这是一份通关02光现象-2024年中考物理专题三轮冲刺复习（全国通用），文件包含通关02光现象-备战2024年中考物理抢分秘籍全国通用原卷版docx、通关02光现象-备战2024年中考物理抢分秘籍全国通用解析版docx等2份试卷配套教学资源，其中试卷共34页， 欢迎下载使用。

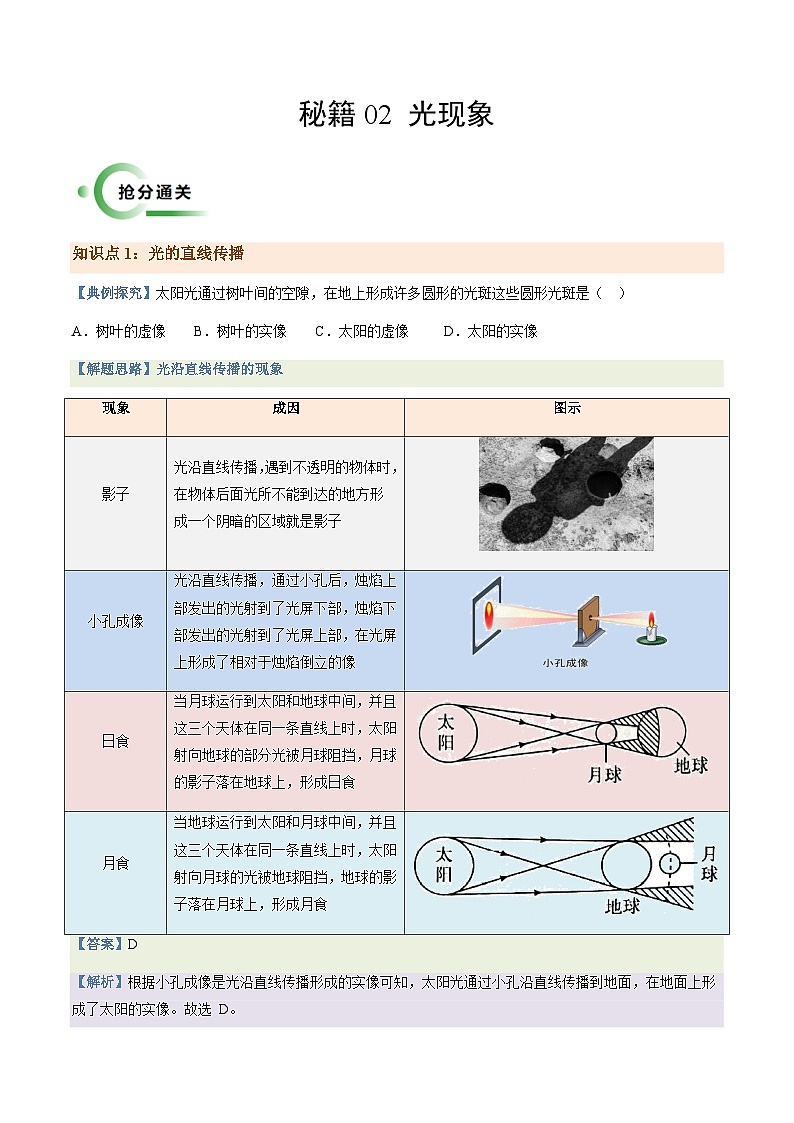

知识点1：光的直线传播
【典例探究】太阳光通过树叶间的空隙，在地上形成许多圆形的光斑这些圆形光斑是（ ）
A．树叶的虚像 B．树叶的实像 C．太阳的虚像 D．太阳的实像
【解题思路】光沿直线传播的现象
【答案】D
【解析】根据小孔成像是光沿直线传播形成的实像可知，太阳光通过小孔沿直线传播到地面，在地面上形成了太阳的实像。故选 D。

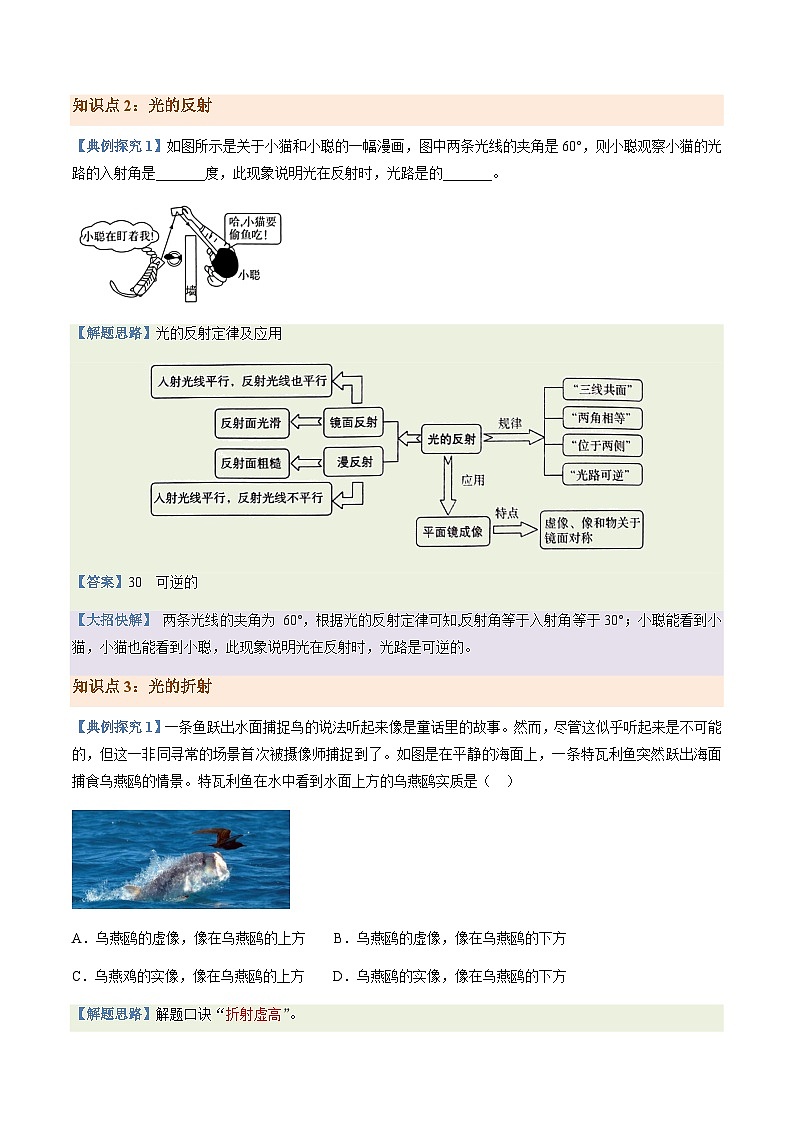

知识点2：光的反射
【典例探究1】如图所示是关于小猫和小聪的一幅漫画，图中两条光线的夹角是60°，则小聪观察小猫的光路的入射角是_______度，此现象说明光在反射时，光路是的_______。
【解题思路】光的反射定律及应用
【答案】30 可逆的
【大招快解】 两条光线的夹角为 60°，根据光的反射定律可知,反射角等于入射角等于30°；小聪能看到小猫，小猫也能看到小聪，此现象说明光在反射时，光路是可逆的。
知识点3：光的折射
【典例探究1】一条鱼跃出水面捕捉鸟的说法听起来像是童话里的故事。然而，尽管这似乎听起来是不可能的，但这一非同寻常的场景首次被摄像师捕捉到了。如图是在平静的海面上，一条特瓦利鱼突然跃出海面捕食乌燕鸥的情景。特瓦利鱼在水中看到水面上方的乌燕鸥实质是（ ）
A．乌燕鸥的虚像，像在乌燕鸥的上方 B．乌燕鸥的虚像，像在乌燕鸥的下方
C．乌燕鸡的实像，像在乌燕鸥的上方 D．乌燕鸥的实像，像在乌燕鸥的下方
【解题思路】解题口诀“折射虚高”。
无论是从水中看水面上的物体，还是从水面上看水中的物体，对应的现象都是光的“折射”，看到的像都是“虚”像，像的位置比实际物体位置偏“高”。简称“折射虚高”。
【答案】A
【大招快解】利用大招“折射虚高”，直接可以得到看到的像是虚像，像在物体上方。因此答案为A。

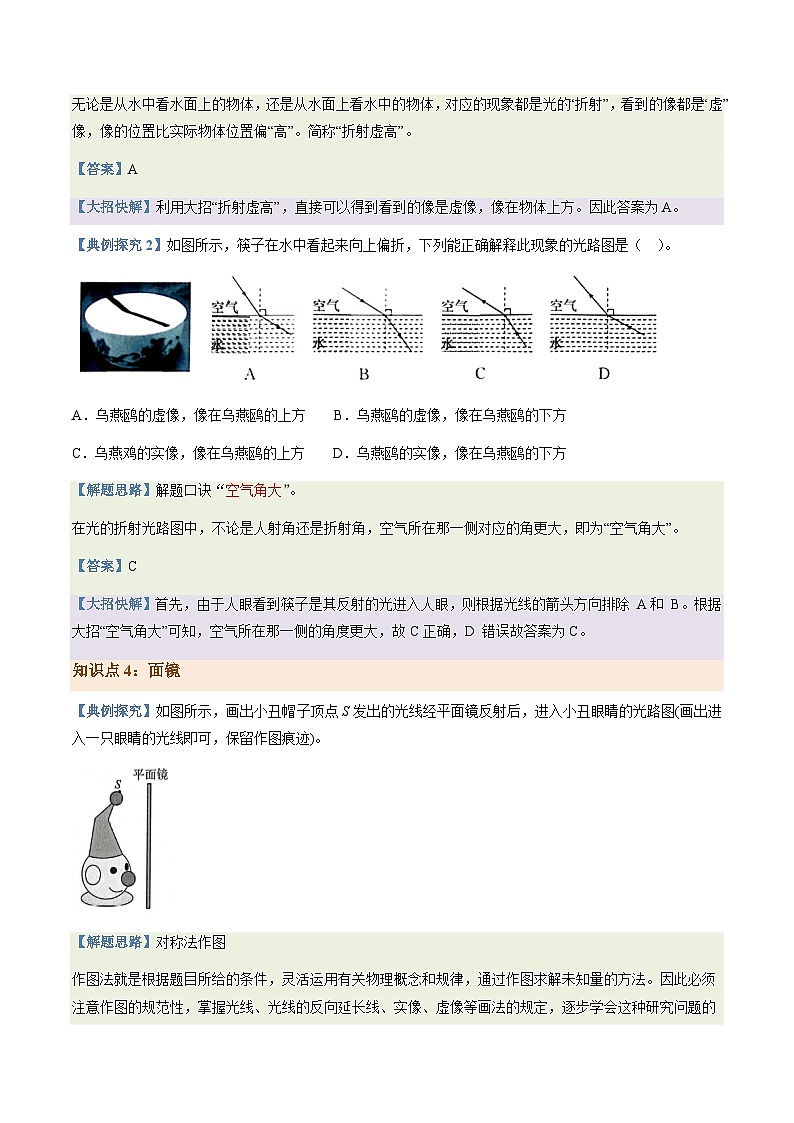

【典例探究2】如图所示，筷子在水中看起来向上偏折，下列能正确解释此现象的光路图是（ ）。
A．乌燕鸥的虚像，像在乌燕鸥的上方 B．乌燕鸥的虚像，像在乌燕鸥的下方
C．乌燕鸡的实像，像在乌燕鸥的上方 D．乌燕鸥的实像，像在乌燕鸥的下方
【解题思路】解题口诀“空气角大”。
在光的折射光路图中，不论是人射角还是折射角，空气所在那一侧对应的角更大，即为“空气角大”。
【答案】C
【大招快解】首先，由于人眼看到筷子是其反射的光进入人眼，则根据光线的箭头方向排除 A和 B。根据大招“空气角大”可知，空气所在那一侧的角度更大，故C正确，D 错误故答案为C。
知识点4：面镜
【典例探究】如图所示，画出小丑帽子顶点S发出的光线经平面镜反射后，进入小丑眼睛的光路图(画出进入一只眼睛的光线即可，保留作图痕迹)。
【解题思路】对称法作图
作图法就是根据题目所给的条件，灵活运用有关物理概念和规律，通过作图求解未知量的方法。因此必须注意作图的规范性，掌握光线、光线的反向延长线、实像、虚像等画法的规定，逐步学会这种研究问题的方法。利用对称法作图就是根据平面镜成像的对称性完成光路。利用对称法可以方便地解决四种类型的平面镜作图题：
（1）确定虚像的位置；（2）确定观察范围或光照范围；（3）确定光路；（4）确定发光点的位置光的反射和平面镜成像综合作图，主要是利用光的反射中“二角”和“三线”的关系及平面镜成像特点。在作图过程中，我们可以发现，对称法作图的核心是平面镜成像的特点。
【答案】见解析
【解析】过镜面作出帽子顶点 S的对称点S＇，即为 S在平面镜中的像，连接 S＇与小丑的眼睛，与镜面交于O点，即为入射点(反射点)，连接 SO就得到入射光线，O到眼睛的连线为反射光线。如图所示：
知识点5：平面镜成像的特点
【典例探究1】关于平面镜成像，下列说法错误的是（ ）
A．平面镜成的像是虚像 B．平面镜成像原理是光的反射
C．物体越靠近平面镜，像越大 D．像与物体关于平面镜对称
【解题思路】解题口诀“对称虚像”。
当平面镜成像规律：
（1）平面镜所成像的大小与物体的大小相等；
（2）像和物到平面镜的距离相等；
（3）像是虚像；
（4）像与物的连线与镜面垂直。
巧记平面镜成像规律：对称虚像。
【答案】C
【大招快解】利用大招“对称虚像”可判断 A、D 正确，C 错误；平面镜成像原理是光的反射，B正确。故答案为C。
【典例探究2】如图所示，水平地面上有一障碍物 ABCD，有一较大的平面镜 MN在某一高度上水平放置，试用作图法画出位于 O点的眼睛从平面镜中所能看到的障碍物后方地面的范围。
【解题思路】解题口诀“万丈光芒定范围，精确作图找对称”。
光学作图题当中往往让我们判断一个发光点发出的光经平面镜反射后的照射范围。此时可以让这个光源朝四面八方发出多条光线，大致找到范围边界。然后通过对称确定光源的像点，利用像点精确画出边界光线的光路如果问的是眼睛的可视范围，只需把眼睛当做“光源”，“光源”的照射范围就是眼睛的可视范围（注意：实际光线是从物体射向眼睛的）。
【答案】见解析
【大招快解】先根据“万丈光芒”进行尝试，找出大致可视范围，然后利用对称找到虚像位置，精确作图得到答案。图中 GH为所求范围。
【典例探究3】如图是某时刻小明家电子时钟显示的时间，若小明从背后的平面镜中看，时间应该是_______，若从水平玻璃茶几的台板中看，时间应该是___________。
【解题思路】解题口诀“翻页法”。
在考试中出现水平或竖直平面镜中读数的问题时，快速解题的方法就是可以把题目所在的试卷进行翻转然后读数，研究水平镜中读数时可以竖直翻转读数研究必直镜中读数时可以水平翻转读数。
【答案】21:51 15:12
【大招快解】小明背后的镜子是竖直的，可以直接水平翻转本页在纸背后读数，即 21:51；水平台上读数也就是水平镜面读数，可以竖直翻转本页在纸背后读数，即15:12。故答案为21:51 15:12。
一、单选题
1．（2024·辽宁葫芦岛·一模）“西塞山前白鹭飞，桃花流水鳜鱼肥”是唐朝诗人张志和描写美景的诗句。如图是白鹭在捕鱼时飞向水面的情形，若水深3m，白鹭距离水面5m。下列说法正确的是（ ）
A．白鹭看到水中的“鱼”比实际位置深
B．白鹭飞向水面时，它的像距离水面3m
C．白鹭飞向水面的过程中，水中的像会变小
D．白鹭在水中的倒影是光的反射形成的虚像
【答案】D
【解析】A．鱼反射的光从水中到空气中时会发生折射，折射光线远离法线偏折，白鹭沿着折射光线看过去，看到的“鱼”比实际位置浅，故A错误；
B．根据平面镜成像的特点，像与物到平面镜的距离相等，因此白鹭距离水面5m，它的像距离水面也是5m，故B错误；
C．平面镜成像时，像与物体大小相等，其大小与其他因素无关。因此，白鹭飞离水面时，它在水中的像大小不变，故C错误；
D．鸟在水中的倒影属于平面镜成像，是光的反射，物体通过平面镜成的是虚像，故D正确。
故选D。
2．（2024·湖北黄冈·一模）《中国诗词大会》在央视综合频道播出，让我们分享诗词之美，感受诗词之趣。对于诗词中物理知识的解释（ ）
A．“霜叶红于二月花”，看到“霜叶红”是由于霜叶反射红光
B．“明月几时有，把酒问青天”，人们看到的“明月”是光源
C．“池水映明月，潭清疑水浅”，“水浅”是由光的光的直线传播形成的
D．“绿树阴浓夏日长，楼台倒影入池塘”，“倒影”是光的折射形成的
【答案】A
【解析】A．不透明的物体可以反射与它相同的色光，而吸收其它色光，看到“霜叶红”是由于霜叶反射红光，故A符合题意；
B．自身能发光的物体称为光源，月亮自身不能发光，靠反射太阳光，所以月亮不是光源，故B不符合题意；
C．“水浅”是因为池底的反射光线从水中射入空气，在水面处发生折射，折射角大于入射角，人逆着折射光线的方向看去，看到的是折射光线的反向延长线会聚而成的虚像，虚像的位置比池底位置要高，所以人觉得水深变浅了，故C不符合题意；
D．倒影属于平面镜成像，是由光的反射形成的，故D不符合题意。
故选A。
3．（2024·江苏苏州·一模）如图所示的光学现象，其成像原理和成像虚实均相同的一组是（ ）
A．①和②B．②和③C．①和④D．③和④
【答案】C
【解析】①用放大镜观察物体，利用了凸透镜成像原理，此时成正立、放大的虚像，属于光的折射现象；②小孔成像是光的直线传播，成倒立的实像；③平面镜成像是光的反射，成正立、等大的虚像；④水中的笔折断是因为光从水中斜射入空气中时，发生了偏折形成的虚像。综上所述，①④均为折射形成的虚像，故ABD不符合题意，C符合题意。
故选C。
4．（2024·陕西西安·模拟预测）蓄光陶瓷：是一种拥有独特发光能力的材料，它在白天吸收光能，并在夜晚释放出持久而柔和的光芒。想象一下，夜幕降临后，当房间里的灯熄灭后，采用蓄光陶瓷的墙面、地板、家具依然散发着迷人的光芒，这就是蓄光陶瓷带给我们的神奇体验。蓄光陶瓷的科学原理并不复杂，它里面含有特殊的荧光分子，当光照射到蓄光陶瓷表面时，这些荧光分子会吸收光能，电子会被激发到高能级态，当光停止照射一段时间后，这些被激发的电子会从高能级态退激发到基态，释放储存的能量。荧光分子发出的光的波长对应于吸收的光的波长。根据发光颜色的不同，蓄光陶瓷可以分为蓝光、绿光、红光等多种类型。下面关于蓄光陶瓷说法错误的是（ ）
A．蓄光陶瓷可以做光源
B．利用蓄光陶瓷可以得到白光
C．蓄光陶瓷的荧光分子只有在紫外线照射下才能储存能量
D．蓄光陶瓷是以光能的形式储存能量
【答案】C
【解析】A．蓄光陶瓷：是一种拥有独特发光能力的材料，它在白天吸收光能，并在夜晚释放出持久而柔和的光芒，说明蓄光陶瓷可以做光源，故A正确，不符合题意；
B．蓄光陶瓷可以分为蓝光、绿光、红光等多种类型，则利用蓄光陶瓷可以得到白光，故B正确，不符合题意；
C．蓄光陶瓷的荧光分子在可见光或者紫外线照射下均能储存能量，故C错误，符合题意；
D．蓄光陶瓷里面含有特殊的荧光分子，当光照射到蓄光陶瓷表面时，这些荧光分子会吸收光能，电子会被激发到高能级态，当光停止照射一段时间后，这些被激发的电子会从高能级态退激发到基态，释放储存的能量，说明蓄光陶瓷是以光能的形式储存能量，故D正确，不符合题意。
故选C。
5．（2024·黑龙江哈尔滨·一模）一个身高1.5m的人站在河岸看到对岸的一根电线杆在水中的像，当人离开河岸后退，距离超过6m时，就不能看到完整的电线杆的像。已知河岸高出水面1m，河宽40m，则电线杆高（ ）
A．6mB．8mC．10mD．12m
【答案】B
【解析】根据题意画出图形,在直角ΔCOB'、ΔOGH和ΔGFF'相似，则每个三角形的直角边之比为一定值，则
又GF′=6m，FF′=1.5m，GH=1m，则，解得OH=4m，而
CO=40m-4m=36m
又因为，所以
故
AB=A′B′=CB′-CA′=9m-1m=8m
故B符合题意，ACD不符合题意。
故选B。
6．（2024·陕西西安·模拟预测）在2023年中国考古新发现中，陕西一项入选。陕西与中华文明的发展息息相关，成为了考古“重地”。如图所示，用无人机录制了考古人在田野间工作的视频。下列关于无人机拍摄的说法正确的是（ ）
A．我们能看到考古人，是因为人吸收了各种颜色的光
B．无人机镜头拍摄成的是正立、缩小的实像
C．拍照成像利用了光的反射
D．要想将人拍的大一些，无人机位置不变，应增大镜头的焦距
【答案】D
【解析】A．我们能看到考古人，是因为考古人能反射各种光，并且反射光进入人眼，故A错误；
BC．无人机镜头是凸透镜，拍摄时，物距大于像距，成倒立缩小的实像，凸透镜成像是光的折射现象，光从空气中斜射入另一种介质中形成的，故BC错误；
D．想将人拍大一些，即像变大，凸透镜成像中，物近，像远像变大，而增大镜头的焦距，其聚光能力变强，光的会聚延迟，成像变远，像变大，故D正确。
故选D。
二、多选题
7．（2024·云南·模拟预测）人们常说“看到水中倒影”，那么物体在平面镜里成像相对于镜面来说，到底是正立的还是倒立的呢？以物理视角进行思考，下列假设最合理的是（ ）
A．从水面上看水中成的像，由于成像点与物点到镜面的等距性，看到的像是倒立的
B．从水面上看水中成的像，由于反射成像的等角性、可逆性，看到的像是正立的
C．站立在穿衣镜前看镜中像，因成像点与物点到镜面等距，看到的像应是倒立的
D．站立在穿衣镜前看镜中像，由于反射成像的等角性、可逆性，看到的像是正立的
【答案】AD
【解析】AB．从水面上看水中成的像，由于成像点与物点到镜面的等距性，物体顶部在水中成的像离水面较远，物体底部成的像离水面较近，所以看到的像相对于水面是倒立的，也就是人们常说的“倒影”，故A符合题意，B不符合题意；
CD．站立在穿衣镜前看镜中像，镜子是竖直放置的，根据平面镜成像的等角性、可逆性的特点可知，穿衣镜成的像是正立的，故C不符合题意，D符合题意。
故选AD。
8．（2024·辽宁沈阳·模拟预测）小明在做“探究平面镜成像”的实验时。将一块玻璃板竖直立在水平台上，再取两段完全相同的蜡烛A和B，点燃玻璃板前的蜡烛A，在玻璃板后移动蜡烛B使其与蜡烛A的像重合，并进行观察，如图所示，则此实验过程中分析不正确的是（ ）
A．小明选择玻璃板代替平面镜进行实验，是为了使A的像更亮
B．他用到刻度尺是为了比较像与物的大小关系
C．实验中，若把蜡烛B也点燃，看到A的像不清楚
D．探究“像与物大小关系”实验中，B蜡烛代替的是A蜡烛的像
【答案】AB
【解析】A．用玻璃板代替平面镜的目的是玻璃板不但能反射光成像，还能透过玻璃板看到玻璃板后面的蜡烛，便于观察到所成的像的位置与物体的位置有何关系，故A错误，符合题意；
B．所用刻度尺的作用是测量像与物到平面镜的距离，从而得出像与物到平面镜距离的关系，故B错误，符合题意；
C．若将蜡烛B点燃，则透过平面镜会观察到两个烛焰，不易确定像的位置，故将未点燃的蜡烛移动，方便与点燃的蜡烛的像完全重合，故C正确，不符合题意；
D．探究“像与物大小关系”实验中，点燃蜡烛A，用未点燃的蜡烛B与蜡烛A的像重合，若能完全重合说明蜡烛A与蜡烛A的像大小相等，故B蜡烛代替的是A蜡烛的像，故D正确，不符合题意。
故选AB。
三、填空题
9．（2024·山东聊城·一模）湖边的路灯距湖面高3米，湖水深5米，映在平静湖水中灯的“倒影”是 像（填“实”或 “虚”），该“倒影”距离湖面 米。
【答案】 虚 3
【解析】[1]湖水中灯的“倒影”属于平面镜成像，是由于光的反射形成的，是虚像。
[2]平面镜成的像，像和物体到镜面距离相等，路灯距湖面高3米，所以，该“倒影”距离湖面3米。
10．（2024·山东济宁·一模）小芳同学站在平面镜前2m处，当他向镜子靠近0.5m时，他和像之间的距离改变了 m，像的大小 （填“变大”、“变小”或“不变”）。
【答案】 1 不变
【解析】[1]平面镜成的像，像和物体到镜面距离相等，当他向镜子靠近0.5m时，他的像也向镜子靠近了0.5m，他和像之间的距离改变了1m。
[2]平面镜成的像，像和物体大小相等，所以像的大小不变。
11．（2024·江苏苏州·一模）如图所示，“探究平面镜成像的特点”实验中，在方格纸上进行实验，是为了便于比较 ；当B与A的像重合时，实验者变换自己观察的位置，当他向右移动时，像的位置相对于玻璃板将 （向左/向右/不变）。
【答案】 见解析 不变
【解析】[1]将方格纸平铺在水平桌面上，为便于确定像的位置，实验时玻璃板要竖直放置在方格纸上。
[2]当他向右移动时，人靠近玻璃板，棋子不动，像不动，所以像的位置不变。
12．（2024·安徽池州·二模）如图所示为光在空气和玻璃的分界面上发生反射和折射的情况，由图可判断，空气在分界面的 侧。（填“上”、“下”、A/N“左”或“右”）
【答案】左
【解析】由光的反射定律可知，反射光线和入射光线在同一平面内，并且反射角等于入射角，由图可知
∠POC=90°-30°=60°
∠AOP=90°-30°=60°所以
∠POC=∠AOP
所以PQ是法线，MN是界面。又因为折射光线和入射光线分居在法线的两侧，所以CO是入射光线，OA是反射光线，OB是折射光线。因为光线从空气斜射入其它透明介质中，折射角小于入射角，可以判断分界面的左侧是空气。
13．（2024·辽宁鞍山·模拟预测）2019年12月26日，大连地区出现了日食现象。王老师在模拟日食、月食成因的实验中，画了图示。如果在大连观察到日食，月球应该是位于 （选填“A”“B”或“C”）处。夏天中午，小明骑着自行车到达一栋房子，为了防止自行车晒得太烫，小明应该把自行车停放在房子的 （选填“东”“南”“西”或“北”）方。
【答案】 B 北
【解析】[1] 当月亮正好处在地球与太阳之间时，由于光的直线传播，白天人们就会因为月亮的遮挡看不到全部太阳光，形成日食现象。所以观测日食现象中人们处白天，月亮在B处。
[2]我国处在北半球，大多地区在北回归线以北，所以正午时分物体影子在物体北面，故车应停在北方。
14．（2024·陕西西安·一模）如图所示，一束光斜射到平静的水面上，同时发生了反射和折射，折射角 （大于/小于/等于）60°。当逐渐增大入射角时，折射光线将 （靠近/远离）法线。
【答案】 小于 远离
【解析】[1]读图可知，入射光线与界面的夹角为30°，则入射角为
90°－30°=60°光线是从空气斜射入水中，折射光线向法线偏折，折射角小于入射角，小于60°。
[2]当逐渐增大入射角时，则折射角将随之增大，远离法线。
四、作图题
15．（22-23八年级上·四川眉山·阶段练习）如图所示，若室内游泳池上方有一盏路灯S，人眼从池边空气中B点看到灯在水中的倒影正好贴在池底上，请画出人眼看到水中路灯和池底的光路。
【答案】
【解析】池底反射的光通过水平时发生折射，在B点看好像是从池底的像处即C点发出的，而灯的倒影正好贴在变浅的池底的虚像上即C点，根据平面镜成像规律，做出C关于水面的对称点，即为发光点S，作图如下：
16．（2024·辽宁沈阳·模拟预测）如图所示，管道内A处有一只正在发光的小灯泡，小潘的眼睛在B处看到了平面镜中小灯泡的像，请画出小潘看到小灯泡A的像的光路图。
【答案】
【解析】根据平面镜成像特点，像与物到镜面的距离相等，像与物之间的连线与平面镜垂直，从而作出灯泡A的对称点，即灯泡A的像点A′，连接A′B与镜面的交点为入射点O，OB为反射光线，再连接AO为入射光线，如图所示：
17．（2024·山西阳泉·模拟预测）为打造“宜居宜业”的城市环境，深圳市推出“公交惠民”活动，为确保乘客上下车安全（如图甲），通过后视镜司机可观察到车内乘客的具体情况。请在图乙中画出A处司机看到B处乘客的光路图。
【答案】
【解析】平面镜成像时，像与物体关于镜面对称，作B关于平面镜的对称点，连接点与A与镜面相交于一点O，则O点即为反射点，连接OA即为反射光线，则BO是入射光线，如下图所示：
五、实验题
18．（2024·陕西西安·一模）日晷和漏刻是我国古代的计时工具。如图1所示日晷利用太阳照出晷针的影子的长短和方位来测定时刻；如图2漏刻是往漏壶里装入一定量的水，让它慢慢漏出，通过漏入箭壶的水量来确定时刻。
（1）影子的形成是由于光的 ；
（2）小明感叹于古人的智慧，想了解漏刻计时的原理，通过观察，他找来三个横截面积不同的长方形塑料盒，分别在底部中央开一个大小相同的圆孔，探究长方形容器中水从圆孔流完所需时间与容器横截面积及水深的关系。通过实验得到如表数据：
①分析 三次实验数据可知，水深相同时，水流完所需时间与容器横截面积成正比；
②分析3、4、5、6四次实验数据可知，在容器横截面积相同时，水的深度越大，水流完所需时间越 。
（3）进一步研究发现，长方形容器中的水流完所需时间t与容器横截面积S成正比，与水深h的平方根成正比，即t=kS（k为比例系数）。如图2，甲、乙是两个上端开口、底部中央各有一个面积相同的圆孔的水箱，两水箱内装有相同体积的水，使水从孔中流出，则 箱中的水流完所需时间少。若乙箱中水流出一半所需的时间为t1，剩下一半的水流完所需时间为t2，则t1 （选填“＞”“＜”或“=”）t2，这是因为水的压强随 的增加而增大；
（4）古代早期的单级漏刻计时存在较大误差，是因为水位高低会影响水的流速。后来人们将单级漏刻改为多级漏刻，上面漏壶不断给下面漏壶补水，使一级漏壶内水的深度 ，这样水就能比较均匀地流入箭壶，从而得到较精确的时刻。
【答案】 直线传播 1、2、3 长 乙 ＜ 深度 基本保持不变
【解析】（1）[1]影子是由于光的直线传播而形成的。
（2）[2]①水深相同时，需要容器的横截面积变化，观察水流完所需时间与横截面积的关系，所以需要选择横截面积发生变化的实验，故选1、2、3项。
[3]②通过数据表观察3、4、5、6项时间的变化情况，发现在容器横截面积相同时，水的深度越大，水流完所需时间越长。
（3）[4]①甲乙容器内的水体积相同，通过公式
可知，h越大，所用时间越少。乙容器中的液面明显高于甲，所以h乙＞h甲，因此乙箱中的水流完所用时间少。
[5]②设乙箱中水的体积为V，水的深度为h，由前面解答可知，乙箱中的水流完所用时间为
……I
剩下一半的水流完所需时间为
……Ⅱ
则前一半体积的水流完所需的时间为
……Ⅲ
比较Ⅱ、Ⅲ两式可知t1＜t2。
[6]③流出一半体积的水所需时间t1＜t2，即前一半体积的水流出的速度较大，导致该现象的原因是水的压强随深度增加而增大。
（4）[7]由（3）可知，水的深度影响着容器内水流完的时间，因此我们想要让漏刻的时间准确，就尽量控制一级漏壶内水的深度，因此我们尽量使一级漏壶内水的深度基本保持不变，这样水就能比较均匀地流入箭壶，从而得到较精确的时刻。
19．（23-24八年级上·四川成都·期末）“探究光的反射规律”的实验装置如图甲所示，平面镜放在水平桌面上，标有角度（图中未画出）的白色纸板ABCD竖直放置于平面镜上，能绕垂直于CD的ON轴向后折转，在纸板上安装一支可在纸板平面内自由移动的激光笔。
（1）为了更清晰地显示光路，白色硬纸板的表面应 （选填“光滑”或“粗糙”）些；
（2）当入射光线EO与CO的夹角为时，此时入射角的大小为 。当入射光线靠近法线，反射光线 法线；
（3）如图乙所示，将纸板右半部分绕ON向后折转任意角度，发现纸板上均无反射光束呈现。由此说明：反射光线、法线和入射光线 （选填“在”或“不在”）同一平面内；
（4）如图丙所示，若将纸板（连同激光笔）绕CD向后倾斜，入射光线仍能呈现纸板上，且仍紧贴EO入射到平面镜的O点，则反射光线 。
A．向后倾斜，仍在白色纸板上；
B．方向不变，仍然垂直于CD；
C．向前倾斜，角度与纸板和桌面角度大小相等。
【答案】 粗糙 40° 靠近 在 C
【解析】（1）[1]为了更清晰地显示光路，白色纸板的表面应较粗糙，光射在纸板上会发声漫反射，反射光线向各个方向，无论从哪个角度看，都能看清楚。
（2）[2][3]入射角为入射光线与法线的夹角，即EO与ON的夹角为
根据光的发射定律，反射角等于入射角，当入射光线靠近法线，入射角减小，反射角随之减小，反射光线也靠近法线。
（3）[4]当纸板右半部分和左半部分在同一平面上时，能同时看到两条光线，当纸板右半部分绕ON向后折转任意角度后，左右两部分的纸板不在一个平面上，发现纸板上均无反射光束呈现，说明反射光线、法线和入射光线在同一平面内。
（4）[5]若将纸板（连同激光笔）绕CD向后倾斜，入射光线仍能呈现纸板上，且仍紧贴EO入射到平面镜的O点，ON不再是法线，入射光线的方向改变了，法线不变，由于反射光线、法线和入射光线在同一平面内，所以反射光线方向也改变，因入射光线向后，所以反射光线将向前倾斜，根据反射角等于入射角，所以反射光线与CD所在平面与桌面的角度与纸板和桌面角度大小相等。
20．（20-21八年级上·湖北·期末）小明同学利用两支同样的蜡烛等实验器材探究平面镜成像的特点。
（1）实验时，在桌面上铺一张大纸，纸上竖立一块玻璃板作为平面镜。在纸上记下平面镜的位置，把一支点燃的蜡烛放在玻璃板的前面，该同学应在玻璃板 （选填“前面”或“后面”）观察蜡烛经玻璃板反射所成的像。再拿一支外形相同但不点燃的蜡烛，竖立着在玻璃板后面移动，直到看上去它跟 完全重合；
（2）如果将光屏放到像的位置， （选填“透过”或“不透过”）玻璃板，观察光屏上有无像；
（3）小明看到自己的手表与同桌的相同，于是突发奇想将两块手表替代A、B蜡烛，正立于玻璃板两侧，如图所示，此时A手表指针指在9点整，那么B手表的指针应调至 点才能与A手表指针的像完全重合；
（4）如下图所示是由本实验得出的结论在实际生活中的一个应用。检查视力的时候，视力表放在被测者头部的后上方，被测者识别对面墙上镜子里的像。则视力表在镜中的像与被测者间的距离为 m。
【答案】 前面 点燃的蜡烛的像或前面蜡烛的像 不透过 3（或15） 4.6
【解析】（1）[1]蜡烛经玻璃板反射所成的像，在玻璃板后方是看不到的，蜡烛经玻璃板反射的光线只有在玻璃板前方才进入人眼，在前方才看到，所以该同学应在玻璃板前面观察蜡烛经玻璃板反射所成的像。
[2]再拿一支外形相同但不点燃的蜡烛，竖立着在玻璃板后面移动，直到看上去它跟点燃的蜡烛的像完全重合，由于不点燃的蜡烛和点燃的蜡烛外形相同，那么点燃的蜡烛和点燃的蜡烛的像，是相同的，可得到实验结论。
（2）[3]将光屏放到像的位置，不透过玻璃板，观察光屏上有无像，就可知道成的是实像还是虚像，不能透过玻璃板观察，否则无法判断。
（3）[4]由于A手表在玻璃板上所成的像，与A手表是对称的，观察右图可知，A手表指针的像应该是对准3点，那么B手表的指针应调至3点才能与A手表指针的像完全重合。
（4）[5]根据平面镜的成像规律可知，像与物到平面镜的距离相等，从图中可以看到，视力表距离平面镜的距离是2.5m，那么视力表的像距离平面镜的距离也是2.5m，被测者距离视力表的距离是0.4m，那么被测者距离平面镜的距离是
视力表在镜中的像与被测者间的距离是
视力表在镜中的像与被测者间的距离是4.6m。现象
成因
图示
影子
光沿直线传播，遇到不透明的物体时，在物体后面光所不能到达的地方形成一个阴暗的区域就是影子
小孔成像
光沿直线传播，通过小孔后，烛焰上部发出的光射到了光屏下部，烛焰下部发出的光射到了光屏上部，在光屏上形成了相对于烛焰倒立的像
日食
当月球运行到太阳和地球中间，并且这三个天体在同一条直线上时，太阳射向地球的部分光被月球阻挡，月球的影子落在地球上，形成日食
月食
当地球运行到太阳和月球中间，并且这三个天体在同一条直线上时，太阳射向月球的光被地球阻挡，地球的影子落在月球上，形成月食
实验次数
容器横截面积S/cm2
水深h/cm
水流完所需时间t/s
1
100
4
12
2
150
18
3
300
36
4
300
2
25
5
6
43
6
8
49
知识点1：光的直线传播
【典例探究】太阳光通过树叶间的空隙，在地上形成许多圆形的光斑这些圆形光斑是（ ）
A．树叶的虚像 B．树叶的实像 C．太阳的虚像 D．太阳的实像
【解题思路】光沿直线传播的现象
【答案】D
【解析】根据小孔成像是光沿直线传播形成的实像可知，太阳光通过小孔沿直线传播到地面，在地面上形成了太阳的实像。故选 D。
知识点2：光的反射
【典例探究1】如图所示是关于小猫和小聪的一幅漫画，图中两条光线的夹角是60°，则小聪观察小猫的光路的入射角是_______度，此现象说明光在反射时，光路是的_______。
【解题思路】光的反射定律及应用
【答案】30 可逆的
【大招快解】 两条光线的夹角为 60°，根据光的反射定律可知,反射角等于入射角等于30°；小聪能看到小猫，小猫也能看到小聪，此现象说明光在反射时，光路是可逆的。
知识点3：光的折射
【典例探究1】一条鱼跃出水面捕捉鸟的说法听起来像是童话里的故事。然而，尽管这似乎听起来是不可能的，但这一非同寻常的场景首次被摄像师捕捉到了。如图是在平静的海面上，一条特瓦利鱼突然跃出海面捕食乌燕鸥的情景。特瓦利鱼在水中看到水面上方的乌燕鸥实质是（ ）
A．乌燕鸥的虚像，像在乌燕鸥的上方 B．乌燕鸥的虚像，像在乌燕鸥的下方
C．乌燕鸡的实像，像在乌燕鸥的上方 D．乌燕鸥的实像，像在乌燕鸥的下方
【解题思路】解题口诀“折射虚高”。
无论是从水中看水面上的物体，还是从水面上看水中的物体，对应的现象都是光的“折射”，看到的像都是“虚”像，像的位置比实际物体位置偏“高”。简称“折射虚高”。
【答案】A
【大招快解】利用大招“折射虚高”，直接可以得到看到的像是虚像，像在物体上方。因此答案为A。
【典例探究2】如图所示，筷子在水中看起来向上偏折，下列能正确解释此现象的光路图是（ ）。
A．乌燕鸥的虚像，像在乌燕鸥的上方 B．乌燕鸥的虚像，像在乌燕鸥的下方
C．乌燕鸡的实像，像在乌燕鸥的上方 D．乌燕鸥的实像，像在乌燕鸥的下方
【解题思路】解题口诀“空气角大”。
在光的折射光路图中，不论是人射角还是折射角，空气所在那一侧对应的角更大，即为“空气角大”。
【答案】C
【大招快解】首先，由于人眼看到筷子是其反射的光进入人眼，则根据光线的箭头方向排除 A和 B。根据大招“空气角大”可知，空气所在那一侧的角度更大，故C正确，D 错误故答案为C。
知识点4：面镜
【典例探究】如图所示，画出小丑帽子顶点S发出的光线经平面镜反射后，进入小丑眼睛的光路图(画出进入一只眼睛的光线即可，保留作图痕迹)。
【解题思路】对称法作图
作图法就是根据题目所给的条件，灵活运用有关物理概念和规律，通过作图求解未知量的方法。因此必须注意作图的规范性，掌握光线、光线的反向延长线、实像、虚像等画法的规定，逐步学会这种研究问题的方法。利用对称法作图就是根据平面镜成像的对称性完成光路。利用对称法可以方便地解决四种类型的平面镜作图题：
（1）确定虚像的位置；（2）确定观察范围或光照范围；（3）确定光路；（4）确定发光点的位置光的反射和平面镜成像综合作图，主要是利用光的反射中“二角”和“三线”的关系及平面镜成像特点。在作图过程中，我们可以发现，对称法作图的核心是平面镜成像的特点。
【答案】见解析
【解析】过镜面作出帽子顶点 S的对称点S＇，即为 S在平面镜中的像，连接 S＇与小丑的眼睛，与镜面交于O点，即为入射点(反射点)，连接 SO就得到入射光线，O到眼睛的连线为反射光线。如图所示：
知识点5：平面镜成像的特点
【典例探究1】关于平面镜成像，下列说法错误的是（ ）
A．平面镜成的像是虚像 B．平面镜成像原理是光的反射
C．物体越靠近平面镜，像越大 D．像与物体关于平面镜对称
【解题思路】解题口诀“对称虚像”。
当平面镜成像规律：
（1）平面镜所成像的大小与物体的大小相等；
（2）像和物到平面镜的距离相等；
（3）像是虚像；
（4）像与物的连线与镜面垂直。
巧记平面镜成像规律：对称虚像。
【答案】C
【大招快解】利用大招“对称虚像”可判断 A、D 正确，C 错误；平面镜成像原理是光的反射，B正确。故答案为C。
【典例探究2】如图所示，水平地面上有一障碍物 ABCD，有一较大的平面镜 MN在某一高度上水平放置，试用作图法画出位于 O点的眼睛从平面镜中所能看到的障碍物后方地面的范围。
【解题思路】解题口诀“万丈光芒定范围，精确作图找对称”。
光学作图题当中往往让我们判断一个发光点发出的光经平面镜反射后的照射范围。此时可以让这个光源朝四面八方发出多条光线，大致找到范围边界。然后通过对称确定光源的像点，利用像点精确画出边界光线的光路如果问的是眼睛的可视范围，只需把眼睛当做“光源”，“光源”的照射范围就是眼睛的可视范围（注意：实际光线是从物体射向眼睛的）。
【答案】见解析
【大招快解】先根据“万丈光芒”进行尝试，找出大致可视范围，然后利用对称找到虚像位置，精确作图得到答案。图中 GH为所求范围。
【典例探究3】如图是某时刻小明家电子时钟显示的时间，若小明从背后的平面镜中看，时间应该是_______，若从水平玻璃茶几的台板中看，时间应该是___________。
【解题思路】解题口诀“翻页法”。
在考试中出现水平或竖直平面镜中读数的问题时，快速解题的方法就是可以把题目所在的试卷进行翻转然后读数，研究水平镜中读数时可以竖直翻转读数研究必直镜中读数时可以水平翻转读数。
【答案】21:51 15:12
【大招快解】小明背后的镜子是竖直的，可以直接水平翻转本页在纸背后读数，即 21:51；水平台上读数也就是水平镜面读数，可以竖直翻转本页在纸背后读数，即15:12。故答案为21:51 15:12。
一、单选题
1．（2024·辽宁葫芦岛·一模）“西塞山前白鹭飞，桃花流水鳜鱼肥”是唐朝诗人张志和描写美景的诗句。如图是白鹭在捕鱼时飞向水面的情形，若水深3m，白鹭距离水面5m。下列说法正确的是（ ）
A．白鹭看到水中的“鱼”比实际位置深
B．白鹭飞向水面时，它的像距离水面3m
C．白鹭飞向水面的过程中，水中的像会变小
D．白鹭在水中的倒影是光的反射形成的虚像
【答案】D
【解析】A．鱼反射的光从水中到空气中时会发生折射，折射光线远离法线偏折，白鹭沿着折射光线看过去，看到的“鱼”比实际位置浅，故A错误；
B．根据平面镜成像的特点，像与物到平面镜的距离相等，因此白鹭距离水面5m，它的像距离水面也是5m，故B错误；
C．平面镜成像时，像与物体大小相等，其大小与其他因素无关。因此，白鹭飞离水面时，它在水中的像大小不变，故C错误；
D．鸟在水中的倒影属于平面镜成像，是光的反射，物体通过平面镜成的是虚像，故D正确。
故选D。
2．（2024·湖北黄冈·一模）《中国诗词大会》在央视综合频道播出，让我们分享诗词之美，感受诗词之趣。对于诗词中物理知识的解释（ ）
A．“霜叶红于二月花”，看到“霜叶红”是由于霜叶反射红光
B．“明月几时有，把酒问青天”，人们看到的“明月”是光源
C．“池水映明月，潭清疑水浅”，“水浅”是由光的光的直线传播形成的
D．“绿树阴浓夏日长，楼台倒影入池塘”，“倒影”是光的折射形成的
【答案】A
【解析】A．不透明的物体可以反射与它相同的色光，而吸收其它色光，看到“霜叶红”是由于霜叶反射红光，故A符合题意；
B．自身能发光的物体称为光源，月亮自身不能发光，靠反射太阳光，所以月亮不是光源，故B不符合题意；
C．“水浅”是因为池底的反射光线从水中射入空气，在水面处发生折射，折射角大于入射角，人逆着折射光线的方向看去，看到的是折射光线的反向延长线会聚而成的虚像，虚像的位置比池底位置要高，所以人觉得水深变浅了，故C不符合题意；
D．倒影属于平面镜成像，是由光的反射形成的，故D不符合题意。
故选A。
3．（2024·江苏苏州·一模）如图所示的光学现象，其成像原理和成像虚实均相同的一组是（ ）
A．①和②B．②和③C．①和④D．③和④
【答案】C
【解析】①用放大镜观察物体，利用了凸透镜成像原理，此时成正立、放大的虚像，属于光的折射现象；②小孔成像是光的直线传播，成倒立的实像；③平面镜成像是光的反射，成正立、等大的虚像；④水中的笔折断是因为光从水中斜射入空气中时，发生了偏折形成的虚像。综上所述，①④均为折射形成的虚像，故ABD不符合题意，C符合题意。
故选C。
4．（2024·陕西西安·模拟预测）蓄光陶瓷：是一种拥有独特发光能力的材料，它在白天吸收光能，并在夜晚释放出持久而柔和的光芒。想象一下，夜幕降临后，当房间里的灯熄灭后，采用蓄光陶瓷的墙面、地板、家具依然散发着迷人的光芒，这就是蓄光陶瓷带给我们的神奇体验。蓄光陶瓷的科学原理并不复杂，它里面含有特殊的荧光分子，当光照射到蓄光陶瓷表面时，这些荧光分子会吸收光能，电子会被激发到高能级态，当光停止照射一段时间后，这些被激发的电子会从高能级态退激发到基态，释放储存的能量。荧光分子发出的光的波长对应于吸收的光的波长。根据发光颜色的不同，蓄光陶瓷可以分为蓝光、绿光、红光等多种类型。下面关于蓄光陶瓷说法错误的是（ ）
A．蓄光陶瓷可以做光源
B．利用蓄光陶瓷可以得到白光
C．蓄光陶瓷的荧光分子只有在紫外线照射下才能储存能量
D．蓄光陶瓷是以光能的形式储存能量
【答案】C
【解析】A．蓄光陶瓷：是一种拥有独特发光能力的材料，它在白天吸收光能，并在夜晚释放出持久而柔和的光芒，说明蓄光陶瓷可以做光源，故A正确，不符合题意；
B．蓄光陶瓷可以分为蓝光、绿光、红光等多种类型，则利用蓄光陶瓷可以得到白光，故B正确，不符合题意；
C．蓄光陶瓷的荧光分子在可见光或者紫外线照射下均能储存能量，故C错误，符合题意；
D．蓄光陶瓷里面含有特殊的荧光分子，当光照射到蓄光陶瓷表面时，这些荧光分子会吸收光能，电子会被激发到高能级态，当光停止照射一段时间后，这些被激发的电子会从高能级态退激发到基态，释放储存的能量，说明蓄光陶瓷是以光能的形式储存能量，故D正确，不符合题意。
故选C。
5．（2024·黑龙江哈尔滨·一模）一个身高1.5m的人站在河岸看到对岸的一根电线杆在水中的像，当人离开河岸后退，距离超过6m时，就不能看到完整的电线杆的像。已知河岸高出水面1m，河宽40m，则电线杆高（ ）
A．6mB．8mC．10mD．12m
【答案】B
【解析】根据题意画出图形,在直角ΔCOB'、ΔOGH和ΔGFF'相似，则每个三角形的直角边之比为一定值，则
又GF′=6m，FF′=1.5m，GH=1m，则，解得OH=4m，而
CO=40m-4m=36m
又因为，所以
故
AB=A′B′=CB′-CA′=9m-1m=8m
故B符合题意，ACD不符合题意。
故选B。
6．（2024·陕西西安·模拟预测）在2023年中国考古新发现中，陕西一项入选。陕西与中华文明的发展息息相关，成为了考古“重地”。如图所示，用无人机录制了考古人在田野间工作的视频。下列关于无人机拍摄的说法正确的是（ ）
A．我们能看到考古人，是因为人吸收了各种颜色的光
B．无人机镜头拍摄成的是正立、缩小的实像
C．拍照成像利用了光的反射
D．要想将人拍的大一些，无人机位置不变，应增大镜头的焦距
【答案】D
【解析】A．我们能看到考古人，是因为考古人能反射各种光，并且反射光进入人眼，故A错误；
BC．无人机镜头是凸透镜，拍摄时，物距大于像距，成倒立缩小的实像，凸透镜成像是光的折射现象，光从空气中斜射入另一种介质中形成的，故BC错误；
D．想将人拍大一些，即像变大，凸透镜成像中，物近，像远像变大，而增大镜头的焦距，其聚光能力变强，光的会聚延迟，成像变远，像变大，故D正确。
故选D。
二、多选题
7．（2024·云南·模拟预测）人们常说“看到水中倒影”，那么物体在平面镜里成像相对于镜面来说，到底是正立的还是倒立的呢？以物理视角进行思考，下列假设最合理的是（ ）
A．从水面上看水中成的像，由于成像点与物点到镜面的等距性，看到的像是倒立的
B．从水面上看水中成的像，由于反射成像的等角性、可逆性，看到的像是正立的
C．站立在穿衣镜前看镜中像，因成像点与物点到镜面等距，看到的像应是倒立的
D．站立在穿衣镜前看镜中像，由于反射成像的等角性、可逆性，看到的像是正立的
【答案】AD
【解析】AB．从水面上看水中成的像，由于成像点与物点到镜面的等距性，物体顶部在水中成的像离水面较远，物体底部成的像离水面较近，所以看到的像相对于水面是倒立的，也就是人们常说的“倒影”，故A符合题意，B不符合题意；
CD．站立在穿衣镜前看镜中像，镜子是竖直放置的，根据平面镜成像的等角性、可逆性的特点可知，穿衣镜成的像是正立的，故C不符合题意，D符合题意。
故选AD。
8．（2024·辽宁沈阳·模拟预测）小明在做“探究平面镜成像”的实验时。将一块玻璃板竖直立在水平台上，再取两段完全相同的蜡烛A和B，点燃玻璃板前的蜡烛A，在玻璃板后移动蜡烛B使其与蜡烛A的像重合，并进行观察，如图所示，则此实验过程中分析不正确的是（ ）
A．小明选择玻璃板代替平面镜进行实验，是为了使A的像更亮
B．他用到刻度尺是为了比较像与物的大小关系
C．实验中，若把蜡烛B也点燃，看到A的像不清楚
D．探究“像与物大小关系”实验中，B蜡烛代替的是A蜡烛的像
【答案】AB
【解析】A．用玻璃板代替平面镜的目的是玻璃板不但能反射光成像，还能透过玻璃板看到玻璃板后面的蜡烛，便于观察到所成的像的位置与物体的位置有何关系，故A错误，符合题意；
B．所用刻度尺的作用是测量像与物到平面镜的距离，从而得出像与物到平面镜距离的关系，故B错误，符合题意；
C．若将蜡烛B点燃，则透过平面镜会观察到两个烛焰，不易确定像的位置，故将未点燃的蜡烛移动，方便与点燃的蜡烛的像完全重合，故C正确，不符合题意；
D．探究“像与物大小关系”实验中，点燃蜡烛A，用未点燃的蜡烛B与蜡烛A的像重合，若能完全重合说明蜡烛A与蜡烛A的像大小相等，故B蜡烛代替的是A蜡烛的像，故D正确，不符合题意。
故选AB。
三、填空题
9．（2024·山东聊城·一模）湖边的路灯距湖面高3米，湖水深5米，映在平静湖水中灯的“倒影”是 像（填“实”或 “虚”），该“倒影”距离湖面 米。
【答案】 虚 3
【解析】[1]湖水中灯的“倒影”属于平面镜成像，是由于光的反射形成的，是虚像。
[2]平面镜成的像，像和物体到镜面距离相等，路灯距湖面高3米，所以，该“倒影”距离湖面3米。
10．（2024·山东济宁·一模）小芳同学站在平面镜前2m处，当他向镜子靠近0.5m时，他和像之间的距离改变了 m，像的大小 （填“变大”、“变小”或“不变”）。
【答案】 1 不变
【解析】[1]平面镜成的像，像和物体到镜面距离相等，当他向镜子靠近0.5m时，他的像也向镜子靠近了0.5m，他和像之间的距离改变了1m。
[2]平面镜成的像，像和物体大小相等，所以像的大小不变。
11．（2024·江苏苏州·一模）如图所示，“探究平面镜成像的特点”实验中，在方格纸上进行实验，是为了便于比较 ；当B与A的像重合时，实验者变换自己观察的位置，当他向右移动时，像的位置相对于玻璃板将 （向左/向右/不变）。
【答案】 见解析 不变
【解析】[1]将方格纸平铺在水平桌面上，为便于确定像的位置，实验时玻璃板要竖直放置在方格纸上。
[2]当他向右移动时，人靠近玻璃板，棋子不动，像不动，所以像的位置不变。
12．（2024·安徽池州·二模）如图所示为光在空气和玻璃的分界面上发生反射和折射的情况，由图可判断，空气在分界面的 侧。（填“上”、“下”、A/N“左”或“右”）
【答案】左
【解析】由光的反射定律可知，反射光线和入射光线在同一平面内，并且反射角等于入射角，由图可知
∠POC=90°-30°=60°
∠AOP=90°-30°=60°所以
∠POC=∠AOP
所以PQ是法线，MN是界面。又因为折射光线和入射光线分居在法线的两侧，所以CO是入射光线，OA是反射光线，OB是折射光线。因为光线从空气斜射入其它透明介质中，折射角小于入射角，可以判断分界面的左侧是空气。
13．（2024·辽宁鞍山·模拟预测）2019年12月26日，大连地区出现了日食现象。王老师在模拟日食、月食成因的实验中，画了图示。如果在大连观察到日食，月球应该是位于 （选填“A”“B”或“C”）处。夏天中午，小明骑着自行车到达一栋房子，为了防止自行车晒得太烫，小明应该把自行车停放在房子的 （选填“东”“南”“西”或“北”）方。
【答案】 B 北
【解析】[1] 当月亮正好处在地球与太阳之间时，由于光的直线传播，白天人们就会因为月亮的遮挡看不到全部太阳光，形成日食现象。所以观测日食现象中人们处白天，月亮在B处。
[2]我国处在北半球，大多地区在北回归线以北，所以正午时分物体影子在物体北面，故车应停在北方。
14．（2024·陕西西安·一模）如图所示，一束光斜射到平静的水面上，同时发生了反射和折射，折射角 （大于/小于/等于）60°。当逐渐增大入射角时，折射光线将 （靠近/远离）法线。
【答案】 小于 远离
【解析】[1]读图可知，入射光线与界面的夹角为30°，则入射角为
90°－30°=60°光线是从空气斜射入水中，折射光线向法线偏折，折射角小于入射角，小于60°。
[2]当逐渐增大入射角时，则折射角将随之增大，远离法线。
四、作图题
15．（22-23八年级上·四川眉山·阶段练习）如图所示，若室内游泳池上方有一盏路灯S，人眼从池边空气中B点看到灯在水中的倒影正好贴在池底上，请画出人眼看到水中路灯和池底的光路。
【答案】
【解析】池底反射的光通过水平时发生折射，在B点看好像是从池底的像处即C点发出的，而灯的倒影正好贴在变浅的池底的虚像上即C点，根据平面镜成像规律，做出C关于水面的对称点，即为发光点S，作图如下：
16．（2024·辽宁沈阳·模拟预测）如图所示，管道内A处有一只正在发光的小灯泡，小潘的眼睛在B处看到了平面镜中小灯泡的像，请画出小潘看到小灯泡A的像的光路图。
【答案】
【解析】根据平面镜成像特点，像与物到镜面的距离相等，像与物之间的连线与平面镜垂直，从而作出灯泡A的对称点，即灯泡A的像点A′，连接A′B与镜面的交点为入射点O，OB为反射光线，再连接AO为入射光线，如图所示：
17．（2024·山西阳泉·模拟预测）为打造“宜居宜业”的城市环境，深圳市推出“公交惠民”活动，为确保乘客上下车安全（如图甲），通过后视镜司机可观察到车内乘客的具体情况。请在图乙中画出A处司机看到B处乘客的光路图。
【答案】
【解析】平面镜成像时，像与物体关于镜面对称，作B关于平面镜的对称点，连接点与A与镜面相交于一点O，则O点即为反射点，连接OA即为反射光线，则BO是入射光线，如下图所示：
五、实验题
18．（2024·陕西西安·一模）日晷和漏刻是我国古代的计时工具。如图1所示日晷利用太阳照出晷针的影子的长短和方位来测定时刻；如图2漏刻是往漏壶里装入一定量的水，让它慢慢漏出，通过漏入箭壶的水量来确定时刻。
（1）影子的形成是由于光的 ；
（2）小明感叹于古人的智慧，想了解漏刻计时的原理，通过观察，他找来三个横截面积不同的长方形塑料盒，分别在底部中央开一个大小相同的圆孔，探究长方形容器中水从圆孔流完所需时间与容器横截面积及水深的关系。通过实验得到如表数据：
①分析 三次实验数据可知，水深相同时，水流完所需时间与容器横截面积成正比；
②分析3、4、5、6四次实验数据可知，在容器横截面积相同时，水的深度越大，水流完所需时间越 。
（3）进一步研究发现，长方形容器中的水流完所需时间t与容器横截面积S成正比，与水深h的平方根成正比，即t=kS（k为比例系数）。如图2，甲、乙是两个上端开口、底部中央各有一个面积相同的圆孔的水箱，两水箱内装有相同体积的水，使水从孔中流出，则 箱中的水流完所需时间少。若乙箱中水流出一半所需的时间为t1，剩下一半的水流完所需时间为t2，则t1 （选填“＞”“＜”或“=”）t2，这是因为水的压强随 的增加而增大；
（4）古代早期的单级漏刻计时存在较大误差，是因为水位高低会影响水的流速。后来人们将单级漏刻改为多级漏刻，上面漏壶不断给下面漏壶补水，使一级漏壶内水的深度 ，这样水就能比较均匀地流入箭壶，从而得到较精确的时刻。
【答案】 直线传播 1、2、3 长 乙 ＜ 深度 基本保持不变
【解析】（1）[1]影子是由于光的直线传播而形成的。
（2）[2]①水深相同时，需要容器的横截面积变化，观察水流完所需时间与横截面积的关系，所以需要选择横截面积发生变化的实验，故选1、2、3项。
[3]②通过数据表观察3、4、5、6项时间的变化情况，发现在容器横截面积相同时，水的深度越大，水流完所需时间越长。
（3）[4]①甲乙容器内的水体积相同，通过公式
可知，h越大，所用时间越少。乙容器中的液面明显高于甲，所以h乙＞h甲，因此乙箱中的水流完所用时间少。
[5]②设乙箱中水的体积为V，水的深度为h，由前面解答可知，乙箱中的水流完所用时间为
……I
剩下一半的水流完所需时间为
……Ⅱ
则前一半体积的水流完所需的时间为
……Ⅲ
比较Ⅱ、Ⅲ两式可知t1＜t2。
[6]③流出一半体积的水所需时间t1＜t2，即前一半体积的水流出的速度较大，导致该现象的原因是水的压强随深度增加而增大。
（4）[7]由（3）可知，水的深度影响着容器内水流完的时间，因此我们想要让漏刻的时间准确，就尽量控制一级漏壶内水的深度，因此我们尽量使一级漏壶内水的深度基本保持不变，这样水就能比较均匀地流入箭壶，从而得到较精确的时刻。
19．（23-24八年级上·四川成都·期末）“探究光的反射规律”的实验装置如图甲所示，平面镜放在水平桌面上，标有角度（图中未画出）的白色纸板ABCD竖直放置于平面镜上，能绕垂直于CD的ON轴向后折转，在纸板上安装一支可在纸板平面内自由移动的激光笔。
（1）为了更清晰地显示光路，白色硬纸板的表面应 （选填“光滑”或“粗糙”）些；
（2）当入射光线EO与CO的夹角为时，此时入射角的大小为 。当入射光线靠近法线，反射光线 法线；
（3）如图乙所示，将纸板右半部分绕ON向后折转任意角度，发现纸板上均无反射光束呈现。由此说明：反射光线、法线和入射光线 （选填“在”或“不在”）同一平面内；
（4）如图丙所示，若将纸板（连同激光笔）绕CD向后倾斜，入射光线仍能呈现纸板上，且仍紧贴EO入射到平面镜的O点，则反射光线 。
A．向后倾斜，仍在白色纸板上；
B．方向不变，仍然垂直于CD；
C．向前倾斜，角度与纸板和桌面角度大小相等。
【答案】 粗糙 40° 靠近 在 C
【解析】（1）[1]为了更清晰地显示光路，白色纸板的表面应较粗糙，光射在纸板上会发声漫反射，反射光线向各个方向，无论从哪个角度看，都能看清楚。
（2）[2][3]入射角为入射光线与法线的夹角，即EO与ON的夹角为
根据光的发射定律，反射角等于入射角，当入射光线靠近法线，入射角减小，反射角随之减小，反射光线也靠近法线。
（3）[4]当纸板右半部分和左半部分在同一平面上时，能同时看到两条光线，当纸板右半部分绕ON向后折转任意角度后，左右两部分的纸板不在一个平面上，发现纸板上均无反射光束呈现，说明反射光线、法线和入射光线在同一平面内。
（4）[5]若将纸板（连同激光笔）绕CD向后倾斜，入射光线仍能呈现纸板上，且仍紧贴EO入射到平面镜的O点，ON不再是法线，入射光线的方向改变了，法线不变，由于反射光线、法线和入射光线在同一平面内，所以反射光线方向也改变，因入射光线向后，所以反射光线将向前倾斜，根据反射角等于入射角，所以反射光线与CD所在平面与桌面的角度与纸板和桌面角度大小相等。
20．（20-21八年级上·湖北·期末）小明同学利用两支同样的蜡烛等实验器材探究平面镜成像的特点。
（1）实验时，在桌面上铺一张大纸，纸上竖立一块玻璃板作为平面镜。在纸上记下平面镜的位置，把一支点燃的蜡烛放在玻璃板的前面，该同学应在玻璃板 （选填“前面”或“后面”）观察蜡烛经玻璃板反射所成的像。再拿一支外形相同但不点燃的蜡烛，竖立着在玻璃板后面移动，直到看上去它跟 完全重合；
（2）如果将光屏放到像的位置， （选填“透过”或“不透过”）玻璃板，观察光屏上有无像；
（3）小明看到自己的手表与同桌的相同，于是突发奇想将两块手表替代A、B蜡烛，正立于玻璃板两侧，如图所示，此时A手表指针指在9点整，那么B手表的指针应调至 点才能与A手表指针的像完全重合；
（4）如下图所示是由本实验得出的结论在实际生活中的一个应用。检查视力的时候，视力表放在被测者头部的后上方，被测者识别对面墙上镜子里的像。则视力表在镜中的像与被测者间的距离为 m。
【答案】 前面 点燃的蜡烛的像或前面蜡烛的像 不透过 3（或15） 4.6
【解析】（1）[1]蜡烛经玻璃板反射所成的像，在玻璃板后方是看不到的，蜡烛经玻璃板反射的光线只有在玻璃板前方才进入人眼，在前方才看到，所以该同学应在玻璃板前面观察蜡烛经玻璃板反射所成的像。
[2]再拿一支外形相同但不点燃的蜡烛，竖立着在玻璃板后面移动，直到看上去它跟点燃的蜡烛的像完全重合，由于不点燃的蜡烛和点燃的蜡烛外形相同，那么点燃的蜡烛和点燃的蜡烛的像，是相同的，可得到实验结论。
（2）[3]将光屏放到像的位置，不透过玻璃板，观察光屏上有无像，就可知道成的是实像还是虚像，不能透过玻璃板观察，否则无法判断。
（3）[4]由于A手表在玻璃板上所成的像，与A手表是对称的，观察右图可知，A手表指针的像应该是对准3点，那么B手表的指针应调至3点才能与A手表指针的像完全重合。
（4）[5]根据平面镜的成像规律可知，像与物到平面镜的距离相等，从图中可以看到，视力表距离平面镜的距离是2.5m，那么视力表的像距离平面镜的距离也是2.5m，被测者距离视力表的距离是0.4m，那么被测者距离平面镜的距离是
视力表在镜中的像与被测者间的距离是
视力表在镜中的像与被测者间的距离是4.6m。现象
成因
图示
影子
光沿直线传播，遇到不透明的物体时，在物体后面光所不能到达的地方形成一个阴暗的区域就是影子
小孔成像
光沿直线传播，通过小孔后，烛焰上部发出的光射到了光屏下部，烛焰下部发出的光射到了光屏上部，在光屏上形成了相对于烛焰倒立的像
日食
当月球运行到太阳和地球中间，并且这三个天体在同一条直线上时，太阳射向地球的部分光被月球阻挡，月球的影子落在地球上，形成日食
月食
当地球运行到太阳和月球中间，并且这三个天体在同一条直线上时，太阳射向月球的光被地球阻挡，地球的影子落在月球上，形成月食
实验次数
容器横截面积S/cm2
水深h/cm
水流完所需时间t/s
1
100
4
12
2
150
18
3
300
36
4
300
2
25
5
6
43
6
8
49
相关试卷
通关09电路故障、欧姆定律-2024年中考物理专题三轮冲刺复习（全国通用）： 这是一份通关09电路故障、欧姆定律-2024年中考物理专题三轮冲刺复习（全国通用），文件包含通关09电路故障欧姆定律-备战2024年中考物理抢分秘籍全国通用原卷版docx、通关09电路故障欧姆定律-备战2024年中考物理抢分秘籍全国通用解析版docx等2份试卷配套教学资源，其中试卷共54页， 欢迎下载使用。
通关06质量与密度、压强、浮力-2024年中考物理专题三轮冲刺复习（全国通用）： 这是一份通关06质量与密度、压强、浮力-2024年中考物理专题三轮冲刺复习（全国通用），文件包含通关06质量与密度压强浮力-备战2024年中考物理抢分秘籍全国通用原卷版docx、通关06质量与密度压强浮力-备战2024年中考物理抢分秘籍全国通用解析版docx等2份试卷配套教学资源，其中试卷共68页， 欢迎下载使用。
通关05运动和力-2024年中考物理专题三轮冲刺复习（全国通用）： 这是一份通关05运动和力-2024年中考物理专题三轮冲刺复习（全国通用），文件包含通关05运动和力-备战2024年中考物理抢分秘籍全国通用原卷版docx、通关05运动和力-备战2024年中考物理抢分秘籍全国通用解析版docx等2份试卷配套教学资源，其中试卷共41页， 欢迎下载使用。
