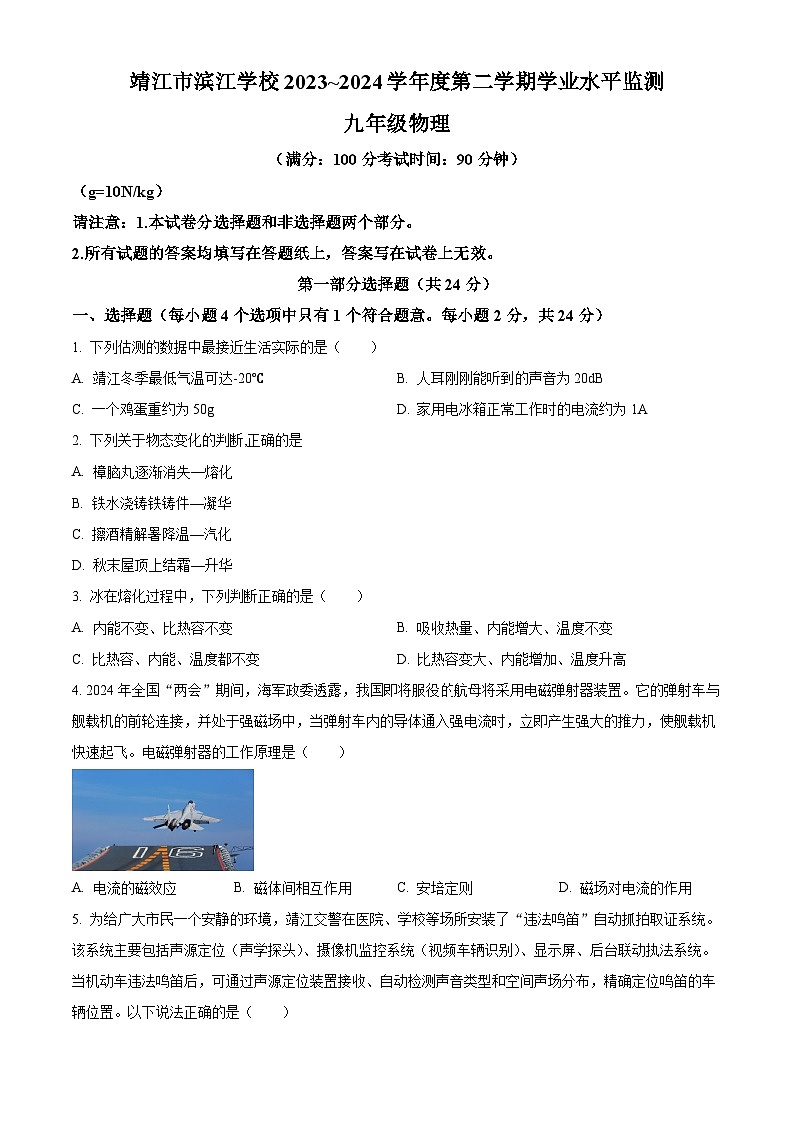

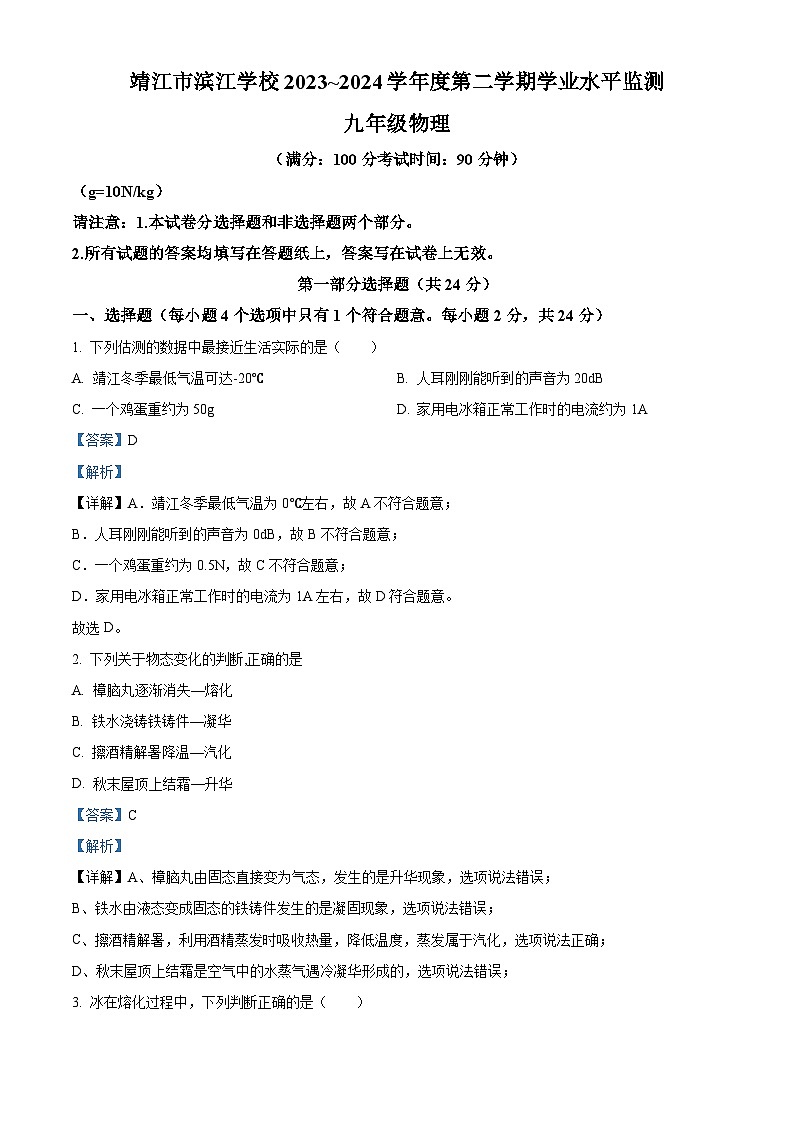

江苏省泰州市靖江市滨江学校2023-2024学年九年级下学期3月月考物理试题（原卷版+解析版）
展开
这是一份江苏省泰州市靖江市滨江学校2023-2024学年九年级下学期3月月考物理试题（原卷版+解析版），文件包含江苏省泰州市靖江市滨江学校2023-2024学年九年级下学期3月月考物理试题原卷版docx、江苏省泰州市靖江市滨江学校2023-2024学年九年级下学期3月月考物理试题解析版docx等2份试卷配套教学资源，其中试卷共37页， 欢迎下载使用。
（满分：100分考试时间：90分钟）
（g=10N/kg）
请注意：1.本试卷分选择题和非选择题两个部分。
2.所有试题的答案均填写在答题纸上，答案写在试卷上无效。
第一部分选择题（共24分）
一、选择题（每小题4个选项中只有1个符合题意。每小题2分，共24分）
1. 下列估测的数据中最接近生活实际的是（ ）
A. 靖江冬季最低气温可达-20℃B. 人耳刚刚能听到的声音为20dB
C. 一个鸡蛋重约为50gD. 家用电冰箱正常工作时的电流约为1A
2. 下列关于物态变化的判断,正确的是
A. 樟脑丸逐渐消失—熔化
B. 铁水浇铸铁铸件—凝华
C. 擦酒精解暑降温—汽化
D. 秋末屋顶上结霜—升华

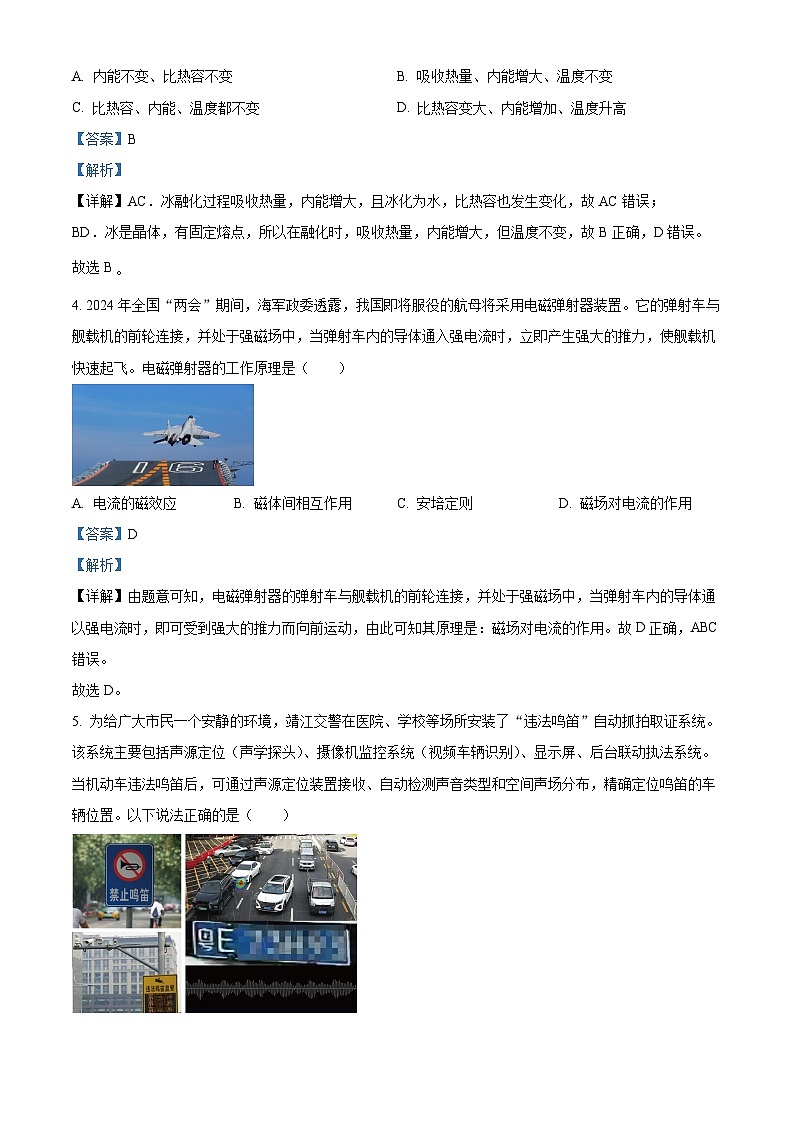

3. 冰在熔化过程中，下列判断正确的是（ ）
A. 内能不变、比热容不变B. 吸收热量、内能增大、温度不变
C. 比热容、内能、温度都不变D. 比热容变大、内能增加、温度升高
4. 2024年全国“两会”期间，海军政委透露，我国即将服役航母将采用电磁弹射器装置。它的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通入强电流时，立即产生强大的推力，使舰载机快速起飞。电磁弹射器的工作原理是（ ）
A. 电流的磁效应B. 磁体间相互作用C. 安培定则D. 磁场对电流的作用

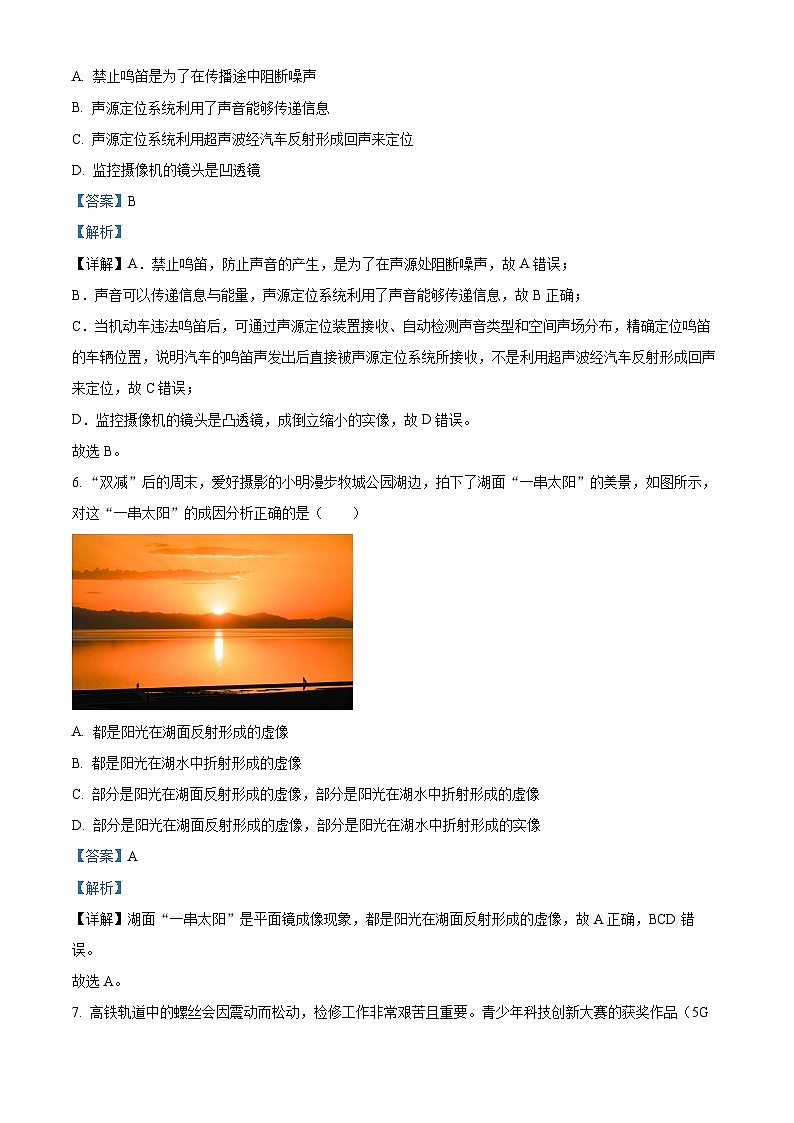

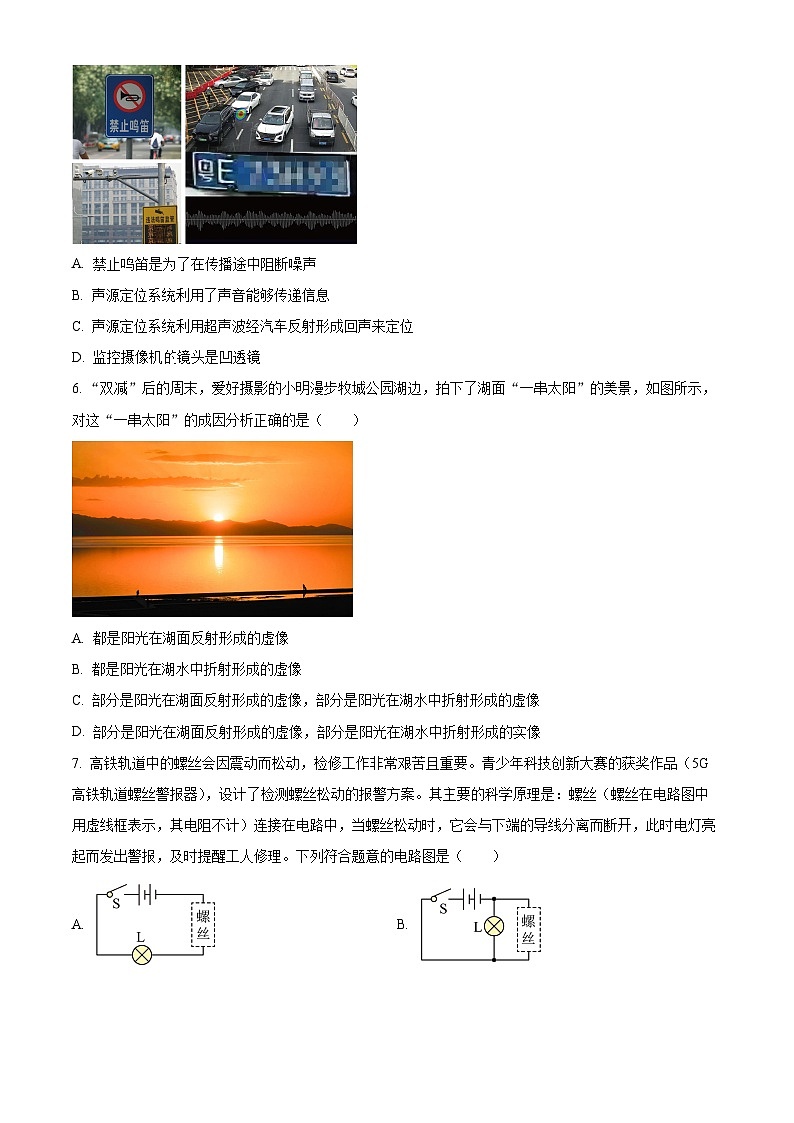

5. 为给广大市民一个安静的环境，靖江交警在医院、学校等场所安装了“违法鸣笛”自动抓拍取证系统。该系统主要包括声源定位（声学探头）、摄像机监控系统（视频车辆识别）、显示屏、后台联动执法系统。当机动车违法鸣笛后，可通过声源定位装置接收、自动检测声音类型和空间声场分布，精确定位鸣笛的车辆位置。以下说法正确的是（ ）
A. 禁止鸣笛是为了在传播途中阻断噪声
B. 声源定位系统利用了声音能够传递信息
C. 声源定位系统利用超声波经汽车反射形成回声来定位
D. 监控摄像机镜头是凹透镜
6. “双减”后的周末，爱好摄影的小明漫步牧城公园湖边，拍下了湖面“一串太阳”的美景，如图所示，对这“一串太阳”的成因分析正确的是（ ）
A. 都是阳光在湖面反射形成的虚像
B. 都是阳光在湖水中折射形成的虚像
C. 部分是阳光在湖面反射形成的虚像，部分是阳光在湖水中折射形成的虚像
D. 部分是阳光在湖面反射形成的虚像，部分是阳光在湖水中折射形成的实像

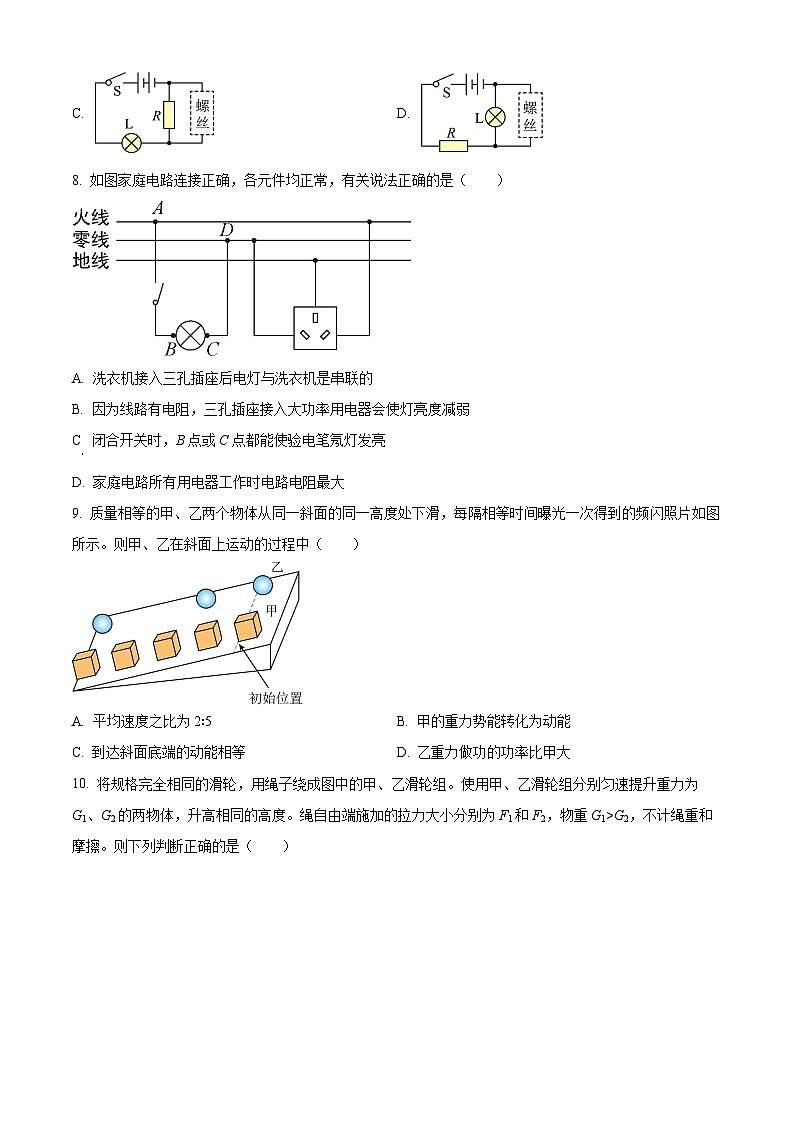

7. 高铁轨道中的螺丝会因震动而松动，检修工作非常艰苦且重要。青少年科技创新大赛的获奖作品（5G高铁轨道螺丝警报器），设计了检测螺丝松动的报警方案。其主要的科学原理是：螺丝（螺丝在电路图中用虚线框表示，其电阻不计）连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，此时电灯亮起而发出警报，及时提醒工人修理。下列符合题意的电路图是（ ）
A. B.
C. D.
8. 如图家庭电路连接正确，各元件均正常，有关说法正确的是（ ）
A. 洗衣机接入三孔插座后电灯与洗衣机是串联的
B. 因为线路有电阻，三孔插座接入大功率用电器会使灯亮度减弱
C 闭合开关时，B点或C点都能使验电笔氖灯发亮
D. 家庭电路所有用电器工作时电路电阻最大
9. 质量相等的甲、乙两个物体从同一斜面的同一高度处下滑，每隔相等时间曝光一次得到的频闪照片如图所示。则甲、乙在斜面上运动的过程中（ ）
A. 平均速度之比为2∶5B. 甲的重力势能转化为动能
C. 到达斜面底端的动能相等D. 乙重力做功的功率比甲大
10. 将规格完全相同的滑轮，用绳子绕成图中的甲、乙滑轮组。使用甲、乙滑轮组分别匀速提升重力为G1、G2的两物体，升高相同的高度。绳自由端施加的拉力大小分别为F1和F2，物重G1>G2，不计绳重和摩擦。则下列判断正确的是（ ）
A. 拉力F1一定大于F2B. 乙滑轮组的机械效率较高
C. 甲、乙滑轮组的有用功相同D. 甲的额外功与有用功的比值较小
11. 当蜡烛､透镜甲和光屏放置在图示位置时，烛焰在光屏上成清晰的像，现保持蜡烛和透镜的位置不变，将透镜甲更换为透镜乙后，需将光屏向左移动距离s，方可在光屏上再次成清晰的像。则
A. 透镜甲的焦距为20cmB. 透镜甲的焦距比乙的大
C. 第二次所成的像是放大的D. 光屏移动的距离s<10cm
12. 如图所示是某电子秤简化电路，R0是定值电阻；Rx是压敏电阻，其阻值大小与压力大小成反比。电源电压恒定不变。闭合开关，当Rx上压力增大时，Rx两端电压Ux、电路消耗的总电功率与Rx的电功率之比k随压力F变化的关系图线可能正确的是（ ）
A. B.
C. D.
第二部分非选择题（共76分）
二、填空题（每空1分，共27分）
13. 我国当前在5G通信标准研制及手机制造上处于世界先进水平。5G通信网络是利用______（选填“电磁波”“超声波”或“次声波”）来传输信息的，这种波在真空中的传播速度为______m/s，其实质是在空间传播的周期性变化的______。
14. 某校研究性学习小组同学进行一组光的直线传播的综合实践活动。
（1）如图甲通过三个小孔去观察烛焰，若要看到烛焰，应满足的条件是三个小孔在同一________；
（2）如图乙在树荫下观察，阳光透过树叶的缝隙倾泻下来，在地上留下斑驳的树影和圆形的光斑，圆形的光斑实质是________的像，树影和圆形的光斑形成的原理________（选填“相同”或“不同”）。
15. 根据情境和题意填写答案：
（1）如图甲所示，手握修枝剪刀手柄末端，便可以轻松地剪断树枝．这时修枝剪刀属于________（选填“省距离”或“费距离”）杠杆；
（2）图乙所示的是跳伞运动员正在匀速下落，下落过程中重力势能转化为________能；
（3）单缸汽油机工作时有四个冲程，图丙所示的是汽油机的________冲程；若该汽油机每秒完成20个冲程，则每分钟飞轮转过________圈。汽油属于________能源（选填“可再生”或“不可再生”）；
（4）图丁中的________（选填“小磁针”或“铁屑”）能更好的显示磁场的分布。
16. 小明在学校运动会上是仪仗队手，如图所示。他竖直举旗前进时，风给红旗水平向右的阻力为20N，其作用点可以看成在A点。已知AB=1.6m，BC=0.4m小明的两只手分别位于B、C两点，他用一只手握紧旗杆不让它下滑，另一只手用力（动力）不让它倾斜。则另一只手对旗杆施加的最小动力为______N，方向______。沿水平路面匀速前进10m的过程中最小动力做的功为______J。
17. 实验室中探究平面镜成像特点实验所用玻璃板是特制的，其中一面镀了膜。如图所示，是用这种玻璃板做实验时的情景，则镀膜的一面应该朝向___________（物体/像）一侧放置，此时只能看到一个像且更加清晰是因为镀膜后增强了光的___________（反射/折射），实验中将蜡烛靠近玻璃板，像的大小___________。
18. 某电吹风工作6min，能使如图所示的电能表的转盘转过120转，则该电吹风消耗的电能为_______kWh，电功率为_______W，这些电能可供一只“220V10W”的LED灯正常工作_______h，一只这样的LED灯与一只“220V100W”的白炽灯正常发光时亮度相当，若LED灯正常发光时的效率为80%，则白炽灯正常发光效率为_______．
19. “干湿泡温度计”能反映空气中水蒸气的含量，它是由两个相同的温度计并列制成的，其中一个温度计的玻璃泡用湿布包起来了。两个温度计的读数不一样，湿泡温度计（乙）的读数较______（高/低），此时湿泡温度计中的测温液体向水______（吸收/放出）热量，当观察到甲、乙两支温度计示数相差变大，则说明空气中水蒸气含量在______（升高/降低）。
20. 如图所示的电路中，电源电压一定，当开关S1闭合、S2断开，甲、乙为电流表时，两表示数之比是I甲︰I乙=2︰5，则R1︰R2=______；当开关S1、S2都闭合，甲、乙两表为电压表时，R1、R2两端的电压之比为U1︰U2=______。
三、解答题（共49分）
21. 在图中画出对应折射光线。
22. 如图甲所示是一种瓶起子。只要手指轻轻钩动圆环处，就可以轻松起开瓶盖，它其实就是一个杠杆，其简化图如图乙所示，①作出作用在A点的最小动力F1；②作出作用在B点的阻力F2。
（ ）
23. 由图小磁针N极的指向，标出磁感线上a点的磁场方向和电源的正极（用“+”表示）。
24. 某工人利用如图所示的滑轮组提升重900N的物体，物体在18s内匀速上升了3m，绳子末端的拉力为400N，不计绳重和摩擦，求：
（1）工人做功的总功率；
（2）动滑轮的重力；
（3）若用此滑轮组匀速吊起另一物体时，该滑轮组的机械效率达到80%，求此时工人所用的拉力。
25. 某家用电热水器，其工作模式和相关参数如下表。图为电热水器的原理图，包括工作电路和控制电路两部分，通过电磁继电器自动控制电热水器实现加热状态和保温状态的挡位变换。R0、R1为电热丝，R2为滑动变阻器，R为热敏电阻（置于电热水器内），其阻值随温度的升高而减小。红灯、绿灯是热水器工作时的指示灯，忽略指示灯对电路的影响：
（1）分析说明当绿灯亮时，电热水器处于___________（保温状态/加热状态）；
（2）工作时若要提高电热水器的保温温度，应将保护电阻R2的滑片向___________（左/右）调节；
（3）R1工作时的电阻是多大？___________
（4）电热水器处于加热状态时，工作4.2min，可使1kg水的温度升高40℃。则该电热水器的效率是多少___________？[c水=4.2×103J/（kg·℃）]
26. 小明在探究“凸透镜成像规律”的实验中，所使用的凸透镜焦距是15cm。
（1）实验前要调整烛焰的焰心和光屏的中心，使它们位于______。
（2）如图甲所示，当小明把凸透镜固定在50cm刻度线位置，蜡烛固定在15cm刻度线位置时，光屏应在______（选填“Ⅰ”、“Ⅱ”或“Ⅲ”）区域内左右移动，才能在光屏上得到清晰的______（放大/缩小）倒立的实像，______（照相机/投影仪）是根据这一原理制成的。
（3）小明继续模拟探究“眼睛的缺陷”，它用凸透镜模拟人眼的晶状体，用______模拟人眼的视网膜。如图乙，小明先固定蜡烛，拿一个近视眼镜给“眼睛”戴上，光屏上出现烛焰清晰的像。撤掉眼镜后，光屏上的像变模糊，为使像重新清晰，应将光屏______（靠近/远离）透镜。得到清晰的像后发现，该像的大小与原来的像相比______（变大/变小/不变）。
27. 小军在“探究冰熔化和水沸腾”的实验中，实验装置如图1甲所示：
（1）实验时，试管里装有适量的碎冰，将试管放入水中加热，这样做的目的是______，而且温度上升较慢，便于记录；
（2）如题图1乙是根据实验记录绘制的给冰加热时温度随时间变化的图像，由图像可知：图像中a点的内能______（选填“大于”“小于”或“等于”）b点的内能；
（3）试管中的冰完全熔化后，若持续加热，得到图像中的DE段。由此判断可能是液面上方的气压______（选填“高于”或“低于”）1个标准大气压；这段时间内试管中的水______（选填“能”或“不能”）沸腾；
（4）小鹏则同时进行探究“水和油沸腾时温度变化的特点”实验，如2图甲是的实验装置，两个试管中分别装有初温相同的水和油，相同时间两试管中的液体吸收的热量相同；（ ）实验进行一段时间后，放在油中温度计的示数如图2甲所示为______℃。当水沸腾时，如图2乙若试管中油的质量为水质量的2倍，由图像可知：油的比热容c油＝______J/（kg•℃）。
28. 利用图甲所示的装置“观察磁场对通电直导线的作用”。
（1）应在从M、N之间接入___________（选填“小量程电流表”、“电源”或“灯泡”），装置中的导体棒应选用轻质的___________（选填“铁棒”或“铝棒”）；
（2）如图乙中，磁体间磁场的磁感线方向都是从磁体N极水平指向S极。通电后cd段导线受磁场力的方向与ab段导线所受磁场力的方向___________（相同/相反），其理由是：磁场方向相同，___________。这两个力___________（选填“是”或“不是”）一对平衡力；
（3）如图丙，小明自制了一个电动机，将线圈漆包线两端的漆一端全刮，另一端刮半周，这种方法刮漆，使线圈在平衡位置附近时会___________（选填“自动改变线圈中的电流方向”或“切断线圈中的电流”）；
（4）实验室中的直流电动机模型，如果电池、开关、导线的连接和性能良好，闭合开关后，发现线圈只抖动了一下，并不转动，原因可能是___________。
29. 小伟在做探究“电流与电阻的关系”实验时，准备了以下器材：电源（4.5V），定值电阻四个（5Ω、10Ω、20Ω、25Ω），电流表、电压表、滑动变阻器“20Ω 1A”和开关各一个、导线若干。
（1）小伟连接的电路如图甲所示，闭合开关后，发现________（填“电流表”或“电压表”）无示数，经仔细检查后发现电路中有一根导线连接错误，请在图中错误的那根导线上画“×”，并画出正确的连线________；
（2）解决问题后，小伟先将5Ω的定值电阻接入电路，调节滑动变阻器的滑片在某位置时，电流表的示数如图乙所示；将5Ω的电阻换成10Ω的电阻后，他应将滑动变阻器的滑片P向________（填“左”或“右”）端移动，使电压表的示数保持________V不变，再次读取电流表的示数；
（3）把20Ω的电阻接入电路时，小伟发现无论怎样调节滑动变阻器都不能完成实验。为了使四个电阻单独接入电路都能完成实验，他应控制电压表的示数不低于________V；
（4）小伟将定值电阻换成小灯泡L1，测出了几组电流值和电压值。并绘制了L1的U-I图像如图丙所示，该图像不是直线的原因是________；
（5）同组的小同学还想测量额定电流为I额的小灯泡L2的额定功率，利用小伟用过的小灯泡L1和绘制的图像，设计了如图丁所示的电路（电源电压为U），测出了小灯泡L2的额定功率。请将她的实验步骤补充完整：
①闭合开关S，将开关S0接1、调节滑动变阻器的滑片P，使电流表的示数为________，此时L2正常发光；
②将开关S0由1改接到2，滑动变阻器的滑片P________（填“移到最左端”“移到最右端”或“保持不动”）此时电流表的示数为I1，根据L1的U-I图像可知，当电流为I1时，对应的电压为U1；，则滑动变阻器接入电路的阻值R＝________；
③小灯泡L2的额定功率P额＝________（用U、I额、R表示）。
型号
LWLZ20-19
电源
AD220V 50Hz
加热功率
800W
保温功率
40W
水容量
1.0kg
（满分：100分考试时间：90分钟）
