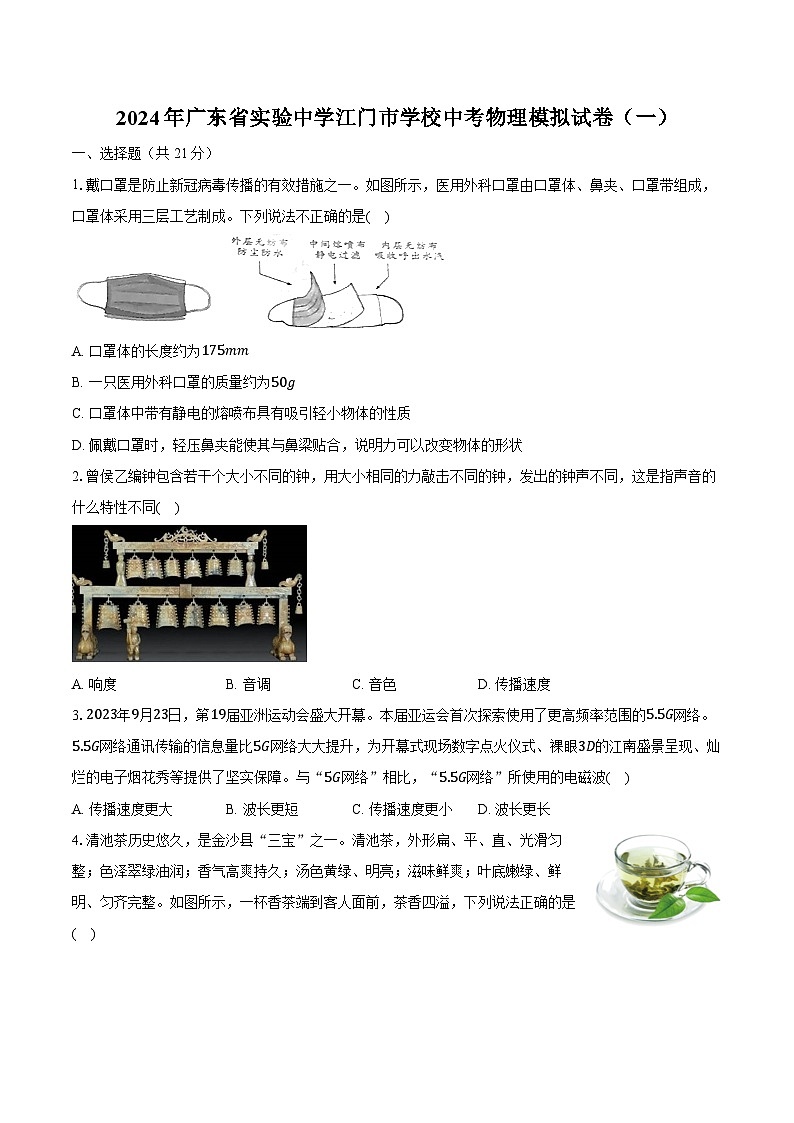

2024年广东省实验中学江门市学校中考物理模拟试卷（一）（含解析）
展开
这是一份2024年广东省实验中学江门市学校中考物理模拟试卷（一）（含解析），共24页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。
1.戴口罩是防止新冠病毒传播的有效措施之一。如图所示，医用外科口罩由口罩体、鼻夹、口罩带组成，口罩体采用三层工艺制成。下列说法不正确的是( )
A. 口罩体的长度约为175mm
B. 一只医用外科口罩的质量约为50g
C. 口罩体中带有静电的熔喷布具有吸引轻小物体的性质
D. 佩戴口罩时，轻压鼻夹能使其与鼻梁贴合，说明力可以改变物体的形状
2.曾侯乙编钟包含若干个大小不同的钟，用大小相同的力敲击不同的钟，发出的钟声不同，这是指声音的什么特性不同( )
A. 响度B. 音调C. 音色D. 传播速度
3.2023年9月23日，第19届亚洲运动会盛大开幕。本届亚运会首次探索使用了更高频率范围的5.5G网络。5.5G网络通讯传输的信息量比5G网络大大提升，为开幕式现场数字点火仪式、裸眼3D的江南盛景呈现、灿烂的电子烟花秀等提供了坚实保障。与“5G网络”相比，“5.5G网络”所使用的电磁波( )
A. 传播速度更大B. 波长更短C. 传播速度更小D. 波长更长
4.清池茶历史悠久，是金沙县“三宝”之一。清池茶，外形扁、平、直、光滑匀整；色泽翠绿油润；香气高爽持久；汤色黄绿、明亮；滋味鲜爽；叶底嫩绿、鲜明、匀齐完整。如图所示，一杯香茶端到客人面前，茶香四溢，下列说法正确的是( )

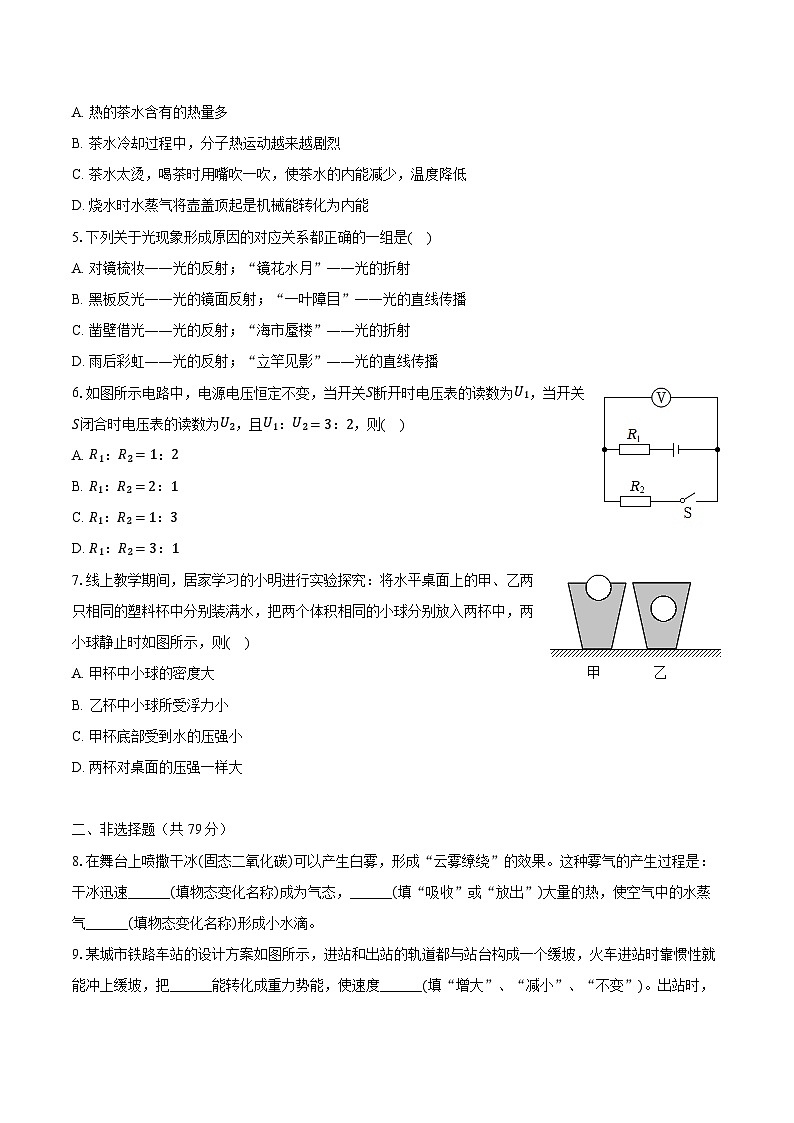

A. 热的茶水含有的热量多
B. 茶水冷却过程中，分子热运动越来越剧烈
C. 茶水太烫，喝茶时用嘴吹一吹，使茶水的内能减少，温度降低
D. 烧水时水蒸气将壶盖顶起是机械能转化为内能
5.下列关于光现象形成原因的对应关系都正确的一组是( )
A. 对镜梳妆——光的反射；“镜花水月”——光的折射
B. 黑板反光——光的镜面反射；“一叶障目”——光的直线传播
C. 凿壁借光——光的反射；“海市蜃楼”——光的折射
D. 雨后彩虹——光的反射；“立竿见影”——光的直线传播
6.如图所示电路中，电源电压恒定不变，当开关S断开时电压表的读数为U1，当开关S闭合时电压表的读数为U2，且U1：U2=3：2，则( )
A. R1：R2=1：2
B. R1：R2=2：1
C. R1：R2=1：3
D. R1：R2=3：1
7.线上教学期间，居家学习的小明进行实验探究：将水平桌面上的甲、乙两只相同的塑料杯中分别装满水，把两个体积相同的小球分别放入两杯中，两小球静止时如图所示，则( )
A. 甲杯中小球的密度大
B. 乙杯中小球所受浮力小
C. 甲杯底部受到水的压强小
D. 两杯对桌面的压强一样大
二、非选择题（共79分）
8.在舞台上喷撒干冰(固态二氧化碳)可以产生白雾，形成“云雾缭绕”的效果。这种雾气的产生过程是：干冰迅速______(填物态变化名称)成为气态，______(填“吸收”或“放出”)大量的热，使空气中的水蒸气______(填物态变化名称)形成小水滴。

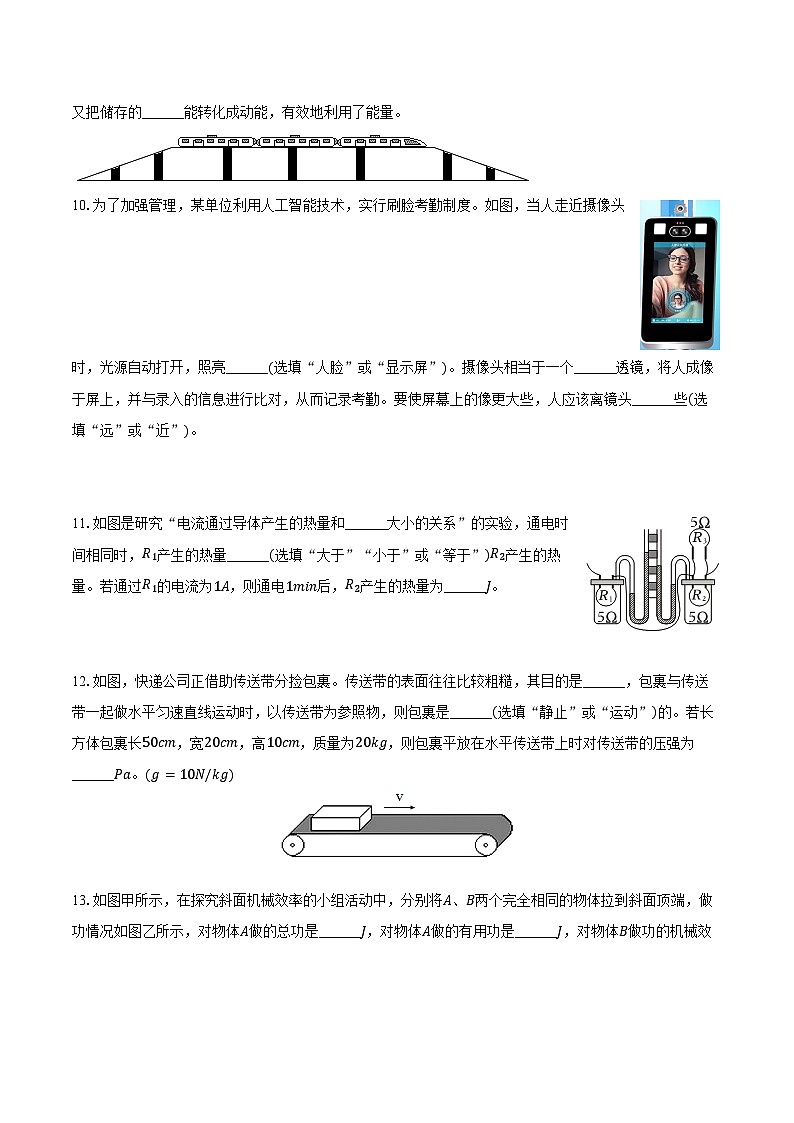

9.某城市铁路车站的设计方案如图所示，进站和出站的轨道都与站台构成一个缓坡，火车进站时靠惯性就能冲上缓坡，把______能转化成重力势能，使速度______(填“增大”、“减小”、“不变”)。出站时，又把储存的______能转化成动能，有效地利用了能量。
10.为了加强管理，某单位利用人工智能技术，实行刷脸考勤制度。如图，当人走近摄像头时，光源自动打开，照亮______(选填“人脸”或“显示屏”)。摄像头相当于一个______透镜，将人成像于屏上，并与录入的信息进行比对，从而记录考勤。要使屏幕上的像更大些，人应该离镜头______些(选填“远”或“近”)。
11.如图是研究“电流通过导体产生的热量和______大小的关系”的实验，通电时间相同时，R1产生的热量______(选填“大于”“小于”或“等于”)R2产生的热量。若通过R1的电流为1A，则通电1min后，R2产生的热量为______J。
12.如图，快递公司正借助传送带分捡包裹。传送带的表面往往比较粗糙，其目的是______，包裹与传送带一起做水平匀速直线运动时，以传送带为参照物，则包裹是______(选填“静止”或“运动”)的。若长方体包裹长50cm，宽20cm，高10cm，质量为20kg，则包裹平放在水平传送带上时对传送带的压强为______Pa。(g=10N/kg)
13.如图甲所示，在探究斜面机械效率的小组活动中，分别将A、B两个完全相同的物体拉到斜面顶端，做功情况如图乙所示，对物体A做的总功是______J，对物体A做的有用功是______J，对物体B做功的机械效率是______。
14.如图所示，电路中电源电压恒为4.5V，电压表量程为0～3V；电流表的量程为0～0.6A，滑动变阻器的规格为“35Ω；2A”，灯泡铭牌标有“3V；0.5A”的字样(忽略灯丝电阻变化)。闭合开关，为了保证电路的安全，电路中允许通过最大电流为______A，调节滑动变阻器，则滑动变阻器允许调节的范围是______Ω；在电压表达到最大值时，整个电路在1min内消耗的电能是______J。
15.请在物体在斜面上保持静止，在图中画出物体受到的力的示意图。
16.根据平面镜成像的特点，在图中画出物体AB在平面镜中所成的像A′B′。
17.电源电压恒定不变，闭合开关S，小磁针静止时其N、S极如图所示，且电路能改变电磁铁磁性的强弱，请在虚线框内将电路图补充完整。
18.(1)测量图1中的物体的长度时，选用______(选填“甲”或“乙”)刻度尺测量更准确，测得物体的长度为______cm。
(2)在研究“不同物质的温度变化与吸热关系”实验中，取质量和初温都相同的甲、乙两种液体。分别装入相同烧杯中，用相同的加热器加热，如图2所示。
①图3为某时刻的温度，其示数为______。
②分析图4可知，吸收相同热量，______液体温度升得更高，______液体更适合作汽车发动机的冷却液。(均选填“甲”或“乙”)
③如图4所示，通过分析计算可知甲、乙液体的比热容之比为______。
19.如图是“探究影响液体内部压强大小因素”的实验。
(1)图中压强计通过U形管两侧______反映橡皮膜所受压强的大小。实验前检查实验装置，观察到如图甲所示的情景，应该进行以下哪项操作______；
A.从U形管内向外倒出适量水
B.拆除软管重新安装
C.向U形管内添加适量水
(2)调整器材后小明完成了图乙、丙所示实验，分析可知液体的压强与______有关；
(3)为探究液体压强与液体密度的关系，小明又完成了丁图所示实验，对比丙、丁两次实验发现两次U形管两侧水面高度差对比不明显，为使实验现象更加明显下列操作可行的是______；
A.将丁图中金属盒下移
B.丁烧杯中换用密度更大的液体
C.将U形管中的水换成密度更小的酒精
(4)如图戊所示，1、2是两根完全相同的细玻璃管，管的一端封有相同橡皮薄膜，在管中装入不等量的水，薄膜鼓起的程度不同。据此小红猜想：液体的压强可能与管内液体的质量有关。小明将2号管______放置，直至______，对比1、2号管橡皮膜的鼓起程度可知小红的猜想错误；
(5)为了检验“液体内部的压强与液体密度有关”这一结论，在图己的装置中，容器的左右两侧分别装入深度相同的水和酒精，看到橡皮膜向左侧凸起。由此你可以判断______(选填“左”或“右”)侧的液体是水。
20.用两节新电池做“测量小灯泡L的电功率”实验(小灯泡额定电压2.5V)。
(1)根据实验目的，连接图的电路后进行实验。闭合开关，调节滑动变阻器，电流表均无示数、电压表示数接近3V，则电路故障可能是______。
(2)排除电路故障，移动滑动变阻器，电压表、电流表的示数及灯泡亮度如表。第3次实验的电压表、电流表示数如图所示。由图可知，测得U= ______V；I= ______A。
(3)小灯泡的额定功率是______。
(4)第5次实验看不到小灯泡发光，原因是______。
(5)合理猜想：小灯泡在断电一段时间后，灯丝的电阻值可能是______。
A.0Ω
B.3Ω
C.4Ω
D.8.9Ω
21.周末，重为550N小海同学沿情侣路骑行，其路程与时间关系图像如图甲所示，小海所骑的单车如图乙所示，单车质量为20kg，g取10N/kg。试计算：
(1)整个过程中小海的平均速度；
(2)单车与地面的接触总面积为1.5×10−2m2，求骑行过程中单车对水平路面的压强；
(3)若骑行过程中受到的阻力为总重力的0.02倍，求小海前5min的骑行功率。
22.小明设计了如图甲所示的风速仪，电源电压恒定，灯泡的额定电压为5V，灯泡的I−U关系图像如图乙所示，AB为粗细均匀的电阻丝，总电阻为15Ω，OP为不计电阻的金属细杆(与AB接触良好)，闭合开关S，无风时OP自然下垂，此时电流表的示数为0.2A。求：
(1)小灯泡的额定功率；
(2)电源电压；
(3)小灯泡的实际功率为0.75W时，电阻丝AB接入电路的电阻。
23.为提高垃圾分类效率，小科设计了如图甲所示的垃圾分类机器人，它捡起垃圾时，会快速从垃圾上取出标准规格的样品，通过机械手上的探针检测样品的电阻大小来识别垃圾的类别，并投入相应的垃圾桶。该机器人检测电路如图乙所示。各类垃圾样品的电阻参考值如表。
(1)机器人通过摄像头获得二维码，成的像是______、______的______像来识别垃圾桶。
(2)机器人从某块垃圾上取样检测时，检测电路电压表读数1V，检测时间为0.1s。
①通过计算说明应将该垃圾放入图丙中______(选填“①”、“②”或“③”)垃圾桶。
②该次检测电阻过程中，检测电路消耗的电能______J。
(3)机器人将重1牛的垃圾举高70厘米后再水平移动3米，放入相应的垃圾桶。该过程中机器人至少对垃圾做了______J的功。
24.(1)用如图1所示装置测物体B受到的摩擦力。拉力F水平向左，不计弹簧测力计重，所用弹簧测力计已调零。完成下列问题：
①当F=5N时，物体A保持静止，弹簧测力计示数为零，此时物体B受到的摩擦力为______N；
②当F=20N时，物体A以5cm/s的速度水平向左运动，弹簧测力计示数为3N且保持不变，此时物体B受到的摩擦力为______N，拉力F的功率为______W；
(2)如图2所示，为两个光滑的圆弧槽和一段粗糙的水平面相连接的装置。将质量为m的物体从左侧圆弧槽A点由静止释放，最高到达右侧圆弧槽B点处，然后再次滑下，最高到达左侧圆弧槽C点处。其中A、B两点距离水平面的高度分别为H、ℎ(忽略空气阻力)。【已知：重力势能的减小量等于重力所做的功】
①物体从A点滑到水平面时，重力所做的功为______(用题目中的符号表示)；
②物体从A点滑到B点的过程中，损失的机械能转化为物体内能的效率为η，则物体到达B点时温度升高了______。(物体比热容用c表示)
25.音乐喷泉(图甲)是集声光电技术于一体的装置，一方面通过电脑采集音乐的声音频率特征，并将其转化为控制信号，控制水泵喷出水柱，形成喷泉；另一方面，让红、绿、蓝三种色灯照射到水柱上，通过电脑控制三种色灯亮暗让水柱变换颜色，呈现美轮美奂的视觉效果。如图乙为控制喷泉工作的模拟电路，控制电路电源电压Ua。呈周期性变化(如图丙所示)，定值电阻R1=2Ω，E为具有特殊功能的电子元件，当Ua<6V时，电路中没有电流通过；当Ua≥6V时，E两端电压恒为6V。当线圈中通过的电流I≥2A时，电磁继电器衔铁被吸下，水泵启动喷水。
(1)物理学上把红、绿、蓝三种色光叫做光的______。
(2)图乙中水泵主要部件是电动机，电动机是利用______(选填“电流的磁效应”、“磁场对电流的作用”或“电磁感应现象”)来工作的。
(3)喷泉喷出水柱在空中形成水雾，这水雾在空中飞舞______(选填：“属于”或“不属于”)分子扩散现象。
(4)如图丁为红绿蓝三种色光混合后的示意图，某段时间喷泉一组色灯的红、绿、蓝色灯亮暗变化规律如图戊，图中第10～15s喷泉的颜色是______。
(5)t=3s时，线圈中通过的电流是______A。
(6)已知水泵每秒可喷出水的体积为5×10−3m3，在图戌中画出0～12s水泵喷水的总质量m随时间的变化曲(ρ水=1×103kg/m3,g=10N/kg)。
答案和解析
1.【答案】B
【解析】【分析】
①不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断不正确的是哪一个；
②带电体有吸引轻小物体的性质；
③力的作用效果有二：改变物体的形状，改变物体的运动状态。
【解答】
A、中学生伸开手掌，大拇指指尖到中指指尖的距离(一拃)大约15cm，口罩体的长度略大于此数值，在17.5cm=175mm左右。故A正确；
B、一个乒乓球的质量约3g，一只医用外科口罩的质量与此差不多，约为3g。故B不正确；
C、带电体能吸引轻小物体，口罩拥有很强的防护能力，是因为带静电的熔喷布能吸附轻小的飞沫。故C正确；
D、力可以改变物体的形状，所以轻压鼻夹能使其与鼻梁贴合。故D正确。
故选：B。
2.【答案】B
【解析】解：用大小相同的力敲击不同的钟，编钟的质量不同(体积不同)，振动的快慢不同，即振动频率不同，所以发出声音的音调不同，故只有B符合题意。
故选：B。
声音的三个特征包括音调、响度和音色；音调的高低与发声体的振动频率有关，频率越大，音调越高；响度的大小与振幅和距离声源的远近有关，在距离一定时，振幅越大，响度越大；音色反映了声音的品质与特色，与发声体的材料和结构有关，是辨别不同声音的依据。
本题考查了响度、音调和音色的区分，关键要知道用相同大小的力敲击大小不同的编钟时，不同编钟的振动频率不同。
3.【答案】B
【解析】解：与“5G网络”相比，“5.5G网络”所使用的电磁波，波长更短，频率更高，单位时间内传输的容量大，在同种均匀介质中电磁波传播的速度相同，故B正确，ACD错误。
故选：B。
不同频率的电磁波在同种均匀介质中的传播速度是相同的；
电磁波的波长越短，频率越高。
本题考查的是电磁波的特点及应用；知道电磁波的波长越短，频率越高。
4.【答案】C
【解析】解：A、热量是过程量，不能说含有热量的多少，只能说吸收和放出热量，故A错误；
B、茶水在冷却过程中，放出热量，温度降低，内能减少，分子热运动越来越平缓，故B错误；
C、茶水太烫，喝茶时用嘴吹一吹，加快了水的蒸发，蒸发带走热量，所以减少了茶水的内能，使茶水的温度降低，故C正确；
D、水壶里的水烧开时，水蒸气把壶盖顶起，水蒸气对壶盖做功，水蒸气的内能转化为壶盖的机械能，故D错误。
故选：C。
(1)热量是一个过程量，不是一个状态量，热量描述了物体发生热传递时，传递能量的多少，不能说物体含有多少热量；
(2)温度越高，分子运动越剧烈；
(3)蒸发是汽化的方式之一，蒸发吸热；
(4)气体膨胀对外做功，将内能转化为机械能。
本题考查了对热量概念的认识，对分子动理论的理解，对物体内能改变的掌握，有一定综合性，但难度不大。
5.【答案】B
【解析】解：A.对镜梳妆时能看到镜中的“自己”，是平面镜成像，平面镜成像是光的反射形成的。镜花是指光线从花射到镜子，在镜子上发生反射，从而进入人的眼睛。水月则是指月亮反射太阳的光线，射到水面，然后在水面上发生反射，从而进入人的眼睛。因此，镜花水月都是光的反射现象，是平面镜成像形成的。故A错误；
B.黑板反光是由于光线在黑板表面发生镜面反射所造成的。“一叶障目”指的是当一片叶子挡在眼前时，它会挡住沿直线传播的光，使得人眼无法看到叶子后面的物体，其原理是光的直线传播，故B正确；
C.“海市蜃楼”是光在不均匀的介质中传播时发生折射形成的；凿壁借光，其典故是小匡衡在墙上凿一个洞时，邻居家的光就能够沿直线传播透射进来，使得室内得到照明，其原理是光的直线传播，故C错误；
D.雨后彩虹，是光在不均匀的介质中传播时发生折射形成的。立竿见影，描述的是在阳光下竖起竿子后立刻看到影子的现象，它实际上是利用了光的直线传播原理。故D错误。
故选：B。
(1)光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、影子的形成、日食和月食等；
(2)光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
(3)光线在同种不均匀介质中传播或者从一种介质斜射入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的。
本题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射的理解，考查了学生理论联系实际的能力，在学习过程中要善于利用所学知识解释有关现象。
6.【答案】A
【解析】解：当开关S断开时，电压表测电源电压，电压表的读数为U1，
当开关S闭合时，两电阻串联接入电路，电压表测R2两端的电压，电压表的读数为U2，
已知U1：U2=3：2，串联电路各处电流相等，串联电路总电压等于各部分电压之和，根据欧姆定律可得R1R2=U1−U2IU2I=U1−U2U2=3−22=12。
故选：A。
当开关S断开时，电压表测电源电压，电压表的读数为U1，
当开关S闭合时，两电阻串联接入电路，电压表测R2两端的电压，电压表的读数为U2，
已知U1：U2=3：2，根据串联电路电流特点、串联的电压规律结合欧姆定律计算两电阻阻值之比。
本题考查串联电路特点和欧姆定律的灵活运用，属于基础题。
7.【答案】D
【解析】解：
AB、两个小球的体积相同，由图可知，乙中小球排开的水的体积大，根据阿基米德原理F浮=ρ液gV排可知，乙中小球受到的浮力大；甲中小球漂浮，受到的浮力等于自身的重力；乙杯中小球悬浮，受到的浮力等于自身的重力，由于乙杯中小球受到的浮力大，所以乙杯中小球的重力大，根据m=Gg可知，乙杯中小球的质量大，甲杯中小球的质量小，由于两球的体积相同，由ρ=mV得甲杯中小球的密度小，故AB错误；
C、容器中液面相平，根据p=ρgℎ知甲、乙杯底部受到水的压强相等，故C错误；
D、根据阿基米德原理和物体沉浮条件可知，G排=F浮=G物，杯子对桌面的压力等于杯子、杯内水和小球的总重力，所以两杯对水平桌面的压力F甲=G甲球+G甲水+G杯=G甲排+G甲水+G杯，F乙=G乙球+G乙水+G杯=G乙排+G乙水+G杯，由图可知，G甲排+G甲水=G乙排+G乙水，故甲杯对水平桌面的压力等于乙杯对水平桌面的压力，杯子的受力面积相同，根据p=FS可知，桌面受到的压强相同，故D正确。
故选：D。
(1)根据两个小球的状态，利用阿基米德原理分析浮力的大小关系；根据物体的浮沉条件得出小球受到的浮力与重力的大小关系；根据m=Gg可知小球的质量的大小关系，由密度公式判断出甲、乙杯中小球密度的关系；
(2)根据p=ρgℎ判断出甲、乙杯底部受到水压强的关系；
(3)容器对桌面的压力等于杯子重力、水的重力、小球的重力的和，据此分析两个杯子总重力的大小，根据p=FS分析桌面受到的压强的大小关系。
本题考查了物体浮沉条件、阿基米德原理、压力和压强大小的比较等，综合性强。
8.【答案】升华 吸收 液化
【解析】解：舞台上喷撒出的干冰迅速升华，由固态变成气态，吸收大量的热，使空气中的水蒸气遇冷液化形成小水滴，从而形成“云雾缭绕”的效果。
故答案为：升华；吸收；液化。
物质从固态变为液态的过程叫做熔化，物质从液态变为固态的过程叫做凝固；物质从液态变为气态的过程叫做汽化，物质从气态变为液态的过程叫做液化；物质从固态直接变为气态的过程叫升华，物质从气态直接变为固态的过程叫凝华。
六种物态变化过程中，放热的有：凝固、液化、凝华；吸热的有：熔化、汽化、升华。
分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。
9.【答案】动 减小 重力势
【解析】解：在进站时，列车的高度升高了，把列车的动能转化成了列车的重力势能；当出站时，高度减小，又把列车的重力势能转化成了动能，从而有效节约能量。
故答案为：动；减小；重力势。
当物体的高度升高时，物体的重力势能就会增加，动能就会减小，当高度减小时，物体的重力势能会转化为动能。
本题是对势能和动能之间转化的直接应用，题目比较简单。
10.【答案】人脸 凸 近
【解析】解：只有将更多的光射到人脸上时，才会有更多的光被反射，才能清楚地看到人脸通过镜头所成的像，所以当人靠近摄像头时，光源自动打开，照亮人脸；
摄像镜头实际上是一个凸透镜，人在凸透镜的二倍焦距以外，成倒立、缩小的实像。
若要使成的像变大些，应增大像距，减小物距，即摄像头靠近人，同时镜头向前伸。
故答案为：人脸；凸；近。
(1)想看清物体必须有足够的光线，物体的光线足够明亮成的像才更清晰；
(2)凸透镜成像时，u>2f，成倒立、缩小的实像，应用于照相机和摄像头；
(3)凸透镜成实像时，物距减小，像距变大，像变大。
凸透镜成像的三种情况和应用，在凸透镜成像习题中有重要的应用，一定要熟练掌握。
11.【答案】电流 大于 75
【解析】解：由图可知，两个密封容器中的电阻均为5Ω，电阻相等，右侧容器外并联了一个与容器内电阻阻值相同的电阻R3，起到分流的作用，此时通过R2和R3的电流相等且小于通过R1的电流，所以本实验探究的是电流通过导体产生的热量和电流大小的关系；
通电相同时间，容器内电阻相等，通过R1的电流大于通过R2的电流，根据Q=I2Rt可知，R1产生的热量大于R2产生的热量；
因为R2和R3的电阻相等且并联电压相等，所以通过它们的电流相等，由并联电路电流规律可知，通过R2的电流为
I2=I12=1A2=0.5A，
R2产生的热量为
Q=I22R2t=(0.5A)2×5Ω×60s=75J。
故答案为：电流；大于；75。
】由图分析电路的连接方式，根据电路特点分析两电阻的电流关系，根据焦耳定律分析可得R1、R2产生热量的关系，根据并联电路特点结合欧姆定律可得通过电阻R1的电流，根据Q=I2Rt计算若通过R1的电流为1A时，通电1min后R2产生的热量。
本题考查焦耳定律的应用，关键是正确分析电路的连接方式从而得到通过两个电阻的电流关系。
12.【答案】增大摩擦力 静止 2000
【解析】解：快递公司正借助传送带分捡包裹，传送带的表面往往比较粗糙，其目的是增大摩擦力；
包裹与传送带一起做水平匀速直线运动时，以传送带为参照物，包裹的位置没有发生变化，则包裹是静止的；
由题知，长方体包裹长50cm，宽20cm，高10cm，质量为20kg，
包裹平放在水平传送带上时对传送带的压力：F=G=mg=20kg×10N/kg=200N，
受力面积：S=50cm×20cm=1000cm2=0.1m2，
包裹平放在水平传送带上时对传送带的压强：p=FS=200N0.1m2=2000Pa。
故答案为：增大摩擦力；静止；2000。
压力相同时，增大接触面的粗糙程度可增大摩擦力；
若物体相对于参照物的位置发生了变化，则物体是运动的；若物体相对于参照物的位置没有发生变化，则物体是静止的；
根据F=G=mg求出包裹平放在水平传送带上时对传送带的压力，根据长方形的面积公式求出受力面积，根据p=FS求出包裹平放在水平传送带上时对传送带的压强。
本题考查了增大摩擦力的方法、运动和静止的相对性、压力和压强的计算，是一道综合题。
13.【答案】3 2 80%
【解析】解：由乙图知，对物体A做的总功是3J，对物体A做的额外功是1J，
用功与额外功的和叫总功，则对物体A做的有用功WA有用=WA总−WA额=3J−1J=2J，
如图甲，分别将A、B两个完全相同的物体拉到斜面顶端，G和ℎ相等，则做的有用功相等，即WB有用=WA有用=2J，
由乙图知，对物体A做的总功是2.5J，
则对物体B做功的机械效率是ηB=WB有用WB总=2J2.5J×100%=80%。
故答案为：3；2；80%。
读图知对物体A、B做的总功、对A做的额外功，根据有用功与额外功的和叫总功求出对A做的有用功，然后根据W=Gℎ得出对物体A、B做的有用功相等，最后利用效率公式计算机械效率。
本题考查使用斜面时有用功、额外功、总功和机械效率的计算，难度不大，解题的关键是读懂柱状图，并能从中获取相关信息加以计算。
14.【答案】0.5 3～12 67.5
【解析】解：由欧姆定律可知，灯丝的电阻
RL=ULIL=3V0.5A=6Ω，
由图可知，小灯泡L与滑动变阻器串联，为了保证电路的安全，电路中的电流不能超过灯泡正常工作时的电流，即I大=0.5A；由欧姆定律可知，电路中的最小总电阻
R=UI=2V0.2A=10Ω，
根据串联电路的电阻特点可知，滑动变阻器允许接入的最小阻值
R=UI=2V0.2A=10Ω，
为了保证电压表安全，最大电压不能超过电压表的最大测量范围，电压表的示数最大值为3V，此时灯泡两端的电压为
UL′=U−UV=4.5V−3V=1.5V，
则此时通过灯泡的电流
I_L
根据串联电路的电流特点可知，此时通过滑动变阻器的电流
I滑=IL′=0.25A
由I=UR可知，滑动变阻器允许接入电路的最大阻值
R=UI=2V0.2A=10Ω，
故滑动变阻器允许调节的范围是3～12Ω；
当电压表示数为3V时，电路中的电流I=0.25A，整个电路在1min内消耗的电能
W=UIt=4.5V×0.25A×60s=67.5J。
故答案为：0.5；3～12；67.5。
(1)根据灯泡的规格可以计算出灯丝的电阻，以及电路中的最大电流；利用欧姆定律可以计算出电路中最小总电阻，根据串联电路的电阻特点，可以求出滑动变阻器允许接入的最小阻值；
(2)为了电压表安全，电压表的示数最大值为3V，根据串联电路的电压特点，可以求出此时灯泡两端的电压，利用欧姆定律可以计算出此时电路中的电流；根据串联电路的电流特点，结合欧姆定律可以计算出滑动变阻器允许接入电路的最大阻值；
(3)利用W=UIt可以计算出整个电路在1min内消耗的电能。
本题考查欧姆定律的应用和电功的计算，知道电路中允许的最大电流和电压表的最大示数是解题的关键。
15.【答案】解：物体受重力G、支持力F、摩擦力f，重力从重心竖直向下画，支持力从重心垂直斜面斜向上画，摩擦力平行斜面向上画，并分别标出符号，如图：
【解析】斜面上的物体受到重力G、支持力F、摩擦力f，三个力均可画在重心上，重力方向竖直向下，支持力方向垂直斜面斜向上，摩擦力方向平行斜面向上。
作力的示意图，首先要确定力的三要素大小、方向、作用点，再用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点。
16.【答案】解：先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如图所示：
【解析】平面镜成像的特点是：像与物关于平面镜对称，可以先作出物体AB端点的像点A′、B′，连接A′、B′即为物体AB在平面镜中所成的像。
作物体在平面镜中所成的像，常用方法是：作出端点(或关键点)的像点，用虚线连接像点得到物体的像。
17.【答案】解：根据磁极间的相互作用规律可知，通电螺线管的左端应为N极，再由右手螺旋定则得出电流从右边的导线流入，同时在电路中串联滑动变阻器。如图所示。
【解析】由磁极间的相互作用规律可知，通电螺线管的左端应为N极，再由右手螺旋定则得出电流从左边的导线流入，通电螺线管的磁性要发生变化，应在电路中串联滑动变阻器。
利用磁极间的相互作用和安培定则判断电磁铁的极性和电流的流向是本题的突破口，滑动变阻器的接入则考查了影响电磁铁磁性强弱的因素。
18.【答案】乙 3.21 39℃ 乙 甲 2：1
【解析】解：(1)图1、2中刻度尺的分度值分别为1cm和0.1cm。故并测量图1中的物体的长度时，选用乙刻度尺测量更准确，测得物体的长度为：
5.21cm−2.00cm=3.21cm；
(2)①图3温度计分度值为1℃，某时刻的温度示数为39℃；
②分析图4可知，加热相同时间，吸收相同热量，乙液体温度升得更高，甲液体的比热容大，根据Q=cmΔt，在质量和升高的温度相同时，甲吸热多，故甲液体更适合作发动机的冷却液；
③如图4可知，升高10℃，甲、乙的加热时间分别为20s和10s，由转换法，甲、乙的吸热之比为2：1，根据Q=cmΔt可知，在质量和升高的温度相同的情况下，吸热与比热容成正比，甲、乙液体的比热容之比为2：1。
故答案为：(1)乙；(2)3.21；(2)①39℃；②乙；甲；③2：1。
(1)确定图1、2中刻度尺的分度值，测量物体的长度时，分度值越小的刻度尺准确度越高；
(2)①根据图3温度计分度值读数；
②我们使用相同的酒精灯(或加热器)通过加热时间的长短来比较吸热多少，这种方法叫转换法；
使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强；根据Q=cmΔt分析；
③由图4得出升高10℃甲、乙的加热时间，由转换法得出甲、乙的吸热之比；根据Q=cmΔt可知，在质量和升高的温度相同的情况下，吸热与比热容成正比。
本题考查刻度尺的选用及读数，同时研究不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法和Q=cmΔt的运用。
19.【答案】高度差 B 液体深度 BC 倾斜 1、2号管水柱高度相同 右
【解析】解：(1)压强计是通过U形管两侧液面的高度差来反映橡皮膜所受压强的大小，高度差越大，说明橡皮膜受到的压强越大，这种研究方法叫转换法。
当压强计的橡皮膜没有受到压强时，U形管中液面应该就是相平的，若U形管中的液面出现了高度差，就说明软管中的气体压强大于大气压，在压力差的作用下，U形管中的液面出现高度差；观察图甲发现，组装器材时，U形管两侧液面不相平，为了使U形管两侧液面相平，应取下软管重新安装，故选B。
(2)对比乙、丙两图，金属盒没入水中的深度增大，U形管两边液面的高度差逐渐变大，所以在液体密度一定时，液体越深，液体压强越大，所以液体压强跟液体深度有关。
(3)A.探究液体压强与液体密度的关系，根据控制变量法原则要控制液体深度相同，因此不能单独改变丁图中金属盒的位置，故A不符合题意；
B.根据p=ρgℎ可知，液体的密度越大，深度越大，压强越大，所以在“丁烧杯中换密度差更大的液体”U形管左右两侧液面的高度差将变大，故B符合题意；
C.“将U形管中的水换成密度更小的酒精”，橡皮膜受到的压强不变时，则U形管左右两侧液面的高度差将变大，C符合题意。
故选：BC。
(4)探究液体的压强可能与管内液体的质量有关，必须控制液体的深度相同，小明将2号管倾斜放置，直至1、2号管水柱高度相同，对比1、2号管橡皮膜的鼓起程度可知小红的猜想错误。
(5)在容器的左右两侧分别装入深度相同的不同液体，看到橡皮膜向左侧凸起，则右侧液体压强大，根据p=ρgℎ可知，右侧液体的密度较大，左侧是酒精，右侧是水。
故答案为：(1)高度差；B；(2)液体深度；(3)BC；(4)倾斜；1、2号管水柱高度相同；(5)右。
(1)压强计是通过U形管两侧液面的高度差来反映橡皮膜所受压强的大小；若按压橡皮膜，U形管中的液体能灵活升降，则说明装置不漏气；只要取下软管，让U形管左端液面和大气相通，这样U形管两端的液面就是相平的；
(2)探究液体压强跟深度关系时，控制液体的密度不变，改变液体深度；
(3)根据p=ρgℎ来分析压强和液体密度的关系；
(4)结合控制变量法分析；
(5)液体压强与液体的深度和密度有关；压强越大，则橡皮膜的凸起程度越大。
掌握液体压强大小的影响因素，利用控制变量法探究液体压强大小的影响因素。考查了研究液体压强的特点的实验以及实验过程注意的问题。
20.【答案】小灯泡L断路 1.8 0.26 0.7W 小灯泡实际功率太小 B
【解析】解：(1)闭合开关，调节滑动变阻器，电流表均无示数，说明电路可能断路；电压表示数接近3V，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的支路断路了，即电路故障可能是小灯泡L断路；
(2)第3次实验的电压表、电流表示数如图所示，电压表选用小量程，分度值0.1V，其示数为1.8V；电流表选用小量程，分度值0.02A，其示数为0.26A；
(3)由表可知，当灯泡两端电压为2.5V时，通过灯泡的电流为0.28A，小灯泡额定功率为：
P额=U额I额=2.5V×0.28A=0.7W；
(4)因灯的亮度取决于灯的实际功率，第5次实验灯的实际功率P=UI=0.4V×0.1A=0.04W，远小于灯的额定功率0.7W，所以，看不到小灯泡发光；
(5)根据欧姆定律，第5次实验灯丝的电阻大小R5=U5I5=Ω，电阻大小与导体的长度、横截面积、材料及温度有关；小灯泡在断电一段时间后，在以上因素中，只有温度降低了，而其它因素没有改变，故电阻应小于4Ω，但不能为0，故选B。
故答案为：(1)小灯泡L断路；(2)1.8；0.26；(3)0.7W；(4)小灯泡实际功率太小；(5)B。
(1)闭合开关，调节滑动变阻器，电流表均无示数，说明电路可能断路；电压表示数接近3V，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的支路断路了；
(2)根据两表选用量程确定分度值读数；
(3)根据表中数据结合P=UI算出小灯泡的额定功率；
(4)灯的亮度取决于灯的实际功率，求出第5次灯的实际功率与灯的额定功率比较；
(5)根据欧姆定律求出第5次电阻大小，由影响电阻大小的因素作答。
本题测量小灯泡的电功率，考查故障分析、电表的读数、功率的计算、实际功率与额定功率的不同及影响电阻大小的因素等知识。
21.【答案】解：(1)由图甲可知，整个过程中小梅通过的路程s=2400m，运动的时间t=25min=1500s，整个过程中小海的平均速度：v=st=2400m1500s=1.6m/s；
(2)车的重力：G车=m车g=20kg×10N/kg=200N，
单车对水平路面的压力：F=G车+G人=200N+550N=750N，
单车对水平路面的压强：p=FS=750N1.5×10−2m2=5×104Pa；
(3)由图甲可知，0～5min内小海骑行时做匀速直线运动，且通过的路程s1=1500m，则小海骑行的速度：v1=s1t1=1500m5×60s=5m/s，
骑行时做匀速直线运动，牵引力和受到的阻力是一对平衡力，所以，骑行时的牵引力：F′=f=0.02(G车+G人)=0.02×(200N+550N)=15N，
前5min的骑行功率：P=Wt=F′st=F′v1=15N×5m/s=75W。
答：(1)整个过程中小海的平均速度是1.6m/s；
(2)单车与地面的接触总面积为1.5×10−2m2，骑行过程中单车对水平路面的压强是5×104Pa；
(3)若骑行过程中受到的阻力为总重力的0.02倍，小海前5min的骑行功率是75W。
【解析】(1)根据速度的公式得到平均速度；
(2)单车对水平路面的压力和自身的重力相等，根据p=FS得到骑行过程中单车对水平路面的压强；
(3)根据图甲可知0～5min内小梅骑行时做匀速直线运动，并读出通过的路程，根据v=st求出小梅骑行的速度，小海骑行时做匀速直线运动，牵引力和受到的阻力是一对平衡力，根据F=f=0.02G求出小海骑行时的牵引力，利用P=Wt=Fst=Fv得到前5min的骑行功率。
本题考查了平均速度公式和重力公式、压强公式、功率公式以及二力平衡条件的应用，从图像中获取有用的信息和知道物体对水平面的压力等于自身的重力是关键。
22.【答案】解：(1)由图乙可知，当小灯泡两端的电压为5V时，通过小灯泡的电流为0.3A，
小灯泡的额定功率：PL=ULIL=5V×0.3A=1.5W；
(2)由图甲可知，电阻丝AB与灯泡串联，闭合开关S，无风时OP自然下垂，电阻丝AB接入电路的电阻为15Ω，此时电路中的电流为0.2A，
由IUR可知，电阻丝AB两端的电压：UAB=IRAB=0.2A×15Ω=3V，
由图乙可知，当通过小灯泡的电流为0.2A时，小灯泡两端的电压为2V，
根据串联电路的电压特点可知，电源电压：U=UAB+UL=3V+2V=5V；
(3)由图乙可知，当小灯泡两端的电压为V时，通过小灯泡的电流为0.25A，此时小灯泡的实际功率为PL′=UL′IL′=0.75W，符合要求；
根据串联电路的电流特点可知，电路中的电流I′=IAB′=IL′=0.25A，
根据串联电路的电压特点可知，电阻丝AB两端的电压：UAB′=U−UL′=5V−3V=2V，
由I=UR可知，电阻丝AB接入电路的电阻：RAB′=UAB′IAB′=2V0.25A=8Ω。
答：(1)小灯泡的额定功率为1.5W；
(2)电源电压为5V；
(3)小灯泡的实际功率为0.75W时，电阻丝AB接入电路的电阻为8Ω。
【解析】(1)由图乙可知，当小灯泡两端的电压为5V时，通过小灯泡的电流为0.3A，根据P=UI求出小灯泡的额定功率；
(2)闭合开关S，无风时OP自然下垂，电阻丝AB接入电路的电阻为15Ω，根据欧姆定律求出电阻丝AB两端的电压，由图乙可知，当通过小灯泡的电流为0.2A时，小灯泡两端的电压为2V，根据串联电路的电压特点求出电源电压；
(3)由图乙可知当小灯泡的实际功率为0.75W时，小灯泡两端的电压和通过小灯泡的电流；根据串联电路的电流特点可知电路中的电流；根据串联电路的电压特点可知电阻丝AB两端的电压，根据欧姆定律求出电阻丝AB接入电路的电阻。
本题考查串联电路的特点、欧姆定律、电功率公式的应用，能从图中获取相关信息是解题的关键。
23.【答案】倒立 缩小 实 ① 0.015 0.7
【解析】解：(1)摄像头是凸透镜，相当于照相机，成倒立、缩小的实像；
(2)①由图可知，定值电阻R和探针串联，电压表测量定值电阻R两端的电压，
样品两端的电压为：
U′=U−Uv=1.5V−1V=0.5V；
电路中的电流为：
I=UVR=1V10Ω=0.1A；
根据欧姆定律可知，样品的电阻为：
R样品=U′I=Ω；
根据表格中的数据可知，垃圾的类别为金属，需要放入①垃圾桶中；
②该次检测电阻过程中，检测电路消耗的电能为：
W=UIt=1.5V×0.1A×0.1s=0.015J；
(3)机器人将重1牛的垃圾举高70厘米后所做的功为：
W′=Gℎ=1N×0.7m=0.7J；
水平移动3米的过程中，力的方向是竖直向上的，移动的距离在水平方向上，所以机器人不做功，故所做的总功为W′=0.7J。
故答案为：(1)倒立；缩小；实；(2)①①；②0.015；(3)0.7。
(1)摄像头是凸透镜，相当于照相机；
(2)①由图可知，定值电阻R和探针串联，电压表测量定值电阻R两端的电压，根据串联电路的电压特点求出样品两端的电压，根据电压表示数和定值电阻的阻值求出电路中的电流，根据欧姆定律求出样品的电阻，根据表格中的数据判断出垃圾的类别，进而判断出需要放入哪个垃圾桶中；
②根据W=UIt求出消耗的电能；
(3)根据W=Gℎ求出机器人所做的功。
本题考查了欧姆定律的应用、功的计算以及凸透镜等知识点，明确公式的应用是解题的关键。
24.【答案】0 3 1 mgH (H−ℎ)gηc
【解析】解：(1)①由于物体A保持静止，则叠放在A上的物体B也保持静止，又弹簧测力计的示数为零，即弹簧测力计对物体B没有产生拉力，因此物体B相对于A没有相对运动也没有相对运动的趋势，所以物体B不受摩擦力，即摩擦力为零。
②由于物体B处于静止状态，所以B受力平衡；B水平方向上受到的摩擦力与弹簧测力计对它的拉力是一对平衡力，两个力大小相等，所以摩擦力等于测力计示数，为3N；
拉力F的功率：P=Fv=20N×0.05m/s=1W；
(2)①得物体从A点滑到水平面时，重力做的功为：W=GH=mgH，
即物体在A处具有的重力势能为：EpA=mgH，
②物体在B处具有的重力势能为：EpB=mgℎ，
则物体在水平面上消耗的机械能为：ΔE=EpA−EpB=mgH−mgℎ，
损失的机械能转化为物体内能的效率为η，则增加的内能(吸收的热量)：
Q吸=ΔEη=(mgH−mgℎ)η，
由Q吸=cmΔt可知，到达C点时温度升高了：
Δt=Q吸cm=(mgH−mgℎ)ηcm=(H−ℎ)gηc。123
故答案为：(1)①0；②3；1；(2)①mgH；②(H−ℎ)gηc。
(1)①当两物体间没有相对运动也没有相对运动的趋势时，两物体间没有摩擦力。
②当两物体发生相对运动时，受到的摩擦力为滑动摩擦力；一般情况下，滑动摩擦力的方向与物体相对运动的方向相反；根据二力平衡条件分析摩擦力的大小；根据P=Fv可求拉力F的功率；
(2)①已知物体的质量和A点到水平面的高度，根据W=Gℎ求得物体从A点滑到水平面时，重力做的功；
②物体在圆弧槽内滑动时，重力势能和动能相互转化，机械能守恒，在水平面上滑动时，动能转化为内能，消耗部分机械能。考虑热量散失，根据效率可求物体增加的内能，再利用吸热公式可计算物体到达C点时升高的温度。
本题考查摩擦力、功的计算、机械能的转化和吸热公式的运用，正确判断物体在水平面上消耗的能量是关键。
25.【答案】三原色 磁场对电流的作用 不属于 黄色 4.5
【解析】解：(1)物理学上把红、绿、蓝三种色光叫做色光的三原色；
(2)电动机里是线圈，工作特点是当给电动机通电时，电动机就会转动，电动机是利用磁场对电流的作用制成的；
(3)喷泉喷出水柱在空中形成水雾，水雾在空中的运动属于机械运动，不属于分子热运动，故水雾在空中飞舞不属于分子扩散现象；
(4)图中第10～15秒，只有红灯和绿灯亮，由甲图可知此时喷泉的颜色是黄色；
(5)闭合开关，控制电路中两电阻串联接入电路，当Ua≥6伏时，E两端电压恒为6伏。t=3秒时，由丙图可知电源电压为15V，
串联电路总电压等于各部分电压之和，所以电阻R1两端的电压为：U1=U−UE=15V−6V=9V，
串联电路各处电流相等，由欧姆定律可知此时线圈中通过的电流大小：I=U1R1=9V2Ω=4.5A；
(6)当Ua<6伏时，电路中没有电流通过，水泵不工作；
当线圈中通过的电流I≥2安时，电磁继电器衔铁被吸下，水泵启动喷水，
当通过电路的电流为2A时，此时电阻R1两端的电压为：U1′=I′R1=2A×2Ω=4V，
此时控制电路两端的电压：U′=U1′+UE=4V+6V=10V，
所以当控制电路两端的电压≥10V时，电磁继电器衔铁被吸下，水泵启动喷水，
由丙图可知电压在3s内由0V增大到15V，又在3s内由15V减小到0V，那么每秒电压的变化量为5V，据此推算0～2s内电源电压小于10V，水泵不工作，
2s～4s内电源电压大于等于10V，水泵启动喷水，水泵每秒可喷出水5×10−3米 3，这段时间喷水的质量为：m=ρ水V=1×103kg/m3×2×5×10−3m3=10kg，
4s～8s内电源电压小于10V，水泵不工作，水的质量保持不变，8s～10s内电源电压大于等于10V，水泵启动喷水，水泵每秒可喷出水5×10−3米 3，这段时间喷水的质量不变，也是10kg，
10s～12s内电源电压小于10V，水泵不工作，水的质量保持不变，
0～12s水泵喷水的总质量m变化曲线如图：
。
故答案为：(1)三原色；(2)磁场对电流的作用；(3)不属于；(4)黄色；(5)4.5；(6)见上图。
(1)物理学上把红、绿、蓝三种色光叫做色光的三原色；
(2)电动机的工作原理：通电线圈在磁场中受力转动，即磁场对电流的作用；
(3)不同的物质在相互接触时，物质的分子互相进入对方的现象就叫扩散现象；
(4)图中第10～15秒，只有红灯和绿灯亮，由甲图可知此时喷泉的颜色；
(5)闭合开关，控制电路中两电阻串联接入电路，根据串联电路电压规律可知电阻R1两端的电压，根据串联电路电流特点结合欧姆定律可知线圈中通过的电流大小；
(6)根据欧姆定律结合串联电路电压规律可知水泵启动喷水时的电源电压，根据丁图可知电压的变化规律，进一步确定水泵启动喷水时间，根据密度公式计算水泵喷水的质量，据此作出0～12秒水泵喷水的总质量m变化曲线。
本题考查光的三原色的混合、磁场对电流的作用、串联电路特点、欧姆定律、密度公式的灵活运用，正确读取图中信息是解题的关键。数据序号
1
2
3
4
5
电压U/V
2.9
2.5
1.2
0.4
电流I/A
0.29
0.28
0.22
0.1
灯泡亮度
非常明亮
正常发光
暗红
非常微弱
看不到发光
样品电阻值/Ω
垃圾类别
小于10
金属
10～30
餐厨
大于30
其他
1.戴口罩是防止新冠病毒传播的有效措施之一。如图所示，医用外科口罩由口罩体、鼻夹、口罩带组成，口罩体采用三层工艺制成。下列说法不正确的是( )
A. 口罩体的长度约为175mm
B. 一只医用外科口罩的质量约为50g
C. 口罩体中带有静电的熔喷布具有吸引轻小物体的性质
D. 佩戴口罩时，轻压鼻夹能使其与鼻梁贴合，说明力可以改变物体的形状
2.曾侯乙编钟包含若干个大小不同的钟，用大小相同的力敲击不同的钟，发出的钟声不同，这是指声音的什么特性不同( )
A. 响度B. 音调C. 音色D. 传播速度
3.2023年9月23日，第19届亚洲运动会盛大开幕。本届亚运会首次探索使用了更高频率范围的5.5G网络。5.5G网络通讯传输的信息量比5G网络大大提升，为开幕式现场数字点火仪式、裸眼3D的江南盛景呈现、灿烂的电子烟花秀等提供了坚实保障。与“5G网络”相比，“5.5G网络”所使用的电磁波( )
A. 传播速度更大B. 波长更短C. 传播速度更小D. 波长更长
4.清池茶历史悠久，是金沙县“三宝”之一。清池茶，外形扁、平、直、光滑匀整；色泽翠绿油润；香气高爽持久；汤色黄绿、明亮；滋味鲜爽；叶底嫩绿、鲜明、匀齐完整。如图所示，一杯香茶端到客人面前，茶香四溢，下列说法正确的是( )
A. 热的茶水含有的热量多
B. 茶水冷却过程中，分子热运动越来越剧烈
C. 茶水太烫，喝茶时用嘴吹一吹，使茶水的内能减少，温度降低
D. 烧水时水蒸气将壶盖顶起是机械能转化为内能
5.下列关于光现象形成原因的对应关系都正确的一组是( )
A. 对镜梳妆——光的反射；“镜花水月”——光的折射
B. 黑板反光——光的镜面反射；“一叶障目”——光的直线传播
C. 凿壁借光——光的反射；“海市蜃楼”——光的折射
D. 雨后彩虹——光的反射；“立竿见影”——光的直线传播
6.如图所示电路中，电源电压恒定不变，当开关S断开时电压表的读数为U1，当开关S闭合时电压表的读数为U2，且U1：U2=3：2，则( )
A. R1：R2=1：2
B. R1：R2=2：1
C. R1：R2=1：3
D. R1：R2=3：1
7.线上教学期间，居家学习的小明进行实验探究：将水平桌面上的甲、乙两只相同的塑料杯中分别装满水，把两个体积相同的小球分别放入两杯中，两小球静止时如图所示，则( )
A. 甲杯中小球的密度大
B. 乙杯中小球所受浮力小
C. 甲杯底部受到水的压强小
D. 两杯对桌面的压强一样大
二、非选择题（共79分）
8.在舞台上喷撒干冰(固态二氧化碳)可以产生白雾，形成“云雾缭绕”的效果。这种雾气的产生过程是：干冰迅速______(填物态变化名称)成为气态，______(填“吸收”或“放出”)大量的热，使空气中的水蒸气______(填物态变化名称)形成小水滴。
9.某城市铁路车站的设计方案如图所示，进站和出站的轨道都与站台构成一个缓坡，火车进站时靠惯性就能冲上缓坡，把______能转化成重力势能，使速度______(填“增大”、“减小”、“不变”)。出站时，又把储存的______能转化成动能，有效地利用了能量。
10.为了加强管理，某单位利用人工智能技术，实行刷脸考勤制度。如图，当人走近摄像头时，光源自动打开，照亮______(选填“人脸”或“显示屏”)。摄像头相当于一个______透镜，将人成像于屏上，并与录入的信息进行比对，从而记录考勤。要使屏幕上的像更大些，人应该离镜头______些(选填“远”或“近”)。
11.如图是研究“电流通过导体产生的热量和______大小的关系”的实验，通电时间相同时，R1产生的热量______(选填“大于”“小于”或“等于”)R2产生的热量。若通过R1的电流为1A，则通电1min后，R2产生的热量为______J。
12.如图，快递公司正借助传送带分捡包裹。传送带的表面往往比较粗糙，其目的是______，包裹与传送带一起做水平匀速直线运动时，以传送带为参照物，则包裹是______(选填“静止”或“运动”)的。若长方体包裹长50cm，宽20cm，高10cm，质量为20kg，则包裹平放在水平传送带上时对传送带的压强为______Pa。(g=10N/kg)
13.如图甲所示，在探究斜面机械效率的小组活动中，分别将A、B两个完全相同的物体拉到斜面顶端，做功情况如图乙所示，对物体A做的总功是______J，对物体A做的有用功是______J，对物体B做功的机械效率是______。
14.如图所示，电路中电源电压恒为4.5V，电压表量程为0～3V；电流表的量程为0～0.6A，滑动变阻器的规格为“35Ω；2A”，灯泡铭牌标有“3V；0.5A”的字样(忽略灯丝电阻变化)。闭合开关，为了保证电路的安全，电路中允许通过最大电流为______A，调节滑动变阻器，则滑动变阻器允许调节的范围是______Ω；在电压表达到最大值时，整个电路在1min内消耗的电能是______J。
15.请在物体在斜面上保持静止，在图中画出物体受到的力的示意图。
16.根据平面镜成像的特点，在图中画出物体AB在平面镜中所成的像A′B′。
17.电源电压恒定不变，闭合开关S，小磁针静止时其N、S极如图所示，且电路能改变电磁铁磁性的强弱，请在虚线框内将电路图补充完整。
18.(1)测量图1中的物体的长度时，选用______(选填“甲”或“乙”)刻度尺测量更准确，测得物体的长度为______cm。
(2)在研究“不同物质的温度变化与吸热关系”实验中，取质量和初温都相同的甲、乙两种液体。分别装入相同烧杯中，用相同的加热器加热，如图2所示。
①图3为某时刻的温度，其示数为______。
②分析图4可知，吸收相同热量，______液体温度升得更高，______液体更适合作汽车发动机的冷却液。(均选填“甲”或“乙”)
③如图4所示，通过分析计算可知甲、乙液体的比热容之比为______。
19.如图是“探究影响液体内部压强大小因素”的实验。
(1)图中压强计通过U形管两侧______反映橡皮膜所受压强的大小。实验前检查实验装置，观察到如图甲所示的情景，应该进行以下哪项操作______；
A.从U形管内向外倒出适量水
B.拆除软管重新安装
C.向U形管内添加适量水
(2)调整器材后小明完成了图乙、丙所示实验，分析可知液体的压强与______有关；
(3)为探究液体压强与液体密度的关系，小明又完成了丁图所示实验，对比丙、丁两次实验发现两次U形管两侧水面高度差对比不明显，为使实验现象更加明显下列操作可行的是______；
A.将丁图中金属盒下移
B.丁烧杯中换用密度更大的液体
C.将U形管中的水换成密度更小的酒精
(4)如图戊所示，1、2是两根完全相同的细玻璃管，管的一端封有相同橡皮薄膜，在管中装入不等量的水，薄膜鼓起的程度不同。据此小红猜想：液体的压强可能与管内液体的质量有关。小明将2号管______放置，直至______，对比1、2号管橡皮膜的鼓起程度可知小红的猜想错误；
(5)为了检验“液体内部的压强与液体密度有关”这一结论，在图己的装置中，容器的左右两侧分别装入深度相同的水和酒精，看到橡皮膜向左侧凸起。由此你可以判断______(选填“左”或“右”)侧的液体是水。
20.用两节新电池做“测量小灯泡L的电功率”实验(小灯泡额定电压2.5V)。
(1)根据实验目的，连接图的电路后进行实验。闭合开关，调节滑动变阻器，电流表均无示数、电压表示数接近3V，则电路故障可能是______。
(2)排除电路故障，移动滑动变阻器，电压表、电流表的示数及灯泡亮度如表。第3次实验的电压表、电流表示数如图所示。由图可知，测得U= ______V；I= ______A。
(3)小灯泡的额定功率是______。
(4)第5次实验看不到小灯泡发光，原因是______。
(5)合理猜想：小灯泡在断电一段时间后，灯丝的电阻值可能是______。
A.0Ω
B.3Ω
C.4Ω
D.8.9Ω
21.周末，重为550N小海同学沿情侣路骑行，其路程与时间关系图像如图甲所示，小海所骑的单车如图乙所示，单车质量为20kg，g取10N/kg。试计算：
(1)整个过程中小海的平均速度；
(2)单车与地面的接触总面积为1.5×10−2m2，求骑行过程中单车对水平路面的压强；
(3)若骑行过程中受到的阻力为总重力的0.02倍，求小海前5min的骑行功率。
22.小明设计了如图甲所示的风速仪，电源电压恒定，灯泡的额定电压为5V，灯泡的I−U关系图像如图乙所示，AB为粗细均匀的电阻丝，总电阻为15Ω，OP为不计电阻的金属细杆(与AB接触良好)，闭合开关S，无风时OP自然下垂，此时电流表的示数为0.2A。求：
(1)小灯泡的额定功率；
(2)电源电压；
(3)小灯泡的实际功率为0.75W时，电阻丝AB接入电路的电阻。
23.为提高垃圾分类效率，小科设计了如图甲所示的垃圾分类机器人，它捡起垃圾时，会快速从垃圾上取出标准规格的样品，通过机械手上的探针检测样品的电阻大小来识别垃圾的类别，并投入相应的垃圾桶。该机器人检测电路如图乙所示。各类垃圾样品的电阻参考值如表。
(1)机器人通过摄像头获得二维码，成的像是______、______的______像来识别垃圾桶。
(2)机器人从某块垃圾上取样检测时，检测电路电压表读数1V，检测时间为0.1s。
①通过计算说明应将该垃圾放入图丙中______(选填“①”、“②”或“③”)垃圾桶。
②该次检测电阻过程中，检测电路消耗的电能______J。
(3)机器人将重1牛的垃圾举高70厘米后再水平移动3米，放入相应的垃圾桶。该过程中机器人至少对垃圾做了______J的功。
24.(1)用如图1所示装置测物体B受到的摩擦力。拉力F水平向左，不计弹簧测力计重，所用弹簧测力计已调零。完成下列问题：
①当F=5N时，物体A保持静止，弹簧测力计示数为零，此时物体B受到的摩擦力为______N；
②当F=20N时，物体A以5cm/s的速度水平向左运动，弹簧测力计示数为3N且保持不变，此时物体B受到的摩擦力为______N，拉力F的功率为______W；
(2)如图2所示，为两个光滑的圆弧槽和一段粗糙的水平面相连接的装置。将质量为m的物体从左侧圆弧槽A点由静止释放，最高到达右侧圆弧槽B点处，然后再次滑下，最高到达左侧圆弧槽C点处。其中A、B两点距离水平面的高度分别为H、ℎ(忽略空气阻力)。【已知：重力势能的减小量等于重力所做的功】
①物体从A点滑到水平面时，重力所做的功为______(用题目中的符号表示)；
②物体从A点滑到B点的过程中，损失的机械能转化为物体内能的效率为η，则物体到达B点时温度升高了______。(物体比热容用c表示)
25.音乐喷泉(图甲)是集声光电技术于一体的装置，一方面通过电脑采集音乐的声音频率特征，并将其转化为控制信号，控制水泵喷出水柱，形成喷泉；另一方面，让红、绿、蓝三种色灯照射到水柱上，通过电脑控制三种色灯亮暗让水柱变换颜色，呈现美轮美奂的视觉效果。如图乙为控制喷泉工作的模拟电路，控制电路电源电压Ua。呈周期性变化(如图丙所示)，定值电阻R1=2Ω，E为具有特殊功能的电子元件，当Ua<6V时，电路中没有电流通过；当Ua≥6V时，E两端电压恒为6V。当线圈中通过的电流I≥2A时，电磁继电器衔铁被吸下，水泵启动喷水。
(1)物理学上把红、绿、蓝三种色光叫做光的______。
(2)图乙中水泵主要部件是电动机，电动机是利用______(选填“电流的磁效应”、“磁场对电流的作用”或“电磁感应现象”)来工作的。
(3)喷泉喷出水柱在空中形成水雾，这水雾在空中飞舞______(选填：“属于”或“不属于”)分子扩散现象。
(4)如图丁为红绿蓝三种色光混合后的示意图，某段时间喷泉一组色灯的红、绿、蓝色灯亮暗变化规律如图戊，图中第10～15s喷泉的颜色是______。
(5)t=3s时，线圈中通过的电流是______A。
(6)已知水泵每秒可喷出水的体积为5×10−3m3，在图戌中画出0～12s水泵喷水的总质量m随时间的变化曲(ρ水=1×103kg/m3,g=10N/kg)。
答案和解析
1.【答案】B
【解析】【分析】
①不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断不正确的是哪一个；
②带电体有吸引轻小物体的性质；
③力的作用效果有二：改变物体的形状，改变物体的运动状态。
【解答】
A、中学生伸开手掌，大拇指指尖到中指指尖的距离(一拃)大约15cm，口罩体的长度略大于此数值，在17.5cm=175mm左右。故A正确；
B、一个乒乓球的质量约3g，一只医用外科口罩的质量与此差不多，约为3g。故B不正确；
C、带电体能吸引轻小物体，口罩拥有很强的防护能力，是因为带静电的熔喷布能吸附轻小的飞沫。故C正确；
D、力可以改变物体的形状，所以轻压鼻夹能使其与鼻梁贴合。故D正确。
故选：B。
2.【答案】B
【解析】解：用大小相同的力敲击不同的钟，编钟的质量不同(体积不同)，振动的快慢不同，即振动频率不同，所以发出声音的音调不同，故只有B符合题意。
故选：B。
声音的三个特征包括音调、响度和音色；音调的高低与发声体的振动频率有关，频率越大，音调越高；响度的大小与振幅和距离声源的远近有关，在距离一定时，振幅越大，响度越大；音色反映了声音的品质与特色，与发声体的材料和结构有关，是辨别不同声音的依据。
本题考查了响度、音调和音色的区分，关键要知道用相同大小的力敲击大小不同的编钟时，不同编钟的振动频率不同。
3.【答案】B
【解析】解：与“5G网络”相比，“5.5G网络”所使用的电磁波，波长更短，频率更高，单位时间内传输的容量大，在同种均匀介质中电磁波传播的速度相同，故B正确，ACD错误。
故选：B。
不同频率的电磁波在同种均匀介质中的传播速度是相同的；
电磁波的波长越短，频率越高。
本题考查的是电磁波的特点及应用；知道电磁波的波长越短，频率越高。
4.【答案】C
【解析】解：A、热量是过程量，不能说含有热量的多少，只能说吸收和放出热量，故A错误；
B、茶水在冷却过程中，放出热量，温度降低，内能减少，分子热运动越来越平缓，故B错误；
C、茶水太烫，喝茶时用嘴吹一吹，加快了水的蒸发，蒸发带走热量，所以减少了茶水的内能，使茶水的温度降低，故C正确；
D、水壶里的水烧开时，水蒸气把壶盖顶起，水蒸气对壶盖做功，水蒸气的内能转化为壶盖的机械能，故D错误。
故选：C。
(1)热量是一个过程量，不是一个状态量，热量描述了物体发生热传递时，传递能量的多少，不能说物体含有多少热量；
(2)温度越高，分子运动越剧烈；
(3)蒸发是汽化的方式之一，蒸发吸热；
(4)气体膨胀对外做功，将内能转化为机械能。
本题考查了对热量概念的认识，对分子动理论的理解，对物体内能改变的掌握，有一定综合性，但难度不大。
5.【答案】B
【解析】解：A.对镜梳妆时能看到镜中的“自己”，是平面镜成像，平面镜成像是光的反射形成的。镜花是指光线从花射到镜子，在镜子上发生反射，从而进入人的眼睛。水月则是指月亮反射太阳的光线，射到水面，然后在水面上发生反射，从而进入人的眼睛。因此，镜花水月都是光的反射现象，是平面镜成像形成的。故A错误；
B.黑板反光是由于光线在黑板表面发生镜面反射所造成的。“一叶障目”指的是当一片叶子挡在眼前时，它会挡住沿直线传播的光，使得人眼无法看到叶子后面的物体，其原理是光的直线传播，故B正确；
C.“海市蜃楼”是光在不均匀的介质中传播时发生折射形成的；凿壁借光，其典故是小匡衡在墙上凿一个洞时，邻居家的光就能够沿直线传播透射进来，使得室内得到照明，其原理是光的直线传播，故C错误；
D.雨后彩虹，是光在不均匀的介质中传播时发生折射形成的。立竿见影，描述的是在阳光下竖起竿子后立刻看到影子的现象，它实际上是利用了光的直线传播原理。故D错误。
故选：B。
(1)光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、影子的形成、日食和月食等；
(2)光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
(3)光线在同种不均匀介质中传播或者从一种介质斜射入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的。
本题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射的理解，考查了学生理论联系实际的能力，在学习过程中要善于利用所学知识解释有关现象。
6.【答案】A
【解析】解：当开关S断开时，电压表测电源电压，电压表的读数为U1，
当开关S闭合时，两电阻串联接入电路，电压表测R2两端的电压，电压表的读数为U2，
已知U1：U2=3：2，串联电路各处电流相等，串联电路总电压等于各部分电压之和，根据欧姆定律可得R1R2=U1−U2IU2I=U1−U2U2=3−22=12。
故选：A。
当开关S断开时，电压表测电源电压，电压表的读数为U1，
当开关S闭合时，两电阻串联接入电路，电压表测R2两端的电压，电压表的读数为U2，
已知U1：U2=3：2，根据串联电路电流特点、串联的电压规律结合欧姆定律计算两电阻阻值之比。
本题考查串联电路特点和欧姆定律的灵活运用，属于基础题。
7.【答案】D
【解析】解：
AB、两个小球的体积相同，由图可知，乙中小球排开的水的体积大，根据阿基米德原理F浮=ρ液gV排可知，乙中小球受到的浮力大；甲中小球漂浮，受到的浮力等于自身的重力；乙杯中小球悬浮，受到的浮力等于自身的重力，由于乙杯中小球受到的浮力大，所以乙杯中小球的重力大，根据m=Gg可知，乙杯中小球的质量大，甲杯中小球的质量小，由于两球的体积相同，由ρ=mV得甲杯中小球的密度小，故AB错误；
C、容器中液面相平，根据p=ρgℎ知甲、乙杯底部受到水的压强相等，故C错误；
D、根据阿基米德原理和物体沉浮条件可知，G排=F浮=G物，杯子对桌面的压力等于杯子、杯内水和小球的总重力，所以两杯对水平桌面的压力F甲=G甲球+G甲水+G杯=G甲排+G甲水+G杯，F乙=G乙球+G乙水+G杯=G乙排+G乙水+G杯，由图可知，G甲排+G甲水=G乙排+G乙水，故甲杯对水平桌面的压力等于乙杯对水平桌面的压力，杯子的受力面积相同，根据p=FS可知，桌面受到的压强相同，故D正确。
故选：D。
(1)根据两个小球的状态，利用阿基米德原理分析浮力的大小关系；根据物体的浮沉条件得出小球受到的浮力与重力的大小关系；根据m=Gg可知小球的质量的大小关系，由密度公式判断出甲、乙杯中小球密度的关系；
(2)根据p=ρgℎ判断出甲、乙杯底部受到水压强的关系；
(3)容器对桌面的压力等于杯子重力、水的重力、小球的重力的和，据此分析两个杯子总重力的大小，根据p=FS分析桌面受到的压强的大小关系。
本题考查了物体浮沉条件、阿基米德原理、压力和压强大小的比较等，综合性强。
8.【答案】升华 吸收 液化
【解析】解：舞台上喷撒出的干冰迅速升华，由固态变成气态，吸收大量的热，使空气中的水蒸气遇冷液化形成小水滴，从而形成“云雾缭绕”的效果。
故答案为：升华；吸收；液化。
物质从固态变为液态的过程叫做熔化，物质从液态变为固态的过程叫做凝固；物质从液态变为气态的过程叫做汽化，物质从气态变为液态的过程叫做液化；物质从固态直接变为气态的过程叫升华，物质从气态直接变为固态的过程叫凝华。
六种物态变化过程中，放热的有：凝固、液化、凝华；吸热的有：熔化、汽化、升华。
分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。
9.【答案】动 减小 重力势
【解析】解：在进站时，列车的高度升高了，把列车的动能转化成了列车的重力势能；当出站时，高度减小，又把列车的重力势能转化成了动能，从而有效节约能量。
故答案为：动；减小；重力势。
当物体的高度升高时，物体的重力势能就会增加，动能就会减小，当高度减小时，物体的重力势能会转化为动能。
本题是对势能和动能之间转化的直接应用，题目比较简单。
10.【答案】人脸 凸 近
【解析】解：只有将更多的光射到人脸上时，才会有更多的光被反射，才能清楚地看到人脸通过镜头所成的像，所以当人靠近摄像头时，光源自动打开，照亮人脸；
摄像镜头实际上是一个凸透镜，人在凸透镜的二倍焦距以外，成倒立、缩小的实像。
若要使成的像变大些，应增大像距，减小物距，即摄像头靠近人，同时镜头向前伸。
故答案为：人脸；凸；近。
(1)想看清物体必须有足够的光线，物体的光线足够明亮成的像才更清晰；
(2)凸透镜成像时，u>2f，成倒立、缩小的实像，应用于照相机和摄像头；
(3)凸透镜成实像时，物距减小，像距变大，像变大。
凸透镜成像的三种情况和应用，在凸透镜成像习题中有重要的应用，一定要熟练掌握。
11.【答案】电流 大于 75
【解析】解：由图可知，两个密封容器中的电阻均为5Ω，电阻相等，右侧容器外并联了一个与容器内电阻阻值相同的电阻R3，起到分流的作用，此时通过R2和R3的电流相等且小于通过R1的电流，所以本实验探究的是电流通过导体产生的热量和电流大小的关系；
通电相同时间，容器内电阻相等，通过R1的电流大于通过R2的电流，根据Q=I2Rt可知，R1产生的热量大于R2产生的热量；
因为R2和R3的电阻相等且并联电压相等，所以通过它们的电流相等，由并联电路电流规律可知，通过R2的电流为
I2=I12=1A2=0.5A，
R2产生的热量为
Q=I22R2t=(0.5A)2×5Ω×60s=75J。
故答案为：电流；大于；75。
】由图分析电路的连接方式，根据电路特点分析两电阻的电流关系，根据焦耳定律分析可得R1、R2产生热量的关系，根据并联电路特点结合欧姆定律可得通过电阻R1的电流，根据Q=I2Rt计算若通过R1的电流为1A时，通电1min后R2产生的热量。
本题考查焦耳定律的应用，关键是正确分析电路的连接方式从而得到通过两个电阻的电流关系。
12.【答案】增大摩擦力 静止 2000
【解析】解：快递公司正借助传送带分捡包裹，传送带的表面往往比较粗糙，其目的是增大摩擦力；
包裹与传送带一起做水平匀速直线运动时，以传送带为参照物，包裹的位置没有发生变化，则包裹是静止的；
由题知，长方体包裹长50cm，宽20cm，高10cm，质量为20kg，
包裹平放在水平传送带上时对传送带的压力：F=G=mg=20kg×10N/kg=200N，
受力面积：S=50cm×20cm=1000cm2=0.1m2，
包裹平放在水平传送带上时对传送带的压强：p=FS=200N0.1m2=2000Pa。
故答案为：增大摩擦力；静止；2000。
压力相同时，增大接触面的粗糙程度可增大摩擦力；
若物体相对于参照物的位置发生了变化，则物体是运动的；若物体相对于参照物的位置没有发生变化，则物体是静止的；
根据F=G=mg求出包裹平放在水平传送带上时对传送带的压力，根据长方形的面积公式求出受力面积，根据p=FS求出包裹平放在水平传送带上时对传送带的压强。
本题考查了增大摩擦力的方法、运动和静止的相对性、压力和压强的计算，是一道综合题。
13.【答案】3 2 80%
【解析】解：由乙图知，对物体A做的总功是3J，对物体A做的额外功是1J，
用功与额外功的和叫总功，则对物体A做的有用功WA有用=WA总−WA额=3J−1J=2J，
如图甲，分别将A、B两个完全相同的物体拉到斜面顶端，G和ℎ相等，则做的有用功相等，即WB有用=WA有用=2J，
由乙图知，对物体A做的总功是2.5J，
则对物体B做功的机械效率是ηB=WB有用WB总=2J2.5J×100%=80%。
故答案为：3；2；80%。
读图知对物体A、B做的总功、对A做的额外功，根据有用功与额外功的和叫总功求出对A做的有用功，然后根据W=Gℎ得出对物体A、B做的有用功相等，最后利用效率公式计算机械效率。
本题考查使用斜面时有用功、额外功、总功和机械效率的计算，难度不大，解题的关键是读懂柱状图，并能从中获取相关信息加以计算。
14.【答案】0.5 3～12 67.5
【解析】解：由欧姆定律可知，灯丝的电阻
RL=ULIL=3V0.5A=6Ω，
由图可知，小灯泡L与滑动变阻器串联，为了保证电路的安全，电路中的电流不能超过灯泡正常工作时的电流，即I大=0.5A；由欧姆定律可知，电路中的最小总电阻
R=UI=2V0.2A=10Ω，
根据串联电路的电阻特点可知，滑动变阻器允许接入的最小阻值
R=UI=2V0.2A=10Ω，
为了保证电压表安全，最大电压不能超过电压表的最大测量范围，电压表的示数最大值为3V，此时灯泡两端的电压为
UL′=U−UV=4.5V−3V=1.5V，
则此时通过灯泡的电流
I_L
根据串联电路的电流特点可知，此时通过滑动变阻器的电流
I滑=IL′=0.25A
由I=UR可知，滑动变阻器允许接入电路的最大阻值
R=UI=2V0.2A=10Ω，
故滑动变阻器允许调节的范围是3～12Ω；
当电压表示数为3V时，电路中的电流I=0.25A，整个电路在1min内消耗的电能
W=UIt=4.5V×0.25A×60s=67.5J。
故答案为：0.5；3～12；67.5。
(1)根据灯泡的规格可以计算出灯丝的电阻，以及电路中的最大电流；利用欧姆定律可以计算出电路中最小总电阻，根据串联电路的电阻特点，可以求出滑动变阻器允许接入的最小阻值；
(2)为了电压表安全，电压表的示数最大值为3V，根据串联电路的电压特点，可以求出此时灯泡两端的电压，利用欧姆定律可以计算出此时电路中的电流；根据串联电路的电流特点，结合欧姆定律可以计算出滑动变阻器允许接入电路的最大阻值；
(3)利用W=UIt可以计算出整个电路在1min内消耗的电能。
本题考查欧姆定律的应用和电功的计算，知道电路中允许的最大电流和电压表的最大示数是解题的关键。
15.【答案】解：物体受重力G、支持力F、摩擦力f，重力从重心竖直向下画，支持力从重心垂直斜面斜向上画，摩擦力平行斜面向上画，并分别标出符号，如图：
【解析】斜面上的物体受到重力G、支持力F、摩擦力f，三个力均可画在重心上，重力方向竖直向下，支持力方向垂直斜面斜向上，摩擦力方向平行斜面向上。
作力的示意图，首先要确定力的三要素大小、方向、作用点，再用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点。
16.【答案】解：先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如图所示：
【解析】平面镜成像的特点是：像与物关于平面镜对称，可以先作出物体AB端点的像点A′、B′，连接A′、B′即为物体AB在平面镜中所成的像。
作物体在平面镜中所成的像，常用方法是：作出端点(或关键点)的像点，用虚线连接像点得到物体的像。
17.【答案】解：根据磁极间的相互作用规律可知，通电螺线管的左端应为N极，再由右手螺旋定则得出电流从右边的导线流入，同时在电路中串联滑动变阻器。如图所示。
【解析】由磁极间的相互作用规律可知，通电螺线管的左端应为N极，再由右手螺旋定则得出电流从左边的导线流入，通电螺线管的磁性要发生变化，应在电路中串联滑动变阻器。
利用磁极间的相互作用和安培定则判断电磁铁的极性和电流的流向是本题的突破口，滑动变阻器的接入则考查了影响电磁铁磁性强弱的因素。
18.【答案】乙 3.21 39℃ 乙 甲 2：1
【解析】解：(1)图1、2中刻度尺的分度值分别为1cm和0.1cm。故并测量图1中的物体的长度时，选用乙刻度尺测量更准确，测得物体的长度为：
5.21cm−2.00cm=3.21cm；
(2)①图3温度计分度值为1℃，某时刻的温度示数为39℃；
②分析图4可知，加热相同时间，吸收相同热量，乙液体温度升得更高，甲液体的比热容大，根据Q=cmΔt，在质量和升高的温度相同时，甲吸热多，故甲液体更适合作发动机的冷却液；
③如图4可知，升高10℃，甲、乙的加热时间分别为20s和10s，由转换法，甲、乙的吸热之比为2：1，根据Q=cmΔt可知，在质量和升高的温度相同的情况下，吸热与比热容成正比，甲、乙液体的比热容之比为2：1。
故答案为：(1)乙；(2)3.21；(2)①39℃；②乙；甲；③2：1。
(1)确定图1、2中刻度尺的分度值，测量物体的长度时，分度值越小的刻度尺准确度越高；
(2)①根据图3温度计分度值读数；
②我们使用相同的酒精灯(或加热器)通过加热时间的长短来比较吸热多少，这种方法叫转换法；
使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强；根据Q=cmΔt分析；
③由图4得出升高10℃甲、乙的加热时间，由转换法得出甲、乙的吸热之比；根据Q=cmΔt可知，在质量和升高的温度相同的情况下，吸热与比热容成正比。
本题考查刻度尺的选用及读数，同时研究不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法和Q=cmΔt的运用。
19.【答案】高度差 B 液体深度 BC 倾斜 1、2号管水柱高度相同 右
【解析】解：(1)压强计是通过U形管两侧液面的高度差来反映橡皮膜所受压强的大小，高度差越大，说明橡皮膜受到的压强越大，这种研究方法叫转换法。
当压强计的橡皮膜没有受到压强时，U形管中液面应该就是相平的，若U形管中的液面出现了高度差，就说明软管中的气体压强大于大气压，在压力差的作用下，U形管中的液面出现高度差；观察图甲发现，组装器材时，U形管两侧液面不相平，为了使U形管两侧液面相平，应取下软管重新安装，故选B。
(2)对比乙、丙两图，金属盒没入水中的深度增大，U形管两边液面的高度差逐渐变大，所以在液体密度一定时，液体越深，液体压强越大，所以液体压强跟液体深度有关。
(3)A.探究液体压强与液体密度的关系，根据控制变量法原则要控制液体深度相同，因此不能单独改变丁图中金属盒的位置，故A不符合题意；
B.根据p=ρgℎ可知，液体的密度越大，深度越大，压强越大，所以在“丁烧杯中换密度差更大的液体”U形管左右两侧液面的高度差将变大，故B符合题意；
C.“将U形管中的水换成密度更小的酒精”，橡皮膜受到的压强不变时，则U形管左右两侧液面的高度差将变大，C符合题意。
故选：BC。
(4)探究液体的压强可能与管内液体的质量有关，必须控制液体的深度相同，小明将2号管倾斜放置，直至1、2号管水柱高度相同，对比1、2号管橡皮膜的鼓起程度可知小红的猜想错误。
(5)在容器的左右两侧分别装入深度相同的不同液体，看到橡皮膜向左侧凸起，则右侧液体压强大，根据p=ρgℎ可知，右侧液体的密度较大，左侧是酒精，右侧是水。
故答案为：(1)高度差；B；(2)液体深度；(3)BC；(4)倾斜；1、2号管水柱高度相同；(5)右。
(1)压强计是通过U形管两侧液面的高度差来反映橡皮膜所受压强的大小；若按压橡皮膜，U形管中的液体能灵活升降，则说明装置不漏气；只要取下软管，让U形管左端液面和大气相通，这样U形管两端的液面就是相平的；
(2)探究液体压强跟深度关系时，控制液体的密度不变，改变液体深度；
(3)根据p=ρgℎ来分析压强和液体密度的关系；
(4)结合控制变量法分析；
(5)液体压强与液体的深度和密度有关；压强越大，则橡皮膜的凸起程度越大。
掌握液体压强大小的影响因素，利用控制变量法探究液体压强大小的影响因素。考查了研究液体压强的特点的实验以及实验过程注意的问题。
20.【答案】小灯泡L断路 1.8 0.26 0.7W 小灯泡实际功率太小 B
【解析】解：(1)闭合开关，调节滑动变阻器，电流表均无示数，说明电路可能断路；电压表示数接近3V，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的支路断路了，即电路故障可能是小灯泡L断路；
(2)第3次实验的电压表、电流表示数如图所示，电压表选用小量程，分度值0.1V，其示数为1.8V；电流表选用小量程，分度值0.02A，其示数为0.26A；
(3)由表可知，当灯泡两端电压为2.5V时，通过灯泡的电流为0.28A，小灯泡额定功率为：
P额=U额I额=2.5V×0.28A=0.7W；
(4)因灯的亮度取决于灯的实际功率，第5次实验灯的实际功率P=UI=0.4V×0.1A=0.04W，远小于灯的额定功率0.7W，所以，看不到小灯泡发光；
(5)根据欧姆定律，第5次实验灯丝的电阻大小R5=U5I5=Ω，电阻大小与导体的长度、横截面积、材料及温度有关；小灯泡在断电一段时间后，在以上因素中，只有温度降低了，而其它因素没有改变，故电阻应小于4Ω，但不能为0，故选B。
故答案为：(1)小灯泡L断路；(2)1.8；0.26；(3)0.7W；(4)小灯泡实际功率太小；(5)B。
(1)闭合开关，调节滑动变阻器，电流表均无示数，说明电路可能断路；电压表示数接近3V，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的支路断路了；
(2)根据两表选用量程确定分度值读数；
(3)根据表中数据结合P=UI算出小灯泡的额定功率；
(4)灯的亮度取决于灯的实际功率，求出第5次灯的实际功率与灯的额定功率比较；
(5)根据欧姆定律求出第5次电阻大小，由影响电阻大小的因素作答。
本题测量小灯泡的电功率，考查故障分析、电表的读数、功率的计算、实际功率与额定功率的不同及影响电阻大小的因素等知识。
21.【答案】解：(1)由图甲可知，整个过程中小梅通过的路程s=2400m，运动的时间t=25min=1500s，整个过程中小海的平均速度：v=st=2400m1500s=1.6m/s；
(2)车的重力：G车=m车g=20kg×10N/kg=200N，
单车对水平路面的压力：F=G车+G人=200N+550N=750N，
单车对水平路面的压强：p=FS=750N1.5×10−2m2=5×104Pa；
(3)由图甲可知，0～5min内小海骑行时做匀速直线运动，且通过的路程s1=1500m，则小海骑行的速度：v1=s1t1=1500m5×60s=5m/s，
骑行时做匀速直线运动，牵引力和受到的阻力是一对平衡力，所以，骑行时的牵引力：F′=f=0.02(G车+G人)=0.02×(200N+550N)=15N，
前5min的骑行功率：P=Wt=F′st=F′v1=15N×5m/s=75W。
答：(1)整个过程中小海的平均速度是1.6m/s；
(2)单车与地面的接触总面积为1.5×10−2m2，骑行过程中单车对水平路面的压强是5×104Pa；
(3)若骑行过程中受到的阻力为总重力的0.02倍，小海前5min的骑行功率是75W。
【解析】(1)根据速度的公式得到平均速度；
(2)单车对水平路面的压力和自身的重力相等，根据p=FS得到骑行过程中单车对水平路面的压强；
(3)根据图甲可知0～5min内小梅骑行时做匀速直线运动，并读出通过的路程，根据v=st求出小梅骑行的速度，小海骑行时做匀速直线运动，牵引力和受到的阻力是一对平衡力，根据F=f=0.02G求出小海骑行时的牵引力，利用P=Wt=Fst=Fv得到前5min的骑行功率。
本题考查了平均速度公式和重力公式、压强公式、功率公式以及二力平衡条件的应用，从图像中获取有用的信息和知道物体对水平面的压力等于自身的重力是关键。
22.【答案】解：(1)由图乙可知，当小灯泡两端的电压为5V时，通过小灯泡的电流为0.3A，
小灯泡的额定功率：PL=ULIL=5V×0.3A=1.5W；
(2)由图甲可知，电阻丝AB与灯泡串联，闭合开关S，无风时OP自然下垂，电阻丝AB接入电路的电阻为15Ω，此时电路中的电流为0.2A，
由IUR可知，电阻丝AB两端的电压：UAB=IRAB=0.2A×15Ω=3V，
由图乙可知，当通过小灯泡的电流为0.2A时，小灯泡两端的电压为2V，
根据串联电路的电压特点可知，电源电压：U=UAB+UL=3V+2V=5V；
(3)由图乙可知，当小灯泡两端的电压为V时，通过小灯泡的电流为0.25A，此时小灯泡的实际功率为PL′=UL′IL′=0.75W，符合要求；
根据串联电路的电流特点可知，电路中的电流I′=IAB′=IL′=0.25A，
根据串联电路的电压特点可知，电阻丝AB两端的电压：UAB′=U−UL′=5V−3V=2V，
由I=UR可知，电阻丝AB接入电路的电阻：RAB′=UAB′IAB′=2V0.25A=8Ω。
答：(1)小灯泡的额定功率为1.5W；
(2)电源电压为5V；
(3)小灯泡的实际功率为0.75W时，电阻丝AB接入电路的电阻为8Ω。
【解析】(1)由图乙可知，当小灯泡两端的电压为5V时，通过小灯泡的电流为0.3A，根据P=UI求出小灯泡的额定功率；
(2)闭合开关S，无风时OP自然下垂，电阻丝AB接入电路的电阻为15Ω，根据欧姆定律求出电阻丝AB两端的电压，由图乙可知，当通过小灯泡的电流为0.2A时，小灯泡两端的电压为2V，根据串联电路的电压特点求出电源电压；
(3)由图乙可知当小灯泡的实际功率为0.75W时，小灯泡两端的电压和通过小灯泡的电流；根据串联电路的电流特点可知电路中的电流；根据串联电路的电压特点可知电阻丝AB两端的电压，根据欧姆定律求出电阻丝AB接入电路的电阻。
本题考查串联电路的特点、欧姆定律、电功率公式的应用，能从图中获取相关信息是解题的关键。
23.【答案】倒立 缩小 实 ① 0.015 0.7
【解析】解：(1)摄像头是凸透镜，相当于照相机，成倒立、缩小的实像；
(2)①由图可知，定值电阻R和探针串联，电压表测量定值电阻R两端的电压，
样品两端的电压为：
U′=U−Uv=1.5V−1V=0.5V；
电路中的电流为：
I=UVR=1V10Ω=0.1A；
根据欧姆定律可知，样品的电阻为：
R样品=U′I=Ω；
根据表格中的数据可知，垃圾的类别为金属，需要放入①垃圾桶中；
②该次检测电阻过程中，检测电路消耗的电能为：
W=UIt=1.5V×0.1A×0.1s=0.015J；
(3)机器人将重1牛的垃圾举高70厘米后所做的功为：
W′=Gℎ=1N×0.7m=0.7J；
水平移动3米的过程中，力的方向是竖直向上的，移动的距离在水平方向上，所以机器人不做功，故所做的总功为W′=0.7J。
故答案为：(1)倒立；缩小；实；(2)①①；②0.015；(3)0.7。
(1)摄像头是凸透镜，相当于照相机；
(2)①由图可知，定值电阻R和探针串联，电压表测量定值电阻R两端的电压，根据串联电路的电压特点求出样品两端的电压，根据电压表示数和定值电阻的阻值求出电路中的电流，根据欧姆定律求出样品的电阻，根据表格中的数据判断出垃圾的类别，进而判断出需要放入哪个垃圾桶中；
②根据W=UIt求出消耗的电能；
(3)根据W=Gℎ求出机器人所做的功。
本题考查了欧姆定律的应用、功的计算以及凸透镜等知识点，明确公式的应用是解题的关键。
24.【答案】0 3 1 mgH (H−ℎ)gηc
【解析】解：(1)①由于物体A保持静止，则叠放在A上的物体B也保持静止，又弹簧测力计的示数为零，即弹簧测力计对物体B没有产生拉力，因此物体B相对于A没有相对运动也没有相对运动的趋势，所以物体B不受摩擦力，即摩擦力为零。
②由于物体B处于静止状态，所以B受力平衡；B水平方向上受到的摩擦力与弹簧测力计对它的拉力是一对平衡力，两个力大小相等，所以摩擦力等于测力计示数，为3N；
拉力F的功率：P=Fv=20N×0.05m/s=1W；
(2)①得物体从A点滑到水平面时，重力做的功为：W=GH=mgH，
即物体在A处具有的重力势能为：EpA=mgH，
②物体在B处具有的重力势能为：EpB=mgℎ，
则物体在水平面上消耗的机械能为：ΔE=EpA−EpB=mgH−mgℎ，
损失的机械能转化为物体内能的效率为η，则增加的内能(吸收的热量)：
Q吸=ΔEη=(mgH−mgℎ)η，
由Q吸=cmΔt可知，到达C点时温度升高了：
Δt=Q吸cm=(mgH−mgℎ)ηcm=(H−ℎ)gηc。123
故答案为：(1)①0；②3；1；(2)①mgH；②(H−ℎ)gηc。
(1)①当两物体间没有相对运动也没有相对运动的趋势时，两物体间没有摩擦力。
②当两物体发生相对运动时，受到的摩擦力为滑动摩擦力；一般情况下，滑动摩擦力的方向与物体相对运动的方向相反；根据二力平衡条件分析摩擦力的大小；根据P=Fv可求拉力F的功率；
(2)①已知物体的质量和A点到水平面的高度，根据W=Gℎ求得物体从A点滑到水平面时，重力做的功；
②物体在圆弧槽内滑动时，重力势能和动能相互转化，机械能守恒，在水平面上滑动时，动能转化为内能，消耗部分机械能。考虑热量散失，根据效率可求物体增加的内能，再利用吸热公式可计算物体到达C点时升高的温度。
本题考查摩擦力、功的计算、机械能的转化和吸热公式的运用，正确判断物体在水平面上消耗的能量是关键。
25.【答案】三原色 磁场对电流的作用 不属于 黄色 4.5
【解析】解：(1)物理学上把红、绿、蓝三种色光叫做色光的三原色；
(2)电动机里是线圈，工作特点是当给电动机通电时，电动机就会转动，电动机是利用磁场对电流的作用制成的；
(3)喷泉喷出水柱在空中形成水雾，水雾在空中的运动属于机械运动，不属于分子热运动，故水雾在空中飞舞不属于分子扩散现象；
(4)图中第10～15秒，只有红灯和绿灯亮，由甲图可知此时喷泉的颜色是黄色；
(5)闭合开关，控制电路中两电阻串联接入电路，当Ua≥6伏时，E两端电压恒为6伏。t=3秒时，由丙图可知电源电压为15V，
串联电路总电压等于各部分电压之和，所以电阻R1两端的电压为：U1=U−UE=15V−6V=9V，
串联电路各处电流相等，由欧姆定律可知此时线圈中通过的电流大小：I=U1R1=9V2Ω=4.5A；
(6)当Ua<6伏时，电路中没有电流通过，水泵不工作；
当线圈中通过的电流I≥2安时，电磁继电器衔铁被吸下，水泵启动喷水，
当通过电路的电流为2A时，此时电阻R1两端的电压为：U1′=I′R1=2A×2Ω=4V，
此时控制电路两端的电压：U′=U1′+UE=4V+6V=10V，
所以当控制电路两端的电压≥10V时，电磁继电器衔铁被吸下，水泵启动喷水，
由丙图可知电压在3s内由0V增大到15V，又在3s内由15V减小到0V，那么每秒电压的变化量为5V，据此推算0～2s内电源电压小于10V，水泵不工作，
2s～4s内电源电压大于等于10V，水泵启动喷水，水泵每秒可喷出水5×10−3米 3，这段时间喷水的质量为：m=ρ水V=1×103kg/m3×2×5×10−3m3=10kg，
4s～8s内电源电压小于10V，水泵不工作，水的质量保持不变，8s～10s内电源电压大于等于10V，水泵启动喷水，水泵每秒可喷出水5×10−3米 3，这段时间喷水的质量不变，也是10kg，
10s～12s内电源电压小于10V，水泵不工作，水的质量保持不变，
0～12s水泵喷水的总质量m变化曲线如图：
。
故答案为：(1)三原色；(2)磁场对电流的作用；(3)不属于；(4)黄色；(5)4.5；(6)见上图。
(1)物理学上把红、绿、蓝三种色光叫做色光的三原色；
(2)电动机的工作原理：通电线圈在磁场中受力转动，即磁场对电流的作用；
(3)不同的物质在相互接触时，物质的分子互相进入对方的现象就叫扩散现象；
(4)图中第10～15秒，只有红灯和绿灯亮，由甲图可知此时喷泉的颜色；
(5)闭合开关，控制电路中两电阻串联接入电路，根据串联电路电压规律可知电阻R1两端的电压，根据串联电路电流特点结合欧姆定律可知线圈中通过的电流大小；
(6)根据欧姆定律结合串联电路电压规律可知水泵启动喷水时的电源电压，根据丁图可知电压的变化规律，进一步确定水泵启动喷水时间，根据密度公式计算水泵喷水的质量，据此作出0～12秒水泵喷水的总质量m变化曲线。
本题考查光的三原色的混合、磁场对电流的作用、串联电路特点、欧姆定律、密度公式的灵活运用，正确读取图中信息是解题的关键。数据序号
1
2
3
4
5
电压U/V
2.9
2.5
1.2
0.4
电流I/A
0.29
0.28
0.22
0.1
灯泡亮度
非常明亮
正常发光
暗红
非常微弱
看不到发光
样品电阻值/Ω
垃圾类别
小于10
金属
10～30
餐厨
大于30
其他
相关试卷
2024年广东省实验中学江门市学校中考物理模拟试卷（一）（含解析）： 这是一份2024年广东省实验中学江门市学校中考物理模拟试卷（一）（含解析），共25页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
2024年广东省江门市江海区中考物理一模试卷（含解析）： 这是一份2024年广东省江门市江海区中考物理一模试卷（含解析），共23页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。
2024年广东省肇庆中学中考物理模拟试卷（一）（含解析）： 这是一份2024年广东省肇庆中学中考物理模拟试卷（一）（含解析），共20页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。
