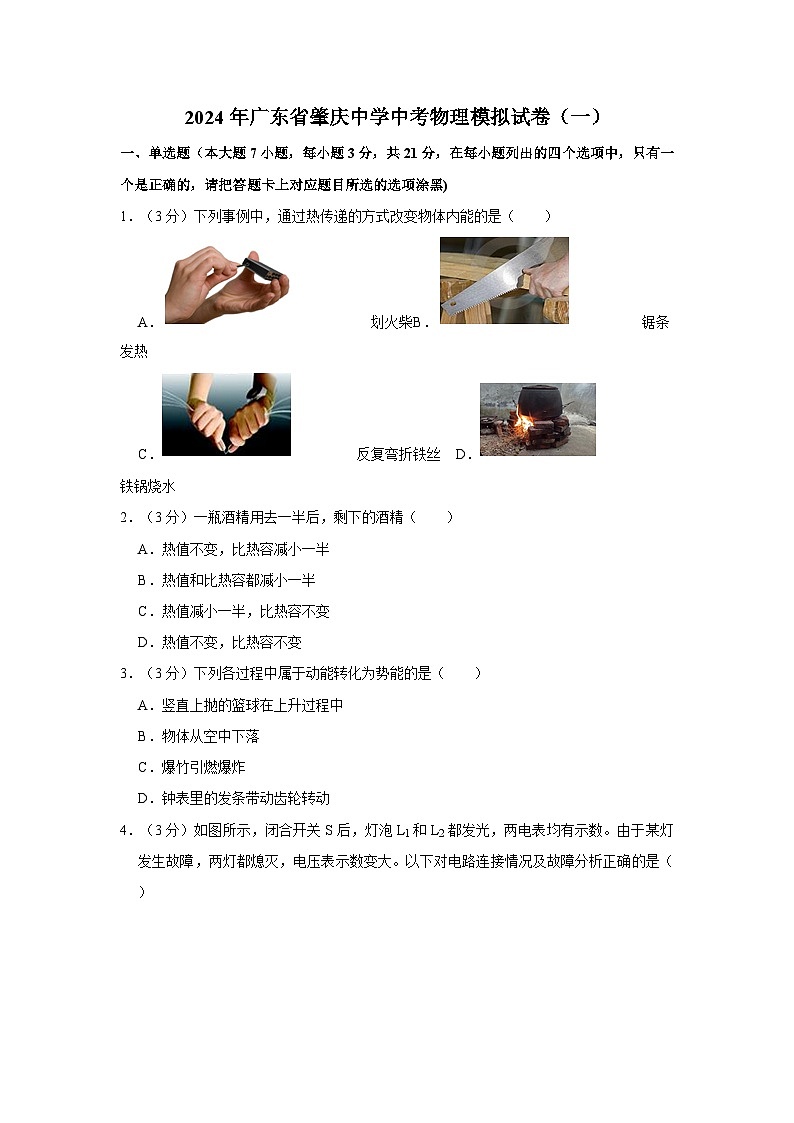

2024年广东省肇庆中学中考物理模拟试卷（一）

这是一份2024年广东省肇庆中学中考物理模拟试卷（一），共28页。试卷主要包含了填空题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。

1．（3分）下列事例中，通过热传递的方式改变物体内能的是（ ）
A． 划火柴B． 锯条发热
C． 反复弯折铁丝D． 铁锅烧水
2．（3分）一瓶酒精用去一半后，剩下的酒精（ ）
A．热值不变，比热容减小一半
B．热值和比热容都减小一半
C．热值减小一半，比热容不变
D．热值不变，比热容不变
3．（3分）下列各过程中属于动能转化为势能的是（ ）
A．竖直上抛的篮球在上升过程中
B．物体从空中下落
C．爆竹引燃爆炸
D．钟表里的发条带动齿轮转动

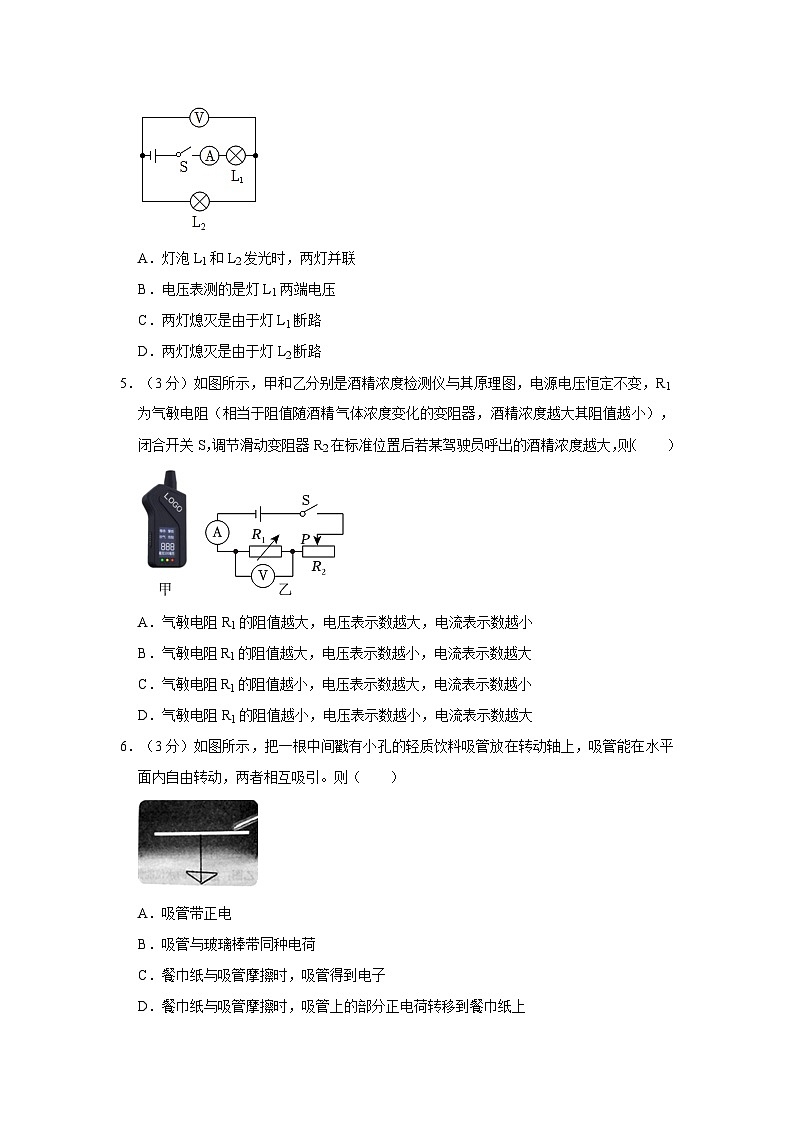

4．（3分）如图所示，闭合开关S后，灯泡L1和L2都发光，两电表均有示数。由于某灯发生故障，两灯都熄灭，电压表示数变大。以下对电路连接情况及故障分析正确的是（ ）
A．灯泡L1和L2发光时，两灯并联
B．电压表测的是灯L1两端电压
C．两灯熄灭是由于灯L1断路
D．两灯熄灭是由于灯L2断路
5．（3分）如图所示，甲和乙分别是酒精浓度检测仪与其原理图，电源电压恒定不变，R1为气敏电阻（相当于阻值随酒精气体浓度变化的变阻器，酒精浓度越大其阻值越小），闭合开关S，调节滑动变阻器R2在标准位置后若某驾驶员呼出的酒精浓度越大，则（ ）
A．气敏电阻R1的阻值越大，电压表示数越大，电流表示数越小
B．气敏电阻R1的阻值越大，电压表示数越小，电流表示数越大
C．气敏电阻R1的阻值越小，电压表示数越大，电流表示数越小
D．气敏电阻R1的阻值越小，电压表示数越小，电流表示数越大
6．（3分）如图所示，把一根中间戳有小孔的轻质饮料吸管放在转动轴上，吸管能在水平面内自由转动，两者相互吸引。则（ ）
A．吸管带正电
B．吸管与玻璃棒带同种电荷
C．餐巾纸与吸管摩擦时，吸管得到电子
D．餐巾纸与吸管摩擦时，吸管上的部分正电荷转移到餐巾纸上

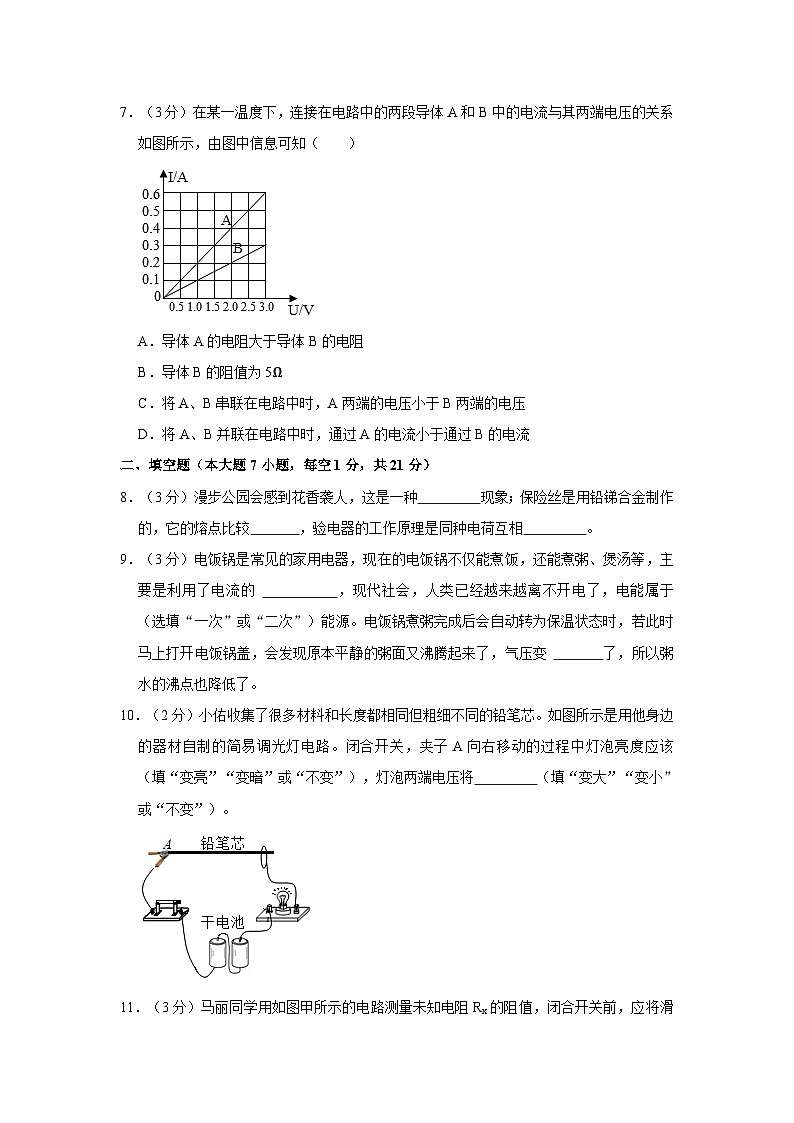

7．（3分）在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示，由图中信息可知（ ）
A．导体A的电阻大于导体B的电阻
B．导体B的阻值为5Ω
C．将A、B串联在电路中时，A两端的电压小于B两端的电压
D．将A、B并联在电路中时，通过A的电流小于通过B的电流
二、填空题（本大题7小题，每空1分，共21分）
8．（3分）漫步公园会感到花香袭人，这是一种 现象；保险丝是用铅锑合金制作的，它的熔点比较 ，验电器的工作原理是同种电荷互相 。
9．（3分）电饭锅是常见的家用电器，现在的电饭锅不仅能煮饭，还能煮粥、煲汤等，主要是利用了电流的 ，现代社会，人类已经越来越离不开电了，电能属于 （选填“一次”或“二次”）能源。电饭锅煮粥完成后会自动转为保温状态时，若此时马上打开电饭锅盖，会发现原本平静的粥面又沸腾起来了，气压变 了，所以粥水的沸点也降低了。
10．（2分）小佑收集了很多材料和长度都相同但粗细不同的铅笔芯。如图所示是用他身边的器材自制的简易调光灯电路。闭合开关，夹子A向右移动的过程中灯泡亮度应该 （填“变亮”“变暗”或“不变”），灯泡两端电压将 （填“变大”“变小”或“不变”）。
11．（3分）马丽同学用如图甲所示的电路测量未知电阻Rx的阻值，闭合开关前，应将滑动变阻器的滑片P移动到最 端（选填“左”或“右”），当电压表的示数为2.5V时，电流表的示数如图乙所示 A，Rx的阻值是 Ω。
12．（3分）如图是一个风力测定仪，O是转动轴，金属杆OC与圆弧AB接触良好，无风时OC是竖直的，金属杆OC与弧形电阻AB组合在一起相当于一个 ，由图可知风越大，接入电路的电阻越 ，开关S闭合时，小灯泡的亮度 （选填：“变亮”、“变暗”或“不变”）。
13．（4分）夏天，人们常用电热驱蚊器驱蚊（如图），它是利用电流 效应来工作的，发热元件是一个阻值为10000Ω的电阻，工作电流约为0.02A J；工作时蚊香片温度升高，这是通过 方式改变蚊香片的内能，过一会儿整个房间都能闻到蚊香片的气味，是因为 。
14．（3分）电热水壶上标有“220V 800W”，小明发现烧水过程中热水壶的发热体部分很快变热，但连接的电线却不怎么热 ；在额定电压下，热水壶烧水210s，这段时间内电热水壶发热体产生的热量为 J，若发热体产生的热量全部被水吸收，能将 kg的水从20℃升高至100℃．[c水＝4.2×103J/（kg•℃）]
三、作图题（共7分）
15．（3分）单轮平衡车的电路部分安装电源开关S1和压力开关S2，当手动闭合S1时，指示灯亮起；此时骑行者再站立于平衡车踏板上后S2自动闭合，电动机才能正常启动，平衡车才开始运动。请根据上述要求将电路图连接完整。
16．（4分）请将电源、电流表，电压表三个元件的符号填入图电路的虚线框内，并将电路补充完整。要求：开关S闭合后，移动滑动变阻器的滑片P，小灯泡L变亮时
四、实验题（本大题3小题，共19分）
17．（8分）为了探究“电流通过导体时产生热量的多少跟什么因素有关”，老师设计了如图甲、乙两组实验装置：将a、b、c、d四段电阻丝分别密封在完全相同的盒内，盒内封闭一定量的空气，五段电阻丝中b为10Ω，其余均为5Ω。
（1）实验中通过观察U形管中 来比较电流通过电阻丝产生的热量的多少。这种实验方法叫 。
（2）其中 装置能够解释“电炉丝热得发红，而导线却几乎不发热”。
（3）乙装置通电一段时 （选填“左瓶”或“右瓶”）内的电阻丝产生的热量多。
（4）让乙装置冷却到初始状态，把右瓶并联的两根电阻丝都放入瓶内，接通电源比较两瓶内电阻丝发热多少。此时该装置是探究电流产生的热量跟 的关系。
（5）甲装置中，已知电流为2A，通电时间为10s J。
18．（4分）用如图所示电路探究“电流与电压、电阻的关系”实验中：
（1）闭合开关前，滑动变阻器应处于 （选填“A”或“B”）端。
（2）探究“电流与电阻的关系”，所测的数据如表所示：
①依据表格和电路图分析，将电阻R由5Ω换成10Ω，闭合开关进行实验时 （选填“A”或“B”）端移动滑片P，使电压表的示数保持 V不变。
②根据表中数据可得出的结论是： 。
19．（7分）①如图1所示，如果闭合开关，电路将发生 （填：“短路”或“断路”），结果会损坏 （填：“灯泡”或“电源”）。若使两灯串联，应将导线 拿掉（填：“a”或“b”）。
②在研究串并联电路电流的规律时，小明设计了如图2所示的电路图，闭合开关后1的示数为0.5A，电流表A2的示数为0.3A，则通过小灯泡L2的电流为 ，灯L1与灯L2的电阻之比为 。
③小明用“伏安法”测小灯泡电阻的实验中，正确连接电路后，小灯泡刚发光时电压表、电流表的示数如图3所示，并根据表③，归纳小灯泡电阻变化的规律： 。
表③小灯泡的实验数据
五、计算题（本大题2小题，共13分）
20．（6分）在深圳某科技节上，某同学自己动手制作了一个牛奶加热器，设计电路简图如图0的最大阻值为100Ω，用于加热的电阻丝R1的阻值为55Ω。求闭合开关S后：
（1）电路中的最小电流（结果保留1位小数）；
（2）电热丝的最大加热功率；
（3）在最大加热功率下，用时100s可以将1kg常温牛奶温度升高多少？[不考虑热量损失，牛奶的比热容为c＝2.5×103J/（kg•℃）]
21．（7分）有一款新型智能电热水壶，有高、中、低三挡，并可以手动调节，其中R1＝R2＝88Ω，均为电热丝，单刀双掷开关S2可接a或b。
（1）开关S1、S2处于什么状态时，电热水壶处于低温挡？
（2）电热水壶处于中温挡时的电流是多大？
（3）用高温挡加热时，电功率是多大？把1kg水从20℃加热到100℃需要多长时间？[已知c水＝4.2×103J/（kg•℃），不计热量损失，时间计算结果保留整数即可]。
六、综合题（本大题3小题，共19分）
22．（4分）简易电吹风简化电路如图所示，其主要技术参数如表，在家庭电路使用中：
（1）当吹冷风时，通过电动机的电流为 A，若电动机电阻R1为10Ω，则40s内电流通过电动机产生的热量是 J。
（2）当吹热风时，电热丝R2的电功率是 W，电热丝R2的电阻值是 Ω。
23．（6分）暑假期间小宇一家开车去西樵山游玩，在此过程中上他对看到的现象产生了很多疑问，请你帮他答疑：
（1）车外气温较高，车内开着空调，小宇感到很舒适。他观察到汽车玻璃上有一些小水珠。这是 现象（填物态变化），这些水珠是在 （填“车内”或“车外”）。
（2）小宇仔细观察他发现仪表台上的一张白纸，在它上方的挡风玻璃上形成了一个像，由此分析为什么小车的挡风玻璃不能竖直安装 ，会对司机产生干扰。
（3）在听音湖旁，小宇明显感觉比在登山大道上凉快，这是因为水的 大。
此外，小宇还看到水中锦鲤在欢快地游动。他所看到的“锦鲤”其实由于光的 所形成的 像。
24．（9分）阅读短文，回答问题
空气净化器
由于雾霾天气的增多，空气净化器逐渐走入家庭，其工作过程（如图甲），灰尘被正电钨丝放电而带上正电，流到负电格栅板时，化学有毒气体被吸附，排出空气的污染物浓度大幅降低
洁净空气量（CADR）是反映其净化能力的性能指标，CADR值越大，可以评估其在运行一定时间后，去除室内空气污染物的效果。按下列公式计算CADR：CADR＝2.3V/t（V：房间容积；t：空气净化器使房间污染物的浓度下降90%运行的时间）
（1）该空气净化器正常工作时的电流为 A。
（2）某房间的使用面积为18m2，高度是3m．此空气净化器 （能/不能）在1小时内净化90%的可吸入颗粒物。
（3）可变电阻是制作二氧化碳传感器的常用元件，图乙为其控制电路，电源电压保持6V恒定，Rt为可变电阻，其阻值随二氧化碳浓度变化如图丙，R0为定值电阻，当浓度为0.031%时，电压表示数为1V0阻值为 Ω，当电压表示数大于3V时，二氧化碳浓度大于 %，此时空气净化器会自动报警。
2024年广东省肇庆中学中考物理模拟试卷（一）
参考答案与试题解析
一、单选题（本大题7小题，每小题3分，共21分，在每小题列出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑)
1．（3分）下列事例中，通过热传递的方式改变物体内能的是（ ）
A． 划火柴B． 锯条发热
C． 反复弯折铁丝D． 铁锅烧水
【答案】D
【解答】解：A、划火柴，是通过做功的方式改变物体的内能；
B、锯完木头后锯条发热，是通过做功的方式改变物体的内能；
C、反复弯折铁丝，是由于手对铁丝做功导致的，故C错误；
D、铁锅烧水，属于能量的转移；
故选：D。
2．（3分）一瓶酒精用去一半后，剩下的酒精（ ）
A．热值不变，比热容减小一半
B．热值和比热容都减小一半
C．热值减小一半，比热容不变
D．热值不变，比热容不变
【答案】D
【解答】解：酒精的比热容、热值两个物理量；是从不同的角度来描述酒精的特性，是一般不发生变化的量，则剩下的酒精的比热容。
故选：D。
3．（3分）下列各过程中属于动能转化为势能的是（ ）
A．竖直上抛的篮球在上升过程中
B．物体从空中下落
C．爆竹引燃爆炸
D．钟表里的发条带动齿轮转动
【答案】A
【解答】解：A、竖直上抛的篮球在上升过程中，动能越来越小，动能转化为重力势能；
B、物体下降的过程中，动能变大，重力势能减小；故B错误；
C、爆竹引燃爆炸，转化为爆竹的动能和重力势能；
D、拧紧的钟表发条带动指针走动是弹性势能转化为动能。
故选：A。
4．（3分）如图所示，闭合开关S后，灯泡L1和L2都发光，两电表均有示数。由于某灯发生故障，两灯都熄灭，电压表示数变大。以下对电路连接情况及故障分析正确的是（ ）
A．灯泡L1和L2发光时，两灯并联
B．电压表测的是灯L1两端电压
C．两灯熄灭是由于灯L1断路
D．两灯熄灭是由于灯L2断路
【答案】D
【解答】解：由图可知，开关闭合后，电流表测量电路中的电流2两端的电压，根据串联电路的电压特点可知；
某个灯泡发生故障，两灯泡都熄灭，说明电路出现了断路现象，说明电压表与电源之间是接通的，所以故障是与电压表并联的灯泡L2断路；
综上所述ABC错误，D正确。
故选：D。
5．（3分）如图所示，甲和乙分别是酒精浓度检测仪与其原理图，电源电压恒定不变，R1为气敏电阻（相当于阻值随酒精气体浓度变化的变阻器，酒精浓度越大其阻值越小），闭合开关S，调节滑动变阻器R2在标准位置后若某驾驶员呼出的酒精浓度越大，则（ ）
A．气敏电阻R1的阻值越大，电压表示数越大，电流表示数越小
B．气敏电阻R1的阻值越大，电压表示数越小，电流表示数越大
C．气敏电阻R1的阻值越小，电压表示数越大，电流表示数越小
D．气敏电阻R1的阻值越小，电压表示数越小，电流表示数越大
【答案】D
【解答】解：由电路图可知，R1与R2串联在电路中，电压表测R6两端电压，电流表测电路中的电流，
因酒精浓度越大、气敏电阻R1的阻值越小，且调节滑动变阻器R2在标准位置后其阻值不变，
所以，驾驶员呼出的酒精气体浓度越大时，R6的阻值越小，电路中的总电阻越小；
由I＝可知，即电流表的示数越大；
由U＝IR可知，电阻R2两端的电压越大，
因串联电路中总电压等于各分电压之和，
所以，气敏电阻R1两端电压越小，即电压表的示数越小。
故选：D。
6．（3分）如图所示，把一根中间戳有小孔的轻质饮料吸管放在转动轴上，吸管能在水平面内自由转动，两者相互吸引。则（ ）
A．吸管带正电
B．吸管与玻璃棒带同种电荷
C．餐巾纸与吸管摩擦时，吸管得到电子
D．餐巾纸与吸管摩擦时，吸管上的部分正电荷转移到餐巾纸上
【答案】C
【解答】解：AB、丝绸摩擦过的玻璃棒带正电，说明玻璃棒与吸管带有异种电荷；
CD、用餐巾纸摩擦吸管时，吸管得到了电子带负电，D错误；
故选：C。
7．（3分）在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示，由图中信息可知（ ）
A．导体A的电阻大于导体B的电阻
B．导体B的阻值为5Ω
C．将A、B串联在电路中时，A两端的电压小于B两端的电压
D．将A、B并联在电路中时，通过A的电流小于通过B的电流
【答案】C
【解答】解：AB、由图象可知，故A，
由图象可知，当电压为2.0V时，通过B的电流为7.2A，
由I＝可得
RA＝＝＝7Ω；
RB＝＝＝10Ω，
则A导体的电阻小于B导体的电阻，故A；
C、因串联电路各处的电流都相等A＜RB，
所以由U＝IR可知，A、B串联时A两端的电压小于B两端的电压；
D、将A，因并联电路中各支路两端的电压相等A＜RB，
所以由欧姆定律I＝可知，故D错误；
故选：C。
二、填空题（本大题7小题，每空1分，共21分）
8．（3分）漫步公园会感到花香袭人，这是一种 扩散 现象；保险丝是用铅锑合金制作的，它的熔点比较 低 ，验电器的工作原理是同种电荷互相 排斥 。
【答案】见试题解答内容
【解答】解：
（1）能闻到花香，是花的芳香分子扩散到空气中，扩散现象表明分子不停地做无规则运动；
（2）保险丝串联在电路中，当电路中有过大电流通过时；为了使熔丝的温度尽快达到的熔点而熔化，这样当电流过大时，切断电路；
（3）验电器的工作原理是同种电荷互相排斥。
故答案为：扩散；低；排斥。
9．（3分）电饭锅是常见的家用电器，现在的电饭锅不仅能煮饭，还能煮粥、煲汤等，主要是利用了电流的 热效应 ，现代社会，人类已经越来越离不开电了，电能属于 二次 （选填“一次”或“二次”）能源。电饭锅煮粥完成后会自动转为保温状态时，若此时马上打开电饭锅盖，会发现原本平静的粥面又沸腾起来了，气压变 小 了，所以粥水的沸点也降低了。
【答案】热效应；二次；小
【解答】解：电饭锅是利用电流的热效应来工作的；
电能是由其它的能源转化而来的，属于二次能源；
打开电饭锅盖时，锅内的气压减小沸点降低。
故答案为：热效应；二次；小。
10．（2分）小佑收集了很多材料和长度都相同但粗细不同的铅笔芯。如图所示是用他身边的器材自制的简易调光灯电路。闭合开关，夹子A向右移动的过程中灯泡亮度应该 变亮 （填“变亮”“变暗”或“不变”），灯泡两端电压将 变大 （填“变大”“变小”或“不变”）。
【答案】见试题解答内容
【解答】解：
闭合开关，夹子A向右移动的过程中，电阻减小，电流变大，灯泡变亮；
故答案为：变亮；变大。
11．（3分）马丽同学用如图甲所示的电路测量未知电阻Rx的阻值，闭合开关前，应将滑动变阻器的滑片P移动到最 右 端（选填“左”或“右”），当电压表的示数为2.5V时，电流表的示数如图乙所示 0.5 A，Rx的阻值是 5 Ω。
【答案】见试题解答内容
【解答】解：（1）为保护电路，闭合开关前；
（2）由图乙可知，电流表的量程为0～0.8A，示数为0.5A，
由I＝可得，Rx＝＝＝5Ω。
故答案为：右；0.5；5。
12．（3分）如图是一个风力测定仪，O是转动轴，金属杆OC与圆弧AB接触良好，无风时OC是竖直的，金属杆OC与弧形电阻AB组合在一起相当于一个 滑动变阻器 ，由图可知风越大，接入电路的电阻越 小 ，开关S闭合时，小灯泡的亮度 变亮 （选填：“变亮”、“变暗”或“不变”）。
【答案】见试题解答内容
【解答】解：
（1）因为风一吹，OC杆能够在AB段圆弧形电阻上滑动，从而改变了接入电路中电阻；
（2）由图可知，风越大，该变阻器接入电路的电阻越小，电流越大。
故答案为：滑动变阻器；小；变亮。
13．（4分）夏天，人们常用电热驱蚊器驱蚊（如图），它是利用电流 热 效应来工作的，发热元件是一个阻值为10000Ω的电阻，工作电流约为0.02A 400 J；工作时蚊香片温度升高，这是通过 热传递 方式改变蚊香片的内能，过一会儿整个房间都能闻到蚊香片的气味，是因为 一切物质的分子都在不停地做无规则的运动 。
【答案】见试题解答内容
【解答】解：（1）“电热驱蚊器”就是将电能转化成内能，利用了电流的热效应工作。
（2）发热元件产生的热量：Q＝I2Rt＝（0.02A）3×10000Ω×100s＝400J；
（3）工作时蚊香片温度升高，这是通过热传递方式改变蚊香片的内能，是因为一切物质的分子都在不停地做无规则的运动。
故答案为：热；400；一切物质的分子都在不停地做无规则的运动。
14．（3分）电热水壶上标有“220V 800W”，小明发现烧水过程中热水壶的发热体部分很快变热，但连接的电线却不怎么热 小 ；在额定电压下，热水壶烧水210s，这段时间内电热水壶发热体产生的热量为 1.68×105 J，若发热体产生的热量全部被水吸收，能将 0.5 kg的水从20℃升高至100℃．[c水＝4.2×103J/（kg•℃）]
【答案】见试题解答内容
【解答】解：
（1）热水壶的发热体与电线串联，通过它们的电流及时间相等，由焦耳定律Q＝I2Rt可知，热水壶的发热体比电线产生的热量就多得多，但与之相连的电线却不怎么热；
（2）在额定电压下，烧开一壶水用时210s
Q＝W＝Pt＝800W×210s＝1.68×104J；
（3）根据公式Q＝cm（t﹣t0）得，加热水的质量：
m＝＝＝2.5kg。
故答案为：小；1.68×105；0.5。
三、作图题（共7分）
15．（3分）单轮平衡车的电路部分安装电源开关S1和压力开关S2，当手动闭合S1时，指示灯亮起；此时骑行者再站立于平衡车踏板上后S2自动闭合，电动机才能正常启动，平衡车才开始运动。请根据上述要求将电路图连接完整。
【答案】见试题解答内容
【解答】解：
由题意可知，当手动闭合S1时，指示灯亮起2自动闭合，电动机才能正常启动、互不影响即为并联2或骑行者未站立于踏板上，电动机都无法启动1控制干路，开关S2控制电动机，如图所示：
。
16．（4分）请将电源、电流表，电压表三个元件的符号填入图电路的虚线框内，并将电路补充完整。要求：开关S闭合后，移动滑动变阻器的滑片P，小灯泡L变亮时
【答案】
【解答】解：
要滑动变阻器改变灯泡的亮度，所以电源、灯泡和电流表串联；
灯泡变亮时，说明通过灯泡的电流变大，而题中要求电压表示数变小；
所以，电源在最左端的虚线框内，这样可以满足电流方向如图所示，填在中间的虚线框内，应填在最右端的虚线框内
四、实验题（本大题3小题，共19分）
17．（8分）为了探究“电流通过导体时产生热量的多少跟什么因素有关”，老师设计了如图甲、乙两组实验装置：将a、b、c、d四段电阻丝分别密封在完全相同的盒内，盒内封闭一定量的空气，五段电阻丝中b为10Ω，其余均为5Ω。
（1）实验中通过观察U形管中 液面高度差 来比较电流通过电阻丝产生的热量的多少。这种实验方法叫 转换法 。
（2）其中 甲 装置能够解释“电炉丝热得发红，而导线却几乎不发热”。
（3）乙装置通电一段时 左瓶 （选填“左瓶”或“右瓶”）内的电阻丝产生的热量多。
（4）让乙装置冷却到初始状态，把右瓶并联的两根电阻丝都放入瓶内，接通电源比较两瓶内电阻丝发热多少。此时该装置是探究电流产生的热量跟 电阻 的关系。
（5）甲装置中，已知电流为2A，通电时间为10s 400 J。
【答案】（1）液面高度差；转换法；（2）甲；（3）左瓶；（4）电阻；（5）400J。
【解答】解：（1）实验中通过观察U形管中液面高度差的变化来比较电流通过电阻丝产生热量的多少，这种研究方法叫转换法；
（2）电炉丝热得发红，而导线却几乎不发热，通过的电流和时间相同，相同时间电炉丝产生的热量多，两电阻串联，右侧容器中电阻大，电阻产生热量多，而导线却几乎不发热”；
（3）乙装置中，右侧两电阻并联后再与左侧电阻串联，根据并联和串联电路电流的规律，而通电时间相同2Rt，乙装置通电一段时间后；
（4）让实验装置冷却到初始状态，把右瓶并联的两根电阻丝都放入瓶内；根据并联电路的电阻规律可得，小于5Ω左＞R右，两瓶内电阻丝的总电阻不相等，通电时间相等，故探究的是电流产生的热量跟电阻的关系；
（5）通电时间t＝10s，
则电流通过电阻丝b产生的热量：
Q7＝I2Rbt＝（2A）6×10Ω×10s＝400J。
故答案为：（1）液面高度差；转换法；（3）左瓶；（5）400J。
18．（4分）用如图所示电路探究“电流与电压、电阻的关系”实验中：
（1）闭合开关前，滑动变阻器应处于 B （选填“A”或“B”）端。
（2）探究“电流与电阻的关系”，所测的数据如表所示：
①依据表格和电路图分析，将电阻R由5Ω换成10Ω，闭合开关进行实验时 B （选填“A”或“B”）端移动滑片P，使电压表的示数保持 2 V不变。
②根据表中数据可得出的结论是： 电压一定时，通过导体的电流与其电阻成反比 。
【答案】（1）B；（2）①B；2；②电压一定时，通过导体的电流与其电阻成反比。
【解答】解：（1）为了保护电路，闭合开关实验前，由图知，所以滑片应移到阻值最大的B端；
（2）①由表中数据可知，定值电阻两端所控制的电压为UV＝IR＝0.1A×20Ω＝…＝2.4A×5Ω＝6V；根据串联电路的分压原理可知，电阻增大；探究电流与电阻的实验中应控制电压不变，为了保持定值电阻两端电压不变，由串联分压的分压原理可知，所以滑片应向B端移动；
②由表中数据可知，导体的电阻增大，通过导体的电流与导体的电阻的乘积保持不变，通过导体的电流与其电阻成反比。
故答案为：（1）B；（2）①B；2，通过导体的电流与其电阻成反比。
19．（7分）①如图1所示，如果闭合开关，电路将发生 短路 （填：“短路”或“断路”），结果会损坏 电源 （填：“灯泡”或“电源”）。若使两灯串联，应将导线 b 拿掉（填：“a”或“b”）。
②在研究串并联电路电流的规律时，小明设计了如图2所示的电路图，闭合开关后1的示数为0.5A，电流表A2的示数为0.3A，则通过小灯泡L2的电流为 0.2A ，灯L1与灯L2的电阻之比为 2：3 。
③小明用“伏安法”测小灯泡电阻的实验中，正确连接电路后，小灯泡刚发光时电压表、电流表的示数如图3所示，并根据表③，归纳小灯泡电阻变化的规律： 电压增大，温度升高，小灯泡的电阻增大 。
表③小灯泡的实验数据
【答案】见试题解答内容
【解答】解：读图可知，若将开关闭合，直接从电源的正极，形成短路。
要使两灯成为串联的电路。从电源的正极出发、开关回到电源的负极。
（2）由电路图可知，两灯泡并联1测干路电流，电流表A2测L5支路的电流，
因并联电路中干路电流等于各支路电流之和，
所以，通过小灯泡L2的电流：
I2＝I﹣I8＝0.5A﹣4.3A＝0.4A，
因并联电路中各支路两端的电压相等，
所以，由I＝，两灯泡的电阻之比：＝＝＝＝。
（3）两电表均选用小量程，电压表的分度值为0.1V；电流表的分度值为2.02A，
小灯泡的电阻：R＝＝＝5Ω；
由表中数据可知：灯泡两端的电压越高，灯越亮。
故答案为：（1）短路；电源；b；
（2）5.2A；2：7
（3）表格数据依次是：1；0.5；5，温度升高。
五、计算题（本大题2小题，共13分）
20．（6分）在深圳某科技节上，某同学自己动手制作了一个牛奶加热器，设计电路简图如图0的最大阻值为100Ω，用于加热的电阻丝R1的阻值为55Ω。求闭合开关S后：
（1）电路中的最小电流（结果保留1位小数）；
（2）电热丝的最大加热功率；
（3）在最大加热功率下，用时100s可以将1kg常温牛奶温度升高多少？[不考虑热量损失，牛奶的比热容为c＝2.5×103J/（kg•℃）]
【答案】见试题解答内容
【解答】解：由电路图可知，滑动变阻器R0与加热的电阻丝R1串联。
（1）当滑动变阻器接入电路阻值最大时，电路中电流最小，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的最小电流：
I小＝＝≈1.8A；
（2）当滑动变阻器接入电路阻值最小时，电路中的电流最大，
则P大＝＝＝880W；
（3）在最大加热功率下，加热100s内加热电热丝产生的热量：
Q＝W＝P大t＝880W×100s＝8.8×104J，
不考虑热量损失，牛奶吸收的热量：
Q吸＝Q＝8.8×103J，
由Q吸＝cmΔt可得，牛奶升高的温度：
Δt＝＝＝35.8℃。
答：（1）电路中的最小电流为1.4A；
（2）电热丝的最大加热功率为880W；
（3）最大加热功率下，100s可以将4kg的牛奶温度升高35.2℃。
21．（7分）有一款新型智能电热水壶，有高、中、低三挡，并可以手动调节，其中R1＝R2＝88Ω，均为电热丝，单刀双掷开关S2可接a或b。
（1）开关S1、S2处于什么状态时，电热水壶处于低温挡？
（2）电热水壶处于中温挡时的电流是多大？
（3）用高温挡加热时，电功率是多大？把1kg水从20℃加热到100℃需要多长时间？[已知c水＝4.2×103J/（kg•℃），不计热量损失，时间计算结果保留整数即可]。
【答案】见试题解答内容
【解答】解：（1）由电路图知，当S1断开，S2接b时，R2、R2串联，电路总电阻最大，由P＝，此时总功率小；
（2）由电路图知，当S4闭合，S2接b时，只有R1连入电路，电路中电阻较大，电源电压U一定可知，电热水壶处于中温挡；
则处于中温挡时的电流：I＝＝＝2.6A；
（3）当S1闭合，S2接a时，R3、R2并联，总电阻最小可知，电热水壶处于高温挡，
R4、R2并联时，总电阻：R并＝＝＝44Ω，
高温挡加热时，电路消耗的功率：P高＝＝＝1100W；
把1kg水从20℃加热到100℃吸收的热量：
Q＝cmΔt＝3.2×103J/（kg•℃）×4kg×（100℃﹣20℃）＝3.36×105J；
不计热量损失，W＝Q＝5.36×105J；
由P＝可得＝≈305s。
答：（1）当S4断开，S2接b时，电热水壶处于低温挡；
（2）电热水壶处于中温挡时的电流是2.8A；
（3）用高温挡加热时，电功率是1100W。
六、综合题（本大题3小题，共19分）
22．（4分）简易电吹风简化电路如图所示，其主要技术参数如表，在家庭电路使用中：
（1）当吹冷风时，通过电动机的电流为 0.5 A，若电动机电阻R1为10Ω，则40s内电流通过电动机产生的热量是 100 J。
（2）当吹热风时，电热丝R2的电功率是 880 W，电热丝R2的电阻值是 55 Ω。
【答案】（1）0.5；100；（2）880；55。
【解答】解：（1）由P＝UI可得，电吹风吹冷风时通过电动机的电流：I冷＝＝0.5A；
40s内电流通过电动机产生的热量为：Q＝＝（0.8A）2×10Ω×40s＝100J；
（2）当电吹风吹热风时，电动机M与电热丝R2并联且同时工作，电动机消耗的功率为P冷，
则电热丝R3的电功率：P2＝P热﹣P冷＝990W﹣110W＝880W；
因并联电路中各支路两端的电压相等，所以由P＝UI＝2的电阻值：
R2＝＝55Ω。
故答案为：（1）0.7；100；55。
23．（6分）暑假期间小宇一家开车去西樵山游玩，在此过程中上他对看到的现象产生了很多疑问，请你帮他答疑：
（1）车外气温较高，车内开着空调，小宇感到很舒适。他观察到汽车玻璃上有一些小水珠。这是 液化 现象（填物态变化），这些水珠是在 车外 （填“车内”或“车外”）。
（2）小宇仔细观察他发现仪表台上的一张白纸，在它上方的挡风玻璃上形成了一个像，由此分析为什么小车的挡风玻璃不能竖直安装 前方 ，会对司机产生干扰。
（3）在听音湖旁，小宇明显感觉比在登山大道上凉快，这是因为水的 比热容 大。
此外，小宇还看到水中锦鲤在欢快地游动。他所看到的“锦鲤”其实由于光的 折射 所形成的 虚 像。
【答案】见试题解答内容
【解答】解：（1）车外气温较高，车内开着空调温度比较低。
（2）司机座前的挡风玻璃就像平面镜一样，反射车内乘客投射来的光；
若挡风玻璃是竖直的，则所成的像与车前方行人的高度差不多，容易出事故；
（3）因为水的比热容比较大，在吸收相同的热量时，温度低；
因为鱼儿是在水中的实际物体，是由于光线从水中通过空气折射进入了人的眼睛，看到的是鱼的虚像。
故答案为：（1）液化；车外；（3）比热容；虚。
24．（9分）阅读短文，回答问题
空气净化器
由于雾霾天气的增多，空气净化器逐渐走入家庭，其工作过程（如图甲），灰尘被正电钨丝放电而带上正电，流到负电格栅板时，化学有毒气体被吸附，排出空气的污染物浓度大幅降低
洁净空气量（CADR）是反映其净化能力的性能指标，CADR值越大，可以评估其在运行一定时间后，去除室内空气污染物的效果。按下列公式计算CADR：CADR＝2.3V/t（V：房间容积；t：空气净化器使房间污染物的浓度下降90%运行的时间）
（1）该空气净化器正常工作时的电流为 0.2 A。
（2）某房间的使用面积为18m2，高度是3m．此空气净化器 能 （能/不能）在1小时内净化90%的可吸入颗粒物。
（3）可变电阻是制作二氧化碳传感器的常用元件，图乙为其控制电路，电源电压保持6V恒定，Rt为可变电阻，其阻值随二氧化碳浓度变化如图丙，R0为定值电阻，当浓度为0.031%时，电压表示数为1V0阻值为 10 Ω，当电压表示数大于3V时，二氧化碳浓度大于 0.035 %，此时空气净化器会自动报警。
【答案】见试题解答内容
【解答】解：（1）根据表中数据，由P＝UI可得空气净化器正常工作时的电流：
I＝＝＝0.2A；
（2）由题可知，房间体积V＝Sh4/h，
所以使房间污染物浓度下降90%的时间：
t＝＝＝＝0.9h，
所以能在2小时内使房间污染物浓度下降90%；
（3）由图乙知，R1、R0串联，电压表测R5两端电压，
由图象知，当浓度为0.031%时，R1＝50Ω，电压表示数为6V，
由串联电路特点和欧姆定律得：
R0＝＝＝＝10Ω；
当电压表示数为6V时，R1的阻值：
R1′＝＝＝＝10Ω，
由图象知，R7阻值越小，二氧化碳浓度越大，即：当电压表示数大于3V时。
故答案为：（1）0.2；（2）能；0.035。U＝2V
电阻/Ω
5
10
20
电流/A
0.4
0.2
0.1
发光情况
刚发光
较亮
很亮
U/V
2.00
3.00
I/A
0.30
0.38
R/Ω
6.67
7.89
额定电压
220V
额定功率
热风时：990W
冷风时：110W
规格
额定电压
频率
额定功率
洁净空气量（CADR）
GH﹣2034A型
220V
50HZ
44W
138m3/h
U＝2V
电阻/Ω
5
10
20
电流/A
0.4
0.2
0.1
发光情况
刚发光
较亮
很亮
U/V
2.00
3.00
I/A
0.30
0.38
R/Ω
6.67
7.89
额定电压
220V
额定功率
热风时：990W
冷风时：110W
规格
额定电压
频率
额定功率
洁净空气量（CADR）
GH﹣2034A型
220V
50HZ
44W
138m3/h
