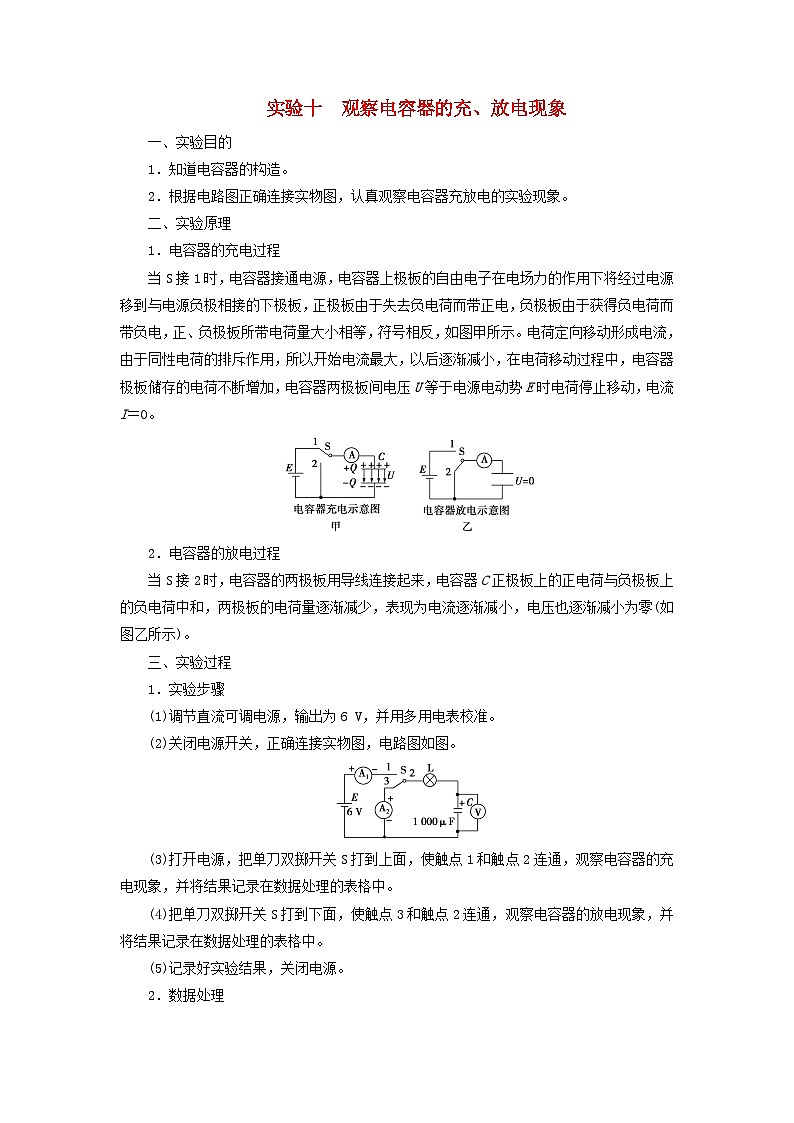

2025版高考物理一轮总复习知识梳理第9章静电场实验10观察电容器的充放电现象

这是一份2025版高考物理一轮总复习知识梳理第9章静电场实验10观察电容器的充放电现象，共2页。学案主要包含了实验目的，实验原理，实验过程，实验结论，注意事项等内容，欢迎下载使用。

1．知道电容器的构造。
2．根据电路图正确连接实物图，认真观察电容器充放电的实验现象。
二、实验原理
1．电容器的充电过程
当S接1时，电容器接通电源，电容器上极板的自由电子在电场力的作用下将经过电源移到与电源负极相接的下极板，正极板由于失去负电荷而带正电，负极板由于获得负电荷而带负电，正、负极板所带电荷量大小相等，符号相反，如图甲所示。电荷定向移动形成电流，由于同性电荷的排斥作用，所以开始电流最大，以后逐渐减小，在电荷移动过程中，电容器极板储存的电荷不断增加，电容器两极板间电压U等于电源电动势E时电荷停止移动，电流I＝0。
2．电容器的放电过程
当S接2时，电容器的两极板用导线连接起来，电容器C正极板上的正电荷与负极板上的负电荷中和，两极板的电荷量逐渐减少，表现为电流逐渐减小，电压也逐渐减小为零(如图乙所示)。
三、实验过程
1．实验步骤
(1)调节直流可调电源，输出为6 V，并用多用电表校准。
(2)关闭电源开关，正确连接实物图，电路图如图。
(3)打开电源，把单刀双掷开关S打到上面，使触点1和触点2连通，观察电容器的充电现象，并将结果记录在数据处理的表格中。
(4)把单刀双掷开关S打到下面，使触点3和触点2连通，观察电容器的放电现象，并将结果记录在数据处理的表格中。
(5)记录好实验结果，关闭电源。
2．数据处理
四、实验结论
当电容器极板上所储存的电荷发生变化时，电路中就有电流流过；若电容器极板上所储存的电荷量恒定不变时，则电路中就没有电流流过。电路中的平均电流I＝eq \f(Δq,Δt)。
五、注意事项
1．电流表要选用小量程的灵敏电流表。
2．要选择大容量的电容器。
3．实验过程中要在干燥的环境中进行。
4．在做放电实验时，在电路中串联一个电阻，避免烧坏电流表。实验项目
实验现象
电容器
充电
灯泡
亮度由明到暗最后熄灭
电流表1
读数由大到小最后为零
电压表
读数由小到大最后为6 V
电容器
放电
灯泡
亮度由明到暗最后熄灭
电流表2
读数由大到小最后为零
电压表
读数由大到小最后为零
