1.（2023甘肃兰州） 如图所示的避险车道内铺有厚厚的碎石，失控车辆一旦冲入就会因陡坡、碎石摩擦而快速停下，这在很大程度上保护了驾乘人员和车辆的安全。正因如此，避险车道被称为高速公路上的“救命道”。请在简化图中画出失控车辆冲入避险车道减速滑行时的受力示意图。

2.（2023甘肃兰州） 如图所示，小磁针左侧为通电螺线管，右侧为条形磁体，请根据小磁针的N极指向，标出条形磁体的磁极，并用箭头标出磁感线的方向和螺线管中的电流方向。

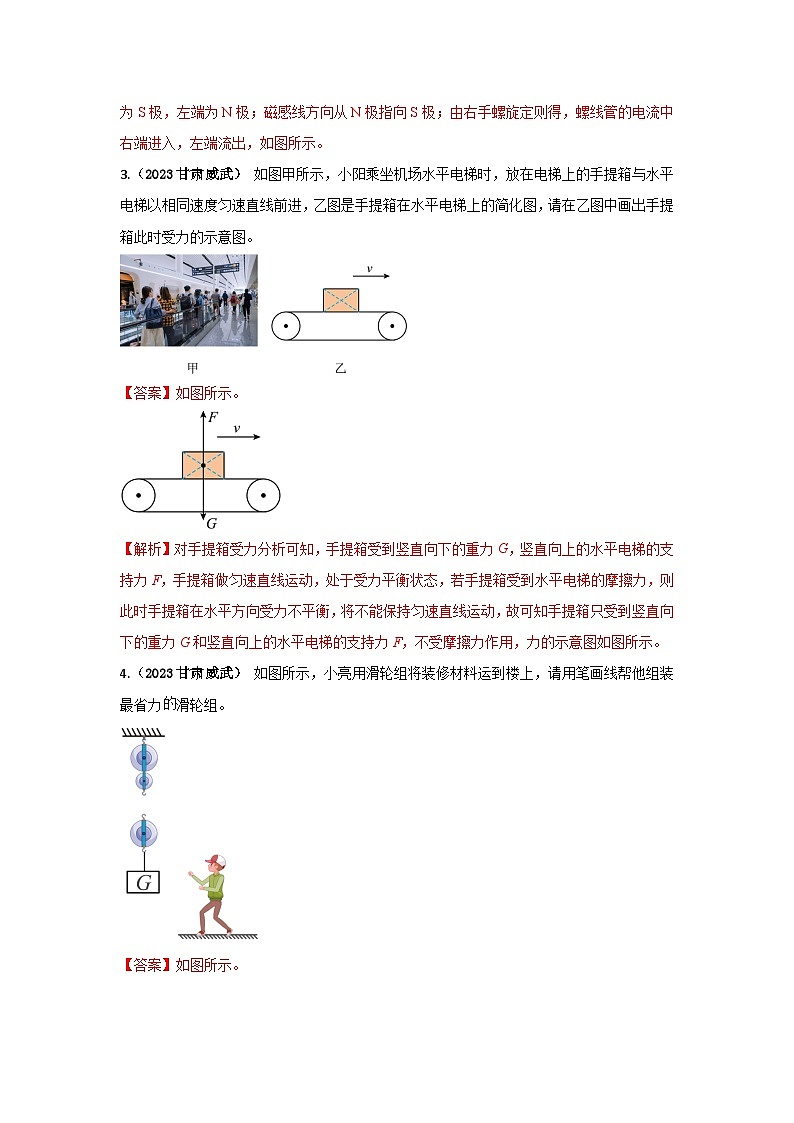

3.（2023甘肃威武） 如图甲所示，小阳乘坐机场水平电梯时，放在电梯上的手提箱与水平电梯以相同速度匀速直线前进，乙图是手提箱在水平电梯上的简化图，请在乙图中画出手提箱此时受力的示意图。

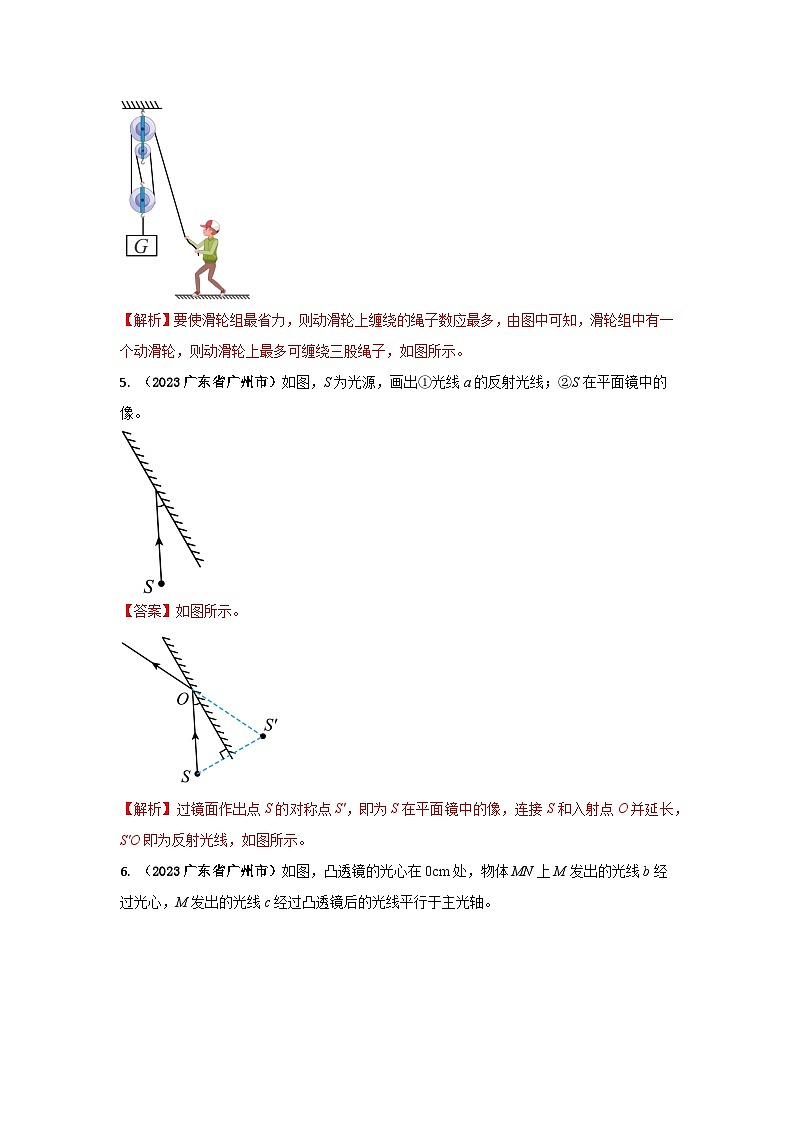

4.（2023甘肃威武） 如图所示，小亮用滑轮组将装修材料运到楼上，请用笔画线帮他组装最省力滑轮组。

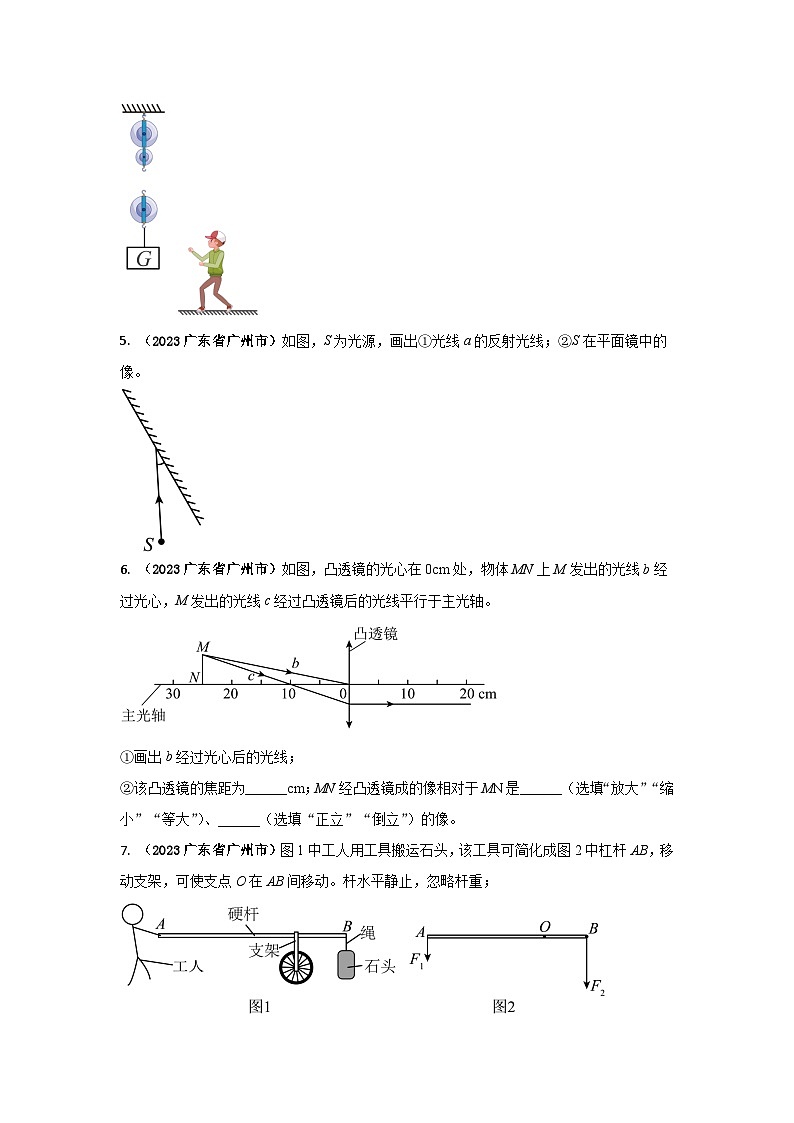

5. （2023广东省广州市）如图，S为光源，画出①光线a的反射光线；②S在平面镜中的像。

6. （2023广东省广州市）如图，凸透镜的光心在0cm处，物体MN上M发出的光线b经过光心，M发出的光线c经过凸透镜后的光线平行于主光轴。

①画出b经过光心后的光线；
②该凸透镜的焦距为______cm；MN经凸透镜成的像相对于MN是______（选填“放大”“缩小”“等大”）、______（选填“正立”“倒立”）的像。
7. （2023广东省广州市）图1中工人用工具搬运石头，该工具可简化成图2中杠杆AB，移动支架，可使支点O在AB间移动。杆水平静止，忽略杆重；

（1）人对杆的压力为F1，绳对杆的拉力为F2，F1、F2竖直向下；①在图2中画出F1的力臂l1；②F2的力臂l2________（用F1、F2、l1表示）；
（2）同一石头仍悬挂在杆B端，人对杆A端的压力方向不变，只通过移动支点O使该压力变小，杆仍保持水平静止，支点O应向_______（选填“A”“B”）端移动。

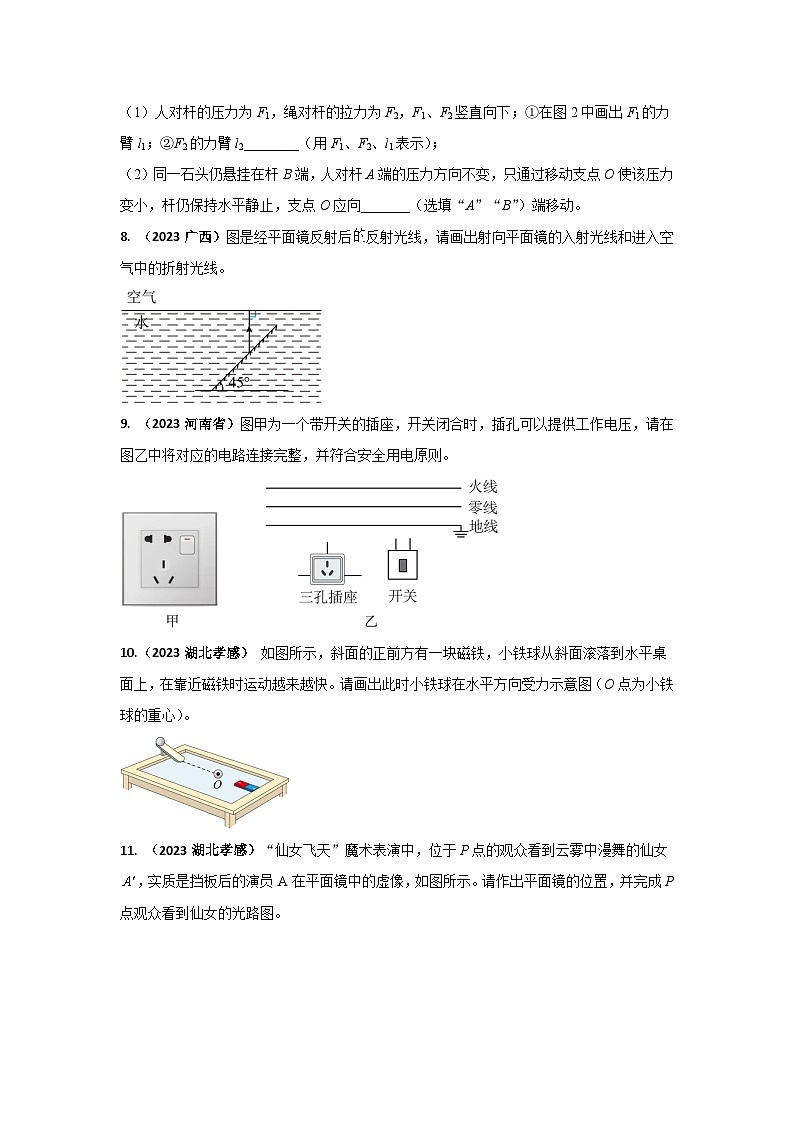

8. （2023广西）图是经平面镜反射后反射光线，请画出射向平面镜的入射光线和进入空气中的折射光线。

9. （2023河南省）图甲为一个带开关的插座，开关闭合时，插孔可以提供工作电压，请在图乙中将对应的电路连接完整，并符合安全用电原则。

10.（2023湖北孝感） 如图所示，斜面的正前方有一块磁铁，小铁球从斜面滚落到水平桌面上，在靠近磁铁时运动越来越快。请画出此时小铁球在水平方向受力示意图（O点为小铁球的重心）。

11. （2023湖北孝感）“仙女飞天”魔术表演中，位于P点的观众看到云雾中漫舞的仙女，实质是挡板后的演员A在平面镜中的虚像，如图所示。请作出平面镜的位置，并完成P点观众看到仙女的光路图。

12. （2023湖北天门）磁流体是一种新型功能材料，其周围如果存在磁场，就会“模拟”出磁感线的形状。如图，水杯中放有磁流体，左侧为电磁铁A，右侧为永磁体B，闭合S后的情景如图（图中画出了一条磁惑线）。已知A左端为N极，请在括号内标出电源左端的极性（“+”或“-”）B右端的磁极（“N”或“S”），并标出图中磁感线的方向。

13. （2023湖北随州）生活中常用“磁块”这种小物件，把它吸在铁质板上可以固定图纸或卡片等。如图一个磁块吸在水平放置的铁板下表面，已知铁板对磁块的吸引力大约是磁块重力的3倍。请画出磁块受力的示意图并用汉字标出各力的名称（O点为各力的作用点）。

14. （2023湖北随州）王叔叔在理发店理发后想看看后脑勺的头发长短情况，他向服务员要来一面小镜子，如图他背朝墙上的大镜子手握小镜子（未画出）略微仰头，当小镜子处于额头斜上方时他看到了自己的后脑勺。假设一条光线从后脑勺的A点射向大镜子上的M点，反射到小镜子上的N点又反射到人眼。请画出M到N之间的光线、小镜子上的法线以及小镜子的镜面（注意角度）。

15. （2023湖北随州）五一假期小聪和父母到随州大洪山旅游，茂密森林里丰富的物种深深地吸引着他们，可走着走着迷路了。小聪镇定地找出电池和导线在一根短木棒上密密匝匝地绕制成通电螺线管，又找来一个塑料圆盘用几根细线悬吊起来，然后将螺线管放在这个可以自由水平转动的圆盘上。小聪依靠这个自制装置的引导成功地走出了森林。如图是小聪的自制指南针，图中规定了通电螺线管的N极，请用笔画线代替导线画出绕线（画3匝示意即可）并在螺线管周图画出一条磁感线。

16.（2023湖北宜昌） 航关员舱外作业时，宽厚的航天服限制了他的视野，为了看清胸前的操作面板，可以通过手腕处的小镜子（如图甲）进行观察。乙图中A点代表航天员的眼睛，B点代表胸前某一按钮，C点是小镜子的位置，请你根据反射光路图在C点准确画出镜面并标出镜面与竖直面的夹角。（保留作图痕迹）

17. （2023湖南郴州）“井底之蛙”这个成语大家都很熟悉，图中M点表示青蛙。请根据光的直线传播知识画图说明为什么“坐井观天，所见甚小”。（温馨提示：必须标出光的传播方向）

18. （2023湖南郴州）如图所示，O为支点，杠杆AB平衡时，画出施加在杠杆上最小动力F1的示意图。

19. （2023湖南衡阳）桔槔是中国古代用于灌溉或汲水的一种器具，是杠杆的一种应用，如图甲所示。图乙是桔槔的简化示意图，请在图乙中作出水桶所受重力示意图，并画出动力的力臂l1。

20. （2023湖南怀化）如图所示的电路，请在虚线框里填上电表符号（选填“A”或“V”），使开关S闭合后，电阻R1、R2都可正常工作。

21. （2023湖南怀化）如图所示，请根据电流方向判断螺线管的磁极，标出螺线管的右端的极性（选填“N”或“S”）。

22. （2023四川成都）如图甲所示是博物馆内“刘充国印”的展台，上方是凸透镜，透过它能看到放大的印章；下方是平面镜，通过它能看到印章底部的字。图乙是其示意图，F为凸透镜的焦点，O为凸透镜的光心，光线a平行于凸透镜的主光轴（图中虚线）。请在图乙中画出：①光线a经过凸透镜折射后的光线；②光线b经过平面镜反射后的光线。

23. （2023四川成都）植树节当天，学校初二年级开展植树活动。同学们分工合作，如图甲，小高正在用铁锹铲土。将铁锹视为杠杆，O为支点，请在图乙中画出：①手在A处施加的最小动力F的示意图；②F的力臂L。

24. （2023四川达州）如图所示，一小球漂浮在盛水的烧杯中，将烧杯放置在斜面上，各物体均处于静止状态，请作出小球的受力示意图和烧杯对斜面压力的示意图（小球的重心已标出）。

25. （2023四川达州）如图所示，请在括号内标出通电螺线管左端的磁极、小磁针右端的磁极以及导线上A点的电流方向。（磁极均用“N”或“S”表示）

26.（2023四川广元） 如图所示。从S点向平面镜发出一条光线，经平面镜反射后，反射光线到达光屏上的P点。请你作出此过程的光路图（保留作图痕迹）。

27. （2023四川凉山州）如图所示，电流表正确连接在电路中，通电时请在括号中标出电源的正负极及小磁针静止时的N极。

28. （2023四川凉山州）如图所示，螺髻山索道的封闭式轿厢随钢索向下方做匀速直线运动，请画出静止在轿厢内物体A的受力示意图。

29.（2023四川凉山州） 如图所示，凸透镜的主光轴与水面重合，F是凸透镜的焦点，水下有一块平面镜M，一束与水面平行的光线经凸透镜折射后进入水中，再经水中的平面镜反射后恰过P点，请将光路图补充完整。

30. （2023四川眉山）学校组织学生参加劳动实践活动，在基地发现了一台活塞式抽水机，在杠杆C处用力便可取水。请在图中画出：
（1）阻力的力臂；
（2）在C处所用最小力的示意图。

31.（2023四川眉山） 物理课上，罗老师在水平桌面上放置一块平面镜，用一支带凸透镜的手电筒竖直向下照射在平面镜上，侧面的同学几乎不能看到经平面镜反射后的光，同学们通过作图明白了其中的道理。如图所示，F为凸透镜的焦点，一条光线经过焦点F射向凸透镜。请在图中画出该条光线经过凸透镜后的折射光线和经过平面镜后的反射光线。

32. （2023四川南充）如图所示，一束光射向凸透镜，请画出该光经过凸透镜、凹透镜的折射光路。

33. （2023四川南充）图甲是小明自行车的手闸，其中ABO可视为一种杠杆，简化示意图如图乙，O为支点，F2为阻力，请在图乙中画出作用在A点的最小动力F1及其力臂l1。
34.（2023四川遂宁） 请根据图中凸透镜折射后的光线，作出凸透镜的入射光线和经平面镜反射后的光线。

35. （2023四川遂宁）如图为“探究影响滑动摩擦力大小因素”的实验装置，迅速拉动长木板B。作出当弹簧测力计示数稳定时，木块A水平方向的受力示意图。

36. （2023四川宜宾）如图所示，请用笔画线代替导线将电路连接完整，并在括号中标出小磁针静止时右端的磁极名称（要求闭合开关，移动滑片P能改变螺线管磁性强弱）。

37. （2023辽宁抚顺）如图所示，Sʹ是光源S在平面镜中的像。光线是光源S发出的光线经平面镜反射后，平行于凸透镜主光轴射向凸透镜的光线。请画出：

（1）光源S的位置；
（2）反射光线a对应的入射光线；
（3）光线a经凸透镜折射后的折射光线。
38. 如图，用笔画线代替导线将图中实物连接起来。要求：闭合开关后，通电螺线管的上端为N极，当滑动变阻器的滑片P向左移动时，通电螺线管的磁性增强。

39. 如图， A为暗室中的点光源， B为不透光薄板， B与上方水平放置的平面镜左边缘对齐，请画出B薄板右侧水平地面被光照亮的区域左右边界的光路图（只考虑直接经平面镜到达地面光线）。
