2024年中考物理复习专题：电流和电路（含答案）

这是一份2024年中考物理复习专题：电流和电路（含答案），共8页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

1．教室有CO2通风机，S1是手动开关，S2是自动控制开关。只有手动闭合S1，CO2达到定值时闭合S2电动机才工作，下列图中，哪个电路图是正确的（ ）
A．B．
C．D．
2．如图所示，电路的电源电压恒为6V，灯泡L标有“2.5V 0.5W”的字样，滑动变阻器标有“30Ω 1A”字样，下列说法正确的是（ ）
A．同时闭合S1、S2、S3，将会造成电源短路，烧坏电流表
B．同时闭合S2、S3，向右移动滑动变阻器的滑片，电流表示数变小
C．只闭合S3，移动滑动变阻器的滑片，可使灯泡正常发光
D．只闭合S3，向右移动滑动变阻器的滑片，电压表示数会变大
3．把两个灯泡串联后接在某电源上，闭合开关后发现甲灯比乙灯亮，则
A．甲灯电流大B．乙灯电流大C．两灯电流一样大D．无法判断
4．加油站工人提油枪加油前，必须用手触摸如题图所示的按钮，这是为了（ ）
A．清除手上的汗水B．清除手上的灰尘
C．清除身体上的静电D．开启油枪准备加油
5．下列数据最符合实际的是（ ）
A．一节新干电池的电压为1.5V
B．手机充电器的工作电流约为20A
C．家用空调的额定功率约为10W
D．我国家用电器的正常工作电压一般是36V
6．如图所示为一种智能门锁，具有3D人脸识别、指纹、密码、磁卡四种解锁方式，每一种开锁方式相当于一个开关，任意一种方式都能开锁。下列符合开锁原理的电路图是（ ）
A．B．
C．D．
7．下列文具中，通常情况下属于导体的是（ ）
A． 橡皮B． 铅笔芯
C． 塑料尺D． 练习簿

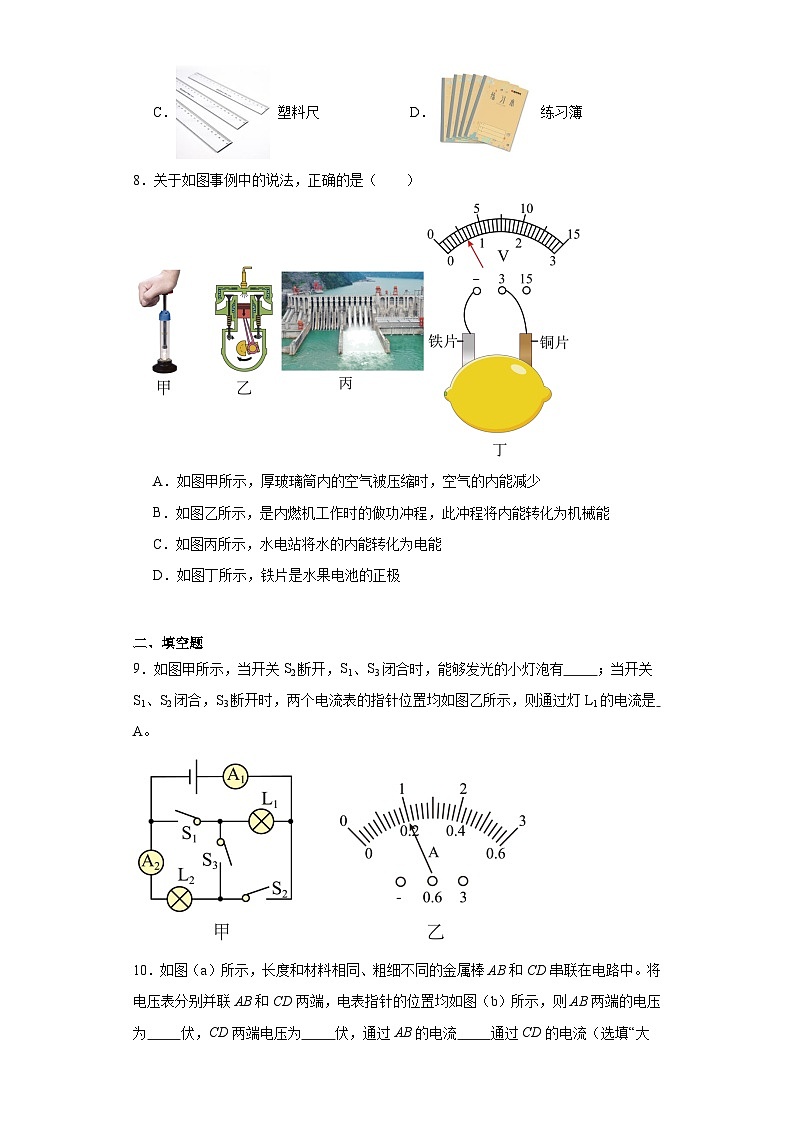

8．关于如图事例中的说法，正确的是（ ）

A．如图甲所示，厚玻璃筒内的空气被压缩时，空气的内能减少
B．如图乙所示，是内燃机工作时的做功冲程，此冲程将内能转化为机械能
C．如图丙所示，水电站将水的内能转化为电能
D．如图丁所示，铁片是水果电池的正极
二、填空题
9．如图甲所示，当开关S2断开，S1、S3闭合时，能够发光的小灯泡有 ；当开关S1、S2闭合，S3断开时，两个电流表的指针位置均如图乙所示，则通过灯L1的电流是 A。
10．如图（a）所示，长度和材料相同、粗细不同的金属棒AB和CD串联在电路中。将电压表分别并联AB和CD两端，电表指针的位置均如图（b）所示，则AB两端的电压为 伏，CD两端电压为 伏，通过AB的电流 通过CD的电流（选填“大于”“等于”或“小于”）。
11．如图所示电路中，A、B为两金属夹，分别在两金属夹之间接入硬币、铅笔芯、橡皮或塑料尺，闭合开关后观察小灯泡是否发光。在观察到小灯泡发光时，两金属夹之间接入的可能是 或 。

12．如电路图．已知电源电压恒定，定值电阻的阻值，当将电压表接在、两端时其示数为，当电压表接在、两端时其示数为，则可求出电阻的阻值 ，电源电压为 ．
13．验电器的作用是检验物体是否带电，它的工作原理是： 。
三、作图题
14．某学校大门安装了“人脸识别测温门禁一体机”，如图甲所示。要求人脸数据识别成功，且体温不高于37.3℃才能把门锁打开，请把这种一体机的电路图（图乙）连接完整。
四、实验题
15．小明和小红在探究串、并联电路中的电流规律时，设计了如下实验。
（1）在实验前检查器材时，小明发现电流表指针位置如图甲所示，他接下来的操作是 ；
（2）调整电流表后，小明按照图乙连接电路，测得通过A、B、C三点的电流是相等的，为了验证结论的普遍性，应当更换 （填“相同”或“不同”）规格的灯泡进行多次实验；
（3）接着小红开始探究并联电路中的电流规律，她连接了如图丙所示的实物图，此时，电流表测的是干路电流，若要测量通过灯泡L4的电流，请你在图上只改动一根导线，完成电路的连接（在需改动的导线上打“×”，再画出重新连接后的导线）；
（4）小红通过改接电路和改变电源电压完成了三次测量，并将实验数据填入下表：
上述表格所记录的数据中，明显错误的数据是 ，根据测量结果，在误差允许范围内，你认为并联电路中干路电流和各支路电流的关系是 （用表格中的符号写出关系式）；
（5）小明又设计了一个电路，在如图丁所示的电路器材不变的情况下，再增加一个开关，只需要使用一个电流表和两个开关，就可直接测出A、B、C 三处的电流，利用这个电路同样可得出三处电流的关系，请在图中的虚线框中画出设计的电路图；
（6）实验结束后，小红又利用器材连接了如图己所示的电路图，当开关由断开到闭合时，电流表A2的示数 （选填“变大”、“变小”或“不变”）。
16．如图甲所示是小明探究串联电路电流特点的实验电路图。
（1）小明最好选择两个小灯泡的规格是 的（填“相同”或“不相同”）；
（2）小明连接电路时，刚连完最后一条导线，灯泡L1、L2就亮了，他在实验操作中的不当之处是 ；
（3）表格中是小明实验中测得的三组数据，由表格数据可得出结论： ；
（4）实验中，小明同学是通过改变电源电压而获得三组不同电流，请你提出能改变电路中的电流的另外一种实验操作方法： ；
（5）小红同学在做实验时，闭合开关前，电流表的指针指在零刻度线处；当闭合开关试触时，发现电流表指针摆动出现了如图乙所示的情况。请分析她在电流表的使用上存在的问题： 。
五、计算题
17．如图所示，电源电压保持不变，电阻R1的阻值为30欧。闭合电键S，电流表A1的示数为0.2安，电流表A2的示数为0.3安。求：
（1）电源电压。
（2）电路的总电阻。
18．如图所示，电源电压不变，小灯泡L上标有“6V 6W”字样（灯丝电阻不变）。定值电阻R1的阻值为10Ω，R2为滑动变阻器。
（1）当开关S1、S2、S3都闭合时，小灯泡L正常发光，求此时电流表的示数；
（2）当断开开关S1和S3，闭合开关S2，滑动变阻器的滑片调至阻值最大时，电压表示数为1.5V，求R2的最大阻值。
实验次序
通过L3的电流I3/A
通过L4的电流I4/A
干路电流I/A
第一次测量
0.16
1.2
0.4
第二次测量
0.32
0.48
0.8
第三次测量
0.48
0.52
1.0
实验序号
A处电流/A
B处电流/A
C处电流/A
1
0.3
0.3
0.3
2
0.4
0.4
0.4
3
0.2
0.2
0.2
参考答案：
1．D
2．C
3．C
4．C
5．A
6．C
7．B
8．B
9． L1 0.8A
10． 5 1 等于
11． 铅笔芯 硬币
12．
13．同种电荷相互排斥
15． 电流表调零 不同 见详解 1.2 变小
16． 不相同 连接电路时没有断开开关 串联电路各处的电流都相等 换用不同规格的灯泡做实验 电流表正负接线柱接反了
17．（1）6伏；（2）12欧
18．（1）1.6A；（2）30Ω
