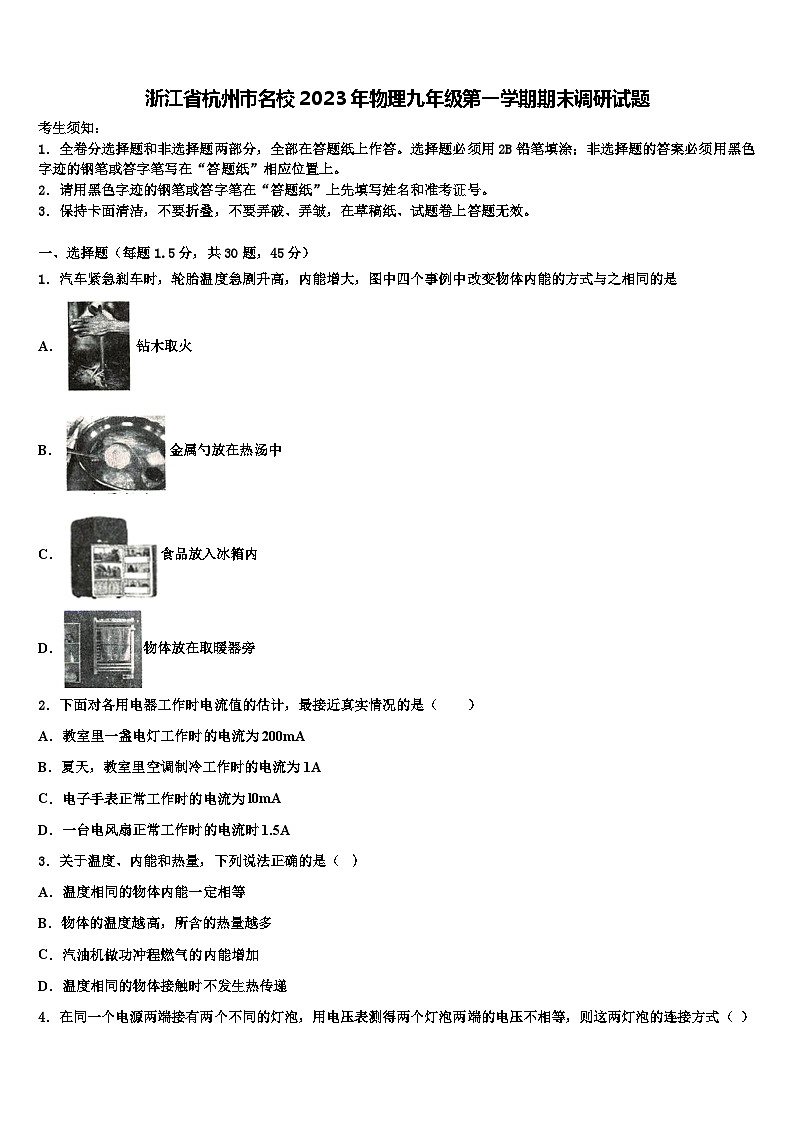

浙江省杭州市名校2023年物理九年级第一学期期末调研试题含解析

这是一份浙江省杭州市名校2023年物理九年级第一学期期末调研试题含解析，共23页。试卷主要包含了下列能源属于不可再生能源的是等内容，欢迎下载使用。
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1.5分，共30题，45分）
1．汽车紧急刹车时，轮胎温度急剧升高，内能增大，图中四个事例中改变物体内能的方式与之相同的是
A．钻木取火
B．金属勺放在热汤中
C．食品放入冰箱内
D．物体放在取暖器旁
2．下面对各用电器工作时电流值的估计，最接近真实情况的是（ ）
A．教室里一盏电灯工作时的电流为200mA
B．夏天，教室里空调制冷工作时的电流为1A
C．电子手表正常工作时的电流为l0mA
D．一台电风扇正常工作时的电流时1.5A
3．关于温度、内能和热量，下列说法正确的是（ ）
A．温度相同的物体内能一定相等
B．物体的温度越高，所含的热量越多
C．汽油机做功冲程燃气的内能增加
D．温度相同的物体接触时不发生热传递

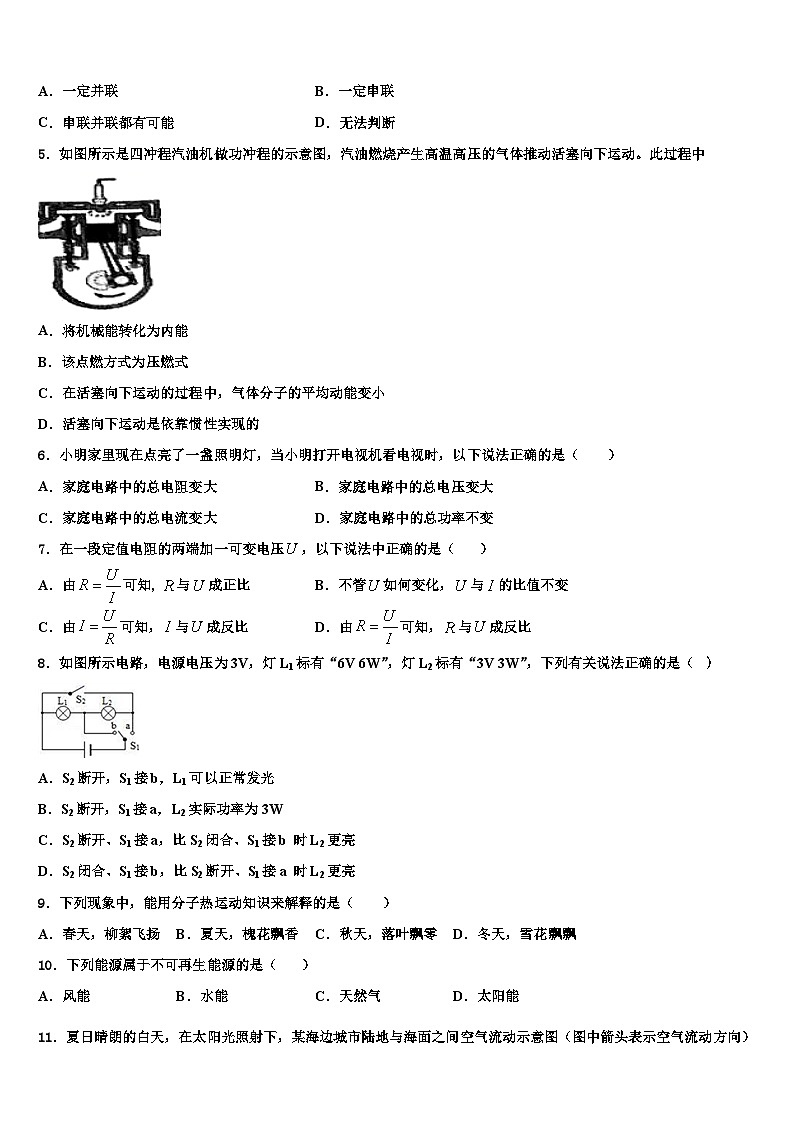

4．在同一个电源两端接有两个不同的灯泡，用电压表测得两个灯泡两端的电压不相等，则这两灯泡的连接方式（ ）
A．一定并联B．一定串联
C．串联并联都有可能D．无法判断
5．如图所示是四冲程汽油机做功冲程的示意图，汽油燃烧产生高温高压的气体推动活塞向下运动。此过程中
A．将机械能转化为内能
B．该点燃方式为压燃式
C．在活塞向下运动的过程中，气体分子的平均动能变小
D．活塞向下运动是依靠惯性实现的
6．小明家里现在点亮了一盏照明灯，当小明打开电视机看电视时，以下说法正确的是（ ）
A．家庭电路中的总电阻变大B．家庭电路中的总电压变大
C．家庭电路中的总电流变大D．家庭电路中的总功率不变
7．在一段定值电阻的两端加一可变电压，以下说法中正确的是（ ）
A．由可知, 与成正比B．不管如何变化，与的比值不变
C．由可知，与成反比D．由可知，与成反比
8．如图所示电路，电源电压为3V，灯L1标有“6V 6W”，灯L2标有“3V 3W”，下列有关说法正确的是（ ）
A．S2断开，S1接b，L1可以正常发光
B．S2断开，S1接a，L2实际功率为3W
C．S2断开、S1接a，比S2闭合、S1接b 时L2更亮
D．S2闭合、S1接b，比S2断开、S1接a 时L2更亮
9．下列现象中，能用分子热运动知识来解释的是（ ）
A．春天，柳絮飞扬B．夏天，槐花飘香C．秋天，落叶飘零D．冬天，雪花飘飘
10．下列能源属于不可再生能源的是（ ）
A．风能B．水能C．天然气D．太阳能

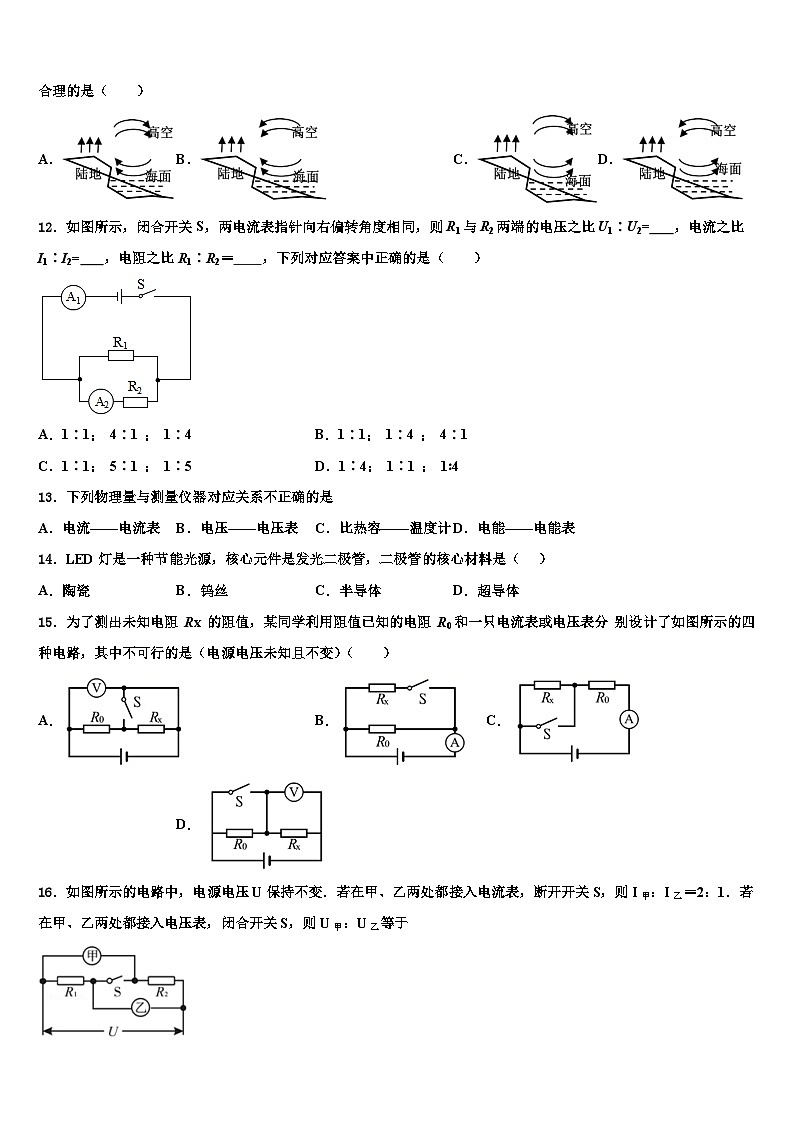

11．夏日晴朗的白天，在太阳光照射下，某海边城市陆地与海面之间空气流动示意图（图中箭头表示空气流动方向）合理的是（ ）
A．B．C．D．
12．如图所示，闭合开关S，两电流表指针向右偏转角度相同，则R1与R2两端的电压之比U1∶U2= ，电流之比I1∶I2= ，电阻之比R1∶R2＝ ，下列对应答案中正确的是（ ）
A．1∶1； 4∶1 ； 1∶4B．1∶1； 1∶4 ； 4∶1
C．1∶1； 5∶1 ； 1∶5D．1∶4； 1∶1 ； 1∶4
13．下列物理量与测量仪器对应关系不正确的是
A．电流——电流表B．电压——电压表C．比热容——温度计D．电能——电能表
14．LED灯是一种节能光源，核心元件是发光二极管，二极管的核心材料是（ ）
A．陶瓷B．钨丝C．半导体D．超导体
15．为了测出未知电阻 Rx 的阻值，某同学利用阻值已知的电阻 R0和一只电流表或电压表分 别设计了如图所示的四种电路，其中不可行的是（电源电压未知且不变）（ ）
A．B．C．D．
16．如图所示的电路中，电源电压U保持不变．若在甲、乙两处都接入电流表，断开开关S，则I甲：I乙＝2：1．若在甲、乙两处都接入电压表，闭合开关S，则U甲：U乙等于
A．1：1B．1：2C．2：1D．4：9
17．2018年华为推出的Mate20Pr手机充电采用了快充技术，即手机的最高充电电压10V，最大充电电流4A，Mate20Pr的最大充电功率为（ ）
A．4WB．10W
C．20WD．40W
18．如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时（ ）
A．电压表示数变大，电流表示数变小，灯泡变暗
B．电压表示数变小，电流表示数变大，灯泡变亮
C．电压表示数变小，电流表示数变小，灯泡变暗
D．电压表示数变大，电流表示数不变，灯泡亮度不变
19．如图所示在使用的工具中，属于费力杠杆的是
A． 剪刀B． 起子
C． 镊子D． 钢丝钳
20．一个质量为80g的皮球从10m高处下落了3m，重力对它做的功为（ ）
A．240JB．5.6 JC．2.4JD．8J
21．如图所示电路，电源电压为12V且保持不变．闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻产生的热量为则下列结果正确的是
A．电路中的最小电流为
B．滑片P在中点时，9s内滑动变阻器R消耗的电能为60J
C．R先后两次消耗的电功率之比为
D．先后两次消耗的电功率之比为
22．如图所示电路，电源电压恒为4.5V，定值电阻R1为5Ω，滑动变阻器R2的规格为“20Ω 1A”，电压表量程为0～3V，电流表量程为0～0.6 A．闭合开关，调节滑动变阻器，在不损坏各电路元件的前提下，下列说法正确的是
A．电路中通过的最小电流是0.18A
B．电路消耗的最大功率为4.5W
C．滑动变阻器R2接入电路的阻值范围是2.5～10Ω
D．滑动变阻器R2消耗的功率最大为20W
23．如图所示的四种现象中，符合安全用电原则的是
A．在没有断开电源的情况下换灯泡
B．使用绝缘层破损的电线
C． 用湿抹布擦拭正在工作的台灯
D． 用绝缘棒挑开通电的裸导线
24．在图所示的电路中，电源电压和灯泡电阻都保持不变，当滑动变阻器R的滑片P由中点向右移动时，下列判断中正确的是( )
A．电流表和电压表的示数都增大
B．电流表和电压表的示数都减小
C．电流表的示数减小，电压表的示数增大
D．电流表的示数减小，电压表的示数不变
25．如图所示，将与毛衣摩擦过的气球靠近细小的水流，水流被吸引发生弯曲的原因是( )
A．气球带电吸引细小水流
B．气球和水流带同种电荷
C．气球和水流带异种电荷
D．气球和水流分子间存在引力
26．如图所示电路中，A、B为两个金属夹，分别在两金属夹之间接入硬币、铅笔芯、橡皮或塑料尺，闭合开关后观察小灯泡是否发光．在观察到小灯泡发光时，两金属夹之间接入的可能是（ ）
A．铅笔芯或硬币B．硬币或橡皮C．橡皮或塑料尺D．塑料尺或铅笔芯
27．重为2N的红光橙，从树上落下的过程中，受到重力的作用。对于红光橙所受重力的大小和方向，以下说法中正确的
A．等于2N，方向竖直向下B．小于2N，方向竖直向下
C．等于2N，方向竖直向上D．大于2N，方向竖直向下
28．LED灯带在装饰材料中被广泛应用。芳芳同学在研究其内部结构时发现，灯带中的LED灯串联后经电流适配器接入照明电路，如图所示。她取下一只LED灯接在电池两端，灯不亮，对调电池正负极后灯亮了，但用手触摸几乎不发热。以下推断符合上述事实的是（ ）
A．一只LED正常工作的电压是220V
B．灯带中一只LED灯断路后其它灯还亮
C．LED灯具有单向导电性
D．LED灯工作时主要是将电能转化为内能
29．如图所示的四幅图中，符合安全用电做法的是
A．用湿抹布擦拭亮着的脏灯泡
B．试电笔的握法
C．在高压线下放风筝
D．多个大功率用电器同时使用一个插座
30．科学探究的第一步是（ ）
A．做出假设B．提出问题
C．制定计划D．实施实验
二、填空题（每空1分，共10题，20分）
31．如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图象是（______）
A． B． C． D．
理由：_____________________
32．如图是一把既能吹冷风又能吹热风的电吹风简化电路图，图中A是吹风机，B是电热丝。将插头插入插座，当开关S1、S2同时闭合，电吹风吹出的是________风：若只闭合开关S1，电吹风吹出的是_____风。
33．一只电烙铁上标有“220V 100W”字样。若该电烙铁正常工作30分钟，消耗的电能是_________焦。若实际加在该电烙铁上的电压是198伏且电烙铁的电阻保持不变，则它的实际功率是_________瓦。
34．电阻R1、R2并联，电流表A1测干路电流，A2测R2的电流。闭合开关S，两电流表示数之比5∶3，则R1与R2两端的电压之比U1∶U2=______。电阻之比R1∶R2=______。
35．如图所示，根据通电螺线管两端的磁极，判定电源的左侧为__________极．
36．家用热水器功率2000W，正常工作7min，消耗电能是______ J，若能量利用率是80%，这些能量被水吸收，能使50kg的水，温度升高________℃。
37．如图（a）所示，灯泡L1与L2_______联．根据图（b）、（c）中电流表的示数可以判断通过L1的电流为_______A，通过L2的电流为_______A。
38．在某导体两端加4V电压时，通过该导体的电流为0.2A；在这个导体两端加6V的电压时，通过该导体的电流等于_______A；当这个导体两端不加电压时，该导体的电阻为_______Ω。
39．如图所示为某反恐小组正在拆除的定时爆炸装置的电路图，为使爆炸装置停止工作，应剪断导线___(a/b)．拆除前起爆器上_____（有／没有）电流通过，拆除后起爆器上______（有／没有）电流通过．
40．如图所示的某家庭电路的电能表读数为_____kW•h．当该电路中只有一电饭煲工作15min时，电能表的转盘转过500转，电饭煲的实际功率是_____W．
三、实验题（每空1分，共2题，15分）
41．小明利用如图甲所示的电路探究电流跟电阻的关系。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）在连接电路时开关应________，此时滑片应滑到最________端（填“左”或“右”）。
（2）实验中多次改变R的阻值，调节滑片，使________示数保持不变，记下电流表的示数，得到如图乙所示的图象。
①由图像可以得出结论：电压一定时，__________________。
②实验中，小明用5Ω的电阻做完实验后，接下来将10Ω的电阻接人电路，闭合开关后，应向________（填“左”或“右”）移动滑片，使电压表示数为________V时，读出电流表的示数。
42．小明用如图甲所示的电路探究“通过导体的电流跟导体两端电压的关系”。
(1)要求滑动变阻器滑片向右移动，电流表示数减小，请用笔画线代替导线，继续完成图乙中实验电路的连接。（____）
(2)小明按要求正确连接电路后，闭合开关，发现电压表指针偏转到满刻度的位置，其原因可能是________（只需写出一种可能）。
(3)小明在实验中通过调节滑动变阻器滑片，测出通过电阻R的不同电流和对应的电压值如下表所示：
小明在本次实验中所用电阻R的阻值为_____Ω；通过分析上表数据可以得到的初步结论是_______。
(4)仅通过一个电阻探究得出的结论是否可靠呢？为了避免偶然性，小明接下来的操作应该是_____。
(5)如果将实验电路中的电阻R更换成一个额定电压为3.8V，阻值为10Ω的小灯泡，进行“测量小灯泡的额定电功率”的实验，则对实验电路还须进行的改动的是____________________。
四、计算题（每题10分，共2题，20分）
43．小明家的电饭锅如图甲所示，额定电压为220 V , “煮饭”时额定功率为1 210 W，简化电路如图乙所示，S1为温控开关，发热电阻R1与R2的阻值不随温度变化，电阻R2在“保温”状态与“煮饭”状态时的功率之比为1: 16.
(1)正常“煮饭”状态，通过电饭锅的电流为多少安?
(2)电阻R1的阻值为多少欧?
(3)某天傍晚，小明关闭家里其他用电器，只让“保温”状态的电饭锅工作，发现自家电能表(如图丙所示)指示灯每闪烁4次所用的时间为48s，则实际电压为多少伏?
44．如图甲所示是豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，用来对液体加热煮沸。图乙是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作时的“P﹣t”图像。表格中是豆浆机的主要技术参数。求：
（1）豆浆机正常加热1min电流做的功；
（2）豆浆机正常工作时的最大电流；
（3）豆浆机正常工作做一次豆浆，总共消耗的电能。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、A
【详解】汽车紧急刹车时，轮胎与地面摩擦，克服摩擦做功，轮胎温度急剧升高，内能增大，是通过做功的方式改变内能的；
A. 钻木取火是克服摩擦做功，属于做功改变物体的内能，故A项与题意相符；
B. 金属勺放在热汤中，金属勺吸收热量，是通过热传递改变内能，故B项与题意不相符；
C. 食品放入冰箱内，食品放出热量，属于热传递改变内能，故C与题意不相符；
D. 物体放在取暖器旁边，会吸收热量，属于热传递改变内能，故D项与题意不相符．
2、A
【详解】A．教室中电灯正常发光的功率在40W左右，正常工作时的电流在
I＝≈0.2A＝200mA
左右，符合题意；
B．空调的功率较大，在2000W左右，教室里空调制冷工作时的电流为
I＝≈9A，
不符合题意；
C．电子手表的功率很小，正常工作的电流在
3μA＝3×10-3mA
左右，不符合题意；
D．电风扇正常工作的电流在0.2A左右，不符合题意。
故选A。
3、D
【解析】A、温度相同的物体内能不一定相等，因为物体的质量、体积不确定．故A错误；B、热量是一个过程量，只能说吸收热量或放出热量，故B错误；C、汽油机做功冲程中，燃气的内能转化为机械能，内能减小，故C错误；D、发生热传递的条件是存在温度差，热量从高温物体传向低温物体，故D正确．故选D．
点睛：温度是表示物体的冷热程度；热量是热传递过程中所传递内能的多少；内能是物体内部所有分子无规则运动的动能和分子势能的和；温度影响物体的内能，温度越高物体内能越大．
4、B
【详解】两个不同规格的灯泡，如果串联到电路中，由串联分压U1:U2=R1:R2可知，两个灯泡两端的电压不会相等；如果并联到电路中，两个灯泡两端的电压一定相等，因为并联电路中各支路两端的电压相同，故选B
5、C
【详解】AC．汽油机的四个冲程中有两个冲程发生能量转化，一是压缩冲程中机械能转化为内能；二是做功冲程中内能转化为机械能；所以，图示的做功冲程中，内能转化为机械能，故气体的内能减少、温度降低，分子热运动减慢，气体分子的平均动能变小，故A错误，C正确；
B．汽油机中有火花塞，采用的是点燃式点火；而柴油机是喷油嘴喷出雾状柴油，进行压燃式点火，故B错误；
D．汽油燃烧产生高温高压的气体推动活塞向下运动，所以，活塞向下运动不是依靠惯性实现的，故D错误。
6、C
【详解】A．家庭电路中各用电器是并联的，根据电阻越并联越小的规律可知，打开电视机看电视时，电路的总电阻变小了，故A错误；
B．家庭电路中各用电器是并联的，各用电器两端的电压都等于电源电压，家庭电路的电压为220V是不变的，故B错误；
C．家庭电路中各用电器是并联的，根据电阻越并联越小可知，线路的总电阻变小，根据欧姆定律可知，进户线（干路）的电流变大，故C正确；
D．家庭电路中各用电器工作时的功率之和，就是电路中的总功率，所以当小明打开电视机看电视时，电路的总功率变大了，故D错误。
故选C。
7、B
【详解】ABD．由欧姆定律可知R=，可以用来计算导体电阻，U与I的比值不变，导体的电阻与其两端电压和电流无关，故AD错误，B正确；
C．由可知，R一定时，I与U成正比，故C错误．
8、D
【解析】A、S2断开，S1接b，L1两端的电压为电源电压，为3V，小于灯泡的额定电压，不能正常发光；故A错误；
B、S2断开，S1接a，两只灯泡串联，两只灯泡两端的电压肯定都小于3V，所以L2实际功率小于3W，故B错误；
C、S2断开，S1接a，两只灯泡串联，L1 的电阻；L2 的电阻；根据公式可知，L1的实际功率更大，所以更亮，故C错误；
D、S2闭合，S1接b时，两只灯泡并联，两端的电压相等，根据公式可知，L2的实际功率更大，所以更亮，故D正确．
故选D．
【点睛】本题是一道关于额定电压、电功率以及串并联电路的分析判断题，解题的关键是先按照相关的条件简化电路（简化电路的基本原则是去掉开路部分和短路部分），再进行分析判断各个选项的正误．
9、B
【详解】夏天，槐花飘香是槐花内花粉分子的微观运动，能用分子热运动知识来解释；春天，柳絮飞扬、秋天，落叶飘零和冬天，雪花飘飘是物体的宏观运动，不能用分子热运动知识来解释，故ACD不符合题意，B符合题意。
故选B。
10、C
【详解】A．风能属于可再生能源，故A不符合题意；
B．水能属于可再生能源，故B不符合题意；
C．天然气是化石能源，属于不可再生能源，故C符合题意；
D．太阳能属于可再生能源，故D不符合题意。
故选C。
11、A
【详解】夏日晴朗的白天，在太阳光照射下，海水比热容较大，吸收热量后，温度上升得慢，温度较低，陆地温度较高，热空气上升，风从海面吹向陆地，使空气循环流动，故选A。
12、A
【详解】由电路图可知，两个电阻并联，则R1与R2两端的电压相等；电流表A1测量干路电流，电流表A2测量R2所在支路电流，即表A1示数大于表A2示数；由于两电流表指针向右偏转角度相同，两表分别接大量程与小量程，R2所在支路通过的电流为I2，则干路电流为
则R1支路电流为
即电流之比为，此时电阻之比为
，
故选A。
13、C
【详解】A．电流表是测量电流的工具，故A正确，但不符合题意；
B．电压表是测量电压的工具，故B正确，但不符合题意；
C．比热容是通过公式 计算得到，温度计只能测量温度，故C不正确，但符合题意；
D．电能表是测量电能的工具，故D正确，但不符合题意。
14、C
【详解】制作二极管的主要材料是半导体材料，常用的有：硅、锗等材料。
故选C。
15、A
【详解】A．由电路图知道，开关S闭合时，电路为R0的简单电路，电压表测电源两端的电压U；当开关S断开时，R0 与Rx 串联，电压表仍测电源两端的电压U，无法测出Rx 两端的电压，从而无法测出Rx 的阻值，故A符合题意；
B．由电路图知道，开关S断开时，电路为R0 的简单电路，电流表测通过R0的电流I0，则电源的电压是
U=I0 R0；
开关S闭合时，R0与Rx并联，电流表测干路电流I，此时通过Rx的电流
Ix=I-I0，
由并联电路中各支路两端的电压相等知道，
，
故B不符合题意；
C．由电路图知道，开关S闭合时，电路为R0的简单电路，电流表测电路中的电流I1，则电源的电压是：
U=I1 R0；
当开关S断开时，R0与Rx串联，电流表测电路中的电流I2，则电路中的总电阻是：
，
由于串联电路中总电阻等于各分电阻之和，所以，
，
故C不符合题意；
D．由电路图知道，开关S闭合时，电路为Rx的简单电路，电压表测电源两端的电压U；当开关S断开时，R0与Rx串联，电压表测Rx两端的电压Ux，由串联电路中总电压等于各分电压之和可得，R0两端的电压是
U0 =U-Ux，
由于串联电路中各处的电流相等，所以，电路中的电流是：
，
所以，
，
故D不符合题意。
16、C
【详解】（1）在甲、乙两处分别接入电流表，断开开关S，两电阻并联在电路中，甲表测的是通过R2的电流，乙表测的是通过R1的电流，
因并联电路中各支路两端的电压相等，
所以，由I=可得：
====；
（2）在甲、乙两处都接入电压表，闭合开关S，两电阻串联在电路中，甲表测的是R1两端的电压，乙表测的是R2两端的电压，
因串联电路中各处的电流相等，
所以，===．
故选C．
17、D
【详解】由题知，手机最高充电电压，最大电流，根据可得，最大充电功率
故选D。
18、D
【详解】由电路图可知，灯泡与滑动变阻器串联，电压表测滑片左侧部分电阻丝两端的电压，电流表测电路中的电流，因电压表的内阻很大、在电路中相当于断路，
所以，滑片移动时，变阻器接入电路中的电阻不变，电路中的总电阻不变，
由I＝可知，电路中的电流不变，即电流表的示数不变，故ABC错误；
因灯泡的亮暗取决于实际功率的大小，所以，由P＝I2R可知，滑片移动时，灯泡的实际功率不变，亮暗不变，
当滑动变阻器的滑片向右移动时，滑片左侧部分电阻丝的阻值变大，
由U＝IR可知，滑片左侧部分电阻丝两端的电压变大，即电压表的示数变大，故D正确．
19、C
【详解】A．剪刀在使用过程中，动力臂大于阻力臂，是省力杠杆，故A不符合题意；
B．起子在使用过程中，动力臂大于阻力臂，是省力杠杆，故B不符合题意；
C．镊子在使用过程中，动力臂小于阻力臂，是费力杠杆，故C符合题意；
D．钢丝钳在使用过程中，动力臂大于阻力臂，是省力杠杆； 故D不符合题意．
20、C
【详解】这个皮球的质量是
皮球受到的重力是
那么从10m高处下落了3m，重力对它做的功为
故选C。
21、C
【详解】由电路图知道，定值电阻与滑动变阻器串联电压表测量滑动变阻器的电压；由串联电路起分压作用知道，滑片从中点到b端时，电压表示数增大了2V，即滑片P置于变阻器的b端时，电压表示数是4V+2V=6V；由Q=U2/Rt知道，定值电阻的阻值是：R1 =U12/Q1t=(12V−6V)2/60J×10s=6Ω；当滑片在b点时，滑动变阻器接入电路的阻值最大，则电路中的电流最小，此时I最小=U1/R1=12V−6V/6Ω=1A，故A错误；
当滑片在中点时，电路中的电流是：I=U′1/R1=12V−4V/6Ω=4/3A，所以，9s内滑动变阻器R消耗的电能是：W=UIt=4V×4/3A×9s=48J，故B错误；
由以上分析结合P=UI知道，R先后两次消耗的电功率之比是：，故C正确；
同理知道，R1 先后两次消耗的电功率之比是：，故D错误，故选C．
22、C
【详解】A.电压表量程为0～3V，当电压表示数为3V时，电路中通过的电流最小，此时R1的电压为1.5V，故电路中通过的最小电流I＝＝0.3A,故A错误；
B.电流表量程为0～0.6 A，当电流等于0.6A时，电路消耗的功率最大，P＝UI＝＝2.7W,故B错误；
当电流表示数为I1＝0.6A时，电阻R1两端电压为U1＝I1R1＝0.6A×5Ω＝3V；滑动变阻器两端的电压U2＝U-U1＝4.5V-3V＝1.5V，所以滑动变阻器连入电路的电阻最小为R小＝＝2.5Ω；当电压表示数最大为U大＝3V时，R1两端电压为U3＝U-U大＝4.5V-3V＝1.5V，电路电流为I＝＝0.3A；滑动变阻器接入电路的电阻最大为R大＝＝10Ω,所以R2的取值范围为2.5Ω≤R2≤10Ω．故C正确；
D. 设滑动变阻器的阻值为R时，其消耗的电功率最大，则串联电路的电流为I＝,滑动变阻器消耗的电功率为P＝（）2R＝；当R＝5Ω时，滑动变阻器消耗的电功率最大为P＝1.0125W,故D错误．故选C.
23、D
【详解】A、不断开开关，直接更换不亮的电灯泡，由于灯泡上带电，容易引起触电事故，所以更换灯泡时先断开开关，故A不符合安全用电原则；
B、电线绝缘层破损后，防止引发触电事故，故B不符合安全用电原则；
C、用湿布擦拭正在发光的电灯，湿布导电容易使人触电，故C不符合安全用电原则；
D、用绝缘棒挑开通电的裸导线，避免发生触电事故，故D符合安全用电原则．
故选D．
24、D
【详解】灯和滑动变阻器并联，电流表测滑动变阻器这条支路的电流，电压表测电源电压(不变)．滑动变阻器R的滑片P由中点向右移动时，有效阻值增大，电流减小，即电流表示数减小，选D
25、A
【解析】气球与毛衣摩擦后带上电荷，这是摩擦起电现象，带电的物体可以吸引轻微的物体，所以将与毛衣摩擦过的气球靠近细小的水流，水流被吸引发生弯曲的原因是气球带电引细小水流，故选A。
26、A
【解析】试题分析：小灯泡发光，说明电路中有电流，是通路，接入电路的应是导体，橡皮、塑料是绝缘体，故BCD错；应选A．
考点：导体和绝缘体
27、A
【解析】红光橙所受的重力是由于地球的吸引而产生的，从树上落下的过程中，其受到重力的大小为2N不变，方向竖直向下。
28、C
【解析】A、灯带中的LED灯串联后接入照明电路，所以一只LED正常工作的电压不是220V
故A错误；
B、串联电路一个用电器损坏，其它用电器的工作情况受到影响，故B错误；
C、开始灯不亮，对调电池正负极后灯亮了，故C正确；
D、用手触摸几乎不发热，说明很少转化成内能，故D错误。
故选：C。
29、B
【解析】A、因为水是导体，用湿抹布擦拭亮着的脏灯泡很容易发生触电事故，不符合安全用电的做法，故A错误；
B、使用测电笔辨别火线时，手一定不能接触笔尖金属体，但要用手触及笔尾的金属部分，故B正确；
C、高压触电有两种方式，跨步电压触电和高压电弧触电，安全用电要求不接触低压带电体，不靠近高压带电体，高压线的电压很高，在其旁边放风筝，容易发生高压电弧触电或风筝容易挂到高压线上，很有可能会发生导电，使放风筝的人触电，不符合安全用电做法，故C错误．
D、当一个插座中工作的用电器的总功率过大时，会导致线路中电流过大，使插座局部温度升高，甚至导致火灾，不符合安全用电做法，故D错误；
30、B
【详解】科学探究的基本环节是：提出问题→作出假设→制定计划→实施计划→表达交流，其中能够提出有研究价值的问题，并作出符合科学事实的假设，是探究成功的前提；制定出恰当的科学探究计划，则是探究成功的关键。所以科学探究的第一步是发现和提出问题，因此B选项符合题意。
二、填空题（每空1分，共10题，20分）
31、B 根据，当电阻一定时，电阻上通过的电流与其两端电压成正比
【详解】[1][2]定值电阻的阻值不变，由欧姆定律可知，电阻一定时，通过定值电阻的电流与其两端的电压成正比，其图象是一条过原点的倾斜直线，故选B。
32、热 冷
【详解】[1]若将开关S1、S2都闭合，电动机与电热丝并联后连接在电源上，电流分两路分别经过电动机和电热丝，它们都工作，则电吹风吹出的是热风。
[2]若只闭合开关S1，只有电动机与电源连接，电热丝不工作，电流只经过电动机，所以电吹风吹出的是冷风。
33、 81
【详解】[1]由W=Pt可求工作30分钟消耗电能为
W=P额t=100W×30×60s=1.8×105J
[2]将电烙铁额定电压和额定功率带入可求其电阻为
则实际功率为
34、1∶1 3∶2
【详解】[1]因并联电路中各支路两端的电压相等，所以，R1与R2两端的电压之比为
U1∶U2=1∶1
[2]因并联电路中干路电流等于各支路电流之和，所以，通过两电阻的电流之比
两电阻的阻值之比
35、正
【解析】根据螺线管的线圈绕向和NS极，利用安培定则即可确定电流方向，进而确定电源的正负极．
【详解】根据螺线管的左端为N极，结合线圈的绕向，利用安培定则可以确定电流从螺线管的左端流入，右端流出．
在电源外部，电流从电源正极流出回到负极，所以左端为电源的正极．
36、8.4×105 3.2
【详解】[1]家用热水器正常工作的时间是
那么消耗电能是
[2]若能量利用率是80%，那么被水吸收的热量是
根据可知，温度的变化量是
37、并 0.3 0.7
【详解】[1][2][3]由电路图可知，L1与L2并联，电流表A1测L1支路的电流，电流表A测干路电流，因并联电路中干路电流大于支路电流，所以，电流表A的量程为0∼3A，分度值为0.1A，则干路电流I=1A，电流表A1的量程为0∼0.6A，分度值为0.02A，则通过L1的电流I1=0.3A，通过L2的电流:
I2=I−I1=1A−0.3A=0.7A。
38、0.3 20
【详解】[1]由欧姆定律可求导体电阻为
则当电压为6V时，通过该导体的电流等于
[2]导体电阻属于自身性质，与两端所加电压大小无关，则当不加电压时，导体电阻依然为20Ω。
39、a 没有 没有
【解析】试题分析：为使爆炸装置停止工作，应剪断导线a,使起爆器断路．拆除前起爆器上没有电流通过，因为起爆器被短路，拆除后起爆器上没有电流通过．
考点：电路的状态
40、520.3 1000
【分析】电能表是用来测量消耗电能多少的仪表，在读数时注意最后一位是小数位，单位是kW•h；
根据电能表转盘的转数和电能表的参数得到消耗的电能，根据电功率的公式得到实际功率．
【详解】（1）读图可知，此时电能表的示数为520.3kW•h；
（2）2000r/(kW•h)表示每消耗1kW•h的电能，电能表的表盘转动2000转，
电能表表盘转动500转，则电饭煲消耗的电能：，
电饭煲的实际功率：．
三、实验题（每空1分，共2题，15分）
41、断开 左 电压表 导体中的电流与导体的电阻成反比 左 2.5
【详解】(1)[1][2]为保护电路，连接电路时，开关应断开；闭合开关前，由图滑动变阻器的滑片应该滑到最大值，即最左端；
(2)[3]探究电流跟电阻的关系，保持电压不变，实验中多次改变R的阻值，调节滑片，使电压表示数保持不变，记下电流表的示数；
①[4]分析图乙图象，曲线上每点对应的电流和电阻的乘积为
0.5A×5Ω=2.5V，
由此得出结论：电压一定时，导体中的电流与导体的电阻成反比；
②[5][6]将5Ω的电阻更换为10Ω的电阻接入电路后，合上开关后，此时电阻变大，即分担的电压变大，所以电压表的示数变大，故应该让电压表的示数与原来相同，所以应该增大滑动变阻器接入电路中的电阻，使其分担的电压变大，从而使得定值电阻分担的电压变小，所以滑片应该向左移动，使电压的示数达到2.5V为止。
42、 变阻器的滑片在最小值处（或变阻器短路；或定值电阻R断路） 5 见解析 更换定值电阻，重复实验 增加一节干电池，同时将电压表的量程改为0~15V
【详解】(1)[1]根据题目要求，对照电路图连接实物图如图所示
(2)[2]造成电压表滿偏的可能情况有三个：定值电阻断路，电压表测电源电压；滑动变阻器最小处，定值电阻分压太大；变阻器短路，电压表测电源电压。
(3)[3][4]从表格中任选一组数据，可求出所用电阻R的阻值为
所以可得出结论：电阻一定时，通过导体的电流跟这段导体两端的电压成正比 。
(4)[5]在物理学中，不能凭一次的实验结果就下结论，这样的结论不具有普遍性，应进行多次实验进行总结，得出的结论才具有普遍性。
(5)[6]灯泡换后，显然电源电压小于灯泡的额定电压，所以应增加一节电池，使得电源的电压超过小灯泡的额定电压；此时电压表的量程应换成较大的量程。
四、计算题（每题10分，共2题，20分）
43、见解析所示
【详解】（1）由P=UI可得，当电饭锅处于煮饭状态I===5.5A；
（2）电阻R2在“保温”状态与“煮饭”状态的功率之比为1：16，即
，
，
即，
所以 R1=3R2，
，
所以R1=3R2=120Ω．
（3）闪4次所消耗的电能
，
，
=250W×160Ω，
所以U=200V
答：（1）正常“煮饭”状态，通过电饭锅的电流为5.5A．（2））电阻R1的阻值为120Ω．（3）实际电压为200V．
44、（1）7.26×104J （2）5.5A （3）6.678×105J
【解析】(1)豆浆机正常加热时的功率为1210W，1min电流做的功：
W＝Pt＝1210W×60s＝7.26×104J；
(2)豆浆机正常加热时，电流最大，根据P＝UI可得：
Imax＝ ＝＝5.5A；
(3)由乙图可知：加热总时间t1＝9min＝540s，电动机工作总时间t2＝2min＝120s，
豆浆机正常工作做一次豆浆总共消耗的电能：
W＝W1+W2＝P1t1+P2t2＝1210W×540s+120W×120s＝6.678×105J，
U/V
0.5
1.0
1.5
2.0
2.5
3.0
I/V
0.1
0.2
0.3
0.4
0. 5
0.6
额定电压
220V
额定频率
50Hz
电机功率
120W
加热功率
1210W
容量
1000mL
