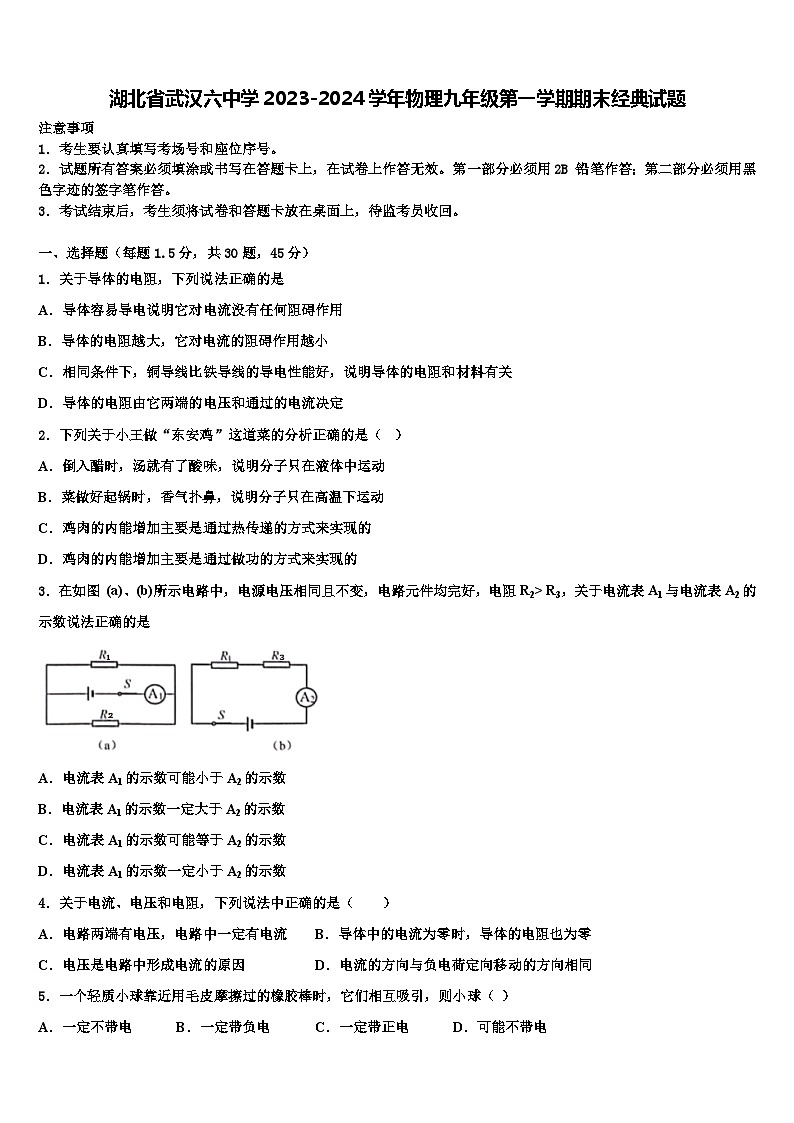

湖北省武汉六中学2023-2024学年物理九年级第一学期期末经典试题含解析
展开
这是一份湖北省武汉六中学2023-2024学年物理九年级第一学期期末经典试题含解析，共25页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1.5分，共30题，45分）
1．关于导体的电阻，下列说法正确的是
A．导体容易导电说明它对电流没有任何阻碍作用
B．导体的电阻越大，它对电流的阻碍作用越小
C．相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻和材料有关
D．导体的电阻由它两端的电压和通过的电流决定
2．下列关于小王做“东安鸡”这道菜的分析正确的是（ ）
A．倒入醋时，汤就有了酸味，说明分子只在液体中运动
B．菜做好起锅时，香气扑鼻，说明分子只在高温下运动
C．鸡肉的内能增加主要是通过热传递的方式来实现的
D．鸡肉的内能增加主要是通过做功的方式来实现的
3．在如图 (a)、(b)所示电路中，电源电压相同且不变，电路元件均完好，电阻R2> R3，关于电流表A1与电流表A2的示数说法正确的是
A．电流表A1的示数可能小于A2的示数
B．电流表A1的示数一定大于A2的示数
C．电流表A1的示数可能等于A2的示数
D．电流表A1的示数一定小于A2的示数
4．关于电流、电压和电阻，下列说法中正确的是（ ）
A．电路两端有电压，电路中一定有电流B．导体中的电流为零时，导体的电阻也为零
C．电压是电路中形成电流的原因D．电流的方向与负电荷定向移动的方向相同
5．一个轻质小球靠近用毛皮摩擦过的橡胶棒时，它们相互吸引，则小球（ ）
A．一定不带电B．一定带负电C．一定带正电D．可能不带电

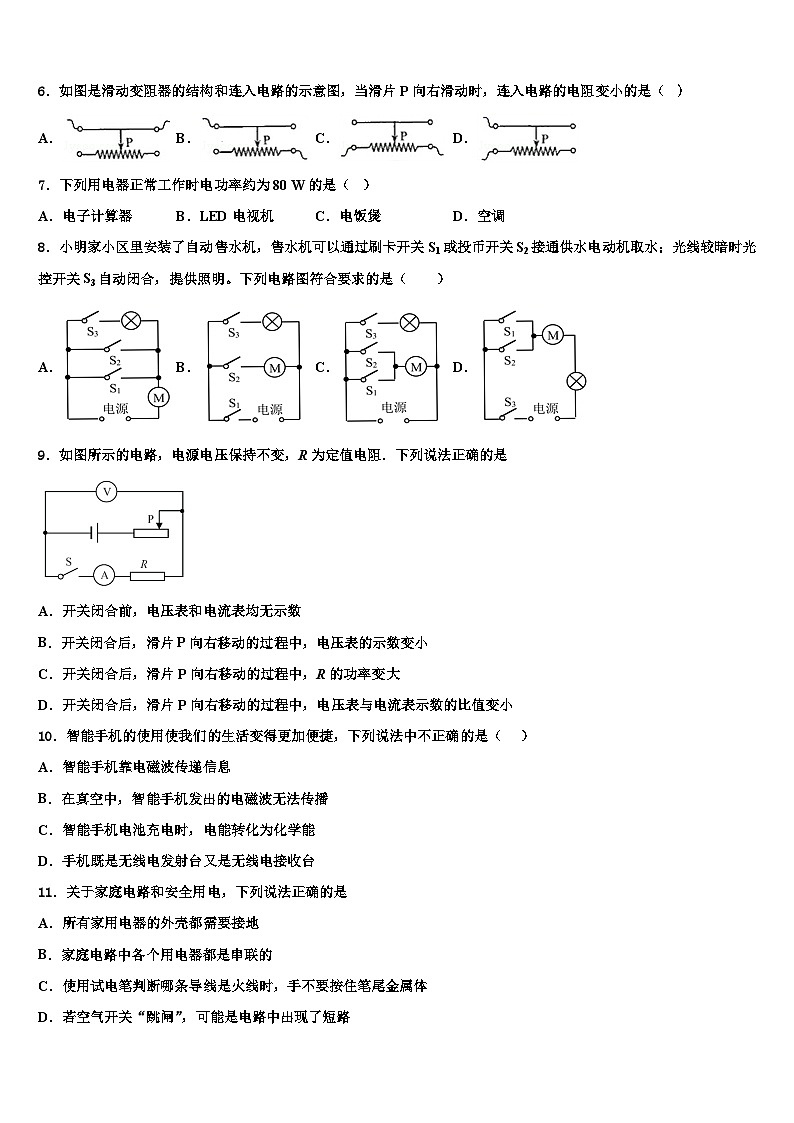

6．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（ ）
A．B．C．D．
7．下列用电器正常工作时电功率约为80 W的是（ ）
A．电子计算器B．LED电视机C．电饭煲D．空调
8．小明家小区里安装了自动售水机，售水机可以通过刷卡开关S1或投币开关S2接通供水电动机取水；光线较暗时光控开关S3自动闭合，提供照明。下列电路图符合要求的是（ ）
A．B．C．D．
9．如图所示的电路，电源电压保持不变，R为定值电阻．下列说法正确的是
A．开关闭合前，电压表和电流表均无示数
B．开关闭合后，滑片P向右移动的过程中，电压表的示数变小
C．开关闭合后，滑片P向右移动的过程中，R的功率变大
D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小
10．智能手机的使用使我们的生活变得更加便捷，下列说法中不正确的是（ ）
A．智能手机靠电磁波传递信息
B．在真空中，智能手机发出的电磁波无法传播
C．智能手机电池充电时，电能转化为化学能
D．手机既是无线电发射台又是无线电接收台
11．关于家庭电路和安全用电，下列说法正确的是
A．所有家用电器的外壳都需要接地
B．家庭电路中各个用电器都是串联的
C．使用试电笔判断哪条导线是火线时，手不要按住笔尾金属体
D．若空气开关“跳闸”，可能是电路中出现了短路

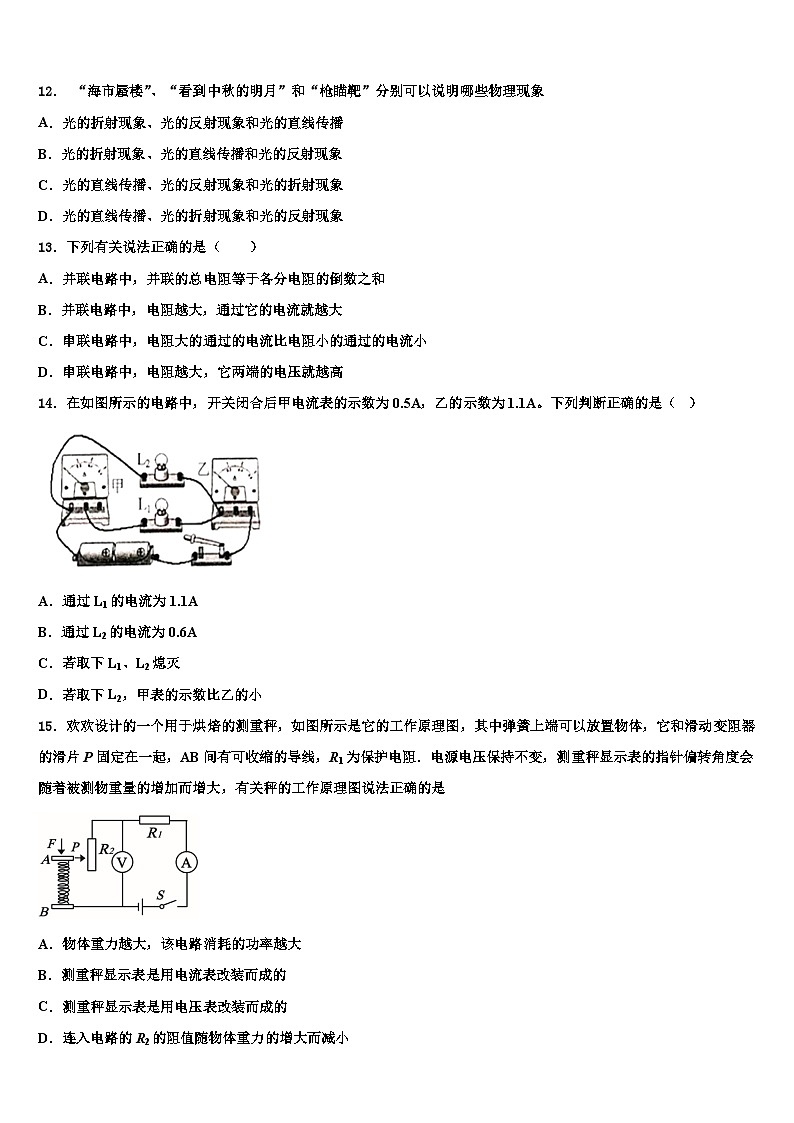

12． “海市蜃楼”、“看到中秋的明月”和“枪瞄靶”分别可以说明哪些物理现象
A．光的折射现象、光的反射现象和光的直线传播
B．光的折射现象、光的直线传播和光的反射现象
C．光的直线传播、光的反射现象和光的折射现象
D．光的直线传播、光的折射现象和光的反射现象
13．下列有关说法正确的是（ ）
A．并联电路中，并联的总电阻等于各分电阻的倒数之和
B．并联电路中，电阻越大，通过它的电流就越大
C．串联电路中，电阻大的通过的电流比电阻小的通过的电流小
D．串联电路中，电阻越大，它两端的电压就越高
14．在如图所示的电路中，开关闭合后甲电流表的示数为0.5A，乙的示数为1.1A。下列判断正确的是（ ）
A．通过L1的电流为1.1A
B．通过L2的电流为0.6A
C．若取下L1、L2熄灭
D．若取下L2，甲表的示数比乙的小
15．欢欢设计的一个用于烘焙的测重秤，如图所示是它的工作原理图，其中弹簧上端可以放置物体，它和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为保护电阻．电源电压保持不变，测重秤显示表的指针偏转角度会随着被测物重量的增加而增大，有关秤的工作原理图说法正确的是
A．物体重力越大，该电路消耗的功率越大
B．测重秤显示表是用电流表改装而成的
C．测重秤显示表是用电压表改装而成的
D．连入电路的R2的阻值随物体重力的增大而减小
16．下列说法中正确的是（ ）
A．绝缘体不容易导电是因为绝缘体中几乎没有电荷
B．两个完全相同的灯泡串联，靠近电源正极的灯泡较亮
C．电压一定的情况下，导体的电阻与导体中的电流成反比
D．把导线A剪为相等的两段，其中一段拉长到原来的长度，其阻值大于导线A的原阻值
17．关于物体的内能，下列说法正确的是（ ）
A．温度相等的1 kg和100 g的水内能相同B．物体内能增加，一定要从外界吸收热量
C．温度为0℃的物体没有内能D．在相同物态下，同一物体温度降低，它的内能会减少
18．如图所示的各图中，描述磁场正确的是（ ）
A．B．
C．D．
19．下列做法符合安全用电的是（ ）
A．在高压输电线下放风筝
B．在电线上晾衣服
C．保险丝熔断后用铜丝代替
D．家用电器起火时，切断电源后再灭火
20．如图是探究流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面高度的变化反应密闭空气温度的变化，下列说法正确的是
A．该实验装置是为了探究电流产生的热量与电阻大小的关系
B．通电一段时间后，右侧U型管内液面高度差比左侧大
C．该实验装置是为了探究电流产生的热量与电流大小的关系
D．该实验装置是利用U型管中液体的热胀冷缩来反映电阻丝放出热量的多少
21．如表为某型号空调铭牌上的部分数据，关于这种型号的空调下列说法错误的是
A．空调制冷的额定电流为5A
B．空调制热时的额定电流为6A
C．若正常工作且连续制冷0.5h，空调消耗的电能为0.55kW•h
D．若正常工作且连续制热0.5h，空调消耗的电能为0.55kW•h
22．通常情况下，下列物质属于导体的是
A．橡胶B．玻璃C．塑料D．金属
23．如下图所示，是四个装了等温、等量水的相同容器，每个容器内放入同种材质、粗细相同的电阻丝绕成的线圈，各线圈的圈数如图所示，合上开关，经过一段时间水温最高的是（ ）
A．AB．BC．CD．D
24．小明在科技馆内看到，当人触摸“静电球”时，头发丝便会一根根竖起，形成“爆炸头”的有趣景象，如图所示，这是由于头发丝（ ）
A．带同种电荷，互相排斥
B．带同种电荷，互相吸引
C．带正电荷，互相排斥
D．带负电荷，互相吸引
25．把额定功率相同但额定电压不同的小灯泡L1和小灯泡L2串联后，接在同一电路中两灯泡都发光（不考虑灯丝电阻的变化）．下列说法正确的是
A．因为通过它们的电流相等，所以一样亮
B．因为额定功率相同，所以两个灯一样亮
C．若灯较亮，则的额定电压小
D．若灯较亮，则的电阻比大
26．电流的热效应在科研、生产、生活中被广泛应用，有时会给人们带来危害，下列情况中不属于防止电热危害的是（ ）
A．电脑两侧有散热孔
B．电动机外壳有散热片
C．电饭煲内安装有电热盘
D．电脑CPU上装有小风扇
27．在“探究电流与电阻的关系”实验中，小榕设计了如图所示的电路图．实验中电源两端电压保持6V不变，定值电阻R的阻值分别为5Ω、10Ω和20Ω，电压表示数保持2V不变．为完成实验，应选取的滑动变阻器的规格为
A．10Ω 2AB．20Ω 1AC．30Ω 2AD．50Ω 1A
28．有两只灯泡L1、L2，分别标有“220V 100W” 和“220V 40W” 的字样。若不考虑温度对灯丝电阻的影响，下列说法中正确的是( )
A．两灯正常发光时，L1的电阻较大
B．两灯并联接入220V的电路中，L1、L2消耗的功率之比是2∶5
C．两灯串联接入220V的电路中，L1、L2消耗的功率之比是2∶5
D．两灯串联接入220V的电路中，两灯泡消耗总功率大于40W小于100W
29．下列图中的做法符合安全用电与保护原则的是（ ）
A．在落地高压线附近行走
B．多个大功串用电器接在同一插排上
C．开关接零线
D．电水壶使用三孔插座
30．下列说法中正确的是
A．实验表明，通过导体的电流与导体两端的电压成正比
B．实验表明，导体中的电流与其电阻成反比
C．由I=变形可得R=。由此可知，“导体的电阻跟它两端的电压成正比，跟电流成反比”
D．用伏安法测量定值电阻阻值时，应该多次测量电压及电流的值，根据实验测得的电压及电流值算出电阻，并求其平均值
二、填空题（每空1分，共10题，20分）
31．严寒冬季，我国北方哨兵脚上穿有电热靴。一只靴内加热电路如图所示，电源电压恒定，为三档旋钮开关（金属片M可分别拨至a、b、c处），电阻丝全部连入时与规格相同且阻值不变，b为电阻丝的中点。当拨至________处为低温档（选填“a”、“b”、“c”），这只电热靴的低温挡电功率为6 W，则中温挡的电功率为________W。
32．根据磁极的磁性最强判断：若有A、B两个外形完全相同的钢棒如图，已知一个有磁性，另一个没有磁性，区分它们的方法是：将A的一端从B的左端向右端滑动，若在滑动过程中发现吸引力的大小不变，则说明_____是有磁性的；若发现吸引力由大变小再变大，则说明_____有磁性．
33．如图所示，电源电压恒定，当开关S1闭合，S2断开时，电压表的示数为3V，当S1断开，S2闭合时，电压表的示数为4.5 V，则灯L1两端的电压为___________V，L2两端的电压为___________V，此时，两灯泡电阻的比值为_____________，通过两灯泡电流的比为_______________，相同时间内两灯产生的热量的比为_______________________。
34．小明家的电能表如图所示，他家接入用电器的总功率不得超过________W，当家里只有电磁炉工作时，电能表在1min内转动90转，则电磁炉在1min内消耗的电能为________J，电磁炉的实际功率为________W.
35．用四只完全相同的滑轮和两根相同的绳子组成如图所示的甲、乙两个滑轮组，分别匀速将两个相同的钩码在相同时间内提升相同高度，若不计绳子与滑轮的摩檫，__________装置更省力（选填“甲”或“乙”）。甲装置的机械效率__________乙装置的机械效率（选填“高于”、“低于”或“等于”）。甲图中若钩码总重100N，动滑轮重为20N，不计摩擦及绳重，若工人将绳子匀速向上拉6m，则泥桶上升的高度为__________m，滑轮组的机械效率为__________。
36．保险丝是由_____的铅锑合金制成的．家庭电路用的保险丝应_____联在电路中．当电流超过额定电流达到熔断电流时．它会自动_____．选用保险丝时，应使它的额定电流等于或略大于电路中的_____．
37．如图所示，是一款消防应急照明灯，当外部电路有电时应急灯不亮，停电时应急灯正常发光。小明同学想知道应急灯的两个灯泡是怎么连接的，他将应急灯中的任一个灯泡断开，另一个灯泡仍然发光，则应急灯的两个灯泡是______联(填“串”或“并”)的，并联电路支路的通、断_________(填“影响”或“不影响”)其他支路工作。
38．诗仙李白曾有诗云“床前明月光，疑是地上霜，举头望明月，低头思故乡。”其中霜的形成属于物态变化中的_____。
39．一台玩具四驱车上的小电动机，两端接上3V电压时它正常转动，通过线圈的电流为0.4A。若电动机内的线圈电阻为2.5Ω，则通电一分钟，小电动机消耗的电能是___J，线圈产生的热量是____J。
40．如图是某国产智能手机电池的铭牌，电池充电时将电能转化为_______能，充满电后电池储存的电能是_________J。
三、实验题（每空1分，共2题，15分）
41．小丽利用图（乙）所给实验器材测量小灯泡在不同电压下的电功率”,已知电源电压恒为6V,小灯泡正常工作时的电压为2.5V ,电阻约为8Ω,滑动变阻器规格为“20Ω 2A" .
（1）请根据实验要求设计电路图,并画在图（甲）框内.
（________）
（2）请用笔画线代替导线,在图（乙）中完成实物电路的连接.
（________）
（3）闭合开关前,滑动变阻器的滑片应该置于__________（选填"A"或"B" ）端.
（4）连接电路后,用开关试触,灯泡不亮,电压表示数接近6V ,电流表指针几乎不动,电路中的故障是___ . （ 电路中只有一处故障）
（5）排除故障后,继续实验,闭合开关,移动滑片,当电压表的指针指在某电压值时小灯泡正常发光（请在图甲中标出相应的电压值） ,
（________）
电流表的示数如图乙所示,电流表的示数是_____A, 小灯泡的额定功率是___ W ,此时灯泡的电阻是____Ω.
（6）闭合开关,改变滑动变阻器的阻值,得到了几组电压和电流的数据并计算相应的电功率,如下表所示.
根据表,归纳小灯泡电功率变化的规律:______
用该实验装置还可以进行什么实验? ____________________。
42．如图，用小球和木块来探究“动能大小与哪些因素有关”：
（1）实验中是通过____比较来比较动能大小。
（2）本实验研究的动能是指____（填序号）。
A．小球在斜面上时的动能 B．小球撞击木块时的动能 C．小球撞击木块后木块的动能
（3）比较图甲、乙是为了研究动能大小与____的关系。
（4）如图丙所示，小赵在实验时，先让质量为m的小球从斜面h高处由静止下滑，撞击放在A处木块，测出木块被撞击的距离AB为S1，保持木块在位置B不变，让同一小球从斜面h高处由静止下滑，测出木块被二次撞击的距离BC为S2，则可能出现S1____S2（＞/=/＜），你判断的依据是____。
四、计算题（每题10分，共2题，20分）
43．如图所示，小王站在高4m、长8m的斜面上，将重200N的木箱A沿斜面从底端匀速拉上顶端，拉力大小恒为120N，所花的时间是10s。求：
(1)木箱A沿斜面方向的运动速度；
(2)小王对木箱A做功的功率；
(3)斜面的机械效率。
44．随着城市化建设的发展，许多家庭都住进了高楼大厦，小红家住进新楼后，为了淋浴的方便，购置了一款某型号的电热水器（其铭牌如表），安装在卫生间的墙上。求：
(1)该热水器的电阻是多少？
(2)该热水器在某时间段使用，20min内产生的热量为2.4×106J，通过电热水器的电流和它工作的实际电压各是少？
(3)防电墙技术就是在电热水器内部形成永久性电阻，电热水器经防电墙处理后，使人体承受的电压不高于20V，保证异常漏电情况下接触热水器的人的安全。如图所示，若人体的最大电阻为20MΩ，试求防电墙的电阻。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
【详解】AB．导体能够导电是因为内部存在大量的能够自由移动的电荷，但除了超导现象以外，导体都会有电阻，即导体对电流的阻碍作用，所以电阻越大，对电流阻碍作用越大．故AB错误；
CD．导体的电阻是导体本身的一种性质，由导体的材料、长度、横截面积决定，有时还要考虑温度的变化，但电阻与它两端的电压和通过的电流无关．故C正确，D错误；
2、C
【详解】A．做“东安鸡”时，在汤中倒入醋，汤就有了酸味，说明分子在不停地做无规则运动，不能说明分子只在液体中运动，A错误；
B．一切物体的分子都在不停地做无规则运动。炒菜的过程中，清香扑鼻，说明温度越高，分子运动越剧烈，B错误；
CD．做“东安鸡”时，鸡肉从热汤中吸收热量，内能增加，鸡肉的内能增加是通过热传递的方式实现，C正确，D错误。
3、B
【详解】闭合电键S后，由（a）电路图可知，电路为R1与R2的并联电路，电流表A1测干路中的电流；，由（b）电路图可知，R1与R3串联，电流表A2测电路中的电流；电流表A2示数：，所以，I1＞I2，电流表A1的示数大于A2的示数．
4、C
【详解】A．电路两端有电压，如果开关没有闭合，电路没有构成通路，则电路中也没有电流，故A错误；
B．导体的电阻与导体两端的电压、电流无关，故B错误；
C．电压是导体形成电流的原因，一段电路有电流，则两端就一定有电压，故C正确；
D．规定正电荷定向移动的方向为电流的方向，则电流的方向与负电荷定向移动的方向相反，故D错误。
5、D
【分析】带电体具有吸引轻小物体的性质；电荷间相互作用的规律：同种电荷相互排斥，异种电荷相互吸引．
【详解】用毛皮摩擦过的橡胶棒带负电，轻质小球靠近用毛皮摩擦过的橡胶棒时，它们相互吸引；
说明这个小球可能带与橡胶棒不同的电荷（正电荷），也可能不带电．
故选项ABC错误，选项D正确．
【点评】
考查了电荷间的相互作用规律和带电体能吸引轻小物体的性质的应用，属于基础题目．
6、B
【详解】A．同时接入上方两接线柱，相当于接入一导线，滑片移动时，接入的电阻不变，故A不合题意；
B．滑片向右移动时，电阻丝接入部分的长度减小，接入电路中的电阻变小，故B符合题意．
C．同时接入下方两接线柱，相当于接入一定值电阻，滑片移动时，接入的电阻不变，故C不合题意；
D．滑片向右移动时，电阻丝接入部分的长度增大，接入电路中的电阻变大，故D不合题意．
7、B
【详解】A．电子计算器的功率很小，只有几瓦左右，不符合题意；
B．LED电视机的功率大约是80W，符合题意；
C．电饭锅的功率800～1000W，不符合题意；
D．空调的功率最大，一般在1000W以上，不符合题意。
8、C
【详解】根据题意知道，售水机既可以通过刷卡闭合“感应开关”，也可以通过投币闭合“投币开关”，来接通供水电机取水，这说明刷卡和投币互不影响，故感应开关和投币开关应是并联的，然后与电动机串联；又因为光线较暗时“光控开关”自动闭合，接通灯泡提供照明，这说明灯泡能独立工作，故灯泡与电动机是并联的；结合图示知道，只有C符合题意，ABD不符合题意。
故选C。
9、B
【解析】由电路图知道，开关闭合前，电路处于开路状态，所以电流表没有示数；但由于电压表的两个接线柱通过变阻器与电源的正负极相连通，所以电压表测量电源电压，即电压表有示数，故A错误；
开关闭合后，定值电阻R与滑动变阻器串联，电流表A测电路中的电流，电压表测定值电阻R两端的电压；滑片P向右移动的过程中，变阻器接入电路中的电阻变大，总电阻变大，由I= 知道，电路中的电流变小；由U=IR可知，定值电阻R两端的电压变小，即电压表的示数变小，故B正确；
由于开关闭合后，定值电阻两端的电压减小，电路中电流减小了，由P=UI知道，R的功率变小，故C错误；
由欧姆定律知道，电压表与电流表示数的比值为定值电阻的阻值，所以，电压表与电流表示数的比值不变，故D错误．
10、B
【详解】A．手机通过电磁波传递信息的，故A正确，不符合题意；
B．电磁波可以在真空中传播，所以真空中智能手机发出的电磁波能够传播，故B错误，符合题意；
C．智能手机电池充电时，消耗电能，产生化学能，将电能转化为化学能，故C正确，不符合题意；
D．手机既是无线电发射台又是无线电接收台，可将声音和图象信号转化为电信号，再通过天线向空中发射电磁波，故D正确，不符合题意。
故选B。
11、D
【详解】A．有些电器的外壳是金属的，为了防止漏电，把外壳接地让漏出来的电导入到大地，避免触电，并不是所有的用电器的外壳都接地，故A错误；
B．家庭电路中各用电器之间互不影响，并且能正常工作，所以各家用电器之间是并联的，故B错误；
C．使用试电笔时笔尖应该接触被测导线，手指按住笔尾金属体，故C错误；
D．空气开关“跳闸”，是由于电路中的电流过大，可能是短路，也可能是电路中的总功率过大，故D正确。
12、A
【解析】试题分析：因为不同的空气层有不同的密度，而光在不同的密度的空气中又有着不同的折射率，而路面上暖空气与高空中冷空气之间的密度不同，所以光线在路面上会发生折射现象；远处物体的光经路面上空气传播，发生折射后进入人的眼睛，人由于错觉始终认为光沿直线传播，所以看到比物体实际位置高些的虚像．月亮的表面是粗糙不平的，所以太阳光在月球的表面发生的是漫反射；枪瞄靶是光的直线传播造成的．
考点：本题考查光的折射现象及其应用、光的直线传播、光的反射
点评：光的折射有两种情况：光从一种介质进入另一种介质时，发生折射；光在非均匀介质中传播，其传播方向也发生改变，这也是一种折射现象．需要注意的是月亮本身不能发光，所以不是光源，它之所以看起来亮堂，是因为它反射了太阳光．
13、D
【详解】A．并联电路总电阻的倒数等于各电阻的倒数之和，故A错误；
B．由于并联电路中电压相等，电阻越大，根据可知通过它的电流就越小，故B错误；
C．串联电路中的电流处处相等，与导体的电阻大小无关；故C错误；
D．由于串联电路中电流相等，电阻越大，根据可知它两端的电压就越大，故D正确。
故选D。
14、B
【详解】AB．根据图示可知此电路为并联电路，乙电流表测干路电流，甲电流表测L1电流，根据并联电路电流规律可知，通过L1的电流为0.5A，通过L2的电流为0.6A，A不符合题意，B符合题意；
C．此电路为并联电路，若取下L1，不影响另一支路用电器工作，L2不会熄灭，C不符合题意；
D．若取下L2，则电路变为串联电路，两电流表示数相同，D不符合题意。
15、C
【详解】A、D．由电路图可知，R1、R2串联，电压表测滑动变阻器R2两端的电压，电流表测电路中的电流；当物体重力增大时，滑动变阻器的滑片下滑，R2接入电路中的电阻增大，总电阻增大，根据欧姆定律可知电路中的电流变小，由 可知电路消耗的功率变小，故AD错误；
B、C．电路中的电流变小，即电流表示数变小；R2接入电路中的电阻增大，根据“串联电路中电阻越大分得的电压越大”可知，R2两端的电压变大，即电压表示数变大；由题可知，测重秤显示表的指针偏转角度会随着被测物重量的增加而增大，所以测重枰显示表是用电压表改装而成的，故B错误，C正确．
故选C．
16、D
【详解】A．绝缘体不容易导电的原因是绝缘体内部中的自由电荷很少，而不是几乎没有电荷，故A错误；
B．两个完全相同灯泡串联，则通过的电流相等，由P=I2 R知道，两灯泡的实际功率相等，所以两灯泡的亮暗相同，故B错误；
C．电阻是导体本身的一种性质，与两端的电压和通过的电流无关，电压一定的情况下，通过电阻的电流不变，故C错误；
D．导体的电阻与其材料、长度、横截面积和温度有关，材料和温度相同，长度越大、横截面积越小，其电阻越大．若把导线A剪为相等的两段，其中一段拉长到原来的长度后，材料和温度、长度不变，横截面积变小，所以电阻变大，即其阻值大于导线A的原阻值，故D正确，故选D．
【点睛】
本题考查的是绝缘体不导电的原因和串联电路特点、电功率公式及影响电阻大小因素等，考查的知识点较多，但难度不大，需要注意灯泡的亮暗取决于实际功率的大小．
17、D
【详解】A．因为变物体的内能与质量、温度、状态等有关，所以温度相等的1 kg和100 g的水内能不同，故A错；
B．因为做功和热传递都可改变物体的内能，所以物体内能增加，不一定要从外界吸收热量，故B错；
C．因为一切物体都有内能，所以温度为0℃的物体也有内能,g故C错；
D．因为物体的内能与质量、温度、状态等有关，所以同一物体温度降低，内能也一定会降低，故D正确；
故选D。
18、C
【详解】AB．磁感线是从磁体的北极出发，回到磁体的南极，而图中的条形磁铁的磁感线是从磁体的南极出发，回到磁体的北极，这样描述不正确，A错误；图中的蹄形磁铁的磁感线是从磁体的南极出发，回到磁体的北极，这样描述不正确，B错误；
C．地球的地磁北极在地理南极附近，地磁南极在地理北极附近，磁感线是从地磁北极出发，回到地磁南极，图中的磁感线描述正确，C正确；
D．条形磁铁的磁感线应该是进入南极，不是从南极出发，图中的磁感线描述不正确，D错误。
19、D
【详解】A．因为高压输电线上是高压，在下面放风筝时可能会发生高压电弧触电，因此放风筝时，远离高压电线，不符合安全用电原则，故A不符合题意；
B．水是导体，将衣服直接晾在电线上，当人接触时，将会发生触电事故，不符合安全用电原则，故B不符合题意；
C．铜和铁的熔点都很高，如果用铜丝或铁丝代替保险丝，会使得当家庭电路中电流过大时不能熔断起不到切断电路的作用，故C不符合题意；
D．用电器着火了，要立即断开电源再想法灭火，符合安全用电原则，故D正确。
20、D
【详解】装置中一个5Ω的电阻与两个5Ω的电阻并联后再串联,根据串联电路的电流特点可以知道,右端两个电阻的总电流和左端的电阻电流相等,即,两个5Ω的电阻并联,根据并联电路的电流特点知,两电阻阻值相等,则支路中电流相等,,所以右边容器中的通过电阻的电流是左侧通过电流的一半,即是研究电流产生的热量与电流的关系，由可以知道,左边容器中的电阻产生的热量多,温度升得较快;因此通电一段时间后,玻璃管左侧液面高度差更大,故A、B、C错误；该实验装置是利用U型管中空气的热胀冷缩来反映热的多少,虽然产生热量的多少不能直接观察,但可以通过U型管液面高度差的变化来反映,故D正确. 所以D选项是正确的.
21、D
【解析】A. 空调制冷时的额定电流为：
，故A正确；
B. 空调制热时的额定电流为：
，故B正确；
C. 若正常工作且连续制冷0.5 h，空调消耗的电能为：
，故C正确；
D. 若正常工作且连续制热0.5 h，空调消耗的电能为：
，故D错误；
故选D．
22、D
【详解】在通常情况下，塑料、玻璃、橡胶不容易导电属
于绝缘体，金属容易导电是导体，故D符合题意
23、D
【详解】线圈为串联关系根据公式可知，在电流和通电时间相同时，电阻大的产生的热量多，四个容器相同，装的水质量和初温又相等，由图知D容器中的电阻丝电阻最大，水温最高，故D正确。
故选D。
24、A
【详解】手接触静电球，使头发丝带上同种电荷，同种电荷，互相排斥。故A符合题意，BCD均不符合题意。
故选A。
25、D
【详解】AB、由题知，两灯的额定功率相同但额定电压不同，由的变形式可知，两灯的电阻不同；两灯泡串联后接在电路中时，因串联电路中各处的电流相等，且两灯的电阻不同，由可知，两灯的实际功率不同，则两灯的亮度不同，故A错误；
因灯泡的亮暗取决于实际功率的大小，与额定功率无关，且两灯的规格不同，所以两灯的亮度不同，故B错误；
C、由的变形式可知，额定功率相同时，灯泡的电阻越大，其额定电压越大；若灯L1较亮，则L1的实际功率较大，且串联时电流相等，根据 知，L1的电阻较大，则L1的额定电压大，故C错误；
D、若灯L2较亮，则L2的实际功率较大，且串联时电流相等，根据 可知L2的电阻比L1大，故D正确．
故选D．
26、C
【详解】A． 电脑两侧有散热孔是为把各电器元件产生的热量及时散失掉，故A不符合题意；
B． 电流通过电机产生的热量是有害的，有许多散热片可以用来散热，故B不符合题意；
C． 电饭煲内安装有电热盘，是利用电热来加热食物的，故C符合题意；
D． 过多的热量会影响计算机的正常工作，电脑CPU上装有小风扇，这是为了散失热量，故D不合题意。
故选C。
27、D
【解析】由图知定值电阻和滑动变阻器串联，根据串联电路的分压原理可知，电压表示数保持2V不变，则滑动变阻器两端的电压是4V,则R滑与R的比值是，当定值电阻阻值为20欧时 滑动变阻器连入电路的阻值最大是40欧，所以ABC都不符合要求，故D正确．
28、C
【详解】A．由可得，两灯正常发光时的电阻分别为
，
则
故A错误；
B．两灯并联接入220V的电路中，两灯均正常发光，则L1、L2消耗的功率之比为
故B错误；
C．两灯串联接入220V的电路中，通过两的电流相等L1、L2消耗的功率之比
故C正确；
D．两灯串联接入220V的电路中，两灯泡消耗总功率为
故D错误。
故选C。
29、D
【分析】
【详解】
A．在落地高压线附近行走，会发生跨步电压触电，不符合安全用电与保护原则，故A不符合题意；
B．多个大功率用电器同时使用一个插座，会使得通过插座的电流变大，容易发生火灾，不符合安全用电原则，故B不符合题意；
C．开关接在灯泡和零线之间，当断开开关，火线和灯泡还处于连接状态，人接触灯泡的金属部分时会发生触电事故，不符合安全用电原则，故C不符合题意；
D．电水壶的金属外壳必须接地，应采用用三脚插头及三孔插座，可以防止外壳漏电时发生触电事故，符合安全用电原则，故D符合题意。
故选D。
30、D
【详解】A．电压一定时，根据I=可知，通过导体的电流与导体的电阻成反比，故A错误；
B．对于某一导体来说，根据I=可知，通过导体的电流与导体两端的电压成正比，故B错误；
C．导体的电阻是导体本身的性质，与导体两端的电压和通过导体的电流无关，故C错误；
D．用伏安法测量定值电阻阻值时，应该多次测量电压及电流的值，根据实验测得的电压及电流值算出电阻，并求其平均值，从而减小误差，故D正确。
二、填空题（每空1分，共10题，20分）
31、a 8
【分析】电源的电压一定，由可知，在U一定时，R越小，电功率越大，R越大，电功率越小；由电路图可知，当S1闭合、S2接a时，R1与R2串联，电路中的总电阻最大，功率最小，根据电阻的串联和表示出电热靴的低温档功率；当S1闭合、S2接b时，R1与R2串联，电热靴处于中温档，根据求出其功率。
【详解】[1]电阻丝规格相同，设R1=R2=R，因电源的电压一定，由可知，在U一定时，R越小，电功率越大，R越大，电功率越小。所以当S1闭合、S2接a时，R1与R2串联，电路中的总电阻最大，功率最小，电热靴处于低温档。
[2]因串联电路中总电阻等于各分电阻之和，所以
则有，当S1闭合、S2接b时，R1与R2串联，电热靴处于中温档，其功率
32、A B
【分析】将A的一端从B的左端向右端滑动，若在滑动过程中发现吸引力的大小不变，则说明B的两端不是磁极，则A是有磁性的；若发现吸引力由大变小再变大，则说明B的两端是磁极，B有磁性．
【详解】A在B的上方从左端向右端匀速移动，若吸引力的大小不变，说明它们间的力的作用大小不变，则B棒肯定无磁性，A棒有磁性；若吸引力的大小先由大变小，然后是由小变大，说明B的两端磁性较强，中间磁性较弱，则B肯定有磁性．
33、3 1.5 2:1 1:1 2:1
【解析】[1]由电路图可知，当S1闭合、S2断开时，两灯串联，电压表测L1两端的电压，此时电压表的示数为3V，灯L1两端的电压为3V；
[2]当S1断开，S2闭合时，两灯仍串联，电压表测电源电压，即电源电压为4.5V，串联电路中电源电压等于各部分电路两端电压之和，所以L2两端的电压：
。
[3][4]在串联电路中电流处处相等，所以通过两灯泡电流的比为1:1；在串联电路中电压与电阻成正比，所以
；
[5] 相同时间内两灯产生的热量的比为
34、2200 1500
【详解】该电能表允许通过的最大功率
，
则小明家接入的用电器总功率不能超过；
②电磁炉工作1min消耗的电能：
；
电磁炉的实际功率为：
。
35、甲 等于 2 83. 3%
【详解】[1]不计摩擦，拉力F=（G物+G轮），n甲=3，n乙=2，绳子受的拉力：
F甲=（G物+G轮），
F乙=（G物+G轮），
∴
F甲F乙，
甲更省力；
[2]动滑轮重相同，提升的物体重和高度相同，W额=G轮h，W有用=G物h，故利用滑轮组做的有用功相同、额外功相同，总功相同，据η=可知，滑轮组的机械效率相同，即：η甲=η乙；
[3]如甲图，泥桶由3股绳子承担，则n=3，s=3h，s=6m，泥桶上升的高度为：
h=s=6m=2m；
[4]不计摩擦及绳重，则滑轮组的机械效率为：
η=====100≈83.3%。
36、电阻率大，熔点低 串 切断电路 最大正常工作电流
【分析】保险丝的材料：电阻率大，熔点低的铅锑合金．
保险丝的原理：焦耳定律．
保险丝的作用：在电路中电流过大时，产生的电热过多，达到保险丝的熔点，保险丝熔断，切断电路．
【详解】根据焦耳定律可知：在电流相同条件下，导体的电阻越大，产生的热量越多；且熔点越低，导体越容易熔化；所以保险丝选择电阻率大，熔点低的铅锑合金丝制成的．
保险丝串联在电路中．当电流超过额定电流达到熔断电流时，保险丝的温度升高，会达到保险丝的熔点，保险丝熔断，切断电路，起到保护电路的作用．
选择保险丝时应使保险丝的额定电流等于或略大于电路中的最大正常工作电流．
37、并 不影响
【详解】[1][2]并联电路各支路互不影响，将应急灯中的任一个灯泡断开，另一个灯泡仍然发光，说明两灯泡互不影响，因此是并联电路。
38、凝华
【解析】物体由气态直接变为固态的过程叫凝华；霜是固态，是由空气中的水蒸气遇冷形成的，是凝华现象。
39、72 24
【详解】[1]通电一分钟，小电动机消耗的电能为
[2]线圈产生的热量
40、化学 54720
【详解】[1]电池充电时，消耗电能，产生化学能，将电能转化为化学能；
[2]充满电后电池储存的电能
W=UIt=3.8V×4A×3600s=54720J。
三、实验题（每空1分，共2题，15分）
41、 A 灯泡断路 0.3 0.75 8.33 当灯泡两端的电压增大时,灯泡的电功率增大 测量小灯泡的电阻实验
【详解】(1)[1]根据伏安法测量小灯泡的电功率的实验要求，结合乙图部分连线可以设计电路图如下：
(2)[2]根据设计的电路图，已经电压表应该测小灯泡的电压，且电压为2.5V选0-3V的量程，并联在小灯泡两端，因为小灯泡正常发光时，电阻约为8Ω，所以电路中电流不能超过
，
因此电流表选0-0.6A量程，故图（乙）中完成实物电路的连接如下：
(3)[3]开关前闭合之前，滑动变阻器的滑片应调节到最大阻值处，故应该在A端；
(4)[4]连接电路后,用开关试触，灯泡不亮，因为电压表测小灯泡两端电压，电压表示数接近6V ，电流表指针几乎不动，所以电路中的故障是小灯泡断路；
(5)[5]排除故障后，继续实验，闭合开关，移动滑片，当小灯泡两端电压达到额定电压2.5V时，小灯泡正常发光，如下：
[6]小灯泡正常发光时，电流表的示数如图乙所示，电流表的示数是0.3A；
[7]小灯泡的额定功率是
P=UI=2.5V×0.3A=0.75W，
[8]此时灯泡的电阻是
；
(6)[9]根据表，归纳小灯泡电功率变化的规律：当灯泡两端的电压增大时，灯泡的电功率增大；
[10]该实验装置还可以用来做测量小灯泡电阻的实验。
42、木块在水平面上被撞击的距离 B 速度 ＞ 小球在运动的过程中要克服摩擦力做功，机械能转化为内能,
【详解】(1)[1]由图知，小球从斜面滚下，将木块推得越远，动能就越大，实验中运用转换法通过木块在水平面上被撞击的距离来反映动能的大小；
(2)[2]小球动能的大小是指撞击木块时的动能故B符合题意；
(3)[3]由图知，两个质量相同的小球从不同一高度滚下，速度不相同，速度大的将木块推得较远，动能较大，所以此实验为了研究动能大小与速度的关系；
(4)[4][5]第一次实验时，小球刚滚下斜面就撞击到木块，第二次实验时，小球在水平面上滚动了一段距离后才撞击到木块，小球在运动的过程中要克服摩擦力做功，机械能转化为内能,所以小球在第二次撞击木块时的机械能比第一次小，所以木块移动的距离S1＞S2。
四、计算题（每题10分，共2题，20分）
43、 (1)0.8m/s；(2)96W；(3)83.3%
【详解】(1)木箱在斜面上的速度为
(2)小王所用拉力对木箱做功
小王对木箱A做功的功率
(3)小王克服木箱重力做功
斜面的机械效率
答：(1)木箱A沿斜面方向的运动速度是；
(2)小王对木箱A做功的功率是；
(3)斜面的机械效率是。
44、 (1)20Ω；(2) 10A ；200V；(3)2×108Ω
【解析】(1)该热水器的电阻是
R= ==20Ω
热水器的电阻是20Ω。
(2)通过电热水器的电流是
I == = 10A
通过电热水器的电流是10A。
它工作的实际电压是
U=IR= 10A ×20Ω=200V
它工作的实际电压是200V。
(3)人接触热水器时通过人体的电流为
I===1×10-6A
防电墙的电阻为
R===2×108Ω
防电墙的电阻为2×108Ω。
答：(1)该热水器的电阻是20Ω；
(2)通过电热水器的电流是10A，它工作的实际电压是200V；
(3)防电墙的电阻是2×108Ω。
额定电压
频率
额定制冷功率
额定制热功率
220V
50Hz
1100W
1320W
实验次数
第一次
第二次
第三次
电压/V
2.0
2.8
3.0
电流/A
0.34
0.40
0.44
电功率/W
0.64
1.12
1.32
某型号电热水器
额定电压/V
220
额定电功率/W
2420
容积/dm3
50
商品特征：安全防电墙、防水、防尘、防潮
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1.5分，共30题，45分）
1．关于导体的电阻，下列说法正确的是
A．导体容易导电说明它对电流没有任何阻碍作用
B．导体的电阻越大，它对电流的阻碍作用越小
C．相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻和材料有关
D．导体的电阻由它两端的电压和通过的电流决定
2．下列关于小王做“东安鸡”这道菜的分析正确的是（ ）
A．倒入醋时，汤就有了酸味，说明分子只在液体中运动
B．菜做好起锅时，香气扑鼻，说明分子只在高温下运动
C．鸡肉的内能增加主要是通过热传递的方式来实现的
D．鸡肉的内能增加主要是通过做功的方式来实现的
3．在如图 (a)、(b)所示电路中，电源电压相同且不变，电路元件均完好，电阻R2> R3，关于电流表A1与电流表A2的示数说法正确的是
A．电流表A1的示数可能小于A2的示数
B．电流表A1的示数一定大于A2的示数
C．电流表A1的示数可能等于A2的示数
D．电流表A1的示数一定小于A2的示数
4．关于电流、电压和电阻，下列说法中正确的是（ ）
A．电路两端有电压，电路中一定有电流B．导体中的电流为零时，导体的电阻也为零
C．电压是电路中形成电流的原因D．电流的方向与负电荷定向移动的方向相同
5．一个轻质小球靠近用毛皮摩擦过的橡胶棒时，它们相互吸引，则小球（ ）
A．一定不带电B．一定带负电C．一定带正电D．可能不带电
6．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（ ）
A．B．C．D．
7．下列用电器正常工作时电功率约为80 W的是（ ）
A．电子计算器B．LED电视机C．电饭煲D．空调
8．小明家小区里安装了自动售水机，售水机可以通过刷卡开关S1或投币开关S2接通供水电动机取水；光线较暗时光控开关S3自动闭合，提供照明。下列电路图符合要求的是（ ）
A．B．C．D．
9．如图所示的电路，电源电压保持不变，R为定值电阻．下列说法正确的是
A．开关闭合前，电压表和电流表均无示数
B．开关闭合后，滑片P向右移动的过程中，电压表的示数变小
C．开关闭合后，滑片P向右移动的过程中，R的功率变大
D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小
10．智能手机的使用使我们的生活变得更加便捷，下列说法中不正确的是（ ）
A．智能手机靠电磁波传递信息
B．在真空中，智能手机发出的电磁波无法传播
C．智能手机电池充电时，电能转化为化学能
D．手机既是无线电发射台又是无线电接收台
11．关于家庭电路和安全用电，下列说法正确的是
A．所有家用电器的外壳都需要接地
B．家庭电路中各个用电器都是串联的
C．使用试电笔判断哪条导线是火线时，手不要按住笔尾金属体
D．若空气开关“跳闸”，可能是电路中出现了短路
12． “海市蜃楼”、“看到中秋的明月”和“枪瞄靶”分别可以说明哪些物理现象
A．光的折射现象、光的反射现象和光的直线传播
B．光的折射现象、光的直线传播和光的反射现象
C．光的直线传播、光的反射现象和光的折射现象
D．光的直线传播、光的折射现象和光的反射现象
13．下列有关说法正确的是（ ）
A．并联电路中，并联的总电阻等于各分电阻的倒数之和
B．并联电路中，电阻越大，通过它的电流就越大
C．串联电路中，电阻大的通过的电流比电阻小的通过的电流小
D．串联电路中，电阻越大，它两端的电压就越高
14．在如图所示的电路中，开关闭合后甲电流表的示数为0.5A，乙的示数为1.1A。下列判断正确的是（ ）
A．通过L1的电流为1.1A
B．通过L2的电流为0.6A
C．若取下L1、L2熄灭
D．若取下L2，甲表的示数比乙的小
15．欢欢设计的一个用于烘焙的测重秤，如图所示是它的工作原理图，其中弹簧上端可以放置物体，它和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为保护电阻．电源电压保持不变，测重秤显示表的指针偏转角度会随着被测物重量的增加而增大，有关秤的工作原理图说法正确的是
A．物体重力越大，该电路消耗的功率越大
B．测重秤显示表是用电流表改装而成的
C．测重秤显示表是用电压表改装而成的
D．连入电路的R2的阻值随物体重力的增大而减小
16．下列说法中正确的是（ ）
A．绝缘体不容易导电是因为绝缘体中几乎没有电荷
B．两个完全相同的灯泡串联，靠近电源正极的灯泡较亮
C．电压一定的情况下，导体的电阻与导体中的电流成反比
D．把导线A剪为相等的两段，其中一段拉长到原来的长度，其阻值大于导线A的原阻值
17．关于物体的内能，下列说法正确的是（ ）
A．温度相等的1 kg和100 g的水内能相同B．物体内能增加，一定要从外界吸收热量
C．温度为0℃的物体没有内能D．在相同物态下，同一物体温度降低，它的内能会减少
18．如图所示的各图中，描述磁场正确的是（ ）
A．B．
C．D．
19．下列做法符合安全用电的是（ ）
A．在高压输电线下放风筝
B．在电线上晾衣服
C．保险丝熔断后用铜丝代替
D．家用电器起火时，切断电源后再灭火
20．如图是探究流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面高度的变化反应密闭空气温度的变化，下列说法正确的是
A．该实验装置是为了探究电流产生的热量与电阻大小的关系
B．通电一段时间后，右侧U型管内液面高度差比左侧大
C．该实验装置是为了探究电流产生的热量与电流大小的关系
D．该实验装置是利用U型管中液体的热胀冷缩来反映电阻丝放出热量的多少
21．如表为某型号空调铭牌上的部分数据，关于这种型号的空调下列说法错误的是
A．空调制冷的额定电流为5A
B．空调制热时的额定电流为6A
C．若正常工作且连续制冷0.5h，空调消耗的电能为0.55kW•h
D．若正常工作且连续制热0.5h，空调消耗的电能为0.55kW•h
22．通常情况下，下列物质属于导体的是
A．橡胶B．玻璃C．塑料D．金属
23．如下图所示，是四个装了等温、等量水的相同容器，每个容器内放入同种材质、粗细相同的电阻丝绕成的线圈，各线圈的圈数如图所示，合上开关，经过一段时间水温最高的是（ ）
A．AB．BC．CD．D
24．小明在科技馆内看到，当人触摸“静电球”时，头发丝便会一根根竖起，形成“爆炸头”的有趣景象，如图所示，这是由于头发丝（ ）
A．带同种电荷，互相排斥
B．带同种电荷，互相吸引
C．带正电荷，互相排斥
D．带负电荷，互相吸引
25．把额定功率相同但额定电压不同的小灯泡L1和小灯泡L2串联后，接在同一电路中两灯泡都发光（不考虑灯丝电阻的变化）．下列说法正确的是
A．因为通过它们的电流相等，所以一样亮
B．因为额定功率相同，所以两个灯一样亮
C．若灯较亮，则的额定电压小
D．若灯较亮，则的电阻比大
26．电流的热效应在科研、生产、生活中被广泛应用，有时会给人们带来危害，下列情况中不属于防止电热危害的是（ ）
A．电脑两侧有散热孔
B．电动机外壳有散热片
C．电饭煲内安装有电热盘
D．电脑CPU上装有小风扇
27．在“探究电流与电阻的关系”实验中，小榕设计了如图所示的电路图．实验中电源两端电压保持6V不变，定值电阻R的阻值分别为5Ω、10Ω和20Ω，电压表示数保持2V不变．为完成实验，应选取的滑动变阻器的规格为
A．10Ω 2AB．20Ω 1AC．30Ω 2AD．50Ω 1A
28．有两只灯泡L1、L2，分别标有“220V 100W” 和“220V 40W” 的字样。若不考虑温度对灯丝电阻的影响，下列说法中正确的是( )
A．两灯正常发光时，L1的电阻较大
B．两灯并联接入220V的电路中，L1、L2消耗的功率之比是2∶5
C．两灯串联接入220V的电路中，L1、L2消耗的功率之比是2∶5
D．两灯串联接入220V的电路中，两灯泡消耗总功率大于40W小于100W
29．下列图中的做法符合安全用电与保护原则的是（ ）
A．在落地高压线附近行走
B．多个大功串用电器接在同一插排上
C．开关接零线
D．电水壶使用三孔插座
30．下列说法中正确的是
A．实验表明，通过导体的电流与导体两端的电压成正比
B．实验表明，导体中的电流与其电阻成反比
C．由I=变形可得R=。由此可知，“导体的电阻跟它两端的电压成正比，跟电流成反比”
D．用伏安法测量定值电阻阻值时，应该多次测量电压及电流的值，根据实验测得的电压及电流值算出电阻，并求其平均值
二、填空题（每空1分，共10题，20分）
31．严寒冬季，我国北方哨兵脚上穿有电热靴。一只靴内加热电路如图所示，电源电压恒定，为三档旋钮开关（金属片M可分别拨至a、b、c处），电阻丝全部连入时与规格相同且阻值不变，b为电阻丝的中点。当拨至________处为低温档（选填“a”、“b”、“c”），这只电热靴的低温挡电功率为6 W，则中温挡的电功率为________W。
32．根据磁极的磁性最强判断：若有A、B两个外形完全相同的钢棒如图，已知一个有磁性，另一个没有磁性，区分它们的方法是：将A的一端从B的左端向右端滑动，若在滑动过程中发现吸引力的大小不变，则说明_____是有磁性的；若发现吸引力由大变小再变大，则说明_____有磁性．
33．如图所示，电源电压恒定，当开关S1闭合，S2断开时，电压表的示数为3V，当S1断开，S2闭合时，电压表的示数为4.5 V，则灯L1两端的电压为___________V，L2两端的电压为___________V，此时，两灯泡电阻的比值为_____________，通过两灯泡电流的比为_______________，相同时间内两灯产生的热量的比为_______________________。
34．小明家的电能表如图所示，他家接入用电器的总功率不得超过________W，当家里只有电磁炉工作时，电能表在1min内转动90转，则电磁炉在1min内消耗的电能为________J，电磁炉的实际功率为________W.
35．用四只完全相同的滑轮和两根相同的绳子组成如图所示的甲、乙两个滑轮组，分别匀速将两个相同的钩码在相同时间内提升相同高度，若不计绳子与滑轮的摩檫，__________装置更省力（选填“甲”或“乙”）。甲装置的机械效率__________乙装置的机械效率（选填“高于”、“低于”或“等于”）。甲图中若钩码总重100N，动滑轮重为20N，不计摩擦及绳重，若工人将绳子匀速向上拉6m，则泥桶上升的高度为__________m，滑轮组的机械效率为__________。
36．保险丝是由_____的铅锑合金制成的．家庭电路用的保险丝应_____联在电路中．当电流超过额定电流达到熔断电流时．它会自动_____．选用保险丝时，应使它的额定电流等于或略大于电路中的_____．
37．如图所示，是一款消防应急照明灯，当外部电路有电时应急灯不亮，停电时应急灯正常发光。小明同学想知道应急灯的两个灯泡是怎么连接的，他将应急灯中的任一个灯泡断开，另一个灯泡仍然发光，则应急灯的两个灯泡是______联(填“串”或“并”)的，并联电路支路的通、断_________(填“影响”或“不影响”)其他支路工作。
38．诗仙李白曾有诗云“床前明月光，疑是地上霜，举头望明月，低头思故乡。”其中霜的形成属于物态变化中的_____。
39．一台玩具四驱车上的小电动机，两端接上3V电压时它正常转动，通过线圈的电流为0.4A。若电动机内的线圈电阻为2.5Ω，则通电一分钟，小电动机消耗的电能是___J，线圈产生的热量是____J。
40．如图是某国产智能手机电池的铭牌，电池充电时将电能转化为_______能，充满电后电池储存的电能是_________J。
三、实验题（每空1分，共2题，15分）
41．小丽利用图（乙）所给实验器材测量小灯泡在不同电压下的电功率”,已知电源电压恒为6V,小灯泡正常工作时的电压为2.5V ,电阻约为8Ω,滑动变阻器规格为“20Ω 2A" .
（1）请根据实验要求设计电路图,并画在图（甲）框内.
（________）
（2）请用笔画线代替导线,在图（乙）中完成实物电路的连接.
（________）
（3）闭合开关前,滑动变阻器的滑片应该置于__________（选填"A"或"B" ）端.
（4）连接电路后,用开关试触,灯泡不亮,电压表示数接近6V ,电流表指针几乎不动,电路中的故障是___ . （ 电路中只有一处故障）
（5）排除故障后,继续实验,闭合开关,移动滑片,当电压表的指针指在某电压值时小灯泡正常发光（请在图甲中标出相应的电压值） ,
（________）
电流表的示数如图乙所示,电流表的示数是_____A, 小灯泡的额定功率是___ W ,此时灯泡的电阻是____Ω.
（6）闭合开关,改变滑动变阻器的阻值,得到了几组电压和电流的数据并计算相应的电功率,如下表所示.
根据表,归纳小灯泡电功率变化的规律:______
用该实验装置还可以进行什么实验? ____________________。
42．如图，用小球和木块来探究“动能大小与哪些因素有关”：
（1）实验中是通过____比较来比较动能大小。
（2）本实验研究的动能是指____（填序号）。
A．小球在斜面上时的动能 B．小球撞击木块时的动能 C．小球撞击木块后木块的动能
（3）比较图甲、乙是为了研究动能大小与____的关系。
（4）如图丙所示，小赵在实验时，先让质量为m的小球从斜面h高处由静止下滑，撞击放在A处木块，测出木块被撞击的距离AB为S1，保持木块在位置B不变，让同一小球从斜面h高处由静止下滑，测出木块被二次撞击的距离BC为S2，则可能出现S1____S2（＞/=/＜），你判断的依据是____。
四、计算题（每题10分，共2题，20分）
43．如图所示，小王站在高4m、长8m的斜面上，将重200N的木箱A沿斜面从底端匀速拉上顶端，拉力大小恒为120N，所花的时间是10s。求：
(1)木箱A沿斜面方向的运动速度；
(2)小王对木箱A做功的功率；
(3)斜面的机械效率。
44．随着城市化建设的发展，许多家庭都住进了高楼大厦，小红家住进新楼后，为了淋浴的方便，购置了一款某型号的电热水器（其铭牌如表），安装在卫生间的墙上。求：
(1)该热水器的电阻是多少？
(2)该热水器在某时间段使用，20min内产生的热量为2.4×106J，通过电热水器的电流和它工作的实际电压各是少？
(3)防电墙技术就是在电热水器内部形成永久性电阻，电热水器经防电墙处理后，使人体承受的电压不高于20V，保证异常漏电情况下接触热水器的人的安全。如图所示，若人体的最大电阻为20MΩ，试求防电墙的电阻。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
【详解】AB．导体能够导电是因为内部存在大量的能够自由移动的电荷，但除了超导现象以外，导体都会有电阻，即导体对电流的阻碍作用，所以电阻越大，对电流阻碍作用越大．故AB错误；
CD．导体的电阻是导体本身的一种性质，由导体的材料、长度、横截面积决定，有时还要考虑温度的变化，但电阻与它两端的电压和通过的电流无关．故C正确，D错误；
2、C
【详解】A．做“东安鸡”时，在汤中倒入醋，汤就有了酸味，说明分子在不停地做无规则运动，不能说明分子只在液体中运动，A错误；
B．一切物体的分子都在不停地做无规则运动。炒菜的过程中，清香扑鼻，说明温度越高，分子运动越剧烈，B错误；
CD．做“东安鸡”时，鸡肉从热汤中吸收热量，内能增加，鸡肉的内能增加是通过热传递的方式实现，C正确，D错误。
3、B
【详解】闭合电键S后，由（a）电路图可知，电路为R1与R2的并联电路，电流表A1测干路中的电流；，由（b）电路图可知，R1与R3串联，电流表A2测电路中的电流；电流表A2示数：，所以，I1＞I2，电流表A1的示数大于A2的示数．
4、C
【详解】A．电路两端有电压，如果开关没有闭合，电路没有构成通路，则电路中也没有电流，故A错误；
B．导体的电阻与导体两端的电压、电流无关，故B错误；
C．电压是导体形成电流的原因，一段电路有电流，则两端就一定有电压，故C正确；
D．规定正电荷定向移动的方向为电流的方向，则电流的方向与负电荷定向移动的方向相反，故D错误。
5、D
【分析】带电体具有吸引轻小物体的性质；电荷间相互作用的规律：同种电荷相互排斥，异种电荷相互吸引．
【详解】用毛皮摩擦过的橡胶棒带负电，轻质小球靠近用毛皮摩擦过的橡胶棒时，它们相互吸引；
说明这个小球可能带与橡胶棒不同的电荷（正电荷），也可能不带电．
故选项ABC错误，选项D正确．
【点评】
考查了电荷间的相互作用规律和带电体能吸引轻小物体的性质的应用，属于基础题目．
6、B
【详解】A．同时接入上方两接线柱，相当于接入一导线，滑片移动时，接入的电阻不变，故A不合题意；
B．滑片向右移动时，电阻丝接入部分的长度减小，接入电路中的电阻变小，故B符合题意．
C．同时接入下方两接线柱，相当于接入一定值电阻，滑片移动时，接入的电阻不变，故C不合题意；
D．滑片向右移动时，电阻丝接入部分的长度增大，接入电路中的电阻变大，故D不合题意．
7、B
【详解】A．电子计算器的功率很小，只有几瓦左右，不符合题意；
B．LED电视机的功率大约是80W，符合题意；
C．电饭锅的功率800～1000W，不符合题意；
D．空调的功率最大，一般在1000W以上，不符合题意。
8、C
【详解】根据题意知道，售水机既可以通过刷卡闭合“感应开关”，也可以通过投币闭合“投币开关”，来接通供水电机取水，这说明刷卡和投币互不影响，故感应开关和投币开关应是并联的，然后与电动机串联；又因为光线较暗时“光控开关”自动闭合，接通灯泡提供照明，这说明灯泡能独立工作，故灯泡与电动机是并联的；结合图示知道，只有C符合题意，ABD不符合题意。
故选C。
9、B
【解析】由电路图知道，开关闭合前，电路处于开路状态，所以电流表没有示数；但由于电压表的两个接线柱通过变阻器与电源的正负极相连通，所以电压表测量电源电压，即电压表有示数，故A错误；
开关闭合后，定值电阻R与滑动变阻器串联，电流表A测电路中的电流，电压表测定值电阻R两端的电压；滑片P向右移动的过程中，变阻器接入电路中的电阻变大，总电阻变大，由I= 知道，电路中的电流变小；由U=IR可知，定值电阻R两端的电压变小，即电压表的示数变小，故B正确；
由于开关闭合后，定值电阻两端的电压减小，电路中电流减小了，由P=UI知道，R的功率变小，故C错误；
由欧姆定律知道，电压表与电流表示数的比值为定值电阻的阻值，所以，电压表与电流表示数的比值不变，故D错误．
10、B
【详解】A．手机通过电磁波传递信息的，故A正确，不符合题意；
B．电磁波可以在真空中传播，所以真空中智能手机发出的电磁波能够传播，故B错误，符合题意；
C．智能手机电池充电时，消耗电能，产生化学能，将电能转化为化学能，故C正确，不符合题意；
D．手机既是无线电发射台又是无线电接收台，可将声音和图象信号转化为电信号，再通过天线向空中发射电磁波，故D正确，不符合题意。
故选B。
11、D
【详解】A．有些电器的外壳是金属的，为了防止漏电，把外壳接地让漏出来的电导入到大地，避免触电，并不是所有的用电器的外壳都接地，故A错误；
B．家庭电路中各用电器之间互不影响，并且能正常工作，所以各家用电器之间是并联的，故B错误；
C．使用试电笔时笔尖应该接触被测导线，手指按住笔尾金属体，故C错误；
D．空气开关“跳闸”，是由于电路中的电流过大，可能是短路，也可能是电路中的总功率过大，故D正确。
12、A
【解析】试题分析：因为不同的空气层有不同的密度，而光在不同的密度的空气中又有着不同的折射率，而路面上暖空气与高空中冷空气之间的密度不同，所以光线在路面上会发生折射现象；远处物体的光经路面上空气传播，发生折射后进入人的眼睛，人由于错觉始终认为光沿直线传播，所以看到比物体实际位置高些的虚像．月亮的表面是粗糙不平的，所以太阳光在月球的表面发生的是漫反射；枪瞄靶是光的直线传播造成的．
考点：本题考查光的折射现象及其应用、光的直线传播、光的反射
点评：光的折射有两种情况：光从一种介质进入另一种介质时，发生折射；光在非均匀介质中传播，其传播方向也发生改变，这也是一种折射现象．需要注意的是月亮本身不能发光，所以不是光源，它之所以看起来亮堂，是因为它反射了太阳光．
13、D
【详解】A．并联电路总电阻的倒数等于各电阻的倒数之和，故A错误；
B．由于并联电路中电压相等，电阻越大，根据可知通过它的电流就越小，故B错误；
C．串联电路中的电流处处相等，与导体的电阻大小无关；故C错误；
D．由于串联电路中电流相等，电阻越大，根据可知它两端的电压就越大，故D正确。
故选D。
14、B
【详解】AB．根据图示可知此电路为并联电路，乙电流表测干路电流，甲电流表测L1电流，根据并联电路电流规律可知，通过L1的电流为0.5A，通过L2的电流为0.6A，A不符合题意，B符合题意；
C．此电路为并联电路，若取下L1，不影响另一支路用电器工作，L2不会熄灭，C不符合题意；
D．若取下L2，则电路变为串联电路，两电流表示数相同，D不符合题意。
15、C
【详解】A、D．由电路图可知，R1、R2串联，电压表测滑动变阻器R2两端的电压，电流表测电路中的电流；当物体重力增大时，滑动变阻器的滑片下滑，R2接入电路中的电阻增大，总电阻增大，根据欧姆定律可知电路中的电流变小，由 可知电路消耗的功率变小，故AD错误；
B、C．电路中的电流变小，即电流表示数变小；R2接入电路中的电阻增大，根据“串联电路中电阻越大分得的电压越大”可知，R2两端的电压变大，即电压表示数变大；由题可知，测重秤显示表的指针偏转角度会随着被测物重量的增加而增大，所以测重枰显示表是用电压表改装而成的，故B错误，C正确．
故选C．
16、D
【详解】A．绝缘体不容易导电的原因是绝缘体内部中的自由电荷很少，而不是几乎没有电荷，故A错误；
B．两个完全相同灯泡串联，则通过的电流相等，由P=I2 R知道，两灯泡的实际功率相等，所以两灯泡的亮暗相同，故B错误；
C．电阻是导体本身的一种性质，与两端的电压和通过的电流无关，电压一定的情况下，通过电阻的电流不变，故C错误；
D．导体的电阻与其材料、长度、横截面积和温度有关，材料和温度相同，长度越大、横截面积越小，其电阻越大．若把导线A剪为相等的两段，其中一段拉长到原来的长度后，材料和温度、长度不变，横截面积变小，所以电阻变大，即其阻值大于导线A的原阻值，故D正确，故选D．
【点睛】
本题考查的是绝缘体不导电的原因和串联电路特点、电功率公式及影响电阻大小因素等，考查的知识点较多，但难度不大，需要注意灯泡的亮暗取决于实际功率的大小．
17、D
【详解】A．因为变物体的内能与质量、温度、状态等有关，所以温度相等的1 kg和100 g的水内能不同，故A错；
B．因为做功和热传递都可改变物体的内能，所以物体内能增加，不一定要从外界吸收热量，故B错；
C．因为一切物体都有内能，所以温度为0℃的物体也有内能,g故C错；
D．因为物体的内能与质量、温度、状态等有关，所以同一物体温度降低，内能也一定会降低，故D正确；
故选D。
18、C
【详解】AB．磁感线是从磁体的北极出发，回到磁体的南极，而图中的条形磁铁的磁感线是从磁体的南极出发，回到磁体的北极，这样描述不正确，A错误；图中的蹄形磁铁的磁感线是从磁体的南极出发，回到磁体的北极，这样描述不正确，B错误；
C．地球的地磁北极在地理南极附近，地磁南极在地理北极附近，磁感线是从地磁北极出发，回到地磁南极，图中的磁感线描述正确，C正确；
D．条形磁铁的磁感线应该是进入南极，不是从南极出发，图中的磁感线描述不正确，D错误。
19、D
【详解】A．因为高压输电线上是高压，在下面放风筝时可能会发生高压电弧触电，因此放风筝时，远离高压电线，不符合安全用电原则，故A不符合题意；
B．水是导体，将衣服直接晾在电线上，当人接触时，将会发生触电事故，不符合安全用电原则，故B不符合题意；
C．铜和铁的熔点都很高，如果用铜丝或铁丝代替保险丝，会使得当家庭电路中电流过大时不能熔断起不到切断电路的作用，故C不符合题意；
D．用电器着火了，要立即断开电源再想法灭火，符合安全用电原则，故D正确。
20、D
【详解】装置中一个5Ω的电阻与两个5Ω的电阻并联后再串联,根据串联电路的电流特点可以知道,右端两个电阻的总电流和左端的电阻电流相等,即,两个5Ω的电阻并联,根据并联电路的电流特点知,两电阻阻值相等,则支路中电流相等,,所以右边容器中的通过电阻的电流是左侧通过电流的一半,即是研究电流产生的热量与电流的关系，由可以知道,左边容器中的电阻产生的热量多,温度升得较快;因此通电一段时间后,玻璃管左侧液面高度差更大,故A、B、C错误；该实验装置是利用U型管中空气的热胀冷缩来反映热的多少,虽然产生热量的多少不能直接观察,但可以通过U型管液面高度差的变化来反映,故D正确. 所以D选项是正确的.
21、D
【解析】A. 空调制冷时的额定电流为：
，故A正确；
B. 空调制热时的额定电流为：
，故B正确；
C. 若正常工作且连续制冷0.5 h，空调消耗的电能为：
，故C正确；
D. 若正常工作且连续制热0.5 h，空调消耗的电能为：
，故D错误；
故选D．
22、D
【详解】在通常情况下，塑料、玻璃、橡胶不容易导电属
于绝缘体，金属容易导电是导体，故D符合题意
23、D
【详解】线圈为串联关系根据公式可知，在电流和通电时间相同时，电阻大的产生的热量多，四个容器相同，装的水质量和初温又相等，由图知D容器中的电阻丝电阻最大，水温最高，故D正确。
故选D。
24、A
【详解】手接触静电球，使头发丝带上同种电荷，同种电荷，互相排斥。故A符合题意，BCD均不符合题意。
故选A。
25、D
【详解】AB、由题知，两灯的额定功率相同但额定电压不同，由的变形式可知，两灯的电阻不同；两灯泡串联后接在电路中时，因串联电路中各处的电流相等，且两灯的电阻不同，由可知，两灯的实际功率不同，则两灯的亮度不同，故A错误；
因灯泡的亮暗取决于实际功率的大小，与额定功率无关，且两灯的规格不同，所以两灯的亮度不同，故B错误；
C、由的变形式可知，额定功率相同时，灯泡的电阻越大，其额定电压越大；若灯L1较亮，则L1的实际功率较大，且串联时电流相等，根据 知，L1的电阻较大，则L1的额定电压大，故C错误；
D、若灯L2较亮，则L2的实际功率较大，且串联时电流相等，根据 可知L2的电阻比L1大，故D正确．
故选D．
26、C
【详解】A． 电脑两侧有散热孔是为把各电器元件产生的热量及时散失掉，故A不符合题意；
B． 电流通过电机产生的热量是有害的，有许多散热片可以用来散热，故B不符合题意；
C． 电饭煲内安装有电热盘，是利用电热来加热食物的，故C符合题意；
D． 过多的热量会影响计算机的正常工作，电脑CPU上装有小风扇，这是为了散失热量，故D不合题意。
故选C。
27、D
【解析】由图知定值电阻和滑动变阻器串联，根据串联电路的分压原理可知，电压表示数保持2V不变，则滑动变阻器两端的电压是4V,则R滑与R的比值是，当定值电阻阻值为20欧时 滑动变阻器连入电路的阻值最大是40欧，所以ABC都不符合要求，故D正确．
28、C
【详解】A．由可得，两灯正常发光时的电阻分别为
，
则
故A错误；
B．两灯并联接入220V的电路中，两灯均正常发光，则L1、L2消耗的功率之比为
故B错误；
C．两灯串联接入220V的电路中，通过两的电流相等L1、L2消耗的功率之比
故C正确；
D．两灯串联接入220V的电路中，两灯泡消耗总功率为
故D错误。
故选C。
29、D
【分析】
【详解】
A．在落地高压线附近行走，会发生跨步电压触电，不符合安全用电与保护原则，故A不符合题意；
B．多个大功率用电器同时使用一个插座，会使得通过插座的电流变大，容易发生火灾，不符合安全用电原则，故B不符合题意；
C．开关接在灯泡和零线之间，当断开开关，火线和灯泡还处于连接状态，人接触灯泡的金属部分时会发生触电事故，不符合安全用电原则，故C不符合题意；
D．电水壶的金属外壳必须接地，应采用用三脚插头及三孔插座，可以防止外壳漏电时发生触电事故，符合安全用电原则，故D符合题意。
故选D。
30、D
【详解】A．电压一定时，根据I=可知，通过导体的电流与导体的电阻成反比，故A错误；
B．对于某一导体来说，根据I=可知，通过导体的电流与导体两端的电压成正比，故B错误；
C．导体的电阻是导体本身的性质，与导体两端的电压和通过导体的电流无关，故C错误；
D．用伏安法测量定值电阻阻值时，应该多次测量电压及电流的值，根据实验测得的电压及电流值算出电阻，并求其平均值，从而减小误差，故D正确。
二、填空题（每空1分，共10题，20分）
31、a 8
【分析】电源的电压一定，由可知，在U一定时，R越小，电功率越大，R越大，电功率越小；由电路图可知，当S1闭合、S2接a时，R1与R2串联，电路中的总电阻最大，功率最小，根据电阻的串联和表示出电热靴的低温档功率；当S1闭合、S2接b时，R1与R2串联，电热靴处于中温档，根据求出其功率。
【详解】[1]电阻丝规格相同，设R1=R2=R，因电源的电压一定，由可知，在U一定时，R越小，电功率越大，R越大，电功率越小。所以当S1闭合、S2接a时，R1与R2串联，电路中的总电阻最大，功率最小，电热靴处于低温档。
[2]因串联电路中总电阻等于各分电阻之和，所以
则有，当S1闭合、S2接b时，R1与R2串联，电热靴处于中温档，其功率
32、A B
【分析】将A的一端从B的左端向右端滑动，若在滑动过程中发现吸引力的大小不变，则说明B的两端不是磁极，则A是有磁性的；若发现吸引力由大变小再变大，则说明B的两端是磁极，B有磁性．
【详解】A在B的上方从左端向右端匀速移动，若吸引力的大小不变，说明它们间的力的作用大小不变，则B棒肯定无磁性，A棒有磁性；若吸引力的大小先由大变小，然后是由小变大，说明B的两端磁性较强，中间磁性较弱，则B肯定有磁性．
33、3 1.5 2:1 1:1 2:1
【解析】[1]由电路图可知，当S1闭合、S2断开时，两灯串联，电压表测L1两端的电压，此时电压表的示数为3V，灯L1两端的电压为3V；
[2]当S1断开，S2闭合时，两灯仍串联，电压表测电源电压，即电源电压为4.5V，串联电路中电源电压等于各部分电路两端电压之和，所以L2两端的电压：
。
[3][4]在串联电路中电流处处相等，所以通过两灯泡电流的比为1:1；在串联电路中电压与电阻成正比，所以
；
[5] 相同时间内两灯产生的热量的比为
34、2200 1500
【详解】该电能表允许通过的最大功率
，
则小明家接入的用电器总功率不能超过；
②电磁炉工作1min消耗的电能：
；
电磁炉的实际功率为：
。
35、甲 等于 2 83. 3%
【详解】[1]不计摩擦，拉力F=（G物+G轮），n甲=3，n乙=2，绳子受的拉力：
F甲=（G物+G轮），
F乙=（G物+G轮），
∴
F甲F乙，
甲更省力；
[2]动滑轮重相同，提升的物体重和高度相同，W额=G轮h，W有用=G物h，故利用滑轮组做的有用功相同、额外功相同，总功相同，据η=可知，滑轮组的机械效率相同，即：η甲=η乙；
[3]如甲图，泥桶由3股绳子承担，则n=3，s=3h，s=6m，泥桶上升的高度为：
h=s=6m=2m；
[4]不计摩擦及绳重，则滑轮组的机械效率为：
η=====100≈83.3%。
36、电阻率大，熔点低 串 切断电路 最大正常工作电流
【分析】保险丝的材料：电阻率大，熔点低的铅锑合金．
保险丝的原理：焦耳定律．
保险丝的作用：在电路中电流过大时，产生的电热过多，达到保险丝的熔点，保险丝熔断，切断电路．
【详解】根据焦耳定律可知：在电流相同条件下，导体的电阻越大，产生的热量越多；且熔点越低，导体越容易熔化；所以保险丝选择电阻率大，熔点低的铅锑合金丝制成的．
保险丝串联在电路中．当电流超过额定电流达到熔断电流时，保险丝的温度升高，会达到保险丝的熔点，保险丝熔断，切断电路，起到保护电路的作用．
选择保险丝时应使保险丝的额定电流等于或略大于电路中的最大正常工作电流．
37、并 不影响
【详解】[1][2]并联电路各支路互不影响，将应急灯中的任一个灯泡断开，另一个灯泡仍然发光，说明两灯泡互不影响，因此是并联电路。
38、凝华
【解析】物体由气态直接变为固态的过程叫凝华；霜是固态，是由空气中的水蒸气遇冷形成的，是凝华现象。
39、72 24
【详解】[1]通电一分钟，小电动机消耗的电能为
[2]线圈产生的热量
40、化学 54720
【详解】[1]电池充电时，消耗电能，产生化学能，将电能转化为化学能；
[2]充满电后电池储存的电能
W=UIt=3.8V×4A×3600s=54720J。
三、实验题（每空1分，共2题，15分）
41、 A 灯泡断路 0.3 0.75 8.33 当灯泡两端的电压增大时,灯泡的电功率增大 测量小灯泡的电阻实验
【详解】(1)[1]根据伏安法测量小灯泡的电功率的实验要求，结合乙图部分连线可以设计电路图如下：
(2)[2]根据设计的电路图，已经电压表应该测小灯泡的电压，且电压为2.5V选0-3V的量程，并联在小灯泡两端，因为小灯泡正常发光时，电阻约为8Ω，所以电路中电流不能超过
，
因此电流表选0-0.6A量程，故图（乙）中完成实物电路的连接如下：
(3)[3]开关前闭合之前，滑动变阻器的滑片应调节到最大阻值处，故应该在A端；
(4)[4]连接电路后,用开关试触，灯泡不亮，因为电压表测小灯泡两端电压，电压表示数接近6V ，电流表指针几乎不动，所以电路中的故障是小灯泡断路；
(5)[5]排除故障后，继续实验，闭合开关，移动滑片，当小灯泡两端电压达到额定电压2.5V时，小灯泡正常发光，如下：
[6]小灯泡正常发光时，电流表的示数如图乙所示，电流表的示数是0.3A；
[7]小灯泡的额定功率是
P=UI=2.5V×0.3A=0.75W，
[8]此时灯泡的电阻是
；
(6)[9]根据表，归纳小灯泡电功率变化的规律：当灯泡两端的电压增大时，灯泡的电功率增大；
[10]该实验装置还可以用来做测量小灯泡电阻的实验。
42、木块在水平面上被撞击的距离 B 速度 ＞ 小球在运动的过程中要克服摩擦力做功，机械能转化为内能,
【详解】(1)[1]由图知，小球从斜面滚下，将木块推得越远，动能就越大，实验中运用转换法通过木块在水平面上被撞击的距离来反映动能的大小；
(2)[2]小球动能的大小是指撞击木块时的动能故B符合题意；
(3)[3]由图知，两个质量相同的小球从不同一高度滚下，速度不相同，速度大的将木块推得较远，动能较大，所以此实验为了研究动能大小与速度的关系；
(4)[4][5]第一次实验时，小球刚滚下斜面就撞击到木块，第二次实验时，小球在水平面上滚动了一段距离后才撞击到木块，小球在运动的过程中要克服摩擦力做功，机械能转化为内能,所以小球在第二次撞击木块时的机械能比第一次小，所以木块移动的距离S1＞S2。
四、计算题（每题10分，共2题，20分）
43、 (1)0.8m/s；(2)96W；(3)83.3%
【详解】(1)木箱在斜面上的速度为
(2)小王所用拉力对木箱做功
小王对木箱A做功的功率
(3)小王克服木箱重力做功
斜面的机械效率
答：(1)木箱A沿斜面方向的运动速度是；
(2)小王对木箱A做功的功率是；
(3)斜面的机械效率是。
44、 (1)20Ω；(2) 10A ；200V；(3)2×108Ω
【解析】(1)该热水器的电阻是
R= ==20Ω
热水器的电阻是20Ω。
(2)通过电热水器的电流是
I == = 10A
通过电热水器的电流是10A。
它工作的实际电压是
U=IR= 10A ×20Ω=200V
它工作的实际电压是200V。
(3)人接触热水器时通过人体的电流为
I===1×10-6A
防电墙的电阻为
R===2×108Ω
防电墙的电阻为2×108Ω。
答：(1)该热水器的电阻是20Ω；
(2)通过电热水器的电流是10A，它工作的实际电压是200V；
(3)防电墙的电阻是2×108Ω。
额定电压
频率
额定制冷功率
额定制热功率
220V
50Hz
1100W
1320W
实验次数
第一次
第二次
第三次
电压/V
2.0
2.8
3.0
电流/A
0.34
0.40
0.44
电功率/W
0.64
1.12
1.32
某型号电热水器
额定电压/V
220
额定电功率/W
2420
容积/dm3
50
商品特征：安全防电墙、防水、防尘、防潮
相关试卷
2024届湖北省武汉六中学上智中学物理九上期末达标测试试题含解析： 这是一份2024届湖北省武汉六中学上智中学物理九上期末达标测试试题含解析，共24页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。
2024届湖北省武汉二中学九年级物理第一学期期末统考试题含解析： 这是一份2024届湖北省武汉二中学九年级物理第一学期期末统考试题含解析，共27页。试卷主要包含了下列数据最接近实际的是等内容，欢迎下载使用。
湖北省武汉第三寄宿中学2023-2024学年物理九年级第一学期期末经典试题含答案： 这是一份湖北省武汉第三寄宿中学2023-2024学年物理九年级第一学期期末经典试题含答案，共13页。试卷主要包含了考生要认真填写考场号和座位序号，已知R1，下列事件中，利用内能来做功的是等内容，欢迎下载使用。
