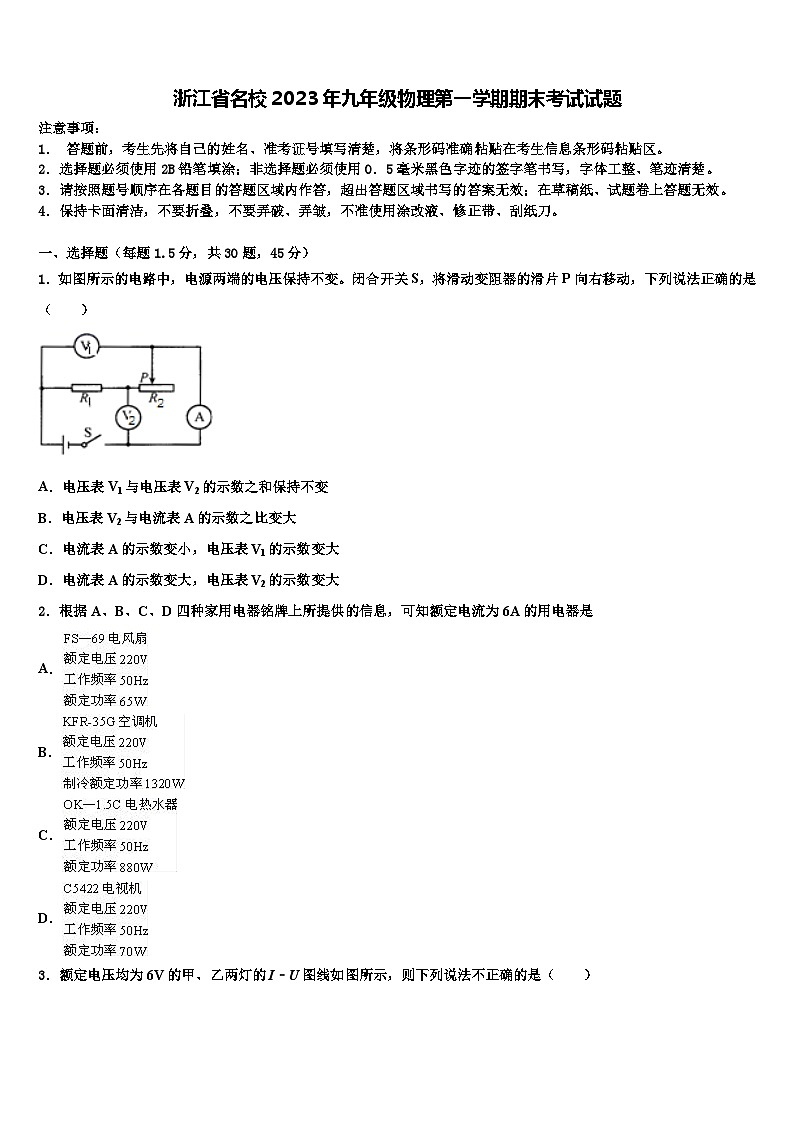

浙江省名校2023年九年级物理第一学期期末考试试题
展开
这是一份浙江省名校2023年九年级物理第一学期期末考试试题,共23页。试卷主要包含了下列关于声音的说法正确的是,下列说法中错误的是等内容,欢迎下载使用。
1. 答题前,考生先将自己的姓名、准考证号填写清楚,将条形码准确粘贴在考生信息条形码粘贴区。
2.选择题必须使用2B铅笔填涂;非选择题必须使用0.5毫米黑色字迹的签字笔书写,字体工整、笔迹清楚。
3.请按照题号顺序在各题目的答题区域内作答,超出答题区域书写的答案无效;在草稿纸、试题卷上答题无效。
4.保持卡面清洁,不要折叠,不要弄破、弄皱,不准使用涂改液、修正带、刮纸刀。
一、选择题(每题1.5分,共30题,45分)
1.如图所示的电路中,电源两端的电压保持不变。闭合开关S,将滑动变阻器的滑片P向右移动,下列说法正确的是 ( )
A.电压表V1与电压表V2的示数之和保持不变
B.电压表V2与电流表A的示数之比变大
C.电流表A的示数变小,电压表V1的示数变大
D.电流表A的示数变大,电压表V2的示数变大
2.根据A、B、C、D四种家用电器铭牌上所提供的信息,可知额定电流为6A的用电器是
A.
B.
C.
D.
3.额定电压均为6V的甲、乙两灯的I﹣U图线如图所示,则下列说法不正确的是( )
A.甲、乙两灯的电阻均随电压增大而增大
B.甲、乙两灯的额定功率之比为2∶1
C.甲、乙两灯并联接在电压为2V的电源两端时,电阻之比为2∶3
D.甲、乙两灯串联接在电压为8V的电源两端时,实际功率之比为1∶9
4.对如图所示的三个电路,状态判断正确的是( )
A.甲断路、乙短路、丙通路B.甲通路、乙短路、丙短路
C.甲断路、乙通路、丙短路D.甲短路、乙断路、丙通路
5.下列关于声音的说法正确的是( )
A.超声波能在真空中传播
B.发声的物体一定在振动
C.“请勿高声喧哗”是指在传播过程中减弱噪声
D.拉二胡时移动手指把位改变的是声音的响度
6.如图所示电路,当开关S闭合以后,L1和L2均能发光,电流表和电压表均有示数。过一会儿,灯泡都不发光,电流表和电压表示数均为零,可能发生的故障是( )
A.L1灯丝断了B.L1短路
C.L2灯丝断了D.L2短路
7.为了探究“电功率与电阻的关系时”,选用额定电压均为6V的L1、L2两盏灯泡,将两灯串联起来,按照如图的电路开始了实验探究,闭合开关后看见灯L1微微发光,灯L2几乎不发光,下面关于两灯的电阻R1和R2、两灯的额定功率P1和P2的大小关系成立的是(不考虑电阻值随温度的变化)( )
A.R1>R2 P1>P2B.R1<R2 P1<P2
C.R1>R2 P1<P2D.R1<R2 P1>P2
8.生活中能量转化的实例很多,下列描述中正确的是( )
A.摩擦生热是把内能转化为机械能
B.燃料燃烧放热是把内能转化为化学能
C.电动机带动水泵把水送到高处是把电能转化为机械能
D.摩擦起电是把电能转化为机械能
9.下列说法中错误的是
A.超导材料可应用于电饭锅和远距离输电
B.太阳的惊人能量来自于其内部的核聚变
C.电磁波在真空中的传播速度为3×108m/s
D.北斗卫星导航系统是通过电磁波提供定位服务的
10.如下图甲所示电路,电源电压为3.0V,灯L1、L2、L3为三个相同规格的小灯泡,这种小灯泡的电流与加在其两端电压的关系如图乙所示。当开关闭合后,下列说法正确的是( )
A.干路的电流为0.5AB.灯泡 L1的电流为灯泡L2电流的2倍
C.灯泡 L2消耗的电功率为0.30WD.电路消耗的总电功率为0.75W
11.导体甲、乙、丙分别连接成三个电装置,如图所示.三個导体均由相同的材质组成,导体甲的长度为Lcm,截面积为Acm1;导体乙的长度为1Lcm,截面积为Acm1;导体丙的长度为Lcm,截面积为1Acm1.若电路中连线及安培计的电阻、电池內电阻忽略不计,导体甲、乙、丙所连接的电路装置中,流经三导体的电流值分别为I甲、I乙、I丙,其大小关系为下列何者
A.I甲>I乙>I丙B.I乙>I甲>I丙
C.I丙>I甲>I乙D.I丙>I乙>I甲
12.下列事例中不是利用水的比热容大的特性的是( )
A.夏天.在地上洒水会感到凉快
B.北方楼房内的“暖气”用水作为介质
C.海边昼夜温差变化比沙漠中小
D.生物体内水的比例高,有助于调节自身的温度
13.已知R1:R2=2:3,将它们接在如图所示电源电压为12V的电路中,闭合S则通过它们的电流之比及它们两端的电压之比是( )
A.I1:I2=3:2 U1:U2=1:1B.I1:I2=3:2 U1:U2=3:2
C.I1:I2=2:3 U1:U2=1:1D.I1:I2=1:1 U1:U2=2:3
14.我国未来的航母将采用自行研制的电磁弹射器,如图所示,电磁弹射器的弹射车与飞机前轮连接,并处于强磁场中,当弹射车内的导体通以强电流时,即可受到强大的推力,下列实验中与电磁弹射器工作原理一致的是( )
A.B.
C.D.
15.下列事例中,不是利用水的比热容大这一特性的是( )
A.北方楼房内的“暖气”用水作为介质
B.在较大的河流上建水电站,用水发电
C.汽车发动机用循环水冷却
D.冬季,晚上向稻田里放水,以防冻坏秧苗
16.关于对公式的理解,下列说法中正确的是( )
A.导体的电阻与加在导体两端的电压成正比
B.导体的电阻与通过导体的电流成反比
C.导体的电阻与加在导体两端的电压成正比,通过导体的电流成反比
D.导体的电阻与加在导体两端的电压、通过导体的电流都无关
17.如图所示,在甲、乙两个电路中,进行下列操作后,闭合开关,下列说法正确的是
A.在甲电路中,当L1和L2都发光时,取下L1后,L2不会熄灭
B.在甲电路中再串联一个小灯泡,接通电路后,L1和L2亮度不变
C.在乙电路中,当L1和L2都发光时,取下L1后,L2不会熄灭
D.在乙电路中再并联一个小灯泡,接通电路后,L1和L2变亮
18.一块砖平放在地面上时,对地面的压强为P1,若将其侧放,对地面的压强为P2,那么
A.P1>P2B.P1=P2C.P1<P2D.无法判断
19.如图中的几种家用电器的额定功率最接近1000W的是( )
A.电饭锅
B.电视机
C.台灯
D.电风扇
20.关于磁现象,下列说法正确的是
A.磁体周围的磁场方向是由放入该点的小磁针北极指向决定的
B.铜块能被磁化
C.磁感线是磁体周围真实存在的曲线
D.磁极间的相互作用是通过磁场发生的
21.如图所示,瓶内有一些水,用带孔的橡皮塞把瓶口塞住,向瓶内打气一会儿后,瓶塞跳起,在瓶塞跳起的过程中,下列关于瓶内气体说法正确的是
A.气体对瓶塞做功,气体的内能减少
B.瓶塞对气体做功,气体的内能减少
C.气体对瓶塞做功,气体的内能增加
D.瓶塞对气体做功,气体的内能增加
22.如图,将甲,乙两灯电联在电路中闭合开关,发现甲灯发光,乙灯不发光。则乙灯不发光的原因可能是
A.乙灯灯丝断了
B.乙灯的实际功率太小
C.乙灯的额定电压太低
D.通过乙灯的电流小于甲灯的电流
23.有一不吸水木球,其质量为l0 g,体积为20 cm3,先把它轻轻放入盛满水的溢水杯中.当木球球静止时,溢出水的质量为l0 g;把它取出擦干,再轻轻放入盛满煤油的溢水杯中,当木球静止时,溢出煤油的质量是(煤油的密度是0. 8g/cm3) ( )
A.5 gB.8 gC.l0 gD.16 g
24.关于内能,下列说法中,正确的是( )
A.的冰没有内能
B.同一物体,温度越高,它的内能越大
C.物体的机械能越大,它的内能就越大
D.物体内能增大,一定是吸收了热量
25.LED灯是一种节能光源,核心元件是发光二极管,二极管的主要材料是( )
A.钨丝B.陶瓷C.半导体D.超导体
26.生物体内水的比例很高,有助于调节生物体自身的温度,以免温度变化太快对生物体造成损害.这主要是因为水的
A.密度较小B.凝固点较低C.沸点较高D.比热容较大
27.如图所示,打开水龙头,放出细细的水流。小红用塑料梳子在干燥的头发上梳过后,将梳子靠近水流。下列说法正确的是( )
A.梳过的头发不带电荷,梳子带负电荷
B.水流靠近梳子,因为摩擦后的梳子带上电荷,吸引水流
C.水流靠近梳子,因为摩擦后的梳子带有磁性,吸引水流
D.水流方向不变,因为梳子离开头发后失去电子
28.如图所示,灯泡L1、L2的电阻分别为20Ω、40Ω,闭合开关S,通过L1、L2的电流分别为I1、I2,它们两端的电压分别为U1、U2,则( )
A.I1:I2=2:1,U1:U2=2:1
B.I1:I2=2:1,U1:U2=1:1
C.I1:I2=1:2,U1:U2=1:1
D.I1:I2=1:2,U1:U2=1:2
29.下列关于热值和热机效率的描述,正确的是( )
A.使燃料燃烧更充分,可以增大热值
B.使燃料燃烧更充分,可以提高热机效率
C.燃料燃烧释放的热量越多,热值越大
D.热机的效率能达到100%
30.小红梳理反思了“磁场和磁感线”相关知识,她归纳整理如下,其中正确的有( )
①磁场看不见摸不着,但是可以借助小磁针感知它的存在
②磁感线是磁体周围空间实际存在的曲线
③磁感线是由铁屑组成的
④地磁场的磁感线是从地球南极附近出发回到北极附近
A.①④B.②③C.①②D.②④
二、填空题(每空1分,共10题,20分)
31.秋冬换季易发流感,为防止甲流传染病的发生,老师每天在同学们放学后,将消毒液喷洒在教室里,过一会儿,没有喷洒药水的地方也能闻到药味,这是_____现象,温度越_____,这种药味传开得越快。
32. (1)如图甲所示,电流表的分度值为_________A,示数为___________ A;
(2)如图乙所示,电压表的示数为____________V,电压表要__________联在电路中;
(3)如图丙所示的电能表,从表盘信息可知,电能表的示数为_________kW·h,接入的用电器总功率不能超过__________W。当电能表在1min内转30转,则消耗的电能为__________J。
33.如图所示,电源电压保持不变,电阻R2为10Ω。闭合开关S,电流表的示数为0.2A,电压表的示数为1V,则R1的阻值为______Ω,电源电压为_______V.
34.如图所示,要使L1和L2并联在电路中,应闭合的开关_______________,使L1和L2串联在电路中,应闭合的开关是_________________
35.研究磁感应现象的装置如图所示,要想使电流表指针偏转,首先应该_____开关(填“打开”或“合上”),然后让导体ab在磁场中_____运动。
36.汽油的热值为4.6×107J/kg,现有汽油2kg,选其中一半完全燃烧,放出的热量是_____J,剩余汽油的热值是_____J/kg.
37.如图所示是一种手压式电筒,只要将它的手柄来回按压,使里面的机械装置带动微型发电机发电,它的灯泡随之发光,这种手电筒是利用_____现象制成的,其发电过程将_____能转化成电能.
38.我国家庭电路的电压为__________V;控制照明灯的开关应该接在_________(选填“火线”或“零线”)和照明灯之间.
39.一个用电器工作时的电压是6V,通过的电流是0.2A,通电5分钟,电流做了_______J的功.
40.甲、乙两名工人分别用图所示的A、B两种方式,用相同时间将同样重的两个物体提到高处,滑轮重力小于物体的重力,不计摩擦及绳重。_____工人用力较小;_____所用滑轮的机械效率较大;_____拉力做功的功率较大。
三、实验题(每空1分,共2题,15分)
41.采用图的电路装置探究 “电流产生的热量跟什么因素有关”。接通电源,瓶内的空气被加热后膨胀,使U形管的液面发生变化,通过观察U形管的液面变化情况比较出瓶内电阻丝的发热多少。
(1)图所示是探究电流产生的热量跟_____的关系,通电一段时间_____(选填 “左瓶”或 “右瓶”)内的电阻丝产生的热量多。
(2)让实验装置冷却到初始状态,把右瓶并联的两根电阻丝都放入瓶内,接通电源比较两瓶内电阻丝发热多少。此时该装置是探究电流产生的热量跟_____的关系,通电时间和前面一样后电阻丝产生的热量_____(选填 “左瓶”、 “右瓶”、 “两瓶一样”)多。从U形管的液面变化情况来看要比上一次_____。(填“大”或“小”)
42.小明做“伏安法测电阻”的实验时,准备了以下器材:新1号干电池两节、定值电阻R、电流表(0~0.6A,0~3A)、电压表(0~3V,0~15V)、滑动变阻器(20Ω 2A)、开关各一只、导线若干。设计如图所示的电路图进行实验。
(1)按电路图连接电路,闭合开关,发现电流表无示数,电压表指针明显偏转,原因可能是_____。
(2)排除故障后,要使电压表示数逐渐变大,滑动变阻器滑片P应向_____(填“左”或“右”)移动。
(3)进行实验时,小明测出通过定值电阻R的电流和对应的电压值如表所示。老师看后说其中某一次所测数据是错误的,分析出错的是第_____次实验,原因是_____。除去错误数据,所测该定值电阻的阻值是_____(结果精确到0.1)。
(4)小明利用上面器材,增加阻值分别为5Ω、10Ω、15Ω、20Ω的定值电阻四个,来探究电流与电阻的关系。
①小明先将电阻接入电路,闭合开关,调节滑动变阻器的滑片,直到电压表示数为2V,记下电流表示数;接着保持滑动变阻器滑片的位置不变,把R换成10Ω电阻时,闭合开关,观察电压表示数为_____V,此时应向_____(填“a”或“b”)端移动滑片P(如上图),才能使电压表示数为2V,同时记下电流表的示数;
②换其它电阻,重复上述实验。
③实验时每个电阻单独接入电路,定值电阻两端被控制电压应不小于_____V均能完成实验。
四、计算题(每题10分,共2题,20分)
43.有一只小灯泡,它的额定电压是6V,当加在它两端的电压是4V时,通过灯泡的电流为0.2A,则灯泡的额定功率是多少?若所加电压为5V时,灯泡的实际功率是多少?
44.如图甲所示,一款可以通过USB接口连到电脑上的电热杯垫。杯垫内部简化电路如图乙所示,R1、R2为加热元件S1、S2同时闭合时,处于加热状态,整个电路中的电流是1.5A:只闭合开关S1时处于保温状态,整个电路中的电流是0.5A.已知R1的电阻为10Ω.通过计算回答:
(1)USB接口的输出电压是多少伏?
(2)保温30min产生的热量是多少焦?
(3)加热状态时,R2消耗的功率是多少瓦?
参考答案
一、选择题(每题1.5分,共30题,45分)
1、B
【详解】A.由电路图可知,R1与R2串联,电压表V1测电源的电压,电压表V2测R2两端的电压,当滑动变阻器的滑片P向右移动时,R2接入电路中的电阻变大,由串联分压特点可知,电压表V2的示数变大,V1仍测电源电压,示数不变,电压表V1与电压表V2的示数之和变大,故A错误;
B.电压表V2测R2两端的电压,电流表测电路中的电流,则电压表V2与电流表A的示数之比为R2的阻值,当滑动变阻器的滑片P向右移动时,R2接入电路中的电阻变大,则电压表V2与电流表A的示数之比变大,故B正确
CD.电流表测电路中的电流,当滑动变阻器的滑片P向右移动时,R2接入电路中的电阻变大,电路中的总电阻变大,电源电压不变,由I=可知,电路中的电流变小,又有V1始终测电源电压,示数始终不变,故CD均错误。
2、B
【解析】电风扇的额定功率为65W,额定电压为220V,由P=UI可知:,故A不符合题意。
空调机的额定功率为1320W,额定电压为220V,由P=UI可知:,故B符合题意为答案。
电热水器的额定功率为880W,额定电压为220V,由P=UI可知:,故C不符合题意。
电视机的额定功率为70W,额定电压为220V,由P=UI可知:,故D不符合题意。
3、D
【解析】(1)根据图像读出几组电流和电压对应的值,根据欧姆定律求出对应的电阻,然后得出两灯泡电阻与两端的电压关系;
(2)根据图像读出两灯泡额定电压下的电流,根据求出甲、乙两灯的额定功率之比;
(3)甲、乙两灯并联接在电压为2V的电源两端时,它们两端的电压均为2V,根据图像读出通过的电流,根据欧姆定律求出此时两灯泡的电阻之比;
(4)甲、乙两灯串联接在电压为8V的电源两端时,通过它们的电流相等,且总电压等于8V,根据图像读出符合要求的电流和电压,根据求出两灯泡的实际功率之比。
【详解】A.由图像可知,甲、乙两灯泡两端的电压分别为2V、6V时,通过甲的电流依次为0.3A、0.6A,通过乙的电流依次为0.2A、0.3A,由的变形式可知,甲灯泡的电阻依次为6.67Ω、10Ω,乙灯泡的电阻依次为10Ω、20Ω,所以甲、乙两灯的电阻均随电压增大而增大,则A正确,不符合题意;
B.甲、乙两灯的额定电压均为6V,通过的电流I甲额=0.6A,I乙额=0.3A,则甲、乙两灯的额定功率之比:
,
则B正确,不符合题意;
C.甲、乙两灯并联接在电压为2V的电源两端时,它们两端的电压均为2V,由图像可知,通过的电流分别为I甲=0.3A,I乙=0.2A,此时两灯泡的电阻之比:
,
则C正确,不符合题意;
D.甲、乙两灯串联接在电压为8V的电源两端时,通过它们的电流相等,且总电压等于8V,由图像可知,当电路中的电流、、时符合,则两灯泡的实际功率之比:
,
则D错误,符合题意;
故选D。
4、A
【详解】甲图电路中,由于开关断开,所以是开路;乙图电路中,由于灯泡两端并联了一根导线,直接将电源正负两极相连,所以引起电源短路;丙图电路中处处连通,所以是通路,故只有A正确。
5、B
【分析】(1)声音的传播需要介质,真空不能传声;
(2)声音是由物体的振动产生的;
(3)防治噪声的途径有三条:在声源处减弱噪声;在传播过程中减弱噪声;在人耳处减弱噪声;
(4)响度与振幅有关。
【详解】A.超声波属于声音,声音可以在空气中传播,但不能在真空中传播,故A项错误;
B.声音是由物体的振动产生的,一切发声体都在振动,故B项正确;
C.减弱噪声的途径有三条:一是在声源处减弱;二是在传播过程中减弱;三是在人耳处减弱,“请勿高声喧哗”是在声源处减弱噪声,故C项错误;
D.二胡发声是由琴弦的振动产生的,琴弦的长度不同,则振动的快慢就会不同,导致发出声音的音调就会不同,所以可以不断用手指上下移动去控制琴弦,这样做是为了改变二胡发出声音的音调,故D项错误。
6、A
【详解】灯泡都不发光,电流表无示数,说明电路出现了断路故障。若L2断路,电压表直接测量电源电压,有示数;若L1断路,电路中无电流,电压表、电流表均无示数,符合题意。
故选A。
7、C
【解析】灯泡的亮度是由灯泡的实际功率决定的,因为灯L2微微发光,灯L1几乎不发光,所以L2的实际功率比L1的实际功率大.由于两灯是串联,我们根据P=I2R可知,在电流相同的情况下,用电器的电功率与阻值成正比,所以R2>R1.因为两灯的额定电压相同,根据可知,电功率与电阻成反比.由于R1<R2,所以P1>P2.故选 D.
8、C
【详解】A、摩擦生热是克服摩擦做功,消耗了机械能,获得了内能,是机械能转化为内能,故A错误;
B、燃料燃烧的过程,是将化学能转化为内能,故B错误;
C、电动机带动水泵把水送到高处,消耗了电能,水获得了机械能,所以是把电能转化为机械能,故C正确;
D、摩擦起电是消耗了机械能,获得了电能,是把机械能转化为电能,故D错误.
故选C.
9、A
【详解】A.超导材料电阻是零,所以不可以应用于电饭锅,可以应用于远距离输电,故A错误;
B.太阳内部时刻都在发生着核聚变,太阳的惊人能量来自于其内部的核聚变说法正确;
C.电磁波在真空中的传播速度与光的传播速度系统都是3×108m/s,故C正确;
D.北斗卫星导航系统是通过电磁波提供定位服务的,故D正确;
10、C
【详解】A.当开关闭合后,灯泡L1的电压U1=3V,由图读出其电流I1=0.25A,灯泡L2、L3串联,电压U2=U3=1.5V,由图读出其电流I2=I3=0.20A,所以干路的电流为0.45A,故A错误;
B.由A知,灯泡L1的电流为0.25A,灯泡L2电流为0.20A,灯泡L1的电流不是灯泡L2电流的2倍,故B错误;
C.L2消耗的功率:
P2=U2 I2=0.20A×1.5V=0.3W,
故C正确;
D.电路消耗的总电功率为:
P=UI=3V×0.45A =1.35W,
故D错误。
11、C
【详解】影响电阻大小的因素是材料、长度、横截面积,在材料和横截面积相同时,导体的电阻与长度成正比,在材料和长度一定时,导体的电阻与横截面积成反比,即长度越小,横截面积越大,电阻越小.由图知道,导体甲和丙长度相同,丙的横截面积是甲的1倍,所以R甲>R丙,导体甲和乙的横截面积相同,乙的长度是甲的1倍,所以R乙>R甲,故R乙>R甲>R丙,
由知道,在电源电压相同时,I丙>I甲>I乙,故C正确.
12、A
【详解】A.夏天在地上洒水感到凉快是利用了水的蒸发吸热,而不是利用水的比热容大的特点,故A符合题意;
B.因为水的比热容大,相同质量的水和其它物质比较,降低相同的温度,水放出的热量多,所以北方楼房内的“暖气”用水作为介质,故B不符合题意;
沿海地区和沙漠地区相比,沿海地区水多,水的比热容大,在相同的吸放热条件下,水的C.温度变化小,冬暖夏凉,昼夜温差小;沙漠地区多砂石,砂石的比热容较小,在相同的吸热条件下,砂石的温度变化大,故C不符合题意;
D.生物体内水的比例很大,有助于调节自身的温度,是利用了水的比热容大的特点,故D不符合题意.
13、A
【解析】分析:(1)根据电路图可知R1和R2并联在电路中;
(2)根据并联电路的特点与欧姆定律答题.
解答:两电阻并联在电源上,它们两端的电压相等,都等于电源电压,则它们两端的电压之比,通过它们的电流之比
故选A
【点睛】本题考查了并联电路的特点及欧姆定律的应用,是一道基础题.
14、B
【详解】由题意可知,电磁弹射器的弹射车与飞机前轮连接,并处于强磁场中,当弹射车内的导体通以强电流时,即可受到强大的推力,由此可知其原理是通电导体在磁场中受力而运动。
A实验为奥斯特实验,说明了电流周围存在着磁场,故A错误;
B图中有电源,通电导体棒在磁场中受力而运动,即与电动机的原理相同,故B正确;
CD两图中均没有电源,闭合电路的部分导体在磁场中做切割磁感线运动,产生感应电流,它们均为电磁感应实验,故CD错误;
故选B。
15、B
【解析】A.北方楼房内的“暖气”用水作为介质,这是因为水的比热容大,质量相同时,降低相同的温度,水能放出更多热量,A项不合题意;
B.在较大的河流上建水电站,用水发电,这是把水能转化为电能,不是利用水的比热容大这一特性,选项B符合题意;
C.汽车发动机用循环水冷却,这是因为水的比热容大,质量相同时,升高相同的温度,水能吸收更多热量,C项不合题意;
D.冬季,晚上向稻田里放水,以防冻坏秧苗,这是因为水的比热容大,质量相同时,降低相同的温度,水能放出更多热量,D项不合题意。
16、D
【详解】导体的电阻是导体本身的一种性质,它的大小取决于导体的材料、长度和横截面积,还根导体的温度有关,与加在导体两端的电压没有关系,与通过导体的电流没有关系。
故选D。
17、C
【详解】A.由图可知甲是串联电路,当L1和L2都发光时,取下L1后,L2会熄灭,故A错误;
B.由图可知甲是串联电路,根据串联电路分压原理在甲电路中再串联一个小灯泡,接通电路后,L1和L2亮度都变暗,故B错误;
C.由图可知乙是并联电路,在乙电路中,当L1和L2都发光时,取下L1后,L2不会熄灭,故C正确
D.由图可知乙是并联电路,根据并联电路电压等于电源电压原理可知在乙电路中再并联一个小灯泡,接通电路后,L1和L2亮度不变,故D错误。
18、C
【解析】由题意可知,砖无论平放、侧放,其本身的重力都不变,也就是说砖对地面的压力都不变,根据压强公式,受力面积越小,压强越大。砖平放时的受力面积大于侧放时的受力面积,所以侧放时压强P2大。
19、A
【详解】A.电饭锅的电功率约为750W~1100W,故A符合题意;
B.电视机的电功率约为150W左右,故B不符合题意;
C.台灯的电功率约为40W左右,故C不符合题意;
D.电风扇的电功率约为60W左右,故D不符合题意。
故选A。
20、D
【详解】A.磁体周围的磁场方向和放入该点的小磁针北极指向一致,但由磁场本身决定,故A错误;
B.纯金属中,只有铁、钴、镍这三种金属被磁化,故B错误;
C.在磁场中画一些带箭头的曲线,用来方便描述磁场的情况,这些曲线叫磁感线,磁感线本身并不存在,故C错误;
D.磁极间的相互作用是通过磁场发生的,故D正确。
21、A
【详解】向瓶内打气一会儿后,瓶塞跳起,在瓶塞跳起的过程中,气体对瓶塞做功,内能转化为瓶塞的机械能,气体内能减小,温度降低,瓶内的水蒸气液化形成小液滴,所以在瓶口会出现水雾。
22、B
【详解】A.乙灯灯丝断了,电路断路,电路中没有电流通过,两个灯泡都不发光,故A不符合题意;
B.灯泡的亮度由实际功率决定,甲灯发光,乙灯不发光,说明乙的实际功率比甲的实际功率小得多,故B符合题意;
CD.两个灯泡串联,通过两个灯泡的电流相等,甲灯发光,乙灯不发光,说明甲灯的实际功率大于乙灯的实际功率,由P=UI可知甲灯的实际电压大于乙灯的实际电压,两个灯泡的额定电压大小无法判断,故CD不符合题意。
23、C
【详解】根据题意,知木球,其质量为10g,体积为20cm3,所以木球的密度为;所以木球的密度小于水与煤油的密度,因此把木球放入水和煤油中时,木球处于漂浮状态;根据阿基米德定律,所以排开液体的重力相同,根据,排开液体的重力相同,所以;排开液体的质量也相同,所以木球排开煤油的质量也是10g,故选C.
24、B
【详解】A.一切物体,不论温度高低,都具有内能,所以的冰也有内能,A错误;
B.对于同一个物体,温度越高,分子无规则运动越剧烈,所以内能越大,B正确;
C.机械能是物体的动能和势能之和,而物体的内能是物体内所有分子热运动的动能和分子势能之和,两者根本上是不同的,物体的机械能大小与其自身的内能无关,C错误;
D.物体的内能增大了,不一定是吸收了热量,也可以是外界对它做功,D错误。
故选B。
25、C
【详解】制作发光二极管的主要材料是半导体材料,C选项符合题意.
26、D
【详解】因为水的比热容比较大,在吸收或放出相同的热量时,水的温度变化小,因此生物体内水的比例很高,有助于调节生物体自身的温度,以免温度变化太快对生物体造成损害.故D正确.
27、B
【详解】A.头发和梳子摩擦,一个失去电子带正电,另一个得到电子带负电,梳过的头发和梳子都带电荷,故A错误;
BCD.在干燥的头发上梳过的塑料梳子由于摩擦带了电。带电物体能吸引轻小物体。水流是轻小物体,故被带电的梳子吸引,故B正确、CD错误。
28、B
【分析】由题意可知,本题考查了并联电路中各支路的电流之比和电压之比,可以根据并联电路的特点以及欧姆定律判断分析
【详解】由图可知,灯L1和L2并联,两端电压相等,所以它们两端的电压之比为
根据欧姆定律可得两灯的电流之比
故选B。
29、B
【详解】A.热值是燃料的特性,只与热量的种类有关,与燃烧情况无关,故A错误;
B.使燃料燃烧更充分,可以增大有效利用的能量,从而可以提高热机的效率,故B正确;
C.热值是燃料的特性,只与热量的种类有关,与放出热量的多少无关,故C错误;
D.任何热机,或多或少的都有热量散失,而且都需要克服摩擦做额外功,因此机械效率不能达到100%,故D错误.
30、A
【详解】①磁场看不见摸不着,但可以借助小磁针感知它的存在,这是典型的转换法,故①符合题意;②磁感线是不存在的,是为了研究方便而假象的一些有方向的曲线,故②不符合题意;③磁感线是不存在的,磁感线是铁屑组成的说法错误,故③不符合题意;④地球是一个巨大的磁体,地磁场的南极在地理北极附近,地磁场的北极在地理南极附近,故地磁场的磁感线是从地球南极附近发出回到北极附近,故④符合题意;综上所述选项A符合题意.
二、填空题(每空1分,共10题,20分)
31、扩散 高
【详解】[1]由于一切物质的分子都在不停地做无规则运动,故没有喷洒药水的地方也闻到了药味,这种现象称为扩散现象;
[2]由于温度越高,扩散越明显,所以温度越高,这种药味传开的越快。
32、0.1 1.8 12 并 31.6 2200 3.6×104
【分析】由题意可知,本题考查了电流表、电压表的读数方法,并能根据电能表的表盘转数来计算用电器消耗的电能
【详解】(1)[1][2]图甲中,电流表的量程为03A,其分度值为0.1A,指针指在“2”左边第二条刻度线,故其示数为1.8V。
(2)[3][4]电压表用的是015V量程,此量程分度值为0.5V,故其示数为12V;电压表要并联在电路中。
(3)[5]电能表表盘数据最后一位是小数,故其示数为31.6 kW·h。
[6]由电能表的铭牌可知此表所允许接入的最大功率为
[7]当电能表在1min内转30转,消耗的电能
33、5 3
【解析】由电路图知道,R1 与R2 串联,电流表A电路的电流,电压表测量电阻R1的电压。根据题意,由知道,电阻R1的阻值是:;电阻R2 两端的电压是:,所以电源电压是 :。
34、S1、S3 S2
【详解】[1]要使L1和L2并联在电路中,电流从电源正极流出分别经过支路S3、L2和支路L1,然后需要经过S1流回电源负极;因此应闭合开关S1、S3;
[2]使L1和L2串联在电路中,则应将两灯首尾相连接到电源两端,由图可知应只闭合S2,断开S1、S3;
35、合上 向左或向右做切割磁感线
【解析】根据感应电流产生的条件可知:要使电路中产生感应电流,使电流表指针偏转,需要闭合开关;并且使导体在磁场中向左或向右做切割磁感线运动。
36、4.6×107J 4.6×107J
【详解】Q放=mq=1kg×4.6×107J/kg=4.6×107J.根据燃料热值的定义可知,剩余汽油的热值是不变的,故它的热值仍然为4.6×107J/kg.
37、电磁感应 机械
【解析】根据电磁感应原理解答.
根据题意,只要将它的手柄来回按压,使里面的机械装置带动微型发电机发电,它的灯泡随之发光,说明机械能转化为了电能,利用了电磁感应原理;
电磁感应原理,消耗机械能,获得电能,即机械能转化为电能.
38、220 火线
【详解】(1)家庭电路的电压是220V.(2)家庭电路中,开关控制电灯时,开关一端和电灯相连,另一端和火线相连,这样既能控制电灯,又能在更换灯泡时,断开开关,切断火线,避免触电事故的发生.
【点睛】
(1)家庭电路的电压是220V.(2)家庭电路中,开关控制用电器时,开关一定要接在火线和用电器之间,既能控制用电器,又能保证使用的安全性.
39、360
【详解】电压是6V,通过的电流是0.2A,通电5分钟;根据计算电流做的功为:
.
【点睛】
重点是电功的计算,注意公式应用时,单位要统一,统一使用主单位进行计算,否则得出的单位将不是焦耳.
40、乙 甲 乙
【分析】定滑轮的特点:使用定滑轮不省力但能改变力的方向;动滑轮的特点:动滑轮实质是动力臂为阻力臂二倍的杠杆,使用动滑轮能省一半力,但费距离;根据公式可求机械效率的大小;根据可判断拉力做功的功率大小。
【详解】[1]结合图象进行分析可知:A图是定滑轮,不能省力;B图是动滑轮,能够省力,所以提起相同的重物,乙工人用力较小;
[2]用定滑轮和动滑轮分别将质量相同的甲、乙两物体匀速提升相同的高度,则所做的有用功一样大,不计绳重与摩擦,由于要克服动滑轮重力的作用,所以使用动滑轮做的总功多,由可知定滑轮的机械效率高,即;
[3]在相同的时间内,使用动滑轮做的总功多,拉力做功多,由可知动滑轮拉力做功的功率较大。
三、实验题(每空1分,共2题,15分)
41、电流 左瓶 电阻 左瓶 大
【详解】(1)[1]如图的装置中,右边两个5Ω的电阻并联后与左边5Ω的电阻再串联;根据串联电路的电流特点可知,右边两个电阻的总电流和左边电阻的电流相等,即I右=I左,两个5Ω的电阻并联,根据并联电路的电流特点可知I右=I内+I外,比较可知I左>I内;两瓶中电阻相等(均为5Ω),通电时间相等,电流不同,故探究的是电流产生的热量跟电流的关系;
[2]通电一段时间后,由于电阻相同、通电时间相同、I左>I内,根据焦耳定律Q=I2Rt可知,左瓶内的电阻丝产生的热量多。
(2)[3]让实验装置冷却到初始状态,把右瓶并联的两根电阻丝都放入瓶内,右瓶中两根电阻丝对瓶内空气进行加热;根据并联电路总电阻的计算公式可得,右瓶中两根5Ω电阻丝的总电阻为2.5Ω,小于5Ω,即R左>R右;
两瓶内电阻丝的总电阻不相等,通电时间相等,电流相等,故探究的是电流产生的热量跟电阻的关系;
[4]通电一段时间后,由于电流相同(即I右=I左)、通电时间相同、R左>R右;根据焦耳定律Q=I2Rt可知,左瓶内的电阻丝产生的热量多。
[5]整个电路的电流没有变化,故左侧U形管液面与上次变化相同,右侧瓶内由一个电阻发热,变为两个,产生热量是原来的二倍,所以从U形管的液面变化情况来看要比上一次大。
42、电阻R断路 左 1 当电压为0.5V时,滑动变阻器应接入阻值大于滑动变阻器最大阻值 5.2 2.4 b 1.5
【详解】(1)[1]电流表无示数,则电路可能为断路,电压表示数明显偏转,则电压表串联接入电路,可知故障可能为定值电阻断路。
(2)[2]由图可知,电路为滑动变阻器与定值电阻串联,电压表测定值电阻两端电压,则由串联分压可知,若电压表示数变大,则滑动变阻器两端电压变小,即接入阻值变小,由图可知滑片应向左移。
(3)[3][4]第一组数据中,定值电阻两端电压为0.5V,电流为0.1A,电源为两节新干电池,电压为3V,则由串联分压可知滑动变阻器两端电压为2.5V,故滑动变阻器接入阻值为
超过滑动变阻器最大阻值,故第一组数据错误。
[5]后四组数据所求阻值为
求平均值可得定值电阻阻值为
(4)①[6][7]当接5Ω定值电阻,电压为2V时电路电流为
此时电路总电阻为
则滑动变阻器接入阻值为
把R换成10Ω电阻时,由串联分压可求此时定值电阻两端电压为
则观察电压表示数为2.4V,为使电压表示数变小,由串联分压可知,滑动变阻器所分电压应变大,即接入阻值应变大,故滑片应向b端移动。
③[8]为探究电流与电阻的关系,应保证电压不变,为保证实验完成,由串联分压可知,当定值电阻接入阻值最大,滑动变阻器接入阻值最大时,可使定值电阻所分电压最小,故最小电压为
四、计算题(每题10分,共2题,20分)
43、1.8W,1.25W
【解析】解:(1)小灯泡电阻一定,当加在它两端的电压是4V时,通过灯泡的电流为0.2A,
所以小灯泡的电阻,
已知小灯泡的额定电压是6V,则小灯泡额定功率.
(2)当灯泡两端所加电压为5V时,灯泡的实际功率
答:(1)灯泡的额定功率是1.8W;(2)若所加电压为5V时,灯泡的实际功率是1.25W.
44、 (1)5V (2)4500J (3) 5W
【详解】(1)由图乙知,只闭合S1处于保温状态时,只有连入电路中,电路中的电流是0.5A,由可得,USB接口的输出电压:
;
(2)保温30min产生的热量:
;
(3)由图乙知,S1、S2同时闭合时处于加热状态,两电阻并联,干路电流为1.5A,因为并联电路中各支路间互不影响,所以通过的电流不变,则通过的电流:
,
且
,
所以此时消耗的功率:
。
答:(1)USB接口的输出电压是5V。
(2)保温30min产生的热量是4500J。
(3)加热状态时,消耗的功率是5W。
次数
1
2
3
4
5
电压/V
0.5
1.2
1.6
2.2
2.6
电流/A
0.10
0.24
0.31
0.42
0.48
