2023-2024学年石家庄市裕华区40中学九年级物理第一学期期末经典模拟试题含解析
展开
这是一份2023-2024学年石家庄市裕华区40中学九年级物理第一学期期末经典模拟试题含解析，共24页。试卷主要包含了王安石曾赋诗咏梅等内容，欢迎下载使用。
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1.5分，共30题，45分）

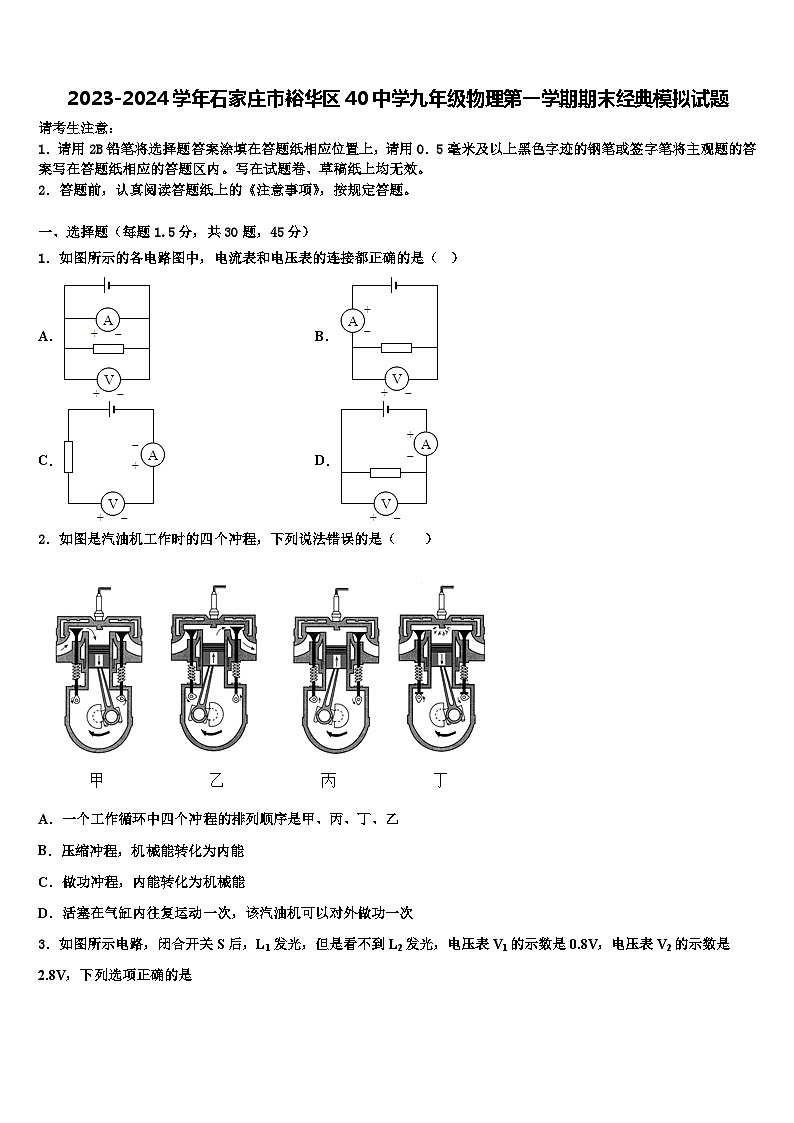

1．如图所示的各电路图中，电流表和电压表的连接都正确的是（ ）
A．B．
C．D．
2．如图是汽油机工作时的四个冲程，下列说法错误的是（ ）
A．一个工作循环中四个冲程的排列顺序是甲、丙、丁、乙
B．压缩冲程，机械能转化为内能
C．做功冲程，内能转化为机械能
D．活塞在气缸内往复运动一次，该汽油机可以对外做功一次

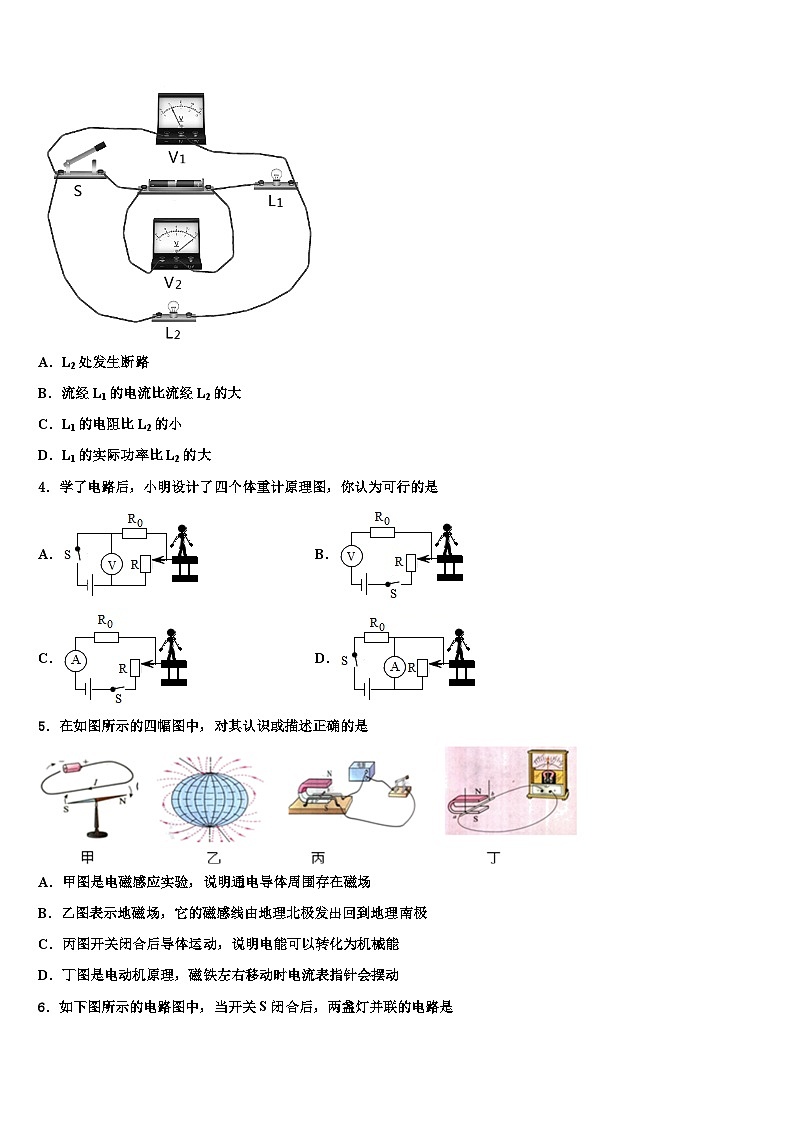

3．如图所示电路，闭合开关S后，L1发光，但是看不到L2发光，电压表V1的示数是0.8V，电压表V2的示数是2.8V，下列选项正确的是
A．L2处发生断路
B．流经L1的电流比流经L2的大
C．L1的电阻比L2的小
D．L1的实际功率比L2的大
4．学了电路后，小明设计了四个体重计原理图，你认为可行的是
A．B．
C．D．
5．在如图所示的四幅图中，对其认识或描述正确的是
A．甲图是电磁感应实验，说明通电导体周围存在磁场
B．乙图表示地磁场，它的磁感线由地理北极发出回到地理南极
C．丙图开关闭合后导体运动，说明电能可以转化为机械能
D．丁图是电动机原理，磁铁左右移动时电流表指针会摆动
6．如下图所示的电路图中，当开关S闭合后，两盏灯并联的电路是
A．B．
C．D．
7．如图是测定小灯泡电阻的实验电路，电路连接正确后闭合开关，发现灯不亮，电流表指针稍有偏转，电压表指针几乎不动，产生这一现象的原因可能是 ( )
A．灯泡断路B．滑动变阻器短路
C．灯丝电阻值过大D．滑动变阻器连入电路阻值过大
8．为了探究电磁铁的磁性强弱与哪些因素有关，某同学使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法中正确的是
A．要使电磁铁的磁性增强，滑动变阻器的滑片应向右滑动
B．用电磁铁吸引大头针的数目显示它的磁性强弱
C．两电磁铁的线圈串联是为了探究磁性强弱与电流的关系
D．B线圈的匝数多，说明通过B线圈的电流大于通过A线圈的电流
9．要使一根镍铬合金线接入电路的电阻变大，可采用的方法是（ ）
A．增大导线两端的电压
B．减小导线中的电流
C．将导线拉长后接入电路
D．将导线对折后接入电路
10．王安石曾赋诗咏梅：“遥知不是雪，为有暗香来”。诗人在远处就能闻到梅花的香味，这是因为（ ）
A．分子的体积是非常小的
B．分子在不停的运动
C．分子之间存在力的作用
D．分子之间存在间隙
11．小琼同学用如图所示的电路探究电流跟电阻的关系，实验时应保持A、B两端的电压不变，当他将A、B两点间的电阻由5Ω更换为10Ω后，发现电压表的示数发生了变化，下一步的实验操作应该是（ ）
A．保持变阻器滑片不动，将电池节数增加
B．保持电池节数不变、变阻器滑片不动，改变电压表的量程
C．保持电池节数不变，将变阻器滑片适当向左移动
D．保持电池节数不变，将变阻器滑片适当向右移动
12．甲、乙两个实心正方体，把它们分别放在水平地面上，它们对水平地面的压强相等甲的密度大于乙的密度，它们的体积和对水平地面的压力分别为V甲、F甲、和V乙、F乙，则（）
A．V甲＞V乙、F甲＞F乙B．V甲＞V乙、F甲＝F乙
C．V甲＜V乙、F甲＜F乙D．V甲＜V乙、F甲＝F乙
13．冲击钻是一种打孔的工具。工作时，钻头在电动机带动下不断地冲击墙壁打出圆孔（如图所示）。冲击钻在工作的过程中（ ）
A．只有电能和内能的转化B．只有电能和机械能的转化
C．有电能、机械能和内能的转化D．以上说法都不对
14．小阳从下面一些常见物质的比热容表中，分析归纳出几个结论，其中正确的是（ ）
A．同种物质不同状态比热容相同
B．不同物质的比热容一定不同
C．2kg酒精的比热容比1kg水的比热容大
D．质量相等的铜和铝，吸收相同的热量，铜升高的温度较多
15．泰安岱庙中的天贶殿是中国古代三大宫殿之一张明站在殿前某处想拍摄一张天贶殿的全景照片，但在他的相机取景器中只能看到天贶殿的一部分，他应该如何做，才能拍到天贶殿的全景
A．他应带着相机远离天贶殿，同时镜头后缩
B．他应带着相机远离天贶殿，同时镜头前伸
C．他应带着相机靠近天贶殿，同时镜头后缩
D．他应带着相机靠近天贶殿，同时镜头前伸
16．如图所示，电源电压为3V，R1＝15Ω，R2＝5Ω，闭合开关S，下列说法正确的是（ ）
A．R1、R2两端电压之比为3：1
B．通过R1、R2的电流之比为3：1
C．R1、R2消耗的电功率之比为1：3
D．电路的总电阻与R1之比为4：3
17．下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是
A．通电直导线B．地球C．条形磁铁D．通电螺线管
18．已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源最大电压为
A．0.5A 12VB．1.5A 12VC．1.5A 8VD．0.5A 8V
19．如图所示，在探究通电螺线管外部的磁场分布的实验中，开关闭合后，下列说法正确的是
A．小磁针甲静止时N极指向右端，小磁针乙静止时N极指向左端
B．小磁针甲静止时N极指向左端，小磁针乙静止时N极指向右端
C．小磁针甲和小磁针乙静止时N极均指向右端
D．小磁针甲和小磁针乙静止时N极均指向左端
20．如图所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动的过程中
A．电压表V1示数变大，V2示数变大，电流表A的示数变大
B．电压表V1示数变小，V2示数变大，电流表A的示数变小
C．电压表V1示数不变，V2示数变小，电流表A的示数变大
D．电压表V1示数不变，V2示数变大，电流表A的示数变小
21．图为甲、乙两个电阻的电流随电压变化的图象，下列说法正确的是
A．甲电阻的阻值比乙电阻的阻值大
B．将甲、乙串联在电路中，甲两端的电压大
C．将甲、乙串联在电路中，通过甲的电流大
D．将甲、乙并联在电路中，通过甲的电流大
22．如图所示，下列说法正确的是（ ）
A．只闭合开关S1和S2时，电灯L1被短接，电流表测通过L2的电流
B．只闭合开关S1和S2时，电灯L2断路，电流表测通过L1的电流
C．只闭合开关S1和S2时，电灯L1和L2并联，电流表测通过L2的电流
D．开关S1、S2和S3都闭合时，形成短路，电流表将烧坏
23． “注意安全，珍惜生命”是大家的共同心愿，如下图中一些做法符合用电安全的是（ ）
A．空旷地带在电线上晾晒衣服
B．用电器的金属外壳要接地
C．用湿毛巾擦正在工作的台灯
D．有人触电要先直接用手拉开
24．小明用图示装置来“探究动能大小与速度的关系”，下列说法正确的是（ ）
A．水平面必须光滑
B．实验研究的是木块的动能
C．让不同的小车从斜面同一高度由静止释放
D．通过观察木块移动距离的远近来比较小车的动能大小
25．如图是电工常用的腰带工具包，包中的工具通常情况下属于导体的是（ ）
A．电工胶带B．塑料手柄
C．橡胶保护套D．电工刀刀片
26．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“6V 6W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“6V 3W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率（不考虑温度对灯丝电阻的影响）（ ）
A．大于3WB．等于3WC．小于3WD．无法确定
27．据有关媒体报道，未来在我国航母上，将采用电磁弹射装置，它的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通入强电流时，立即产生强大的推力，使舰载机快速起飞那么，在下列四个图中，与电磁弹射器的工作原理一致的是（ ）
A．电风扇B．手摇发电机
C．磁悬浮列车D．电磁起重机
28．如图所示，是研究磁场对通电导线作用的实验装置。当接通电源，有电流由A至B通过导体AB时，它受到磁场力作用而向左运动，则（ ）
A．只改变磁场方向时，导线AB将向右运动，机械能将转化为电能
B．只改变电流方向时，导线AB将向右运动，电能转化为机械能
C．电流方向和磁场方向同时改变时，导线AB仍将向右运动
D．电流方向和磁场方向同时改变时，导线AB将向右运动
29．关于电磁转换，下列四幅图解释合理的是
A．甲：磁场能产生电流 B．乙：开关闭合，小磁针N极将向右偏转
C．丙：磁场对电流的作用 D．丁：开关闭合，将电能转化为机械能
30．在1831年发现电磁感应现象的物理学家是（ ）
A．法拉第B．奥斯特C．欧姆D．安培
二、填空题（每空1分，共10题，20分）
31．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为_______A和________A．
32．如图所示为某家庭电路中电能表的面板示意图，则电能表的示数是______ ，该电能表的转盘转过1圈，表示用电器消耗电能______ J。若单独接某一用电器时，该电能转盘2min转过15圈，该用电器的功率______ W。
33．随着经济的发展、社会的进步，人们对能源提出越来越高的要求，寻找新能源成为当前人类面临的迫切课题
照射在地球上的太阳能非常巨大，大约40分钟照射在地球上的太阳能，便足以供全球人类一年能量的消费．可以说太阳能是真正取之不尽、用之不竭的能源．而且太阳能发电绝对干净，不产生公害．所以太阳能发电被誉为最清洁的能源．
太阳能发电机通过太阳光直接照在太阳能电池板上产生电能，并对蓄电池充电，可为直流节能灯，收录机，电风扇，电视机等电器产品供电，某太阳能发动机还具有过充，过放，短路，温度过高，蓄电池反接等保护功能，可输出12V直流电和220V交流电，分体式设计，体积小巧，携带方便，使用安全
请参照示例写出上述情景中所涉及的物理信息和对应的物理知识（不得与示例重复）
例：物理信息：太阳能发电
物理知识：太阳能转化为电能
作答：物理信息：_____；
物理知识_____．
34．我国供生产和生活用的交流电，频率是_____Hz。
35．如图所示，将铜棒和锌棒一同浸入稀硫酸中就形成了铜锌原电池，当外电路连通时，电子从左向右流过电流表（G为灵敏电流表），原电池的正极是_____（选填“铜棒”或“锌棒“），原电池对外供电时能转化为_____能。
36．如图所示是一种汽车装饰品--小盆景，花盆表面有一个太阳能电池板，塑料小花在阳光下能不断摇摆，请你猜测花盆里还有一个重要的装置是______ 选填“发电机”或“电动机”，这种装置的工作原理是______ 。
37．如果将2Ω和8Ω的两只电阻串联在一个电压不变的电源上，电路中的电流为0.2A；再把它们并联接入同一电路中，则干路的电流应为_____A。
38．如图所示的电路中，R1的阻值为10Ω，只闭合开关S1时电流表的示数为0.3A，再闭合开关S2后，电流表的示数为0.45A，则R2的阻值为_________Ω．
39．如图所示的电路中，要使灯L1、L2串联，应闭合的开关是_____；要使灯L1、L2并联，应闭合的开关是_____；若同时闭合所有的开关，则电路_____（填“通路”、“断路”或“短路”）．
40．如图所示，将一个吸管放在铁支架上，吸管可在水平面内自由转动，用餐巾纸摩擦吸管，再用玻璃棒摩擦过的绸子靠近吸管，发现它们互相排斥，说明吸管带_________（选填“正”或“负”）电荷，吸管上的电荷没有通过铁支架转移，说明吸管是_______（选填“导体”或“绝缘体”）。
三、实验题（每空1分，共2题，15分）
41．在“测量滑轮组的机械效率”实验中，小丽用同一滑轮组提升不同的物体，如图甲、乙所示，实验数据记录如下：
(1)实验中要竖直向上_______拉动弹簧测力计，使物体升高一定距离；
(2)图乙中弹簧测力计的示数A为_______N，表格中B处的数据应为______%；
(3)将图甲滑轮组换为图丙绕法，不计摩擦及绳重，提升相同的物体时，滑轮组的机械效率将_______（选填“变大”、“不变”或“变小”）。
42．小华做“测量小灯泡的功率”的实验。电源电压为4V，保持不变，小灯泡额定电压为2.5 V，滑动变阻器标有“20Ω 1A”字样。
(1)如图甲所示是小华正准备接入最后一根导线（图中虚线所示）时的实验电路。请指出图中在操作上存在的不妥之处：________________________；
(2)实验中测出小灯泡在U=2.0V时的功率后，要测量其额定功率，滑动变阻器的滑片应向_________移动：当电压表的示数达到额定电压时，电流表的示数如图乙所示，则小灯泡的额定功率为___W；
(3)下表是某小组记录与处理实验数据的表格（部分）小明认为表格内数据不是真实的，请你写出他的判断依据：_______。
四、计算题（每题10分，共2题，20分）
43．某燃气热水器工作时，将20kg的水从5℃加热到45℃，燃烧了0.1m3的天然气。求：
（1）水吸收了多少热量？［c水=4.2×103J/(kg·℃)］
（2）0.1m3的天然气完全燃烧放出的热量是多少？(q天然气=4.0×107J/m3)
（3）该燃气热水器的效率是多少？
44．创建生态文明城市需要我们共同关注环境。我校某兴趣小组为了检测空气质量指数，设计了如图甲所示的检测电路，R为气敏电阻，其电阻的倒数与空气质量指数的关系如图乙所示，已知电源电压3V保持不变。R0＝10Ω，当电压表示数为2V时，求：
(1)通过R的电流；
(2)1min内R0消耗的电能；
(3)此时空气质量指数。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
【详解】A．由于图中电流表与电阻并联，故A错误；
B．图中电流表与电阻串联，电压表与电阻并联，且电流都是从正接线柱流入，负接线柱流出，故B正确；
C．由于图中电压表与电阻串联，故C错误；
D．图中电流表与电阻串联，电压表与电阻并联，但是电流表的正负接线柱接反了，故D错误。
2、D
【详解】
A．甲图中的进气门打开，活塞下行，故是吸气冲程；乙图中的排气门打开，活塞上行，是排气冲程；丙图中的气门关闭，活塞上行，故是压缩冲程；丁图中的气门关闭，活塞下行，火花塞打火，故是做功冲程；故排列顺序是甲、丙、丁、乙；故A正确，不符合题意；
B．在汽油机的工作过程中，压缩冲程中，活塞压缩气缸内气体做功，机械能转化为内能；故B正确，不符合题意；
C．在做功冲程中，高温高压的燃气推动活塞做功，内能转化为机械能；故C正确，不符合题意；
D．在内燃机的一个工作循环中，活塞在气缸内往复运动2次，曲轴转动2周，做功1次；故D错误，符合题意。
故选D。
3、D
【详解】A．该电路为串联电路，若灯泡L2发生断路，则两灯泡都不亮，与题中描述不符，故A选项错误；
B．电路为串联电路，串联电路中，电流处处相等，故B选项错误；
C．在该电路中，电压表V1测的是L2两端的电压，电压表V2测的是电源电压，根据串联电路的电压规律可得，灯泡L1两端的电压
根据欧姆定律可得，通过两灯泡的电流相等，电压，所以，故C选项错误；
D．根据公式，通过两灯泡的电流相等，电压，所以，故D选项正确。
4、C
【详解】①A图电压表测量的是电源电压，电压表示数也不会随人体重的改变而改变；故A图错误，不符合题意．
②B图电压表与被测用电器串联，不符合电压表的使用规则；故B图错误，不符合题意．
③C图中电流表串联在电路中，电流表的示数会随着滑动变阻器连入电路中的电阻的改变而改变；故C图正确，符合题意．
④电流表与被测用电器串联，而D图中电流表将滑动变阻器短路，并且电流表示数不随人体重的改变而改变；故D图错误，不符合题意．
故选C．
5、C
【解析】A、甲图是奥斯特实验，说明了电流周围存在磁场，即电流的磁效应，不是电磁感应实验，故A错误；
B、地磁北极在地理南极附近，地磁南极在地理北极附近，所以结合乙图可知，地磁场的磁感线由地理南极发出回到地理的北极，故B错误；
C、通电导体在磁场中受力，电能转化为机械能，是电动机的原理，故C正确；
D、丁图中，磁铁左右移动时，导体做切割磁感线运动，电流表指针会摆动，是发电机的原理，故D错误。
6、D
【详解】A．由图可知，电流从正极出发，经开关S，灯泡L2、L1回负极，只有一条电流路径，故为串联电路；
B．由图可知，电流从正极出发，经灯泡L1、L2、开关S回负极，只有一条电流路径，故为串联电路；
C．图中电流从正极出发，经L1，开关、灯泡L2、回负极，也是只有一条电流路径，故为串联电路；
D．图中电路从正极出发，开始分支，一支流向灯泡L1，一支流向灯泡L2，然后共同经开关S回负极，故为并联．
故选D．
7、D
【详解】A．如果灯泡断路，电压表就串联入电路中，由于电压表的电阻很大，电压表示数应接近于电源电压，故A不符合题意;
B．如果滑动变阻器短路，电路中电流将会很大，故B不符合题意；
C．小灯泡的灯丝电阻大约10欧姆左右，灯丝电阻值不可能过大，故C不符合题意；
D．滑动变阻器连入电路阻值过大，电路中电流很小，电压表示数很小，故D符合题意。
8、B
【详解】A. 影响电磁铁磁性强弱的因素是电流的大小和线圈的匝数, 在电压、线圈的匝数不变的情况下，要使电磁铁的磁性增强，可以使电路中的电流增大，所以，应向左移动滑片，使电路总电阻减小，故A不符合题意；
B. 电磁铁的磁性强弱无法直接用肉眼看出，可以通过观察它吸引大头针的数目来比较两者磁性强弱，故B符合题意；
C. 两电磁铁的线圈串联，则通过两线圈的电流大小相同，可以研究电磁铁磁性强弱与线圈匝数之间的关系，故C不符合题意；
D. A线圈和B线圈串联在电路中，通过两个线圈的电流大小是相同的，故D不符合题意．
9、C
【分析】影响电阻大小的因素有导体的材料、长度、横截面积，与导体两端的电压、通过的电流无关；材料和温度不变时，导线越长、横截面积越小电阻越大．
【详解】AB．导体的电阻是导体阻碍电流的性质，与导体两端的电压和通过的电流无关；故AB错误；
C．将这根导线拉长，长度变长、横截面积变小，电阻变大，可以使连入电路的导线电阻变大，故C正确；
D．将导线对折后接入电路，长度变小、横截面积变大，导体的电阻变小，故D错误．
故选C．
10、B
【解析】诗句中说到在远远的地方就能闻到梅花的香味，是因为梅花中含有香味的分子在不断的运动，故选B。
11、D
【详解】根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的关系实验中应控制电压不变，即应保持电阻两端的电压不变。
A．保持变阻器滑片不动，将电池节数增加，由分压原理，电压表示数变大，A项不合题意；
B．保持电池节数不变、变阻器滑片不动，改变电压表的量程，不能使电压表的示数不变，B项不合题意；
CD．根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数不变，C项不合题意，选项D符合题意。
12、C
【详解】由于物体对水平面的压力等于物体的重力，所以，实心物体对地面的压强是：
，
又因为它们对水平地面的压强相等，而甲的密度大于乙的密度，所以，它们边长的关系是：
由V=L3知道，V甲＜V乙；由知道，物体对水平面的压力是：
所以，F甲＜F乙，故C正确，ABD错误。
13、C
【详解】当电流通过电动机时，电流做功，消耗电能转化为机械能和内能；钻头冲击墙壁，克服摩擦做功，将机械能转化为内能；由此分析可知，在该过程中存在电能、机械能和内能的转化。
故选C。
14、D
【详解】A．分析表中数据可知，水和冰是水的两种状态，比热容并不相同，故A错误；
B．在表中，冰和煤油的比热容相同，干泥土和玻璃的比热容相同，故B错误；
C．在表中酒精的比热容小于水的比热容，比热容与质量无关，所以2kg酒精的比热容比1kg水的比热容小，故C错误；
D．根据Q=cm△t分析可知，质量相同，吸收相同的热量，比热容小的升高的温度高，因为铜的比热容小于铝的比热容，所以铜升高的温度较多，故D正确。
故选D。
15、A
【解析】根据凸透镜成实像的规律知道，“物近像远像变大”，“物远像近像变小”，即物距变化时，像距也变化，且像的大小也跟着变化；根据题意知道，张明站在殿前某处拍摄的照片只能看到天贶殿的一部分，说明成的像较大，必须使像变小，所以，应减小像距，增大物距，即调整照相机到天贶殿的距离变远一些，同时调整暗箱到镜头的距离变短，使镜头后缩，即只有A正确，故选A。
16、C
【详解】由图知，两电阻并联，
A．并联电路各支路两端的电压相等，所以R1、R2两端的电压之比为1：1，故A错误；
B．根据可得，通过R1、R2电流之比为：
，
故B错误；
C．R1、R2消耗的电功率之比为：
，
故C正确；
D．因为两电阻并联，所以
，
则
，
故D错误；
故选C。
17、A
【详解】地球磁场、条形磁铁磁场、通电螺线管磁场相似，中间没有磁性，两端磁性最强。通电直导线磁场分布是以通电直导线为圆心的一个个同心圆，越靠近通电直导线，磁性越强，磁场分布越密，与其他三种磁体磁场不同；
故选A。
18、D
【详解】已知甲、乙两灯的额定电压均为6V，由图可以看出：甲灯的额定电流为1A，乙灯的额定电流为0.5A．两灯串联后通过两灯的电流相等，要使其中一个灯泡正常发光，并保证电路安全，正常发光的应是额定电流较小的乙灯，所以电路的工作电流
I=0.5A。
由图可知
U甲=2V，U乙=6V，
则电源电压
U=U甲+U乙=2V+6V=8V。
答案为D．选项A、B、C不符合题意．
19、B
【解析】由图根据电源的正负极知道，电流从螺线管的左后方流入，右前方流出，由右手螺旋定则判定螺线管右端应为N极，左端为S极；因为同名磁极相互排斥、异名磁极相互吸引，所以，小磁针甲静止时N极指向左端，S极指向右，小磁针乙静止时N极指向右端，S极指向左，故只有B正确。
20、B
【详解】方法一：滑动变阻器滑片自a向b移动的过程中，R2的电阻变大→电路的总电阻就变大→由于电源电压不变，导致电路中的总电流变小→电流表A示数变小→依据U1=IR1，R1不变，I变小，所以U1变小→电压表U1示数变小→依据U2=U-U1，电源电压U不变，U1变小，所以U2变大．
方法二：串联电路中，即电压与电阻成正比，当滑动变阻器滑片自a向b移动的过程中，R2占总电阻的比例增大，分得电压也增大；R1占总电阻的比例减小，分得的电压也减小；电路中的电流随总电阻的增大而减小．
故选B．
21、D
【分析】（1）由图象，选择电压相同时，比较通过两电阻的电流，从而比较它们电阻的关系；
（2）由串联电路特点可知通过两电阻的电流关系，由U＝IR比较串联时两电阻的电压关系；
【详解】A. 由图可知,甲乙在电压相同时，通过甲的电流较大，由欧姆定律可知，甲电阻的阻值比乙电阻的阻值小，故A错误；B. 将甲、乙串联在电路中，串联电路中电流处处相等,由图象可知, 电流相等时，乙两端的电压大，故B不正确； C. 串联电路中电流处处相等，因此当甲、乙串联电路中时，通过甲的电流等于通过乙的电流，故C不正确．D. 将甲、乙并联后接电路中时，因并联电路中各支路两端的电压相等，由图象可知, 甲乙在电压相同时，通过甲的电流较大，故D正确．故选D.
22、D
【详解】ABC．只闭合开关S1和S2时，L1、L2并联，电流表测量的是干路电流，ABC均错误；
D．开关S1、S2和S3都闭合时，两灯均短路，电流表与电源两极直接连接，造成电源短路，电流表将烧坏，D正确。
故选D。
23、B
【分析】本题考查安全用电相关知识。
【详解】A．在电线上晾晒衣服有触电危险，不符合用电安全，故A项不符合题意；
B．用电器的金属外壳要接地，防止因用电器的金属外壳带电而发生触电事故，符合用电安全，故B项符合题意；
C．用湿毛巾擦正在工作的台灯有触电危险，不符合用电安全，故C项不符合题意；
D．有人触电要先切断电源再施救，而不能直接用手拉开，故D项不符合题意。
故选B。
24、D
【详解】AD．本实验是通过小车撞击木块，木块在水平面上通过的距离的大小来比较小车动能的大小的。如果水平面是光滑的，那么被撞击过后的木块是不会停下来的，而是会一直匀速运动下去，无法比较小车的动能大小。故A错误，D正确。
B．实验研究的对象是小车而不是木块，研究的是小车的动能。故B错误。
C．实验是探究动能大小与速度的关系，运用控制变量法，所以要用同一木块从不同的高度释放，这样小车达到水平面时的速度是不同的，如果让不同的小车从斜面同一高度由静止释放，这时候探究的是动能大小与质量的关系。故C错误。
25、D
【详解】电工胶带、塑料手柄、橡胶保护套这些都不容易导电，是绝缘体；电工刀刀片是金属制成的，金属容易导电，是导体；故选D。
26、A
【详解】由可得到，当额定电压相同时，额定功率越小，其电阻越大，所以“6V 3W”的小灯泡电阻比“6V 6W”的小灯泡电阻大，因为串联电路中的总电阻等于各分电阻之和，所以改接灯泡后，电路的总电阻变大，根据可知，电路中的电流变小，电阻R两端的电压也变小，因为串联电路中的总电压等于各分电压之和，并且电源电压不变，所以“6V 3W”的小灯泡两端电压是变大的，即大于6V，由可知，这时灯泡的电功率是变大的，即大于3W。
故选A。
27、A
【解析】由题意可知，电磁弹射器的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动。
A、电风扇的主要部件是电动机，是利用通电导体在磁场中受力而运动的原理工作的，故A符合题意；
B、手摇发电机的工作原理是电磁感应现象，故B不符合题意；
C、磁悬浮列车是利用了磁极间的相互作用规律来工作的，故C不符合题意；
D、电磁起重机是利用电流的磁效应工作的，故D不符合题意。
故选：A。
28、B
【解析】通电导体在磁场中受力的方向与两个因素有关：一个是磁场方向，另一个是电流方向。如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变；
AB．只改变一个影响因素，只改变磁场方向或电流方向，受力运动方向改变，但能量的转化是电能转化为机械能，故A错误，B正确；
CD．电流方向和磁场方向同时改变时，即两个影响因素同时改变时，受力运动方向不变，故CD错误。
29、D
【解析】A、该实验是奥斯特实验：当导线中通过电流时，小磁针发生偏转，实验现象表明电流周围存在磁场，即电生磁，这个现象叫做电流的磁效应，故A错误；
B、闭合开关，通电螺线管中的电流方向是“前上后下”，根据安培定则可知，螺线管的左端是N极，磁感线从N极出发经过小磁针时方向是向左的，则小磁针N极将向左偏转，故B错误；
C、而该装置演示的是，当导体在磁场中做切割磁感线运动时，导体中便会产生电流，所以该装置是研究电磁感应的，故C错误；
D、通电导线在磁场中受力而发生运动，将电能转化为机械能，故D正确．故选D．
30、A
【详解】A．法拉第发现了电磁感应现象，故A符合题意；
B．奥斯特发现了通电导体周围存在磁场，是第一个发现电流磁效应的科学家，故B不符合题意；
C．欧姆发现了电流、电压和电阻的关系，得到欧姆定律，故C不符合题意；
D．安培提出了著名的安培定律，故D不符合题意。
二、填空题（每空1分，共10题，20分）
31、1.2 0.3
【详解】[1][2]由电路图可知，两灯泡并联，电流表A1测干路中的电流，电流表A2测通过L2支路的电流，因并联电路中干路中电流等于各支路的电流之和，且两个电流表的指针在同一个位置，所以，电流表A1的量程为0∼3A，分度值为0.1A，干路中的电流I=1.5A，电流表A2的量程为0∼0.6A，分度值为0.02A，通过L2的电流I2=0.3A；则通过L1的电流：
I1=I-I2=1.5A-0.3A=1.2A．
32、2020.1 1200 150
【详解】[1]电能表的最后一位是小数，示数是2020.1kW•h；
[2]3000r/表示电能表每转1r，电路中消耗的电能为
；
[3]用电器2min 消耗的电能为
，
用电器的功率
。
33、蓄电池充电 电能转化为化学能
【解析】蓄电池充电时将电能转化为化学能，放电时将化学能转化为电能；
电风扇是利用通电导体在磁场中受力而转动的原理，将电能转化为机械能．
34、50
【详解】我国供生产和生活用的交流电，频率是50 Hz。
35、铜棒 化学能转化为电。
【解析】将铜棒和锌棒用导线连接后插入稀硫酸溶液中，锌能够与稀硫酸发生反应生成硫酸锌和氢气，该反应为自发进行的氧化还原反应，且为放热反应，所以能够形成原电池；锌为原电池的负极，铜为正极，原电池对外供电时能转化为化学能转化为电能。
36、电动机 通电导线在磁场中受力的作用
【详解】[1][2]电池板把光能转化为电能，由于该装置在太阳能提供电能的情况下运动，即将电能转化为机械能，故里面应该有一个电动机，它是利用通电导线在磁场中受力的作用的原理制成的。
37、1.25
【详解】由题意可知，和电阻串联时，电路中的电流为0.2A，因串联电路中总电阻等于各分电阻之和，所以，由可得，电源电压：
再把它们并联接入同一电路中时，因并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，所以，干路电流：
。
38、20
【详解】只闭合开关S1时：
U=I1R1=0.3A×10Ω=3V
再闭合开关S2时：
I2=I﹣I1=0.45A﹣0.3A=0.15A
39、S3 S1 、 S2 短路
【详解】当几个用电器首尾相接连入电路就形成串联；把几个用电器首首相接，尾尾相接，再连入电路，就形成并联；由图知道，要使灯泡L1、L2 串联，则应将两只灯泡首尾相连接到电源两端，则只能闭合S3；若要使灯泡L1、L2 并联，则应让电流分别流入两只灯泡，再汇合在同一导线中流回电源负极，所以需要闭合S1 、S2，断开S3；若所有开关都闭合，则电流会不经任何一只灯泡，直接从电源正极回到负极，即会出现电源短路．
40、负 绝缘体
【详解】[1]玻璃棒摩擦过的绸子带负电，用玻璃棒摩擦过的绸子靠近吸管，发现它们互相排斥，同种电荷相互排斥，说明吸管带负电荷；
[2]吸管上的电荷没有通过铁支架转移，说明吸管不容易导电，是绝缘体。
三、实验题（每空1分，共2题，15分）
41、匀速 3.2 62.5% 不变
【详解】(1)[1]实验中要竖直向上匀速拉动弹簧测力计，使钩码升高，此时，系统处于平衡状态，测力计示数才等于拉力大小。
(2)[2]由图乙可知，测力计分度值为0.2N，示数A为3.2N。
[3]有用功
总功
第2次机械效率为
B处数据应为 62.5%。
(3)[4]若将此滑轮组换一种绕绳方法，不计摩擦及绳重，额外功的来源是克服动滑轮自重做的功，额外功，有用功，总功为
此时滑轮组的机械效率
当用同一滑轮组提升相同的物体时，G动与G物均不变，由上式知，滑轮组的机械效率不变。
42、滑动变阻器未滑到最大阻值处 左 0.8 该数据对应滑动变阻器接入阻值超过滑动变阻器最大阻值
【详解】(1)[1]由图可知，此时滑动变阻器接入阻值最小，根据实验准则，在连接电路时，为保证电路安全，滑动变阻器滑片应滑到最大阻值处。
(2)[2]由图可知，电路为小灯泡与滑动变阻器串联电路，电压表测小灯泡两端电压，此时小灯泡两端电压为2.0V，小于额定电压2.5V，为使小灯泡两端电压增大，则由串联分压可知，应减小滑动变阻器接入阻值，滑动变阻器下端接左，故滑片应向左移。
[3]乙图电流表接小量程，读数为0.32A，则小灯泡额定功率为
P=UI=2.5V×0.32A=0.8W
(3)[4]电源电压为4V，则当电压表示数为1V时，由串联分压可知滑动变阻器两端电压为3V，串联电流相等为0.1A，则滑动变阻器接入阻值为
滑动变阻器最大阻值为20Ω，则可知该数据不是真实的。
四、计算题（每题10分，共2题，20分）
43、（1）3.36×106J；（2）4.0×106J；（3）84%
【详解】(1)水吸收的热量为
答：水吸收的热量为。
(2) 0.1m3的天然气完全燃烧放出的热量为
答：0.1m3的天然气完全燃烧放出的热量为。
(3)该燃气热水器的效率为
答：该燃气热水器的效率为84%。
44、 (1)0.2A；(2)24J；(3)50。
【分析】(1)根据串联电路的电流规律，由计算通过R的电流；
(2)根据计算1min内R0消耗的电能；
(3)计算R的阻值得到的大小，由图像可得空气质量。
【详解】(1)由图甲可知，R0和R串联，电压表测R0两端的电压，则通过R的电流：
；
(2)1min内R0消耗的电能：
；
(3)此时气敏电阻两端的电压：
，
此时气敏电阻的阻值：
，
则有：
，
由图像乙可知，此时空气质量指数为50。
答：(1)通过R的电流为0.2A；(1)1 min内R0消耗的电能为24J；(3)此时空气质量指数为50。
【点睛】
本题考查了串联电路的特点和欧姆定律、电能公式的应用，要能熟练运用公式，还要能从图像中找出有用信息。
一些常见物质的比热容[×103J/（kg•℃）]
水
4.2
水银
0.14
玻璃
0.84
钢铁
0.46
冰
2.1
酒精
2.4
木材
2.4
铜
0.39
煤油
2.1
沙石
0.92
铝
0.88
铅
0.13
蓖麻油
1.8
干泥土
0.84
实验次数
物体重力/N
提升高度/m
拉力/N
绳端移动的距离/m
机械效率η
1
3
0.1
2.0
0.3
50%
2
6
0.1
A
0.3
B
小灯泡的规格
电压表的示数U/V
电流表的示数I/A
电功率P/W
亮度
U额=2.5V
1.0
0.1
1
较暗
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1.5分，共30题，45分）
1．如图所示的各电路图中，电流表和电压表的连接都正确的是（ ）
A．B．
C．D．
2．如图是汽油机工作时的四个冲程，下列说法错误的是（ ）
A．一个工作循环中四个冲程的排列顺序是甲、丙、丁、乙
B．压缩冲程，机械能转化为内能
C．做功冲程，内能转化为机械能
D．活塞在气缸内往复运动一次，该汽油机可以对外做功一次
3．如图所示电路，闭合开关S后，L1发光，但是看不到L2发光，电压表V1的示数是0.8V，电压表V2的示数是2.8V，下列选项正确的是
A．L2处发生断路
B．流经L1的电流比流经L2的大
C．L1的电阻比L2的小
D．L1的实际功率比L2的大
4．学了电路后，小明设计了四个体重计原理图，你认为可行的是
A．B．
C．D．
5．在如图所示的四幅图中，对其认识或描述正确的是
A．甲图是电磁感应实验，说明通电导体周围存在磁场
B．乙图表示地磁场，它的磁感线由地理北极发出回到地理南极
C．丙图开关闭合后导体运动，说明电能可以转化为机械能
D．丁图是电动机原理，磁铁左右移动时电流表指针会摆动
6．如下图所示的电路图中，当开关S闭合后，两盏灯并联的电路是
A．B．
C．D．
7．如图是测定小灯泡电阻的实验电路，电路连接正确后闭合开关，发现灯不亮，电流表指针稍有偏转，电压表指针几乎不动，产生这一现象的原因可能是 ( )
A．灯泡断路B．滑动变阻器短路
C．灯丝电阻值过大D．滑动变阻器连入电路阻值过大
8．为了探究电磁铁的磁性强弱与哪些因素有关，某同学使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法中正确的是
A．要使电磁铁的磁性增强，滑动变阻器的滑片应向右滑动
B．用电磁铁吸引大头针的数目显示它的磁性强弱
C．两电磁铁的线圈串联是为了探究磁性强弱与电流的关系
D．B线圈的匝数多，说明通过B线圈的电流大于通过A线圈的电流
9．要使一根镍铬合金线接入电路的电阻变大，可采用的方法是（ ）
A．增大导线两端的电压
B．减小导线中的电流
C．将导线拉长后接入电路
D．将导线对折后接入电路
10．王安石曾赋诗咏梅：“遥知不是雪，为有暗香来”。诗人在远处就能闻到梅花的香味，这是因为（ ）
A．分子的体积是非常小的
B．分子在不停的运动
C．分子之间存在力的作用
D．分子之间存在间隙
11．小琼同学用如图所示的电路探究电流跟电阻的关系，实验时应保持A、B两端的电压不变，当他将A、B两点间的电阻由5Ω更换为10Ω后，发现电压表的示数发生了变化，下一步的实验操作应该是（ ）
A．保持变阻器滑片不动，将电池节数增加
B．保持电池节数不变、变阻器滑片不动，改变电压表的量程
C．保持电池节数不变，将变阻器滑片适当向左移动
D．保持电池节数不变，将变阻器滑片适当向右移动
12．甲、乙两个实心正方体，把它们分别放在水平地面上，它们对水平地面的压强相等甲的密度大于乙的密度，它们的体积和对水平地面的压力分别为V甲、F甲、和V乙、F乙，则（）
A．V甲＞V乙、F甲＞F乙B．V甲＞V乙、F甲＝F乙
C．V甲＜V乙、F甲＜F乙D．V甲＜V乙、F甲＝F乙
13．冲击钻是一种打孔的工具。工作时，钻头在电动机带动下不断地冲击墙壁打出圆孔（如图所示）。冲击钻在工作的过程中（ ）
A．只有电能和内能的转化B．只有电能和机械能的转化
C．有电能、机械能和内能的转化D．以上说法都不对
14．小阳从下面一些常见物质的比热容表中，分析归纳出几个结论，其中正确的是（ ）
A．同种物质不同状态比热容相同
B．不同物质的比热容一定不同
C．2kg酒精的比热容比1kg水的比热容大
D．质量相等的铜和铝，吸收相同的热量，铜升高的温度较多
15．泰安岱庙中的天贶殿是中国古代三大宫殿之一张明站在殿前某处想拍摄一张天贶殿的全景照片，但在他的相机取景器中只能看到天贶殿的一部分，他应该如何做，才能拍到天贶殿的全景
A．他应带着相机远离天贶殿，同时镜头后缩
B．他应带着相机远离天贶殿，同时镜头前伸
C．他应带着相机靠近天贶殿，同时镜头后缩
D．他应带着相机靠近天贶殿，同时镜头前伸
16．如图所示，电源电压为3V，R1＝15Ω，R2＝5Ω，闭合开关S，下列说法正确的是（ ）
A．R1、R2两端电压之比为3：1
B．通过R1、R2的电流之比为3：1
C．R1、R2消耗的电功率之比为1：3
D．电路的总电阻与R1之比为4：3
17．下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是
A．通电直导线B．地球C．条形磁铁D．通电螺线管
18．已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源最大电压为
A．0.5A 12VB．1.5A 12VC．1.5A 8VD．0.5A 8V
19．如图所示，在探究通电螺线管外部的磁场分布的实验中，开关闭合后，下列说法正确的是
A．小磁针甲静止时N极指向右端，小磁针乙静止时N极指向左端
B．小磁针甲静止时N极指向左端，小磁针乙静止时N极指向右端
C．小磁针甲和小磁针乙静止时N极均指向右端
D．小磁针甲和小磁针乙静止时N极均指向左端
20．如图所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动的过程中
A．电压表V1示数变大，V2示数变大，电流表A的示数变大
B．电压表V1示数变小，V2示数变大，电流表A的示数变小
C．电压表V1示数不变，V2示数变小，电流表A的示数变大
D．电压表V1示数不变，V2示数变大，电流表A的示数变小
21．图为甲、乙两个电阻的电流随电压变化的图象，下列说法正确的是
A．甲电阻的阻值比乙电阻的阻值大
B．将甲、乙串联在电路中，甲两端的电压大
C．将甲、乙串联在电路中，通过甲的电流大
D．将甲、乙并联在电路中，通过甲的电流大
22．如图所示，下列说法正确的是（ ）
A．只闭合开关S1和S2时，电灯L1被短接，电流表测通过L2的电流
B．只闭合开关S1和S2时，电灯L2断路，电流表测通过L1的电流
C．只闭合开关S1和S2时，电灯L1和L2并联，电流表测通过L2的电流
D．开关S1、S2和S3都闭合时，形成短路，电流表将烧坏
23． “注意安全，珍惜生命”是大家的共同心愿，如下图中一些做法符合用电安全的是（ ）
A．空旷地带在电线上晾晒衣服
B．用电器的金属外壳要接地
C．用湿毛巾擦正在工作的台灯
D．有人触电要先直接用手拉开
24．小明用图示装置来“探究动能大小与速度的关系”，下列说法正确的是（ ）
A．水平面必须光滑
B．实验研究的是木块的动能
C．让不同的小车从斜面同一高度由静止释放
D．通过观察木块移动距离的远近来比较小车的动能大小
25．如图是电工常用的腰带工具包，包中的工具通常情况下属于导体的是（ ）
A．电工胶带B．塑料手柄
C．橡胶保护套D．电工刀刀片
26．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“6V 6W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“6V 3W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率（不考虑温度对灯丝电阻的影响）（ ）
A．大于3WB．等于3WC．小于3WD．无法确定
27．据有关媒体报道，未来在我国航母上，将采用电磁弹射装置，它的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通入强电流时，立即产生强大的推力，使舰载机快速起飞那么，在下列四个图中，与电磁弹射器的工作原理一致的是（ ）
A．电风扇B．手摇发电机
C．磁悬浮列车D．电磁起重机
28．如图所示，是研究磁场对通电导线作用的实验装置。当接通电源，有电流由A至B通过导体AB时，它受到磁场力作用而向左运动，则（ ）
A．只改变磁场方向时，导线AB将向右运动，机械能将转化为电能
B．只改变电流方向时，导线AB将向右运动，电能转化为机械能
C．电流方向和磁场方向同时改变时，导线AB仍将向右运动
D．电流方向和磁场方向同时改变时，导线AB将向右运动
29．关于电磁转换，下列四幅图解释合理的是
A．甲：磁场能产生电流 B．乙：开关闭合，小磁针N极将向右偏转
C．丙：磁场对电流的作用 D．丁：开关闭合，将电能转化为机械能
30．在1831年发现电磁感应现象的物理学家是（ ）
A．法拉第B．奥斯特C．欧姆D．安培
二、填空题（每空1分，共10题，20分）
31．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为_______A和________A．
32．如图所示为某家庭电路中电能表的面板示意图，则电能表的示数是______ ，该电能表的转盘转过1圈，表示用电器消耗电能______ J。若单独接某一用电器时，该电能转盘2min转过15圈，该用电器的功率______ W。
33．随着经济的发展、社会的进步，人们对能源提出越来越高的要求，寻找新能源成为当前人类面临的迫切课题
照射在地球上的太阳能非常巨大，大约40分钟照射在地球上的太阳能，便足以供全球人类一年能量的消费．可以说太阳能是真正取之不尽、用之不竭的能源．而且太阳能发电绝对干净，不产生公害．所以太阳能发电被誉为最清洁的能源．
太阳能发电机通过太阳光直接照在太阳能电池板上产生电能，并对蓄电池充电，可为直流节能灯，收录机，电风扇，电视机等电器产品供电，某太阳能发动机还具有过充，过放，短路，温度过高，蓄电池反接等保护功能，可输出12V直流电和220V交流电，分体式设计，体积小巧，携带方便，使用安全
请参照示例写出上述情景中所涉及的物理信息和对应的物理知识（不得与示例重复）
例：物理信息：太阳能发电
物理知识：太阳能转化为电能
作答：物理信息：_____；
物理知识_____．
34．我国供生产和生活用的交流电，频率是_____Hz。
35．如图所示，将铜棒和锌棒一同浸入稀硫酸中就形成了铜锌原电池，当外电路连通时，电子从左向右流过电流表（G为灵敏电流表），原电池的正极是_____（选填“铜棒”或“锌棒“），原电池对外供电时能转化为_____能。
36．如图所示是一种汽车装饰品--小盆景，花盆表面有一个太阳能电池板，塑料小花在阳光下能不断摇摆，请你猜测花盆里还有一个重要的装置是______ 选填“发电机”或“电动机”，这种装置的工作原理是______ 。
37．如果将2Ω和8Ω的两只电阻串联在一个电压不变的电源上，电路中的电流为0.2A；再把它们并联接入同一电路中，则干路的电流应为_____A。
38．如图所示的电路中，R1的阻值为10Ω，只闭合开关S1时电流表的示数为0.3A，再闭合开关S2后，电流表的示数为0.45A，则R2的阻值为_________Ω．
39．如图所示的电路中，要使灯L1、L2串联，应闭合的开关是_____；要使灯L1、L2并联，应闭合的开关是_____；若同时闭合所有的开关，则电路_____（填“通路”、“断路”或“短路”）．
40．如图所示，将一个吸管放在铁支架上，吸管可在水平面内自由转动，用餐巾纸摩擦吸管，再用玻璃棒摩擦过的绸子靠近吸管，发现它们互相排斥，说明吸管带_________（选填“正”或“负”）电荷，吸管上的电荷没有通过铁支架转移，说明吸管是_______（选填“导体”或“绝缘体”）。
三、实验题（每空1分，共2题，15分）
41．在“测量滑轮组的机械效率”实验中，小丽用同一滑轮组提升不同的物体，如图甲、乙所示，实验数据记录如下：
(1)实验中要竖直向上_______拉动弹簧测力计，使物体升高一定距离；
(2)图乙中弹簧测力计的示数A为_______N，表格中B处的数据应为______%；
(3)将图甲滑轮组换为图丙绕法，不计摩擦及绳重，提升相同的物体时，滑轮组的机械效率将_______（选填“变大”、“不变”或“变小”）。
42．小华做“测量小灯泡的功率”的实验。电源电压为4V，保持不变，小灯泡额定电压为2.5 V，滑动变阻器标有“20Ω 1A”字样。
(1)如图甲所示是小华正准备接入最后一根导线（图中虚线所示）时的实验电路。请指出图中在操作上存在的不妥之处：________________________；
(2)实验中测出小灯泡在U=2.0V时的功率后，要测量其额定功率，滑动变阻器的滑片应向_________移动：当电压表的示数达到额定电压时，电流表的示数如图乙所示，则小灯泡的额定功率为___W；
(3)下表是某小组记录与处理实验数据的表格（部分）小明认为表格内数据不是真实的，请你写出他的判断依据：_______。
四、计算题（每题10分，共2题，20分）
43．某燃气热水器工作时，将20kg的水从5℃加热到45℃，燃烧了0.1m3的天然气。求：
（1）水吸收了多少热量？［c水=4.2×103J/(kg·℃)］
（2）0.1m3的天然气完全燃烧放出的热量是多少？(q天然气=4.0×107J/m3)
（3）该燃气热水器的效率是多少？
44．创建生态文明城市需要我们共同关注环境。我校某兴趣小组为了检测空气质量指数，设计了如图甲所示的检测电路，R为气敏电阻，其电阻的倒数与空气质量指数的关系如图乙所示，已知电源电压3V保持不变。R0＝10Ω，当电压表示数为2V时，求：
(1)通过R的电流；
(2)1min内R0消耗的电能；
(3)此时空气质量指数。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
【详解】A．由于图中电流表与电阻并联，故A错误；
B．图中电流表与电阻串联，电压表与电阻并联，且电流都是从正接线柱流入，负接线柱流出，故B正确；
C．由于图中电压表与电阻串联，故C错误；
D．图中电流表与电阻串联，电压表与电阻并联，但是电流表的正负接线柱接反了，故D错误。
2、D
【详解】
A．甲图中的进气门打开，活塞下行，故是吸气冲程；乙图中的排气门打开，活塞上行，是排气冲程；丙图中的气门关闭，活塞上行，故是压缩冲程；丁图中的气门关闭，活塞下行，火花塞打火，故是做功冲程；故排列顺序是甲、丙、丁、乙；故A正确，不符合题意；
B．在汽油机的工作过程中，压缩冲程中，活塞压缩气缸内气体做功，机械能转化为内能；故B正确，不符合题意；
C．在做功冲程中，高温高压的燃气推动活塞做功，内能转化为机械能；故C正确，不符合题意；
D．在内燃机的一个工作循环中，活塞在气缸内往复运动2次，曲轴转动2周，做功1次；故D错误，符合题意。
故选D。
3、D
【详解】A．该电路为串联电路，若灯泡L2发生断路，则两灯泡都不亮，与题中描述不符，故A选项错误；
B．电路为串联电路，串联电路中，电流处处相等，故B选项错误；
C．在该电路中，电压表V1测的是L2两端的电压，电压表V2测的是电源电压，根据串联电路的电压规律可得，灯泡L1两端的电压
根据欧姆定律可得，通过两灯泡的电流相等，电压，所以，故C选项错误；
D．根据公式，通过两灯泡的电流相等，电压，所以，故D选项正确。
4、C
【详解】①A图电压表测量的是电源电压，电压表示数也不会随人体重的改变而改变；故A图错误，不符合题意．
②B图电压表与被测用电器串联，不符合电压表的使用规则；故B图错误，不符合题意．
③C图中电流表串联在电路中，电流表的示数会随着滑动变阻器连入电路中的电阻的改变而改变；故C图正确，符合题意．
④电流表与被测用电器串联，而D图中电流表将滑动变阻器短路，并且电流表示数不随人体重的改变而改变；故D图错误，不符合题意．
故选C．
5、C
【解析】A、甲图是奥斯特实验，说明了电流周围存在磁场，即电流的磁效应，不是电磁感应实验，故A错误；
B、地磁北极在地理南极附近，地磁南极在地理北极附近，所以结合乙图可知，地磁场的磁感线由地理南极发出回到地理的北极，故B错误；
C、通电导体在磁场中受力，电能转化为机械能，是电动机的原理，故C正确；
D、丁图中，磁铁左右移动时，导体做切割磁感线运动，电流表指针会摆动，是发电机的原理，故D错误。
6、D
【详解】A．由图可知，电流从正极出发，经开关S，灯泡L2、L1回负极，只有一条电流路径，故为串联电路；
B．由图可知，电流从正极出发，经灯泡L1、L2、开关S回负极，只有一条电流路径，故为串联电路；
C．图中电流从正极出发，经L1，开关、灯泡L2、回负极，也是只有一条电流路径，故为串联电路；
D．图中电路从正极出发，开始分支，一支流向灯泡L1，一支流向灯泡L2，然后共同经开关S回负极，故为并联．
故选D．
7、D
【详解】A．如果灯泡断路，电压表就串联入电路中，由于电压表的电阻很大，电压表示数应接近于电源电压，故A不符合题意;
B．如果滑动变阻器短路，电路中电流将会很大，故B不符合题意；
C．小灯泡的灯丝电阻大约10欧姆左右，灯丝电阻值不可能过大，故C不符合题意；
D．滑动变阻器连入电路阻值过大，电路中电流很小，电压表示数很小，故D符合题意。
8、B
【详解】A. 影响电磁铁磁性强弱的因素是电流的大小和线圈的匝数, 在电压、线圈的匝数不变的情况下，要使电磁铁的磁性增强，可以使电路中的电流增大，所以，应向左移动滑片，使电路总电阻减小，故A不符合题意；
B. 电磁铁的磁性强弱无法直接用肉眼看出，可以通过观察它吸引大头针的数目来比较两者磁性强弱，故B符合题意；
C. 两电磁铁的线圈串联，则通过两线圈的电流大小相同，可以研究电磁铁磁性强弱与线圈匝数之间的关系，故C不符合题意；
D. A线圈和B线圈串联在电路中，通过两个线圈的电流大小是相同的，故D不符合题意．
9、C
【分析】影响电阻大小的因素有导体的材料、长度、横截面积，与导体两端的电压、通过的电流无关；材料和温度不变时，导线越长、横截面积越小电阻越大．
【详解】AB．导体的电阻是导体阻碍电流的性质，与导体两端的电压和通过的电流无关；故AB错误；
C．将这根导线拉长，长度变长、横截面积变小，电阻变大，可以使连入电路的导线电阻变大，故C正确；
D．将导线对折后接入电路，长度变小、横截面积变大，导体的电阻变小，故D错误．
故选C．
10、B
【解析】诗句中说到在远远的地方就能闻到梅花的香味，是因为梅花中含有香味的分子在不断的运动，故选B。
11、D
【详解】根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的关系实验中应控制电压不变，即应保持电阻两端的电压不变。
A．保持变阻器滑片不动，将电池节数增加，由分压原理，电压表示数变大，A项不合题意；
B．保持电池节数不变、变阻器滑片不动，改变电压表的量程，不能使电压表的示数不变，B项不合题意；
CD．根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数不变，C项不合题意，选项D符合题意。
12、C
【详解】由于物体对水平面的压力等于物体的重力，所以，实心物体对地面的压强是：
，
又因为它们对水平地面的压强相等，而甲的密度大于乙的密度，所以，它们边长的关系是：
由V=L3知道，V甲＜V乙；由知道，物体对水平面的压力是：
所以，F甲＜F乙，故C正确，ABD错误。
13、C
【详解】当电流通过电动机时，电流做功，消耗电能转化为机械能和内能；钻头冲击墙壁，克服摩擦做功，将机械能转化为内能；由此分析可知，在该过程中存在电能、机械能和内能的转化。
故选C。
14、D
【详解】A．分析表中数据可知，水和冰是水的两种状态，比热容并不相同，故A错误；
B．在表中，冰和煤油的比热容相同，干泥土和玻璃的比热容相同，故B错误；
C．在表中酒精的比热容小于水的比热容，比热容与质量无关，所以2kg酒精的比热容比1kg水的比热容小，故C错误；
D．根据Q=cm△t分析可知，质量相同，吸收相同的热量，比热容小的升高的温度高，因为铜的比热容小于铝的比热容，所以铜升高的温度较多，故D正确。
故选D。
15、A
【解析】根据凸透镜成实像的规律知道，“物近像远像变大”，“物远像近像变小”，即物距变化时，像距也变化，且像的大小也跟着变化；根据题意知道，张明站在殿前某处拍摄的照片只能看到天贶殿的一部分，说明成的像较大，必须使像变小，所以，应减小像距，增大物距，即调整照相机到天贶殿的距离变远一些，同时调整暗箱到镜头的距离变短，使镜头后缩，即只有A正确，故选A。
16、C
【详解】由图知，两电阻并联，
A．并联电路各支路两端的电压相等，所以R1、R2两端的电压之比为1：1，故A错误；
B．根据可得，通过R1、R2电流之比为：
，
故B错误；
C．R1、R2消耗的电功率之比为：
，
故C正确；
D．因为两电阻并联，所以
，
则
，
故D错误；
故选C。
17、A
【详解】地球磁场、条形磁铁磁场、通电螺线管磁场相似，中间没有磁性，两端磁性最强。通电直导线磁场分布是以通电直导线为圆心的一个个同心圆，越靠近通电直导线，磁性越强，磁场分布越密，与其他三种磁体磁场不同；
故选A。
18、D
【详解】已知甲、乙两灯的额定电压均为6V，由图可以看出：甲灯的额定电流为1A，乙灯的额定电流为0.5A．两灯串联后通过两灯的电流相等，要使其中一个灯泡正常发光，并保证电路安全，正常发光的应是额定电流较小的乙灯，所以电路的工作电流
I=0.5A。
由图可知
U甲=2V，U乙=6V，
则电源电压
U=U甲+U乙=2V+6V=8V。
答案为D．选项A、B、C不符合题意．
19、B
【解析】由图根据电源的正负极知道，电流从螺线管的左后方流入，右前方流出，由右手螺旋定则判定螺线管右端应为N极，左端为S极；因为同名磁极相互排斥、异名磁极相互吸引，所以，小磁针甲静止时N极指向左端，S极指向右，小磁针乙静止时N极指向右端，S极指向左，故只有B正确。
20、B
【详解】方法一：滑动变阻器滑片自a向b移动的过程中，R2的电阻变大→电路的总电阻就变大→由于电源电压不变，导致电路中的总电流变小→电流表A示数变小→依据U1=IR1，R1不变，I变小，所以U1变小→电压表U1示数变小→依据U2=U-U1，电源电压U不变，U1变小，所以U2变大．
方法二：串联电路中，即电压与电阻成正比，当滑动变阻器滑片自a向b移动的过程中，R2占总电阻的比例增大，分得电压也增大；R1占总电阻的比例减小，分得的电压也减小；电路中的电流随总电阻的增大而减小．
故选B．
21、D
【分析】（1）由图象，选择电压相同时，比较通过两电阻的电流，从而比较它们电阻的关系；
（2）由串联电路特点可知通过两电阻的电流关系，由U＝IR比较串联时两电阻的电压关系；
【详解】A. 由图可知,甲乙在电压相同时，通过甲的电流较大，由欧姆定律可知，甲电阻的阻值比乙电阻的阻值小，故A错误；B. 将甲、乙串联在电路中，串联电路中电流处处相等,由图象可知, 电流相等时，乙两端的电压大，故B不正确； C. 串联电路中电流处处相等，因此当甲、乙串联电路中时，通过甲的电流等于通过乙的电流，故C不正确．D. 将甲、乙并联后接电路中时，因并联电路中各支路两端的电压相等，由图象可知, 甲乙在电压相同时，通过甲的电流较大，故D正确．故选D.
22、D
【详解】ABC．只闭合开关S1和S2时，L1、L2并联，电流表测量的是干路电流，ABC均错误；
D．开关S1、S2和S3都闭合时，两灯均短路，电流表与电源两极直接连接，造成电源短路，电流表将烧坏，D正确。
故选D。
23、B
【分析】本题考查安全用电相关知识。
【详解】A．在电线上晾晒衣服有触电危险，不符合用电安全，故A项不符合题意；
B．用电器的金属外壳要接地，防止因用电器的金属外壳带电而发生触电事故，符合用电安全，故B项符合题意；
C．用湿毛巾擦正在工作的台灯有触电危险，不符合用电安全，故C项不符合题意；
D．有人触电要先切断电源再施救，而不能直接用手拉开，故D项不符合题意。
故选B。
24、D
【详解】AD．本实验是通过小车撞击木块，木块在水平面上通过的距离的大小来比较小车动能的大小的。如果水平面是光滑的，那么被撞击过后的木块是不会停下来的，而是会一直匀速运动下去，无法比较小车的动能大小。故A错误，D正确。
B．实验研究的对象是小车而不是木块，研究的是小车的动能。故B错误。
C．实验是探究动能大小与速度的关系，运用控制变量法，所以要用同一木块从不同的高度释放，这样小车达到水平面时的速度是不同的，如果让不同的小车从斜面同一高度由静止释放，这时候探究的是动能大小与质量的关系。故C错误。
25、D
【详解】电工胶带、塑料手柄、橡胶保护套这些都不容易导电，是绝缘体；电工刀刀片是金属制成的，金属容易导电，是导体；故选D。
26、A
【详解】由可得到，当额定电压相同时，额定功率越小，其电阻越大，所以“6V 3W”的小灯泡电阻比“6V 6W”的小灯泡电阻大，因为串联电路中的总电阻等于各分电阻之和，所以改接灯泡后，电路的总电阻变大，根据可知，电路中的电流变小，电阻R两端的电压也变小，因为串联电路中的总电压等于各分电压之和，并且电源电压不变，所以“6V 3W”的小灯泡两端电压是变大的，即大于6V，由可知，这时灯泡的电功率是变大的，即大于3W。
故选A。
27、A
【解析】由题意可知，电磁弹射器的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动。
A、电风扇的主要部件是电动机，是利用通电导体在磁场中受力而运动的原理工作的，故A符合题意；
B、手摇发电机的工作原理是电磁感应现象，故B不符合题意；
C、磁悬浮列车是利用了磁极间的相互作用规律来工作的，故C不符合题意；
D、电磁起重机是利用电流的磁效应工作的，故D不符合题意。
故选：A。
28、B
【解析】通电导体在磁场中受力的方向与两个因素有关：一个是磁场方向，另一个是电流方向。如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变；
AB．只改变一个影响因素，只改变磁场方向或电流方向，受力运动方向改变，但能量的转化是电能转化为机械能，故A错误，B正确；
CD．电流方向和磁场方向同时改变时，即两个影响因素同时改变时，受力运动方向不变，故CD错误。
29、D
【解析】A、该实验是奥斯特实验：当导线中通过电流时，小磁针发生偏转，实验现象表明电流周围存在磁场，即电生磁，这个现象叫做电流的磁效应，故A错误；
B、闭合开关，通电螺线管中的电流方向是“前上后下”，根据安培定则可知，螺线管的左端是N极，磁感线从N极出发经过小磁针时方向是向左的，则小磁针N极将向左偏转，故B错误；
C、而该装置演示的是，当导体在磁场中做切割磁感线运动时，导体中便会产生电流，所以该装置是研究电磁感应的，故C错误；
D、通电导线在磁场中受力而发生运动，将电能转化为机械能，故D正确．故选D．
30、A
【详解】A．法拉第发现了电磁感应现象，故A符合题意；
B．奥斯特发现了通电导体周围存在磁场，是第一个发现电流磁效应的科学家，故B不符合题意；
C．欧姆发现了电流、电压和电阻的关系，得到欧姆定律，故C不符合题意；
D．安培提出了著名的安培定律，故D不符合题意。
二、填空题（每空1分，共10题，20分）
31、1.2 0.3
【详解】[1][2]由电路图可知，两灯泡并联，电流表A1测干路中的电流，电流表A2测通过L2支路的电流，因并联电路中干路中电流等于各支路的电流之和，且两个电流表的指针在同一个位置，所以，电流表A1的量程为0∼3A，分度值为0.1A，干路中的电流I=1.5A，电流表A2的量程为0∼0.6A，分度值为0.02A，通过L2的电流I2=0.3A；则通过L1的电流：
I1=I-I2=1.5A-0.3A=1.2A．
32、2020.1 1200 150
【详解】[1]电能表的最后一位是小数，示数是2020.1kW•h；
[2]3000r/表示电能表每转1r，电路中消耗的电能为
；
[3]用电器2min 消耗的电能为
，
用电器的功率
。
33、蓄电池充电 电能转化为化学能
【解析】蓄电池充电时将电能转化为化学能，放电时将化学能转化为电能；
电风扇是利用通电导体在磁场中受力而转动的原理，将电能转化为机械能．
34、50
【详解】我国供生产和生活用的交流电，频率是50 Hz。
35、铜棒 化学能转化为电。
【解析】将铜棒和锌棒用导线连接后插入稀硫酸溶液中，锌能够与稀硫酸发生反应生成硫酸锌和氢气，该反应为自发进行的氧化还原反应，且为放热反应，所以能够形成原电池；锌为原电池的负极，铜为正极，原电池对外供电时能转化为化学能转化为电能。
36、电动机 通电导线在磁场中受力的作用
【详解】[1][2]电池板把光能转化为电能，由于该装置在太阳能提供电能的情况下运动，即将电能转化为机械能，故里面应该有一个电动机，它是利用通电导线在磁场中受力的作用的原理制成的。
37、1.25
【详解】由题意可知，和电阻串联时，电路中的电流为0.2A，因串联电路中总电阻等于各分电阻之和，所以，由可得，电源电压：
再把它们并联接入同一电路中时，因并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，所以，干路电流：
。
38、20
【详解】只闭合开关S1时：
U=I1R1=0.3A×10Ω=3V
再闭合开关S2时：
I2=I﹣I1=0.45A﹣0.3A=0.15A
39、S3 S1 、 S2 短路
【详解】当几个用电器首尾相接连入电路就形成串联；把几个用电器首首相接，尾尾相接，再连入电路，就形成并联；由图知道，要使灯泡L1、L2 串联，则应将两只灯泡首尾相连接到电源两端，则只能闭合S3；若要使灯泡L1、L2 并联，则应让电流分别流入两只灯泡，再汇合在同一导线中流回电源负极，所以需要闭合S1 、S2，断开S3；若所有开关都闭合，则电流会不经任何一只灯泡，直接从电源正极回到负极，即会出现电源短路．
40、负 绝缘体
【详解】[1]玻璃棒摩擦过的绸子带负电，用玻璃棒摩擦过的绸子靠近吸管，发现它们互相排斥，同种电荷相互排斥，说明吸管带负电荷；
[2]吸管上的电荷没有通过铁支架转移，说明吸管不容易导电，是绝缘体。
三、实验题（每空1分，共2题，15分）
41、匀速 3.2 62.5% 不变
【详解】(1)[1]实验中要竖直向上匀速拉动弹簧测力计，使钩码升高，此时，系统处于平衡状态，测力计示数才等于拉力大小。
(2)[2]由图乙可知，测力计分度值为0.2N，示数A为3.2N。
[3]有用功
总功
第2次机械效率为
B处数据应为 62.5%。
(3)[4]若将此滑轮组换一种绕绳方法，不计摩擦及绳重，额外功的来源是克服动滑轮自重做的功，额外功，有用功，总功为
此时滑轮组的机械效率
当用同一滑轮组提升相同的物体时，G动与G物均不变，由上式知，滑轮组的机械效率不变。
42、滑动变阻器未滑到最大阻值处 左 0.8 该数据对应滑动变阻器接入阻值超过滑动变阻器最大阻值
【详解】(1)[1]由图可知，此时滑动变阻器接入阻值最小，根据实验准则，在连接电路时，为保证电路安全，滑动变阻器滑片应滑到最大阻值处。
(2)[2]由图可知，电路为小灯泡与滑动变阻器串联电路，电压表测小灯泡两端电压，此时小灯泡两端电压为2.0V，小于额定电压2.5V，为使小灯泡两端电压增大，则由串联分压可知，应减小滑动变阻器接入阻值，滑动变阻器下端接左，故滑片应向左移。
[3]乙图电流表接小量程，读数为0.32A，则小灯泡额定功率为
P=UI=2.5V×0.32A=0.8W
(3)[4]电源电压为4V，则当电压表示数为1V时，由串联分压可知滑动变阻器两端电压为3V，串联电流相等为0.1A，则滑动变阻器接入阻值为
滑动变阻器最大阻值为20Ω，则可知该数据不是真实的。
四、计算题（每题10分，共2题，20分）
43、（1）3.36×106J；（2）4.0×106J；（3）84%
【详解】(1)水吸收的热量为
答：水吸收的热量为。
(2) 0.1m3的天然气完全燃烧放出的热量为
答：0.1m3的天然气完全燃烧放出的热量为。
(3)该燃气热水器的效率为
答：该燃气热水器的效率为84%。
44、 (1)0.2A；(2)24J；(3)50。
【分析】(1)根据串联电路的电流规律，由计算通过R的电流；
(2)根据计算1min内R0消耗的电能；
(3)计算R的阻值得到的大小，由图像可得空气质量。
【详解】(1)由图甲可知，R0和R串联，电压表测R0两端的电压，则通过R的电流：
；
(2)1min内R0消耗的电能：
；
(3)此时气敏电阻两端的电压：
，
此时气敏电阻的阻值：
，
则有：
，
由图像乙可知，此时空气质量指数为50。
答：(1)通过R的电流为0.2A；(1)1 min内R0消耗的电能为24J；(3)此时空气质量指数为50。
【点睛】
本题考查了串联电路的特点和欧姆定律、电能公式的应用，要能熟练运用公式，还要能从图像中找出有用信息。
一些常见物质的比热容[×103J/（kg•℃）]
水
4.2
水银
0.14
玻璃
0.84
钢铁
0.46
冰
2.1
酒精
2.4
木材
2.4
铜
0.39
煤油
2.1
沙石
0.92
铝
0.88
铅
0.13
蓖麻油
1.8
干泥土
0.84
实验次数
物体重力/N
提升高度/m
拉力/N
绳端移动的距离/m
机械效率η
1
3
0.1
2.0
0.3
50%
2
6
0.1
A
0.3
B
小灯泡的规格
电压表的示数U/V
电流表的示数I/A
电功率P/W
亮度
U额=2.5V
1.0
0.1
1
较暗
相关试卷
石家庄市裕华区40中学2023-2024学年物理九上期末经典模拟试题含答案： 这是一份石家庄市裕华区40中学2023-2024学年物理九上期末经典模拟试题含答案，共13页。试卷主要包含了答题时请按要求用笔，下列说法正确的是，下列操作符合安全用电原则的是等内容，欢迎下载使用。
河北省石家庄市裕华区实验中学2023-2024学年物理九年级第一学期期末统考试题含答案： 这是一份河北省石家庄市裕华区实验中学2023-2024学年物理九年级第一学期期末统考试题含答案，共13页。
2023-2024学年河北省石家庄市裕华区第四十中学物理九年级第一学期期末检测模拟试题含答案： 这是一份2023-2024学年河北省石家庄市裕华区第四十中学物理九年级第一学期期末检测模拟试题含答案，共8页。试卷主要包含了答题时请按要求用笔，下列说法中，正确的是等内容，欢迎下载使用。
