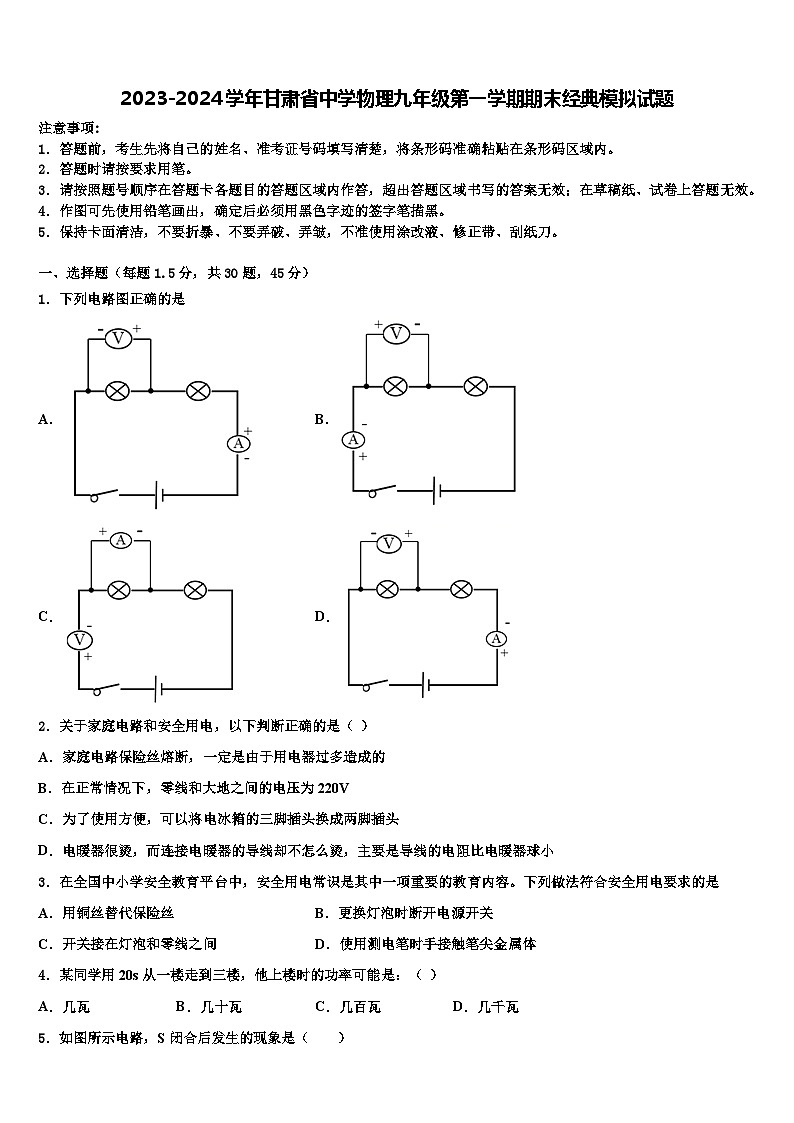

2023-2024学年甘肃省中学物理九年级第一学期期末经典模拟试题
展开
这是一份2023-2024学年甘肃省中学物理九年级第一学期期末经典模拟试题，共22页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．下列电路图正确的是
A．B．
C．D．
2．关于家庭电路和安全用电，以下判断正确的是（ ）
A．家庭电路保险丝熔断，一定是由于用电器过多造成的
B．在正常情况下，零线和大地之间的电压为220V
C．为了使用方便，可以将电冰箱的三脚插头换成两脚插头
D．电暖器很烫，而连接电暖器的导线却不怎么烫，主要是导线的电阻比电暖器球小
3．在全国中小学安全教育平台中，安全用电常识是其中一项重要的教育内容。下列做法符合安全用电要求的是
A．用铜丝替代保险丝B．更换灯泡时断开电源开关
C．开关接在灯泡和零线之间D．使用测电笔时手接触笔尖金属体
4．某同学用20s从一楼走到三楼，他上楼时的功率可能是：（ ）
A．几瓦B．几十瓦C．几百瓦D．几千瓦
5．如图所示电路，S闭合后发生的现象是（ ）
A．电流表烧坏，灯亮
B．电压表烧坏，灯不亮
C．电流表烧坏，灯不亮
D．两表都不会烧坏，灯不亮
6．甲和乙两灯泡的额定电压均为6V,若甲、乙两灯泡的电流随其两端电压变化的图像如图所示,现将两灯串联后接在某一电路中,要使其中一个灯泡正常发光,并保证电路安全,则电源电压最大为( )
A．6 VB．8 VC．10 VD．12 V
7．盛夏，炽热的阳光照在海面上，可是海水的温度变化并不大，这是因为
A．海水吸收的热量较多B．海水吸收的热量较少
C．海水的比热容较大D．海水的比热容较小
8．如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则（ ）
A．a、b均为电流表
B．a、b均为电压表
C．a为电流表，b为电压表
D．a为电压表，b为电流表

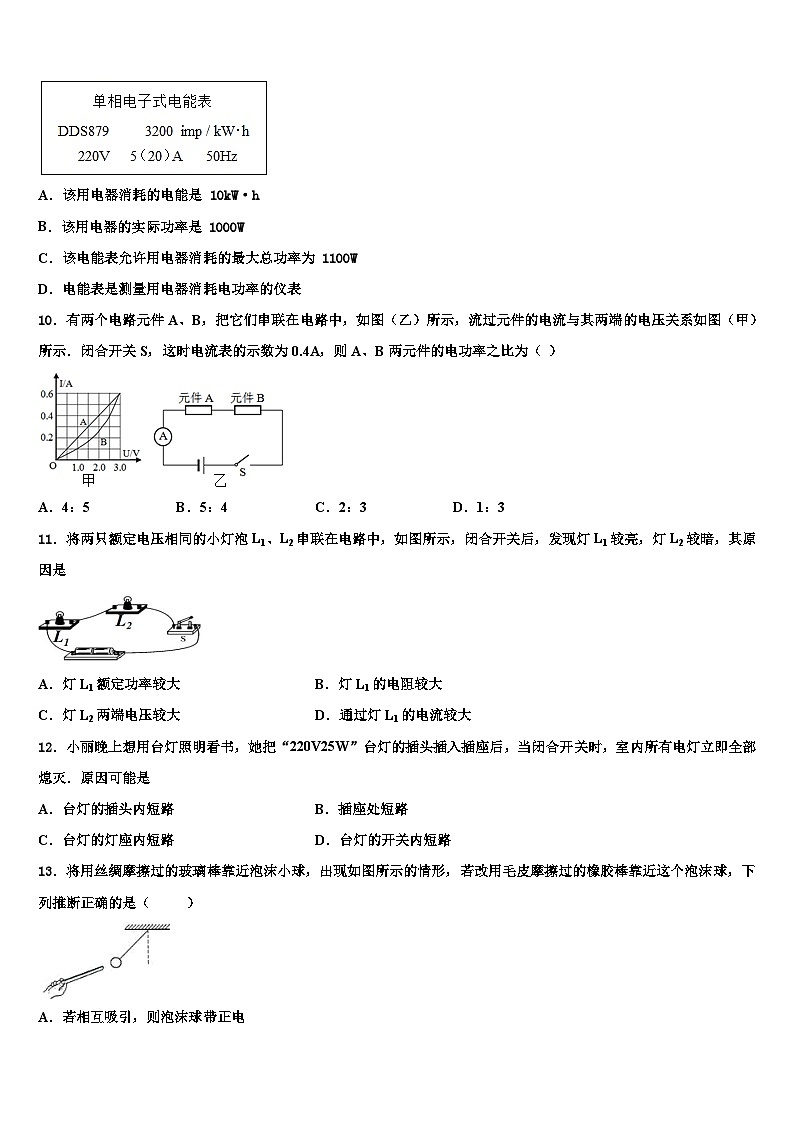

9．如图所示是某电能表表盘的部分数据（imp 表示电能表指示灯闪烁的次数）。当电路中某用电器单独工作 6min 时，电能表指示灯闪烁了 320 次。下列说法正确的是
A．该用电器消耗的电能是 10kW·h
B．该用电器的实际功率是 1000W
C．该电能表允许用电器消耗的最大总功率为 1100W
D．电能表是测量用电器消耗电功率的仪表
10．有两个电路元件A、B，把它们串联在电路中，如图（乙）所示，流过元件的电流与其两端的电压关系如图（甲）所示．闭合开关S，这时电流表的示数为0.4A，则A、B两元件的电功率之比为（ ）
A．4：5B．5：4C．2：3D．1：3
11．将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示，闭合开关后，发现灯L1较亮，灯L2较暗，其原因是
A．灯L1额定功率较大B．灯L1的电阻较大
C．灯L2两端电压较大D．通过灯L1的电流较大
12．小丽晚上想用台灯照明看书，她把“220V25W”台灯的插头插入插座后，当闭合开关时，室内所有电灯立即全部熄灭．原因可能是
A．台灯的插头内短路B．插座处短路
C．台灯的灯座内短路D．台灯的开关内短路
13．将用丝绸摩擦过的玻璃棒靠近泡沫小球，出现如图所示的情形，若改用毛皮摩擦过的橡胶棒靠近这个泡沫球，下列推断正确的是（ ）
A．若相互吸引，则泡沫球带正电
B．若相互吸引，则泡沫球不带电
C．若相互排斥，则泡沫球带正电
D．若相互排斥，则泡沫球不带电
14．在图中的四种情境中，人对物体做功的是 ( )
A．图甲中提着水桶在水平地面上匀速前进
B．图乙中扛着米袋在楼梯上静止不动
C．图丙中用力推着汽车模型在水平面上运动
D．图丁中举着杠铃原地不动
15．关于热机中的能量转化关系，下列说法中正确的是
A．热机是将机械能转化为内能的机器
B．热机是将内能转化为机械能的机器
C．热机是将燃料的化学能转化为机械能的机器
D．热机是利用化学能来做功，它是将化学能转化为内能
16．下列描述符合安全用电要求的是（ ）
A．家庭电路中安装空气总开关后，就绝对安全了
B．多个大功率用电器同时使用一个插座
C．电水壶金属外壳接地
D．手机充电时接打电话
17．如图甲电路中，电源电压保持不变，R1是定值电阻。当开关S闭合，滑动变阻器R2的滑片P由a端移动到b端，两电表示数图像如图乙所示，则下列说法中错误的是（ ）
A．电源电压为14V
B．R2的最大阻值是30Ω
C．滑片P由a向b恰好移动三分之一长度时R1的电功率为1.25W
D．滑片P在a端时，2min内R2消耗的电能是144J
18．智能指纹锁是利用计算机信息技术、电子技术、机械技术等多项技术于一体的高科技产品。它的“钥匙”是特定人的指纹（相当于开关S1）、磁卡（相当于开关S2）或应急钥匙（相当于开关S3），三者都可以单独使指纹锁内的电动机M工作而打开门锁。同学们根据上述电路特点设计了如图所示的四个电路图，其中符合设计要求的是
A．B．
C．D．
19．两只外形相同，额定电压都是220V，额定功率标记无法看清且额定功率相差较大的白炽灯，下面判断其额定功率大小的方法中，错误的是（ ）
A．将两灯泡串联接在220V电源上，亮度小的额定功率大
B．将两灯泡并联在220V的电源上，亮度小的额定功率小
C．看灯丝，灯丝较粗的额定功率小
D．测两灯泡的电阻，电阻小的额定功率大
20．如图，电源电压不变，R 是定值电阻。将一个“6 V 2 W”的小灯泡接在a、b 两点间，灯恰能正常发光：若换一个“6 V 3 W”的小灯泡接在 a、b 两点间，则
A．电阻 R 两端的电压保持不变B．小灯泡消耗的电功率等于 3 W
C．小灯泡消耗的电功率大于 3 WD．相同时间电阻 R 消耗的电能增大
21．一个标有“220V、40W”的灯泡接入某电路，测得通过它的电流是0.15A，则灯泡的实际功率
A．大于40WB．等于40WC．小于40WD．无法判断学
22．如图所示，电源电压保持不变，关于电路的工作情况，下列说法中正确的是（ ）
A．同时闭合两个开关，通过两只灯泡的电流一定相同
B．若电压表和电流表的位置对调，闭合S1、S2后，则两表都被烧坏
C．若先闭合S1，再闭合S2，电压表示数不变，电流表的示数变大
D．若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏
23．如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿，突然一个灯泡不亮，两表示数都变大，则电路出现的故障可能是（ ）
A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路
24．如图是一个运动员跳水的示意图，运动员经过①、②、③三个位置时，其重力势能（ ）
A．在①最大B．在②最大C．在③最大D．一样大
25．我国北方冬天家里都安装“暖气"通常用水作为传热物质，主要是因为水的
A．密度大B．密度小C．比热容大D．沸点高
26．如图所示的电路中，电源电压不变，滑动变阻器上标有“20 Ω 2 A”字样，开关闭合后，以下四个图像中，能正确表示R0两端的电压U与滑动变阻器连入电路中的电阻R之间关系的是
A．B．C．D．
27．一节普通新干电池的电压是（ ）
A．1伏B．1.5伏C．2伏D．3伏
28．生活中掌握一些安全用电的知识很有必要，以下做法中错误的是( )
A．有人触电时，用干燥的木棍挑开电线
B．电器设备失火时，先断开电源再灭火
C．打扫卫生时，不能用湿抹布擦灯泡和开关
D．保险丝可以用铜丝代替
29．如图甲所示电路的电源电压为3V，小灯泡的额定电压为2.5V，图乙是小灯泡的I--U图像．闭合开关S后，下列判断正确的是
A．滑动变阻器的滑片P向左滑动时，灯泡变暗
B．电流表示数为0.4A时，灯泡的电阻是25Ω
C．电压表示数为2.5V时，小灯泡的功率是1.25W
D．小灯泡正常发光时，滑动变阻器的电功率是0.25W
30．将甲、乙两个导体接入同一电路中，现测得通过甲、乙的电流相等，则这两个导体在电路中的连接方式
A．一定是并联的B．有可能是并联,也有可能是串联的
C．一定是串联的D．以上都不正确
二、填空题（每空1分，共10题，20分）
31．可以释放核能的核反应有轻原子核的______变和重原子核的_____变。目前人类能够有控制地使用核能，主要是利用原子核的___________变。
32．如图是电热饮水机电路原理图，已知R1 =20 Ω，R2 =100 Ω。饮水机工作时把电能转化为_____能，当开关S断开时，饮水机处于______状态（选填“保温”或“加热”），饮水机的保温功率与加热功率之比为___________。
33．如图所示，开关由断开到闭合时，电流表的示数将_______ ，电压表的示数将_______。
34．小明家电能表上个月底表盘数字是，这个月底表盘数字如图所示，可知他家本月用电___________度，他只让电视机工作，发现在5分钟内该电能表转盘转过了30转，则该电视机的实际功率为___________W。
35．小明在探究“物质的放热能力与哪些因素有关”时，分别用质量均1kg的水和另一种液体进行对比实验，并用图象对实验数据进行了处理，如图所示，实验过程中，水和另一种液体在相同时间内放出的热量相等，分析图象可以得出：______（选填“甲”或“乙”）物质为水，另一种液体的比热容为_____，这种液体在0～15min内放出的热量为______．
36．电与磁的联系可以由三个重要实验所证实，这三个实验分别如图、如图、如图所示。
（1）如图实验：①该实验证实了_____；②应用举例：_____。
（2）如图实验：①该实验证实了_____；②应用举例：_____。
（3）如图实验：①该实验证实了_____；②应用举例：_____。
37．小磁针自由静止时总是指向南北，说明地球周围存在______，磁悬浮列车是利用同名磁极相互_____原理。
38．如图，A灯标有“4V，4W”字样，B灯标有“4V，2W”字样，闭合开关，从右向左缓慢滑动变阻器滑片，直到其中一盏灯恰好正常发光，此时电压表的示数是___V，A灯和B灯的总功率是___W。
39．菜油最适宜的烹饪温度在150℃至180℃之间．用天然气将质量为0.02kg的菜油从室温20℃加热到170℃，天然气燃烧释放出的热量有60%被菜油吸收．则菜油吸收了_______J热量，燃烧了______m-3的天然气．（取c菜油= 2.0×103J·(kg·℃）-1，天然气的热值为4×107J/m3）
40．丝绸与玻璃棒相互摩擦后，玻璃棒带_____电，将玻璃棒靠近带负电的轻质小球时会相互_____（选填“排斥”或“吸引”）；验电器所利用的工作原理是_____。
三、实验题（每空1分，共2题，15分）
41．小致用如图所示的装置探究“电流产生的热量与哪些因素有关”．他把甲乙两容器中的电阻丝串联起来接到电源两端。
（1）一段时间后， _____（选填“甲"或“乙"）图中U形管中液而高度差大一些，由此可以得出电流通过导体时产生的热量与_____大小有关。
（2）在探究电流产生的热量与电流的关系时，在不改变原电路连接情况下，小致利用图内所示的装置完成实验。他已将A、E两个接线柱连接，你认为还应把F与_____（选填“B”、“C”或“D”）接线柱连接。
（3）在步骤（2）中，将丙装置接入电路，闭合开关一段时间后，只有乙、丙装置中U形管中液而出现高度差，而甲图的U形管中液柱高度并无变化，这可能是甲图容器中的电阻丝出现了_____（选填“断路”或“短路”）。
42．做“探究影响导体的电阻大小因素”实验时，所用4根电阻丝的材料和规格如表所示：
（1）实验所用电路如图所示，闭合开关后，在M、N之间分别接上不同导体，通过观察相关现象来比较导体电阻大小。关于此电路，下列_____（选填序号）是正确的。
A．电流表多余，观察灯泡的亮度即可判断导体电阻大小
B．灯泡多余，根据电流表示数即可判断导体电阻大小
C．灯泡和电流表同时使用更好，因为灯泡可以保护电路，防止烧坏电流表
（2）依次把M、N跟电阻丝A、B的两端连接，可以验证电阻与_____的关系。
（3）为了验证电阻与横截面积的关系，可依次把M、N跟_____（选填“A”“B”“C”或“D”）的两端相连。
（4）依次把M、N跟电阻丝C、D的两端连接，闭合开关后，与_____（选填“C“或“D”）端连接时，电流表的示数较大。
四、计算题（每题10分，共2题，20分）
43．如图的电路中，电阻R1的阻值为10Ω，闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.8A。求：
（1）电源电压是多少?
（2）电路消耗的总电功率？
44．太阳能热水器通过接受太阳光照射把太阳能转化为水的内能。某品牌太阳能热水器（如图）某天的信息如表，其中太阳辐射功率是指1h内投射到1m2面积上的太阳能。则：
（1）水在8h内吸收的热量是多少？
（2）水吸收的热量相当于完全燃烧多少热值为4.2×107J/m3的天然气？
（3）太阳能热水器的能量转化效率是多少？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
【解析】A．此图中，电压表的正负接线柱接反了，故A项不符合题意；
B．此图中，电流表串联，电压表并联，且正负接线柱都是正确的，故B项符合题意；
C．此图中电压表串联在电路中，故C项不符合题意；
D．此图中，电流表的正负接线柱接反了，故D项不符合题意。
2、D
【详解】A．家庭电路保险丝熔断的原因有两个，分别是短路和用电器的总功率过大，所以，保险丝熔断不一定是由于用电器接的过多造成的，故A错误；
B．火线和零线之间电压为220V，零线与大地间电压为0V，故B错误；
C．有金属外壳的用电器在使用时，为了安全都要用三脚插头，因为一旦发生漏电事故，地线可将人体短路，防止人触电，所以，不能换成两脚插头，故C错误；
D．电暖气很烫，而导线不怎么烫，是由于导线的电阻小，由焦耳定律Q=I2 Rt知道，在电流和通电时间相同时，电阻小产生的热量小，故D正确。
3、B
【解析】铜丝熔点较高不可作为保险丝替代品；更换灯泡是应断开电压以防触电；开关应接在用电器与火线之间；使用测电笔时手应接触测电笔尾，不可接触笔尖，否则会发生触电危险。
4、C
【详解】一个学生的质量为50kg，每一层楼的高度为3m，从一楼走到三楼，上升的高度为6m，
则克服重力做的功为：W=Gh=mgh=50kg×10N/kg×6m=3000J，所以他上楼时的功率：P=W/ t =3000J/ 20s =150W．
5、D
【详解】当开关闭合时，电压表串联在电路中，因为电压表的内阻很大，所以电路中的电流很小，电流表无示数，故两表和灯泡都不会烧坏，并且灯泡不发光。
故ABC项不符合题意，D项符合题意。
6、B
【详解】由图象可知：灯泡甲正常工作时的灯泡两端的电压U=6V，电流为1A，灯泡乙正常工作时的灯泡两端的电压U=6V，电流为0.5A，将两灯串联后接在某一电路中，由于串联电路中各处的电流相等，所以将两灯串联后接在某一电路中，要使其中一个灯泡正常发光时，电路的最大电流为0.5A；由图象可知，当电路中电流为0.5A时，应两灯泡的电压分别U甲=2V，U乙=6V，电源最大电压U=U甲+U乙=2V+6V=8V．
7、C
【详解】盛夏，炽热的阳光照在海面上，由于海水的比热容比较大，相同条件下，海水的温度变化比其他物质的温度变化小，故选C。
8、C
【详解】A．若a、b均为电流表，L1和L2被短路不发光，故A不符合题意；
B．若a、b均为电压表，L2被短路不发光，故B不符合题意；
C．若a为电流表，b为电压表，L1和L2并联，两灯都能发光，故C符合题意；
D．若a为电压表，b为电流表，L2被短路不发光，故D不符合题意。
故选C。
9、B
【解析】A.该用电器消耗的电能：，故错误；
B.，该用电器的实际功率：，故正确；
C.该电能表允许用电器消耗的最大总功率为：，故错误；
D.电能表是测量用电器消耗电功的仪表，故错误。
故选B.
10、A
【详解】由图示电路图可知，两元件串联，通过它们的电流相等，由图甲所示图象可知，电流为1．4A时，A、B两元件两端的电压分别为2．1V、2．5V，两元件的电功率之比：。
故选A．
11、B
【详解】串联电路的电流处处相等，如图两个灯泡是串联的，闭合开关后，发现灯L1较亮，灯L2较暗，说明灯泡L1的实际功率大，根据P=I2R可知，灯泡L1的电阻比L2的电阻大．
根据U=IR可知，灯泡L1两端的电压大．
根据，两个灯泡的额定电压相等，灯泡L1的电阻大，额定功率小．
故ACD错误，B正确．
12、C
【详解】A、若台灯的插头内短路，则插上插头后保险丝立即烧断，故A不符合题意；
B、若插座处短路，则没有插台灯时，保险丝就烧断，故B不符合题意；
C、台灯的灯座内短路，当插头插入插座时，若闭合开关，会造成电源短路，使保险丝烧断或跳闸，使室内电灯立即全都熄灭；故C正确．
D、若台灯的开关处有短路，则台灯插头插入插座时，台灯立即发光，而室内所有电灯不会熄灭；故D错误．
13、B
【分析】(1)带电体具有吸引轻小物体的特性，无论物体带正电还是负电都可以吸引轻小物体；(2)电荷间的相互作用：同种电荷相互排斥，异种电荷相互吸引。
【详解】用丝绸摩擦过的玻璃棒带正电，吸引泡沫小球，说明小球可能带负电，也可能不带电；毛皮摩擦过的橡胶棒带负电，若相互吸引则说明泡沫小球不带电；若相互排斥，则说明小球带负电，故选B。
14、C
【详解】A．提着水桶在水平地面上匀速前进，人给水桶一个向上的力，水桶向上没有移动距离，人对水桶没有做功。故A项不符合题意；
B．图乙中扛着米袋在楼梯上静止不动时，人给米袋一个支持力，但在支持力的方向上没有移动距离，人对米袋没有做功；故B项不符合题意；
C．用力推汽车模型，汽车模型在水平面上运动，人给汽车模型一个向前的力，汽车模型向前移动了距离，所以人对汽车模型做了功。故C项符合题意；
D．举着杠铃原地不动，人给杠铃一个向上的力，杠铃向上没有移动距离，人对杠铃没有做功。故D项不符合题意；
15、B
【解析】热机是将内能转化为机械能的机器，所以B正确。
16、C
【详解】A．空气开关可以起到一定的安全作用，但也不是绝对安全的，故A错；
B．同时在一个插座上使用多个大功率的用电器，容易因电流过大烧毁插座而引起火灾，故B错；
C．有金属外壳的用电器在使用时，金属外壳一定要接地，故C正确；
D．手机充电时打电话，容易引起电流过大，而引起爆炸，故D错误。
应选C。
17、A
【解析】A．由图甲知，当滑片在b端时，滑动变阻器接入电路中的电阻为0Ω，电路为R的简单电路，电路中的电阻最小，电流最大，由图象乙知电源的电压：
此时电路中的电流：I=0.5A，根据欧姆定律可得R1的阻值：
故错误；
B．当滑片位于a端时，滑动变阻器接入电路中的电阻最大，电压表的示数最小，电路中的电流最小，由图象知，此时U′1=4V，电路中电流I′=0.2A，由串联电路特点和欧姆定律可得，R2的最大阻值：
故正确；
C．P由a向b恰好移动三分之一长度时，则R2的 接入电路中，此时电路中电流：
所以R1的电功率：
故正确；
D．P在a端时，由B项解答可知电路中电流I′=0.2A，此时U′1=4V，则2分钟内R2消耗的电能：
故正确。
故选A。
18、D
【详解】由题意可知，三个开关中任意一个开关闭合，电动机均能工作，则三个开关应并联再与电动机串联接入电路，故选D。
19、C
【详解】A．将两灯泡串联接在220V电源上，流过灯泡的电流都相同，亮度小的，电功率小，根据可知，电阻小，再根据可知，在额定电压下，额定功率大，即亮度小的额定功率大，A正确，不合题意；
B．将两灯泡并联在220V的电源上，灯泡两端的电压是额定电压，那么灯泡的功率是额定功率，那么这情况下亮度小的额定功率小，B正确，不合题意；
C．长度和材料一样，灯丝较粗的，电阻较小，根据可知，额定电压下，对应的电功率较大，即灯丝较粗的额定功率大，C错误，符合题意；
D．测两灯泡的电阻，根据可知，额定电压下，电阻较小，则对应的额定功率较大，D正确，不合题意。
20、D
【详解】AD．因改接为"6 V 3 W"灯泡后，灯泡的电阻变小，则电路中的总电阻变小，由欧姆定律可知，电路中的电流变大，通过电阻R的电流增大，由U = IR可知，电阻R两端的电压增大，再根据W= 可知，相同时间电阻 R 消耗的电能增大。故A错误、D正确；
BC．由灯泡的铭牌可知，两灯泡的额定电压相等，有功率公式P=可知，额定功率为3W的灯泡的电阻小于额定功率为2W灯泡的电阻，因串联电路中电阻越小，分得的电压越小，所以，改接为"6 V 3 W "灯泡后，灯泡两端的电压变小，小于6 V，则这只灯泡消耗的功率小于3 W，故BC错误。
21、B
【详解】根据P=得，灯泡的电阻为
R==1210Ω
通过它的电流是0.15A时灯泡的实际功率为
P′=I2R=(0.15A)2×1210Ω=27.225W＜40W
故选B。
22、C
【详解】A．同时闭合两个开关，两灯并联，由并联电路电压的规律，两灯电压相同，两灯的规格不一定相同，由欧姆定律I=可知，通过两只灯泡的电流不一定相同，A错误；
B．若电压表和电流表的位置对调，电压表串联在电路中，电流表与L1并联，因电压表内阻很大，电路的电流很小，两表都不会被烧坏，B错误；
C．若先闭合S1，为L1的简单电路，电压表测电源电压，电流表测电路的电流；再闭合S2，两灯并联，电压表测电源电压，电压表示数不变；而此时电流表测干路电流，因通过L1的电流不变，根据并电路电流的规律，电流表的示数变大，C正确；
D．若灯L1被短路，闭合S1、S2后，则灯L2也会短路，灯L2不亮，造成电流表损坏和电源短路，D错误。
故选C。
23、D
【详解】AC．电路为串联电路，电流表示数变大，说明电路没有断路出现，选项AC错；
B．电压表测量电压，若短路测电压表示数为0而不是变大，所以选项B错；
D．若短路，则本来两个灯泡串联，电压表测量电压小于电源电压，短路后，电压等于电源电压，所以电压表示数变大，电流表示数变大，选项D对。
24、B
【详解】物体由于被举高而具有的能量叫做重力势能，重力势能大小与物体质量和高度有关，由图中可知，人质量不变，②位置时高度最高，所以重力势能在②位置最大。
故选B。
25、C
【详解】因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，取暖效果好，所以暖气装置中用水来供热。 故选C。
26、D
【详解】当滑动变阻器的滑片向右移动时，滑动变阻器的电阻变大，总电阻变大，根据，电流中电流变小；根据，电阻R0的阻值不变，电流变小，所以电压减小，所以电压表示数变小；当滑动变阻器全部接入电路后，电阻最大，但电压表测量的是定值电阻的电压，不可能为零，选D。
27、B
【详解】一节干电池的电压为1.5V，故B正确、ACD错误．故选B.
28、D
【详解】A．发现有人触电，一定先切断电源，或者可以用干燥的木棍挑开电线。故A正确，不符合题意；
B．发现家用电器或导线失火时，不要直接去救援，因为人在救援时可能直接或间接接触火线，发生触电事故，一定先切断电源，然后救火。故B正确，不符合题意；
C．湿抹布容易导电，直接擦灯泡和开关，可能引起触电，故C正确，不符合题意；
D．用铜丝代替保险丝，当电路电流过大时，不能自动熔断而保护电路，故D错误，符合题意。
故选D。
29、D
【详解】由电路图可知，灯泡与滑动变阻器串联，且电压表测量滑动变阻器电压，当滑片向左滑时，接入电阻变小，电流变大，则灯泡变亮；由坐标图可知，当电流为0.4A时，灯泡电压为1V，由欧姆定律计算可得灯泡此时电阻为2.5；总电压为3V，则当电压表示数为2.5V时，灯泡电压为0.5V，由坐标图可知此时电流为0.3A，则功率 ；小灯泡正常发光时电压为2.5V，由坐标图得电流为0.5A，总电压为3V，则滑动变阻器电压为0.5V，其功率为 ．
30、B
【解析】因串联电路电流处处相等，所以两只灯泡串联时，用电流表测得通过这两只灯泡的电流相等；两只灯泡并联时，两只灯泡两端的电压相等，如果它们的规格相同，根据欧姆定律可得通过这两只灯泡的电流也会相等。因此这两只灯泡可能是串联，也可能是并联。
二、填空题（每空1分，共10题，20分）
31、聚 裂 裂
【解析】较轻的原子核结合成较重的原子核的一种核反应叫做核聚变，重的原子核分裂成较轻的原子核的一种核反应叫做核裂变，目前人类能够有控制地使用核能，主要是利用原子核的裂变。【点睛】
32、内 保温 1:6
【详解】[1]饮水机工作时，消耗电能，产生内能，把电能转化为内能。
[2]当开关闭合时，电路为R1的简单电路，当开关断开时，R1与R2串联，两电阻串联时总电阻最大，由P=可知电路中的总功率最小，处于保温状态。
[3]当开关闭合时，电路为R1的简单电路，电路的电阻最小，由P=可知电路中的总功率最大，处于加热状态，饮水机的保温功率与加热功率之比
33、变小 变大
【分析】由电路图可知，开关断开时，两电阻串联，电压表测电阻R2两端电压，电压表示数小于电源电压，电流表测电路电流。
【详解】[1]闭合开关后，由于电流表所在支路被短路，没有电流流过电流表，电流表示数为零，电流表示数变小；
[2]开关闭合时，R1被短路，只有R2接入电路，电压表测电源电压，电压表示数等于电源电压，因此电压表示数变大。
34、100 120
【详解】[1]由图中表盘数字可知，小明家本月用电
1362.5kW∙h-1262.5kW∙h=100kW∙h
[2]根据表盘数字可知，电视机在5分钟内消耗的电能
电视机的实际功率为
35、甲 2.1×103J/（kg•℃） 4.2×104J
【解析】（1）时间相等时，两种液体放出的热量相等，由图示可以看出，乙液体的温度降低的快，甲液体温度降低慢；利用热量的计算公式Q吸=cm△t可知，在质量相等、初温相同、放热也相同的情况下，谁的温度降低得快，它的比热容小；所以，甲液体的比热容大，所以若A、B两种液体中，一种液体是水，则这种液体一定是甲液体，由图可知：液体的初温是20℃，加热15分钟后甲液体的末温是40℃，则水放出的热量：Q放=c水m水（t水﹣t0）=4.2×103J/（kg•℃）×m×（60℃﹣40℃）；（2）由题知，而水和液体的质量相同，即m水=m乙，c水m水△t=c乙m（60℃﹣20℃）=4.2×103J/（kg•℃）×m×（60℃﹣40℃），解得c乙=2.1×103J/（kg•℃）；（3）读图可得，乙在15min内由60℃降低到20℃，降低的温度是60℃﹣20℃=40℃，所以乙放出的热量Q放=cm△t=2.1×103J/（kg•℃）×kg×40℃=8.4×104J．
【考点定位】探究比热容的实验
36、通电导线周围产生磁场 电磁铁 通电导线在磁场中产生力的作用 电动机 闭合电路中的一部分在磁场中做切割磁感线运动时产生感应电流 发电机
【解析】（1）图1实验中通电后小磁针发生偏转，能证明通电导体在其周围产生磁场，利用这个原理造出了电磁铁。
（2）图2实验将导线放在磁铁中，观察通电后导体发生了运动，即通电导体在磁场中受到力的作用；利用这个原理造出了电动机。
（3）图3实验将导线和电流表相连，发现导体运动时电流表内部产生电流，即闭合电路中的一部分导体在磁场做切割磁感线运动时产生感应电流；这是发电机的原理图。
37、磁场 排斥
【详解】[1]磁体间的相互作用都是通过看不见而又客观存在的磁场而发生的，小磁针自由静止时总是指向南北，说明地球周围存在着磁场；
[2]磁极间的相互作用规律是同名磁极相互排斥，异名磁极相互吸引，磁悬浮列车利用同名磁极相互排斥，使列车与轨道彼此分离，减小了摩擦，而提高车速。
38、6 3
【详解】[1]两灯泡的额定电流分别为
===1A，===0.5A
两灯泡的电阻分别为
===4，===8
由图可知两灯串联，而串联电路中各处的电流相等，所以从右向左缓慢滑动变阻器滑片，直到其中一盏灯恰好正常发光时（B灯先正常发光），电路中的电流为0.5A，又因为串联电路中总电阻等于各分电阻之和，故电压表的示数
U=IB(RA+RB)=0.5A×(4+8)=6V
[2]此时电路中的功率
P=UI=6V×0.5A=3W
39、6×103 2.5×10-4
【详解】Q吸=cmΔt=2.0×103J·(kg·℃）-1×0.02kg×（170℃-20℃）=6×103J；
天然气燃烧放出热量Q放=Q吸/η=6×103J/60％=104J；又Q放=qV得：V=Q放/q=104J/4×107J/m3=2.5×10-4m3.
40、正 吸引 同种电荷互相排斥
【详解】[1]丝绸摩擦过的玻璃棒带正电荷；
[2]根据电荷相互作用的规律可知，异种电荷互相吸引，将带正电的玻璃棒靠近带负电的轻质小球时会相互吸引；
[3]验电器所利用的工作原理是同种电荷互相排斥。
三、实验题（每空1分，共2题，15分）
41、乙 电阻 D 短路
【详解】(1)[1][2] 一段时间后，乙图中U形管中液而高度差大一些，说明在相同时间内乙中的电阻丝发热量比甲中的电阻丝发热量要大，因为两根电阻丝是串联的，所以通过它们的电流是相同的，但是它们的电阻丝的阻值是不相同的，由此可以得出电流通过导体时产生的热量与电阻大小有关。
(2)[3]在探究电流产生的热量与电流的关系时，在不改变原电路连接情况下，应该使得通过两根阻值都为5Ω的电阻丝的电流不同，所以在之前串联电路不变的情况下，应将第二根阻值为5Ω的电阻丝并联在它们两端，所以将A、E两个接线柱连接之后，还应把F与D接线柱连接。
(3)[4]因为乙、丙装置中U形管中液而出现高度差，所以肯定有电流通过乙、丙装置中U形管中的电阻丝，所以电路是通的，甲图容器中的电阻丝不可能是断路，且甲图的U形管中液柱高度并无变化，所以甲图容器中的电阻丝出现了短路故障。
42、C 材料 A、C C
【详解】(1)[1]在M、N之间分别接上不同的导体，则通过观察电流表示数来比较导体电阻的大小。同时灯泡可以保护电路，从而防止烧坏电流表。故A、B项错误，C项正确；
故选C。
(2)[2]依次把M、N跟电阻丝A、B的两端连接，A、B的长度和横截面积相同，材料不同，可以验证电阻与材料的关系；
(3)[3]验证导体的电阻可能与导体的横截面积有关，应控制导体材料与长度相同而横截面积不同，由表中数据可知，应选编号为A、C的两根电阻丝进行实验；
(4)[4]依次把M、N跟电阻丝C、D的两端连接，C、D的材料、横截面积都相同，长度不同，C的长度较短，电阻较小，闭合开关后，与C端连接时电阻小，则电流表的示数较大。
四、计算题（每题10分，共2题，20分）
43、 (1)3V；(2)3.3W。
【详解】(1)由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A2测R2支路的电流。因并联电路中各支路两端的电压相等，电源的电压：
U=I1R1=0.3A×10Ω=3V；
(2)因并联电路中干路电流等于各支路电流之和，所以，干路电流：
I=I1+I2=0.3A+0.8A=1.1A，
则电路消耗的总功率：
P=UI=3V×1.1A=3.3W。
答：(1)电源电压是3V；
(2)电路消耗的总电功率为3.3W。
44、（1）（2）0.4m3（3）50%
【详解】(1)水在8h内吸收的热量（有用能量）：
(2)由题知
需要完全燃烧天然气的体积：
(3)8h太阳能热水器吸收的太阳能（总能量）：
太阳能热水器的能量转化效率：
答：(1)水在8h内吸收的热量为；
(2)水吸收的热量相当于完全燃烧0.4m3热值为4.2×107J/m3的天然气；
(3)该太阳能热水器的能量转化效率为50%。
编号
材料
长度（m）
横截面积（mm2）
A
镍铬合金
0.25
2.0
B
锰铜合金
0.25
2.0
C
镍铬合金
0.25
1.0
D
镍铬合金
0.50
1.0
太阳照射的时间
装水质量
吸热的面积
水升高的温度
水的比热容
太阳辐射功率
8h
100kg
2.5m2
40℃
4.2×103J/（kg•℃）
1.68×106J/（m2•h）
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．下列电路图正确的是
A．B．
C．D．
2．关于家庭电路和安全用电，以下判断正确的是（ ）
A．家庭电路保险丝熔断，一定是由于用电器过多造成的
B．在正常情况下，零线和大地之间的电压为220V
C．为了使用方便，可以将电冰箱的三脚插头换成两脚插头
D．电暖器很烫，而连接电暖器的导线却不怎么烫，主要是导线的电阻比电暖器球小
3．在全国中小学安全教育平台中，安全用电常识是其中一项重要的教育内容。下列做法符合安全用电要求的是
A．用铜丝替代保险丝B．更换灯泡时断开电源开关
C．开关接在灯泡和零线之间D．使用测电笔时手接触笔尖金属体
4．某同学用20s从一楼走到三楼，他上楼时的功率可能是：（ ）
A．几瓦B．几十瓦C．几百瓦D．几千瓦
5．如图所示电路，S闭合后发生的现象是（ ）
A．电流表烧坏，灯亮
B．电压表烧坏，灯不亮
C．电流表烧坏，灯不亮
D．两表都不会烧坏，灯不亮
6．甲和乙两灯泡的额定电压均为6V,若甲、乙两灯泡的电流随其两端电压变化的图像如图所示,现将两灯串联后接在某一电路中,要使其中一个灯泡正常发光,并保证电路安全,则电源电压最大为( )
A．6 VB．8 VC．10 VD．12 V
7．盛夏，炽热的阳光照在海面上，可是海水的温度变化并不大，这是因为
A．海水吸收的热量较多B．海水吸收的热量较少
C．海水的比热容较大D．海水的比热容较小
8．如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则（ ）
A．a、b均为电流表
B．a、b均为电压表
C．a为电流表，b为电压表
D．a为电压表，b为电流表
9．如图所示是某电能表表盘的部分数据（imp 表示电能表指示灯闪烁的次数）。当电路中某用电器单独工作 6min 时，电能表指示灯闪烁了 320 次。下列说法正确的是
A．该用电器消耗的电能是 10kW·h
B．该用电器的实际功率是 1000W
C．该电能表允许用电器消耗的最大总功率为 1100W
D．电能表是测量用电器消耗电功率的仪表
10．有两个电路元件A、B，把它们串联在电路中，如图（乙）所示，流过元件的电流与其两端的电压关系如图（甲）所示．闭合开关S，这时电流表的示数为0.4A，则A、B两元件的电功率之比为（ ）
A．4：5B．5：4C．2：3D．1：3
11．将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示，闭合开关后，发现灯L1较亮，灯L2较暗，其原因是
A．灯L1额定功率较大B．灯L1的电阻较大
C．灯L2两端电压较大D．通过灯L1的电流较大
12．小丽晚上想用台灯照明看书，她把“220V25W”台灯的插头插入插座后，当闭合开关时，室内所有电灯立即全部熄灭．原因可能是
A．台灯的插头内短路B．插座处短路
C．台灯的灯座内短路D．台灯的开关内短路
13．将用丝绸摩擦过的玻璃棒靠近泡沫小球，出现如图所示的情形，若改用毛皮摩擦过的橡胶棒靠近这个泡沫球，下列推断正确的是（ ）
A．若相互吸引，则泡沫球带正电
B．若相互吸引，则泡沫球不带电
C．若相互排斥，则泡沫球带正电
D．若相互排斥，则泡沫球不带电
14．在图中的四种情境中，人对物体做功的是 ( )
A．图甲中提着水桶在水平地面上匀速前进
B．图乙中扛着米袋在楼梯上静止不动
C．图丙中用力推着汽车模型在水平面上运动
D．图丁中举着杠铃原地不动
15．关于热机中的能量转化关系，下列说法中正确的是
A．热机是将机械能转化为内能的机器
B．热机是将内能转化为机械能的机器
C．热机是将燃料的化学能转化为机械能的机器
D．热机是利用化学能来做功，它是将化学能转化为内能
16．下列描述符合安全用电要求的是（ ）
A．家庭电路中安装空气总开关后，就绝对安全了
B．多个大功率用电器同时使用一个插座
C．电水壶金属外壳接地
D．手机充电时接打电话
17．如图甲电路中，电源电压保持不变，R1是定值电阻。当开关S闭合，滑动变阻器R2的滑片P由a端移动到b端，两电表示数图像如图乙所示，则下列说法中错误的是（ ）
A．电源电压为14V
B．R2的最大阻值是30Ω
C．滑片P由a向b恰好移动三分之一长度时R1的电功率为1.25W
D．滑片P在a端时，2min内R2消耗的电能是144J
18．智能指纹锁是利用计算机信息技术、电子技术、机械技术等多项技术于一体的高科技产品。它的“钥匙”是特定人的指纹（相当于开关S1）、磁卡（相当于开关S2）或应急钥匙（相当于开关S3），三者都可以单独使指纹锁内的电动机M工作而打开门锁。同学们根据上述电路特点设计了如图所示的四个电路图，其中符合设计要求的是
A．B．
C．D．
19．两只外形相同，额定电压都是220V，额定功率标记无法看清且额定功率相差较大的白炽灯，下面判断其额定功率大小的方法中，错误的是（ ）
A．将两灯泡串联接在220V电源上，亮度小的额定功率大
B．将两灯泡并联在220V的电源上，亮度小的额定功率小
C．看灯丝，灯丝较粗的额定功率小
D．测两灯泡的电阻，电阻小的额定功率大
20．如图，电源电压不变，R 是定值电阻。将一个“6 V 2 W”的小灯泡接在a、b 两点间，灯恰能正常发光：若换一个“6 V 3 W”的小灯泡接在 a、b 两点间，则
A．电阻 R 两端的电压保持不变B．小灯泡消耗的电功率等于 3 W
C．小灯泡消耗的电功率大于 3 WD．相同时间电阻 R 消耗的电能增大
21．一个标有“220V、40W”的灯泡接入某电路，测得通过它的电流是0.15A，则灯泡的实际功率
A．大于40WB．等于40WC．小于40WD．无法判断学
22．如图所示，电源电压保持不变，关于电路的工作情况，下列说法中正确的是（ ）
A．同时闭合两个开关，通过两只灯泡的电流一定相同
B．若电压表和电流表的位置对调，闭合S1、S2后，则两表都被烧坏
C．若先闭合S1，再闭合S2，电压表示数不变，电流表的示数变大
D．若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏
23．如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿，突然一个灯泡不亮，两表示数都变大，则电路出现的故障可能是（ ）
A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路
24．如图是一个运动员跳水的示意图，运动员经过①、②、③三个位置时，其重力势能（ ）
A．在①最大B．在②最大C．在③最大D．一样大
25．我国北方冬天家里都安装“暖气"通常用水作为传热物质，主要是因为水的
A．密度大B．密度小C．比热容大D．沸点高
26．如图所示的电路中，电源电压不变，滑动变阻器上标有“20 Ω 2 A”字样，开关闭合后，以下四个图像中，能正确表示R0两端的电压U与滑动变阻器连入电路中的电阻R之间关系的是
A．B．C．D．
27．一节普通新干电池的电压是（ ）
A．1伏B．1.5伏C．2伏D．3伏
28．生活中掌握一些安全用电的知识很有必要，以下做法中错误的是( )
A．有人触电时，用干燥的木棍挑开电线
B．电器设备失火时，先断开电源再灭火
C．打扫卫生时，不能用湿抹布擦灯泡和开关
D．保险丝可以用铜丝代替
29．如图甲所示电路的电源电压为3V，小灯泡的额定电压为2.5V，图乙是小灯泡的I--U图像．闭合开关S后，下列判断正确的是
A．滑动变阻器的滑片P向左滑动时，灯泡变暗
B．电流表示数为0.4A时，灯泡的电阻是25Ω
C．电压表示数为2.5V时，小灯泡的功率是1.25W
D．小灯泡正常发光时，滑动变阻器的电功率是0.25W
30．将甲、乙两个导体接入同一电路中，现测得通过甲、乙的电流相等，则这两个导体在电路中的连接方式
A．一定是并联的B．有可能是并联,也有可能是串联的
C．一定是串联的D．以上都不正确
二、填空题（每空1分，共10题，20分）
31．可以释放核能的核反应有轻原子核的______变和重原子核的_____变。目前人类能够有控制地使用核能，主要是利用原子核的___________变。
32．如图是电热饮水机电路原理图，已知R1 =20 Ω，R2 =100 Ω。饮水机工作时把电能转化为_____能，当开关S断开时，饮水机处于______状态（选填“保温”或“加热”），饮水机的保温功率与加热功率之比为___________。
33．如图所示，开关由断开到闭合时，电流表的示数将_______ ，电压表的示数将_______。
34．小明家电能表上个月底表盘数字是，这个月底表盘数字如图所示，可知他家本月用电___________度，他只让电视机工作，发现在5分钟内该电能表转盘转过了30转，则该电视机的实际功率为___________W。
35．小明在探究“物质的放热能力与哪些因素有关”时，分别用质量均1kg的水和另一种液体进行对比实验，并用图象对实验数据进行了处理，如图所示，实验过程中，水和另一种液体在相同时间内放出的热量相等，分析图象可以得出：______（选填“甲”或“乙”）物质为水，另一种液体的比热容为_____，这种液体在0～15min内放出的热量为______．
36．电与磁的联系可以由三个重要实验所证实，这三个实验分别如图、如图、如图所示。
（1）如图实验：①该实验证实了_____；②应用举例：_____。
（2）如图实验：①该实验证实了_____；②应用举例：_____。
（3）如图实验：①该实验证实了_____；②应用举例：_____。
37．小磁针自由静止时总是指向南北，说明地球周围存在______，磁悬浮列车是利用同名磁极相互_____原理。
38．如图，A灯标有“4V，4W”字样，B灯标有“4V，2W”字样，闭合开关，从右向左缓慢滑动变阻器滑片，直到其中一盏灯恰好正常发光，此时电压表的示数是___V，A灯和B灯的总功率是___W。
39．菜油最适宜的烹饪温度在150℃至180℃之间．用天然气将质量为0.02kg的菜油从室温20℃加热到170℃，天然气燃烧释放出的热量有60%被菜油吸收．则菜油吸收了_______J热量，燃烧了______m-3的天然气．（取c菜油= 2.0×103J·(kg·℃）-1，天然气的热值为4×107J/m3）
40．丝绸与玻璃棒相互摩擦后，玻璃棒带_____电，将玻璃棒靠近带负电的轻质小球时会相互_____（选填“排斥”或“吸引”）；验电器所利用的工作原理是_____。
三、实验题（每空1分，共2题，15分）
41．小致用如图所示的装置探究“电流产生的热量与哪些因素有关”．他把甲乙两容器中的电阻丝串联起来接到电源两端。
（1）一段时间后， _____（选填“甲"或“乙"）图中U形管中液而高度差大一些，由此可以得出电流通过导体时产生的热量与_____大小有关。
（2）在探究电流产生的热量与电流的关系时，在不改变原电路连接情况下，小致利用图内所示的装置完成实验。他已将A、E两个接线柱连接，你认为还应把F与_____（选填“B”、“C”或“D”）接线柱连接。
（3）在步骤（2）中，将丙装置接入电路，闭合开关一段时间后，只有乙、丙装置中U形管中液而出现高度差，而甲图的U形管中液柱高度并无变化，这可能是甲图容器中的电阻丝出现了_____（选填“断路”或“短路”）。
42．做“探究影响导体的电阻大小因素”实验时，所用4根电阻丝的材料和规格如表所示：
（1）实验所用电路如图所示，闭合开关后，在M、N之间分别接上不同导体，通过观察相关现象来比较导体电阻大小。关于此电路，下列_____（选填序号）是正确的。
A．电流表多余，观察灯泡的亮度即可判断导体电阻大小
B．灯泡多余，根据电流表示数即可判断导体电阻大小
C．灯泡和电流表同时使用更好，因为灯泡可以保护电路，防止烧坏电流表
（2）依次把M、N跟电阻丝A、B的两端连接，可以验证电阻与_____的关系。
（3）为了验证电阻与横截面积的关系，可依次把M、N跟_____（选填“A”“B”“C”或“D”）的两端相连。
（4）依次把M、N跟电阻丝C、D的两端连接，闭合开关后，与_____（选填“C“或“D”）端连接时，电流表的示数较大。
四、计算题（每题10分，共2题，20分）
43．如图的电路中，电阻R1的阻值为10Ω，闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.8A。求：
（1）电源电压是多少?
（2）电路消耗的总电功率？
44．太阳能热水器通过接受太阳光照射把太阳能转化为水的内能。某品牌太阳能热水器（如图）某天的信息如表，其中太阳辐射功率是指1h内投射到1m2面积上的太阳能。则：
（1）水在8h内吸收的热量是多少？
（2）水吸收的热量相当于完全燃烧多少热值为4.2×107J/m3的天然气？
（3）太阳能热水器的能量转化效率是多少？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
【解析】A．此图中，电压表的正负接线柱接反了，故A项不符合题意；
B．此图中，电流表串联，电压表并联，且正负接线柱都是正确的，故B项符合题意；
C．此图中电压表串联在电路中，故C项不符合题意；
D．此图中，电流表的正负接线柱接反了，故D项不符合题意。
2、D
【详解】A．家庭电路保险丝熔断的原因有两个，分别是短路和用电器的总功率过大，所以，保险丝熔断不一定是由于用电器接的过多造成的，故A错误；
B．火线和零线之间电压为220V，零线与大地间电压为0V，故B错误；
C．有金属外壳的用电器在使用时，为了安全都要用三脚插头，因为一旦发生漏电事故，地线可将人体短路，防止人触电，所以，不能换成两脚插头，故C错误；
D．电暖气很烫，而导线不怎么烫，是由于导线的电阻小，由焦耳定律Q=I2 Rt知道，在电流和通电时间相同时，电阻小产生的热量小，故D正确。
3、B
【解析】铜丝熔点较高不可作为保险丝替代品；更换灯泡是应断开电压以防触电；开关应接在用电器与火线之间；使用测电笔时手应接触测电笔尾，不可接触笔尖，否则会发生触电危险。
4、C
【详解】一个学生的质量为50kg，每一层楼的高度为3m，从一楼走到三楼，上升的高度为6m，
则克服重力做的功为：W=Gh=mgh=50kg×10N/kg×6m=3000J，所以他上楼时的功率：P=W/ t =3000J/ 20s =150W．
5、D
【详解】当开关闭合时，电压表串联在电路中，因为电压表的内阻很大，所以电路中的电流很小，电流表无示数，故两表和灯泡都不会烧坏，并且灯泡不发光。
故ABC项不符合题意，D项符合题意。
6、B
【详解】由图象可知：灯泡甲正常工作时的灯泡两端的电压U=6V，电流为1A，灯泡乙正常工作时的灯泡两端的电压U=6V，电流为0.5A，将两灯串联后接在某一电路中，由于串联电路中各处的电流相等，所以将两灯串联后接在某一电路中，要使其中一个灯泡正常发光时，电路的最大电流为0.5A；由图象可知，当电路中电流为0.5A时，应两灯泡的电压分别U甲=2V，U乙=6V，电源最大电压U=U甲+U乙=2V+6V=8V．
7、C
【详解】盛夏，炽热的阳光照在海面上，由于海水的比热容比较大，相同条件下，海水的温度变化比其他物质的温度变化小，故选C。
8、C
【详解】A．若a、b均为电流表，L1和L2被短路不发光，故A不符合题意；
B．若a、b均为电压表，L2被短路不发光，故B不符合题意；
C．若a为电流表，b为电压表，L1和L2并联，两灯都能发光，故C符合题意；
D．若a为电压表，b为电流表，L2被短路不发光，故D不符合题意。
故选C。
9、B
【解析】A.该用电器消耗的电能：，故错误；
B.，该用电器的实际功率：，故正确；
C.该电能表允许用电器消耗的最大总功率为：，故错误；
D.电能表是测量用电器消耗电功的仪表，故错误。
故选B.
10、A
【详解】由图示电路图可知，两元件串联，通过它们的电流相等，由图甲所示图象可知，电流为1．4A时，A、B两元件两端的电压分别为2．1V、2．5V，两元件的电功率之比：。
故选A．
11、B
【详解】串联电路的电流处处相等，如图两个灯泡是串联的，闭合开关后，发现灯L1较亮，灯L2较暗，说明灯泡L1的实际功率大，根据P=I2R可知，灯泡L1的电阻比L2的电阻大．
根据U=IR可知，灯泡L1两端的电压大．
根据，两个灯泡的额定电压相等，灯泡L1的电阻大，额定功率小．
故ACD错误，B正确．
12、C
【详解】A、若台灯的插头内短路，则插上插头后保险丝立即烧断，故A不符合题意；
B、若插座处短路，则没有插台灯时，保险丝就烧断，故B不符合题意；
C、台灯的灯座内短路，当插头插入插座时，若闭合开关，会造成电源短路，使保险丝烧断或跳闸，使室内电灯立即全都熄灭；故C正确．
D、若台灯的开关处有短路，则台灯插头插入插座时，台灯立即发光，而室内所有电灯不会熄灭；故D错误．
13、B
【分析】(1)带电体具有吸引轻小物体的特性，无论物体带正电还是负电都可以吸引轻小物体；(2)电荷间的相互作用：同种电荷相互排斥，异种电荷相互吸引。
【详解】用丝绸摩擦过的玻璃棒带正电，吸引泡沫小球，说明小球可能带负电，也可能不带电；毛皮摩擦过的橡胶棒带负电，若相互吸引则说明泡沫小球不带电；若相互排斥，则说明小球带负电，故选B。
14、C
【详解】A．提着水桶在水平地面上匀速前进，人给水桶一个向上的力，水桶向上没有移动距离，人对水桶没有做功。故A项不符合题意；
B．图乙中扛着米袋在楼梯上静止不动时，人给米袋一个支持力，但在支持力的方向上没有移动距离，人对米袋没有做功；故B项不符合题意；
C．用力推汽车模型，汽车模型在水平面上运动，人给汽车模型一个向前的力，汽车模型向前移动了距离，所以人对汽车模型做了功。故C项符合题意；
D．举着杠铃原地不动，人给杠铃一个向上的力，杠铃向上没有移动距离，人对杠铃没有做功。故D项不符合题意；
15、B
【解析】热机是将内能转化为机械能的机器，所以B正确。
16、C
【详解】A．空气开关可以起到一定的安全作用，但也不是绝对安全的，故A错；
B．同时在一个插座上使用多个大功率的用电器，容易因电流过大烧毁插座而引起火灾，故B错；
C．有金属外壳的用电器在使用时，金属外壳一定要接地，故C正确；
D．手机充电时打电话，容易引起电流过大，而引起爆炸，故D错误。
应选C。
17、A
【解析】A．由图甲知，当滑片在b端时，滑动变阻器接入电路中的电阻为0Ω，电路为R的简单电路，电路中的电阻最小，电流最大，由图象乙知电源的电压：
此时电路中的电流：I=0.5A，根据欧姆定律可得R1的阻值：
故错误；
B．当滑片位于a端时，滑动变阻器接入电路中的电阻最大，电压表的示数最小，电路中的电流最小，由图象知，此时U′1=4V，电路中电流I′=0.2A，由串联电路特点和欧姆定律可得，R2的最大阻值：
故正确；
C．P由a向b恰好移动三分之一长度时，则R2的 接入电路中，此时电路中电流：
所以R1的电功率：
故正确；
D．P在a端时，由B项解答可知电路中电流I′=0.2A，此时U′1=4V，则2分钟内R2消耗的电能：
故正确。
故选A。
18、D
【详解】由题意可知，三个开关中任意一个开关闭合，电动机均能工作，则三个开关应并联再与电动机串联接入电路，故选D。
19、C
【详解】A．将两灯泡串联接在220V电源上，流过灯泡的电流都相同，亮度小的，电功率小，根据可知，电阻小，再根据可知，在额定电压下，额定功率大，即亮度小的额定功率大，A正确，不合题意；
B．将两灯泡并联在220V的电源上，灯泡两端的电压是额定电压，那么灯泡的功率是额定功率，那么这情况下亮度小的额定功率小，B正确，不合题意；
C．长度和材料一样，灯丝较粗的，电阻较小，根据可知，额定电压下，对应的电功率较大，即灯丝较粗的额定功率大，C错误，符合题意；
D．测两灯泡的电阻，根据可知，额定电压下，电阻较小，则对应的额定功率较大，D正确，不合题意。
20、D
【详解】AD．因改接为"6 V 3 W"灯泡后，灯泡的电阻变小，则电路中的总电阻变小，由欧姆定律可知，电路中的电流变大，通过电阻R的电流增大，由U = IR可知，电阻R两端的电压增大，再根据W= 可知，相同时间电阻 R 消耗的电能增大。故A错误、D正确；
BC．由灯泡的铭牌可知，两灯泡的额定电压相等，有功率公式P=可知，额定功率为3W的灯泡的电阻小于额定功率为2W灯泡的电阻，因串联电路中电阻越小，分得的电压越小，所以，改接为"6 V 3 W "灯泡后，灯泡两端的电压变小，小于6 V，则这只灯泡消耗的功率小于3 W，故BC错误。
21、B
【详解】根据P=得，灯泡的电阻为
R==1210Ω
通过它的电流是0.15A时灯泡的实际功率为
P′=I2R=(0.15A)2×1210Ω=27.225W＜40W
故选B。
22、C
【详解】A．同时闭合两个开关，两灯并联，由并联电路电压的规律，两灯电压相同，两灯的规格不一定相同，由欧姆定律I=可知，通过两只灯泡的电流不一定相同，A错误；
B．若电压表和电流表的位置对调，电压表串联在电路中，电流表与L1并联，因电压表内阻很大，电路的电流很小，两表都不会被烧坏，B错误；
C．若先闭合S1，为L1的简单电路，电压表测电源电压，电流表测电路的电流；再闭合S2，两灯并联，电压表测电源电压，电压表示数不变；而此时电流表测干路电流，因通过L1的电流不变，根据并电路电流的规律，电流表的示数变大，C正确；
D．若灯L1被短路，闭合S1、S2后，则灯L2也会短路，灯L2不亮，造成电流表损坏和电源短路，D错误。
故选C。
23、D
【详解】AC．电路为串联电路，电流表示数变大，说明电路没有断路出现，选项AC错；
B．电压表测量电压，若短路测电压表示数为0而不是变大，所以选项B错；
D．若短路，则本来两个灯泡串联，电压表测量电压小于电源电压，短路后，电压等于电源电压，所以电压表示数变大，电流表示数变大，选项D对。
24、B
【详解】物体由于被举高而具有的能量叫做重力势能，重力势能大小与物体质量和高度有关，由图中可知，人质量不变，②位置时高度最高，所以重力势能在②位置最大。
故选B。
25、C
【详解】因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，取暖效果好，所以暖气装置中用水来供热。 故选C。
26、D
【详解】当滑动变阻器的滑片向右移动时，滑动变阻器的电阻变大，总电阻变大，根据，电流中电流变小；根据，电阻R0的阻值不变，电流变小，所以电压减小，所以电压表示数变小；当滑动变阻器全部接入电路后，电阻最大，但电压表测量的是定值电阻的电压，不可能为零，选D。
27、B
【详解】一节干电池的电压为1.5V，故B正确、ACD错误．故选B.
28、D
【详解】A．发现有人触电，一定先切断电源，或者可以用干燥的木棍挑开电线。故A正确，不符合题意；
B．发现家用电器或导线失火时，不要直接去救援，因为人在救援时可能直接或间接接触火线，发生触电事故，一定先切断电源，然后救火。故B正确，不符合题意；
C．湿抹布容易导电，直接擦灯泡和开关，可能引起触电，故C正确，不符合题意；
D．用铜丝代替保险丝，当电路电流过大时，不能自动熔断而保护电路，故D错误，符合题意。
故选D。
29、D
【详解】由电路图可知，灯泡与滑动变阻器串联，且电压表测量滑动变阻器电压，当滑片向左滑时，接入电阻变小，电流变大，则灯泡变亮；由坐标图可知，当电流为0.4A时，灯泡电压为1V，由欧姆定律计算可得灯泡此时电阻为2.5；总电压为3V，则当电压表示数为2.5V时，灯泡电压为0.5V，由坐标图可知此时电流为0.3A，则功率 ；小灯泡正常发光时电压为2.5V，由坐标图得电流为0.5A，总电压为3V，则滑动变阻器电压为0.5V，其功率为 ．
30、B
【解析】因串联电路电流处处相等，所以两只灯泡串联时，用电流表测得通过这两只灯泡的电流相等；两只灯泡并联时，两只灯泡两端的电压相等，如果它们的规格相同，根据欧姆定律可得通过这两只灯泡的电流也会相等。因此这两只灯泡可能是串联，也可能是并联。
二、填空题（每空1分，共10题，20分）
31、聚 裂 裂
【解析】较轻的原子核结合成较重的原子核的一种核反应叫做核聚变，重的原子核分裂成较轻的原子核的一种核反应叫做核裂变，目前人类能够有控制地使用核能，主要是利用原子核的裂变。【点睛】
32、内 保温 1:6
【详解】[1]饮水机工作时，消耗电能，产生内能，把电能转化为内能。
[2]当开关闭合时，电路为R1的简单电路，当开关断开时，R1与R2串联，两电阻串联时总电阻最大，由P=可知电路中的总功率最小，处于保温状态。
[3]当开关闭合时，电路为R1的简单电路，电路的电阻最小，由P=可知电路中的总功率最大，处于加热状态，饮水机的保温功率与加热功率之比
33、变小 变大
【分析】由电路图可知，开关断开时，两电阻串联，电压表测电阻R2两端电压，电压表示数小于电源电压，电流表测电路电流。
【详解】[1]闭合开关后，由于电流表所在支路被短路，没有电流流过电流表，电流表示数为零，电流表示数变小；
[2]开关闭合时，R1被短路，只有R2接入电路，电压表测电源电压，电压表示数等于电源电压，因此电压表示数变大。
34、100 120
【详解】[1]由图中表盘数字可知，小明家本月用电
1362.5kW∙h-1262.5kW∙h=100kW∙h
[2]根据表盘数字可知，电视机在5分钟内消耗的电能
电视机的实际功率为
35、甲 2.1×103J/（kg•℃） 4.2×104J
【解析】（1）时间相等时，两种液体放出的热量相等，由图示可以看出，乙液体的温度降低的快，甲液体温度降低慢；利用热量的计算公式Q吸=cm△t可知，在质量相等、初温相同、放热也相同的情况下，谁的温度降低得快，它的比热容小；所以，甲液体的比热容大，所以若A、B两种液体中，一种液体是水，则这种液体一定是甲液体，由图可知：液体的初温是20℃，加热15分钟后甲液体的末温是40℃，则水放出的热量：Q放=c水m水（t水﹣t0）=4.2×103J/（kg•℃）×m×（60℃﹣40℃）；（2）由题知，而水和液体的质量相同，即m水=m乙，c水m水△t=c乙m（60℃﹣20℃）=4.2×103J/（kg•℃）×m×（60℃﹣40℃），解得c乙=2.1×103J/（kg•℃）；（3）读图可得，乙在15min内由60℃降低到20℃，降低的温度是60℃﹣20℃=40℃，所以乙放出的热量Q放=cm△t=2.1×103J/（kg•℃）×kg×40℃=8.4×104J．
【考点定位】探究比热容的实验
36、通电导线周围产生磁场 电磁铁 通电导线在磁场中产生力的作用 电动机 闭合电路中的一部分在磁场中做切割磁感线运动时产生感应电流 发电机
【解析】（1）图1实验中通电后小磁针发生偏转，能证明通电导体在其周围产生磁场，利用这个原理造出了电磁铁。
（2）图2实验将导线放在磁铁中，观察通电后导体发生了运动，即通电导体在磁场中受到力的作用；利用这个原理造出了电动机。
（3）图3实验将导线和电流表相连，发现导体运动时电流表内部产生电流，即闭合电路中的一部分导体在磁场做切割磁感线运动时产生感应电流；这是发电机的原理图。
37、磁场 排斥
【详解】[1]磁体间的相互作用都是通过看不见而又客观存在的磁场而发生的，小磁针自由静止时总是指向南北，说明地球周围存在着磁场；
[2]磁极间的相互作用规律是同名磁极相互排斥，异名磁极相互吸引，磁悬浮列车利用同名磁极相互排斥，使列车与轨道彼此分离，减小了摩擦，而提高车速。
38、6 3
【详解】[1]两灯泡的额定电流分别为
===1A，===0.5A
两灯泡的电阻分别为
===4，===8
由图可知两灯串联，而串联电路中各处的电流相等，所以从右向左缓慢滑动变阻器滑片，直到其中一盏灯恰好正常发光时（B灯先正常发光），电路中的电流为0.5A，又因为串联电路中总电阻等于各分电阻之和，故电压表的示数
U=IB(RA+RB)=0.5A×(4+8)=6V
[2]此时电路中的功率
P=UI=6V×0.5A=3W
39、6×103 2.5×10-4
【详解】Q吸=cmΔt=2.0×103J·(kg·℃）-1×0.02kg×（170℃-20℃）=6×103J；
天然气燃烧放出热量Q放=Q吸/η=6×103J/60％=104J；又Q放=qV得：V=Q放/q=104J/4×107J/m3=2.5×10-4m3.
40、正 吸引 同种电荷互相排斥
【详解】[1]丝绸摩擦过的玻璃棒带正电荷；
[2]根据电荷相互作用的规律可知，异种电荷互相吸引，将带正电的玻璃棒靠近带负电的轻质小球时会相互吸引；
[3]验电器所利用的工作原理是同种电荷互相排斥。
三、实验题（每空1分，共2题，15分）
41、乙 电阻 D 短路
【详解】(1)[1][2] 一段时间后，乙图中U形管中液而高度差大一些，说明在相同时间内乙中的电阻丝发热量比甲中的电阻丝发热量要大，因为两根电阻丝是串联的，所以通过它们的电流是相同的，但是它们的电阻丝的阻值是不相同的，由此可以得出电流通过导体时产生的热量与电阻大小有关。
(2)[3]在探究电流产生的热量与电流的关系时，在不改变原电路连接情况下，应该使得通过两根阻值都为5Ω的电阻丝的电流不同，所以在之前串联电路不变的情况下，应将第二根阻值为5Ω的电阻丝并联在它们两端，所以将A、E两个接线柱连接之后，还应把F与D接线柱连接。
(3)[4]因为乙、丙装置中U形管中液而出现高度差，所以肯定有电流通过乙、丙装置中U形管中的电阻丝，所以电路是通的，甲图容器中的电阻丝不可能是断路，且甲图的U形管中液柱高度并无变化，所以甲图容器中的电阻丝出现了短路故障。
42、C 材料 A、C C
【详解】(1)[1]在M、N之间分别接上不同的导体，则通过观察电流表示数来比较导体电阻的大小。同时灯泡可以保护电路，从而防止烧坏电流表。故A、B项错误，C项正确；
故选C。
(2)[2]依次把M、N跟电阻丝A、B的两端连接，A、B的长度和横截面积相同，材料不同，可以验证电阻与材料的关系；
(3)[3]验证导体的电阻可能与导体的横截面积有关，应控制导体材料与长度相同而横截面积不同，由表中数据可知，应选编号为A、C的两根电阻丝进行实验；
(4)[4]依次把M、N跟电阻丝C、D的两端连接，C、D的材料、横截面积都相同，长度不同，C的长度较短，电阻较小，闭合开关后，与C端连接时电阻小，则电流表的示数较大。
四、计算题（每题10分，共2题，20分）
43、 (1)3V；(2)3.3W。
【详解】(1)由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A2测R2支路的电流。因并联电路中各支路两端的电压相等，电源的电压：
U=I1R1=0.3A×10Ω=3V；
(2)因并联电路中干路电流等于各支路电流之和，所以，干路电流：
I=I1+I2=0.3A+0.8A=1.1A，
则电路消耗的总功率：
P=UI=3V×1.1A=3.3W。
答：(1)电源电压是3V；
(2)电路消耗的总电功率为3.3W。
44、（1）（2）0.4m3（3）50%
【详解】(1)水在8h内吸收的热量（有用能量）：
(2)由题知
需要完全燃烧天然气的体积：
(3)8h太阳能热水器吸收的太阳能（总能量）：
太阳能热水器的能量转化效率：
答：(1)水在8h内吸收的热量为；
(2)水吸收的热量相当于完全燃烧0.4m3热值为4.2×107J/m3的天然气；
(3)该太阳能热水器的能量转化效率为50%。
编号
材料
长度（m）
横截面积（mm2）
A
镍铬合金
0.25
2.0
B
锰铜合金
0.25
2.0
C
镍铬合金
0.25
1.0
D
镍铬合金
0.50
1.0
太阳照射的时间
装水质量
吸热的面积
水升高的温度
水的比热容
太阳辐射功率
8h
100kg
2.5m2
40℃
4.2×103J/（kg•℃）
1.68×106J/（m2•h）
相关试卷
2023-2024学年甘肃省平凉市铁路中学物理九上期末经典模拟试题含答案： 这是一份2023-2024学年甘肃省平凉市铁路中学物理九上期末经典模拟试题含答案，共8页。试卷主要包含了下列有关热和能的说法中正确的是等内容，欢迎下载使用。
2023-2024学年兰州市重点中学物理九年级第一学期期末经典模拟试题含答案： 这是一份2023-2024学年兰州市重点中学物理九年级第一学期期末经典模拟试题含答案，共14页。试卷主要包含了下列关于定滑轮的说法正确的是，关于图所示电路的判断,正确的是等内容，欢迎下载使用。
2023-2024学年广东省中学物理九年级第一学期期末经典模拟试题： 这是一份2023-2024学年广东省中学物理九年级第一学期期末经典模拟试题，共20页。试卷主要包含了考生必须保证答题卡的整洁，下列说法中正确的是，下列电学基础知识说法正确的是等内容，欢迎下载使用。
