电的应用极为广泛，它在生产生活中是如此重要,那么, 持续电流是怎样形成的呢？电路的基本构成是怎样的？

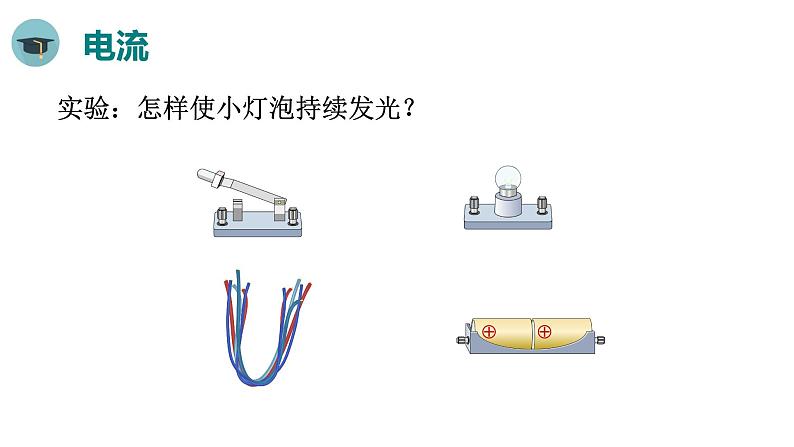

实验：怎样使小灯泡持续发光？

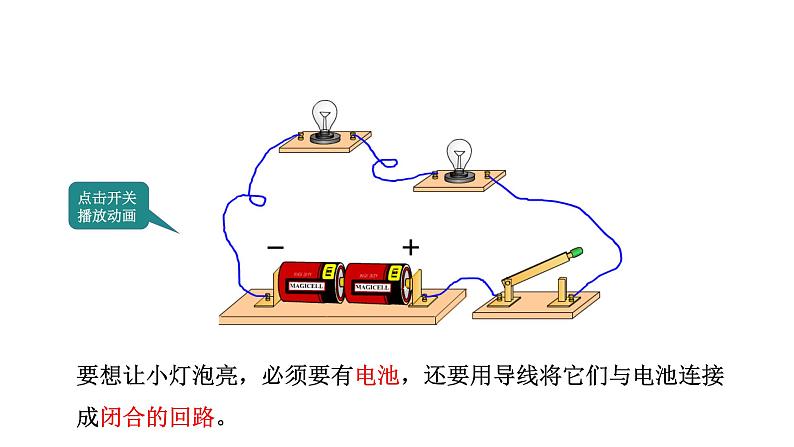

要想让小灯泡亮，必须要有电池，还要用导线将它们与电池连接成闭合的回路。

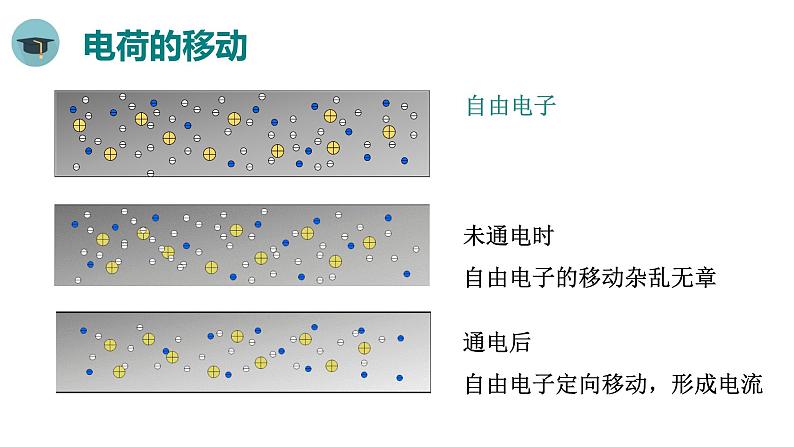

未通电时自由电子的移动杂乱无章
通电后自由电子定向移动，形成电流

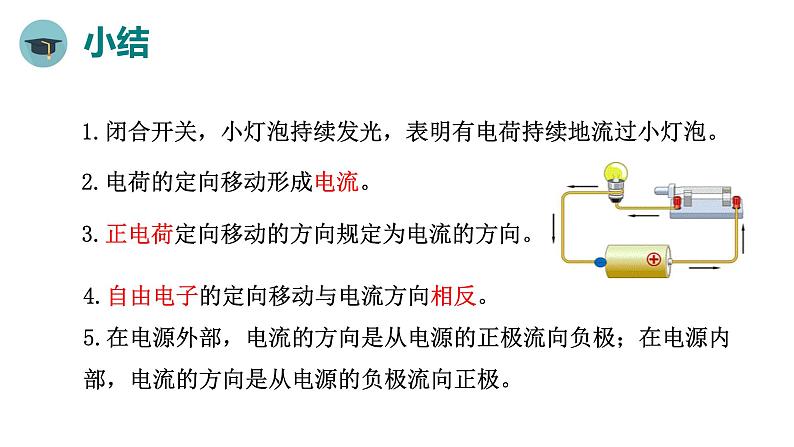

1.闭合开关，小灯泡持续发光，表明有电荷持续地流过小灯泡。
2.电荷的定向移动形成电流。
3.正电荷定向移动的方向规定为电流的方向。
4.自由电子的定向移动与电流方向相反。5.在电源外部，电流的方向是从电源的正极流向负极；在电源内部，电流的方向是从电源的负极流向正极。

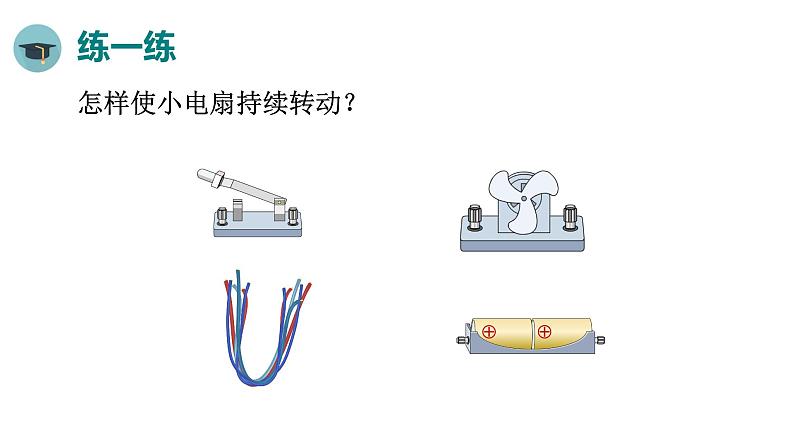

怎样使小电扇持续转动？
由电源、用电器、导线、开关组成的电流可以流过的路径叫作电路。
1.电 源：2.用电器：3.导 线：4.开 关：
只有电路闭合时，电路中才有电流。
电饭锅内部的电路令人眼花缭乱，如何使电路的表示清晰简明呢？
用符号表示电路连接的图，叫作电路图。
1.要用统一符号表示元件；2.电路图与实物图要对应，符号要布局合理，不能画在拐角处；3.最好呈长方形，导线要横平竖直，画得简洁、整齐。
请画出以下电路的电路图。
请根据电铃的电路图，用画笔代替导线，连接相应的电路。
注意：连接实物图时，导线不能交叉。
通路：处处连通，用电器能够工作的电路。
断路：某处被断开，没有电流通过的电路。
短路：直接用导线将电源正负极相连的电路。
电源短路时会损坏电源，甚至引起火灾！
如图所示，把导线接在一个小灯泡的两端，你会看到这个小灯泡熄灭了，而另一个小灯泡还在发光，这是为什么？
小灯泡被短接而熄灭，电流流经外加导线而绕过了小灯泡。
1.请分析如下电路图，指出连错的导线，并改正。
