19，广西防城港市上思县2023-2024学年九年级上学期期中教学质量监测物理试题

这是一份19，广西防城港市上思县2023-2024学年九年级上学期期中教学质量监测物理试题，共17页。

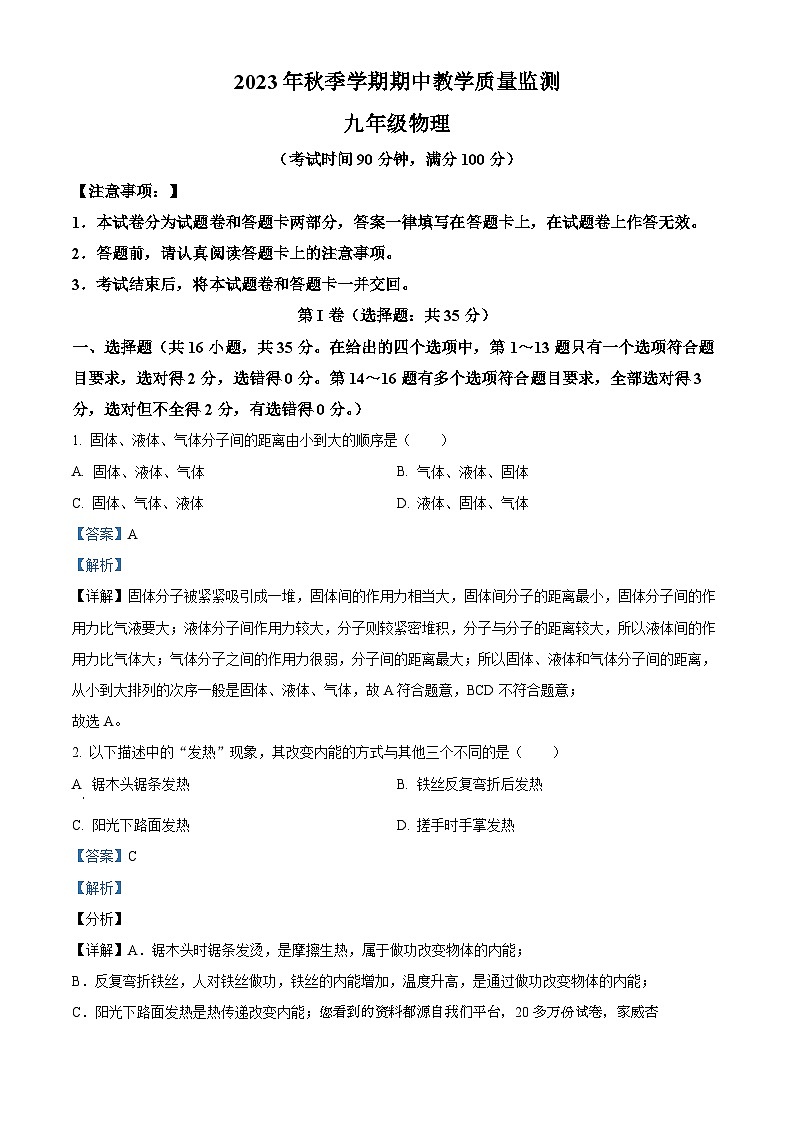

（考试时间90分钟，满分100分）
【注意事项：】
1．本试卷分为试题卷和答题卡两部分，答案一律填写在答题卡上，在试题卷上作答无效。
2．答题前，请认真阅读答题卡上的注意事项。
3．考试结束后，将本试题卷和答题卡一并交回。
第I卷（选择题：共35分）
一、选择题（共16小题，共35分。在给出的四个选项中，第1～13题只有一个选项符合题目要求，选对得2分，选错得0分。第14～16题有多个选项符合题目要求，全部选对得3分，选对但不全得2分，有选错得0分。）
1. 固体、液体、气体分子间的距离由小到大的顺序是（ ）
A. 固体、液体、气体B. 气体、液体、固体
C. 固体、气体、液体D. 液体、固体、气体
【答案】A
【解析】
【详解】固体分子被紧紧吸引成一堆，固体间的作用力相当大，固体间分子的距离最小，固体分子间的作用力比气液要大；液体分子间作用力较大，分子则较紧密堆积，分子与分子的距离较大，所以液体间的作用力比气体大；气体分子之间的作用力很弱，分子间的距离最大；所以固体、液体和气体分子间的距离，从小到大排列的次序一般是固体、液体、气体，故A符合题意，BCD不符合题意；
故选A。
2. 以下描述中的“发热”现象，其改变内能的方式与其他三个不同的是（ ）
A 锯木头锯条发热B. 铁丝反复弯折后发热
C. 阳光下路面发热D. 搓手时手掌发热
【答案】C
【解析】
【分析】
【详解】A．锯木头时锯条发烫，是摩擦生热，属于做功改变物体的内能；
B．反复弯折铁丝，人对铁丝做功，铁丝的内能增加，温度升高，是通过做功改变物体的内能；

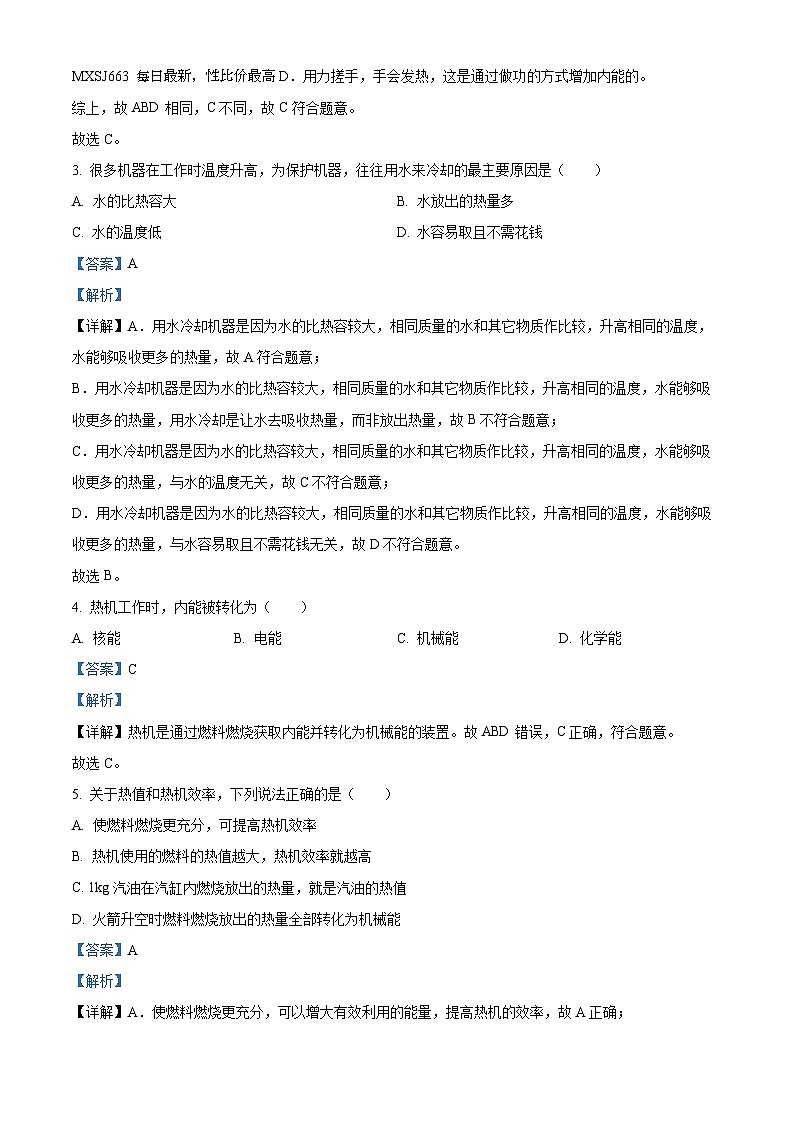

C．阳光下路面发热是热传递改变内能；您看到的资料都源自我们平台，20多万份试卷，家威杏 MXSJ663 每日最新，性比价最高D．用力搓手，手会发热，这是通过做功的方式增加内能的。
综上，故ABD相同，C不同，故C符合题意。
故选C。
3. 很多机器在工作时温度升高，为保护机器，往往用水来冷却的最主要原因是（ ）
A. 水的比热容大B. 水放出的热量多
C. 水的温度低D. 水容易取且不需花钱
【答案】A
【解析】
【详解】A．用水冷却机器是因为水的比热容较大，相同质量的水和其它物质作比较，升高相同的温度，水能够吸收更多的热量，故A符合题意；
B．用水冷却机器是因为水的比热容较大，相同质量的水和其它物质作比较，升高相同的温度，水能够吸收更多的热量，用水冷却是让水去吸收热量，而非放出热量，故B不符合题意；
C．用水冷却机器是因为水的比热容较大，相同质量的水和其它物质作比较，升高相同的温度，水能够吸收更多的热量，与水的温度无关，故C不符合题意；
D．用水冷却机器是因为水的比热容较大，相同质量的水和其它物质作比较，升高相同的温度，水能够吸收更多的热量，与水容易取且不需花钱无关，故D不符合题意。
故选B。
4. 热机工作时，内能被转化为（ ）
A. 核能B. 电能C. 机械能D. 化学能
【答案】C
【解析】
【详解】热机是通过燃料燃烧获取内能并转化为机械能的装置。故ABD错误，C正确，符合题意。
故选C。
5. 关于热值和热机效率，下列说法正确的是（ ）
A. 使燃料燃烧更充分，可提高热机效率
B. 热机使用的燃料的热值越大，热机效率就越高
C. 1kg汽油在汽缸内燃烧放出的热量，就是汽油的热值
D. 火箭升空时燃料燃烧放出的热量全部转化为机械能
【答案】A
【解析】
【详解】A．使燃料燃烧更充分，可以增大有效利用的能量，提高热机的效率，故A正确；
B．热机的效率是指用来做有用功的能量与燃料完全燃烧产生的能量之比，与燃料的热值无关，故B错误；
C．1kg汽油完全燃烧放出的热量叫做汽油的热值，热值是燃料的一种特性，和燃料是否燃烧、是否完全燃烧、燃料的质量等无关，故C错误；
D．火箭升空时燃料燃烧放出的热量一部分转化为机械能，一部分转化为其他形式的能量，故D错误。
故选A。
6. 人们在实际生活中使用下列设备时，所涉及到的能量转化正确的是（ ）
A. 用天然气灶炒菜，是电能转化为内能
B. 电梯运行过程中，是机械能转化为电能
C. 用太阳能电池板，是太阳能转化为电能
D. 秋千向下摆的过程中，是动能转化为重力势能
【答案】C
【解析】
【详解】A．用天然气灶炒菜，是化学能转化为内能，故A错误；
B．电梯运行过程中，是电能转化为机械能，故B错误；
C．用太阳能电池板，利用太阳光发电，是太阳能转化为电能，故C正确；
D．秋千向下摆的过程中，是重力势能转化为动能，故D错误。
故选C。
7. 如图所示，将电压表先后并接在AB处、BC处、AC处，当开关S闭合后，电压表读数最大时，是接在 （ ）
A. AC处B. AB处C. BC处D. 三处一样大
【答案】A
【解析】
【详解】两灯泡是串联；总电压等于各部分电压的和；即
UAC=UAB+UBC
AC之间的电压最大。
故选A。
8. 半导体的导电性能介于导体和绝缘体之间，有些半导体材料的导电性能受温度、光照、压力等影响而显著变化，下列不能用半导体材料制作的是（ ）
A. 热敏电阻B. 光敏电阻C. 压敏电阻D. 高压输电线
【答案】D
【解析】
【详解】半导体可以制作热敏电阻、光敏电阻、压敏电阻，高压输电线需用导电性能好的导体制作。
故选D。
9. 一个滑动变阻器的铭牌上标有“20Ω 1A”的字样，对此铭牌意义的理解正确的是（ ）
A. 电阻最小值是20Ω，允许最大电流1AB. 电阻最小值是20Ω，允许最小电流1A
C. 电阻最大值是20Ω，允许最大电流1AD. 电阻最大值是20Ω，允许最小电流1A
【答案】C
【解析】
【详解】一个滑动变阻器的铭牌上标有“20Ω 1A”的字样，20Ω是该滑动变阻器电阻丝全部接入电路时的最大阻值，1A是该滑动变阻器所能允许通过的最大电流。
故选C。
10. 在“探究电流与电阻关系”实验中，小红根据正确的测量数据绘制出电流与电阻（I—R）的图像，如下图所示，其中正确的是（ ）
A. B. C. D.
【答案】D
【解析】
【分析】
【详解】在“探究电流与电阻的关系”实验中，应保持电压不变，改变电阻。根据实验结论可知，当电压一定时，通过导体的电流与导体的电阻成反比。
故选D。
11. 如图所示，电源电压保持不变，开关S闭合后，把滑动变阻器滑片P向左移动时，电路中电流表示数的变化情况（ ）
A. 电流表A1示数变小，电流表A2示数变大
B. 电流表A1示数变大，电流表A2示数变小
C. 电流表A1示数变大，电流表A2示数变大
D 电流表A1示数变小，电流表A2示数变小
【答案】C
【解析】
【详解】开关S闭合后，电阻R与滑动变阻器并联，电流表A1测干路电流，电流表A2测通过滑动变阻器的电流，把滑动变阻器滑片P向左移动时，滑动变阻器接入电路的阻值变小，由可知，通过滑动变阻器的电流变大，即电流表A2示数变大，由于并联电路中各用电器独立工作，互不影响，所以流过电阻R的电流不变，并联电路中干路电流等于各支路电流之和，所以电流表A1示数变大。故C符合题意，ABD不符合题意。
故选C。
12. 某物理兴趣小组为医院设计了一个输液自动报警器，它能在药液将要输完时，通过电铃发声报警。该报警器内部有一可变电阻R，其阻值随管内液体质量减少而减小，通过电铃的电流需要达到一定大小时才能发声。当输液管内液体质量减少，电表示数也变小（电源电压恒定）。下列几个电路图符合报警要求的是（ ）
A. B.
C. D.
【答案】D
【解析】
【详解】A．电铃与可变电阻R并联，当管内液体质量减少时，通过电铃的电流不变，电铃不会响，故A不符合题意；
B．当输液管内液体质量减少，可变电阻R的阻值变小，分担的电压变小，那么电铃分担的电压变大，故电表示数也变大，故B不符合题意；
C．电铃与可变电阻R并联，当管内液体质量减少时，通过电铃的电流不变，电铃不会响，故C不符合题意；
D．当输液管内液体质量减少，可变电阻R的阻值变小，分担的电压变小，电表示数也变小，可变电阻R的阻值变小，电流变大，达到一定程度，电铃会响，故D符合题意。
故选D。
13. 在中考体育测试中，不少省市都有握力测试项目。如图所示为一种电子式握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，AB间有可收缩的导线，R0为保护电阻，电压表可显示压力的大小。则当握力F增加时电压表的示数将（ ）
A 变大B. 变小
C. 不变D. 无法确定
【答案】A
【解析】
【分析】
【详解】当握力增大时，滑动变阻器接入电路的电阻变大，电路中的总电阻增大，电流减小，根据U=IR，则定值电阻两端的电压减小，根据串联电路电压规律可知，滑动变阻器两端的电压增大，电压表测量滑动变阻器两端电压，即电压表示数增大。
故选A。
14. 用如图所示电路探究“影响电阻大小的因素”实验时，下列说法正确的是（ ）
A. 该电路中小灯泡的作用，代替电流表判断电流强弱
B. 该电路探究导体的电阻大小与导体横截面积有关
C. 该电路探究导体的电阻大小与导体长度有关
D. 该电路探究导体的电阻大小与导体材料有关
【答案】AD
【解析】
【详解】A．在探究“影响电阻大小的因素”实验中，电流强弱可以通过电流表的示数或小灯泡的亮度来体现，故A正确；
BCD．由图可知，两根电阻丝的长度相同、横截面积相同，材料不同，所以此实验可以探究导体电阻的大小与导体的材料是否有关，故BC错误，D正确。
故选AD。
15. “用电流表测量小灯泡的电流”的部分电路如图所示下列说法正确的是（ ）
A. 用导线连接c、e，电流表只能测量通过灯泡L1的电流
B. 用导线连接d、e，电流表只能测量通过灯泡L2的电流
C. 用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L1的电流
D. 用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流
【答案】AC
【解析】
【详解】A．用导线连接c、e，此时电路为L1的简单电路，电流表测量通过灯泡L1的电流，A正确；
B．用导线连接d、e，此时电路为L1、L2串联的电路，电流表测量通过灯泡L1、L2的电流，B错误；
C．用两根导线分别连接a、d和c、e，此时电路为L1、L2并联的电路，电流表测量通过灯泡L1支路的电流，C正确；
D．用两根导线分别连接b、d和c、e，此时电路为L1、L2并联的电路，电流表测量干路电流，D错误。
故选AC。
16. 如图所示的电路中，电源电压不变，当开关S闭合，电路正常工作，滑片P向右移动过程中，下列说法正确的是（ ）

A. 灯泡L变亮B. 电路的总电阻增大
C. 电压表示数变大D. 电流表示数逐渐变大
【答案】BC
【解析】
【详解】电路为小灯泡和滑动变阻器串联的简单电路，电流表测总电流，电压表测量滑动变阻器电压；
BD．滑片P向右移动过程中，电路的总电阻增大，根据公式讨论可知，电流表示数逐渐变小，B正确，D错误；
A．根据公式讨论可知，小灯泡电功率变小，亮度变暗，A错误；
C．电压表测量滑动变阻器两端电压，滑片P向右移动过程中，滑动变阻器电阻增大，根据串联电路分压定律可知，电压表示数变大，C正确。
故选BC。
第II卷（非选择题：共65分）
二、填空题（每空1分：共12分）
17. 一节干电池的电压是______V，家庭电路中的电冰箱､电视机､洗衣机等用电器的连接方式是______联。
【答案】 ①. 1.5 ②. 并
【解析】
【详解】[1]一节新的干电池的电压为1.5V。
[2]家庭电路中的用电器工作时，相互之间不影响，所以连接方式是并联。
18. 如图所示.电源电压不变,开关S闭合后,把滑片P向右移动.则滑动变阻器接入电路的阻值将________, 电压表示数将_____．(两空均选填“变大”、“变小”或“不变”)．
【答案】 ①. 变大 ②. 变小
【解析】
【详解】由图像可知两电阻串联，电压表测定值电阻两端的电压，电流表测电路电流．
第一空．由图像可知滑片P向右移动滑动变阻器阻值将变大；
第二空．由串联分压，且串联电路电压比等于电阻比可知，滑动变阻器电阻增大，分得的电压增大，总电压不变，因此定值电阻两端电压减小．
19. 据报道：近几年确有许多重大火灾都是因线路连接处接触不良所造成的，教训十分深刻，线路连接处接触不良引起火灾的原因是：当线路连接处接触不良时，该处的电阻将______（选填“减小”“增大”或“不变”），在该接触处就会产生局部过热升温，接触处的电阻又将随着温度的升高而______ （选填“减小”“增大”或“不变”），从而形成电热的逐步积累和恶性循环，以致引发火灾。
【答案】 ①. 增大 ②. 增大
【解析】
【详解】[1]当线路连接处接触不良时，导电性减弱，电阻增大。
[2]根据电流的热效应，电阻变大，产生的热量增多，温度升高，电阻变大，产生更多的热量，从而形成电热的逐步积累和恶性循环，以致引发火灾。
20. 如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的_________（选填“A”、“C”或“D”）接线柱连接，滑动变阻器是通过改变电阻丝的_________来改变电阻的大小。
【答案】 ①. C ②. 长度
【解析】
【分析】
【详解】[1]电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，用入电路的电阻为CP段，则另一根导线应与滑动变阻器的C接线柱连接。
[2]滑动变阻器是通过改变电阻丝的长度来改变电阻的大小，接入电路的电阻丝越长，电阻越大。
21. 两个电阻甲和乙，电阻值分别为20Ω、40Ω，将它们串联接入电路中，则甲乙两电阻两端的电压之比为_____；将它们并联接入电路中，通过甲乙两电阻的电流之比为_____．
【答案】 ①. 1：2 ②. 2：1
【解析】
【分析】在串联电路中，各处的电流是相同的；在并联电路中，各支路两端的电压相等，据此分析比值的大小．
【详解】两个电阻甲和乙，电阻值分别为20Ω、40Ω，将它们串联接入电路中，通过的电流是相同的，根据U＝IR可知，其电压之比等于电阻之比，即U1：U2＝R1：R2＝20Ω：40Ω＝1：2；将它们并联接入电路中，其两端的电压是相等的，根据I＝可知，其电流与电阻成反比，即电流之比等于电阻之比的倒数，I1：I2＝R2：R1＝40Ω：20Ω＝2：1．
22. 质量为1.4kg的干木柴完全燃烧释放的热量为________J，如果这些热量的50%被质量为50kg的水吸收，则水的温度将升高_______ ℃。[已知：干木柴的热值为1.2×107J/kg，水的比热容为]
【答案】 ①. ②. 40
【解析】
【详解】[1]质量为1.4kg的干木柴完全燃烧释放的热量
[2]水吸收的热量
水升高的温度
三、作图题（共4分）
23. 根据实物图在右边方框内画出电路图。
【答案】
【解析】
【详解】根据实物图可知，电流从电源正极出来，依次经过灯泡L2、L1，开关S，回到电源负极，电压表测量灯泡L1两端电压，需要与之并联，如图所示：
四、实验，探究题（每空1分共25分）
24. 在探究“电流与电阻的关系”实验中，小明设计了如图甲所示电路图，选用器材如下：2节新干电池、阻值分别为5Ω、10Ω、20Ω的定值电阻、滑动变阻器（20Ω 1A）、电压表、电流表、开关及导线若干。
请回答下列问题：
（1）连接电路时，开关应处于_____状态；
（2）实验过程中小明发现电压表示数接近3V，电流表几乎无示数，造成此故障的原因可能是_____；
（3）排除故障后，小明更换定值电阻，调节滑动变阻器的滑片，将实验数据填入表中。当更换20Ω的定值电阻进行实验时，电流表的示数如图乙所示，则通过定值电阻的电流为_____A，由此可知，小明控制定值电阻两端的电压为_____V；
（4）分析实验数据可知，在实验过程中，滑动变阻器接入电路的最大阻值为_____Ω。
【答案】 ①. 断开 ②. 定值电阻R断路 ③. 0.1 ④. 2 ⑤. 10
【解析】
【详解】（1）[1]连接电路时，为了保护电路，开关应处于断开状态。
（2）[2]实验过程中小明发现电流表几乎无示数，说明电路发生断路，电压表示数接近3V，说明电源、开关、滑动变阻器、电流表与电压表形成通路，因此造成此故障的原因可能是定值电阻R断路。
（3）[3][4]图乙所示，电流表选用小量程，分度值为0.02A，电流表的示数为0.1A；串联电路中各处电流相等，则通过定值电阻的电流为0.1A。由欧姆定律，电阻的电压为
U＝IR＝0.1A×20Ω＝2V
（4）[5]探究电流与电阻的实验中应控制电压不变，即应保持定值电阻两端的电压2V不变，根据串联电路电压的规律可知：当定值电阻的阻值增大，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑动变阻器接入电路的最大阻值时，定值电阻的阻值也最大，此时电压表的示数仍为2V，根据串联电路的特点及欧姆定律知，滑动变阻器此时的接入电路的最大阻值为
25. 当做“探究电流与电压、电阻关系”实验时，需准备以下器材：两节新的干电池、电流表、电压表、滑动变阻器、定值电阻（5、10、15、20）、开关、导线若干。
（1）根据电路图甲连接实物图乙，在闭合开关S之前，应将滑动变阻器的滑片移到__________选填“最左端”或“最右端”）；
（2）如图乙所示的实物图，导线连接有误，请你找出这根连错的导线，在这根导线上打“×”，并用笔重新画一根正确连接的导线__________；
（3）问题解决后，接入10的电阻进行实验，得到下表数据，进行分析后得出的实验结论是：__________；
（4）接下来分别接人其他电阻，再次对“电流与电阻关系”的实验进行探究，并作出了如图丙所示图像。请你通过图像中所给信息，计算出实验过程中滑动变阻器R两端的电压UR=__________V。
【答案】 ①. 最左端 ②. ③. 电阻一定时，电流与电压成正比 ④. 1
【解析】
【详解】（1）[1]为了保护电路，滑动变阻器的滑片需要位于阻值最大处，故滑片需要位于最左端。
（2）[2]定值电阻与滑动变阻器串联，故开关到定值电阻的那根导线连接错误，且电压表应该并联在定值电阻两端，电流从电池的正极出发，经过开关、滑动变阻器后需要经过定值电阻再经过电流表回到负极，故如图所示：
（3）[3]如表格所示，电压与电流之比的比值是一个定值，故结论是电阻一定时，电流与电压成正比。
（4）[4]如图丙，图像是一个曲线，电阻与电流乘积是一个定值，即为控制的电压，从图丙可知，当电阻为20Ω时，电流为0.1A，故控制的电压为
从图可以看出，电源电压由两节干电池组成，故电源电压为3V，那么滑动变阻器的电压为
26. 在如图所示电路中，闭合开关S，发光灯L不亮，电压表有示数。不考虑灯L和电阻R同时出现故障的情况：
（1）该电路中存在的故障可能是__________或__________；
（2）为进一步确定故障，小华同学将一个电流表正确串联在该电路中，闭合开关S，观察电流表的示数情况：若电流表有示数，说明故障是_________________；若电流表无示数，说明故障是____________，此时电压表与电流表_________。
【答案】 ①. 灯L短路 ②. 电阻R断路 ③. 灯L短路 ④. 电阻R断路 ⑤. 串联
【解析】
【详解】（1）[1][2]闭合开关S后，小灯泡不发光，原因有二：一是电灯被短路，灯不亮，电压表测量电阻R两端的电压，有示数；二是，电阻R断路，电路中无电流，但电压表的正负接线柱到电源正负极的连接是连通的，电压表有示数。
（2）[3][4][5]将一个电流表正确串联在该电路中，若电流表有示数，说明故障是灯L短路；若电流表无示数，说明故障是电阻R断路，此时电压表与电流表是串联的。
27. 某物理兴趣小组学习了导体电阻的知识后，对食盐水溶液的导电性能与什么因素有关提出了以下猜想：
①食盐水溶液的导电性能与溶液的浓度有关；
②食盐水溶液的导电性能与溶液的质量有关；
③食盐水溶液的导电性能与溶液中两点间的距离有关；
为了验证猜想，他们设计了如图所示的装置，将电路中的a、b两金属片分别插入甲、乙、丙、丁溶液中所示位置 （金属片a、b每次插入溶液中的深度都相同）进行探究：
(1)食盐水溶液的导电性能可以由____的大小来判断；
(2)将金属片a、b分别插入甲、乙所示位置可探究猜想_______（选填序号），为了探究猜想②应将金属片a、b分别插入____和丙两图所示位置；
(3)将金属片a、b分别插入乙、丁所示位置，若I乙≠I丁，由此可得到的结论是食盐水溶液的导电性能与溶液中两点间的____有关；
(4)这个实验用到了初中物理学中最常用的探究方法是_______（写出一种即可）。
【答案】 ①. 电流 ②. ① ③. 甲 ④. 距离 ⑤. 控制变量法（或转换法 ）
【解析】
【详解】(1)[1]食盐水溶液的导电性能可以利用转换法由电路中通过电流的大小来判断。
(2)[2]食盐水溶液的导电性能可以由电路中通过电流的大小来判断。
[3]为了探究猜想②，应使两装置中盐水的质量不同，而其他条件均相同，装置甲、丙满足这一要求。
(3)[4]乙、丁两图中两点间距离不同，而其他条件均相同，探究的是溶液的导电性能与两点间距离的关系，此时电流不相同，说明食盐水溶液的导电性能与溶液中两点间的距离有关
(4)[5]本实验用到了转换法和控制变量法。
28. 如图所示为某同学测定小灯泡电阻的实物连接图。
（1）图中有两处明显连接错误，请指出来：
①导线直接接在滑动变阻器_________；
②_________；
（2）排除故障后闭合开关，电流表和电压表的示数如图甲、乙所示，则电流表的读数为_________A，电压表的读数为_________V，小灯泡的电阻为_________。
【答案】 ①. 金属杆两端的接线柱上了 ②. 电压表正负接线柱接反了 ③. 0.26 ④. 2.6 ⑤. 10
【解析】
【详解】（1）①[1]经分析，滑动变阻器都接入上面两个接线柱，移动滑动变阻器的滑片，滑动变阻器在电路中不起作用，也不能起到保护作用。
②[2]电流从电压表的负接线柱流入，从正接线柱流出，正负接线柱接反了，会造成指针反偏。
（2）[3][4][5]电流表使用的是0~0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.26A；电压表使用的0~3V量程，每一个大格代表1V，每一个小格代表0.1V，电压为2.6V，则小灯泡的电阻为
五、计算题（5+9+10分：共24分）
29. 有一只标有“24V；0.8A”字样的电灯（24V是正常工作的电压，0.8A是正常工作的电流），把它接入电压36V电路中，若要灯能够正常使用，需串联一个多大的电阻？
【答案】
【解析】
【详解】解：灯泡的电阻
串联电路的总电阻
应串联的电阻
答：若使灯泡正常使用，需串联一个15Ω的电阻。
30. 在一个标准大气压下，用炉子将10 kg的水从20 ℃加热至沸腾，燃烧了0.5 kg的焦炭，已知水的比热容为4.2×103 J/(kg·℃)，焦炭的热值为3.0×107 J/kg.求：
(1)水吸收的热量；
(2)0.5 kg焦炭完全燃烧释放的热量；
(3)炉子烧水的效率．
【答案】(1)3.36×106 J；(2)1.5×107 J；(3) 22.4%
【解析】
【详解】解：（1）1个标准大气压下，水的沸点为100℃，所以将水加热至100℃，水吸收的热量：
.
（2）0.5kg焦炭完全燃烧释放的热量：
；
（3）炉子烧水的效率
．
答：（1）水吸收的热量为；（2）0.5kg焦炭完全燃烧释放的热量为；（3）炉子烧水的效率为22.4%．
31. 如图所示，、的电阻均为10Ω，不计电表的电阻．
（1）若只闭合电路中的总电阻为多少？
（2）若只闭合电路中的总电阻为多少？
（3）若只闭合和电路中的总电阻为多少？
【答案】（1）10Ω；（2）20Ω；（3）5Ω
【解析】
【详解】（1）若只闭合，只有连入电路，则电路中的总电阻为．
（2）若只闭合电路中、串联，根据串联电路的电阻特点可知：总电阻
．
（3）若只闭合和电路变成电阻、并联，根据并联电路的电阻特点可得总电阻
．
答：（1）若只闭合电路中的总电阻为10Ω；
（2）若只闭合电路中的总电阻为20Ω；
（3）若只闭合和电路中的总电阻为5Ω．电阻R/Ω
5
10
20
电流I/A
0.4
0.2
电压U/V
1
1.5
2
2.5
电流I/A
0.1
0.15
0.2
0.25
