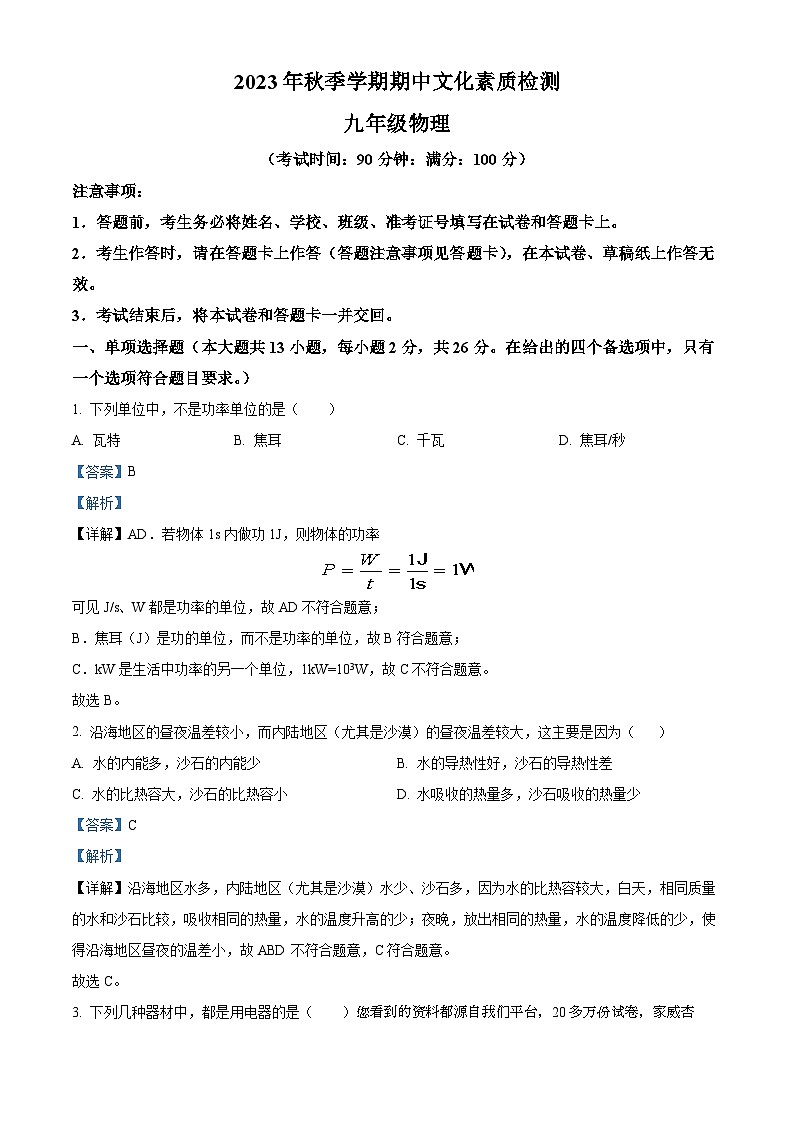

注意事项：
1．答题前，考生务必将姓名、学校、班级、准考证号填写在试卷和答题卡上。
2．考生作答时，请在答题卡上作答（答题注意事项见答题卡），在本试卷、草稿纸上作答无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单项选择题（本大题共13小题，每小题2分，共26分。在给出的四个备选项中，只有一个选项符合题目要求。）
1. 下列单位中，不是功率单位的是（ ）
A. 瓦特B. 焦耳C. 千瓦D. 焦耳/秒
【答案】B
【解析】
【详解】AD．若物体1s内做功1J，则物体的功率
可见J/s、W都是功率的单位，故AD不符合题意；
B．焦耳（J）是功的单位，而不是功率的单位，故B符合题意；
C．kW是生活中功率的另一个单位，1kW=103W，故C不符合题意。
故选B。
2. 沿海地区的昼夜温差较小，而内陆地区（尤其是沙漠）的昼夜温差较大，这主要是因为（ ）
A. 水的内能多，沙石的内能少B. 水的导热性好，沙石的导热性差
C. 水的比热容大，沙石的比热容小D. 水吸收的热量多，沙石吸收的热量少
【答案】C
【解析】
【详解】沿海地区水多，内陆地区（尤其是沙漠）水少、沙石多，因为水的比热容较大，白天，相同质量的水和沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得沿海地区昼夜的温差小，故 ABD不符合题意，C符合题意。
故选C。

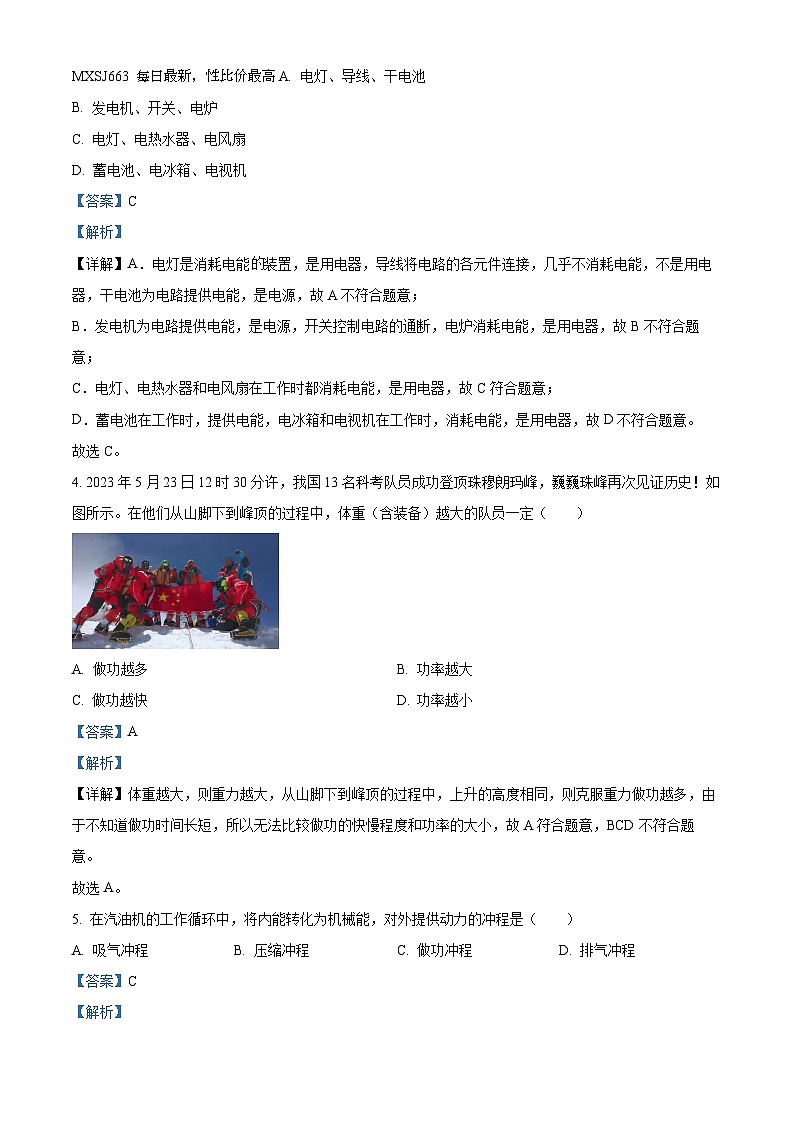

3. 下列几种器材中，都是用电器的是（ ）您看到的资料都源自我们平台，20多万份试卷，家威杏 MXSJ663 每日最新，性比价最高A. 电灯、导线、干电池
B. 发电机、开关、电炉
C. 电灯、电热水器、电风扇
D. 蓄电池、电冰箱、电视机
【答案】C
【解析】
【详解】A．电灯是消耗电能装置，是用电器，导线将电路的各元件连接，几乎不消耗电能，不是用电器，干电池为电路提供电能，是电源，故A不符合题意；
B．发电机为电路提供电能，是电源，开关控制电路的通断，电炉消耗电能，是用电器，故B不符合题意；
C．电灯、电热水器和电风扇在工作时都消耗电能，是用电器，故C符合题意；
D．蓄电池在工作时，提供电能，电冰箱和电视机在工作时，消耗电能，是用电器，故D不符合题意。
故选C。
4. 2023年5月23日12时30分许，我国13名科考队员成功登顶珠穆朗玛峰，巍巍珠峰再次见证历史！如图所示。在他们从山脚下到峰顶的过程中，体重（含装备）越大的队员一定（ ）

A. 做功越多B. 功率越大
C. 做功越快D. 功率越小
【答案】A
【解析】
【详解】体重越大，则重力越大，从山脚下到峰顶的过程中，上升的高度相同，则克服重力做功越多，由于不知道做功时间长短，所以无法比较做功的快慢程度和功率的大小，故A符合题意，BCD不符合题意。
故选A。
5. 在汽油机的工作循环中，将内能转化为机械能，对外提供动力的冲程是（ ）
A. 吸气冲程B. 压缩冲程C. 做功冲程D. 排气冲程
【答案】C
【解析】
【详解】在汽油机的工作循环中，做功冲程将内能转化为机械能，提供动力，压缩冲程将机械能转化为内能，故ABD不符合题意，C符合题意。
故选C
6. 如图所示，A、B、C、D四个轻质小球悬挂在丝线下，其中B带的电荷和用丝绸摩擦过的玻璃棒带的电荷相同，它们分别靠近时相互作用情况如图所示，则以下说法正确的是（ ）
A. A一定带负电B. B一定带负电
C. C一定带正电D. D一定带负电
【答案】C
【解析】
【详解】用丝绸摩擦过的玻璃棒带正电，B带的电荷和用丝绸摩擦过的玻璃棒带的电荷相同，说明B带正电，B与C相互排斥，说明C带正电；A与B相互吸引，说明A带负电或不带电；C与D相互吸引，说明D带负电或不带电。
故选C。
7. 关于电流表和电压表的使用，下列说法不正确的是（ ）
A. 电流表不能直接连接到电源两极B. 应先使用小量程进行“试触”
C. 使用前应检查指针是否对准零刻度线D. 电压表使用时应与待测用电器并联
【答案】B
【解析】
【详解】A．电流表应串联在电路中，不能直接连接到电源两极，否则会因为电流过大而损坏电流表，故A正确，A不符合题意；
B．在选用电流表和电压表时，应使用大量程进行“试触”，防止损坏电表，故B错误，B符合题意；
C．使用电流表和电压表前，要检查指针是否对准零刻度线，故C正确，C不符合题意；
D．电压表是用来测量待测用电器两端的电压的，所以要与待测用电器并联，故D正确，D不符合题意。
故选B。
8. 2023年10月26日11时14分，搭载神舟十七号载人飞船的长征二号F遥十七运载火箭在酒泉卫星发射中心点火发射，17时46分飞船与空间站顺利对接，标志着中国空间站进入了应用和发展阶段。下列说法中正确的是（ ）
A. 火箭升空时机械能守恒
B. 空间站由于惯性绕地球运动
C. 火箭利用液态氢做燃料，是因为液态氢的密度小
D. 火箭向下喷火使其升空，是内能转化为机械能
【答案】D
【解析】
【详解】A．火箭加速升空，由于动能和重力势能都增大，也就是机械能增加，所以机械能不守恒，故A错误；
B．空间站受到地球的引力作用而绕地球运动，故B错误；
C．现代火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的不同燃料时，氢可以释放出更多的热量，故C错误；
D．火箭向下喷火，由于物体间力的作用是相互的，火会给火箭一个向上的力，使其升空，此过程将内能转化为机械能，故D正确。
故选D。
9. 如图所示的电路中，当S1、S2都闭合时，则（ ）
A L1、L2串联
B. L1、L2并联
C. 灯L1被短路
D. 灯L2短路
【答案】B
【解析】
【详解】如图所示的电路中，当S1、S2都闭合时，电流有分支，L1、L2并联。故选B。
10. 如图所示，忽略空气阻力，由空中A处释放的小球经过B、C两位置时具有相同的
A. 速度B. 动能C. 机械能D. 重力势能
【答案】C
【解析】
【详解】小球下落过程中，忽略空气阻力，机械能守恒．小球质量不变，高度减小，重力势能减小，小球没有发生弹性形变，不具有弹性势能．机械能等于动能与势能之和，机械能不变，势能减小，动能增大，小球质量不变，速度增大，故选C。
11. 如图所示，开关S闭合时，可能发生的现象是（ ）
A. L1不发光、L2发光B. L2被烧坏C. L1被烧坏D. 电池被烧坏
【答案】D
【解析】
【详解】由图知，开关断开时，两盏灯并联；当开关S闭合时，电流不经过两灯，而直接从最右面的导线流回电源负极，会发生电源短路，电池会被烧坏；由于电流不经过两灯，则两灯泡均不发光、且灯丝不会烧断，故D符合题意；ABC不符合题意。
故选D。
12. 用如图所示的装置探究“斜面的机械效率”，下列描述正确的是（ ）
A. 实验时要匀速竖直拉动弹簧测力计
B. 斜面的倾斜程度越大，斜面的机械效率越大
C. 斜面的倾斜程度越大木块所受的摩擦力越大
D. 影响斜面机械效率的因素只是物体与斜面间的粗糙程度
【答案】B
【解析】
【详解】A．为了保证弹簧测力计的示数稳定，就要让木块做匀速直线运动，实验时要沿斜面匀速拉动弹簧测力计，故A错误；
BC．其他条件一定时，斜面倾斜程度越大，物体对斜面压力越小，摩擦力越小，做额外功越少，机械效率越大，故B正确，C错误；
D．斜面的机械效率跟斜面的粗糙程度和斜面的倾斜程度有关，故D错误。
故选B。
13. 起重机用缆绳吊着货物竖直向上运动，货物在上升过程中的s﹣t图像如图所示。根据图像，下列判断正确的是（ ）
A. 货物0~6s内的速度小于6~12s内的速度
B. 缆绳0~6s内的拉力大于6~12s内的拉力
C. 缆绳的拉力在0~6s内做的功大于6~12s内做的功
D. 缆绳的拉力在0~6s内的功率小于6~12s内的功率
【答案】C
【解析】
【详解】A．由s﹣t图像可知，0~6s的时间内通过的路程为3m，6~12s的时间内通过的路程为1m，因为相同时间内通过的路程越长，速度越大，所以货物0~6s内的速度大于6~12s内的速度，故A错误；
B．由图可知，在这两个时间段内，物体都在做匀速直线运动，所以拉力等于滑动摩擦力，而在这两个时间段内，物体对水平面的压力相同，接触面的粗糙程度相同，所以受到的滑动摩擦力也相同，拉力也相同，即缆绳0~6s内的拉力等于6~12s内的拉力，故B错误；
C．由B可知，缆绳0~6s内的拉力等于6~12s内的拉力，由A可知，0~6s的时间内通过的路程为3m，6~12s的时间内通过的路程为1m，根据公式可得，缆绳的拉力在0~6s内做的功大于6~12s内做的功，故C正确；
D．由B可知，缆绳0~6s内的拉力等于6~12s内的拉力，由A可知，货物0~6s内的速度大于6~12s内的速度，根据公式可得，缆绳的拉力在0~6s内的功率大于6~12s内的功率，故D错误。
故选C。
二、多项选择题（本大题共3小题，每小题3分，共9分。在每小题给出的四个备选项中，有多个选项符合题目要求，全部选对得3分，选对但不全得2分，有选错得0分。）
14. 如图所示电路，电源两端电压为6V，保持不变，开关闭合后，两盏灯都发光，电压表的示数是3.8V，下列说法中正确的是（ ）
A. L1两端电压为3.8VB. 当L2断路时，电压表的示数是3.8V
C. 当L2断路时，电压表的示数是6VD. L1两端电压为2.2V
【答案】CD
【解析】
【分析】
【详解】AD．由图甲可知，开关闭合后，两灯串联，电压表测L2两端电压，因电压表示数为3.8V，电源电压为6V，故L1两端电压为
U1=U-U2=6V-3.8V=2.2V
故A错误，D正确；
BC．当L2断路时，此时电压表直接串联进电路中，相当于直接测电源电压，故电压表的示数是6V，故B错误，C正确。
故选CD。
15. 公安部统计，截至2022年11月底。我国机动车驾驶人数量已经超过5亿人，其中汽车达到3.18亿辆。下列关于汽车的说法正确的是（ ）
A. 轿车前部的两个大灯总是同时亮同时灭同时闪烁，它们一定是串联的
B. 轿车的发动机一个工作循环，经历四个冲程，飞轮转两周，对外做功一次
C. 轿车的发动机的功率越大，热机效率越高
D. 轿车行驶过程中效率较低，能量大部分以内能的形式散掉
【答案】BD
【解析】
【详解】A．汽车的两个前大灯虽然可以同时亮同时灭，但它们工作时互不影响，一个灯坏了，另一个灯仍能工作，它们是并联的，故A错误；
B．轿车的发动机属于内燃机，内燃机一个工作循环经历四个冲程，飞轮转两周，对外做功一次，，故B正确；
C．热机的功率和热机效率是两个无关的物理量，轿车的发动机的功率越大，热机效率不一定越高，故C错误；
D．轿车行驶过程中效率较低，说明燃料燃烧释放的内能利用率较低，大部分内能没有有效利用，以废气的形式散掉，故D正确。
故选BD。
16. 如图所示电路中，下列说法正确的是（ ）
A. 只闭合时，和串联，电流表能测出通过、的电流
B. 只断开时，短路，电流表测通过的电流
C. 只断开时，和并联，电流表测通过的电流
D. 开关、、都闭合时，形成短路，电流表将被烧坏
【答案】AD
【解析】
【详解】A．只闭合时，电流表与和串联，电流表能测出通过、的电流，故A正确；
B．只断开时，短路，电流表测通过的电流，故B错误；
C．只断开S2时，L1和L2并联，电流表测干路电流，故C错误；
D．开关、、都闭合时，电源短路，电流表将被烧坏，故D正确。
故选AD。
三、填空题（本大题共6小题，每空1分，共12分。）
17. 如图所示是北京冬奥会上的智能服务机器人，重为450N。其内置电动机为机器人提供300N的水平动力，机器人在水平地面上6s内匀速前进了5m，则机器人所受的重力做功______J，水平动力做的功是______J。
【答案】 ①. 0 ②. 1500
【解析】
【详解】[1]机器人在水平地面上前进，在重力方向上没有移动距离，重力做功为0J，重力对机器人不做功。
[2]水平动力做的功
18. 刚擦完车玻璃的干毛巾容易吸附灰尘，是因为带电体具有__________的性质，通常情况下玻璃是__________（选填“导体”、“半导体”或“绝缘体”）。
【答案】 ①. 吸引轻小物体 ②. 绝缘体
【解析】
【详解】[1][2]干毛巾与汽车玻璃摩擦后，干毛巾带了电，带电体有吸引轻小物体的性质，所以干毛巾容易吸附灰尘。通常情况下，玻璃不容易导电，是绝缘体。
19. 红旗牌小轿车的最大功率为165kW，合__________W，该数值的物理意义是_____________。
【答案】 ①. ②. 见解析
【解析】
【详解】[1][2]红旗牌小轿车的最大功率
165kW=165×103W=1.65×105W=1.65×105J/s
165kW表示的意思是：汽车发动机1s做功1.65×105J。
20. “弓开如满月，箭去似流星”用来形容射箭运动员拉弓放箭的情形，那么在这个过程中，弓的弹性势能转化为箭的_______能，同时也说明了物体弹性势能大小与物体的_______有关。
【答案】 ①. 动 ②. 弹性形变的大小
【解析】
【详解】[1]拉弯的弓具有弹性势能，箭射出去后具有动能，这一过程中是弓的弹性势能转化为箭的动能；
[2]同时也说明了弹性势能的影响因素是物体的弹性形变程度。
21. 2020年11月10日8时12分，“奋斗者号”在马里亚纳海沟成功坐底，坐底深度10909米，刷新中国载人深潜的新纪录。“奋斗者号”入海后，舱壁遇到冷的海水，温度降低，内能__________，这是通过________的方式改变内能的。
【答案】 ①. 减少 ②. 热传递
【解析】
【详解】[1][2]“奋斗者”入海后，舱壁遇到冷的海水，放出热量，温度降低，内能减小，这是通过热传递的方式改变内能的。
22. 两个滑轮按如图所示的方式组合，用5N的拉力F拉动绳端，使物体在5s内水平向左匀速滑动1m，物体与地面间的摩擦力为9N，则拉力F的功率为_________________W，滑轮组的机械效率为_________________。
【答案】 ①. 2 ②. 90%
【解析】
【详解】[1]由图可知，n=2，拉力端移动距离
s=2s物=2×1m=2m
拉力做功
W总=Fs=5N×2m=10J
拉力F的功率
[2]拉力做的有用功
W有=fs物=9N×1m=9J
滑轮组的机械效率
η==90%
四、作图题（本大题共1小题，共4分。）
23. 请用笔画线代替导线完成下列电路图，使L1、L2构成一个并联电路，电流表测流过L1、L2的总电流。
【答案】
【解析】
【详解】两灯泡要并联，可将两灯泡左右两端分别连接起来；电流表测总电流，则电流表应串联在干路上，使电流从电流表的正极接线柱流入、负极接线柱流出。如图：
24. 火车在车厢后面有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关），车厢中的指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内部都有人，请你把图中的各元件符号连接成符合上述设计要求的电路图。
【答案】
【解析】
【详解】读题可以知道，只有当两个开关都闭合时，指示灯才能工作。有一个开关断开，指示灯都不工作，故两个开关是串联的，再与指示灯串联。电路如下：
五、实验探究题（本大题共4小题，共25分。）
25. 小明和小华探究并联电路中电流关系，他们设计的电路如图甲所示：
（1）在连接电路的过程中，开关应该__________；
（2）闭合开关前，小明发现电流表的指针向着没有刻度的一侧偏转，如图乙所示，接下来他应该_______；
（3）他们把电流表分别接入到电路中的A、B、C处，测出电流如上表：通过分析，得出的结论是在并联电路中，_____________；
（4）在实验中可以采用__________的方法改变A、B、C处电流的大小从而进行多次实验；多次测量的目的是__________（填序号）。
A．多次测量求平均值减小误差 B．使结论更具普遍性
【答案】 ①. 断开 ②. 将电流表校零 ③. 干路电流等于各支路电流之和 ④. 更换不同规格的灯泡 ⑤. B
【解析】
【详解】（1）[1]在连接电路的过程中，为保护电路，开关应该断开。
（2）[2]闭合开关前，指针向着没有刻度的一侧偏转，说明指针没有指零刻度线，需要调零。
（3）[3]由表格数据可知，电流表接到A、B处各测一个支路的电流，接到C处则测干路的电流，根据表中数据C处电流表示数是A、B两电流表示数的和，所以结论是：在并联电路中，干路的电流是各支路的电流之和。
（4）[4][5]实验中要得到多次实验数据，使结论更具有普遍性，可以通过改变灯泡的规格，获得不同数据。
26. （1）物理实验时，同学们把两只小灯泡接在用干电池做电源的电路中。
①小明连接好如图所示电路后，闭合开关S，他发现L1、L2两只灯泡都不亮，他用手按一下灯泡L1，L1、L2仍然都不亮；按一下灯泡L2，两灯都亮，松开手两灯又不亮，则故障可能是__________（选填“L1灯丝断了”、“L2灯丝断了”、“L1短路”、“L2短路”或“L2与灯座接触不良”）；
②排除故障后，闭合开关两灯同时亮，断开开关，两灯同时灭，小明将开关S换接到L1和L2之间，闭合开关后观察到的现象是__________（选填“L1先亮，L2后亮”“ L2先亮，L1后亮”或“两灯同时亮”）。
（2）某同学在探究“物体的重力势能与哪些因素有关”时，选用下列实验器材：一块厚泡沫，三个相同铁钉，三个铝块、和。他做了如下实验：将铁钉插入泡沫的相同深度，分别将三个铝块由空中静止释放撞击铁钉，铁钉进入泡沫深度如图所示。
①比较__________两次实验的情况，说明铝块高度相同时，质量越大，铝块的重力势能越大；
②对比三次实验，具有的重力势能最大的是图__________（选填“a”、“b”或“c”）中的物体；
（3）小华在学习做饭的过程中，经常加热油和水，他猜想油的比热容比水小。为了验证猜想，他做了以下实验：在同样的条件下分别给水和油加热，如果在__________相同时，可以通过比较__________来比较他们比热容的大小。
【答案】 ①. L2与灯座接触不良 ②. 两灯同时亮 ③. a、c ④. b ⑤. 加热时间（或升高温度） ⑥. 升高温度的多少（或加热时间的长短）
【解析】
【详解】（1）①[1]小明连接好电路后闭合开关S，发现L1、L2两只灯泡都不亮，说明电路中可能存在断路现象，他用手按一下灯泡L1，L1、L2仍然都不亮，按下灯泡L2，两灯都亮，松开手两灯又不亮，说明L2与灯座接触不良。
②[2]闭合开关两灯同时亮，断开开关两灯同时灭；将开关S换接到L1和L2之间，观察到同样的现象，即闭合开关两灯同时亮，所以串联电路中，开关的作用与其位置无关。
（2）①[3]探究重力势能与质量的关系，保持高度不变，改变质量，比较a、c两次实验。
②[4]对比a、b、c三次实验，因b中木桩进入沙中的深度最大，由转换法，具有的重力势能最大的是图b中的物体。
（3）[5][6]质量相同的油和水，用同一热源加热相同的时间吸收的热量相等，如果在加热时间（或升高温度）相同时，可以通过比较升高温度的多少（或加热时间的长短）来比较他们比热容的大小。
27. 在探究动能的大小与什么因素有关的实验中，同学们猜想动能大小可能与物体的质量和速度有关，并在老师的指导下做了如图所示的实验：让小球从斜面由静止滚下，推动木块运动。
（1）本实验是通过比较__________来比较小球的动能大小；
（2）要探究动能大小与速度的关系时，应保持小球的__________不变；
（3）小球从斜面某点由静止释放，滚落到水平面上，小球的__________能转化为动能，因此只要改变小球__________，就可以改变小球到达平面时的动能；
（4）小球和木块由于受到__________的作用，在水平面上运动一段距离后停了下来，在这一过程中它们的机械能将逐渐__________（选填“增大”、“不变”或“减小”）；
（5）交通运输中，在速度相同情况下汽车的__________越大，其动能就越大，行驶时危险就越大，因此严禁汽车超载是减轻交通事故造成伤害的一个重要手段。
【答案】 ①. 木块移动的距离 ②. 质量 ③. 重力势 ④. 释放高度 ⑤. 摩擦力 ⑥. 减小 ⑦. 质量
【解析】
【详解】（1）[1]在探究动能的大小与什么因素有关的实验中，通过观察木块移动的距离来比较小球的动能大小，木块移动的距离越大，说明小球的动能越大。
（2）[2]动能的大小与质量和速度有关，要探究动能大小与速度的关系时，应保持小球的质量不变，改变速度的大小。
（3）[3][4]小球从斜面某点由静止释放，滚落到水平面上，小球质量不变，它的高度减小，故小球的重力势能减小，转化成动能，因此只要改变小球释放高度，就可以改变小球到达平面时的动能。
（4）[5][6]力是改变物体运动状态的原因，小球和木块由于受到摩擦力的作用，在水平面上运动一段距离后停了下来，在这一过程中它们的机械能将逐渐减小。
（5）[7]动能的大小与质量和速度有关，在速度相同情况下汽车的质量越大，其动能就越大，行驶时危险就越大。
28. 在“探究滑轮组的机械效率”时，小明利用如图所示的两组滑轮组进行了5次测量，测得数据如表：
（1）表格中编号①处数据为______；
（2）由表中第3、4组数据可知，同一滑轮组的机械效率与______有关；
（3）有的同学认为机械越省力，它的机械效率越高。你是用小明收集到的第______两组数据对比分析来判断这句话是错误的；若第5组实验时，钩码上升的时间为3s，则第5组实验过程中克服摩擦及绳重做功的功率为______W。用如图乙所示的滑轮组提升重物，若不计摩擦和绳重，绳子能承受的最大拉力为5N，则该滑轮组的最大机械效率为______；
（4）在实验过程中弹簧测力计示数不稳定，有同学认为匀速拉动弹簧测力计上升比较困难，可以使弹簧测力计拉着绳子末端静止时读数，他的观点是______（选填“正确”或“错误”）的；这样算得的机械效率值与实际值相比偏大，是因为读得弹簧测力计的示数______（选填“偏大”、“偏小”或“相等”）。
【答案】 ①. 50 ②. 被提升的物重 ③. 4、5 ④. 0.1 ⑤. 96% ⑥. 错误 ⑦. 偏小
【解析】
【详解】（1）[1] 第五次实验机械效率为
（2）[2] 对比3、4组数据可知，除重物重力不同，其他条件均相同，最终机械效率不同，则可知同一滑轮组的机械效率与被提升的物重有关。
（3）[3] 对比实验4、5可知，第5次实验中动滑轮上绳子段数更多，更省力，但最终机械效率更低，因此可判断机械越省力，它的机械效率越高是错误的。
[4] 克服摩擦及绳重做功为
则第5组实验过程中克服摩擦及绳重做功的功率为
[5] 图乙中滑轮组有效承担物重的绳子段数，能提升物体重力最大为
此时机械效率最大，为
（4）[6][7] 若在弹簧测力计静止时读出了数据，由于不会克服绳与轮之间的摩擦，所以测得的拉力偏小，这种想法是不正确的，没有考虑到摩擦对滑轮组机械效率的影响。
六、综合应用题（本大题共3小题，共24分。解答时要求在答题卡相应的答题区域内写出必要的文字说明、计算公式和重要的演算步骤，只写出最后答案，未写出主要演算过程的，不得分。）
29. 如图所示的电路图，闭合开关，两灯都能发光。各表指针均指在图示位置，电流表为学生电流表，量程是0～0.6A，0～3A，电压表接的是0～3V的量程。
求：（1）灯、两端的电压？
（2）通过灯、的电流？
【答案】（1）1.5V，1.5V；（2）1.2A，0.3A。
【解析】
【详解】解：（1）右图中，两灯并联，电流表A1测L2的电流，电流表A2测干路的电流，电压表测电源电压，即灯、两端的电压。电压表接的是0～3V的量程，分度值为0.1V，电压表示数为
U=1.5V
故灯、两端的电压均为1.5V。
（2）根据并联电路电流的规律可知，A2示数大于A1的示数，因指针位置相同，故A2选用大量程，分度值为0.1A，示数为1.5A；A1选用小量程，分度值为0.02A，示数为0.3A，即通过灯的电流为0.3A，根据并联电路电路的规律，通过的电流为
IL1=1.5A-0.3A=1.2A
通过灯的电流为0.3A。
答：（1）灯、两端的电压分别为1.5V、1.5V；
（2）通过灯、的电流分别为1.2A、0.3A。
30. 质量为60kg的工人用如图甲所示的滑轮组运送货物上楼，滑轮组的机械效率随货物重力变化的图像如图乙所示，机械中摩擦力及绳重忽略不计。问：
（1）若工人在30s内将货物匀速向上提高了3m，作用在钢绳上的拉力为300N，拉力的功率是多大；
（2）动滑轮受到的重力；
（3）该工人竖直向下拉绳子自由端运送货物时，若要工人不被拉离地面，此滑轮组机械效率最大值是多少？（结果在百分号前保留一位小数）
【答案】（1）90W；（2）300N；（3）83.3%
【解析】
【详解】解：（1）由图可知滑轮组的动滑轮绕绳子的段数，拉力做的功
拉力的功率
（2）由乙图可知，当，，机械中摩擦力及绳重忽略不计，滑轮组的机械效率
动滑轮受到的重力
（3）依题意，人所能施加的最大拉力等于人自身的重力，即
提升的最大物重
滑轮组的最大机械效率
答：（1）拉力的功率为90W；
（2）动滑轮受到的重力为300N；
（3）该工人竖直向下拉绳子自由端运送货物时，此滑轮组的机械效率最大值是83.3%。
31. 为实现碳达峰、碳中和的目标，中共中央、国务院于2021年10月24日发布了《关于完整准确全面贯彻新发展理念做好碳达峰碳中和工作的意见》，为响应国家号召，促进“碳达峰碳中和”目标的实现，某汽车集团研发了一款如图所示的新型客车，工作时客车尾气中“汽油味”明显降低，动力更强劲。如该车满载时乘客总质量是30t，如果该车满载乘客后在平直的公路上匀速行驶了，用时0.5h，该车受到的阻力是车总重的0.01倍。求：
（1）客车的行驶速度；
（2）此时它的牵引力是多大？牵引力所做的功率是多少？
（3）如该客车满载乘客匀速行驶0.5h，消耗燃油的体积是，则燃油完全燃烧放出的热量是多少？该车发动机的热机效率是多少？（燃油密度是，燃油热值是）
【答案】（1）25m/s；（2），；（3），37.5%
【解析】
【详解】解：（1）客车的行驶速度
（2）客车受到的阻力
因为客车匀速直线行驶，所以牵引力是
由、、得，牵引力所做的功率是
（3）客车的有用功
由得，燃油的质量
燃油完全燃烧放出的热量
该车发动机的热机效率是
答：（1）客车的行驶速度25m/s；
（2）此时它的牵引力是，牵引力所做的功率是；
（3）如该客车满载乘客匀速行驶0.5h，消耗燃油的体积是，则燃油完全燃烧放出的热量是，该车发动机的热机效率是37.5%。实验次数
A处的电流
B处的电流
C处的电流
1
0.10
0.12
0.22
2
0.22
0.24
0.46
3
0.26
0.30
0.56
实验次数
动滑轮重
物重
钩码上升高度
动力
动力作用点移动距离
滑轮组的机械效率
1
0.5
1
0.1
0.7
0.3
47.6
2
0.5
1
0.2
0.7
0.6
47.6
3
0.5
2
0.1
1.1
0.3
60.6
4
0.5
4
0.1
2
0.3
66.7
5
1
4
0.1
1.6
0.5
①
