广西梧州市岑溪市糯垌中学2023－2024学年九年级上学期第二次月考物理试题
展开
这是一份广西梧州市岑溪市糯垌中学2023－2024学年九年级上学期第二次月考物理试题，共18页。试卷主要包含了选择题，填空题，作图题，实验探究题，应用计算题等内容，欢迎下载使用。

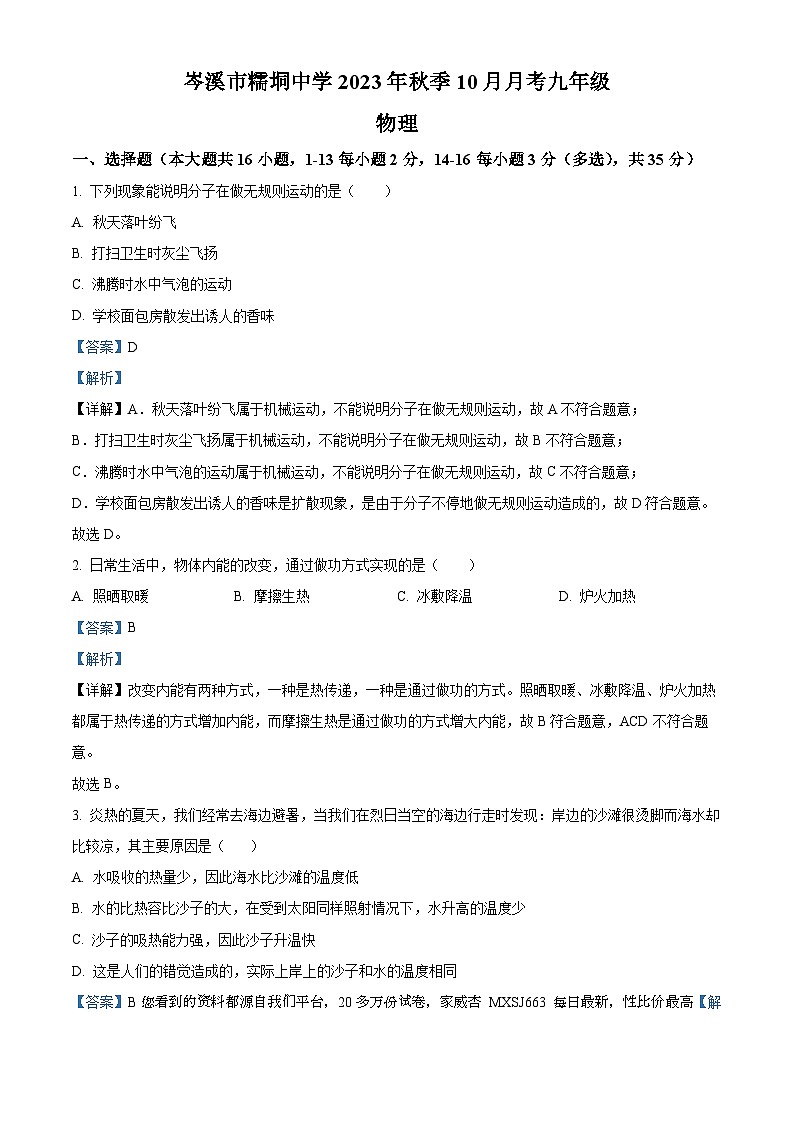

一、选择题（本大题共16小题，1-13每小题2分，14-16每小题3分（多选），共35分）
1. 下列现象能说明分子在做无规则运动的是（ ）
A. 秋天落叶纷飞
B. 打扫卫生时灰尘飞扬
C. 沸腾时水中气泡的运动
D. 学校面包房散发出诱人的香味
【答案】D
【解析】
【详解】A．秋天落叶纷飞属于机械运动，不能说明分子在做无规则运动，故A不符合题意；
B．打扫卫生时灰尘飞扬属于机械运动，不能说明分子在做无规则运动，故B不符合题意；
C．沸腾时水中气泡的运动属于机械运动，不能说明分子在做无规则运动，故C不符合题意；
D．学校面包房散发出诱人的香味是扩散现象，是由于分子不停地做无规则运动造成的，故D符合题意。
故选D。
2. 日常生活中，物体内能的改变，通过做功方式实现的是（ ）
A. 照晒取暖B. 摩擦生热C. 冰敷降温D. 炉火加热
【答案】B
【解析】
【详解】改变内能有两种方式，一种是热传递，一种是通过做功的方式。照晒取暖、冰敷降温、炉火加热都属于热传递的方式增加内能，而摩擦生热是通过做功的方式增大内能，故B符合题意，ACD不符合题意。
故选B。
3. 炎热的夏天，我们经常去海边避暑，当我们在烈日当空的海边行走时发现：岸边的沙滩很烫脚而海水却比较凉，其主要原因是（ ）
A. 水吸收的热量少，因此海水比沙滩的温度低
B. 水的比热容比沙子的大，在受到太阳同样照射情况下，水升高的温度少
C. 沙子的吸热能力强，因此沙子升温快
D. 这是人们的错觉造成的，实际上岸上的沙子和水的温度相同
【答案】B您看到的资料都源自我们平台，20多万份试卷，家威杏 MXSJ663 每日最新，性比价最高【解析】

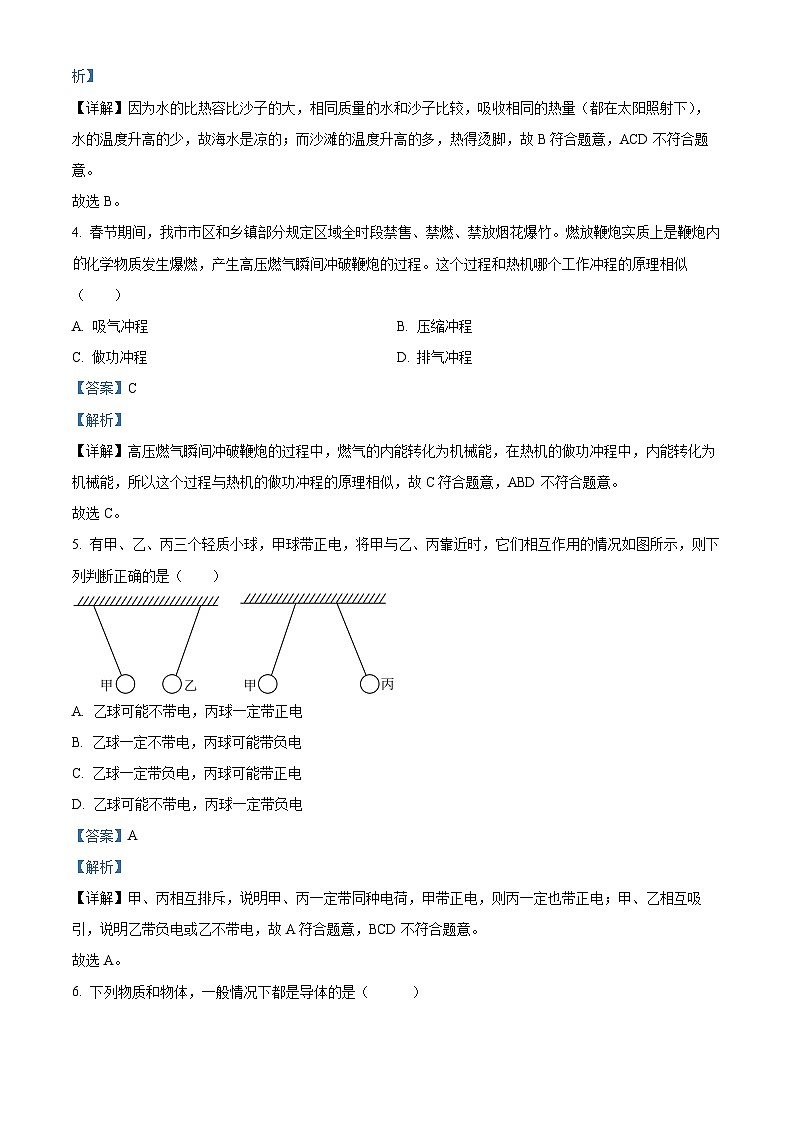

【详解】因为水的比热容比沙子的大，相同质量的水和沙子比较，吸收相同的热量（都在太阳照射下），水的温度升高的少，故海水是凉的；而沙滩的温度升高的多，热得烫脚，故B符合题意，ACD不符合题意。
故选B。
4. 春节期间，我市市区和乡镇部分规定区域全时段禁售、禁燃、禁放烟花爆竹。燃放鞭炮实质上是鞭炮内化学物质发生爆燃，产生高压燃气瞬间冲破鞭炮的过程。这个过程和热机哪个工作冲程的原理相似（ ）
A. 吸气冲程B. 压缩冲程
C. 做功冲程D. 排气冲程
【答案】C
【解析】
【详解】高压燃气瞬间冲破鞭炮的过程中，燃气的内能转化为机械能，在热机的做功冲程中，内能转化为机械能，所以这个过程与热机的做功冲程的原理相似，故C符合题意，ABD不符合题意。
故选C。
5. 有甲、乙、丙三个轻质小球，甲球带正电，将甲与乙、丙靠近时，它们相互作用的情况如图所示，则下列判断正确的是（ ）
A. 乙球可能不带电，丙球一定带正电
B. 乙球一定不带电，丙球可能带负电
C. 乙球一定带负电，丙球可能带正电
D. 乙球可能不带电，丙球一定带负电
【答案】A
【解析】
【详解】甲、丙相互排斥，说明甲、丙一定带同种电荷，甲带正电，则丙一定也带正电；甲、乙相互吸引，说明乙带负电或乙不带电，故A符合题意，BCD不符合题意。
故选A。

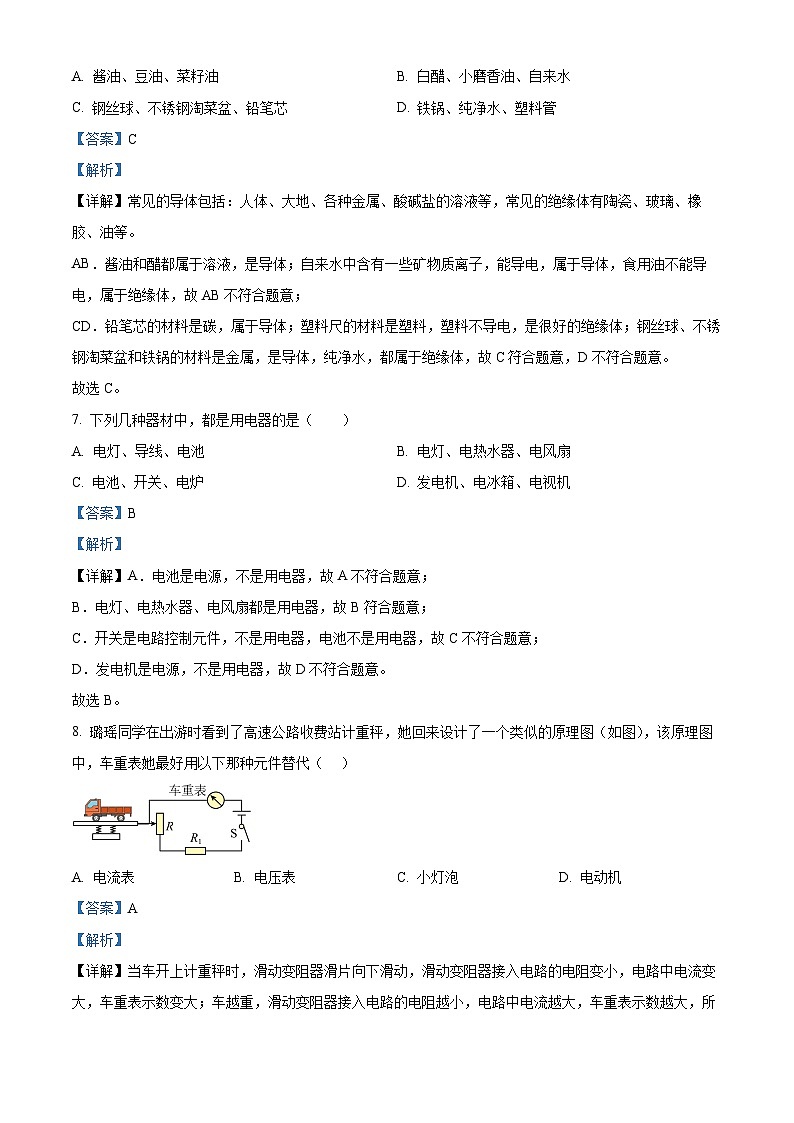

6. 下列物质和物体，一般情况下都是导体的是（ ）
A. 酱油、豆油、菜籽油B. 白醋、小磨香油、自来水
C. 钢丝球、不锈钢淘菜盆、铅笔芯D. 铁锅、纯净水、塑料管
【答案】C
【解析】
【详解】常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等，常见的绝缘体有陶瓷、玻璃、橡胶、油等。
AB．酱油和醋都属于溶液，是导体；自来水中含有一些矿物质离子，能导电，属于导体，食用油不能导电，属于绝缘体，故AB不符合题意；
CD．铅笔芯的材料是碳，属于导体；塑料尺的材料是塑料，塑料不导电，是很好的绝缘体；钢丝球、不锈钢淘菜盆和铁锅的材料是金属，是导体，纯净水，都属于绝缘体，故C符合题意，D不符合题意。
故选C。
7. 下列几种器材中，都是用电器的是（ ）
A. 电灯、导线、电池B. 电灯、电热水器、电风扇
C. 电池、开关、电炉D. 发电机、电冰箱、电视机
【答案】B
【解析】
【详解】A．电池是电源，不是用电器，故A不符合题意；
B．电灯、电热水器、电风扇都是用电器，故B符合题意；
C．开关是电路控制元件，不是用电器，电池不是用电器，故C不符合题意；
D．发电机是电源，不是用电器，故D不符合题意。
故选B。
8. 璐瑶同学在出游时看到了高速公路收费站计重秤，她回来设计了一个类似的原理图（如图），该原理图中，车重表她最好用以下那种元件替代（ ）
A. 电流表B. 电压表C. 小灯泡D. 电动机
【答案】A
【解析】
【详解】当车开上计重秤时，滑动变阻器滑片向下滑动，滑动变阻器接入电路的电阻变小，电路中电流变大，车重表示数变大；车越重，滑动变阻器接入电路的电阻越小，电路中电流越大，车重表示数越大，所以最好用电流表替代车重表，故A符合题意，BCD不符合题意。
故选A。
9. 下列关于串并联的判断中正确的是（ ）
A. 马路边的路灯，因为同时亮同时灭，所以它们是串联的
B. 教室内一个开关可同时控制两盏灯，这两盏灯是串联的
C. 很多宾馆采用房卡插卡取电，房卡相当于电路中的电源
D. 家庭电路中的照明灯和其他用电器，使用时候互不影响，它们是并联的
【答案】D
【解析】
【详解】A．马路边的路灯同时亮，同时灭，但如果一只损坏其余的还可以继续工作，互不影响，因此是并联的，故A错误；
B．教室内一个开关可同时控制两盏灯，当一盏灯损坏时，另一盏灯可以继续发光，所以是并联关系，故B错误；
C．很多宾馆采用房卡插卡取电，房卡可以控制房间电路的通断，所以房卡相当于电路中的开关，故C错误；
D．家庭电路中的照明灯和其他用电器，其中一个不工作时其它用电器可以继续工作，使用时互不影响，所以它们是并联的，故D正确。
故选D。
10. 按如图连接好电路闭合开关后，发现L1不亮，L2能发光，则可能出现的故障是（ ）
A. L1灯座短路B. 导线2开路
C. 导线3断路D. L2的灯丝断开了
【答案】C
【解析】
【详解】A．若L1灯座短路，电流从电源正极不经过用电器流向负极，会形成电源短路，烧坏电源，电路不能正常工作，故A不符合题意；
B．若导线2开路，则整个电路开路，用电器均不能工作，故B不符合题意；
C．若导线3断路，L1不发光，故C符合题意；
D．若 L2的灯丝断开了，则L2不发光，故D不符合题意。
故选C。
11. 关于如图所示的电路有以下判断：①L1和L2两灯泡串联，②L1和L2两灯泡并联，③电流表A1测灯泡L1的电流，④电流表A2测电路中的总电流。其中正确的有（ ）
A. ①③B. ①④C. ②③D. ②④
【答案】D
【解析】
【详解】由电路图分析可知L1和L2两灯泡是并联，电流表A1测灯泡L2的电流，电流表A2测电路中的总电流，故②④符合题意，故D符合题意，ABC不符合题意。
故选D。
12. 如图所示，闭合开关S1，电灯L1、L2都能发光。再闭合开关S2，观察到灯泡的发光情况是（ ）
A. L1、L2都变亮B. L1变亮、L2不亮
C. L1、L2都变暗D. L1不亮、L2变亮
【答案】D
【解析】
【详解】由题意可知当闭合开关S2后，L1将被短路，L2有电流可以正常通过，故L1不亮，L2两端的电压将比之前变大，根据电功率公式
电压变大，实际功率变大，L2将变亮，故D符合题意，ABC不符合题意。
故选D。
13. 如图所示电路中，电源电压适当，要使电铃和电灯同时有电流通过，以下做法中正确的是（ ）
A 断开Sl，闭合S2、S3
B. 断开S3，闭合S1、S2
C. 闭合Sl，断开S2、S3
D. 闭合S2，断开S1、S3
【答案】D
【解析】
【详解】要使电铃和电灯同时有电流通过，可以让灯泡和电铃构成串联电路，此时需要闭合开关S2、断开开关S1和S3；构成并联电路时，闭合S1、S3，断开开关S2，故D符合题意，ABC不符合题意。
故选D。
14. 根据“探究通过导体的电流与其两端电压的关系”实验做出的图像如图所示，下列说法正确的是（ ）
A. 导体甲的电阻为5Ω
B. 当导体乙两端的电压为2V时，通过导体的电流为0.4A
C. 将两导体串联后，当电路中的电流为0.5A时，电源总电压为4.5V
D. 将两导体并联后接在3V的电源上，干路中的电流为0.9A
【答案】AC
【解析】
【详解】A．由图像可知，导体甲的电阻
故A正确；
B．由图像可知，当导体乙两端的电压为2V时，通过导体的电流为0.5A，故B错误；
C．由图像可知，将两导体串联后，当电路中的电流为0.5A时，此时甲两端的电压为2.5V，乙两端的电压为2V，则电源总电压
U=U1+U2=2.5V+2V=4.5V
故C正确；
D．由图像可知，将两导体并联后接在3V的电源上，通过导体甲和导体乙的电流均为0.6A，则干路中的电流
I=I1+I2=0.6A+0.6A=1.2A
故D错误。
故选AC。
15. 如图甲所示电路，电源电压保持不变，闭合开关S，变阻器滑片P从a端滑到b端的整个过程中，电流表示数I与电压表示数U的关系如图乙所示，由图象可知，下列说法正确的是（ ）
A. 的阻值为10Ω
B. 的最大阻值为10Ω
C. 电源电压是3V
D. 当电流表示数为0.2A时，滑动变阻器正好一半阻值接入电路
【答案】AC
【解析】
【详解】由电路图可知：R1与R2串联，电压表测量电阻R1两端的电压，电流表测量串联电路的电流。
A．根据图象可知：电阻R1两端电压U1=1V时电流为
I1=0.1A
由欧姆定律可得，定值电阻
故A正确；
BC．由电路图可知：当滑片P位于b端时，电路为R1的简单电路，此时电路中的电流最大，电压表测电源的电压，由图象可知，电路中的最大电流0.3A时，电压表的示数为3V，即电源的电压为3V；当电压表的示数为1V时，电流最小为0.1A，滑动变阻器连入电路的电阻最大，由欧姆定律，其最大阻值为
故B错误，C正确；
D．当电路中的电流为0.2A时，根据图象读出电阻R1两端电压
U1′=2V
根据串联电路的总电压等于各电阻两端的电压之和可知，R2两端电压
U2′=U-U1′=3V-2V=1V
由欧姆定律，滑动变阻器连入电路的电阻为
因滑动变阻器的最大阻值为20Ω，故当电流表示数为0.2A时，滑动变阻器正好是其最大阻值的四分之一，故D错误。
故选AC。
16. 如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表显示的数据来反应水位升降情况。水位最低时，滑杆P位于R的a端处。L是一个指示灯，电路各部分接触良好，不计导线电阻。下列判断不正确的是（ ）
A. 当水位不变时，则电压表示数不变，指示灯不亮
B. 当水位下降时，则电压表示数变小，指示灯变亮
C. 当电压表示数变大时，指示灯变暗，则表明水位上升
D. 若将电压表改装成水位计，则电压表零刻度线即为水位计零刻度线
【答案】AD
【解析】
【详解】由图示电路图可知，指示灯与变阻器串联连接在电源上，电压表测滑动变阻器两端电压。
A．当水位不变时，滑片位置不变，电路是通路，滑动变阻器两端电压不变，电压表示数不变，指示灯亮，故A错误，符合题意。
B．当水位下降时，滑动变阻器接入电路的指针减小，滑动变阻器分压减小，电压表示数变小，电路总电阻减小，电路电流变大，灯泡实际功率变大，指示灯变亮，故B正确，不符合题意；
C．当电压表示变大，根据串联电路电压与电阻成正比的特点可知，变阻器连入电路的阻值变大，表明触头P向上移动，即水位上升；根据欧姆定律可知电流变小，所以指示灯变暗，故C正确，不符合题意。
D．若将电压表改装成水位计，则电压表零刻度线时，即滑杆P位于R的a端处，由题干可知，此时水位最低，但不是水位计零刻度线，故D错误，符合题意。
故选AD。
二、填空题（本大题共6小题，每空1分，共12分。不要求写出演算过程）
17. 发光二极管是用 _____（填“导体”“半导体”或“超导体”）材料制成的；火箭常用液态氢作燃料，是因为它具有较大的 _____。
【答案】 ①. 半导体 ②. 热值
【解析】
【详解】[1]根据发光二极管的结构特点可知，其是用半导体材料制成的。
[2]火箭常用液态氢作燃料，是因为它具有较大的热值，完全燃烧相同质量其他燃料和液氢时，液态氢可放出更多的热量。
18. 近年来，随着各国政策的支持，新能源汽车开始被大家熟知和接受。新能源汽车在充电的过程是把___________能转化为___________能。
【答案】 ①. 电 ②. 化学
【解析】
【详解】[1][2]新能源汽车在充电的过程要消耗电能，是把电能转化为化学能储存在电池中。
19. 在“母亲节”这天，小唐同学为妈妈炖了一碗排骨汤，然后用盆子装了5kg的水，将装汤的碗放在水中进行冷却，这是因为水的______大。过了一会儿，水温由20℃升高到40℃，水吸收的热量为______J[c水＝4.2×103J/（kg•℃）]。
【答案】 ①. 比热容 ②. 4.2×105
【解析】
【详解】[1]由于水的比热容大，根据，质量相同的水和其它物质相比，升高相同的温度，水吸热多，所以用水冷却。
[2]水吸收的热量为
Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×5kg×（40℃﹣20℃）＝4.2×105J
20. 某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为4V，则L1两端的电压为 _____V，L2两端的电压为 _____V。
【答案】 ①. 4 ②. 2
【解析】
【详解】[1][2]他所用的电源是四节新干电池串联组成的电池组，电源电压为6V；当他将开关闭合后，两灯泡串联，电压表测量L1两端的电压，电压表的示数为4V，则L1两端的电压为4V；据串联电路的电压特点可知L2两端的电压
U2=U﹣U1=6V﹣4V=2V
21. 某导体两端加上6V的电压时，通过它的电流为0.3A，这个导体的电阻为___________欧；若导体两端电压为0时，导体的电阻为_____欧。
【答案】 ①. 20 ②. 20
【解析】
【详解】[1]这个导体的电阻为
[2]电阻是导体的一种属性，和导体的材料、长度、横截面积有关，和它两端的电压无关，所以，若导体两端电压为0时，导体的电阻仍为20Ω。
22. 如图所示的电路中，电源电压为6V，则当只闭合开关S2时，电压表的示数是 _____V；同时闭合S1、S2时，电压表的示数是 _____V。
【答案】 ①. 6 ②. 6
【解析】
【详解】[1]当只闭合开关S2时，两灯泡串联，电压表测量电源电压，因为电源电压为6V，所以电压表的示数是6V。
[2]同时闭合S1、S2时，L2被短路，电路为L1的简单电路，电压表测量电源电压，所以电压表的示数是6V。
三、作图题、（本大题共2小题，共4分）
23. 请用笔画线代替导线，在图中将两个灯泡、开关连成并联电路。
【答案】
【解析】
【详解】由题意知，两灯并联，所以电流从电源正极经开关后分支，分别经过两灯泡，然后共同汇合回到负极，实物连接，如图所示：
24. 如图所示，请在虚线框内画出与实物电路图相对应的电路图。
【答案】
【解析】
【详解】由实物图可知，L1、L2两灯并联，开关S接在干路上，故作图如下：
四、实验探究题（每空1分，共25分）
25. 为了比较不同物质吸热的情况，某同学用图甲所示的装置做实验，两个相同的烧杯中分别装有质量相等的水和食用油；
（1）该实验除了图中所示的实验器材外，还需要的测量工具是停表和_____；
（2）在实验中，两烧杯内放入相同规格的电加热器，这样可以保证在相同时间内，水和食用油吸收的热量_____，实验数据如上表所示，相同时间内通过比较_____来比较水和食用油的吸热能力；
（3）根据实验结果，我们可以发现_____的吸热能力更强；_____的比热容更大。（填“水”或“食用油”）
【答案】 ①. 天平 ②. 相同 ③. 升高温度 ④. 水 ⑤. 水
【解析】
【详解】（1）[1]根据控制变量法，在实验中需要两种液体的质量相同，所以除了图中所示的器材和秒表外，还需要的测量工具有天平。
（2）[2]根据转换法，本实验是通过比较加热时间的长短，来比较吸收热量的多少，所以在实验中，两烧杯内放入相同规格的电加热器，这样可以保证在相同时间内，水和食用油吸收的热量相同。
[3]实验数据如上表所示，可知实验中是使水和食用油加热相同时间，通过比较升高温度来比较水和食用油的吸热能力。
（3）[4][5]分析数据可知，加热相同时间，水升温慢，说明水的吸热能力更强，水的比热容大。
26. 在探究并联电路电流规律的实验中，如图甲是实验的电路图；
（1）电流表应_____（选填“串联”或“并联”）在被测电路中，若要测量干路电流，则电流表应接在甲图中的_____点；
（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是_____；在排除故障后，电流表的示数如图丙所示，则电流表的示数为_____A；
（3）表格的数据是小亮同学在实验中用两盏规格_____（填“相同”或“不同”）的灯泡得出的，这样的实验结果是欠妥的；改进实验方法，正确进行实验后，A、B、C三点的电流IA、IB、IC正确的关系应该是_____。
【答案】 ①. 串联 ②. C ③. 电流表的正负接线柱接反了 ④. 0.24 ⑤. 不同 ⑥. IC＝IA+IB
【解析】
【详解】（1）[1][2]电流表需要测量通过用电器的电流大小，要串联在被测电路中；由甲图可知，C点在干路，故若测量干路电流，则需要将电流表接在甲图中的C点。
（2）[3]在测量A处的电流时，发现电流表的指针偏转如图乙，即指针反向偏转，这是因为电流表的正负接线柱接反了；
[4]图乙中电流表的量程为0~0.6A，分度值为0.02A，指针在0.2A右边两个小格处，其示数为0.24A。
（3）[5]为了避免偶然性，寻找普遍规律，要选择不同规格的灯泡进行多次实验；
[6]由表格数据可知
所以，可以初步得出结论：并联电路中干路的电流等于各支路电流之和，改进实验方法，正确进行实验后，A、B、C三点的电流IA、IB、IC正确的关系应该是
27. 如图所示，在探究影响导体电阻大小因素的实验中，a、b、d粗细相同；b、c、d长短相同；c比a、b、d粗。
（1）该实验是通过观察___________的示数间接比较导线电阻的大小；
（2）选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的___________有关；
（3）选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的___________有关；
（4）选用导线___________分别接入电路中，是为了探究电阻大小跟导体的材料有关；
（5）影响导体电阻大小因素除了上述因素外，还可能跟___________有关。
【答案】 ①. 电流表 ②. 长度 ③. 横截面积 ④. b、d ⑤. 温度
【解析】
【详解】（1）[1]实验中运用转换法，通过观察电流表的示数来得到导体电阻大小的。
（2）[2]导线a、b材料和横截面积相同，而长度不同，所以是为了探究导体电阻和导体长度的关系。
（3）[3]导线b、c长度和材料相同，而横截面积不同，所以是为了探究导体电阻与横截面积的关系。
（4）[4]要探究电阻大小跟导体材料的关系，需要控制导体的长度和横截面积相同，而导体的材料不同，因此选用b、d两导线。
（5）[5]实验过程中，除上述原因外，还发现导体的电阻与温度也有关系。
28. 在探究“电流与电压和电阻关系”实验中，
（1）连接电路时，开关应当 ______；
（2）小新将实物连接成如图甲所示电路，其中有一处连线错误，请你在连接错误的导线上画“×”并改正；（ ）
（3）实验开始时，滑动变阻器的作用是 ______；探究通过导体的电流与导体两端电压的关系时，应保持 ______不变，此时滑动变阻器的作用是 ______；探究通过导体的电流与导体电阻的关系时，应保持 ______不变；
（4）将电路连接正确后，闭合开关，移动滑动变阻器滑片P，使定值电阻R两端电压为2V，电流表示数如图乙所示，则R的阻值为 ______Ω；
（5）小芳同学正确连接电路后，闭合开关，移动滑动变阻器滑片，发现电流表无示数，电压表有示数，其原因可能是 ______；
【答案】 ①. 断开 ②. ③. 保护电路 ④. 导体的电阻 ⑤. 改变定值电阻两端的电压 ⑥. 定值电阻两端的电压 ⑦. 5 ⑧. 定值电阻断路
【解析】
【详解】（1）[1]在连接电路时，为保护电路及用电安全，开关必须断开。
（2）[2]原电路中，电压表测电源电压是错误的，应测电阻的电压，改正后如下所示：
（3）[3]实验开始时，滑动变阻器的滑片处于最大值端，作用是使电路中的电流最小，可以保护电路。
[4][5]在探究通过导体的电流与导体两端电压关系时，根据控制变量法，要控制导体的电阻不变，通过调节滑片，使电压表的示数产生变化，多次测量，得出具有普遍性的结论，故滑动变阻器的作用是改变定值电阻两端的电压。
[6]在探究通过导体的电流与导体的电阻关系时，根据控制变量法，要控制导体的电压不变，滑动变阻器的作用是通过移动滑片，保持定值电阻两端的电压不变。
（4）[7]将电路连接正确后，闭合开关，移动滑动变阻器滑片P，使定值电阻R两端电压2V，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.4A，由欧姆定律，则
（5）[8]小芳同学正确连接电路后，闭合开关，移动滑动变阻器滑片，发现电流表无示数，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的电路断路了，即可能是电阻断路。
五、应用计算题（本大题共3小题，第28小题6分、29小题9分、30小题9分，共24分．解题时要有必要的文字说明、公式和计算过程，直接写出答案的不能得分）
29. 某家庭用燃气热水器将质量为100kg、温度为20℃的自来水加热到50℃，消耗的天然气的体积为1m3（假设天然气完全燃烧）。[水的比热容是4.2×103J/（kg•℃），天然气的热值是4.2×l07J/m3。]求：
（1）天然气完全燃烧放出的热量。
（2）水吸收的热量。
（3）该燃气热水器工作时的效率。
【答案】（1）4.2×107J；（2）1.26×107J；（3）30%
【解析】
【详解】（1）天然气完全燃烧放出的热量为
（2）水吸收的热量为
（3）该热水器工作时的效率为
答：（1）天然气完全燃烧放出的热量为4.2×107J；
（2）水吸收的热量为1.26×107J；
（3）该热水器烧水时的效率是30%。
30. 在如图所示电路中，电源电压为6V。闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A。求：
（1）小灯泡L1两端的电压U1；
（2）通过小灯泡L2的电流I2；
（3）小灯泡L2两端的电压U2。
【答案】（1）6V；（2）0.2A；（3）6V
【解析】
【详解】解：（1）（3）由电路图可知，L1与L2并联，因并联电路中各支路两端的电压相等，所以小灯泡L1两端的电压为
U1=U=6V
小灯泡L2两端的电压为
U2=U=6V
（2）由电路图可知，L1与L2并联，电流表A测干路电流，电流表A1测L1支路的电流，因并联电路中干路电流等于各支路电流之和，所以，通过小灯泡L2的电流为
I2=I-I1=0.5A-0.3A=0.2A
答：（1）小灯泡L1两端的电压U1为6V；
（2）通过小灯泡L2的电流I2为0.2A；
（3）小灯泡L2两端的电压U2为6V。
31. 在如图所示的电路中，电源电压保持不变，电阻R1=R2=R3=20，当开关S1、S2都断开时，电流表的示数是0.3A。求：
（1）电源电压；
（2）只闭合S2时，电流表的示数为多少？
（3）开关S1、S2都闭合时，电流表的示数。
【答案】（1）12V；（2）0.6A；（3）1.2A
【解析】
【详解】解：（1）当开关S1、S2都断开时，此时电路为R1、R2串联，此时电路中的电流为0.3A，则电源电压为
（2）只闭合S2时，电路为R1单独串联，R2被短路，此时电路中的电流为
（3）开关S1、S2都闭合时，电路为R1、R3并联，则此时经过R3的电流为
电流表示数为
答：（1）电源电压为12V；
（2） 只闭合S2时，电流表的示数为0.6A；
（3）开关S1、S2都闭合时，电流表的示数为1.2A。物质
质量/g
初温/℃
加热时间/min
末温/℃
水
200
20
6
45
食用油
200
20
6
70
A点电流IA
B点电流IB
C点电流IC
0.16A
0.16A
0.32A
一、选择题（本大题共16小题，1-13每小题2分，14-16每小题3分（多选），共35分）
1. 下列现象能说明分子在做无规则运动的是（ ）
A. 秋天落叶纷飞
B. 打扫卫生时灰尘飞扬
C. 沸腾时水中气泡的运动
D. 学校面包房散发出诱人的香味
【答案】D
【解析】
【详解】A．秋天落叶纷飞属于机械运动，不能说明分子在做无规则运动，故A不符合题意；
B．打扫卫生时灰尘飞扬属于机械运动，不能说明分子在做无规则运动，故B不符合题意；
C．沸腾时水中气泡的运动属于机械运动，不能说明分子在做无规则运动，故C不符合题意；
D．学校面包房散发出诱人的香味是扩散现象，是由于分子不停地做无规则运动造成的，故D符合题意。
故选D。
2. 日常生活中，物体内能的改变，通过做功方式实现的是（ ）
A. 照晒取暖B. 摩擦生热C. 冰敷降温D. 炉火加热
【答案】B
【解析】
【详解】改变内能有两种方式，一种是热传递，一种是通过做功的方式。照晒取暖、冰敷降温、炉火加热都属于热传递的方式增加内能，而摩擦生热是通过做功的方式增大内能，故B符合题意，ACD不符合题意。
故选B。
3. 炎热的夏天，我们经常去海边避暑，当我们在烈日当空的海边行走时发现：岸边的沙滩很烫脚而海水却比较凉，其主要原因是（ ）
A. 水吸收的热量少，因此海水比沙滩的温度低
B. 水的比热容比沙子的大，在受到太阳同样照射情况下，水升高的温度少
C. 沙子的吸热能力强，因此沙子升温快
D. 这是人们的错觉造成的，实际上岸上的沙子和水的温度相同
【答案】B您看到的资料都源自我们平台，20多万份试卷，家威杏 MXSJ663 每日最新，性比价最高【解析】
【详解】因为水的比热容比沙子的大，相同质量的水和沙子比较，吸收相同的热量（都在太阳照射下），水的温度升高的少，故海水是凉的；而沙滩的温度升高的多，热得烫脚，故B符合题意，ACD不符合题意。
故选B。
4. 春节期间，我市市区和乡镇部分规定区域全时段禁售、禁燃、禁放烟花爆竹。燃放鞭炮实质上是鞭炮内化学物质发生爆燃，产生高压燃气瞬间冲破鞭炮的过程。这个过程和热机哪个工作冲程的原理相似（ ）
A. 吸气冲程B. 压缩冲程
C. 做功冲程D. 排气冲程
【答案】C
【解析】
【详解】高压燃气瞬间冲破鞭炮的过程中，燃气的内能转化为机械能，在热机的做功冲程中，内能转化为机械能，所以这个过程与热机的做功冲程的原理相似，故C符合题意，ABD不符合题意。
故选C。
5. 有甲、乙、丙三个轻质小球，甲球带正电，将甲与乙、丙靠近时，它们相互作用的情况如图所示，则下列判断正确的是（ ）
A. 乙球可能不带电，丙球一定带正电
B. 乙球一定不带电，丙球可能带负电
C. 乙球一定带负电，丙球可能带正电
D. 乙球可能不带电，丙球一定带负电
【答案】A
【解析】
【详解】甲、丙相互排斥，说明甲、丙一定带同种电荷，甲带正电，则丙一定也带正电；甲、乙相互吸引，说明乙带负电或乙不带电，故A符合题意，BCD不符合题意。
故选A。
6. 下列物质和物体，一般情况下都是导体的是（ ）
A. 酱油、豆油、菜籽油B. 白醋、小磨香油、自来水
C. 钢丝球、不锈钢淘菜盆、铅笔芯D. 铁锅、纯净水、塑料管
【答案】C
【解析】
【详解】常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等，常见的绝缘体有陶瓷、玻璃、橡胶、油等。
AB．酱油和醋都属于溶液，是导体；自来水中含有一些矿物质离子，能导电，属于导体，食用油不能导电，属于绝缘体，故AB不符合题意；
CD．铅笔芯的材料是碳，属于导体；塑料尺的材料是塑料，塑料不导电，是很好的绝缘体；钢丝球、不锈钢淘菜盆和铁锅的材料是金属，是导体，纯净水，都属于绝缘体，故C符合题意，D不符合题意。
故选C。
7. 下列几种器材中，都是用电器的是（ ）
A. 电灯、导线、电池B. 电灯、电热水器、电风扇
C. 电池、开关、电炉D. 发电机、电冰箱、电视机
【答案】B
【解析】
【详解】A．电池是电源，不是用电器，故A不符合题意；
B．电灯、电热水器、电风扇都是用电器，故B符合题意；
C．开关是电路控制元件，不是用电器，电池不是用电器，故C不符合题意；
D．发电机是电源，不是用电器，故D不符合题意。
故选B。
8. 璐瑶同学在出游时看到了高速公路收费站计重秤，她回来设计了一个类似的原理图（如图），该原理图中，车重表她最好用以下那种元件替代（ ）
A. 电流表B. 电压表C. 小灯泡D. 电动机
【答案】A
【解析】
【详解】当车开上计重秤时，滑动变阻器滑片向下滑动，滑动变阻器接入电路的电阻变小，电路中电流变大，车重表示数变大；车越重，滑动变阻器接入电路的电阻越小，电路中电流越大，车重表示数越大，所以最好用电流表替代车重表，故A符合题意，BCD不符合题意。
故选A。
9. 下列关于串并联的判断中正确的是（ ）
A. 马路边的路灯，因为同时亮同时灭，所以它们是串联的
B. 教室内一个开关可同时控制两盏灯，这两盏灯是串联的
C. 很多宾馆采用房卡插卡取电，房卡相当于电路中的电源
D. 家庭电路中的照明灯和其他用电器，使用时候互不影响，它们是并联的
【答案】D
【解析】
【详解】A．马路边的路灯同时亮，同时灭，但如果一只损坏其余的还可以继续工作，互不影响，因此是并联的，故A错误；
B．教室内一个开关可同时控制两盏灯，当一盏灯损坏时，另一盏灯可以继续发光，所以是并联关系，故B错误；
C．很多宾馆采用房卡插卡取电，房卡可以控制房间电路的通断，所以房卡相当于电路中的开关，故C错误；
D．家庭电路中的照明灯和其他用电器，其中一个不工作时其它用电器可以继续工作，使用时互不影响，所以它们是并联的，故D正确。
故选D。
10. 按如图连接好电路闭合开关后，发现L1不亮，L2能发光，则可能出现的故障是（ ）
A. L1灯座短路B. 导线2开路
C. 导线3断路D. L2的灯丝断开了
【答案】C
【解析】
【详解】A．若L1灯座短路，电流从电源正极不经过用电器流向负极，会形成电源短路，烧坏电源，电路不能正常工作，故A不符合题意；
B．若导线2开路，则整个电路开路，用电器均不能工作，故B不符合题意；
C．若导线3断路，L1不发光，故C符合题意；
D．若 L2的灯丝断开了，则L2不发光，故D不符合题意。
故选C。
11. 关于如图所示的电路有以下判断：①L1和L2两灯泡串联，②L1和L2两灯泡并联，③电流表A1测灯泡L1的电流，④电流表A2测电路中的总电流。其中正确的有（ ）
A. ①③B. ①④C. ②③D. ②④
【答案】D
【解析】
【详解】由电路图分析可知L1和L2两灯泡是并联，电流表A1测灯泡L2的电流，电流表A2测电路中的总电流，故②④符合题意，故D符合题意，ABC不符合题意。
故选D。
12. 如图所示，闭合开关S1，电灯L1、L2都能发光。再闭合开关S2，观察到灯泡的发光情况是（ ）
A. L1、L2都变亮B. L1变亮、L2不亮
C. L1、L2都变暗D. L1不亮、L2变亮
【答案】D
【解析】
【详解】由题意可知当闭合开关S2后，L1将被短路，L2有电流可以正常通过，故L1不亮，L2两端的电压将比之前变大，根据电功率公式
电压变大，实际功率变大，L2将变亮，故D符合题意，ABC不符合题意。
故选D。
13. 如图所示电路中，电源电压适当，要使电铃和电灯同时有电流通过，以下做法中正确的是（ ）
A 断开Sl，闭合S2、S3
B. 断开S3，闭合S1、S2
C. 闭合Sl，断开S2、S3
D. 闭合S2，断开S1、S3
【答案】D
【解析】
【详解】要使电铃和电灯同时有电流通过，可以让灯泡和电铃构成串联电路，此时需要闭合开关S2、断开开关S1和S3；构成并联电路时，闭合S1、S3，断开开关S2，故D符合题意，ABC不符合题意。
故选D。
14. 根据“探究通过导体的电流与其两端电压的关系”实验做出的图像如图所示，下列说法正确的是（ ）
A. 导体甲的电阻为5Ω
B. 当导体乙两端的电压为2V时，通过导体的电流为0.4A
C. 将两导体串联后，当电路中的电流为0.5A时，电源总电压为4.5V
D. 将两导体并联后接在3V的电源上，干路中的电流为0.9A
【答案】AC
【解析】
【详解】A．由图像可知，导体甲的电阻
故A正确；
B．由图像可知，当导体乙两端的电压为2V时，通过导体的电流为0.5A，故B错误；
C．由图像可知，将两导体串联后，当电路中的电流为0.5A时，此时甲两端的电压为2.5V，乙两端的电压为2V，则电源总电压
U=U1+U2=2.5V+2V=4.5V
故C正确；
D．由图像可知，将两导体并联后接在3V的电源上，通过导体甲和导体乙的电流均为0.6A，则干路中的电流
I=I1+I2=0.6A+0.6A=1.2A
故D错误。
故选AC。
15. 如图甲所示电路，电源电压保持不变，闭合开关S，变阻器滑片P从a端滑到b端的整个过程中，电流表示数I与电压表示数U的关系如图乙所示，由图象可知，下列说法正确的是（ ）
A. 的阻值为10Ω
B. 的最大阻值为10Ω
C. 电源电压是3V
D. 当电流表示数为0.2A时，滑动变阻器正好一半阻值接入电路
【答案】AC
【解析】
【详解】由电路图可知：R1与R2串联，电压表测量电阻R1两端的电压，电流表测量串联电路的电流。
A．根据图象可知：电阻R1两端电压U1=1V时电流为
I1=0.1A
由欧姆定律可得，定值电阻
故A正确；
BC．由电路图可知：当滑片P位于b端时，电路为R1的简单电路，此时电路中的电流最大，电压表测电源的电压，由图象可知，电路中的最大电流0.3A时，电压表的示数为3V，即电源的电压为3V；当电压表的示数为1V时，电流最小为0.1A，滑动变阻器连入电路的电阻最大，由欧姆定律，其最大阻值为
故B错误，C正确；
D．当电路中的电流为0.2A时，根据图象读出电阻R1两端电压
U1′=2V
根据串联电路的总电压等于各电阻两端的电压之和可知，R2两端电压
U2′=U-U1′=3V-2V=1V
由欧姆定律，滑动变阻器连入电路的电阻为
因滑动变阻器的最大阻值为20Ω，故当电流表示数为0.2A时，滑动变阻器正好是其最大阻值的四分之一，故D错误。
故选AC。
16. 如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表显示的数据来反应水位升降情况。水位最低时，滑杆P位于R的a端处。L是一个指示灯，电路各部分接触良好，不计导线电阻。下列判断不正确的是（ ）
A. 当水位不变时，则电压表示数不变，指示灯不亮
B. 当水位下降时，则电压表示数变小，指示灯变亮
C. 当电压表示数变大时，指示灯变暗，则表明水位上升
D. 若将电压表改装成水位计，则电压表零刻度线即为水位计零刻度线
【答案】AD
【解析】
【详解】由图示电路图可知，指示灯与变阻器串联连接在电源上，电压表测滑动变阻器两端电压。
A．当水位不变时，滑片位置不变，电路是通路，滑动变阻器两端电压不变，电压表示数不变，指示灯亮，故A错误，符合题意。
B．当水位下降时，滑动变阻器接入电路的指针减小，滑动变阻器分压减小，电压表示数变小，电路总电阻减小，电路电流变大，灯泡实际功率变大，指示灯变亮，故B正确，不符合题意；
C．当电压表示变大，根据串联电路电压与电阻成正比的特点可知，变阻器连入电路的阻值变大，表明触头P向上移动，即水位上升；根据欧姆定律可知电流变小，所以指示灯变暗，故C正确，不符合题意。
D．若将电压表改装成水位计，则电压表零刻度线时，即滑杆P位于R的a端处，由题干可知，此时水位最低，但不是水位计零刻度线，故D错误，符合题意。
故选AD。
二、填空题（本大题共6小题，每空1分，共12分。不要求写出演算过程）
17. 发光二极管是用 _____（填“导体”“半导体”或“超导体”）材料制成的；火箭常用液态氢作燃料，是因为它具有较大的 _____。
【答案】 ①. 半导体 ②. 热值
【解析】
【详解】[1]根据发光二极管的结构特点可知，其是用半导体材料制成的。
[2]火箭常用液态氢作燃料，是因为它具有较大的热值，完全燃烧相同质量其他燃料和液氢时，液态氢可放出更多的热量。
18. 近年来，随着各国政策的支持，新能源汽车开始被大家熟知和接受。新能源汽车在充电的过程是把___________能转化为___________能。
【答案】 ①. 电 ②. 化学
【解析】
【详解】[1][2]新能源汽车在充电的过程要消耗电能，是把电能转化为化学能储存在电池中。
19. 在“母亲节”这天，小唐同学为妈妈炖了一碗排骨汤，然后用盆子装了5kg的水，将装汤的碗放在水中进行冷却，这是因为水的______大。过了一会儿，水温由20℃升高到40℃，水吸收的热量为______J[c水＝4.2×103J/（kg•℃）]。
【答案】 ①. 比热容 ②. 4.2×105
【解析】
【详解】[1]由于水的比热容大，根据，质量相同的水和其它物质相比，升高相同的温度，水吸热多，所以用水冷却。
[2]水吸收的热量为
Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×5kg×（40℃﹣20℃）＝4.2×105J
20. 某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为4V，则L1两端的电压为 _____V，L2两端的电压为 _____V。
【答案】 ①. 4 ②. 2
【解析】
【详解】[1][2]他所用的电源是四节新干电池串联组成的电池组，电源电压为6V；当他将开关闭合后，两灯泡串联，电压表测量L1两端的电压，电压表的示数为4V，则L1两端的电压为4V；据串联电路的电压特点可知L2两端的电压
U2=U﹣U1=6V﹣4V=2V
21. 某导体两端加上6V的电压时，通过它的电流为0.3A，这个导体的电阻为___________欧；若导体两端电压为0时，导体的电阻为_____欧。
【答案】 ①. 20 ②. 20
【解析】
【详解】[1]这个导体的电阻为
[2]电阻是导体的一种属性，和导体的材料、长度、横截面积有关，和它两端的电压无关，所以，若导体两端电压为0时，导体的电阻仍为20Ω。
22. 如图所示的电路中，电源电压为6V，则当只闭合开关S2时，电压表的示数是 _____V；同时闭合S1、S2时，电压表的示数是 _____V。
【答案】 ①. 6 ②. 6
【解析】
【详解】[1]当只闭合开关S2时，两灯泡串联，电压表测量电源电压，因为电源电压为6V，所以电压表的示数是6V。
[2]同时闭合S1、S2时，L2被短路，电路为L1的简单电路，电压表测量电源电压，所以电压表的示数是6V。
三、作图题、（本大题共2小题，共4分）
23. 请用笔画线代替导线，在图中将两个灯泡、开关连成并联电路。
【答案】
【解析】
【详解】由题意知，两灯并联，所以电流从电源正极经开关后分支，分别经过两灯泡，然后共同汇合回到负极，实物连接，如图所示：
24. 如图所示，请在虚线框内画出与实物电路图相对应的电路图。
【答案】
【解析】
【详解】由实物图可知，L1、L2两灯并联，开关S接在干路上，故作图如下：
四、实验探究题（每空1分，共25分）
25. 为了比较不同物质吸热的情况，某同学用图甲所示的装置做实验，两个相同的烧杯中分别装有质量相等的水和食用油；
（1）该实验除了图中所示的实验器材外，还需要的测量工具是停表和_____；
（2）在实验中，两烧杯内放入相同规格的电加热器，这样可以保证在相同时间内，水和食用油吸收的热量_____，实验数据如上表所示，相同时间内通过比较_____来比较水和食用油的吸热能力；
（3）根据实验结果，我们可以发现_____的吸热能力更强；_____的比热容更大。（填“水”或“食用油”）
【答案】 ①. 天平 ②. 相同 ③. 升高温度 ④. 水 ⑤. 水
【解析】
【详解】（1）[1]根据控制变量法，在实验中需要两种液体的质量相同，所以除了图中所示的器材和秒表外，还需要的测量工具有天平。
（2）[2]根据转换法，本实验是通过比较加热时间的长短，来比较吸收热量的多少，所以在实验中，两烧杯内放入相同规格的电加热器，这样可以保证在相同时间内，水和食用油吸收的热量相同。
[3]实验数据如上表所示，可知实验中是使水和食用油加热相同时间，通过比较升高温度来比较水和食用油的吸热能力。
（3）[4][5]分析数据可知，加热相同时间，水升温慢，说明水的吸热能力更强，水的比热容大。
26. 在探究并联电路电流规律的实验中，如图甲是实验的电路图；
（1）电流表应_____（选填“串联”或“并联”）在被测电路中，若要测量干路电流，则电流表应接在甲图中的_____点；
（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是_____；在排除故障后，电流表的示数如图丙所示，则电流表的示数为_____A；
（3）表格的数据是小亮同学在实验中用两盏规格_____（填“相同”或“不同”）的灯泡得出的，这样的实验结果是欠妥的；改进实验方法，正确进行实验后，A、B、C三点的电流IA、IB、IC正确的关系应该是_____。
【答案】 ①. 串联 ②. C ③. 电流表的正负接线柱接反了 ④. 0.24 ⑤. 不同 ⑥. IC＝IA+IB
【解析】
【详解】（1）[1][2]电流表需要测量通过用电器的电流大小，要串联在被测电路中；由甲图可知，C点在干路，故若测量干路电流，则需要将电流表接在甲图中的C点。
（2）[3]在测量A处的电流时，发现电流表的指针偏转如图乙，即指针反向偏转，这是因为电流表的正负接线柱接反了；
[4]图乙中电流表的量程为0~0.6A，分度值为0.02A，指针在0.2A右边两个小格处，其示数为0.24A。
（3）[5]为了避免偶然性，寻找普遍规律，要选择不同规格的灯泡进行多次实验；
[6]由表格数据可知
所以，可以初步得出结论：并联电路中干路的电流等于各支路电流之和，改进实验方法，正确进行实验后，A、B、C三点的电流IA、IB、IC正确的关系应该是
27. 如图所示，在探究影响导体电阻大小因素的实验中，a、b、d粗细相同；b、c、d长短相同；c比a、b、d粗。
（1）该实验是通过观察___________的示数间接比较导线电阻的大小；
（2）选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的___________有关；
（3）选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的___________有关；
（4）选用导线___________分别接入电路中，是为了探究电阻大小跟导体的材料有关；
（5）影响导体电阻大小因素除了上述因素外，还可能跟___________有关。
【答案】 ①. 电流表 ②. 长度 ③. 横截面积 ④. b、d ⑤. 温度
【解析】
【详解】（1）[1]实验中运用转换法，通过观察电流表的示数来得到导体电阻大小的。
（2）[2]导线a、b材料和横截面积相同，而长度不同，所以是为了探究导体电阻和导体长度的关系。
（3）[3]导线b、c长度和材料相同，而横截面积不同，所以是为了探究导体电阻与横截面积的关系。
（4）[4]要探究电阻大小跟导体材料的关系，需要控制导体的长度和横截面积相同，而导体的材料不同，因此选用b、d两导线。
（5）[5]实验过程中，除上述原因外，还发现导体的电阻与温度也有关系。
28. 在探究“电流与电压和电阻关系”实验中，
（1）连接电路时，开关应当 ______；
（2）小新将实物连接成如图甲所示电路，其中有一处连线错误，请你在连接错误的导线上画“×”并改正；（ ）
（3）实验开始时，滑动变阻器的作用是 ______；探究通过导体的电流与导体两端电压的关系时，应保持 ______不变，此时滑动变阻器的作用是 ______；探究通过导体的电流与导体电阻的关系时，应保持 ______不变；
（4）将电路连接正确后，闭合开关，移动滑动变阻器滑片P，使定值电阻R两端电压为2V，电流表示数如图乙所示，则R的阻值为 ______Ω；
（5）小芳同学正确连接电路后，闭合开关，移动滑动变阻器滑片，发现电流表无示数，电压表有示数，其原因可能是 ______；
【答案】 ①. 断开 ②. ③. 保护电路 ④. 导体的电阻 ⑤. 改变定值电阻两端的电压 ⑥. 定值电阻两端的电压 ⑦. 5 ⑧. 定值电阻断路
【解析】
【详解】（1）[1]在连接电路时，为保护电路及用电安全，开关必须断开。
（2）[2]原电路中，电压表测电源电压是错误的，应测电阻的电压，改正后如下所示：
（3）[3]实验开始时，滑动变阻器的滑片处于最大值端，作用是使电路中的电流最小，可以保护电路。
[4][5]在探究通过导体的电流与导体两端电压关系时，根据控制变量法，要控制导体的电阻不变，通过调节滑片，使电压表的示数产生变化，多次测量，得出具有普遍性的结论，故滑动变阻器的作用是改变定值电阻两端的电压。
[6]在探究通过导体的电流与导体的电阻关系时，根据控制变量法，要控制导体的电压不变，滑动变阻器的作用是通过移动滑片，保持定值电阻两端的电压不变。
（4）[7]将电路连接正确后，闭合开关，移动滑动变阻器滑片P，使定值电阻R两端电压2V，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.4A，由欧姆定律，则
（5）[8]小芳同学正确连接电路后，闭合开关，移动滑动变阻器滑片，发现电流表无示数，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的电路断路了，即可能是电阻断路。
五、应用计算题（本大题共3小题，第28小题6分、29小题9分、30小题9分，共24分．解题时要有必要的文字说明、公式和计算过程，直接写出答案的不能得分）
29. 某家庭用燃气热水器将质量为100kg、温度为20℃的自来水加热到50℃，消耗的天然气的体积为1m3（假设天然气完全燃烧）。[水的比热容是4.2×103J/（kg•℃），天然气的热值是4.2×l07J/m3。]求：
（1）天然气完全燃烧放出的热量。
（2）水吸收的热量。
（3）该燃气热水器工作时的效率。
【答案】（1）4.2×107J；（2）1.26×107J；（3）30%
【解析】
【详解】（1）天然气完全燃烧放出的热量为
（2）水吸收的热量为
（3）该热水器工作时的效率为
答：（1）天然气完全燃烧放出的热量为4.2×107J；
（2）水吸收的热量为1.26×107J；
（3）该热水器烧水时的效率是30%。
30. 在如图所示电路中，电源电压为6V。闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A。求：
（1）小灯泡L1两端的电压U1；
（2）通过小灯泡L2的电流I2；
（3）小灯泡L2两端的电压U2。
【答案】（1）6V；（2）0.2A；（3）6V
【解析】
【详解】解：（1）（3）由电路图可知，L1与L2并联，因并联电路中各支路两端的电压相等，所以小灯泡L1两端的电压为
U1=U=6V
小灯泡L2两端的电压为
U2=U=6V
（2）由电路图可知，L1与L2并联，电流表A测干路电流，电流表A1测L1支路的电流，因并联电路中干路电流等于各支路电流之和，所以，通过小灯泡L2的电流为
I2=I-I1=0.5A-0.3A=0.2A
答：（1）小灯泡L1两端的电压U1为6V；
（2）通过小灯泡L2的电流I2为0.2A；
（3）小灯泡L2两端的电压U2为6V。
31. 在如图所示的电路中，电源电压保持不变，电阻R1=R2=R3=20，当开关S1、S2都断开时，电流表的示数是0.3A。求：
（1）电源电压；
（2）只闭合S2时，电流表的示数为多少？
（3）开关S1、S2都闭合时，电流表的示数。
【答案】（1）12V；（2）0.6A；（3）1.2A
【解析】
【详解】解：（1）当开关S1、S2都断开时，此时电路为R1、R2串联，此时电路中的电流为0.3A，则电源电压为
（2）只闭合S2时，电路为R1单独串联，R2被短路，此时电路中的电流为
（3）开关S1、S2都闭合时，电路为R1、R3并联，则此时经过R3的电流为
电流表示数为
答：（1）电源电压为12V；
（2） 只闭合S2时，电流表的示数为0.6A；
（3）开关S1、S2都闭合时，电流表的示数为1.2A。物质
质量/g
初温/℃
加热时间/min
末温/℃
水
200
20
6
45
食用油
200
20
6
70
A点电流IA
B点电流IB
C点电流IC
0.16A
0.16A
0.32A
相关试卷
2023-2024学年广西梧州市岑溪市九上物理期末经典试题含答案： 这是一份2023-2024学年广西梧州市岑溪市九上物理期末经典试题含答案，共13页。试卷主要包含了电表连接正确的电路图是，关于电功和电功率的说法正确的是等内容，欢迎下载使用。
2023-2024学年广西梧州市岑溪市八上物理期末质量检测试题含答案： 这是一份2023-2024学年广西梧州市岑溪市八上物理期末质量检测试题含答案，共7页。试卷主要包含了考生必须保证答题卡的整洁，被踩瘪的乒乓球等内容，欢迎下载使用。
广西梧州市岑溪市十校联考2023－2024学年上学期九年级物理期中试题： 这是一份广西梧州市岑溪市十校联考2023－2024学年上学期九年级物理期中试题，共2页。
