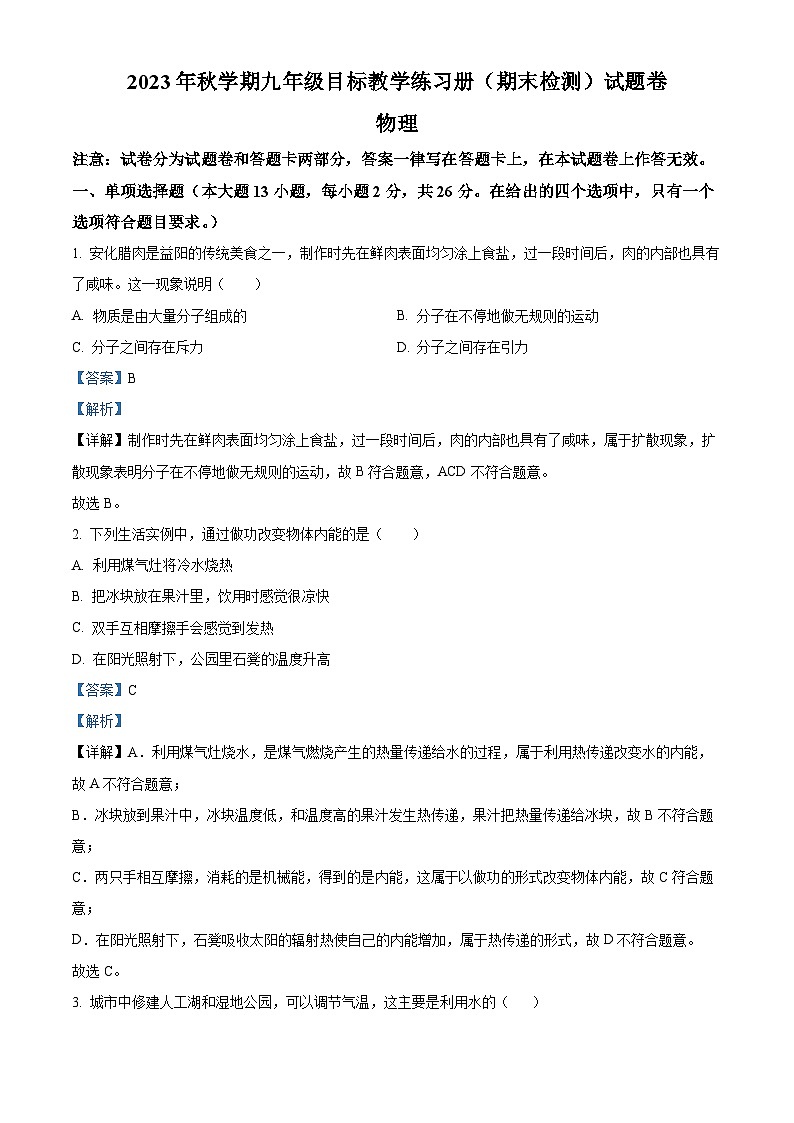

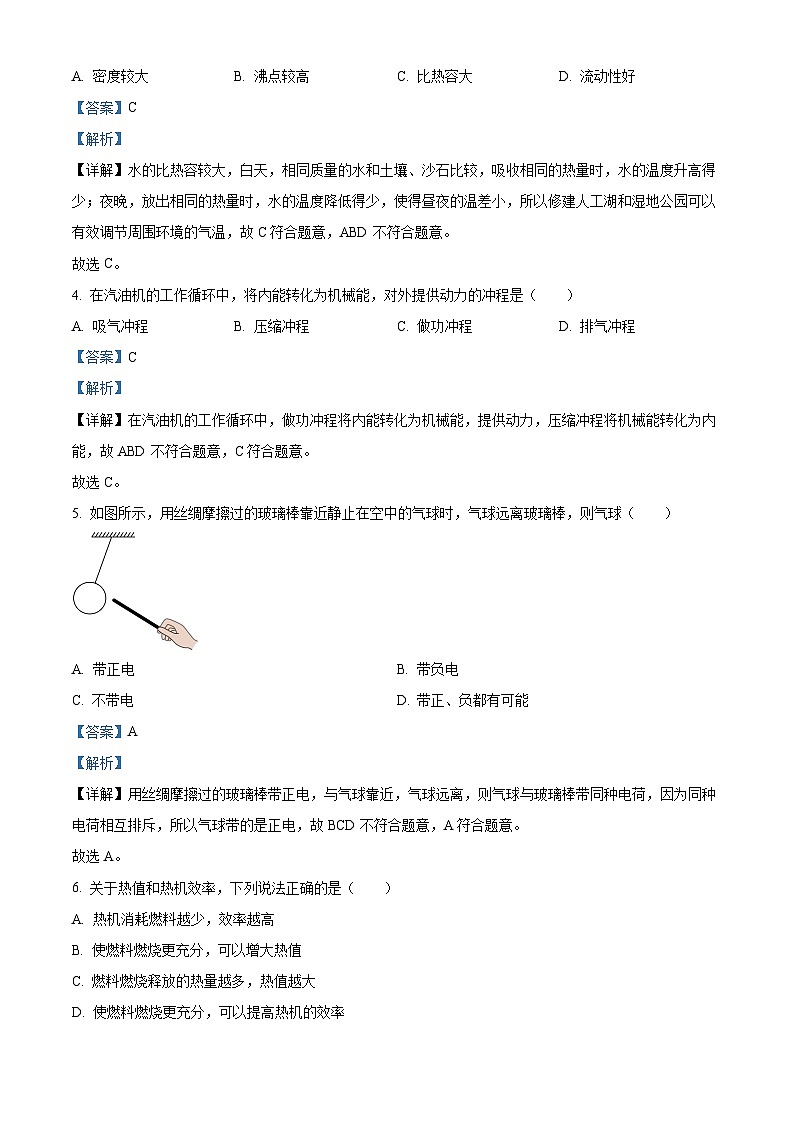

广西壮族自治区梧州市苍梧县2023-2024学年九年级上学期1月期末考试物理试题
展开
这是一份广西壮族自治区梧州市苍梧县2023-2024学年九年级上学期1月期末考试物理试题，共18页。试卷主要包含了单项选择题，多项选择题，填空题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。
注意：试卷分为试题卷和答题卡两部分，答案一律写在答题卡上，在本试题卷上作答无效。
一、单项选择题（本大题13小题，每小题2分，共26分。在给出的四个选项中，只有一个选项符合题目要求。）
1. 安化腊肉是益阳的传统美食之一，制作时先在鲜肉表面均匀涂上食盐，过一段时间后，肉的内部也具有了咸味。这一现象说明（ ）
A. 物质是由大量分子组成的B. 分子在不停地做无规则的运动
C. 分子之间存在斥力D. 分子之间存在引力
【答案】B
【解析】
【详解】制作时先在鲜肉表面均匀涂上食盐，过一段时间后，肉的内部也具有了咸味，属于扩散现象，扩散现象表明分子在不停地做无规则的运动，故B符合题意，ACD不符合题意。
故选B。
2. 下列生活实例中，通过做功改变物体内能的是（ ）
A. 利用煤气灶将冷水烧热
B. 把冰块放在果汁里，饮用时感觉很凉快
C. 双手互相摩擦手会感觉到发热
D. 在阳光照射下，公园里石凳的温度升高
【答案】C
【解析】
【详解】A．利用煤气灶烧水，是煤气燃烧产生的热量传递给水的过程，属于利用热传递改变水的内能，故A不符合题意；
B．冰块放到果汁中，冰块温度低，和温度高的果汁发生热传递，果汁把热量传递给冰块，故B不符合题意；
C．两只手相互摩擦，消耗的是机械能，得到的是内能，这属于以做功的形式改变物体内能，故C符合题意；
D．在阳光照射下，石凳吸收太阳的辐射热使自己的内能增加，属于热传递的形式，故D不符合题意。
故选C。
3. 城市中修建人工湖和湿地公园，可以调节气温，这主要是利用水的（ ）
A. 密度较大B. 沸点较高C. 比热容大D. 流动性好
【答案】C
【解析】
【详解】水的比热容较大，白天，相同质量的水和土壤、沙石比较，吸收相同的热量时，水的温度升高得少；夜晚，放出相同的热量时，水的温度降低得少，使得昼夜的温差小，所以修建人工湖和湿地公园可以有效调节周围环境的气温，故C符合题意，ABD不符合题意。
故选C。
4. 在汽油机的工作循环中，将内能转化为机械能，对外提供动力的冲程是（ ）
A. 吸气冲程B. 压缩冲程C. 做功冲程D. 排气冲程
【答案】C
【解析】
【详解】在汽油机的工作循环中，做功冲程将内能转化为机械能，提供动力，压缩冲程将机械能转化为内能，故ABD不符合题意，C符合题意。
故选C。
5. 如图所示，用丝绸摩擦过的玻璃棒靠近静止在空中的气球时，气球远离玻璃棒，则气球（ ）
A. 带正电B. 带负电
C. 不带电D. 带正、负都有可能
【答案】A
【解析】
【详解】用丝绸摩擦过的玻璃棒带正电，与气球靠近，气球远离，则气球与玻璃棒带同种电荷，因为同种电荷相互排斥，所以气球带的是正电，故BCD不符合题意，A符合题意。
故选A。
6. 关于热值和热机效率，下列说法正确的是（ ）
A. 热机消耗燃料越少，效率越高
B. 使燃料燃烧更充分，可以增大热值
C. 燃料燃烧释放的热量越多，热值越大
D. 使燃料燃烧更充分，可以提高热机的效率
【答案】D
【解析】
【详解】A．热机效率是热机输出的机械能与燃料完全燃烧释放的能量之比，仅由热机消耗燃料少，无法判断热机效率高低，故A错误；
B．热值是燃料的性质，与燃料燃烧程度无关，故B错误；
C．热值等于燃料完全燃烧释放的能量与燃料的质量之比，仅由燃料燃烧释放的热量，无法判断热值大小，故C错误；
D．一定质量的燃料燃烧越充分释放出的能量越多，其它条件相同时，热机的效率越高，故D正确。
故选D。
7. 下列说法中，正确的是（ ）
A. 学校道路上的路灯是都是串联的
B. 不允许直接用导线将电源的正、负极连接起来
C. 若用一开关同时控制两盏灯，两盏灯一定是并联的
D. 电路中，开关必须接在电源正极和用电器之间，开关才能控制用电器
【答案】B
【解析】
【详解】A．学校道路上的路灯可以单独工作，所以路灯是并联的，故A错误；
B．绝对不允许用导线直接把电源的正极和负极连接起来，这样会发生短路，烧坏电源，故B正确；
C．要一个开关控制两盏灯，这两盏灯可以是串联的，也可以是并联的，并联时，此开关为干路开关，故C错误；
D．在连接电路时，要根据电路的连接情况来选择开关的位置，不一定把开关接在电源正极和用电器之间，故D错误。
故选B。
8. 关于内能，下列说法正确的是（ ）
A. 0℃的冰块没有内能
B. 一切物体都具有内能
C. 温度高的物体内能一定大
D. 体积大的物体的内能一定比体积小的物体内能多
【答案】B
【解析】
【详解】AB．一切物体都具有内能，0℃的冰块没有内能，故A错误，B正确；
C．物体的内能与物体的质量和温度都有关系，温度高、质量小的物体的内能也不一定大，故C错误；
D．体积大、温度和质量都小的物体的内能也不一定大，故D错误。
故选B。
9. 下列关于电压值的说法正确的是（ ）
A. 手机电池电压约为220VB. 我国家庭电路的电压是36V
C. 一节干电池的电压大约是1.5VD. 对人体安全的电压不高于380V
【答案】C
【解析】
【详解】A．手机电池的电压一般为3.7V，220V是我国家庭电路的电压，故A错误；
BD．我国家庭电路的电压为220V，不高于36V的电压对人体的安全的，故BD错误；
C．一节干电池的电压约为1.5V，两节干电池电压为3V，故C正确。
故选C。
10. 家里浴室装有排气扇和照明灯，在使用时，有时需要独立工作，有时需要同时工作，下列图中符合上述要求的电路图是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】A．当两开关同时闭合，电灯和电动机同时工作，只闭合S1，电灯单独工作，只闭合S2，电动机单独工作，故A符合题意；
B．当开关同时闭合，电灯和电动机同时工作，只闭合S1，电灯单独工作，但不能让电动机单独工作，故B不符合题意；
C．开关同时闭合，电灯和电动机同时工作，只闭合S1，电动机单独工作，但不能让电灯单独工作，故C不符合题意；
D．当闭合S1时，电灯和电动机同时工作，当开关同时闭合，灯泡被短路，只有电动机工作，但不能让电灯单独工作，故D不符合题意。
故选A。
11. 电位器实质是一种变阻器，如图是电位器的结构和连入电路的示意图，A、B、C是接线柱。当B、C接线柱接入电路中，滑片向A端旋转时，连入电路的电阻（ ）
A. 变大B. 不变
C. 变小D. 先变大后变小
【答案】A
【解析】
【详解】由图可知，B、C接线柱接入电路中，则从滑片到C点这部分电阻片接入电路中，当滑片向A端旋转时，电阻片接入电路中的长度变长，则连入电路的电阻变大，故A符合题意，BCD不符合题意。
故选A。
12. 如图所示是上端有金属帽的试电笔的四种使用方法，其中使用方法正确的是（ ）
A. B.
C. D.
【答案】D
【解析】
【详解】A．使用测电笔时，手没有接触笔尾金属体，故A错误；
B．使用测电笔时，手接触笔尾金属体，也接触笔尖金属体，故B错误；
C．使用测电笔时，手接触笔尖金属体，故C错误；
D．使用测电笔时，手接触笔尾金属体，笔尖接触被测导线，故D正确。
故选D。
13. 小明给学校劳动实践基地的蔬菜大棚设计了一个测量空气湿度的电路图，如图甲所示。电源电压恒为6V，定值电阻R0的阻值为20Ω，湿敏电阻R的阻值随空气湿度H的变化关系如图乙所示。下列分析正确的是（ ）
A. 空气湿度越大，电压表示数越小
B. 空气湿度越大，湿敏电阻R的阻值越大
C. 当电路中电流为0.2A时，空气湿度为50％
D. 当空气湿度为40％时，电压表的示数为2.4V
【答案】D
【解析】
【详解】A．定值电阻与湿敏电阻串联，空气湿度H增大时，湿敏电阻的阻值变小，根据串联分压，湿敏电阻两端的电压变小，电压表示数越大，故A错误；
B．空气湿度越大，湿敏电阻R的阻值越小，故B错误；
C．当电路中电流为0.2A时，总电阻为
湿敏电阻的阻值为
此时空气湿度为80%，故C错误；
D．当空气湿度为40％时，湿敏电阻阻值为30Ω，总电阻为
电路中的电流为
电压表的示数为
故D正确。
故选D。
二、多项选择题（本大题3小题，每小题3分，共9分。全部选对得3分，选对但不全得2分，有选错得0分）
14. 关于家庭电路和安全用电，下列说法正确的是（ ）
A. 检修电路时，应先切断电源
B. 多个大功率用电器可以同时用一个插座
C. 家庭电路中，电流过大一定是短路造成的
D. 使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连
【答案】AD
【解析】
【详解】A．检修电路时，为了保证工作人员安全，必须先断开开关，故A正确；
B．多个大功率用电器可以同时用一个插座，可能会导致插座中电流过大，损坏插座，故B错误；
C．电流过大，可能是使用了大功率用电器，也可能是短路，故C错误；
D．使用三线插头和三孔插座的目的是将用电器的金属外壳与大地相连，这样当发生用电器漏电时，能够更好的将电导入大地，保护人体安全，故D正确。
故选AD。
15. 学校走廊的消防应急灯由蓄电池、两个LED灯及一个自动控制开关组成。照明电路正常工作时应急灯不发光，可由照明电路为蓄电池充电；照明电路停电时，应急灯发光。下列说法正确的是（ ）
A. 两个LED灯一定串联
B. LED灯是用半导体材料制成的
C. 对蓄电池充电，电能转化为化学能
D. 应急灯发光时，蓄电池是消耗电能的装置
【答案】BC
【解析】
【详解】A．为保证照明，两个LED灯应该在一个不发光时，另一个还可以发光，所以它们应该并联，故A错误；
B．LED是新型照明设备，相比传统的白炽灯节能，是由半导体材料制成的，故B正确；
C．蓄电池放电时，化学能转化为电能，而蓄电池充电时，电能转化为化学能储存起来，故C正确；
D．应急灯发光时，蓄电池是电源，把化学能转化为电能，提供电能供LED灯使用，故D错误。
故选BC。
16. 如图甲所示的电路，R为定值电阻，R为滑动变阻器。闭合开关，调节滑动变阻器，记录电压表示数U、电流表示数I，作出U—I关系图像如图乙所示。则下列判断正确的是（ ）
A. R0的阻值为5Ω
B. 电源电压为2.5V
C. 当电压表示数为2.5V时，电路的总功率为0.3W
D. 当电压表示数为1V时，通电100s，电阻R0产生的热量为40J
【答案】AC
【解析】
【详解】AB．闭合开关，两电阻串联接入电路，电压表测滑动变阻器两端电压，电流表测通过电路的电流，由乙图可知通过电路的电流为0.1A时，滑动变阻器两端的电压为2.5V，通过电路的电流为0.4A时，滑动变阻器两端的电压为1V，串联电路总电压等于各部分电压之和，根据欧姆定律可得电源电压
代入数据可得
解方程可得
则电源电压
故A正确，B错误；
C．当电压表示数为2.5V时，电路的电流为0.1A，根据欧姆定律可得此时通过电路的电流电路消耗的总功率为
故C正确；
D．当电压表示数为1V时，电路的电流为0.4A，通电100s，电阻R0产生的热量为
故D错误。
故选AC。
三、填空题（本大题共6小题，每空1分，共12分。）
17. 如图所示，在一个配有活塞的厚玻璃筒里放一小团硝化棉，把活塞迅速压下去，棉花燃烧起来，这是因为活塞压缩气体______，使空气的内能______，温度升高，引燃棉花。
【答案】 ①. 做功 ②. 增大
【解析】
【详解】[1][2]根据题意可知，因为活塞对玻璃筒内空气体做功，空气内能增大，温度升高，达到硝化棉的着火点，硝化棉燃烧。
18. 电线芯用金属做的，是因为金属是______，它外面包上一层橡胶或塑料，是因为这些材料是______，能防止触电。
【答案】 ①. 导体 ②. 绝缘体
【解析】
【详解】[1][2]电线芯用金属做的，是因为金属中有大量的能够自由移动的电子，所以是导体，可以做导线芯；不容易导电的物体叫绝缘体，塑料是常见的绝缘体，可以包在导线外面，能防止触电。
19. 有ABC三根完全相同的导线，将A导线剪去一半，电阻变为R1；将B导线均匀的拉伸到原来长度的两倍，电阻变为R2；将C导线从中间对折，电阻变为R3。在R1、R2和R3三个电阻中，最小的是______，其中R2______R3（选填“大于”、“等于”或“小于”）。
【答案】 ①. R3 ②. 大于
【解析】
【详解】[1][2]有ABC三根完全相同的导线，将A导线剪去一半，电阻变为原来的一半，即R1比原来小，将B导线均匀的拉伸到原来长度的两倍，长度增加，横截面积减小，电阻变大，R2比原来的电阻大；将C导线从中间对折，长度变为原来的一半，电阻变小，但与减去一半比，长度相同，横截面积更大，电阻更小，说明电阻R3小于R1，则三个电阻的关系
20. 小明家中的电能表上月末的示数为4243.6kw·h，本月末示数如图所示，则本月他家用电______kW·h；他家里有一台“220V1100W”的电饭锅，某次小明让该电饭锅单独正常工作6min，电能表转盘转动了______转。
【答案】 ①. 110 ②. 330
【解析】
【详解】[1]小明家用电等于本月末电表示数与上月末的电表示数之差，即本月他家用电
[2]电饭锅工作6min消耗的电能
由图可知：该电能表常数为3000r/ kw·h，则电饭锅表盘转动的圈数
21. 如图所示，电路中电源电压保持不变，闭合开关S1后，当再闭合开关S2时，则电流表A示数______，电流表A1示数______（以上两空均填“变大”、“不变”或“变小”）。
【答案】 ①. 变大 ②. 不变
【解析】
【详解】[1]由题图可知，灯泡L1与L2并联, 开关S1、电流表A在干路上，开关S2在灯泡L2的支路上。只闭合开关S1，电流表A测灯泡L1的电流，再闭合开关S2时，电流表A测灯泡L1与L2的总电流，电流表A示数变大。
[2] 电流表A1在灯泡L1的支路上，闭合开关S1，电流表A1测灯泡L1的电流，再闭合开关S2时，灯泡L2发光，电流表A1仍测灯泡L1的电流，电流表A1示数不变。
22. 人类发展史也是利用燃料的历史，干木柴、煤的放热本领不同，是因为它们的______（选填“热值”、“热量”或“温度”）不同，完全燃烧2m3的天然气可放出______J的热量（天然气热值）。
【答案】 ①. 热值 ②. 6.0×107
【解析】
【详解】[1]热值是燃料的一种特性，由于干木柴、煤的热值不同，所以它们的放热本领不同。
[2]完全燃烧2m3的天然气放出的热量
四、作图题（本大题共1小题，每图2分，共4分。）
23. 如图所示是家庭电路的一部分，开关只控制电灯，插座准备接大功率用电器。请用笔画线代替导线将电路补充完整。
【答案】
【解析】
【详解】灯泡接法：火线进入开关，再进入灯泡，最后灯泡接零线，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。如图所示：
24. “创新”实验小组的同学要设计一个自动防盗报警电路。要求：晚间开关S闭合后，灯亮电铃不响；当房门被打开时，细导线AB被扯断，灯亮且电铃发声自动报警。请按要求用直线连接如图所示的电路元件。
【答案】
【解析】
【详解】从电源正极依次串联开关、灯泡以及电铃回到电源负极，然后将AB并联在电铃两端，如图所示：
五、实验探究题（本大题共4小题，共25分）
25. 用如图所示的装置可探究电流产生热量与______（填“电流”或“电阻”）的关系，通电一段时间后，______（填“左”或“右”）侧U形管液面高度变化更大，若将电阻R3更换为10Ω的电阻，______（填“仍能”或“不能”）完成该实验探究。
【答案】 ①. 电流 ②. 右 ③. 仍能
【解析】
【详解】[1]电阻相同，右侧电阻在干路上，右侧电阻的干路电流大，故探究电流产生热量与电流的关系。
[2]通电一段时间后，电阻增大，右侧电阻的干路电流大，故右侧电阻产生的热量多，U形管液面高度变化更大。
[3]将电阻R3更换为10Ω的电阻，可以分得一部分电流，导致通过R2的电流大于R1的电流，电阻相同，通电时间也可以相同，故仍然能够完成该实验探究。
26. 小明在探究“决定导体电阻大小的因素”时，做出了如下猜想：
猜想①：在温度不变时，导体的电阻与导体的材料有关；
猜想②：在温度不变时，导体的电阻与导体的长度有关；
猜想③：在温度不变时，导体的电阻与导体的横截面积有关；
供他选择的导体如下表所示：
他画出了实验电路图，并按要求正确地连接了电路，请完成下列填空（只填序号或代号）：
（1）要验证猜想①，小明同学应选择的两根导体是______和______；
（2）选择B、C导体进行对比，是验证猜想______；
（3）比较表格中导体C、D对应的数据，可以得到的结论是：在温度不变时，导体的电阻与导体的______有关。
【答案】 ①. A ②. C ③. ③ ④. 长度
【解析】
【详解】（1）[1][2]要验证猜想①“在温度不变时，导体的电阻与导体的材料有关”，则要控制导体的长度和横截面积不变，改变导体的材料，由表可知，A和C两段导体符合条件。
（2）[3]B和C两段导体，导体的材料和长度不变，改变导体的横截面积，要验证猜想③“在温度不变时，导体的电阻与导体的横截面积有关”。
（3）[4]C和D两段导体的材料和横截面积不变，改变导体的长度，可以验证猜想②“在温度不变时，导体的电阻与导体的长度有关”。
27. 在“探究电流与电压的关系”实验中：
（1）小明连接了如图甲所示的实物电路。闭合开关前，滑动变阻器的滑片P应滑到______（选填“A”或“B”）端。闭合开关后，调节滑动变阻器滑片P至某个位置，此时电压表示数如图乙所示，则电压表示数为______V；
（2）正确连接电路，闭合并关后，发现电流表无示数，电压表有示数，则电路可能出现的故障是定值电阻R______（选填“断路”或“短路”）；
（3）排除故障后，测量出的数据如上表，分析数据可以得到的实验结论是：在______一定的情况下，通过导体的电流跟这段导体两端的电压成______；
（4）在这个实验中使用的定值电阻为______Ω。
【答案】 ①. B ②. 2.5 ③. 断路 ④. 电阻 ⑤. 正比 ⑥. 5
【解析】
【详解】（1）[1]为了电路安全，在连接电路时，要将开关断开，且将滑动变阻器的滑片移至滑动变阻器最大阻值处，即B端。
[2]电压表连接的是小量程，分度值为0.1V，示数为2.5V。
（2）[3]闭合开关时发现电流表无示数、电压表有示数，说明电路为断路，则故障原因可能是定值电阻R断路，电压表相当于测量电源电压。
（3）[4][5]由表中数据可知，当电压变为原来的几倍时，电流也为原来的几倍，说明在电阻一定时，电流与电压成正比。
（4）[6]定值电阻的阻值为
28. 小明在“测量小灯泡的电功率”实验中，实验器材有：电压恒为3V的电源一个、小灯泡（额定电压为2.5V）、电压表、电流表、滑动变阻器、开关各一个，导线若干。
（1）连接电路过程中，开关应该______（选填“断开”或“闭合”）；
（2）闭合开关，移动滑动变阻器的滑片，电流表指针如图乙所示，则此时通过小灯泡的电流是______A；
（3）电路连接正确操作后，小灯泡发光，此时电压表的示数为2.0V，为了测量小灯泡的额定电功率，这时应该向______（选填“左”或“右”）端移动滑动变阻器的滑片；
（4）小明根据记录的多组I—U数据，画出了小灯泡中电流随其两端电压变化的关系图像（如图丙所示），则小灯泡的额定功率为______W；
（5）小明根据图丙，分析得出小灯泡的电阻随两端电压的增大而______（选填“增大”、“不变”或“减小”），这是因为电压增大，小灯泡发光越亮，灯丝温度越高，电阻越______。
【答案】 ①. 断开 ②. 0.3 ③. 左 ④. 0.625 ⑤. 增大 ⑥. 大
【解析】
【详解】（1）[1]连接电路时，为了保护电路，开关应断开。
（2）[2]由图乙可知，电流表选择小量程，分度值为0.02A，故电流表示数为0.3A。
（3）[3]由题意可知，此时小灯泡两端电压为2.0V，小于小灯泡的额定电压，为了使小灯泡两端电压达到额定电压，应增大小灯泡两端电压，由串联分压可知，应减小滑动变阻器接入电路中的阻值，故应向左端移动滑动变阻器的滑片。
（4）[4]由图丙可知，小灯泡的额定电流为I=0.25A，故由P=UI可得，小灯泡的额定功率为
P=UI=2.5V×0.25A=0.625W
（5）[5][6]由图丙可知，随着小灯泡两端电压增大，小灯泡两端的电压值与流过小灯泡的电流值之比逐渐增大，即小灯泡的电阻随两端电压的增大而增大，出现这种情况的原因是小灯泡的电阻随温度的升高而增大。
六、综合应用题（本大题共3小题，共24分。解题时要写出必要的文字说明、计算公式和重要的演算步骤，直接写出答案的不能得分。）
29. 小明给家里买电热水壶，他测试了价格相同的甲、乙两款电热水壶，它们的部分参数如下表所示。测试时，两款电热水壶均正常工作，小明把质量为1kg的水从30℃加热到50℃，甲用时120s，乙用时90s。问：【】
甲
乙
（1）乙电热水壶正常工作时电阻是多大？
（2）质量为1kg的水从30℃上升到50℃，吸收的热量是多少？
（3）如果从甲或乙中选择一款节能的电热水壶，通过计算分析，他应该选择哪一款？
【答案】（1）48.4Ω；（2）；（3）乙电水壶更节能
【解析】
【详解】解：（1）从乙表中可知：，，乙电热水壶正常工作时电阻
（2）水吸收的热量是
（3）甲、乙电热水壶消耗的电能
乙电热水壶消耗的电能
因为加热相同质量的水升高相同温度，而，所以应选择乙电热水壶。
答：（1）（1）乙电热水壶正常工作时电阻是48.4Ω；
（2）质量为1kg的水从30℃上升到50℃，吸收的热量是；
（3）乙电热水壶更节能。
30. 在如图所示的电路中，电源电压为10V，电阻R1的阻值为20Ω，当开关S闭合时，电流表的示数为0.2A，求：
（1）电阻R1两端的电压；
（2）R2的阻值；
（3）R1的电功率。
【答案】（1）4V；（2）30Ω；（3）0.8W
【解析】
【详解】解：（1）、串联，R1两端的电压是
（2）R2的阻值
（3）R1的电功率是
答：（1）电阻R1两端的电压为4V；
（2）R2的阻值为30Ω；
（3）R1的电功率为0.8W。
31. 如图所示，电源电压不变，定值电阻R0＝15Ω，滑动变阻器的最大阻值为48Ω，小灯泡标有“6V3W”字样（假设灯丝电阻不变），电流表量程为0～3A。当只闭合开关S，滑动变阻器的滑片P从阻值最大处移动到某一位置时，电流表示数变化了0.1A，此时小灯泡恰好正常发光。在保证电路安全的情况下，问：
（1）小灯泡正常工作时的电流是多少？
（2）电源的电压是多少？
（3）闭合所有开关后，滑动变阻器接入电路的最小电阻是多少？
【答案】（1）05A；（2）24V；（3）17.14Ω
【解析】
【详解】解：（1）小灯泡正常工作时的电流是
（2）滑动变阻器的最大阻值为R大＝48Ω，电流表示数ΔI＝0.1A，只闭合开关S时，小灯泡L和滑动变阻器R串联，当变阻器的滑片P从阻值最大处移动到某一位置时，小灯泡恰好正常发光，此时电路的电流为I1＝0.5A，变阻器在移动过程中，接入电路的电阻变小，电路的总电阻变小，电流变大，所以变阻器的滑片P在阻值最大处时电路的电流为
I2＝I1－ΔI＝0.5A－0.1A＝0.4A
小灯泡的电阻是
电源的电压是
U＝I2（RL＋R大）＝0.4A×（12Ω＋48Ω）＝24V
（3）闭合所有开关后，电阻R0和滑动变阻器并联，通过R0的电流为
电流表的量程为I量＝3A，允许通过变阻器的最大电流为
I4＝I量－I3＝3A－1.6A＝1.4A
变阻器接入电路的最小电阻是
答：（1）小灯泡正常工作时的电流是0.5A；
（2）电源的电压是24V；
（3）闭合所有开关后，滑动变阻器接入电路的最小电阻是17.14Ω。导体代号
材料
长度（m）
横截面积（mm2）
A
镍铬合金
0.8
0.5
B
锰铜
0.8
1
C
锰铜
0.8
0.5
D
锰铜
1.2
0.5
实验次数
1
2
3
4
5
6
电压U/V
0.4
08
1.2
1.6
2.0
2.4
电流I/A
0.08
016
0.24
0.32
0.40
0.48
额定电压
220V
额定功率
880W
频率
50Hz
额定电压
220V
额定功率
1000W
频率
50Hz
注意：试卷分为试题卷和答题卡两部分，答案一律写在答题卡上，在本试题卷上作答无效。
一、单项选择题（本大题13小题，每小题2分，共26分。在给出的四个选项中，只有一个选项符合题目要求。）
1. 安化腊肉是益阳的传统美食之一，制作时先在鲜肉表面均匀涂上食盐，过一段时间后，肉的内部也具有了咸味。这一现象说明（ ）
A. 物质是由大量分子组成的B. 分子在不停地做无规则的运动
C. 分子之间存在斥力D. 分子之间存在引力
【答案】B
【解析】
【详解】制作时先在鲜肉表面均匀涂上食盐，过一段时间后，肉的内部也具有了咸味，属于扩散现象，扩散现象表明分子在不停地做无规则的运动，故B符合题意，ACD不符合题意。
故选B。
2. 下列生活实例中，通过做功改变物体内能的是（ ）
A. 利用煤气灶将冷水烧热
B. 把冰块放在果汁里，饮用时感觉很凉快
C. 双手互相摩擦手会感觉到发热
D. 在阳光照射下，公园里石凳的温度升高
【答案】C
【解析】
【详解】A．利用煤气灶烧水，是煤气燃烧产生的热量传递给水的过程，属于利用热传递改变水的内能，故A不符合题意；
B．冰块放到果汁中，冰块温度低，和温度高的果汁发生热传递，果汁把热量传递给冰块，故B不符合题意；
C．两只手相互摩擦，消耗的是机械能，得到的是内能，这属于以做功的形式改变物体内能，故C符合题意；
D．在阳光照射下，石凳吸收太阳的辐射热使自己的内能增加，属于热传递的形式，故D不符合题意。
故选C。
3. 城市中修建人工湖和湿地公园，可以调节气温，这主要是利用水的（ ）
A. 密度较大B. 沸点较高C. 比热容大D. 流动性好
【答案】C
【解析】
【详解】水的比热容较大，白天，相同质量的水和土壤、沙石比较，吸收相同的热量时，水的温度升高得少；夜晚，放出相同的热量时，水的温度降低得少，使得昼夜的温差小，所以修建人工湖和湿地公园可以有效调节周围环境的气温，故C符合题意，ABD不符合题意。
故选C。
4. 在汽油机的工作循环中，将内能转化为机械能，对外提供动力的冲程是（ ）
A. 吸气冲程B. 压缩冲程C. 做功冲程D. 排气冲程
【答案】C
【解析】
【详解】在汽油机的工作循环中，做功冲程将内能转化为机械能，提供动力，压缩冲程将机械能转化为内能，故ABD不符合题意，C符合题意。
故选C。
5. 如图所示，用丝绸摩擦过的玻璃棒靠近静止在空中的气球时，气球远离玻璃棒，则气球（ ）
A. 带正电B. 带负电
C. 不带电D. 带正、负都有可能
【答案】A
【解析】
【详解】用丝绸摩擦过的玻璃棒带正电，与气球靠近，气球远离，则气球与玻璃棒带同种电荷，因为同种电荷相互排斥，所以气球带的是正电，故BCD不符合题意，A符合题意。
故选A。
6. 关于热值和热机效率，下列说法正确的是（ ）
A. 热机消耗燃料越少，效率越高
B. 使燃料燃烧更充分，可以增大热值
C. 燃料燃烧释放的热量越多，热值越大
D. 使燃料燃烧更充分，可以提高热机的效率
【答案】D
【解析】
【详解】A．热机效率是热机输出的机械能与燃料完全燃烧释放的能量之比，仅由热机消耗燃料少，无法判断热机效率高低，故A错误；
B．热值是燃料的性质，与燃料燃烧程度无关，故B错误；
C．热值等于燃料完全燃烧释放的能量与燃料的质量之比，仅由燃料燃烧释放的热量，无法判断热值大小，故C错误；
D．一定质量的燃料燃烧越充分释放出的能量越多，其它条件相同时，热机的效率越高，故D正确。
故选D。
7. 下列说法中，正确的是（ ）
A. 学校道路上的路灯是都是串联的
B. 不允许直接用导线将电源的正、负极连接起来
C. 若用一开关同时控制两盏灯，两盏灯一定是并联的
D. 电路中，开关必须接在电源正极和用电器之间，开关才能控制用电器
【答案】B
【解析】
【详解】A．学校道路上的路灯可以单独工作，所以路灯是并联的，故A错误；
B．绝对不允许用导线直接把电源的正极和负极连接起来，这样会发生短路，烧坏电源，故B正确；
C．要一个开关控制两盏灯，这两盏灯可以是串联的，也可以是并联的，并联时，此开关为干路开关，故C错误；
D．在连接电路时，要根据电路的连接情况来选择开关的位置，不一定把开关接在电源正极和用电器之间，故D错误。
故选B。
8. 关于内能，下列说法正确的是（ ）
A. 0℃的冰块没有内能
B. 一切物体都具有内能
C. 温度高的物体内能一定大
D. 体积大的物体的内能一定比体积小的物体内能多
【答案】B
【解析】
【详解】AB．一切物体都具有内能，0℃的冰块没有内能，故A错误，B正确；
C．物体的内能与物体的质量和温度都有关系，温度高、质量小的物体的内能也不一定大，故C错误；
D．体积大、温度和质量都小的物体的内能也不一定大，故D错误。
故选B。
9. 下列关于电压值的说法正确的是（ ）
A. 手机电池电压约为220VB. 我国家庭电路的电压是36V
C. 一节干电池的电压大约是1.5VD. 对人体安全的电压不高于380V
【答案】C
【解析】
【详解】A．手机电池的电压一般为3.7V，220V是我国家庭电路的电压，故A错误；
BD．我国家庭电路的电压为220V，不高于36V的电压对人体的安全的，故BD错误；
C．一节干电池的电压约为1.5V，两节干电池电压为3V，故C正确。
故选C。
10. 家里浴室装有排气扇和照明灯，在使用时，有时需要独立工作，有时需要同时工作，下列图中符合上述要求的电路图是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】A．当两开关同时闭合，电灯和电动机同时工作，只闭合S1，电灯单独工作，只闭合S2，电动机单独工作，故A符合题意；
B．当开关同时闭合，电灯和电动机同时工作，只闭合S1，电灯单独工作，但不能让电动机单独工作，故B不符合题意；
C．开关同时闭合，电灯和电动机同时工作，只闭合S1，电动机单独工作，但不能让电灯单独工作，故C不符合题意；
D．当闭合S1时，电灯和电动机同时工作，当开关同时闭合，灯泡被短路，只有电动机工作，但不能让电灯单独工作，故D不符合题意。
故选A。
11. 电位器实质是一种变阻器，如图是电位器的结构和连入电路的示意图，A、B、C是接线柱。当B、C接线柱接入电路中，滑片向A端旋转时，连入电路的电阻（ ）
A. 变大B. 不变
C. 变小D. 先变大后变小
【答案】A
【解析】
【详解】由图可知，B、C接线柱接入电路中，则从滑片到C点这部分电阻片接入电路中，当滑片向A端旋转时，电阻片接入电路中的长度变长，则连入电路的电阻变大，故A符合题意，BCD不符合题意。
故选A。
12. 如图所示是上端有金属帽的试电笔的四种使用方法，其中使用方法正确的是（ ）
A. B.
C. D.
【答案】D
【解析】
【详解】A．使用测电笔时，手没有接触笔尾金属体，故A错误；
B．使用测电笔时，手接触笔尾金属体，也接触笔尖金属体，故B错误；
C．使用测电笔时，手接触笔尖金属体，故C错误；
D．使用测电笔时，手接触笔尾金属体，笔尖接触被测导线，故D正确。
故选D。
13. 小明给学校劳动实践基地的蔬菜大棚设计了一个测量空气湿度的电路图，如图甲所示。电源电压恒为6V，定值电阻R0的阻值为20Ω，湿敏电阻R的阻值随空气湿度H的变化关系如图乙所示。下列分析正确的是（ ）
A. 空气湿度越大，电压表示数越小
B. 空气湿度越大，湿敏电阻R的阻值越大
C. 当电路中电流为0.2A时，空气湿度为50％
D. 当空气湿度为40％时，电压表的示数为2.4V
【答案】D
【解析】
【详解】A．定值电阻与湿敏电阻串联，空气湿度H增大时，湿敏电阻的阻值变小，根据串联分压，湿敏电阻两端的电压变小，电压表示数越大，故A错误；
B．空气湿度越大，湿敏电阻R的阻值越小，故B错误；
C．当电路中电流为0.2A时，总电阻为
湿敏电阻的阻值为
此时空气湿度为80%，故C错误；
D．当空气湿度为40％时，湿敏电阻阻值为30Ω，总电阻为
电路中的电流为
电压表的示数为
故D正确。
故选D。
二、多项选择题（本大题3小题，每小题3分，共9分。全部选对得3分，选对但不全得2分，有选错得0分）
14. 关于家庭电路和安全用电，下列说法正确的是（ ）
A. 检修电路时，应先切断电源
B. 多个大功率用电器可以同时用一个插座
C. 家庭电路中，电流过大一定是短路造成的
D. 使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连
【答案】AD
【解析】
【详解】A．检修电路时，为了保证工作人员安全，必须先断开开关，故A正确；
B．多个大功率用电器可以同时用一个插座，可能会导致插座中电流过大，损坏插座，故B错误；
C．电流过大，可能是使用了大功率用电器，也可能是短路，故C错误；
D．使用三线插头和三孔插座的目的是将用电器的金属外壳与大地相连，这样当发生用电器漏电时，能够更好的将电导入大地，保护人体安全，故D正确。
故选AD。
15. 学校走廊的消防应急灯由蓄电池、两个LED灯及一个自动控制开关组成。照明电路正常工作时应急灯不发光，可由照明电路为蓄电池充电；照明电路停电时，应急灯发光。下列说法正确的是（ ）
A. 两个LED灯一定串联
B. LED灯是用半导体材料制成的
C. 对蓄电池充电，电能转化为化学能
D. 应急灯发光时，蓄电池是消耗电能的装置
【答案】BC
【解析】
【详解】A．为保证照明，两个LED灯应该在一个不发光时，另一个还可以发光，所以它们应该并联，故A错误；
B．LED是新型照明设备，相比传统的白炽灯节能，是由半导体材料制成的，故B正确；
C．蓄电池放电时，化学能转化为电能，而蓄电池充电时，电能转化为化学能储存起来，故C正确；
D．应急灯发光时，蓄电池是电源，把化学能转化为电能，提供电能供LED灯使用，故D错误。
故选BC。
16. 如图甲所示的电路，R为定值电阻，R为滑动变阻器。闭合开关，调节滑动变阻器，记录电压表示数U、电流表示数I，作出U—I关系图像如图乙所示。则下列判断正确的是（ ）
A. R0的阻值为5Ω
B. 电源电压为2.5V
C. 当电压表示数为2.5V时，电路的总功率为0.3W
D. 当电压表示数为1V时，通电100s，电阻R0产生的热量为40J
【答案】AC
【解析】
【详解】AB．闭合开关，两电阻串联接入电路，电压表测滑动变阻器两端电压，电流表测通过电路的电流，由乙图可知通过电路的电流为0.1A时，滑动变阻器两端的电压为2.5V，通过电路的电流为0.4A时，滑动变阻器两端的电压为1V，串联电路总电压等于各部分电压之和，根据欧姆定律可得电源电压
代入数据可得
解方程可得
则电源电压
故A正确，B错误；
C．当电压表示数为2.5V时，电路的电流为0.1A，根据欧姆定律可得此时通过电路的电流电路消耗的总功率为
故C正确；
D．当电压表示数为1V时，电路的电流为0.4A，通电100s，电阻R0产生的热量为
故D错误。
故选AC。
三、填空题（本大题共6小题，每空1分，共12分。）
17. 如图所示，在一个配有活塞的厚玻璃筒里放一小团硝化棉，把活塞迅速压下去，棉花燃烧起来，这是因为活塞压缩气体______，使空气的内能______，温度升高，引燃棉花。
【答案】 ①. 做功 ②. 增大
【解析】
【详解】[1][2]根据题意可知，因为活塞对玻璃筒内空气体做功，空气内能增大，温度升高，达到硝化棉的着火点，硝化棉燃烧。
18. 电线芯用金属做的，是因为金属是______，它外面包上一层橡胶或塑料，是因为这些材料是______，能防止触电。
【答案】 ①. 导体 ②. 绝缘体
【解析】
【详解】[1][2]电线芯用金属做的，是因为金属中有大量的能够自由移动的电子，所以是导体，可以做导线芯；不容易导电的物体叫绝缘体，塑料是常见的绝缘体，可以包在导线外面，能防止触电。
19. 有ABC三根完全相同的导线，将A导线剪去一半，电阻变为R1；将B导线均匀的拉伸到原来长度的两倍，电阻变为R2；将C导线从中间对折，电阻变为R3。在R1、R2和R3三个电阻中，最小的是______，其中R2______R3（选填“大于”、“等于”或“小于”）。
【答案】 ①. R3 ②. 大于
【解析】
【详解】[1][2]有ABC三根完全相同的导线，将A导线剪去一半，电阻变为原来的一半，即R1比原来小，将B导线均匀的拉伸到原来长度的两倍，长度增加，横截面积减小，电阻变大，R2比原来的电阻大；将C导线从中间对折，长度变为原来的一半，电阻变小，但与减去一半比，长度相同，横截面积更大，电阻更小，说明电阻R3小于R1，则三个电阻的关系
20. 小明家中的电能表上月末的示数为4243.6kw·h，本月末示数如图所示，则本月他家用电______kW·h；他家里有一台“220V1100W”的电饭锅，某次小明让该电饭锅单独正常工作6min，电能表转盘转动了______转。
【答案】 ①. 110 ②. 330
【解析】
【详解】[1]小明家用电等于本月末电表示数与上月末的电表示数之差，即本月他家用电
[2]电饭锅工作6min消耗的电能
由图可知：该电能表常数为3000r/ kw·h，则电饭锅表盘转动的圈数
21. 如图所示，电路中电源电压保持不变，闭合开关S1后，当再闭合开关S2时，则电流表A示数______，电流表A1示数______（以上两空均填“变大”、“不变”或“变小”）。
【答案】 ①. 变大 ②. 不变
【解析】
【详解】[1]由题图可知，灯泡L1与L2并联, 开关S1、电流表A在干路上，开关S2在灯泡L2的支路上。只闭合开关S1，电流表A测灯泡L1的电流，再闭合开关S2时，电流表A测灯泡L1与L2的总电流，电流表A示数变大。
[2] 电流表A1在灯泡L1的支路上，闭合开关S1，电流表A1测灯泡L1的电流，再闭合开关S2时，灯泡L2发光，电流表A1仍测灯泡L1的电流，电流表A1示数不变。
22. 人类发展史也是利用燃料的历史，干木柴、煤的放热本领不同，是因为它们的______（选填“热值”、“热量”或“温度”）不同，完全燃烧2m3的天然气可放出______J的热量（天然气热值）。
【答案】 ①. 热值 ②. 6.0×107
【解析】
【详解】[1]热值是燃料的一种特性，由于干木柴、煤的热值不同，所以它们的放热本领不同。
[2]完全燃烧2m3的天然气放出的热量
四、作图题（本大题共1小题，每图2分，共4分。）
23. 如图所示是家庭电路的一部分，开关只控制电灯，插座准备接大功率用电器。请用笔画线代替导线将电路补充完整。
【答案】
【解析】
【详解】灯泡接法：火线进入开关，再进入灯泡，最后灯泡接零线，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。如图所示：
24. “创新”实验小组的同学要设计一个自动防盗报警电路。要求：晚间开关S闭合后，灯亮电铃不响；当房门被打开时，细导线AB被扯断，灯亮且电铃发声自动报警。请按要求用直线连接如图所示的电路元件。
【答案】
【解析】
【详解】从电源正极依次串联开关、灯泡以及电铃回到电源负极，然后将AB并联在电铃两端，如图所示：
五、实验探究题（本大题共4小题，共25分）
25. 用如图所示的装置可探究电流产生热量与______（填“电流”或“电阻”）的关系，通电一段时间后，______（填“左”或“右”）侧U形管液面高度变化更大，若将电阻R3更换为10Ω的电阻，______（填“仍能”或“不能”）完成该实验探究。
【答案】 ①. 电流 ②. 右 ③. 仍能
【解析】
【详解】[1]电阻相同，右侧电阻在干路上，右侧电阻的干路电流大，故探究电流产生热量与电流的关系。
[2]通电一段时间后，电阻增大，右侧电阻的干路电流大，故右侧电阻产生的热量多，U形管液面高度变化更大。
[3]将电阻R3更换为10Ω的电阻，可以分得一部分电流，导致通过R2的电流大于R1的电流，电阻相同，通电时间也可以相同，故仍然能够完成该实验探究。
26. 小明在探究“决定导体电阻大小的因素”时，做出了如下猜想：
猜想①：在温度不变时，导体的电阻与导体的材料有关；
猜想②：在温度不变时，导体的电阻与导体的长度有关；
猜想③：在温度不变时，导体的电阻与导体的横截面积有关；
供他选择的导体如下表所示：
他画出了实验电路图，并按要求正确地连接了电路，请完成下列填空（只填序号或代号）：
（1）要验证猜想①，小明同学应选择的两根导体是______和______；
（2）选择B、C导体进行对比，是验证猜想______；
（3）比较表格中导体C、D对应的数据，可以得到的结论是：在温度不变时，导体的电阻与导体的______有关。
【答案】 ①. A ②. C ③. ③ ④. 长度
【解析】
【详解】（1）[1][2]要验证猜想①“在温度不变时，导体的电阻与导体的材料有关”，则要控制导体的长度和横截面积不变，改变导体的材料，由表可知，A和C两段导体符合条件。
（2）[3]B和C两段导体，导体的材料和长度不变，改变导体的横截面积，要验证猜想③“在温度不变时，导体的电阻与导体的横截面积有关”。
（3）[4]C和D两段导体的材料和横截面积不变，改变导体的长度，可以验证猜想②“在温度不变时，导体的电阻与导体的长度有关”。
27. 在“探究电流与电压的关系”实验中：
（1）小明连接了如图甲所示的实物电路。闭合开关前，滑动变阻器的滑片P应滑到______（选填“A”或“B”）端。闭合开关后，调节滑动变阻器滑片P至某个位置，此时电压表示数如图乙所示，则电压表示数为______V；
（2）正确连接电路，闭合并关后，发现电流表无示数，电压表有示数，则电路可能出现的故障是定值电阻R______（选填“断路”或“短路”）；
（3）排除故障后，测量出的数据如上表，分析数据可以得到的实验结论是：在______一定的情况下，通过导体的电流跟这段导体两端的电压成______；
（4）在这个实验中使用的定值电阻为______Ω。
【答案】 ①. B ②. 2.5 ③. 断路 ④. 电阻 ⑤. 正比 ⑥. 5
【解析】
【详解】（1）[1]为了电路安全，在连接电路时，要将开关断开，且将滑动变阻器的滑片移至滑动变阻器最大阻值处，即B端。
[2]电压表连接的是小量程，分度值为0.1V，示数为2.5V。
（2）[3]闭合开关时发现电流表无示数、电压表有示数，说明电路为断路，则故障原因可能是定值电阻R断路，电压表相当于测量电源电压。
（3）[4][5]由表中数据可知，当电压变为原来的几倍时，电流也为原来的几倍，说明在电阻一定时，电流与电压成正比。
（4）[6]定值电阻的阻值为
28. 小明在“测量小灯泡的电功率”实验中，实验器材有：电压恒为3V的电源一个、小灯泡（额定电压为2.5V）、电压表、电流表、滑动变阻器、开关各一个，导线若干。
（1）连接电路过程中，开关应该______（选填“断开”或“闭合”）；
（2）闭合开关，移动滑动变阻器的滑片，电流表指针如图乙所示，则此时通过小灯泡的电流是______A；
（3）电路连接正确操作后，小灯泡发光，此时电压表的示数为2.0V，为了测量小灯泡的额定电功率，这时应该向______（选填“左”或“右”）端移动滑动变阻器的滑片；
（4）小明根据记录的多组I—U数据，画出了小灯泡中电流随其两端电压变化的关系图像（如图丙所示），则小灯泡的额定功率为______W；
（5）小明根据图丙，分析得出小灯泡的电阻随两端电压的增大而______（选填“增大”、“不变”或“减小”），这是因为电压增大，小灯泡发光越亮，灯丝温度越高，电阻越______。
【答案】 ①. 断开 ②. 0.3 ③. 左 ④. 0.625 ⑤. 增大 ⑥. 大
【解析】
【详解】（1）[1]连接电路时，为了保护电路，开关应断开。
（2）[2]由图乙可知，电流表选择小量程，分度值为0.02A，故电流表示数为0.3A。
（3）[3]由题意可知，此时小灯泡两端电压为2.0V，小于小灯泡的额定电压，为了使小灯泡两端电压达到额定电压，应增大小灯泡两端电压，由串联分压可知，应减小滑动变阻器接入电路中的阻值，故应向左端移动滑动变阻器的滑片。
（4）[4]由图丙可知，小灯泡的额定电流为I=0.25A，故由P=UI可得，小灯泡的额定功率为
P=UI=2.5V×0.25A=0.625W
（5）[5][6]由图丙可知，随着小灯泡两端电压增大，小灯泡两端的电压值与流过小灯泡的电流值之比逐渐增大，即小灯泡的电阻随两端电压的增大而增大，出现这种情况的原因是小灯泡的电阻随温度的升高而增大。
六、综合应用题（本大题共3小题，共24分。解题时要写出必要的文字说明、计算公式和重要的演算步骤，直接写出答案的不能得分。）
29. 小明给家里买电热水壶，他测试了价格相同的甲、乙两款电热水壶，它们的部分参数如下表所示。测试时，两款电热水壶均正常工作，小明把质量为1kg的水从30℃加热到50℃，甲用时120s，乙用时90s。问：【】
甲
乙
（1）乙电热水壶正常工作时电阻是多大？
（2）质量为1kg的水从30℃上升到50℃，吸收的热量是多少？
（3）如果从甲或乙中选择一款节能的电热水壶，通过计算分析，他应该选择哪一款？
【答案】（1）48.4Ω；（2）；（3）乙电水壶更节能
【解析】
【详解】解：（1）从乙表中可知：，，乙电热水壶正常工作时电阻
（2）水吸收的热量是
（3）甲、乙电热水壶消耗的电能
乙电热水壶消耗的电能
因为加热相同质量的水升高相同温度，而，所以应选择乙电热水壶。
答：（1）（1）乙电热水壶正常工作时电阻是48.4Ω；
（2）质量为1kg的水从30℃上升到50℃，吸收的热量是；
（3）乙电热水壶更节能。
30. 在如图所示的电路中，电源电压为10V，电阻R1的阻值为20Ω，当开关S闭合时，电流表的示数为0.2A，求：
（1）电阻R1两端的电压；
（2）R2的阻值；
（3）R1的电功率。
【答案】（1）4V；（2）30Ω；（3）0.8W
【解析】
【详解】解：（1）、串联，R1两端的电压是
（2）R2的阻值
（3）R1的电功率是
答：（1）电阻R1两端的电压为4V；
（2）R2的阻值为30Ω；
（3）R1的电功率为0.8W。
31. 如图所示，电源电压不变，定值电阻R0＝15Ω，滑动变阻器的最大阻值为48Ω，小灯泡标有“6V3W”字样（假设灯丝电阻不变），电流表量程为0～3A。当只闭合开关S，滑动变阻器的滑片P从阻值最大处移动到某一位置时，电流表示数变化了0.1A，此时小灯泡恰好正常发光。在保证电路安全的情况下，问：
（1）小灯泡正常工作时的电流是多少？
（2）电源的电压是多少？
（3）闭合所有开关后，滑动变阻器接入电路的最小电阻是多少？
【答案】（1）05A；（2）24V；（3）17.14Ω
【解析】
【详解】解：（1）小灯泡正常工作时的电流是
（2）滑动变阻器的最大阻值为R大＝48Ω，电流表示数ΔI＝0.1A，只闭合开关S时，小灯泡L和滑动变阻器R串联，当变阻器的滑片P从阻值最大处移动到某一位置时，小灯泡恰好正常发光，此时电路的电流为I1＝0.5A，变阻器在移动过程中，接入电路的电阻变小，电路的总电阻变小，电流变大，所以变阻器的滑片P在阻值最大处时电路的电流为
I2＝I1－ΔI＝0.5A－0.1A＝0.4A
小灯泡的电阻是
电源的电压是
U＝I2（RL＋R大）＝0.4A×（12Ω＋48Ω）＝24V
（3）闭合所有开关后，电阻R0和滑动变阻器并联，通过R0的电流为
电流表的量程为I量＝3A，允许通过变阻器的最大电流为
I4＝I量－I3＝3A－1.6A＝1.4A
变阻器接入电路的最小电阻是
答：（1）小灯泡正常工作时的电流是0.5A；
（2）电源的电压是24V；
（3）闭合所有开关后，滑动变阻器接入电路的最小电阻是17.14Ω。导体代号
材料
长度（m）
横截面积（mm2）
A
镍铬合金
0.8
0.5
B
锰铜
0.8
1
C
锰铜
0.8
0.5
D
锰铜
1.2
0.5
实验次数
1
2
3
4
5
6
电压U/V
0.4
08
1.2
1.6
2.0
2.4
电流I/A
0.08
016
0.24
0.32
0.40
0.48
额定电压
220V
额定功率
880W
频率
50Hz
额定电压
220V
额定功率
1000W
频率
50Hz
相关试卷
2023-2024学年广西壮族自治区梧州市岑溪市九年级物理第一学期期末学业质量监测模拟试题含答案： 这是一份2023-2024学年广西壮族自治区梧州市岑溪市九年级物理第一学期期末学业质量监测模拟试题含答案，共12页。试卷主要包含了考生必须保证答题卡的整洁，下列做法不符合安全用电要求的是等内容，欢迎下载使用。
广西梧州市苍梧县2023-2024学年物理八上期末联考试题含答案： 这是一份广西梧州市苍梧县2023-2024学年物理八上期末联考试题含答案，共12页。试卷主要包含了下列有关密度的说法，正确的是等内容，欢迎下载使用。
广西壮族自治区梧州市岑溪市2023-2024学年八上物理期末经典试题含答案： 这是一份广西壮族自治区梧州市岑溪市2023-2024学年八上物理期末经典试题含答案，共12页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
