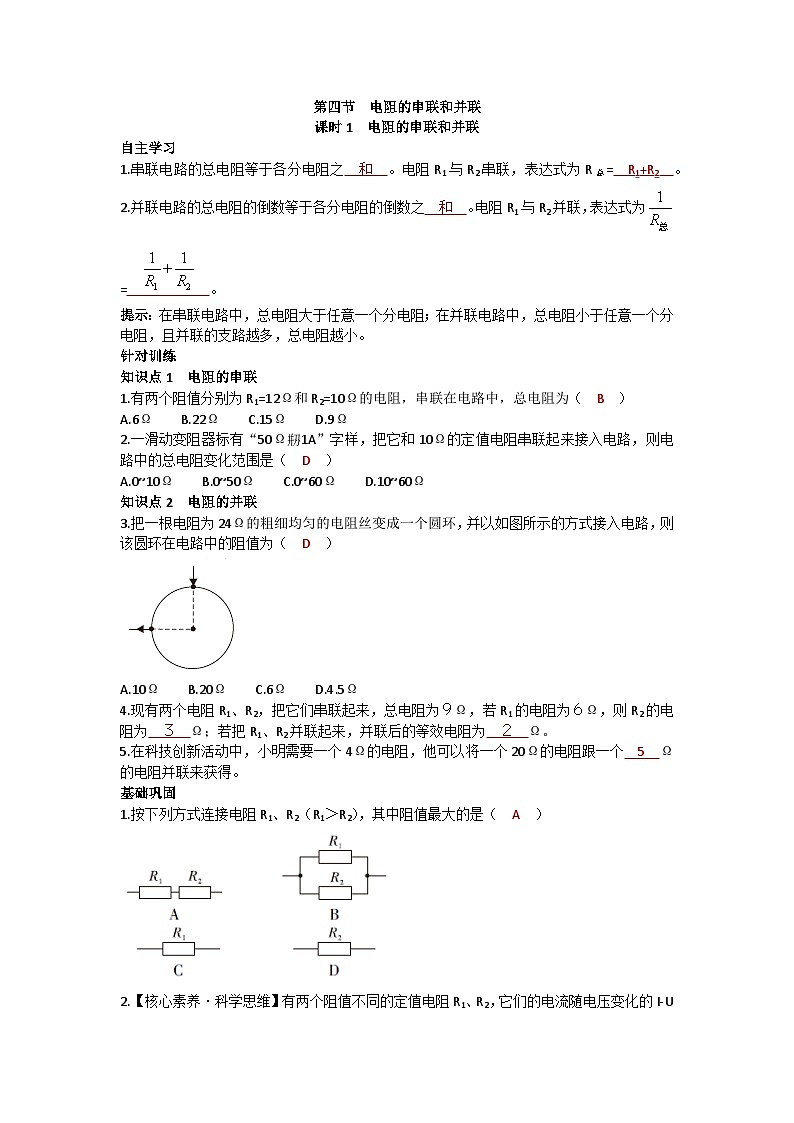

初中物理沪科版九年级全册第四节 电阻的串联和并联同步达标检测题

这是一份初中物理沪科版九年级全册第四节 电阻的串联和并联同步达标检测题，共2页。试卷主要包含了5Ω等内容，欢迎下载使用。

自主学习
1.串联电路的总电阻等于各分电阻之 和 。电阻R1与R2串联，表达式为R总= R1+R2 。2.并联电路的总电阻的倒数等于各分电阻的倒数之 和 。电阻R1与R2并联，表达式为= 。
提示：在串联电路中，总电阻大于任意一个分电阻；在并联电路中，总电阻小于任意一个分电阻，且并联的支路越多，总电阻越小。
针对训练
知识点1 电阻的串联
1.有两个阻值分别为R1=12Ω和R2=10Ω的电阻，串联在电路中，总电阻为（ B ）
A.6Ω B.22Ω C.15Ω D.9Ω
2.一滑动变阻器标有“50Ω1A”字样，把它和10Ω的定值电阻串联起来接入电路，则电路中的总电阻变化范围是（ D ）
A.0~10Ω B.0~50Ω C.0~60Ω D.10~60Ω
知识点2 电阻的并联
3.把一根电阻为24Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式接入电路，则该圆环在电路中的阻值为（ D ）
A.10Ω B.20Ω C.6Ω D.4.5Ω
4.现有两个电阻R1、R2，把它们串联起来，总电阻为９Ω，若R1的电阻为６Ω，则R2的电阻为 ３ Ω；若把R1、R2并联起来，并联后的等效电阻为 ２ Ω。
5.在科技创新活动中，小明需要一个4Ω的电阻，他可以将一个20Ω的电阻跟一个 5 Ω的电阻并联来获得。
基础巩固
1.按下列方式连接电阻R1、R2（R1＞R2），其中阻值最大的是（ A ）
2.【核心素养·科学思维】有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I-U图像如图所示，如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，下列说法中正确的是（ D ）
A.R串在Ⅱ区域，R并在Ⅲ区域
B.R串在Ⅲ区域，R并在Ⅰ区域
C.R串在Ⅰ区域，R并在Ⅱ区域
D.R串在Ⅰ区域，R并在Ⅲ区域
3.（2022曲靖期末）家庭电路中，开亮的灯越多，总电阻 越小 （选填“越大”或“越小”）。某用电器的额定电压是180V，为使该用电器能正常工作需在电路中 串联 （选填“串联”或“并联”）一个电阻。
拓展培优
4.如图所示的电路，电阻R1=R2=R3，开关都闭合时，A、B间的总电阻为6Ω。则当开关S1断开，S2闭合时，AB间的总电阻为（ D ）
A.6Ω B.9Ω C.12Ω D.18Ω
