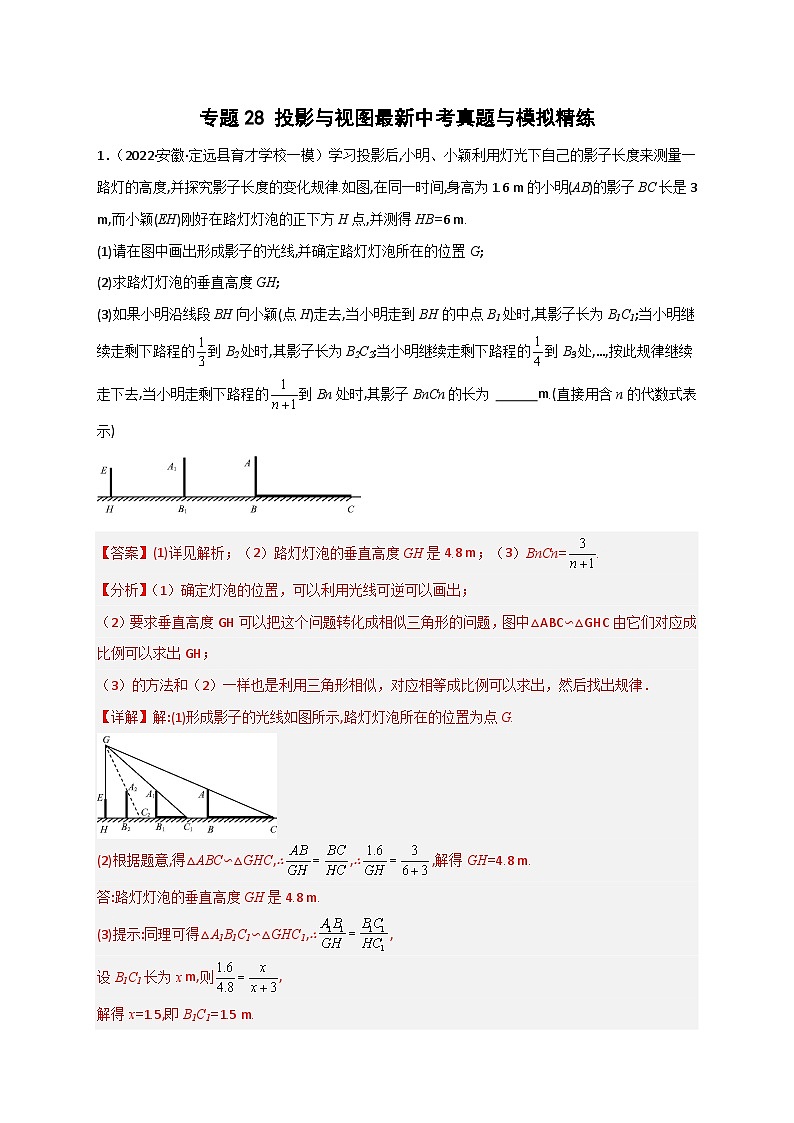

1．（2022·安徽·定远县育才学校一模）学习投影后,小明、小颖利用灯光下自己的影子长度来测量一路灯的高度,并探究影子长度的变化规律.如图,在同一时间,身高为1.6 m的小明(AB)的影子BC长是3 m,而小颖(EH)刚好在路灯灯泡的正下方H点,并测得HB=6 m.
(1)请在图中画出形成影子的光线,并确定路灯灯泡所在的位置G;
(2)求路灯灯泡的垂直高度GH;
(3)如果小明沿线段BH向小颖(点H)走去,当小明走到BH的中点B1处时,其影子长为B1C1;当小明继续走剩下路程的到B2处时,其影子长为B2C2;当小明继续走剩下路程的到B3处,…,按此规律继续走下去,当小明走剩下路程的到Bn处时,其影子BnCn的长为 m.(直接用含n的代数式表示)

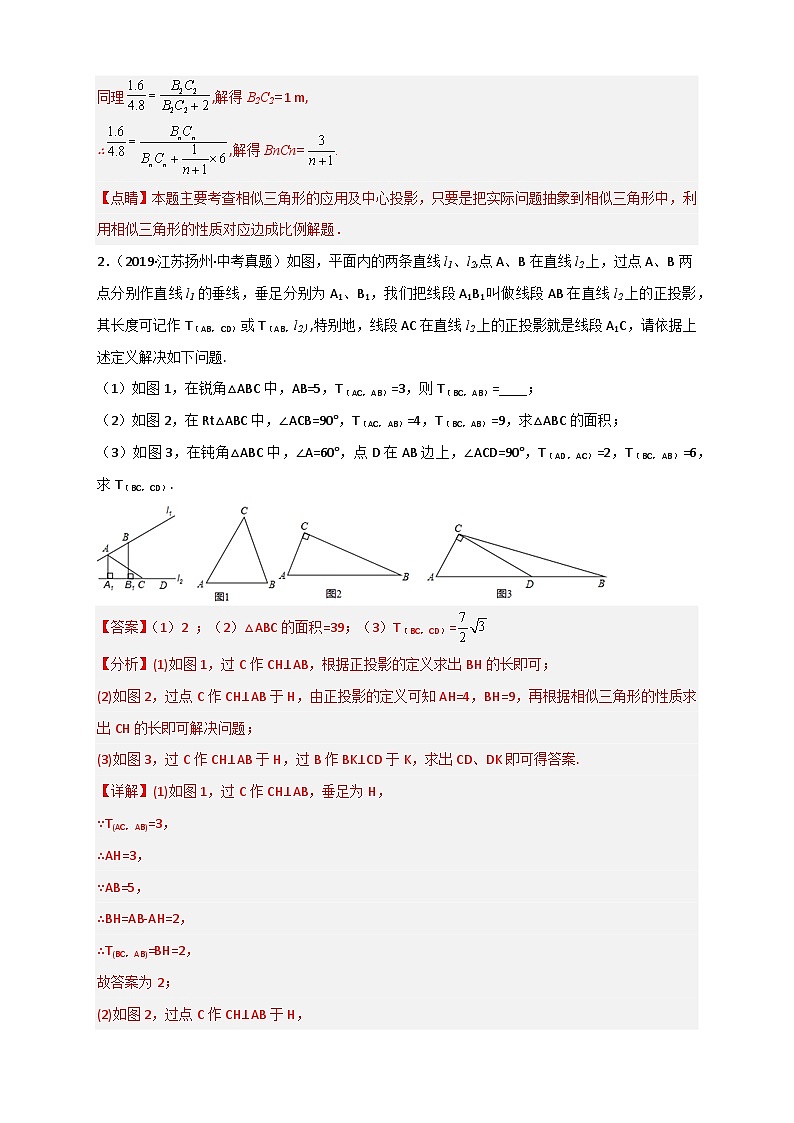

2．（2019·江苏扬州·中考真题）如图，平面内的两条直线l1、l2,点A、B在直线l2上，过点A、B两点分别作直线l1的垂线，垂足分别为A1、B1，我们把线段A1B1叫做线段AB在直线l2上的正投影，其长度可记作T（AB，CD）或T（AB，l2）,特别地，线段AC在直线l2上的正投影就是线段A1C，请依据上述定义解决如下问题.
（1）如图1，在锐角△ABC中，AB=5，T（AC，AB）=3，则T（BC，AB）= ；

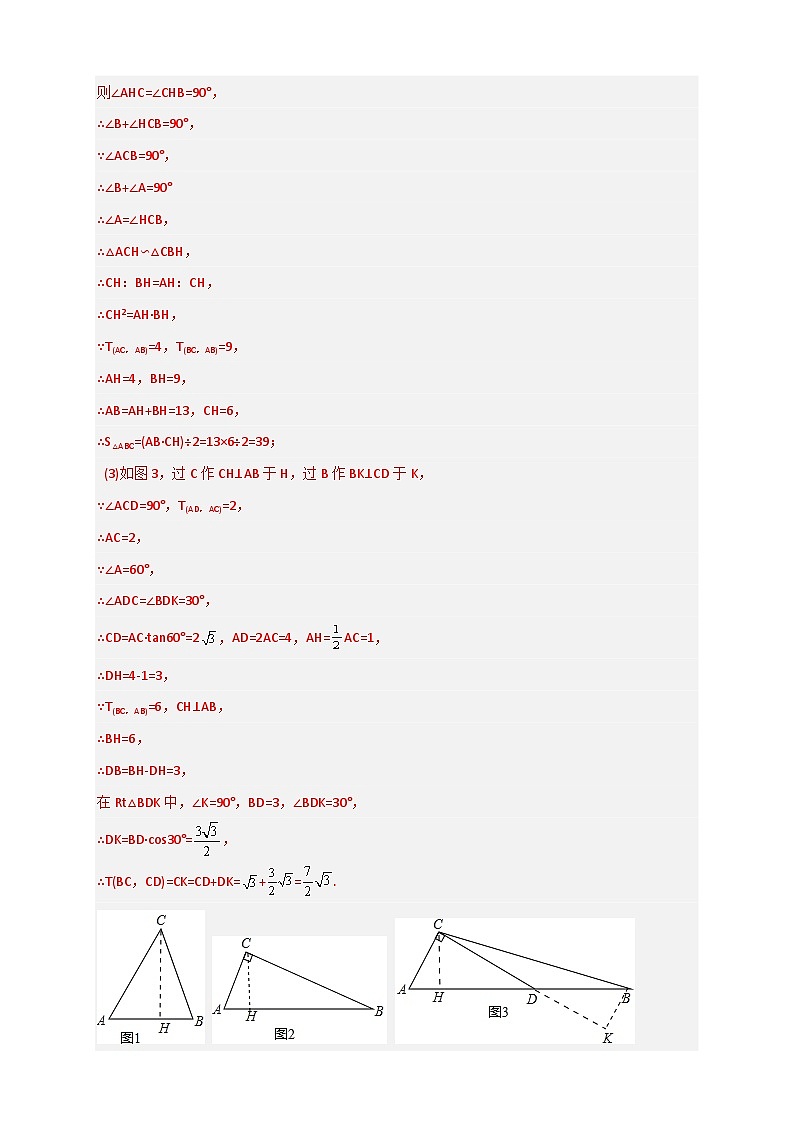

（2）如图2，在Rt△ABC中，∠ACB=90°，T（AC，AB）=4，T（BC，AB）=9，求△ABC的面积；
（3）如图3，在钝角△ABC中，∠A=60°，点D在AB边上，∠ACD=90°，T（AD，AC）=2，T（BC，AB）=6，求T（BC，CD）.
3．（2020·四川攀枝花·中考真题）实验学校某班开展数学“综合与实践”测量活动．有两座垂直于水平地面且高度不一的圆柱，两座圆柱后面有一斜坡，且圆柱底部到坡脚水平线的距离皆为．王诗嬑观测到高度矮圆柱的影子落在地面上，其长为；而高圆柱的部分影子落在坡上，如图所示．已知落在地面上的影子皆与坡脚水平线互相垂直，并视太阳光为平行光，测得斜坡坡度，在不计圆柱厚度与影子宽度的情况下，请解答下列问题：

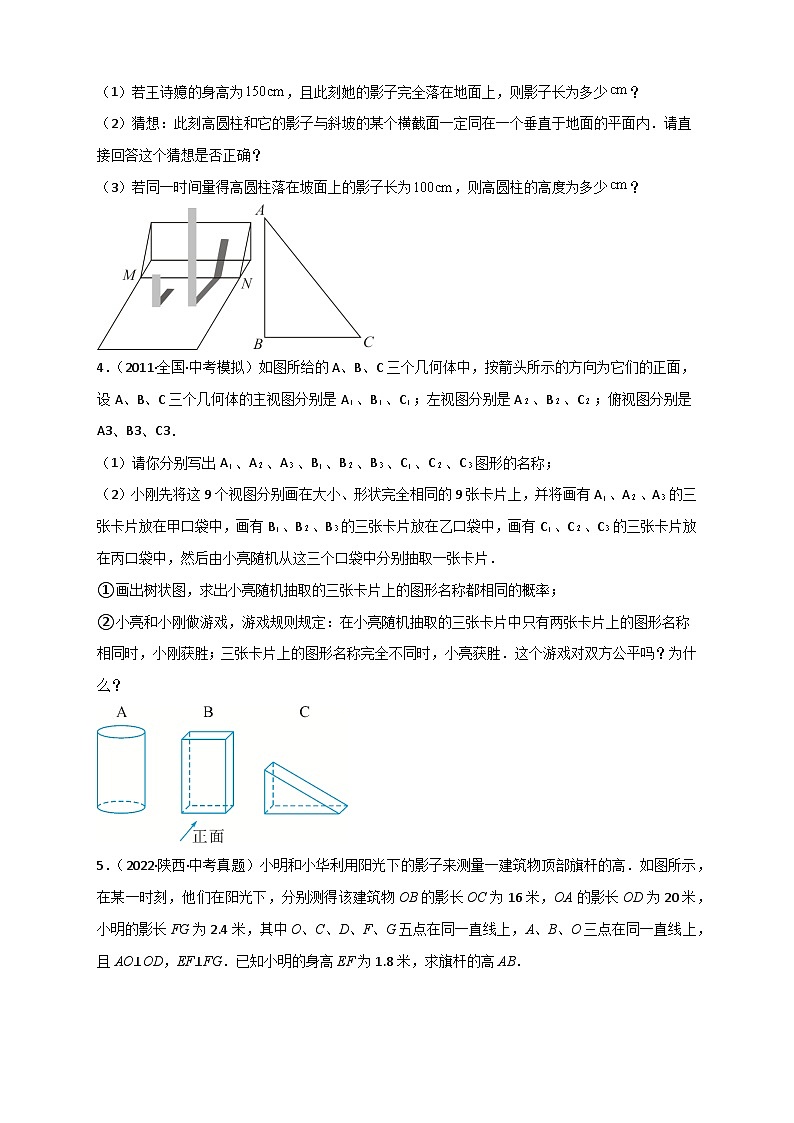

（1）若王诗嬑的身高为，且此刻她的影子完全落在地面上，则影子长为多少？
（2）猜想：此刻高圆柱和它的影子与斜坡的某个横截面一定同在一个垂直于地面的平面内．请直接回答这个猜想是否正确？
（3）若同一时间量得高圆柱落在坡面上的影子长为，则高圆柱的高度为多少？
4．（2011·全国·中考模拟）如图所给的A、B、C三个几何体中，按箭头所示的方向为它们的正面，设A、B、C三个几何体的主视图分别是A、B、C；左视图分别是A、B、C；俯视图分别是A3、B3、C3．
（1）请你分别写出A、A、A、B、B、B、C、C、C图形的名称；
（2）小刚先将这9个视图分别画在大小、形状完全相同的9张卡片上，并将画有A、A、A的三张卡片放在甲口袋中，画有B、B、B的三张卡片放在乙口袋中，画有C、C、C的三张卡片放在丙口袋中，然后由小亮随机从这三个口袋中分别抽取一张卡片．
①画出树状图，求出小亮随机抽取的三张卡片上的图形名称都相同的概率；
②小亮和小刚做游戏，游戏规则规定：在小亮随机抽取的三张卡片中只有两张卡片上的图形名称相同时，小刚获胜；三张卡片上的图形名称完全不同时，小亮获胜．这个游戏对双方公平吗？为什么？

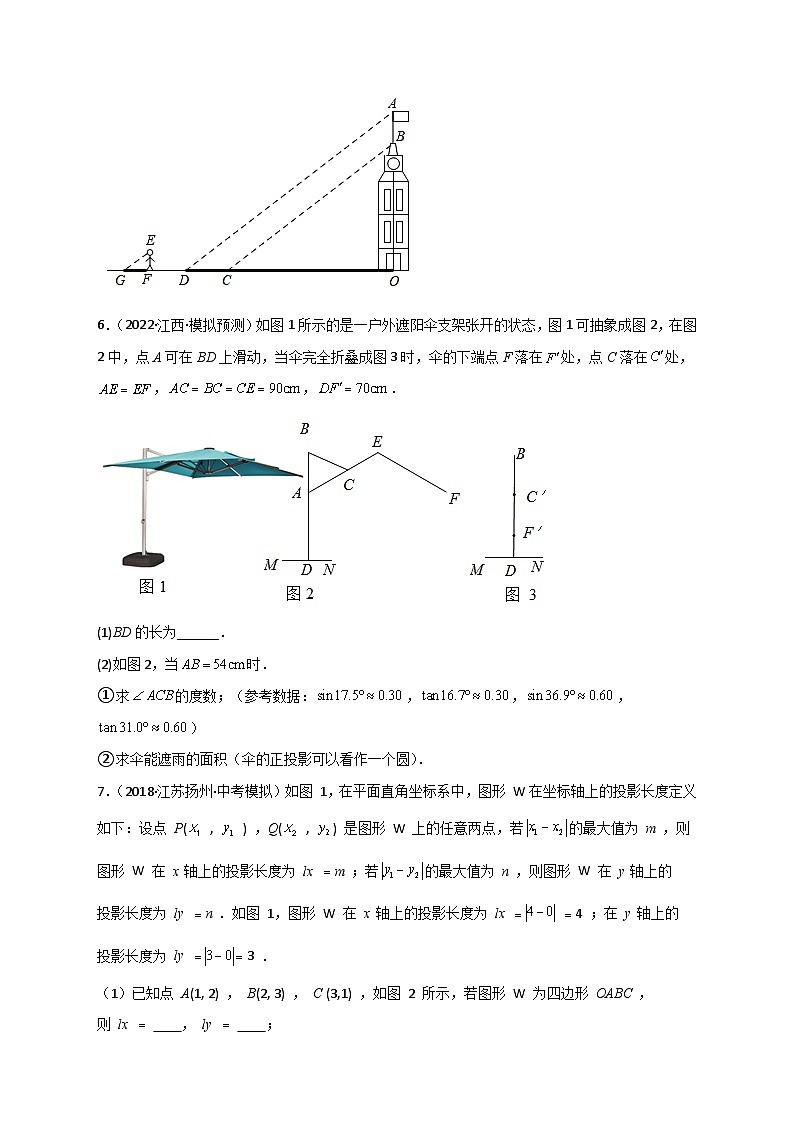

5．（2022·陕西·中考真题）小明和小华利用阳光下的影子来测量一建筑物顶部旗杆的高．如图所示，在某一时刻，他们在阳光下，分别测得该建筑物OB的影长OC为16米，OA的影长OD为20米，小明的影长FG为2.4米，其中O、C、D、F、G五点在同一直线上，A、B、O三点在同一直线上，且AO⊥OD，EF⊥FG．已知小明的身高EF为1.8米，求旗杆的高AB．
6．（2022·江西·模拟预测）如图1所示的是一户外遮阳伞支架张开的状态，图1可抽象成图2，在图2中，点A可在BD上滑动，当伞完全折叠成图3时，伞的下端点F落在处，点C落在处，，，．
(1)BD的长为______．
(2)如图2，当时．
①求的度数；（参考数据：，，，）
②求伞能遮雨的面积（伞的正投影可以看作一个圆）．
7．（2018·江苏扬州·中考模拟）如图 1，在平面直角坐标系中，图形 W在坐标轴上的投影长度定义如下：设点 P( , ) ，Q( , ) 是图形 W 上的任意两点，若的最大值为 m ，则
图形 W 在 x 轴上的投影长度为 lx  m ；若的最大值为 n ，则图形 W 在 y 轴上的
投影长度为 ly  n ．如图 1，图形 W 在 x 轴上的投影长度为 lx   4 ；在 y 轴上的 投影长度为 ly  3 ．
（1）已知点 A(1, 2) ， B(2, 3) ， C (3,1) ，如图 2 所示，若图形 W 为四边形 OABC ，
则 lx  ， ly  ；
（2）已知点 C (, 0) ，点 D 在直线 y  x  1(x  0) 上，若图形 W 为 OCD ，当 lx  ly
时，求点 D 的坐标；
（3 ）若图形 W 为函数 y  x 2(a  x  b) 的图象，其中 (0  a  b) ，当该图形满足
lx  ly  1时，请直接写出 a 的取值范围．
图 1 图 2
8．（2022·江苏无锡·模拟预测）测量金字塔高度：如图1，金字塔是正四棱锥，点O是正方形的中心垂直于地面，是正四棱锥的高，泰勒斯借助太阳光．测量金字塔影子的相关数据，利用平行投影测算出了金字塔的高度，受此启发，人们对甲、乙、丙三个金字塔高度也进行了测量．甲、乙、丙三个金字塔都用图1的正四棱锥表示．
（1）测量甲金字塔高度：如图2，是甲金字塔的俯视图，测得底座正方形的边长为，金字塔甲的影子是，此刻，1米的标杆影长为0.7米，则甲金字塔的高度为______m．
（2）测量乙金字塔高度：如图1，乙金字塔底座正方形边长为，金字塔乙的影子是，，此刻1米的标杆影长为0.8米，请利用已测出的数据，计算乙金字塔的高度．
9．（2021·全国·九年级专题练习）如图是某校校史荣誉室的正方形网格平面图，实线表示墙体或门．在点处安装了360度旋转摄像头，由于墙体的的遮挡，阴影部分无法监控，这部分无法监控到的区域通常称为监控盲区．
（1）小红同学进入校史荣誉室随意参观，站在监控盲区的概率是多少？
（2）为了监控效果更好，使得监控盲区最小，请你帮助学校在墙体上重新设计摄像头安装的位置，画出示意图，并说明理由．
10．（2019·陕西西安·中考模拟）如图，小华在晚上由路灯A走向路灯B．当他走到点P时，发现他身后影子的顶部刚好接触到路灯A的底部；当他向前再步行12m到达点Q时，发现他身前影子的顶部刚好接触到路灯B的底部．已知小华的身高是1.6m，两个路灯的高度都是9.6m，且AP＝QB．
（1）求两个路灯之间的距离．
（2）当小华走到路灯B的底部时，他在路灯A下的影长是多少？
11．（2021·全国·九年级专题练习）小华想用学过的测量知识来测量家门前小河BC的宽度：如图所示，他们在河岸边的空地上选择一点C，并在点C处安装了测倾器CD，选择了河对岸边的一棵大树，将其底部作为点B，顶部作为点A，现测得古树的项端A的仰角为37°，再在BC的延长线上确定一点F，使CF＝5米，小华站在F处，测得小华的身高EF＝1.8米，小华在太阳光下的影长FG＝3米，此时，大树AB在太阳光下的影子为BF．已知测倾器的高度CD＝1.5米，点G、F、C、B在同一水平直线上，且EF、CD、AB均垂直于BG，求小河的宽度BC．（参考数据：sin37°≈0.6，cs37°≈0.8，tan37°≈0.75）
12．（2021·全国·九年级专题练习）在阳光下，小玲同学测得一根长为1米的垂直地面的竹竿的影长为0.6米，同时小强同学测量树的高度时，发现树的影子有一部分0.2米落在教学楼的第一级台阶上，落在地面上的影长为4.42米，每级台阶高为0.3米．小玲说：“要是没有台阶遮挡的话，树的影子长度应该是4.62米”；小强说：“要是没有台阶遮挡的话，树的影子长度肯定比4.62米要长”．
（1）你认为小玲和小强的说法对吗？
（2）请根据小玲和小强的测量数据计算树的高度；
（3）要是没有台阶遮挡的话，树的影子长度是多少？
13．（2021·全国·九年级专题练习）为方便住校生晚自习后回到宿舍就寝，新安装了一批照明路灯；一天上午小刚在观看新安的照明灯时，发现在太阳光的正面照射下，照明灯的灯杆的投影的末端恰好落在2.5米高文化走廊墙的顶端，小刚测得照明灯的灯杆的在太阳光下的投影从灯杆的杆脚到文化走廊的墙脚的影长为4.6米，同一时刻另外一个前来观看照明路灯小静测得身高1.5米小刚站立时在太阳光下的影长恰好为1米，请同学们画出与问题相关联的线条示意图并求出新安装的照明路灯的灯杆的高度？
14．（2011·四川达州·中考模拟）已知：如图，AB和DE是直立在地面上的两根立柱，AB＝5m，某一时刻，AB在阳光下的投影BC＝4m．
（1）请你在图中画出此时DE在阳光下的投影；
（2）在测量AB的投影长时，同时测出DE在阳光下的投影长为6m，请你计算DE的长．
15．（2021·全国·九年级专题练习）某数学兴趣小组，利用树影测量树高，如图（1），已测出树AB的影长AC为12米，并测出此时太阳光线与地面成30°夹角．
（1）求出树高AB；
（2）因水土流失，此时树AB沿太阳光线方向倒下，在倾倒过程中，树影长度发生了变化，假设太阳光线与地面夹角保持不变．求树的最大影长．（用图（2）解答）
16．（2015·江苏镇江·中考真题）某兴趣小组开展课外活动．如图，A，B两地相距12米，小明从点A出发沿AB方向匀速前进，2秒后到达点D，此时他（CD）在某一灯光下的影长为AD，继续按原速行走2秒到达点F，此时他在同一灯光下的影子仍落在其身后，并测得这个影长为1.2米，然后他将速度提高到原来的1.5倍，再行走2秒到达点H，此时他（GH）在同一灯光下的影长为BH（点C，E，G在一条直线上）．
（1）请在图中画出光源O点的位置，并画出他位于点F时在这个灯光下的影长FM（不写画法）；
（2）求小明原来的速度．
17．（2015·甘肃兰州·中考真题）如图，在一面与地面垂直的围墙的同侧有一根高10米的旗杆AB和一根高度未知的电线杆CD，它们都与地面垂直，为了测得电线杆的高度，一个小组的同学进行了如下测量：某一时刻，在太阳光照射下，旗杆落在围墙上的影子EF的长度为2米，落在地面上的影子BF的长为10米，而电线杆落在围墙上的影子GH的长度为3米，落在地面上的影子DH的长为5米，依据这些数据，该小组的同学计算出了电线杆的高度．
(1)该小组的同学在这里利用的是 投影的有关知识进行计算的；
(2)试计算出电线杆的高度，并写出计算的过程．
18．（2020·甘肃白银·二模）如图，一棵被大风吹折的大树在处断裂，树梢着地．经测量,折断部分与地面的夹角,树干在某一时刻阳光下的影长米，而在同时刻身高米的人的影子长为米．求大树未折断前的高度(精确到米)． (参考数据：)
19．（2019·台湾·中考真题）在公园有两座垂直于水平地面且高度不一的圆柱，两座圆柱后面有一堵与地面互相垂直的墙，且圆柱与墙的距离皆为公分．敏敏观察到高度公分矮圆柱的影子落在地面上，其影长为公分；而高圆柱的部分影子落在墙上，如图所示．
已知落在地面上的影子皆与墙面互相重直，并视太阳光为平行光，在不计圆柱厚度与影子宽度的情况下，请回答下列问题：
（1）若敏敏的身高为公分，且此刻她的影子完全落在地面上，则影长为多少公分？
（2）若同一时间量得高圆柱落在墙上的影长为公分，则高圆柱的高度为多少公分？请详细解释或完整写出你的解题过程，并求出答案．
20．（2021·江苏·南闸实验学校九年级阶段练习）如图，灯杆AB与墙MN的距离为18米，小丽在离灯杆（底部）9米的D处测得其影长DF为3m，设小丽身高为1.6m．
(1)求灯杆AB的高度；
(2)小丽再向墙走7米，她的影子能否完全落在地面上？若能，求此时的影长；若不能，求落在墙上的影长．
