11，河北省沧州市2023-2024学年九年级上学期期末物理试卷

这是一份11，河北省沧州市2023-2024学年九年级上学期期末物理试卷，共25页。试卷主要包含了单选题，多选题，填空题，实验探究题，计算题等内容，欢迎下载使用。

1.固体和液体很难被压缩，其主要原因是( )
A. 分子间作用力几乎为零B. 分子间存在斥力
C. 分子在永不停息地做无规则运动D. 分子间存在引力
2.“探究物质的吸热能力”实验中，把质量均为0.5kg的水和食用油分别装入两个相同的容器内并用相同的电加热器给它们加热，其温度随时间变化的图像如图所示。已知c水=4.2×103J/(kg⋅℃)，不考虑实验中的热损失，下列分析正确的是( )
A. 食用油的吸热能力比水强
B. 食用油的比热容大
C. 加热2min，食用油比水吸收的热量多
D. 加热2min，食用油吸收的热量是4.2×104J
3.关于四缸内燃机的汽车说法中错误的是( )
A. 在实际应用中，为了增大功率和减小振动，把四个或更多的汽缸组合在一起，他们的做功冲程是轮流进行的
B. 只有第三个冲程是燃气推动活塞做功，其他三个冲程是靠飞轮惯性完成的
C. 由于该装置构造精密所以热机效率一定大于100%
D. 该汽车不能在月球直接使用
4.9.下列说法正确的是
A. 与绸子摩擦过的玻璃棒带负电
B. 电源是消耗电能的装置
C. 在电源外部，电流的方向是从电源的负极经过用电器流向正极
D. 马路两旁的路灯，晚上同时亮，早上同时灭，它们是并联的
5.在如图所示的电路中，电源电压不变，当S闭合，滑动变阻器的滑片P从左向右移动时，三个电表示数的变化情况是( )
A. A变大，V1不变，V2变大

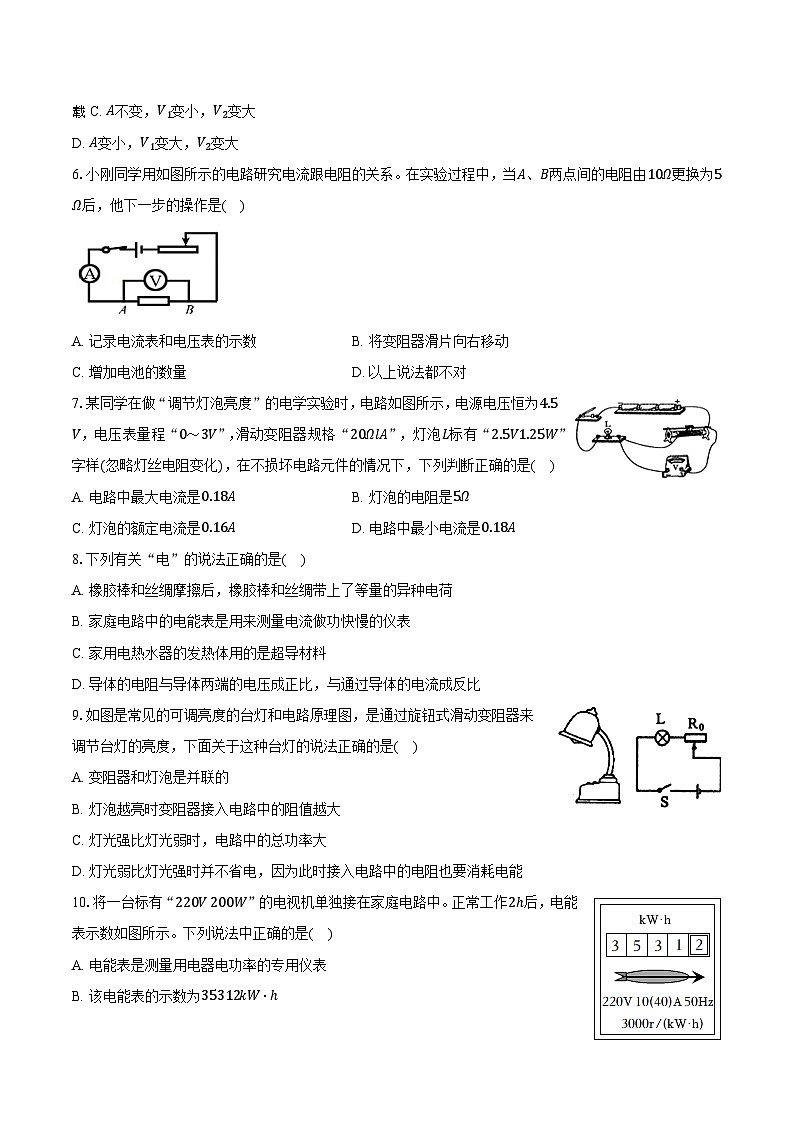

B. A变大，V1变小，V2不变您看到的资料都源自我们平台，家威杏 MXSJ663 免费下载C. A不变，V1变小，V2变大
D. A变小，V1变大，V2变大
6.小刚同学用如图所示的电路研究电流跟电阻的关系。在实验过程中，当A、B两点间的电阻由10Ω更换为5Ω后，他下一步的操作是( )
A. 记录电流表和电压表的示数B. 将变阻器滑片向右移动
C. 增加电池的数量D. 以上说法都不对
7.某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20ΩlA”，灯泡L标有“”字样(忽略灯丝电阻变化)，在不损坏电路元件的情况下，下列判断正确的是( )
A. 电路中最大电流是0.18AB. 灯泡的电阻是5Ω
C. 灯泡的额定电流是0.16AD. 电路中最小电流是0.18A
8.下列有关“电”的说法正确的是( )
A. 橡胶棒和丝绸摩擦后，橡胶棒和丝绸带上了等量的异种电荷
B. 家庭电路中的电能表是用来测量电流做功快慢的仪表
C. 家用电热水器的发热体用的是超导材料
D. 导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
9.如图是常见的可调亮度的台灯和电路原理图，是通过旋钮式滑动变阻器来调节台灯的亮度，下面关于这种台灯的说法正确的是( )
A. 变阻器和灯泡是并联的
B. 灯泡越亮时变阻器接入电路中的阻值越大
C. 灯光强比灯光弱时，电路中的总功率大
D. 灯光弱比灯光强时并不省电，因为此时接入电路中的电阻也要消耗电能

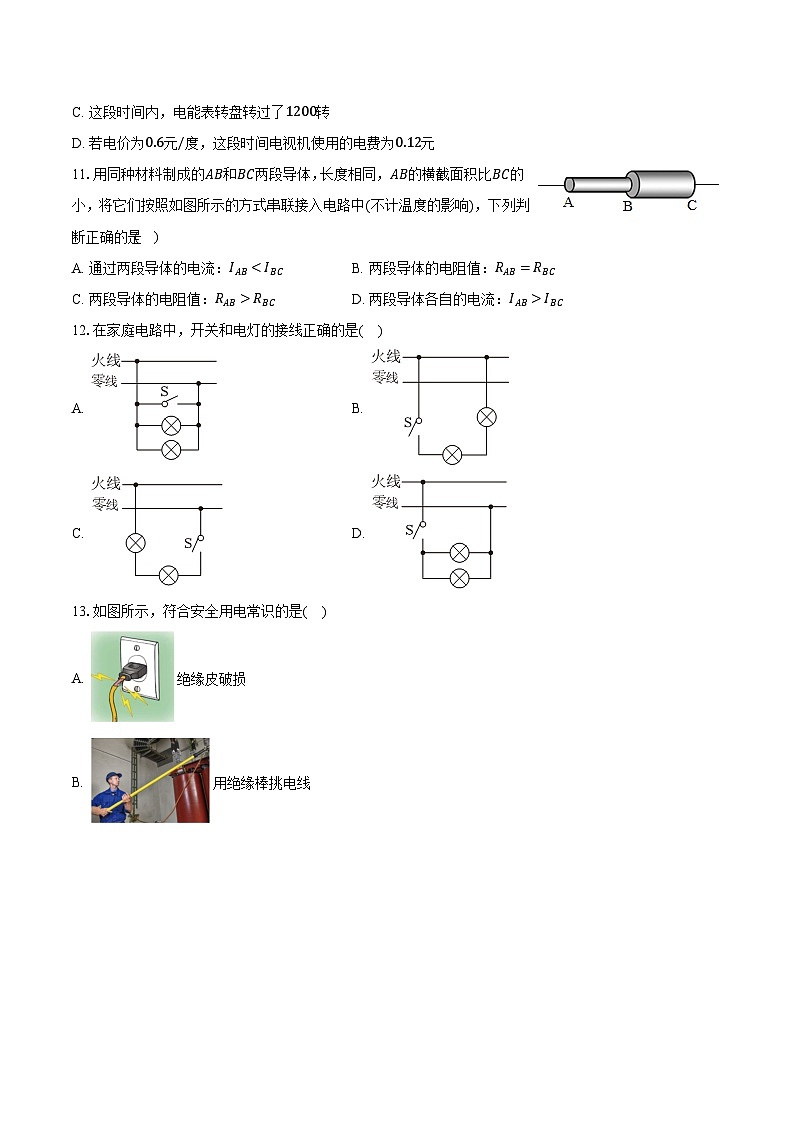

10.将一台标有“220V 200W”的电视机单独接在家庭电路中。正常工作2h后，电能表示数如图所示。下列说法中正确的是( )
A. 电能表是测量用电器电功率的专用仪表
B. 该电能表的示数为35312kW⋅h
C. 这段时间内，电能表转盘转过了1200转
D. 若电价为0.6元/度，这段时间电视机使用的电费为0.12元
11.用同种材料制成的AB和BC两段导体，长度相同，AB的横截面积比BC的小，将它们按照如图所示的方式串联接入电路中(不计温度的影响)，下列判断正确的是( )
A. 通过两段导体的电流：IABC. 两段导体的电阻值：RAB>RBCD. 两段导体各自的电流：IAB>IBC
12.在家庭电路中，开关和电灯的接线正确的是( )
A. B.
C. D.
13.如图所示，符合安全用电常识的是( )
A. 绝缘皮破损
B. 用绝缘棒挑电线
C. 用湿抹布擦拭灯泡
D. 电视天线与电线接触
14.关于磁场，下列说法中正确的是( )
A. 磁体周围的磁感线从磁体N极发出，回到磁体S极
B. 磁极间的相互作用不都是通过磁场发生的
C. 磁感线是磁场中真实存在的一些曲线
D. 地磁场的N极在地理北极附近，S极在地理南极附近，与地球两极并不完全重合
15.如图所示的电路中，电源电压保持不变，电阻R1为定值电阻，闭合开关后，下列说法正确的是( )
A. 若电压表示数变大，则滑动变阻器的滑片P向右移动
B. 若电流表示数变大，则滑动变阻器的滑片P向右移动
C. 当滑动变阻器的滑片P向右移动时，电压表与电流表示数的比值保持不变
D. 当滑动变阻器的滑片P向右移动时，电压表与电流表示数的比值变大
16.蓝牙音箱由于形式多样、便于携带等优点得到广大青少年的喜爱。如图为一个磁悬浮蓝牙音箱，下列说法错误的是( )
A. 蓝牙音箱与手机之间是通过电磁波传输信息的
B. 给蓝牙音箱的充电过程中，是将化学能转化为电能
C. 蓝牙音箱上调节音量的元件是变阻器
D. 蓝牙音箱悬浮在空中是利用了同名磁极相互排斥的原理
17.科技小组的同学们调查发现，北京地区存在几种不同类型的发电站，如下图所示。下列发电站发电过程中，利用不可再生能源发电的是
A. B.
C. D.
二、多选题：本大题共3小题，共9分。
18.下列说法正确的是( )
A. 炒菜时，满屋飘香，表明分子在不停地做无规则运动
B. 煤的热值比干木柴的大，煤燃烧时放出的热量比干木柴燃烧时放出的热量多
C. 用水作为汽车发动机的冷却剂，主要是因为水的比热容较大
D. 四冲程汽油机的做功冲程中，内能转化为机械能
19.如图所示，是一种自动测定油箱内油面高度的装置，有关该装置的说法不正确的是( )
A. 油量表是由电流表改装而成的
B. 装置中的R0两端并联一只电压表可以代替油量表
C. 当油面下降时，流过油量表的电流减小
D. 装置中电阻R0可以省略
20.如图所示，对于图片中所描述的实验和装置，下列说法中正确的是
A. 图甲，说明水分子无规则运动的剧烈程度与温度有关
B. 图乙，闭合开关 S，小磁针静止时涂黑的一端是它的 N 极
C. 图丙，热机做功冲程可将燃气的内能全部转化为活塞的机械能
D. 图丁，动圈式扬声器的原理是磁场对通电线圈有力的作用
三、填空题：本大题共6小题，共24分。
21.2023年11月9日，我国在西昌卫星发射中心使用长征三号乙型运载火箭，成功将中星6E卫星送入预定轨道，燃料燃烧过程中化学能转化为______；火箭与大气摩擦温度升高，这是通过______的方式改变物体的内能。
22.如图1所示电路中，A1与A2指针指示在同一位置，电流表示数如图2所示，则流经灯L1的电流为______A.
23.晶晶的爸爸从商店买回来一个热水壶．上标着“220V 1000W”.则该热水壶正常工作1min，消耗的电能是______J，正常工作时的电流为______ A．
24.某电动机线圈电阻为R，工作时两端的电压为U，通过线圈的电流强度为I，那么这台电动机在时间t内所消耗的电能为______，这段时间内电流通过线圈产生的热量为______．
25.电磁继电器在生活中应用非常广泛，它是利用电磁铁来控制工作电路的一种开关。如图是一种水位自动报警器的原理图，水位没有到达金属块A时，电磁铁______磁性(选填“有”或“无”)，此时______灯亮，当水位到达金属块A时，电磁铁______磁性(选填“有”或“无”)，此时______灯亮。如果想红灯亮的时候，也能电铃响，而绿灯亮时，电铃不响，则需要在工作电路中______(选填“串联”或“并联”)连接一个电铃。
26.我国已成为世界上高铁发展最快，技术最全的国家。在节能技术上，高铁动车组采用了再生制动方式：动车到站前先停止供电，由于______动车会继续向前运行，电机线圈随车轮转动并在磁场中切割磁感线产生感应电流，将______能转化为电能，自动输入电网。当动车速度减至90km/h以下时才进行机械刹车。
四、实验探究题：本大题共2小题，共22分。
27.在“测定小灯泡额定功率”的实验中，小楠同学设计的电路如图甲。被测小灯泡的额定电压为3.8V，电阻约为10Ω.实验器材：电源(电压为6V、电流表(0～0.6A、0～3A)、电压表(0～3V、0～15V)、开关各一只，滑动变阻器两只：R1(5Ω0.5A)、R2(10Ω0.5A)，导线若干。
(1)为了能完成该实验，滑动变阻器应选用______(选填“R1”或“R2”)
(2)按照图甲的电路图，请你用笔画线代替导线将图乙中的实物电路连接完整。(要求：滑动变阻器的滑片P向左移动时，电流表的示数变大)
(3)若连好电路后，闭合开关S，小楠发现灯泡不发光，电流表的示数为零，电压表的示数约为6V，则故障的原因可能是：______
A.小灯泡处短路 B.电流表断路 C.小灯泡处断路 D.电压表的正、负接线柱接反
(4)排除故障后，闭合开关，移动滑动变阻器的滑片P，同时观察电压表示数的变化，当电压表的示数为______V时，小灯泡正常发光，若小灯泡正常发光时电流表的示数如图丙，则小灯泡的额定功率为______W.电流表(0～0.6A、0～3A)
(5)美美认为不用电流表也可以测量小灯泡的额定功率，她找来额定电流为I额的小灯泡，利用已知阻值的电阻R，设计了如图丁的电路图。请帮她补全她的实验内容：
①闭合S和S1，断开S2，移动滑动变阻器滑片，使电压表的示数为______；
②闭合S和S2，断开S1，滑片静止不动，读出电压表的示数U1；
③小灯泡额定功率的表达式P额=______。
(6)美美还想探究导体中的电流跟导体电阻的关系，她利用电压为6V的电源、10Ω、20Ω和40Ω的定值电阻和“40Ω1A”的滑动变阻器，设计了如图戊的电路图，分别把三个定值电阻单独接入电路进行了三次实验。实验中她是控制定值电阻两端的电压不低于______V，才完成了实验。
28.如图所示，探究感应电流产生的条件。
(1)实验装置中，ab棒的制造材料应选用______(填“铁”“铝”或“塑料”)；通过灵敏电流计G指针是否偏转，可判断电路中是否有感应电流产生；还可通过指针偏转方向判断______。
(2)比较表中观察现象可知，闭合电路的一部分导体在磁场中做______运动时，电路中就会产生感应电流；此过程中机械能转化为______能。
(3)保持AB棒运动方向不变，仅对调磁体的N、S极，可探究感应电流的方向与______的关系；将装置中的灵敏电流计换成______，可研究电动机的工作原理。
五、计算题：本大题共2小题，共11分。
29.某中学为学生供应开水，用锅炉将200kg的水从20℃加热到100℃，燃烧了4kg的无烟煤．[水的比热容是4.2×103J/(kg⋅℃)，无烟煤的热值是3.4×107J/kg]试求：
(1)锅炉内200kg的水吸收的热量是多少焦耳？
(2)4kg无烟煤完全燃烧放出的热量是多少焦耳？
(3)此锅炉的效率是多少？
(4)请你简要说明该锅炉的热效率较低的可能原因。(说出一条原因即可)
30.图甲是用来焊接PVC塑料管道的热熔器外观照片，其内部电路如图乙．S1是手动电源开关，S2是温控开关，作用是完成“加热模式”和“保温模式”之间的切换．L是指示灯(在S1闭合情况下L始终能正常发光)，R1是限流电阻．如表是有关元件的物理参数．
(1)求R1的阻值；
(2)求保温功率(不含L和R1的功率)；
(3)求该热熔器(全电路)在保温模式下1min消耗的电能．
答案和解析
1.【答案】B
【解析】解：分子间同时存在着引力和斥力，当分子间的距离较近时，分子间的作用力主要表现为斥力，当分子间的距离较远时，分子间的作用力主要表现为引力，固体和液体的分子间的距离较近，主要表现为斥力，所以固体和液体很难被压缩；
故选：B。
分子间同时存在着引力和斥力，当分子间的距离较近时，分子间的作用力主要表现为斥力，当分子间的距离较远时，分子间的作用力主要表现为引力，由此可得出结论。
本题主要考查分子动理论的初步知识，理解分子间的作用力与分子间的距离之间的关系是解题的关键。
2.【答案】D
【解析】解：AB、根据甲和乙两种液体的温度随加热时间变化的图象知，加热相同时间(吸热相同)，水升高的温度小于食用油升高的温度；根据比较吸热能力的方法，水的吸热能力强，水的比热容大，故AB错误；
C、根据转换法，加热2min，食用油和水吸收的热量一样多，故C错误；
D、加热2min，水升高的温度为20℃，水吸热为：
Q吸=cmΔt=4.2×103J/(kg⋅℃)×0.5kg×20℃=4.2×104J；
根据转换法，食用油吸收的热量是4.2×104J。故D正确。
故选：D。
(1)我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；
使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强；
(2)根据Q=cmΔt求解。
本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法和Q=cmΔt的运用，为热学中的重要实验。
3.【答案】C
【解析】解：A、在实际应用中，为了增大功率和减小震动，把四个或更多的汽缸组合在一起，他们的做功冲程是轮流进行的，故A正确；
B、内燃机的四个冲程中，只有第三个冲程(做功冲程)是燃气推动活塞做功，其他三个冲程是靠飞轮惯性完成的，故B正确；
C、热机在工作时不可避免的要损失一部分能量(如散热、克服机械部件间的摩擦)，所以热机的效率不可能达到100%，热机的效率一定小于100%，故C错误；
D、四缸内燃机的汽车是利用燃料与空气中的氧气发生化学反应，释放出的内能转化为机械能来获得动力的，而月球上没有空气，更没有氧气，所以该汽车不能在月球上直接使用，故D正确。
故选：C。
(1)在实际应用中，为了增大功率和减小震动，把四个或更多的汽缸组合在一起，他们的做功冲程是轮流进行的，每一个冲程至少有一个气缸在做功。
(2)内燃机的四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程；做功冲程把内能转化为机械能，对外提供动力；其他三个冲程要靠飞轮的惯性来完成，即飞轮具有的动能。
(3)热机所做有用功(有效利用的能量)与燃料完全燃烧释放的热量之比叫做热机效率。热机工作时总是有能量的损失，所以热机的效率不可能达到100%
(4)热机工作时，燃料燃烧需要氧气。月球上处于真空状态，没有空气。
本题考查了内燃机的工作原理，以及能量转化情况，解决本题的关键是知道汽油机的四个冲程，使汽车获得动力的冲程是做功冲程，还要知道再构造精密的热机效率也不会达到100%。
4.【答案】D
【解析】本题考查的内容较多，摩擦起电、电源中能量的转化、电流的方向和路灯的连接方式等。
A、与绸子摩擦过的玻璃棒带正电，A错误；
B、电源是把其他形式的能转化成电能的装置，B错误；
C、在电源外部，电流从正极经过用电器流向负极，电源内部，电流从负极到正极，C错误；
D、马路上的路灯，其中一盏坏掉，其它灯仍能正常工作，因此是并联的，D正确；
故选D。
5.【答案】B
【解析】解：由电路图可知，两电阻串联，电流表测电路中的电流，电压表V1测R2两端的电压，电压表V2测电源的电压；
∵电源的电压不变，
∴滑片移动时，电压表V2的示数不变；
当滑片P从左向右移动时，接入电路中的电阻变小，电路中的总电阻变小，
∵I=UR，
∴电路中的电流变大，即电流表的示数变大；
∵U=IR，
∴定值电阻R1两端的电压变大，
∵串联电路的总电压等于各分电阻两端的电压之和，
∴滑动变阻器R2两端的电压变小，即电压表V1示数变小．
故选B．
由电路图可知，两电阻串联，电流表测电路中的电流，电压表V1测R2两端的电压，电压表V2测电源的电压；根据电源的电压判断电压表V2示数的变化，根据滑片的移动确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻R1两端的电压变化，再根据电阻的串联判断电压表V1示数的变化．
①本题考查了滑动变阻器对电流表和电压表示数的影响，以及串联电路中电阻和电压的特点，并结合欧姆定律来判断电流表和电压表示数的变化．
②解决此类问题首先要分析电路的连接方式，再判断出电压表、电流表测的是哪段电路的电压和电流，结合滑动变阻器在电路中的位置，分析滑动变阻器的阻值变化对整个电路的影响．
6.【答案】C
【解析】解：
在滑动变阻器的电阻值不变的情况下，电路中由于将10Ω的定值电阻换成5Ω的定值电阻，使整个电路的电阻值变小；
若电源电压不变，由公式I=UR可知，电路中的电流减大，此时滑动变阻器两端的电压增大．要使电阻两端的电压不变，应增大电路中的电流，减小滑动变阻器接入电路的电阻值，即将变阻器滑片适当向左移动，使电压表的示数不变；
由U=IR知，要使电阻两端的电压不变，也可以增大电源电压，以增大电路中电流，从而使增大电阻两端电压，使之两端电压保持不变．
以上分析可知，ABD错误，C正确．
故选C．
(1)电流跟电压、电阻有关，用控制变量法研究电流跟电压和电阻的关系．
(2)研究电流跟电阻的关系时，保持电压不变，改变定值电阻的阻值，讨论电流跟电阻的关系．
研究导体中的电流与导体电阻的关系时，知道要控制定值两端的电压不变是关键．
7.【答案】B
【解析】解：由电路图可知，灯泡L与滑动变阻器串联，电压表测滑动变阻器两端的电压。
(1)由P=UI可得，灯泡的额定电流：
IL=PLUL=，故C错误；
因串联电路中各处的电流相等，且滑动变阻器允许通过的最大电流为1A，
所以，电路中的最大电流I大=0.5A，故A错误；
(2)由I=UR可得，灯泡的电阻：
RL=ULIL=Ω，故B正确；
当电压表的示数U滑=3V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，
因串联电路中总电压等于各分电压之和，
所以，此时灯泡两端的电压：
UL'=U-U滑大=4.5V-3V=1.5V，
电路中的最小电流：
I小=UL'RL=1.5V5Ω=0.3A，故D错误。
故选：B。
由电路图可知，灯泡L与滑动变阻器串联，电压表测滑动变阻器两端的电压。
(1)知道灯泡的额定电压和额定功率，根据P=UI求出灯泡的额定电流，然后结合串联电路的电流特点和滑动变阻器允许通过的最大电流确定电路中的最大电流；
(2)根据欧姆定律求出灯泡的电阻，当电压表的示数最大时滑动变阻器接入电路中的电阻最大，电路中的电流最小，根据串联电路的电压特点求出此时灯泡两端的电压，利用欧姆定律求出电路中的最小电流。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，正确的确定电路中的最大电流是关键。
8.【答案】A
【解析】解：
A、摩擦起电的实质是电子的转移，所以橡胶棒和丝绸摩擦后失去电子的带正电，得到电子的带等量的负电，使得橡胶棒和丝绸带等量的异种电荷，故A正确；
B、家庭电路中的电能表是用来测量电流做功多少(不是快慢)的仪表，故B错误；
C、超导体的电阻为0，不能用来做家用电热水器的发热体，故C错误；
D、电阻是导体阻碍电流的性质，其大小与导体的长度、横截面积、材料、温度有关，而与导体两端的电压、通过导体的电流无关，故D错误。
故选：A。
(1)摩擦起电的实质是电子的转移，因为电子是带负电的，所以失去电子的物体带正电，得到电子的物体带负电；
(2)电能表是测量消耗电能(电流做功多少)的仪表；
(3)家用电热水器是利用电流的热效应工作的，发热体是利用电阻率较大的电阻丝制成的；
(4)电阻是导体阻碍电流的性质，其大小与导体的长度、横截面积、材料、温度有关，而与导体两端的电压、通过导体的电流无关。
本题综合考查了摩擦起电的实质、电能表的作用、超导体的应用、电阻的影响因素，包含的知识点较多，属于基础知识考查范围。
9.【答案】C
【解析】解：A、由电路图可知，变阻器与灯泡的连接方式为串联，故A选项不正确；
B、根据P=I2R可知，灯泡越亮，通过它的电流越大，电路中的电流越大，根据I=UR总可知，电路中的总电阻越小，变阻器接入电路中的电阻越小，故B选项不正确；
C、根据P=I2R可知，灯光强时电路中的电流大于灯光弱时电路中的电流，根据P=UI可知，电源电压不变时，电路中的总功率大，故C选项正确；
D、灯光弱时比灯光强时电路中的电流小，消耗的电功率就小，所以灯光弱比灯光强时要省电，故D不正确。
故选：C。
(1)由电路图可知，可调亮度的台灯实际上灯泡与可变电阻串联；
(2)根据灯泡的亮暗取决于实际功率的大小可知灯泡实际功率的变化，根据P=I2R可知电路中电流的变化，再根据欧姆定律可知电路中电阻的变化，进一步可知变阻器接入电路中电阻的变化；利用P=UI可知电路中总功率的变化。
通过改变连入电阻阻值的大小改变电路中的电流，使灯和滑动变阻器两端的电压重新分配而改变灯两端的电压，调节亮度，亮度由实际功率决定。
10.【答案】C
【解析】解：A、电能表是测量消耗电功的仪表，故A错误；
B、电能表的最后一位数是小数，单位是kW⋅h，该电能表的示数为3531.2kW⋅h，故B正确；
C、电视机正常工作时的电功率P=P额=200W=0.2kW，
电视机正常工作2h消耗的电能：
W=Pt=0.2kW×2h=0.4kW⋅h=0.4度，
3000r/(kW⋅h)表示电路中用电器每消耗1kW⋅h的电能，电能表的转盘转动3000r，
这段时间电能表转盘的转数n=3000r/(kW⋅h)×0.4kW⋅h=1200r，故C正确；
D、这段时间电视机使用的电费：0.6元/度×0.4度=0.24元，故D正确。
故选：C。
(1)电能表是测量消耗电能(电功)的仪表；
(2)电能表读数时，注意：电能表的最后一位数是小数，单位是kW⋅h；
(3)电视机正常工作时的电功率等于其额定功率，利用W=Pt求电视机正常工作2h消耗的电能，3000r/(kW⋅h)表示电路中用电器每消耗1kW⋅h的电能，电能表的转盘转动3000r，据此求这段时间电能表转盘的转数；
(4)知道电价，可求这段时间电视机使用的电费。
本题考查电能表的用途和读数、消耗电能和电费的计算，明确电能表相关参数的含义是本题的关键。
11.【答案】C
【解析】解：AD、两段导体串联，由串联电路的电流特点可知：通过两导体的电流相等，即IAB=IBC，故AD错误；
BC、导体AB和BC由同种材料制成、长度相同，由图可知导体AB横截面积比BC的小，所以，RAB>RBC，故C正确，D错误。
故选：C。
(1)导体的电阻与导体的材料、长度、横截面积有关，由此分析两导体的电阻关系；
(2)根据串联电路的电流特点可知通过两段导体的电流关系。
本题考查了串联电路的电流特点，关键是根据影响电阻的大小因素确定两段导体电阻的大小。
12.【答案】D
【解析】解：
A、开关与灯泡并联，闭合开关后会造成电源短路，故A错误；
B、两灯泡串联在电路中，故B错误；
C、两灯泡串联在电路中，并且开关接在了灯泡与零线之间，故C错误；
D、两灯泡并联在电路中，工作时互不影响，开关接在灯泡与火线之间，故D正确。
故选：D。
家庭电路中电灯的接法：电灯之间为并联，开关与灯泡串联，且开关要接在火线与灯泡之间。
本题考查了家庭电路中电灯与电灯、电灯与开关的连接方法，注意：家用电器为并联连接，开关要接在火线与灯泡之间。
13.【答案】B
【解析】解：A、绝缘皮破损后，会使导线外露，会发生触电事故，不合题意；
B、有人触电，千万不能用手将触电人拉开，这是非常危险的，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源，符合题意；
C、湿抹布是导体，用湿抹布擦拭灯泡，一旦漏电，人接触抹布时会发生触电事故，不合题意；
D、电视天线与电线接触，容易发生触电，不合题意。
故选B。
(1)安全用电的原则是：不靠近高压带电体(室外、高压线、变压器旁)，不接触低压带电体；
(2)人体触电的途径有直接触电或间接触电。
本题考查安全用电的常识，解决此类题目要结合安全用电的知识进行分析解答．为防止因电带来的伤害，不能违反．
14.【答案】A
【解析】解：
A、磁体外部的磁感线是从N极出发，回到S极的，磁体内部的磁感线是从S极出发，回到磁体N极的，故A正确；
B、磁极间的相互作用是通过磁场而发生的，故B错误；
C、磁感线是科学家为了研究起来形象、直观，是通过想象而描绘出来的，所以不是真实存在的，故C错误；
D、地磁场的北极在地理南极附近，地磁场南极在地理北极附近，地磁场的两极与地理的两极相反，且与地球的两极并不完全重合，故D错误。
故选：A。
关于磁场要知道磁极间的相互作用是通过磁场产生的，知道磁感线的由来，以及磁感线方向的确定。
15.【答案】C
【解析】解：由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．
当滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，电路中的总电阻变大，
由I=UR可知，电路中的电流变小，即电流表的示数变小，
由U=IR可知，R1两端的电压变小，即电压表的示数变小，
由以上分析可知，电流表和电压表示数变大时，滑动变阻器的滑片P向左移动，故AB错误；
由R=UI可知，电压表与电流表示数的比值等于R1的阻值，则电压表与电流表示数的比值不变，故C正确、D错误．
故选C．
由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．滑片向右移动时，接入电路中的电阻变大，电路中的总电阻变大，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，根据欧姆定律结合R1的阻值可知，电压表与电流表示数的比值变化．
本题考查了电路的动态分析，涉及到欧姆定律的灵活运用，会把电压表与电流表示数的比值转化为R1的阻值处理是关键．
16.【答案】B
【解析】解：A、蓝牙音箱与手机之间是通过电磁波传输信息的，故A正确；
B、给蓝牙音箱的充电过程中，是将电能转化为化学能，故B错误；
C、蓝牙音箱上调节音量的元件是变阻器，故C正确；
D、蓝牙音箱悬浮在空中是利用了同名磁极相互排斥的原理，故D正确。
故选：B。
电磁波可以传递信息。
给音箱充电时，将电能转化为化学能。
变阻器可以用来调节音量。
同名磁极相互排斥，异名磁极相互吸引。
本题考查的是电磁波的特点及应用；知道磁极间的相互作用规律；知道变阻器的应用。
17.【答案】A
【解析】【分析】
能够源源不断的从自然界得到的能源叫可再生能源；短期内不能从自然界得到补充的能源叫不可再生能源；
根据可再生能源和不可再生能源的特点来作答。
本题主要考查学生对：可再生和不可再生能源的特点的理解和掌握，要理解。
【解答】
天然气是化石能源，会越用越少，不可能在短时间内补充，是不可再生能源；
太阳能、风能、水能可以源源不断的得到，是可再生能源；
所以利用不可再生能源发电的是燃气发电。
故选A。
18.【答案】ACD
【解析】解：A、炒菜时，芳香油分子不停地做无规则运动，扩散到空气中，由于炒菜时温度很高，所以分子的扩散速度加快，故“满屋飘香”故A正确；
B、根据Q=mq可知，物质燃烧放出的热量与热值、质量都有关，故热值大燃烧时放出热量不一定多。故B错误；
C、用水作为汽车发动机的冷却剂，主要是因为水的比热容较大，与其他物质相比，在质量相同的情况下，升高相同的温度，水吸收的热量多，故C正确；
D、四冲程汽油机的做功冲程中，将高温高压燃气的内能转化为活塞的机械能，故D正确。
故选：ACD。
(1)扩散现象说明了：①构成物体的分子在不停的做无规则运动，温度越高，运动越快；②分子之间有间隙；
(2)水的比热容大，相同质量的水和其它物质比较，吸收或放出相同的热量，水升高或降低的温度少；
(3)根据Q=mq比较放热的多少；
(4)在内燃机的做功冲程中能量转化是内能转化为机械能，压缩冲程中能量转化是机械能转化为内能
本题考查了学生对分子动理论、水的比热容大、放热公式、热机工作过程的能量转化的理解与掌握，是经常考的题型。
19.【答案】ACD
【解析】解：A、根据电压表并联在电路中，电流表串联在电路中，油量表和滑动变阻器并联，可以判断油量表是电压表改装成的，故A错误；
B、由图可知，油量发生变化时，滑动变阻器接入电路的阻值发生变化，电路电流发生变化，R0两端电压发生变化，在R0两端并联一只电压表，电压表示数发生变化，根据电压表示数变化可以知道油量的变化，因此装置中的R0两端并联一只电压表可以代替油量表，故B正确；
C、由电路图可知，当油面下降时，滑动变阻器接入电路的阻值变大，根据串联电路的分压原理可知滑动变阻器两端的电压变大，则根据欧姆定律可知流过油量表的电流变大，故C错误；
D、电阻R0串联在电路中，对电路起保护作用，所以R0不可以省略，故D错误；
故选：ACD。
A、根据电压表并联在电路中，电流表串联在电路中，油量表和滑动变阻器串联，可以判断油量表是电流表改装成的。
B、由图可知，油量发生变化时，滑动变阻器接入电路的阻值发生变化，电路电流发生变化，R0两端电压发生变化，在R0两端并联一只电压表，电压表示数发生变化，根据电压表示数变化可以知道油量的变化；
C、由电路图可知，当油面下降时，滑动变阻器接入电路的阻值变大，根据串联电路的分压特点和欧姆定律可知通过油量表的电流变化；
D、电阻R'串联在电路中，对电路起保护作用。
此题涉及到了欧姆定律的应用，电流表的使用，滑动变阻器的使用等知识点，综合性较强，有一定的难度，属于难题，解答此题的关键是明白油量表的工作原理。
20.【答案】ABD
【解析】解：A、扩散现象说明分子在永不停息地做无规则运动，温度越高，分子活动越剧烈，扩散的越快，故A正确；
B、观察电源的正负极可知，电流从螺线管的左端流入，右端流出，用右手握住螺线管，使四指指向电流方向，则拇指指向的左端为螺线管的N极。根据同名磁极相互排斥、异名磁极相互吸引，可知，小磁针涂黑的一端是它的 N 极，故B正确；
C、热机做功冲程可将燃气的一部分内能转化为活塞的机械能，故C错误；
D、动圈式扬声器的原理是磁场对通电线圈有力的作用，故D正确。
故选：ABD。
(1)扩散现象说明分子在永不停息地做无规则运动，温度越高，分子活动越剧烈，扩散的越快。
(2)对通电螺线管磁场的判断要重点学会安培定则的运用，即右手握住螺线管，使四指环绕的方向为电流的方向，拇指所指的一端就是螺线管的N极，再进一步根据磁极间的相互作用可判断小磁针的极性。
(3)热机做功冲程可将燃气的内能转化为活塞的机械能。
(4)动圈式扬声器的工作原理是原理是磁场对通电线圈有力的作用。
本题考查了扩散现象、安培定则、热机、动圈式扬声器的工作原理，比较综合。
21.【答案】内能 做功
【解析】解：燃料燃烧过程中是将化学能转化为内能；
当火箭在大气层中快速飞行时，会与大气层发生剧烈摩擦，其温度会升高，内能会增大，这是通过做功的方式改变物体的内能。
故答案为：内能；做功。
明确在能量转化的过程中，哪种形式的能量减小，哪种形式的能量增大，可顺利解答；
做功和热传递都可以改变物体的内能，做功是能量的转化，热传递是能量的转移。
本题以航天发射为背景，考查了这一过程中与热学相关的多个知识点，体现了物理知识与高科技应用的联系，值得关注。
22.【答案】0.8
【解析】解：
由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测流过灯泡L2的电流；
由于干路电流大于各支路的电流，则电流表A1的示数应大于电流表A2的示数，已知两电流表指针位置相同，则它们的量程不同；
所以，电流表A1的量程为0～3A，分度值是0.1A，电流表示数I=1A；
电流表A2量程为0～0.6A，分度值是0.02A，电流表示数I2=0.2A；
由并联电路电流的特点可知，流过灯L1的电流：I1=I-I2=1A-0.2A=0.8A；
故答案为：0.8．
由电路图可知，灯泡L1与L2并联，电流表A1测干路电流，电流表A2测流过灯泡L2的电流，由并联电路电流的特点和电流表指针位置确定电流表的量程、分度值，读出电流表的示数，然后由并联电路电流的特点求出流过灯泡L1的电流．
本题考查了确定电流表量程、电流表读数、并联电路电流的特点，根据并联电路电流的特点确定电流表量程是本题的难点，也是解题的关键．
23.【答案】6×104；4.55
【解析】解：(1)由P=Wt可得，电热水壶消耗的电能W=Pt=1000W×60s=6×104J；
(2)由P=UI可得，电热水壶正常工作时的电流I=PU=1000W220V≈4.55A；
故答案为：6×104；4.55．
由电热水壶铭牌可知，电热水壶的额定电压是220V，额定功率是1000W；
(1)由公式W=Pt可以求出电水壶消耗的电能．
(2)由电功率的变形公式I=PU可以求出热水壶正常工作时的电流．
本题考查了求电热水壶正常工作时的电流与消耗的电能，难度不大，是一道基础题，熟练应用电功率公式的变形公式即可正确解题．
24.【答案】UIt；I2Rt
【解析】【分析】
本题考查了电动机消耗的电能与电动机输出的机械能、线圈产生的热量间的关系，答题时要注意电功公式的适用条件．
电动机是非纯电阻电路，电动机消耗的总电能等于电动机输出的机械能与电动机线圈产生的焦耳热之和．消耗的电能利用W=UIt计算，线圈产生的热量利用焦耳定律计算．
【解答】
解：
在时间t内电动机消耗的电能W=UIt，
线圈产生的热量Q=I2Rt．
故答案为：UIt；I2Rt．
25.【答案】无 绿 有 红 串联
【解析】解：水位没有到达金属块A时，控制电路没有接通，故电磁铁无磁性。
电磁铁无磁性，此时衔铁被弹开，绿灯接通，绿灯亮。
当水位到达金属块A时，控制电路接通，有电流，电磁铁有磁性。
电磁铁有磁性，将衔铁吸下来，红灯接通，红灯亮。
红灯与绿灯独立工作，互不影响，如果想红灯亮的时候，也能电铃响，而绿灯亮时，电铃不响，则需要在工作电路中将红灯与电铃串联接入电路。
故答案为：无；绿；有；红；串联。
电磁继电器一般由铁芯、线圈、衔铁、触点簧片等组成的；只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点(常开触点)吸合；当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点(常闭触点)吸合；这样吸合、释放，从而达到了在电路中的导通、切断的目的；
根据如果想红灯亮的时候，也能电铃响，而绿灯亮时，电铃不响的要求分析。
本题主要考查电磁继电器在实际生活中的应用，经常用于自动控制如：水位报警器、温度报警器等；由水位的变化导致了控制电路的通断，进一步决定了电磁铁磁性的有无，从而控制了工作电路的动触点的位置的变化，改变了工作电路的连接情况。
26.【答案】惯性 机械
【解析】解：
停止供电后，列车仍能前进是因为高速行驶的列车具有惯性，会保持原来的运动速度继续前进；
电机线圈转动中由于切割磁感线而在线圈中产生了感应电流，将列车的机械能(动能)转化为了电能。
故答案为：惯性；机械。
(1)一切物体均有惯性，惯性是指物体具有的能保持原来的运动状态的性质；
(2)当闭合回路中的部分导体切割磁感线时，会在闭合回路中产生感应电流，即将机械能转化为电能。
本题为结合物理情景考查物理知识的题型，该题型为常见题型，其特点为考查面较广但一般难度不大。
27.【答案】R2 C 3.8 1.368 I额R (U1-I额R)I额 3
【解析】解：(1)根据串分压的知识：U滑UL=R滑RL
3.8V6V-3.8V=10ΩR滑，
解得：R滑≈6Ω，所以应选择R2；
(2)根据滑动变阻器的滑片P向左移动时，电流表的示数变大，即电阻变小，故变阻器左下接线柱连入电路中与电阻串联，灯的额定电压为3.8V，故电压表选用大量程与灯并联，如下所示：
(3)灯泡不发光，电流表的示数为零，电压表的示数约为6V，则可能与电压表并联的灯泡断路，C正确；
(4)小灯泡的额定电压为3.8V，所以当灯泡两端的电压为3.8V时，灯泡正常发光；
由图丙知电流表选用量程0～0.6A，分度值为0.02A，示数为0.36A；
额定功率为：
P=UI=3.8V×0.36A=1.368W；
(5)①闭合S和S1，断开S2，移动滑动变阻器滑片，使电压表的示数为I额R；
②闭合S和S2，断开S1，滑片静止不动，读出电压表的示数U1；
③在②中，电压表测R与灯的电压，因此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，灯的额定电压为：
U额=U1-I额R，小灯泡额定功率的表达式：
P额=(U1-I额R)I额；
(6)当电阻为40Ω，变阻器的阻值为40Ω，此时电阻两端的电压最小；
此时电路中电流：
I=UR定+R滑=6V40Ω+40Ω=340A，
最小电压：U最小=IR=340A×40Ω=3V，由于变阻器的阻值已到最大，所以不能使电阻两端的电压更小。
实验中她是控制定值电阻两端的电压不低于3V，才完成了实验。
故答案为：(1)R2；(2)如上；(3)如图； (3)C； (4)3.8；1.368；(5)①I额R；③(U1-I额R)I额；(6)3。
(1)根据串联电路电压的规律和分压原理串得出变阻器连入电路的电阻同，据此分析；
(2)根据滑动变阻器的滑片P向左移动时，电流表的示数变大确定变阻器左下接线柱连入电路中与电阻串联，根据灯的额定电压为3.8V确定电压表选用大量程与灯并联；
(3)若电流表示数为0，灯不亮，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的支路断路了；
(4)灯在额定电压下正常发光，由图丙根据电流表选用的量程确定分度值读数发，根据P=UI求出额定功率；
(5)灯的电流为额定电流时灯正常发光，故可使电压表测R的电压，通过移动滑动变阻器滑片，使电压表的示数为I额R；
保持滑片静止不动，通过开关的转换，使电压表测R与灯的电压U1；
因此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，可求出此时灯的额定电压，根据P=UI可求出灯的额定功率；
(6)当定值电阻的值为40Ω时，滑动变阻器所需的阻值最大，变阻器阻值最大时，定值电阻两端的电压即为其最小电压。
本题测定小灯泡额定功率，考查器材的选择、电路连接、电路连接、故障分析、额定功率的计算及设计实验方案测额定功率的能力，同时也考查了研究电流与电阻关系实验对器材的要求和控制变量法的运用。
28.【答案】铝 感应电流的方向 切割磁感线 电 磁场方向 电源
【解析】解：(1)在探究电磁感应现象的实验中，我们必须保证处于磁场中的这部分是导体，三种物质中，塑料是绝缘体，铝、铁是导体，而铁容易被磁体吸引，所以我们应选择铝；图中的灵敏电流计的指针，在电路中没有电流时，指在表盘中央；当有电流时，指针的偏转方向与电流方向一致，由此可知，我们可以根据指针的偏转方向判断出感应电流的方向；
(2)三次实验中，只有AB棒在磁场中做切割磁感线运动时才会产生感应电流，则我们可以得出结论：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中才会产生感应电流。在此过程中，主要是将机械能转化为电能；
(3)保持AB棒运动方向不变，仅将磁体N、S极对调，重复上述实验时，只有磁场的方向发生了改变，则这次实验主要是为了探究感应电流的方向与磁场方向的关系；电动机的工作原理是通电导体在磁场中受力运动，由此可知，我们需要在电路中添加电源，即将灵敏电流计换成电源。
故答案为：(1)铝；感应电流的方向；(3)磁场方向；电源。
(1)容易导电的物体是导体；磁性材料是能对磁场产生某一种反应的材料；
(2)电磁感应现象：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中产生电流的现象；电磁感应现象中，消耗了机械能，得到了电能；
(3)感应电流的方向与导体运动的方向、磁场的方向有关；通电导体在磁场中受力运动。
实验类探究题中，经常体现的实验方法有：控制变量法和转换法。我们在解答这类题时，也要注意应用这两种思维方式，如得出结论时，要注意实验结果成立的前提等。
29.【答案】解：(1)锅炉内200kg的水吸收的热量：Q吸=cm(t-t0)=4.2×103J/(kg⋅℃)×200kg×(100℃-20℃)=6.72×107J；
(2)4kg无烟煤完全燃烧放出的热量：Q放=m煤q=4kg×3.4×107J/kg=1.36×108J；
(3)此锅炉的效率：η=Q吸Q放×100%=6.72×107J1.36×108J×100%≈49.4%。
(4)锅炉周围的温度很高，说明锅炉向周围散失的热量很多，导致锅炉的热效率偏低。
答：(1)锅炉内200kg的水吸收的热量是6.72×107J；
(2)4kg无烟煤完全燃烧放出的热量是1.36×108J；
(3)此锅炉的效率是49.4%；
(4)锅炉向周围散失的热量很多。
【解析】(1)已知水的质量、水的比热容、水的初温和末温，利用吸热公式Q吸=cm(t-t0)求出水吸收的热量；
(2)已知无烟煤的质量和热值，利用Q放=mq求出完全燃烧放出的热量；
(3)利用热效率公式η=Q吸Q放求出此锅炉的效率；
(4)烧水的锅炉周围的温度很高入手分析即可得到锅炉效率低的原因。
本题考查了吸热公式Q吸=cmΔt、燃料完全燃烧放热公式Q放=mq以及热效率公式的应用，分析热效率低的原因，难度不大。
30.【答案】解：
(1)由图可知，灯L与R1串联在照明电路中，L正常发光，
由P=UI得灯泡L的额定电压：UL=PLIL=2W0.1A=20V，
因为串联电路的电压等于各部分电路两端的电压之和，
所以R1两端的电压：U1=U-UL=220V-20V=200V，
由I=UR得R1的阻值：R1=U1IL=200V0.1A=2000Ω；
(2)S2闭合时，电阻R2被短路，只有电热丝R3工作，总电阻最小，处于加热状态；
由P=U2R得R3的阻值：R3=U2P加热=(220V)21210W=40Ω；
S2断开时，电阻R2与R3串联，总电阻最大，处于保温状态；
根据串联电路的总阻值等于串联的电阻之和得：
R保=R2+R3=202Ω+40Ω=242Ω，
则保温功率：P保=U2R保=(220V)2242Ω=200W；
(3)该热熔器(全电路)在保温模式下，总功率为：
P总=PL+P1+P保=UIL+P保=220V×0.1A+200W=222W，
由P=Wt可得，总共消耗的电能：W总=P总t=222W×60s=13320J．
答：(1)R1的阻值为2000Ω；
(2)保温功率为200W；
(3)该热熔器(全电路)在保温模式下1min消耗的电能为13320J．
【解析】(1)由图可知灯L与R1串联在照明电路中，根据灯L的参数和串联电路的电压特点求出R1两端的电压，根据欧姆定律求R1阻值．
(2)已知额定电压和加热功率，利用R=U2P可以得出R3的阻值，
开关S2断开时，电阻R2与R3串联；求出串联总阻值，根据P=U2R求保温功率．
(3)该热熔器(全电路)在保温模式下，利用P=PL+P1+P保求出总功率，根据W=Pt求1min消耗的电能．
本题考查串并联电路的特点和电阻、功率的计算，对档位较多的用电器，关键是判断出电路的连接方式．序号
AB棒运动情况
电流计指针偏转情况
1
静止
不偏转
2
沿磁场方向运动
不切割磁感线
不偏转
3
切割磁感线
偏转
(元件)项目
参数
(元件)项目
参数
电源电压
220V
L灯
0.1A，2W
加热功率
1210W(不含L及R1的功率)
R2
202Ω
