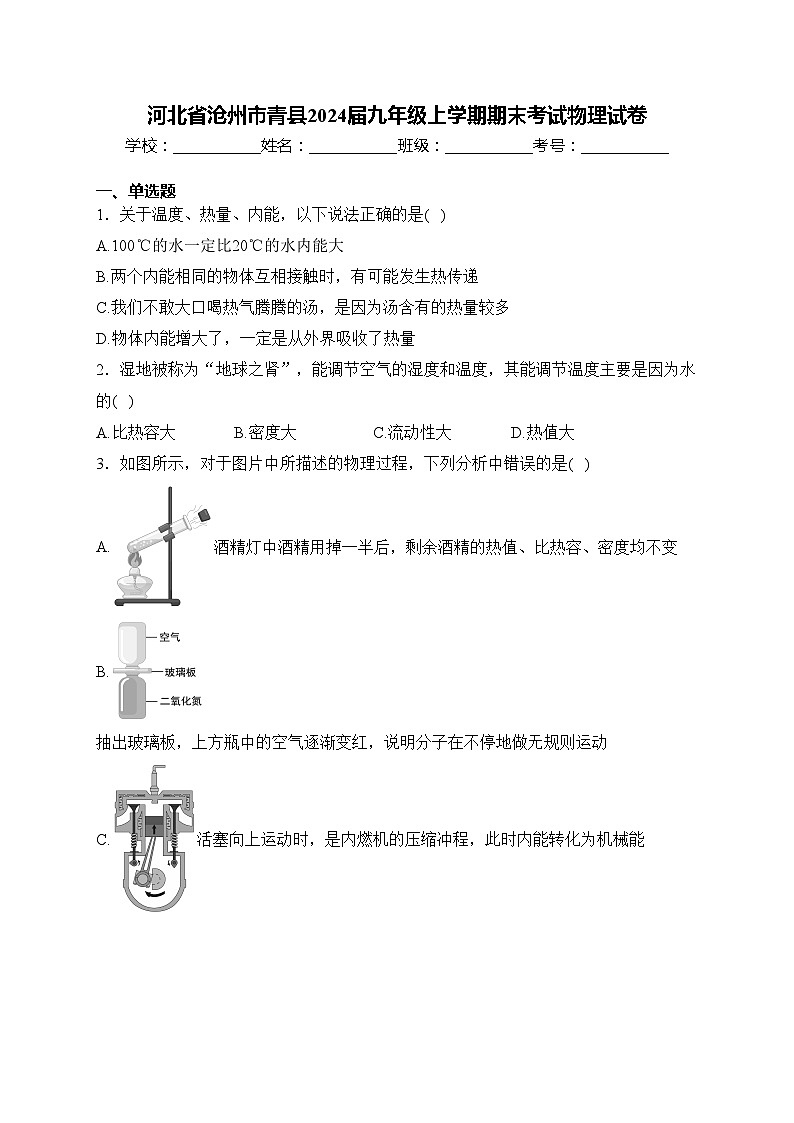

河北省沧州市青县2024届九年级上学期期末考试物理试卷(含答案)
展开
这是一份河北省沧州市青县2024届九年级上学期期末考试物理试卷(含答案)，共15页。试卷主要包含了单选题，多选题，填空题，实验题，计算题等内容，欢迎下载使用。
一、单选题
1．关于温度、热量、内能，以下说法正确的是( )
A.100℃的水一定比20℃的水内能大
B.两个内能相同的物体互相接触时，有可能发生热传递
C.我们不敢大口喝热气腾腾的汤，是因为汤含有的热量较多
D.物体内能增大了，一定是从外界吸收了热量
2．湿地被称为“地球之肾”，能调节空气的湿度和温度，其能调节温度主要是因为水的( )
A.比热容大B.密度大C.流动性大D.热值大
3．如图所示，对于图片中所描述的物理过程，下列分析中错误的是( )
A.酒精灯中酒精用掉一半后，剩余酒精的热值、比热容、密度均不变
B.抽出玻璃板，上方瓶中的空气逐渐变红，说明分子在不停地做无规则运动
C.活塞向上运动时，是内燃机的压缩冲程，此时内能转化为机械能
D.玻璃筒内的空气被压缩是通过做功的方式使空气的内能增加

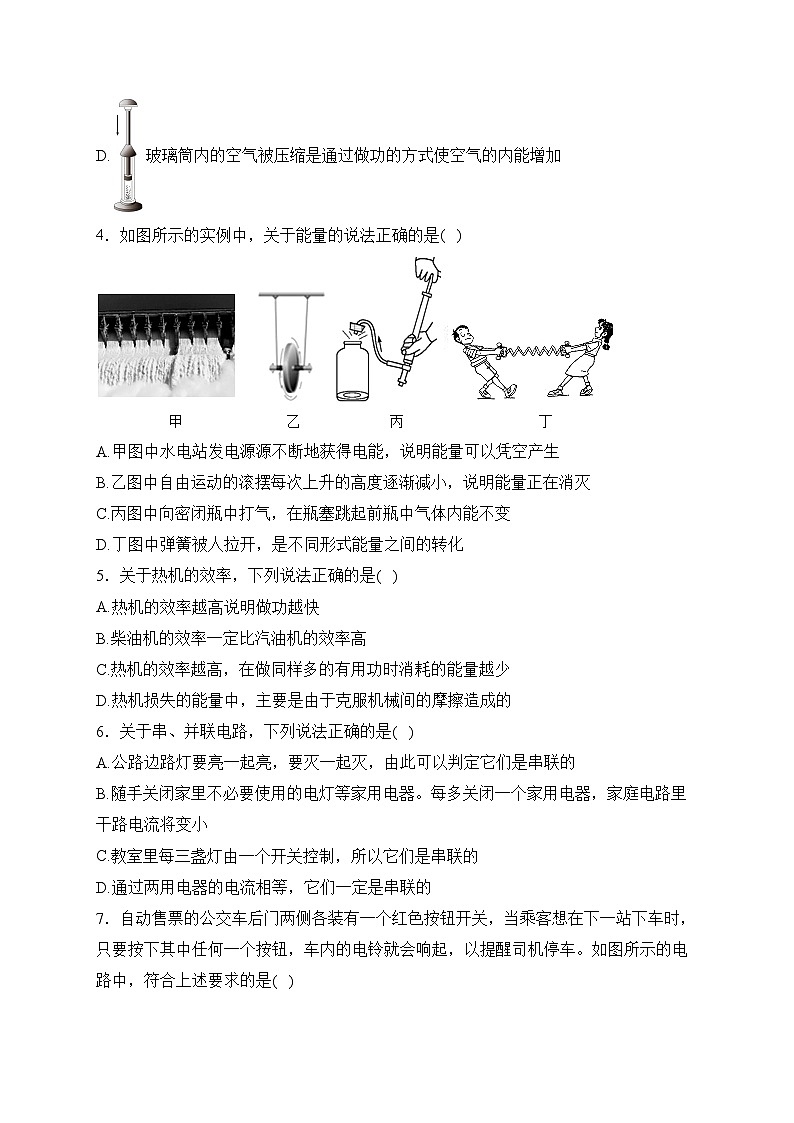

4．如图所示的实例中，关于能量的说法正确的是( )
A.甲图中水电站发电源源不断地获得电能，说明能量可以凭空产生
B.乙图中自由运动的滚摆每次上升的高度逐渐减小，说明能量正在消灭
C.丙图中向密闭瓶中打气，在瓶塞跳起前瓶中气体内能不变
D.丁图中弹簧被人拉开，是不同形式能量之间的转化
5．关于热机的效率，下列说法正确的是( )
A.热机的效率越高说明做功越快
B.柴油机的效率一定比汽油机的效率高
C.热机的效率越高，在做同样多的有用功时消耗的能量越少
D.热机损失的能量中，主要是由于克服机械间的摩擦造成的
6．关于串、并联电路，下列说法正确的是( )
A.公路边路灯要亮一起亮，要灭一起灭，由此可以判定它们是串联的
B.随手关闭家里不必要使用的电灯等家用电器。每多关闭一个家用电器，家庭电路里干路电流将变小
C.教室里每三盏灯由一个开关控制，所以它们是串联的
D.通过两用电器的电流相等，它们一定是串联的

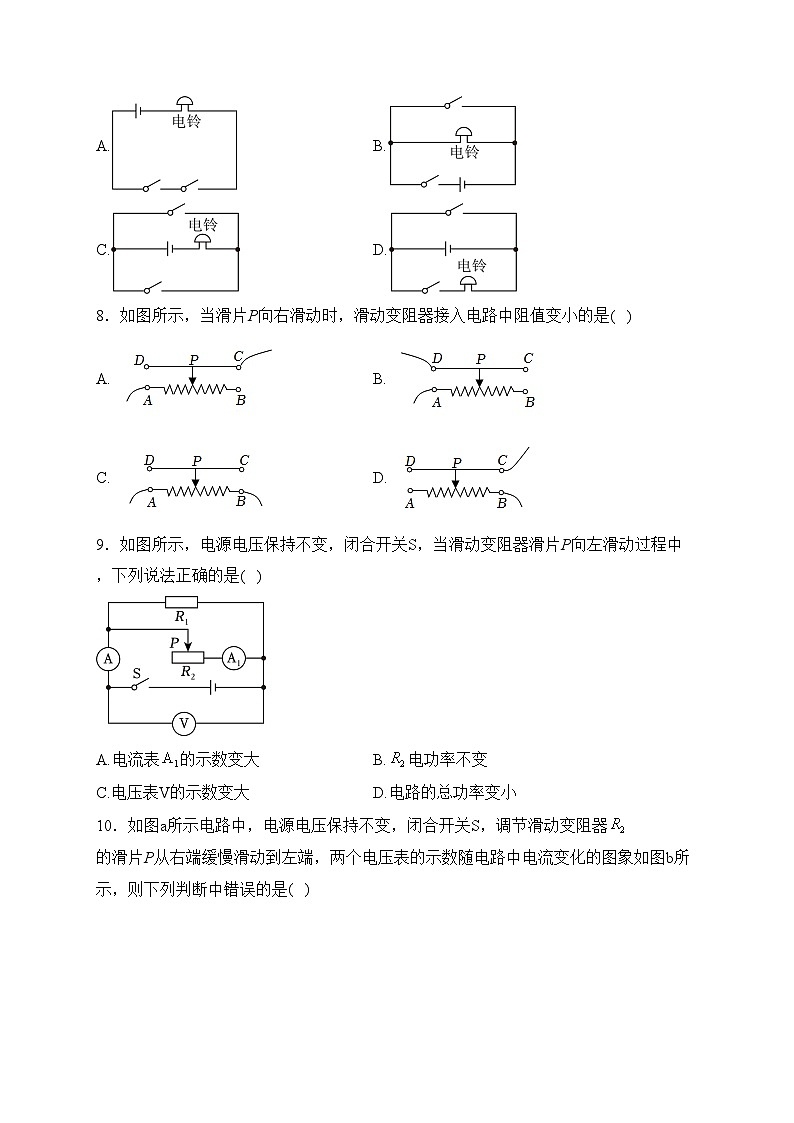

7．自动售票的公交车后门两侧各装有一个红色按钮开关，当乘客想在下一站下车时，只要按下其中任何一个按钮，车内的电铃就会响起，以提醒司机停车。如图所示的电路中，符合上述要求的是( )
A.B.
C.D.
8．如图所示，当滑片P向右滑动时，滑动变阻器接入电路中阻值变小的是( )
A.B.
C.D.
9．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向左滑动过程中，下列说法正确的是( )
A.电流表的示数变大B.电功率不变
C.电压表V的示数变大D.电路的总功率变小
10．如图a所示电路中，电源电压保持不变，闭合开关S，调节滑动变阻器的滑片P从右端缓慢滑动到左端，两个电压表的示数随电路中电流变化的图象如图b所示，则下列判断中错误的是( )
A.电源电压为6V
B.定值电阻的阻值为20Ω
C.滑动变阻器的最大阻值为40Ω
D.滑片P在中点时，电流表示数为0.2A
11．如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是( )
A.保险盒接法错误，保险盒应该安装在火线上
B.两孔插座接法错误，其左端导线应该接在零线上
C.开关和灯泡接法正确，开关接在零线上符合安全用电原则
D.三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上
二、多选题
12．如图所示，将灯、按甲、乙两种方式接在电压均为U的两个电路中，在甲、乙两个电路中的电功率分别为4W和9W，设两灯丝的电阻不变，下列说法中正确的是( )
A.、两灯灯丝电阻之比为1：2
B.甲图中灯、的功率之比为1：2
C.甲、乙两图中灯两端的电压之比为2：3
D.甲、乙两图中电路消耗的总功率之比为2：9
13．如图，电源电压恒为6V，定值电阻阻值为5Ω，滑动变阻器上标有“10Ω 2A”的字样，电流表和电压表选用的量程分别为“0～0.6A”和“0～15V”。当闭合开关S，在保证各元件安全的情况下，移动滑动变阻器的滑片P，则下列正确的是( )
A.电压表示数的最大值为3V
B.定值电阻两端的最大电压为3V
C.滑动变阻器接入电路中的最小电阻值是5Ω
D.电路总功率的最小值是2.0W
三、填空题
14．（1）改变物体内能的方法有__________和__________两种。冬天我们感觉手冷时，我们可以将两手相互搓一搓，也可以用热水袋焐一焐。前者是用__________方法使手的内能增加的，在用后种方法增加手的内能时，能量发生了__________；在改变物体的内能时，两种方法可以产生同样的效果，即这两种方法对改变物体的内能是__________的。
（2）“酒香不怕巷子深”说明分子在不停地做__________；将两个表面光滑的铅块相互紧压，它们会粘在一起，说明分子间存在__________。
15．生活中很多有趣的物理现象。在海边晴好天气的中午，会有风由__________吹向______（选填“陆地”或“海面”）；到了晚间，风向恰好相反，这主要是由于海水比泥土、沙石的比热容大的缘故。
16．如图甲是一台单缸四冲程汽油机工作状态示意图，由图甲可以看出，它此时在做功冲程，其能量转化情况与________（选填“乙”或“丙”）图相同。如果此汽油机飞轮的转速为3000r/min，那么，1秒内活塞往复__________次，完成__________个冲程，对外做功__________次。当汽油在发动机内燃烧不充分时会冒“黑烟”，此时汽油的热值___________________（选填“增大”、“不变”或“减小”），汽油机的工作效率会__________（选填“增大”、“不变”或“减小”）。
17．在干燥的天气里，衣服表面容易“粘”灰尘，这是由于________而产生的现象：用毛皮摩擦过的橡胶棒因__________（选填“得到”或“失去”）电子而带________电荷，普通的橡胶棒是__________（选填“导体”或“绝缘体”）。
18．如图a，用绝缘线分别悬吊甲、乙两轻小物体，用摩擦后失去电子的玻璃棒丙分别靠近甲、乙，现象如图b所示，则甲__________带电；甲和乙靠近时，________会相互吸引。（均选填“一定”或“不一定”）
19．指纹识别技术作为生物特征识别技术之一，在新世纪逐渐成熟。如图所示，手指轻轻触碰手机的感应区，当识别到正确的指纹后，手机自动开锁，因此手机的感应区相当于电路中的__________。用充电宝给手机充电时，充电宝相当于电路中的__________，手机相当于电路中的__________。
20．某电能表如图所示，则电能表的示数为________kW•h。某电水壶工作2min，使图示电能表的转盘转过150r，电功率为__________kW，这些电能可供一只“220Vㅤ10W”的节能灯正常工作________h。
21．有一块手机用的锂电池，上面标明电压为5V，容量4000mA•h，它充满电后，大约储存了________J电能。
22．如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示。电阻两端的电压是__________V；两电阻的阻值之比________；电流通过两电阻做的功之比________。
23．家庭电路电压为__________V，对人体安全电压是不高于__________V，滑动变阻器是通过改变接入电路电阻丝的__________来改变电阻的。
24．如图甲是对一种新型抗压材料能承受的撞击力进行测试的电路图。将不计质量的材料样品平放在压力传感器上，闭合开关，将重物从样品正上方由静止释放，重物撞击样品材料后静止在样品上，样品没有任何损坏。这一过程中，电流表的示数随时间变化的图象如图乙所示。已知该电路的电源电压为15V，定值电阻为5Ω，压力传感器的电阻R随压力F变化的图象如图丙所示。则：
（1）当重物没有接触到样品时，压力传感器的电阻为__________Ω；
（2）在撞击过程中，样品受到的最大撞击力为__________N；
（3）撞击后重物静止在样品上，压力传感器的电功率为__________W。
四、实验题
25．同学们利用以下器材探究“电流与电压、电阻的关系”。学生电源（调至6V进行实验）、电流表（0～0.6A）、电压表（0～3V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干。
（1）请根据图甲所示的电路图，用笔画线代替导线将图乙所示的实物连接成完整电路（要求连线不得交叉）；
（2）连接电路时，开关应该__________；
（3）开关闭合后，发现电压表无示数，电流表有示数，故障可能是定值电阻R__________；
（4）排除故障后，闭合开关，改变滑片的位置，记录的实验数据如表格所示。请将表格未填写的数据补充完整；
（5）之后再将另外两个定值电阻分别接入电路中，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图像。实验中若定值电阻从20Ω换成10Ω时，不进行其它操作就闭合开关，此时滑动变阻器的滑片应向________移动，直到电压表的示数为__________V；
（6）由图象可以得出结论：___________；
（7）为完成整个实验，滑动变阻器最大阻值至少为__________Ω；
（8）将图甲电路中的定值电阻换成小灯泡，测量了额定电压为“2.5V”小灯泡的电阻，并描绘了其电流随电压变化的图象，如图丁所示。小灯泡正常发光时的电阻是_______Ω，图象中a、b两点电阻的大小关系是____；
（9）接下来同学们继续用如图所示电路，测未知电阻的阻值，但实验过程中电流表突然烧坏，不能正常使用，同学取下电流表并使用新的电源和最大阻值为R的滑动变阻器设计如图戊所示电路，实验步骤如下：
①将滑动变阻器滑到最左端，闭合开关S，读出电压表的读数，记为；
②_______________；
③则被测电阻的阻值为：_____________。（写出表达式）
五、计算题
26．如图所示，电源电压保持不变，灯泡L标有“6V 3W”字样。当开关闭合、断开，滑动变阻器的滑片P移到最左端时，灯泡恰好正常发光，电压表、的示数之比。求：
（1）灯泡正常发光时的电阻是多少？
（2）电源电压是多少？
（3）电阻的阻值是多少？
（4）当开关、都闭合，移动滑动变阻器的滑片P，使滑动变阻器的功率恰好为4W时，此时电流表的示数是多少？
参考答案
1．答案：B
解析：A.内能的大小与物体的质量、温度和状态有关，100℃的水的20℃的水，不确定质量的大无法比较内能的大小，故A错误；
B.两个物体温度不同才可能发生热传递，两个内能相同的物体温度可能不同，所以互相接触时，有可能发生热传递，故B正确；
C.热量是过程量，不是状态量，不能说汤含有的热量，故C错误；
D.改变物体内能的方式有两种，做功和热传递，所以物体内能增大了，不一定是从外界吸收了热量，故D错误。
故选B。
2．答案：A
解析：湿地中含有大量的水，由于水的比热容较大，白天，相同质量的水和砂石比较，吸收相同的热量时，水的温度升高得少；夜晚，放出相同的热量，水的温度降低得少，故湿地的昼夜温差小，能有效调节周围环境的气温.故选A.
3．答案：C
解析：A.热值是燃料的一种特性，密度、比热容都是物质的特性，都与物质的质量、体积无关，所以，酒精灯中酒精用掉一半后，剩余酒精的热值、比热容、密度均不变，所以A正确，故A不符合题意；
B.抽出玻璃板，上方瓶中的空气逐渐变红，但是二氧化氮的密度大于空气，说明分子在不停地做无规则运动，所以B正确，故B不符合题意；
C.两个气门关闭，活塞向上运动时，是内燃机的压缩冲程，机械能转化为内能，所以C错误，故C符合题意；
D.图中玻璃筒内的空气被压缩时，活塞对空气做功，瓶内空气温度升高，空气的内能增加，所以D正确，故D不符合题意。
故选C。
4．答案：D
解析：AB、能量是不能凭空产生的，也不会凭空消灭，此说法违背了能量守恒定律，故AB错误；
C、瓶塞跳起前，对瓶内气体做功，瓶内气体内能增加，故C错误；
D、弹簧被拉开，是人体的化学能转化为弹簧的弹性势能，故D正确。
故选：D。
5．答案：C
解析：A、热机效率是指热机用来做有用功的能量与燃料完全燃烧放出能量之比，与做功的快慢无关，故A错误；
B、汽油机的效率是26%~40%，柴油机的效率是34%~45%，柴油机的效率不一定比汽油机的效率高，故B错误；
C、热机的效率越高，热机将燃料完全燃烧放出的热量转换成机械能的能力越强，所以在做相同有用功的情况下，消耗的能量越少，故C正确；
D、热机损失的能量中，废气温度最高，带走的热量较多，故D错误。
故选C。
6．答案：B
解析：A.公路边的路灯虽然要亮一起亮，要灭一起灭，但当其中一盏灯坏了，其它灯仍工作，它们工作时互不影响，是并联的，故A错误；
B.家用电器是并联电路，每多关闭一个家用电器，相当于减小电阻的横截面积，总电阻会增大，家庭电路里干路电流将变小，故B正确；
C.教室中的日光灯由一只开关同时控制，但其中一盏灯坏了，其它灯仍工作，每盏灯工作都互不影响，是并联的，故C错误；
D.在串联电路中，通过各用电器的电流相等，并联电路中，支路电流也可能是相同的，所以电流相等，它们不一定是串联的，故D错误。
故选B。
7．答案：C
解析：
8．答案：D
解析：
9．答案：D
解析：
10．答案：D
解析：
11．答案：C
解析：若控制灯泡的开关安装在零线和灯泡之间，则当开关断开时，灯泡与火线仍是连通的，人接触灯泡时容易发生触电事故，不符合安全用电原则，故选C.
12．答案：CD
解析：
13．答案：BC
解析：
14．答案：（1）做功；热传递；做功；转移；等效；（2）无规则运动；引力
解析：（1）改变物体内能的方法有做功和热传递。冬天我们将两手相互搓一搓，是通过做功的方法使手的内能增加的；用热水袋焐一焐，是通过热传递的方法增加手的内能，这一过程中能量发生了转移；做功和热传递对改变物体的内能是等效的。
（2）“酒香不怕巷子深”属于扩散现象，说明分子在不停地做无规则运动；将两个表面光滑的铅块相互紧压，它们会粘在一起，说明分子间存在引力。
15．答案：海面；陆地
解析：海水的比热容大于陆地的比热容，白天吸收了相同的热量后，海洋上空空气的温度升高的较慢，陆地上方空气升高的较快，所以，陆地上方空气的气压低，海洋上方空气的气压高，风从气压高的海面吹向气压低的陆地；夜晚，放出相同的热量，水的温度降低的少，海洋上空的气温高，气压低，风从陆地吹向海面。
16．答案：丙；50；100；25；不变；减小
解析：观察图甲可知，两个气门都关闭，活塞向下运动，因此是做功冲程，在热机的做功冲程中，高温高压燃气的内能转化为活塞的机械能：乙图是用力将活塞压下，活塞对空气做功，空气的内能增大，温度升高，达到了棉花的着火点，棉花就会燃烧。
是通过对物体做功来增大物体内能的，即是将机械能转化为内能的过程；丙图对试管中的水加热，加快水的蒸发，使试管中水的内能增大，体积膨胀，对外做功，使塞子飞出去，内能转化为塞子的机械能，因此与做功冲程原理相同的是丙实验。
汽油机的转速为，说明1s内汽油机曲轴转动50r，活塞往复50次，弯成100个冲程，对外做功25次。
热值是燃料的一种性质，与燃料是否完全燃烧无关，故汽油在发动机内燃烧不充分会冒“黑烟”，但汽油的热值不变。
由于汽油不能充分燃烧，用来做有用功的能量占燃料完全燃烧放出的总能量的比值变小，由可知此时汽油机的效率减小。
17．答案：摩擦起电；得到；负；绝缘体
解析：
18．答案：不一定；一定
解析：摩擦后失去电子的玻璃棒带正电。由于同种电荷相互排斥，异种电荷相互吸引，且带电体可以吸引轻小物体。所以甲、丙相互吸引，则甲可能带负电，也可能不带电；乙、丙相互排斥，所以乙肯定带正电，则甲、乙靠近时，甲、乙肯定会相互吸引。
19．答案：开关；电源；用电器
解析：
20．答案：3027.6；1.5；5
解析：
21．答案：
解析：手机钾电池充满电后，存储的电能
22．答案：7.6；4：1；4：1
解析：
23．答案：220；36；长度
解析：家庭电路电压为220V，对人体安全电压是不高于36V，滑动变阻器是通过改变接入电路电阻丝的长度来改变电阻的。
24．答案：（1）145；（2）600；（3）2.8
解析：由图甲可知，定值电阻与压力传感器串联接入电路，电流表测量电路中的电流，
（1）当重物没有接触到样品时，由图乙可知，电路中的电流，电路中的总电阻，
压力传感器的电阻；
（2）由图丙可知，当压力传感器受到的压力越大，压力传感器的阻值越小，根据串联电路电阻规律可知电路中的总电阻越小，根据欧姆定律可知，电路中的电流越大，
根据图乙可知，电路中的最大电流，电路中的最小电阻，
压力传感器的阻值
根据图丙可知，在撞击过程中，样品受到的最大撞击力；
（3）由图乙可知，当撞击后重物静止在样品上时，电路中的电流，
定值电阻两端的电压，
压力传感器两端的电压，
压力传感器的电功率。
25．答案：（1）；（2）断开（3）短路；（4）0.3；（5）右；2.0；（6）导体两端的电压一定时，通过导体的电流与导体的电阻成反比；（7）40；（8）10；<；（9）②将滑动变阻器滑到最右端，读出电压表的读数，记为；③
解析：
26．答案：（1）12Ω；（2）8V；（3）4Ω；（4）1A
解析：（1）由题知，灯泡的额定电压为6V，额定功率为3W，
由可得，灯泡正常发光的电阻：
；
（2）由电路图知，当开关闭合、断开，滑动变阻器的滑片P移到最左端时，与灯泡串联，电压表测电源电压，测灯泡两端电压，且灯泡L恰好正常发光，
即的示数，
因为、的示数之比，所以电源电压；
（3）由串联电路特点可得，两端电压：，
，由欧姆定律可知：，即：，
解得：；
（4）由电路图可知，当开关、都闭合时，与串联，电流表测电路中电流，设电路中电流为I，由欧姆定律可得两端电压：，
所以变阻器两端电压：，
由可得滑动变阻器的功率：，
解得：。
电压U/V
1.0
1.5
2.0
电流I/A
0.2
__________
0.4
