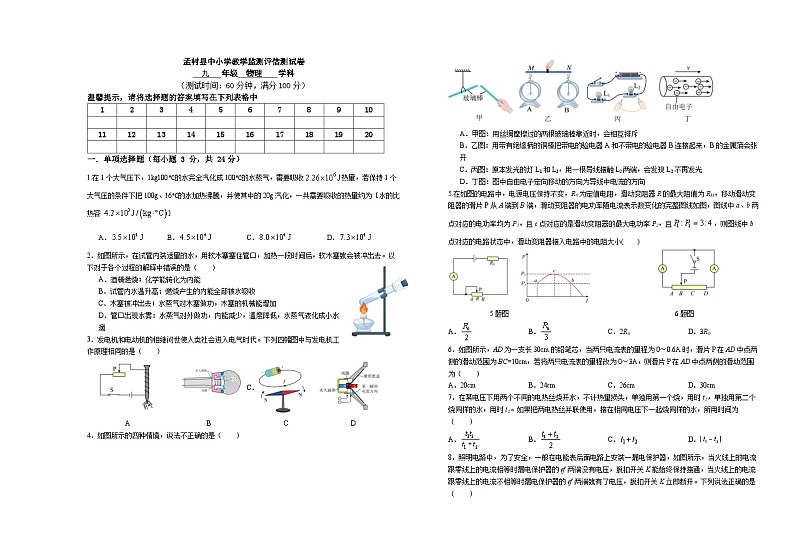

河北省沧州市孟村回族自治县2023-2024学年九年级上学期期末检测评估物理试题

这是一份河北省沧州市孟村回族自治县2023-2024学年九年级上学期期末检测评估物理试题，共3页。

温馨提示，请将选择题的答案填写在下列表格中
单项选择题（每小题 3 分，共 24分）
1.在1个大气压下，1kg100℃的水完全汽化成100℃的水蒸气，需要吸收热量，若保持1个大气压的条件下把100g、16℃的水加热沸腾，并使其中的20g汽化，一共需要吸收的热量约为［水的比热容］
A．B．C．D．
2．如图所示，在试管内装适量的水，用软木寨塞住管口，加热一段时间后，软木塞就会被冲出去。以下对于各个过程的解释中错误的是（ ）
A．酒精燃烧；化学能转化为内能
B．试管内水温升高：燃烧产生的内能全部被水吸收
C．木塞被冲出去；水蒸气对木塞做功，木塞的机械能增加
D．管口出现水雾：水蒸气对外做功，内能减少，温度降低，水蒸气液化成小水滴
3．发电机和电动机的相继问世使人类社会进入电气时代。下列四幅图中与发电机工作原理相同的是（ ）
C．
A B C D
4．如图所示的四种情境，说法不正确的是（ ）
A．甲图：用丝绸摩擦过的两根玻璃棒靠近时，会相互排斥
B．乙图：用带有绝缘柄的铜棒把带电的验电器A和不带电的验电器B连接起来，B的金属箔会张开
C．丙图：原本发光的灯L1和L2，用一根导线接触L2两端，会发现L2不再发光
D．丁图：图中自由电子定向移动的方向为导线中电流的方向
5.在如图的电路中，电源电压保持不变，R0为定值电阻，滑动变阻器R的最大阻值为RM，移动滑动变阻器的滑片P从A端到B端，滑动变阻器的电功率随电流表示数变化的完整图线如图，图线中a、b两点对应的电功率均为P1，且c点对应的是滑动变阻器的最大电功率P2，且，则图线中b点对应的电路状态中，滑动变阻器接入电路中的电阻大小( )
5题图 6题图
A．B．C．2R0D．3R0
6．如图所示，AD为一支长30cm的铅笔芯，当两只电流表的量程为0～0.6A时，滑片P在AD中点两侧的滑动范围为BC=10cm，若将两只电流表的量程改为0～3A，则滑片P在AD中点两侧的滑动范围为（ ）
A．20cmB．24cmC．26cmD．30cm
7．在某电压下用两个不同的电热丝烧开水，不计热量损失，单独用第一个烧，用时t1，单独用第二个烧同样的水，用时t2。如果把两电热丝并联使用，接在相同电压下一起烧同样的水，所用时间为（ ）
A．B．C．D．
8．照明电路中，为了安全，一般在电能表后面电路上安装一漏电保护器，如图所示，当火线上的电流跟零线上的电流相等时漏电保护器的ef两端没有电压，脱扣开关K能始终保持接通，当火线上的电流跟零线上的电流不相等时漏电保护器的ef两端就有了电压，脱扣开关K立即断开。下列说法正确的是（ ）
A．站在地面上的人触及b线时，K自动断开，有触电保护作用
B．当用户家的电流超过一定值时，K自动断开，有过流保护作用
C．当火线和零线间电压太高时，K自动断开，有过压保护作用
D．人站在绝缘物上两手分别触到b线和d线时，K自动断开，有触电保护作用科
多项选择题（每小题4分，多选或错选不得分，少选得3分，共12分）
9．如图所示是电阻甲和乙的I﹣U图像，下列选项对图像信息判断错误的是（ ）
A．当乙两端的电压为2.5V时，其阻值为10Ω
B．甲是一个定值电阻，阻值为10Ω
C．将甲和乙串联，若电路中电流为0.3A，则电路总功率为0.6W
D．将甲和乙并联，若电源电压为1V，则干路中的电流为0.3A
10．关于温度、内能、热量，下列说法中正确的是
A．一切物体无论温度高低，都具有内能
B．物体的温度不变，它的内能可能变大
C．物体的温度降低，它一定放出了热量 D．物体的内能增加，它一定吸收了热量
11．小灯泡L的额定电压为3V，它的I﹣U图像如图甲所示，把小灯泡接入图乙所示的电源电压恒定的电路中，将标有“10Ω 2A”的滑动变阻器的滑片P移至B端，闭合开关，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V。下列说法正确的是
A．电源电压为4.5V
B．小灯泡的额定功率为1.5W
C．小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω
D．小灯泡正常发光时，滑动变阻器消耗的电功率为0.46W
填空题（每空 2 分，共 26 分）
12．如图是小明家电能表的表盘，其读数是 kWh。小明将家中其他用电器关闭，只让干衣机单独工作，观察到6min内电能表指示灯闪烁了160次，干衣机在这6min内消耗的电能为 kW·h，它的实际功率是 kW。
12题图 13题图 15题图
13．如图，薄片形电阻的长与宽之比为3∶2，左边两角截去半径为r的圆角，右边处挖去一个半径也为的圆孔。测得A、B间的电阻为R，则C、D之间的电阻为 。
14．灯泡L1、L2分别标有“6V 6W”、“6V 3W”的字样，将它们串联接入电路中， （选填“L1”或“ L2”）可以正常发光，允许的最大电源电压为 V。
15．如图所示的电路，L1和L2是分别标有“8V，16W”和“6V，6W”的两个灯泡，A、B间的电压为10V．若L1、L2都能正常发光，则电路消耗的总功率是 ．R1和R2的功率分别是 ， ．
16．如图，太阳风暴爆发时，地磁场能改变宇宙射线中带电粒子的运动方向，对地球上的生命起到保护作用，地磁场北极在地理 （选填“南极”或“北极” ）附近，如果将地球看作一个表面均匀带电旋转的球体，那么这个球体表面应该带 电荷。

17．小乐想用电源、一个电流表、两只开关和阻值已知的电阻测量电阻的阻值。并连接了如图甲所示电路进行实验。只闭合开关时电流表的示数为；闭合开关和时电流表的示数为，则电阻的表达式为 （用、和表示）。小明认为此电路不妥。缺少了滑动变阻器，他设计了另外一种电路，如图乙所示，他认为只闭合开关，电流表测得的是中的电流。只闭合开关，电流表测得的是中的电流。这样也可以测量电阻的阻值。请你帮助说明一下，在测量电阻的电路中加了滑动变阻器的好处是 ，但是小明的这种测法 （选填“正确”或“不正确” ），理由是 。
18题图 19题图
实验题（每空2 分，共 22 分）
18．图是小明做“探究什么情况下磁可以生电”的实验装置。
（1）实验时，小明通过观察 来判断电路中是否产生感应电流；
（2）小明进行了如图所示的5次操作，其中能产生感应电流的是 （选填所有符合要求的操作序号）；
（3）完成实验后，小明认为实验现象不太明显，请你提出一条改进措施： ；
（4）利用“磁生电”工作的装置有 （选填“电铃”“扬声器”“动圈式话筒”或“电磁起重机”）。
19．在“探究通过导体的电流与电压和电阻的关系”实验中，小明利用可调电压电源（可调为1.5V、3.0V、4.5V、6.0V之一）、5个定值电阻（阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω）、滑动变阻器（10Ω1A）、电压表和电流表做了如下实验：
（1）他根据图甲所示电路图连接成了图乙所示的实物电路，其中只有一根导线连接错误，请在这根导线上打“×”，并用笔重新画一根正确连接的导线；（连线不要交叉）
（2）改正图乙电路后，闭合开关前，滑动变阻器的滑片应置于 端；
（3）实验时小明设计了如下表格，通过表格可以看出，他的实验目的是探究通过导体的电流与 的关系；
（4）小明将电源电压调为3V时，按（3）设计的方案进行实验；
①图是第2次实验时电流表的示数，示数为 A；
②当其中某个定值电阻接入电路时，无法满足实验条件，这个定值电阻的阻值为 Ω；
（5）小明根据实验数据描绘出了如图所示的图像，可以得出结论： ；
【拓展】小红利用现有器材又做了下面的实验：
①按图甲连接电路，将电源电压调到某个值，在电路安全条件下闭合开关，移动滑片直到电压表示数为2.5V；
②保持滑片不动，换接入另一个定值电阻，调节电源电压，在电路安全条件下闭合开关，发现电压表示数恰好为2.5V；
通过以上实验现象可以推断：此时滑动变阻器接入电路的阻值为 Ω。
五．计算题（每题8分，共 16分）
20．中国茶文化源远流长。如图甲所示是一款煮茶器，有“加热”和“保温”两个挡位，其简化电路图如图乙所示，R1和R2均为发热电阻，煮茶器部分参数如表。煮茶器中装有初温为20℃的水，在标准大气压下，将水刚好加热到沸腾，用时700s，在此过程中煮茶器的加热效率为80%。求：
（1）发热电阻R2的阻值；
（2）加热过程中煮茶器消耗的电能；
（3） 煮茶器中水的质量。{水的比热容c=4.2×103 J/（kg·℃）}
21.如图所示，电源电压不变，电流表量程为0~0.6A，电压表量程为0~3V，滑动变阻器R的规格为“50Ω；2A”，灯泡L的额定电流为0.3A。图是灯泡L的电流与电压关系图像。闭合开关S，调节滑动变阻器的滑片P，当滑片P移至某一位置时，电压表和电流表的示数分别为2.5V和0.25A。
（1）求电源电压；
（2）在保证电路安全的情况下，调节滑动变阻器的滑片P，灯泡的最小功率是多少？
（3）用定值电阻R1替换灯泡L，在保证电路安全的情况下，调节滑动变阻器的滑片P，发现电流表示数的最大值与最小值之差恰好为0.3A，这一过程中滑动变阻器连入电路的阻值始终小于50Ω，求定值电阻R1的可能值。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
实验次数
1
2
3
4
5
R/Ω
5
10
15
20
30
I/A
额定电压
220V
保温挡功率
100W
加热挡功率
900W
