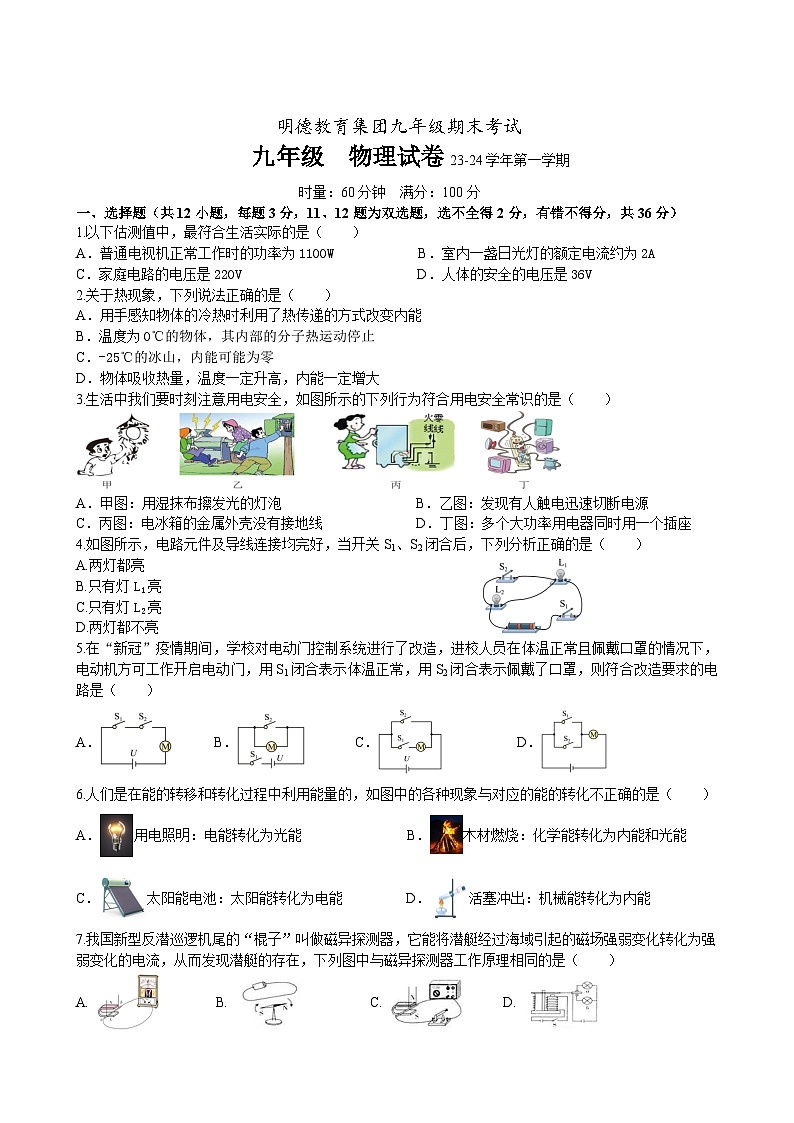

九年级 物理试卷23-24学年第一学期
时量：60分钟 满分：100分
一、选择题（共12小题，每题3分，11、12题为双选题，选不全得2分，有错不得分，共36分）
1.以下估测值中，最符合生活实际的是（ ）
A．普通电视机正常工作时的功率为1100W B．室内一盏日光灯的额定电流约为2A
C．家庭电路的电压是220V D．人体的安全的电压是36V
2.关于热现象，下列说法正确的是（ ）
A．用手感知物体的冷热时利用了热传递的方式改变内能
B．温度为0℃的物体，其内部的分子热运动停止
C．-25℃的冰山，内能可能为零
D．物体吸收热量，温度一定升高，内能一定增大
3.生活中我们要时刻注意用电安全，如图所示的下列行为符合用电安全常识的是（ ）
A．甲图：用湿抹布擦发光的灯泡 B．乙图：发现有人触电迅速切断电源
C．丙图：电冰箱的金属外壳没有接地线 D．丁图：多个大功率用电器同时用一个插座
4.如图所示，电路元件及导线连接均完好，当开关S1、S2闭合后，下列分析正确的是（ ）
A.两灯都亮
B.只有灯L1亮
C.只有灯L2亮
D.两灯都不亮
5.在“新冠”疫情期间，学校对电动门控制系统进行了改造，进校人员在体温正常且佩戴口罩的情况下，电动机方可工作开启电动门，用S1闭合表示体温正常，用S2闭合表示佩戴了口罩，则符合改造要求的电路是（ ）
A． B． C． D．
6.人们是在能的转移和转化过程中利用能量的，如图中的各种现象与对应的能的转化不正确的是（ ）
A．用电照明：电能转化为光能 B．木材燃烧：化学能转化为内能和光能
C．太阳能电池：太阳能转化为电能 D．活塞冲出：机械能转化为内能
7.我国新型反潜巡逻机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在，下列图中与磁异探测器工作原理相同的是（ ）
A. B. C. D.

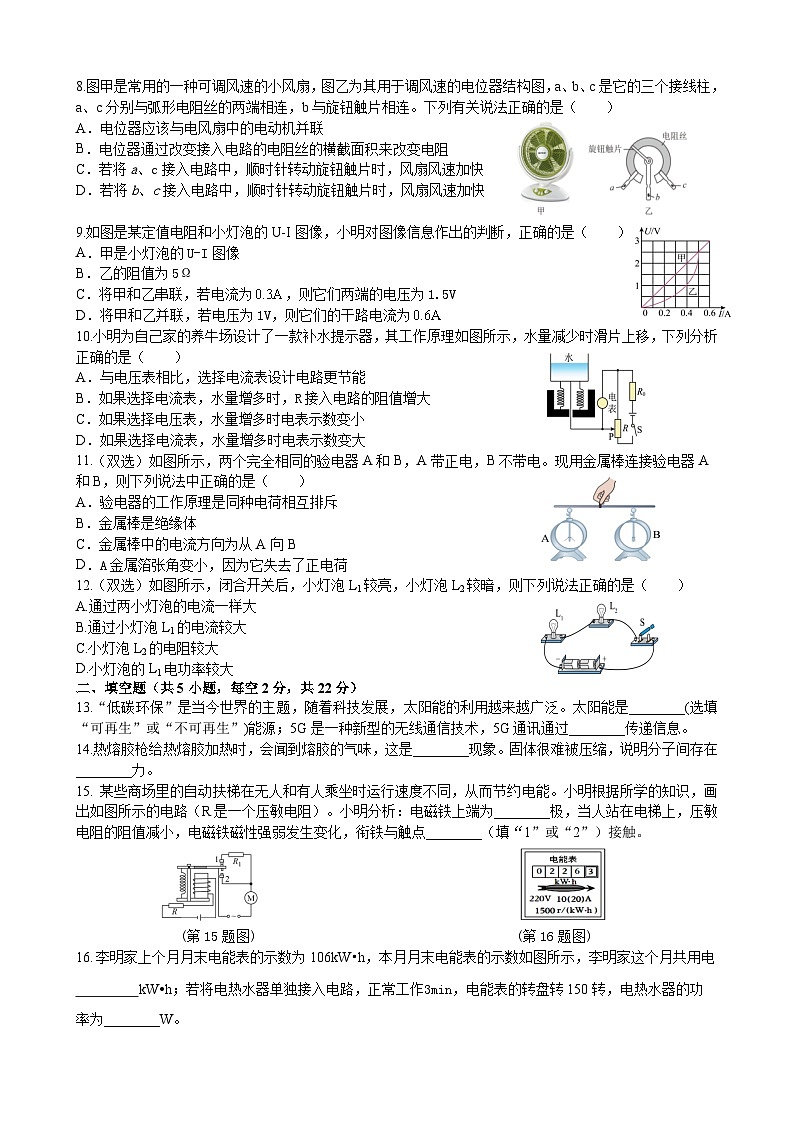

8.图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与旋钮触片相连。下列有关说法正确的是（ ）
A．电位器应该与电风扇中的电动机并联
B．电位器通过改变接入电路的电阻丝的横截面积来改变电阻
C．若将a、c接入电路中，顺时针转动旋钮触片时，风扇风速加快
D．若将b、c接入电路中，顺时针转动旋钮触片时，风扇风速加快

9.如图是某定值电阻和小灯泡的U-I图像，小明对图像信息作出的判断，正确的是（ ）
A．甲是小灯泡的U-I图像
B．乙的阻值为5Ω
C．将甲和乙串联，若电流为，则它们两端的电压为1.5V
D．将甲和乙并联，若电压为1V，则它们的干路电流为
10.小明为自己家的养牛场设计了一款补水提示器，其工作原理如图所示，水量减少时滑片上移，下列分析正确的是（ ）
A．与电压表相比，选择电流表设计电路更节能
B．如果选择电流表，水量增多时，R接入电路的阻值增大
C．如果选择电压表，水量增多时电表示数变小
D．如果选择电流表，水量增多时电表示数变大
11.（双选）如图所示，两个完全相同的验电器A和B，A带正电，B不带电。现用金属棒连接验电器A和B，则下列说法中正确的是（ ）
A．验电器的工作原理是同种电荷相互排斥
B．金属棒是绝缘体
C．金属棒中的电流方向为从A向B
D．A金属箔张角变小，因为它失去了正电荷
12.（双选）如图所示，闭合开关后，小灯泡L1较亮，小灯泡L2较暗，则下列说法正确的是（ ）
A.通过两小灯泡的电流一样大
B.通过小灯泡L1的电流较大
C.小灯泡L2的电阻较大
D.小灯泡的L1电功率较大
二、填空题（共5小题，每空2分，共22分）
13.“低碳环保”是当今世界的主题，随着科技发展，太阳能的利用越来越广泛。太阳能是________(选填“可再生”或“不可再生”)能源；5G是一种新型的无线通信技术，5G通讯通过________传递信息。
14.热熔胶枪给热熔胶加热时，会闻到熔胶的气味，这是________现象。固体很难被压缩，说明分子间存在________力。
15. 某些商场里的自动扶梯在无人和有人乘坐时运行速度不同，从而节约电能。小明根据所学的知识，画出如图所示的电路（R是一个压敏电阻）。小明分析：电磁铁上端为________极，当人站在电梯上，压敏电阻的阻值减小，电磁铁磁性强弱发生变化，衔铁与触点________（填“1”或“2”）接触。

(第15题图) (第16题图)
李明家上个月月末电能表的示数为106kW•h，本月月末电能表的示数如图所示，李明家这个月共用电
kW•h；若将电热水器单独接入电路，正常工作3min，电能表的转盘转150转，电热水器的功 率为________W。
如图甲电路，电源电压不变，L为灯泡，R1为定值电阻，R2为滑动变阻器。闭合开关S，滑片置于A点时灯泡正常发光，向某一方向移动滑片，当滑片从A点滑到某一端B点的过程中（A、B两点图中未标出），电流表示数与两电压表示数变化关系如图乙所示。该过程中电流表示数________（填“变大”“不变”或“变小”），滑动变阻器R2的最大阻值________Ω，滑片在A点时，R1的电功率________W。
(第17题图）
三、实验题（共5小题，每空2分，共28分）
18.探究通电螺线管外部磁场的方向实验中：
（1）由如图甲可知，通电螺线管外部磁场与________磁体的磁场相似。
（2）将乙图中连接电源正负极的导线对调，闭合开关，小磁针的指向也随之改变，说明通电螺线管外部磁场方向与________方向有关。
（第18题图）
19.如图是探究“电流通过导体时产生热量与哪些因素有关”的实验装置，两个透明容器中密封着等量的空气：
（1）本实验中通过观察U型管的 来比较产生热量的多少；
（2）图乙的装置是用来探究电流产生的热量与 的关系;
（3）生活中我们经常见到“电炉丝热得发红，而与它相连的导线却不热”，这一现象可用图 (选填“甲”或“乙”)的实验结论来解释。
20.在“探究并联电路中电流规律”的实验时，老师带领同学们设计了如图甲所示的电路图，接下来请同学们进行实验：
（1）小明同学想要测量A点的电流，请用笔画线代替导线将图乙中的实物图补充完整(连接时导线不能交叉)。
（2）在测量电流的过程中，闭合开关后电流表的指针出现了如图丙所示的情况，出现该现象的原因是： 。
（3）在实验中记录的数据如上表，由此可得出结论：__________________（用符号表示） 。
21.在“测定额定电压为2.5V的小灯泡的电功率”实验中，连接电路如甲所示，电源电压为3V，电表完好。
连接电路时，滑动变阻器的滑片应滑到______端(填“A”或“B”)，可以起到保护电路作用。
按图甲连接好电路后闭合开关，发现电流表无示数，移动滑动变阻器的滑片P，电压表示数始终接近电源电压。若只有一个元件有问题，则故障原因是_______________________。
排除故障后，闭合开关，移动滑动变阻器滑片P到某处，使电压表示数为2.5V，此时电流表指针位置如图乙所示，则小灯泡的额定功率为________W。
22.如图甲所示，小明利用电源电压恒为5V的电路“探究电流与电阻的关系”：
（1）连接电路时，开关S应处于________状态。
（2）小明进行实验并将每次的实验数据经过转换后在I−1R坐标系内进行了描点，如图乙所示，由图可知：当电压一定时，电流与电阻成________比。
（3）为了完成图乙中的数据，滑动变阻器的最大阻值至少为________Ω。
四、综合应用题（共2小题，23题6分，24题8分，共14分）
23．如图甲为常用的电热饮水机，其电路原理如图乙所示，该饮水机的额定电压为220V，加热电功率为1100W，保温电功率为44W，R1、R2均为电热丝（R1、R2的电阻不随温度变化）。求：
（1）该饮水机加热时的电流；
（2）电热丝R2的电阻；
（3）假设饮水机加热工作时热效率为100%，利用该饮水机将1千克初温为20℃的水加热到75℃所需要的时间。（C水=4.2×103J/kg•℃)
24.如图所示电路，电源电压不变，灯泡L标有“5V 2.5W”字样，且灯泡电阻不随温度而改变，滑动变阻器最大阻值为150Ω，电压表量程为0～15V，电流表量程为0～0.6A。闭合开关S，第一次当滑动变阻器接入的阻值为Ra时，电流表示数为Ia，电压表示数为Ua，电路总功率为P1；第二次当滑动变阻器滑接入的阻值为Rb时，电流表示数为Ib，电压表示数为Ub，电路总功率为P2，且前后两次R2两端的电压变化了2V，已知Ua：Ub＝6：7，P1：P2＝3：2。则：
（1）求小灯泡的电阻；
（2）求Ia与Ib的比值；
（3）求电源电压。
A点电流IA/A
B点电流IB/A
C点电流IC/A
第一次测量
0.22
0.12
0.10
第二次测量
0.44
0.24
0.20
第三次测量
0.55
0.30
0.25
