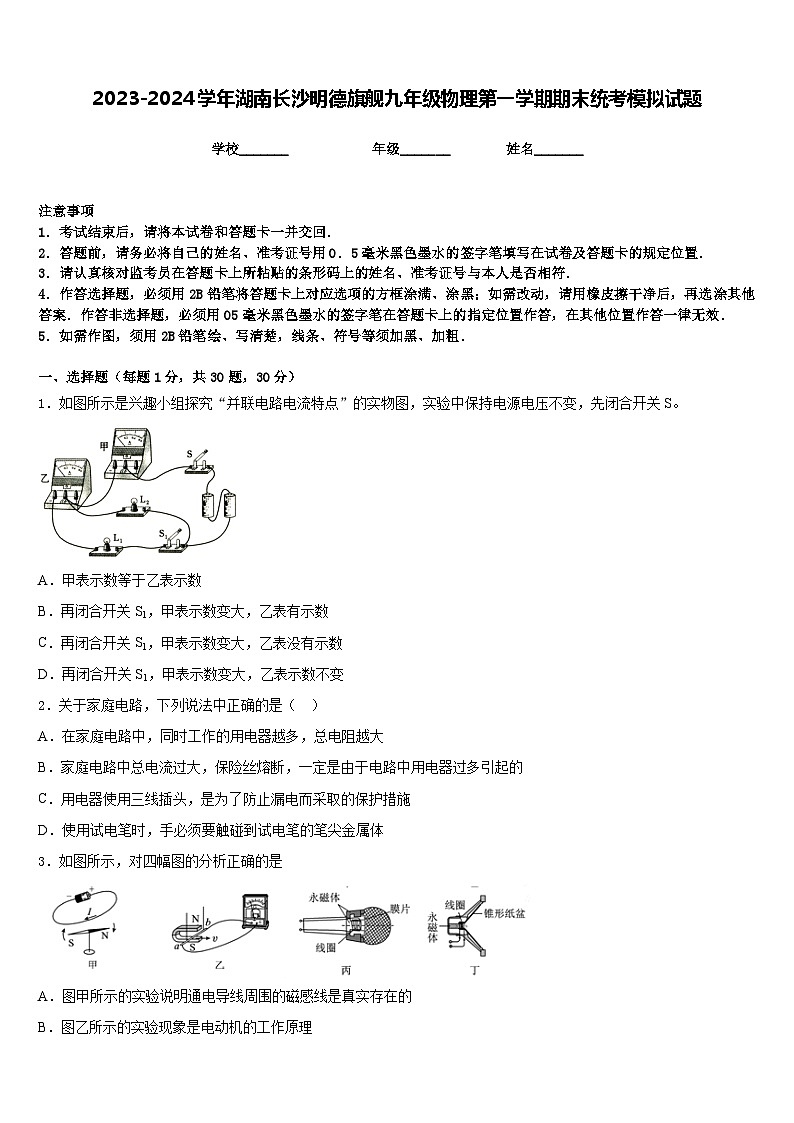

2023-2024学年湖南长沙明德旗舰九年级物理第一学期期末统考模拟试题含答案

这是一份2023-2024学年湖南长沙明德旗舰九年级物理第一学期期末统考模拟试题含答案，共9页。试卷主要包含了下列有关电学知识的说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．如图所示是兴趣小组探究“并联电路电流特点”的实物图，实验中保持电源电压不变，先闭合开关S。
A．甲表示数等于乙表示数
B．再闭合开关S1，甲表示数变大，乙表有示数
C．再闭合开关S1，甲表示数变大，乙表没有示数
D．再闭合开关S1，甲表示数变大，乙表示数不变
2．关于家庭电路，下列说法中正确的是（ ）
A．在家庭电路中，同时工作的用电器越多，总电阻越大
B．家庭电路中总电流过大，保险丝熔断，一定是由于电路中用电器过多引起的
C．用电器使用三线插头，是为了防止漏电而采取的保护措施
D．使用试电笔时，手必须要触碰到试电笔的笔尖金属体
3．如图所示，对四幅图的分析正确的是
A．图甲所示的实验说明通电导线周围的磁感线是真实存在的
B．图乙所示的实验现象是电动机的工作原理
C．图丙所示的动圈式话筒是利用电磁感应原理工作的
D．图丁所示的动圈式扬声器的能量转化是将动能转化为电能
4．家用照明的白炽灯泡，有时灯丝会被烧断，烧断灯丝经常是发生在开灯的那一瞬间，这是因为在开灯的那一瞬间
A．通过灯丝的电流比正常工作时的电流大
B．灯丝两端的电压比正常工作时的电压高
C．灯丝的电阻等于正常工作时的电阻
D．灯泡的实际功率比额定功率小
5．下列现象中，不能说明分子处在永不停息的无规则运动中的是（ ）
A．花开时香气扑鼻
B．扫地时尘土飞扬
C．红墨水在水中散开
D．衣柜里的樟脑丸过一段时间变小了
6．在下图中，能用电压表直接测出灯L1两端电压的电路图是（ ）
A．
B．
C．
D．

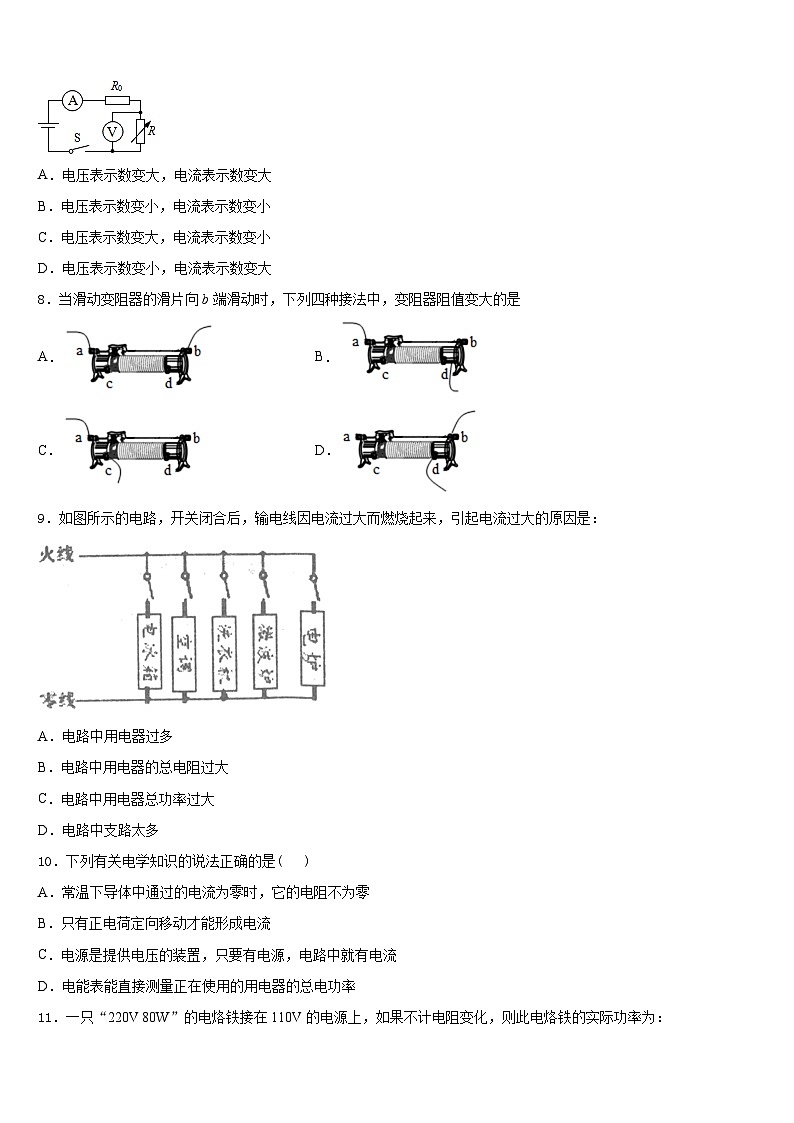

7．小梅同学设计了如图所示的汽车有害尾气排放检测电路。其中，R为气敏电阻，它的阻值随有害尾气浓度的增大而变小，电源电压恒定不变，R0为定值电阻。闭合开关，当有害尾气浓度增大时（ ）
A．电压表示数变大，电流表示数变大
B．电压表示数变小，电流表示数变小
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电流表示数变大
8．当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是
A．B．
C．D．
9．如图所示的电路，开关闭合后，输电线因电流过大而燃烧起来，引起电流过大的原因是：
A．电路中用电器过多
B．电路中用电器的总电阻过大
C．电路中用电器总功率过大
D．电路中支路太多
10．下列有关电学知识的说法正确的是( )
A．常温下导体中通过的电流为零时，它的电阻不为零
B．只有正电荷定向移动才能形成电流
C．电源是提供电压的装置，只要有电源，电路中就有电流
D．电能表能直接测量正在使用的用电器的总电功率
11．一只“220V 80W”的电烙铁接在110V的电源上，如果不计电阻变化，则此电烙铁的实际功率为：
A．0.8WB．2WC．20WD．80W
12．下列估测符合生活事实的是（ ）
A．家用照明灯正常发光的电流约0.15A
B．家用29寸彩电的功率约2000W
C．LED台灯的功率约为40W
D．120W的电冰箱一天耗电约3KW·h
二、填空题（每题5分，共4题，20分）
13．根据“单位”推出对应的物理公式是常用的记忆方法．例如：速度单位是m/s（其中m是路程的单位，s是时间的单位），可以推出对应的公式为：v=s/t．同样．根据电能的单位kW•h，就可以推出对应的公式为：________；根据比热容的单位J/（kg•℃），也可以推出对应的公式为：________．
14．汽车刹车时，由于摩擦，汽车的动能转化为_____能，这些能量不能自动地用来驱动汽车；而有些新能源汽车有“动能回收装置”，即在刹车时带动发电机工作，将汽车的动能转化为_____能并为电池充电，之后电池又可以再次驱动汽车。
15．图甲中，灯泡L的额定电流为0.25A，其电流与电压关系如图乙所示，滑动变阻器R的规格为“50Ω 1A”，电流表量程为0~0.6A，电压表量程为0~3V．闭合开关S，调节R，当电压表的示数为1.5V时，L恰好正常发光，则L正常发光时的阻值为_____Ω，电源电压为_____V；为保证电路安全，R的调节范围为_____，灯泡L的最小电功率为______W．
16．小磁针静止时的指向如图所示，由此可以判定螺线管的A端是___________极(选填“N”或“S”)，接线柱a连接的是电源___________极(选填“正”或“负”)．
三、实验题（共12分）
17．（4分）小明同学在探究“电流通过导体产生热量的多少与什么因素有关”时采用了如图所示的实验装置，请仔细观察甲、乙两图。
（1）实验中通过观察两个U形管中液面__________的变化来比较电流通过电阻丝产生的热量的多少。
（2）你认为甲图所示的装置是用来研究电流通过电阻丝产生的热量与___________的关系。
（3）由乙图所示的实验现象可以得到的结论是：在电阻、通电时间相同的情况下，通过电阻的__________越大，电阻产生的热量越多。
（4）该实验采取的探究方法有转换法与____________法。
（5）在家用电热水壶烧同一壶水时，若通电时间不够长，水就不能烧开，是因为电流通过导体产生热量多少与__________有关。
18．（4分）如图是小明同学探究“导体电阻大小与哪些因素有关”的实验装置图a、b，c是三根镍铬合金线，d是锰铜合金线
（1）实验时，怎样判断导线电阻的大小？_____
（2）选择a、b两根合金线做实验是为了探究导体电阻与_____的关系。
（3）选择_____两根合金线，可判断导体电阻与材料的关系。
（4）在实验中，判断导体电阻大小的这种研究问题的方法叫_____。
（5）另有甲、乙两位同学对小明的实验电路做了改进；甲同学把灯泡更换为电流表；乙同学在原电路中串联接入一个电流表。你认为_____同学改进更好些，理由是_____。
19．（4分）用如图所示的电路探究并联电路中的电流关系．
（1）闭合开关，发现L1亮，而L2不亮．小易认为L2不亮的原因是L2短路，你认为他的判断是______（填“正确”或“错误”）的．
（2）小易将电路中右侧的a导线与电流表“0.6”接线柱相连的那一端改接到“-”接线柱上，其它都不动．这样连接的目的是测_________的电流（填“干路”或“L2”），请评价其可行性并说明理由：________．
（3）小易将实验数据记录在下表中．分析表中数据，可得出的结论是：______________．
四、作图题（共16分）
20．（8分）请在如图中用笔画线代替导线连接电路，所连接的电路应符合安全用电的原则。
（______）
21．（8分）根据图中标出的电流方向，从电流表、电压表和电源三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L1和L2串联，且都能发光．
（_____）
五、计算题（共22分）
22．（10分）某物理兴趣小组的同学，用煤炉给10kg的水加热，同时他们绘制了如图所示的加热过程中水温随时间变化的图线．若在6min内完全燃烧了2kg的煤，水的比热容为4.2×103J／(kg·℃)，煤的热值约为3×107J／kg．求：
(1)煤完全燃烧产生的热量：
(2)经过6min时间加热，水所吸收的热量；
(3)煤炉烧水时的热效率．
23．（12分）小军同学在一次科技活动中了解到有一种用半导体材料制成的热敏电阻，其电阻值随温度变化的关系图像如图甲。小军同学根据所学的知识设计了如图乙所示的电路图，图中R为热敏电阻，R0为定值电阻。已知电源电压恒为24V，电流表的量程为0~0.6A。通过测量他得知，当空间温度为20℃时，电流表的示数为0.2A。
（1）求定值电阻R0的阻值；
（2）当空间的温度为40℃时电路消耗的总功率为多少？
（3）若在热敏电阻R两端并联一个量程为0~15V的电压表（如图丙），为保证电路各元件安全，则空间温度的变化范围为多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、C
4、A
5、B
6、C
7、D
8、C
9、C
10、A
11、C
12、A
二、填空题（每题5分，共4题，20分）
13、W=Pt c=Q/mΔt
14、内 电
15、10 4 6Ω~20Ω 0.15
16、S 正
三、实验题（共12分）
17、高度差 电阻 电流 控制变量 通电时间
18、观察灯泡的亮度 长度 c、d 转换法 乙 灯泡能保护电路
19、错误 L2 电流表的正负接线柱接反了 并联电路中干路电流等于各支路电流的和
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) 6×l07J(2) 2.52×106J(3) 4.2%
23、（1）30Ω；（2）9.6W；（3）25℃~100℃。
电流表的测量对象
电流表的示数I/A
L1所在的支路
0.30
L2所在的支路
0.20
干路
0.50
