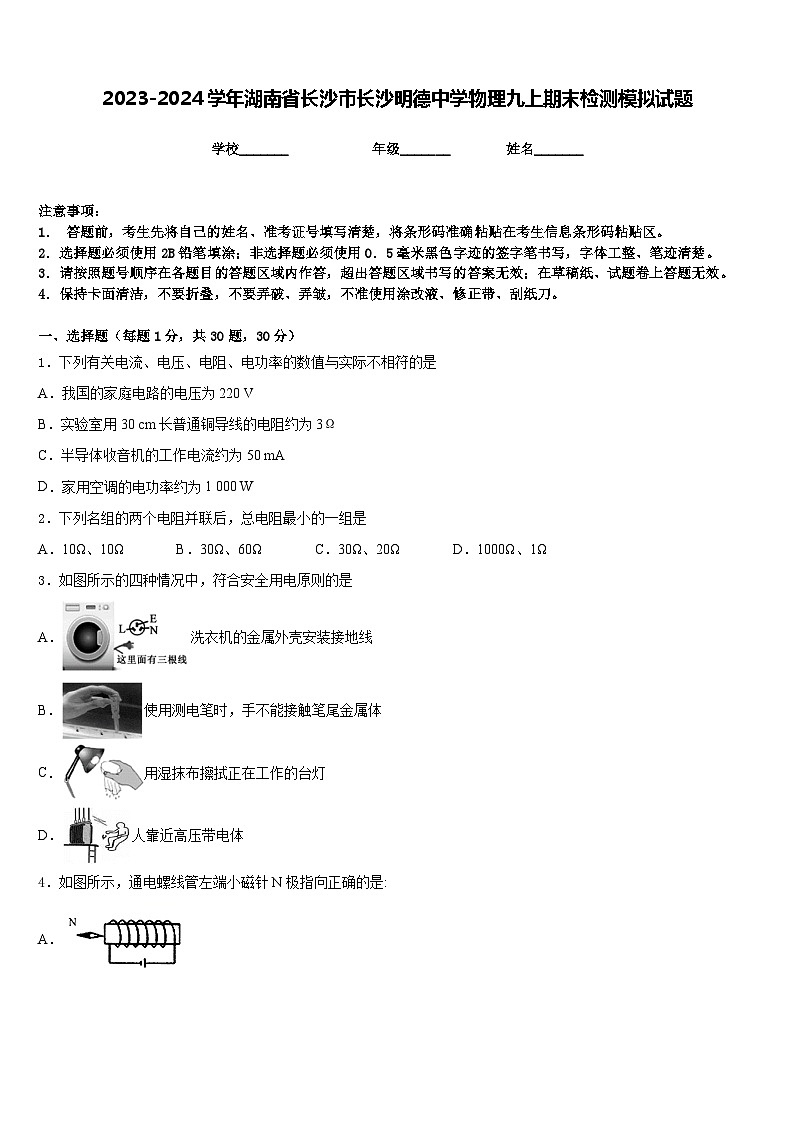

2023-2024学年湖南省长沙市长沙明德中学物理九上期末检测模拟试题含答案

这是一份2023-2024学年湖南省长沙市长沙明德中学物理九上期末检测模拟试题含答案，共9页。
学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．下列有关电流、电压、电阻、电功率的数值与实际不相符的是
A．我国的家庭电路的电压为220 V
B．实验室用30 cm长普通铜导线的电阻约为3Ω
C．半导体收音机的工作电流约为50 mA
D．家用空调的电功率约为1 000 W
2．下列名组的两个电阻并联后，总电阻最小的一组是
A．10Ω、10ΩB．30Ω、60ΩC．30Ω、20ΩD．1000Ω、1Ω
3．如图所示的四种情况中，符合安全用电原则的是
A．洗衣机的金属外壳安装接地线
B．使用测电笔时，手不能接触笔尾金属体
C．用湿抹布擦拭正在工作的台灯
D．人靠近高压带电体

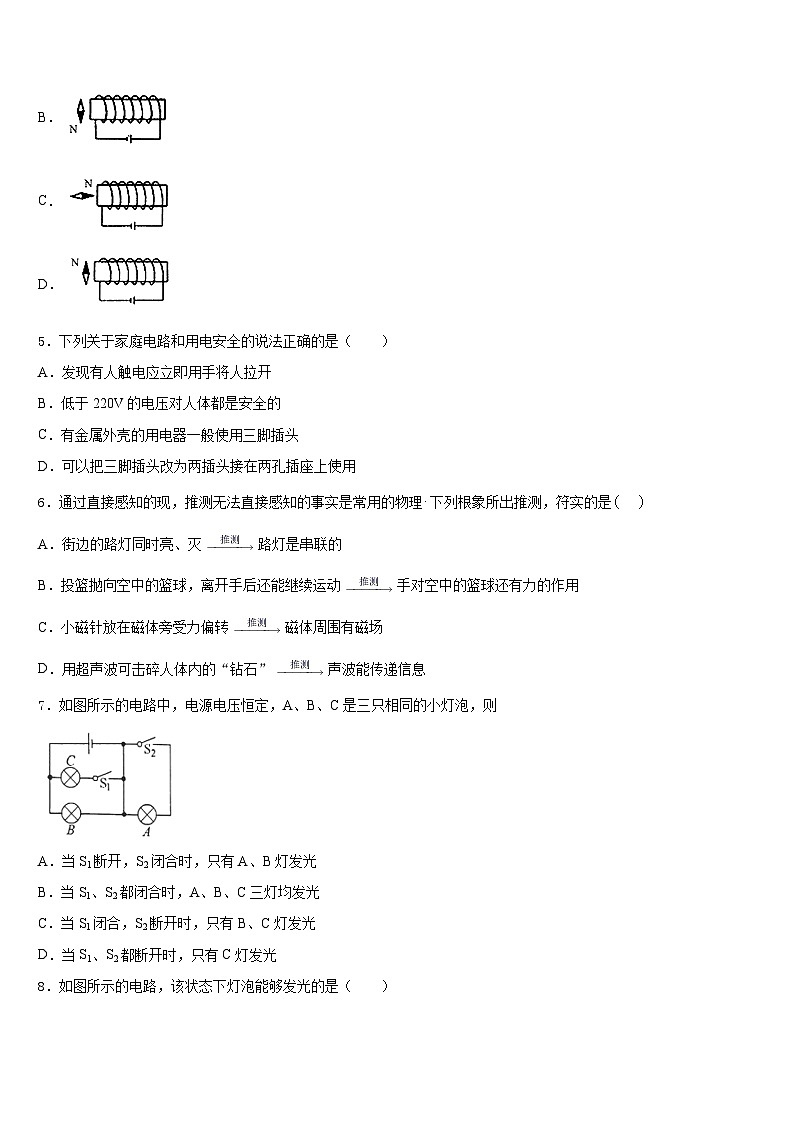

4．如图所示，通电螺线管左端小磁针N极指向正确的是:
A．
B．
C．
D．
5．下列关于家庭电路和用电安全的说法正确的是（ ）
A．发现有人触电应立即用手将人拉开
B．低于220V的电压对人体都是安全的
C．有金属外壳的用电器一般使用三脚插头
D．可以把三脚插头改为两插头接在两孔插座上使用
6．通过直接感知的现，推测无法直接感知的事实是常用的物理下列根象所出推测，符实的是
A．街边的路灯同时亮、灭路灯是串联的
B．投篮抛向空中的篮球，离开手后还能继续运动手对空中的篮球还有力的作用
C．小磁针放在磁体旁受力偏转磁体周围有磁场
D．用超声波可击碎人体内的“钻石”声波能传递信息
7．如图所示的电路中，电源电压恒定，A、B、C是三只相同的小灯泡，则
A．当S1断开，S2闭合时，只有A、B灯发光
B．当S1、S2都闭合时，A、B、C三灯均发光
C．当S1闭合，S2断开时，只有B、C灯发光
D．当S1、S2都断开时，只有C灯发光

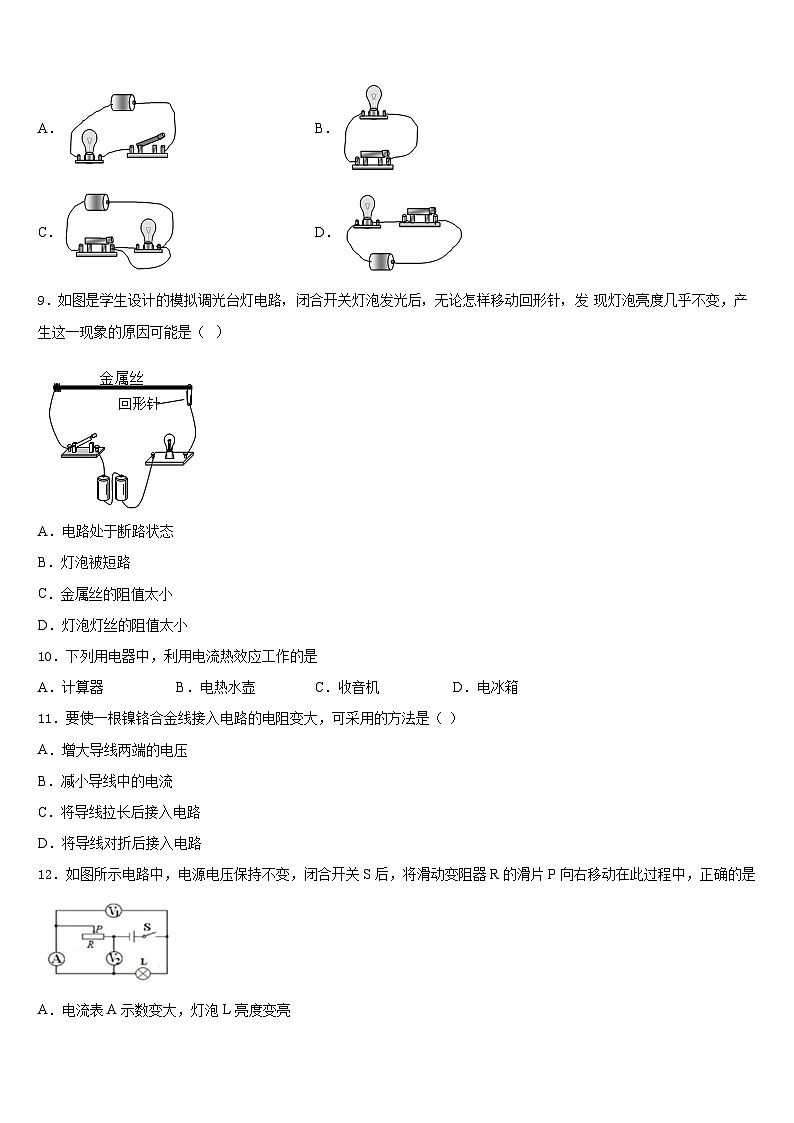

8．如图所示的电路，该状态下灯泡能够发光的是（ ）
A．B．
C．D．
9．如图是学生设计的模拟调光台灯电路，闭合开关灯泡发光后，无论怎样移动回形针，发 现灯泡亮度几乎不变，产生这一现象的原因可能是（ ）
A．电路处于断路状态
B．灯泡被短路
C．金属丝的阻值太小
D．灯泡灯丝的阻值太小
10．下列用电器中，利用电流热效应工作的是
A．计算器B．电热水壶C．收音机D．电冰箱
11．要使一根镍铬合金线接入电路的电阻变大，可采用的方法是（ ）
A．增大导线两端的电压
B．减小导线中的电流
C．将导线拉长后接入电路
D．将导线对折后接入电路
12．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向右移动在此过程中，正确的是

A．电流表A示数变大，灯泡L亮度变亮
B．电流表A示数变大，电压表V1示数不变
C．电流表A示数变小，电压表V2示数变大
D．电流表A示数变小，灯泡L亮度变暗
二、填空题（每题5分，共4题，20分）
13．某段金属导体两端电压为4V时，通过的电流是0.2A；当通过该导体的电流为0.3A时，导体的电阻为_____Ω，该导体两端电压为_____V；当通过该导体电流为0时，导体的电阻为_____Ω。
14．如图所示电阻箱两接线柱间的电阻值为__________Ω。
15．火箭发射升空时，燃料通过燃烧将化学能转化为燃气的______能，再转化为火箭的______能；火箭的燃料使用液态氢，主要是因为它的密度小且_______大．
16． “弓开如满月，箭去似流星”用来形容射箭运动员拉弓放箭的情形，那么在这个过程中，弓的弹性势能转化为箭的_______能，同时也说明了物体弹性势能大小与物体的_______有关。
三、实验题（共12分）
17．（4分）（1）如图所示，闭合开关后，用酒精灯给细铁丝加热。在铁丝温度逐渐升高并发红的过程中，观察电流表的示数__________（选填“变小”或“变大”）和小灯泡亮度变暗。你能得出的结论是______________。
（2）如图所示是学习物质的导电性一节中所做的实验，将废弃灯泡的玻璃外壳打碎，留下灯头和固定两根引线的玻璃芯，将与之相连的灯丝去掉，利用灯头把玻璃芯与LED串联接入电路中，此时LED不能发光；然后用酒精灯加热玻璃芯，当玻璃芯发黄变红时，LED发光。这个实验说明______________________。
18．（4分）如图所示小蕾同学在研究“电流通过导体产生热量的多少与电流、电阻是否有关”时，采用了如图所示的实验装置，其中a、b、c、d四个相同的容器密闭着等量空气，将1、2和3、4导线分别接到电源两端．
（1）实验中通过观察U形管中________________的变化来比较电流通过电阻丝产生热量的多少．这种实验方法叫________________．下面实验也用这种实验方法的是_________．
A．认识电压时，我们用水压来类比
B．用光线来描述光通过的路径
C．把敲响的音叉来接触水面，看有没有溅起水花，来判断音叉有没有振动
D．用斜面和小车来研究阻力对物体的影响
（2）装置中的U形管_________（选填“是”或“不是”）连通器.
（3）甲图所示的装置是用来研究电流通过电阻丝产生的热量与__________的关系，通电一段时间, ______(选填“a”或“b”)容器中电流产生的热量较多．
（4）乙图所示的实验装置是用来研究电流通过电阻丝产生的热量与__________的关系，通电一段时间，________(选填“c”或“d”)容器中电流产生的热量多．
19．（4分）为了探究串联电路中，滑动变阻器阻值改变时，通过变阻器的电流I滑与其两端电压的关系．某小组同学选用10欧的定值电阻、标有“20Ω 2A”的滑动变阻器和电压恒为18伏的电源，按如图连接电路，进行实验，记录相关数据在表一中．接着，他们更换定值电阻和滑动变阻器，重复实验过程，并记录数据于表二、表三中．
表一（R定=10欧，R滑“20Ω 2A”）
表二（R定=15欧，R滑“100Ω 2A”）
表三（R定=10欧，R滑“50Ω 2A”）
（1）分析比较实验序号1～5 (6～10或11～12)的实验数据，可得出的初步结论是：串联电路中，当滑动变阻器的阻值改变时，_______________．
（2）分析此较实验序号1～5 (6～10或11～12)中的I滑变化量与U滑变化量的倍数关系，可得出的初步结论是：串联电路中，当滑动变阻器的阻值改变时，________________．
（3）进一步比较表一与表三中的U滑变化量与I滑变化量的比值，发现：当定值电阻相同，则_______相同．
（4）再进一步比较表一（或表二或表三）中的U滑变化量与I滑变化量的比值与定值电阻阻值的大小关系，可得出的初步结论是：_________．请你用理论推导的方法证明上面的结论．
四、作图题（共16分）
20．（8分）如图所示，杠杆在力的作用下处于水平平衡状态，L1为动力F1的力臂．请在图中作出阻力臂L2及动力F1的示意图．
（_______）
21．（8分）如图乙所示，根据螺线管的极性，标出电源的正、负极和标出磁感线的方向。
（______）
五、计算题（共22分）
22．（10分）有一台热水器，内部简化电路如图所示，R1和R2均为电热丝．R1=88Ω，R2=22Ω．
(1)如何控制S1和S2，使热水器处于高温档：
(2)求中温档正常工作时热水器的功率；
(3)低温档正常工作10min内电热丝产生的热量．
23．（12分）如图所示，电源两端电压U为12V并保持不变，电阻R1阻值为20Ω。闭合开关S后，电流表的示数为0.8A。求：
（1）电阻R2的阻值；
（2）电阻R2消耗的电功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、D
3、A
4、A
5、C
6、C
7、C
8、D
9、C
10、B
11、C
12、A
二、填空题（每题5分，共4题，20分）
13、20 6 20
14、1219
15、内 机械 热值
16、动 弹性形变的大小
三、实验题（共12分）
17、变小 金属导体的电阻随温度升高而增大 导体与绝缘体之间没有绝对的界限，在一定条件下可以相互转化
18、液面高度差 转换法 C 不是 电阻 b 电流 c
19、通过变阻器的电流随电压的改变而改变 I滑变化量与U滑变化量成正比 U滑变化量与I滑变化量的比值 U滑变化量与I滑变化量的比值与定值电阻阻值的大小相等；证明详见解析
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）S1闭合，S2接a点时，热水器处于高温档 (2)550W (3)2.64×105J
23、（1）；（2）2.4W
实验序号
U滑（伏）
I滑（安）
1
12
0.6
2
8
1.0
3
6
1.2
4
4
1.4
5
0
1.8
实验序号
U滑（伏）
I滑（安）
6
15
0.2
7
9
0.6
8
6
0.8
9
3
1
10
0
1.2
实验序号
U滑（伏）
I滑（安）
11
15
0.3
12
13
0.5
13
7
1.1
14
2
1.6
15
0
1.8
