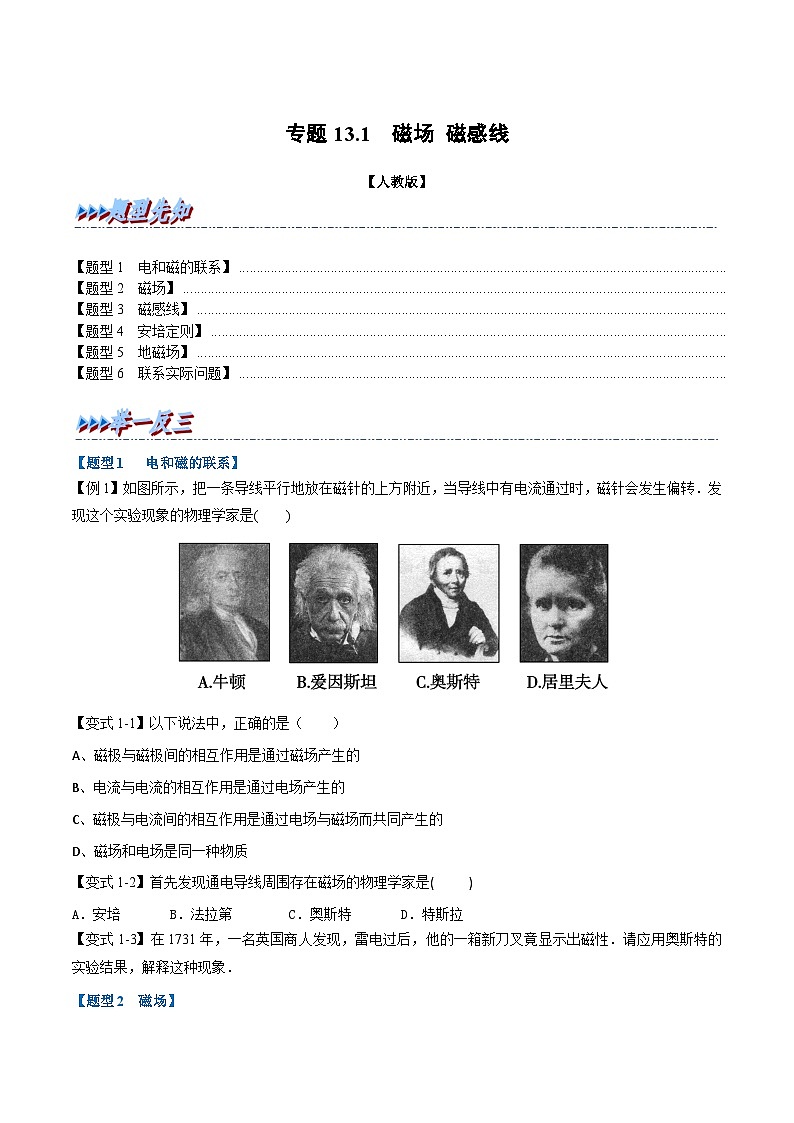

高中物理人教版 (2019)必修 第三册1 磁场 磁感线一课一练

这是一份高中物理人教版 (2019)必修 第三册1 磁场 磁感线一课一练，共17页。

TOC \ "1-3" \t "正文,1" \h
\l "_Tc1161" 【题型1 电和磁的联系】
\l "_Tc25206" 【题型2 磁场】
\l "_Tc9103" 【题型3 磁感线】
\l "_Tc6522" 【题型4 安培定则】
\l "_Tc10925" 【题型5 地磁场】
\l "_Tc2094" 【题型6 联系实际问题】
【题型1 电和磁的联系】
【例1】如图所示，把一条导线平行地放在磁针的上方附近，当导线中有电流通过时，磁针会发生偏转．发现这个实验现象的物理学家是( )
【变式1-1】以下说法中，正确的是（ ）
A、磁极与磁极间的相互作用是通过磁场产生的
B、电流与电流的相互作用是通过电场产生的
C、磁极与电流间的相互作用是通过电场与磁场而共同产生的
D、磁场和电场是同一种物质
【变式1-2】首先发现通电导线周围存在磁场的物理学家是( )
A．安培 B．法拉第 C．奥斯特 D．特斯拉
【变式1-3】在1731年，一名英国商人发现，雷电过后，他的一箱新刀叉竟显示出磁性．请应用奥斯特的实验结果，解释这种现象．
【题型2 磁场】

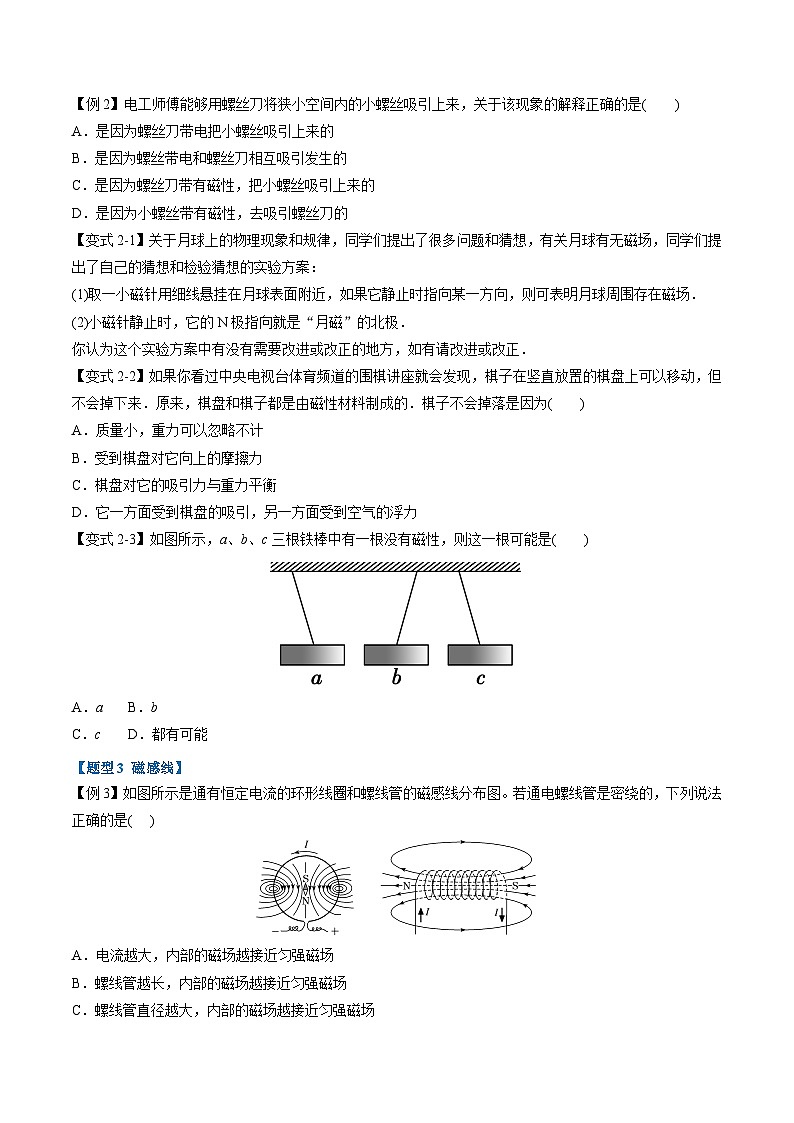

【例2】电工师傅能够用螺丝刀将狭小空间内的小螺丝吸引上来，关于该现象的解释正确的是( )
A．是因为螺丝刀带电把小螺丝吸引上来的
B．是因为螺丝带电和螺丝刀相互吸引发生的
C．是因为螺丝刀带有磁性，把小螺丝吸引上来的
D．是因为小螺丝带有磁性，去吸引螺丝刀的
【变式2-1】关于月球上的物理现象和规律，同学们提出了很多问题和猜想，有关月球有无磁场，同学们提出了自己的猜想和检验猜想的实验方案：
(1)取一小磁针用细线悬挂在月球表面附近，如果它静止时指向某一方向，则可表明月球周围存在磁场．
(2)小磁针静止时，它的N极指向就是“月磁”的北极．
你认为这个实验方案中有没有需要改进或改正的地方，如有请改进或改正．
【变式2-2】如果你看过中央电视台体育频道的围棋讲座就会发现，棋子在竖直放置的棋盘上可以移动，但不会掉下来．原来，棋盘和棋子都是由磁性材料制成的．棋子不会掉落是因为( )
A．质量小，重力可以忽略不计
B．受到棋盘对它向上的摩擦力
C．棋盘对它的吸引力与重力平衡
D．它一方面受到棋盘的吸引，另一方面受到空气的浮力
【变式2-3】如图所示，a、b、c三根铁棒中有一根没有磁性，则这一根可能是( )
A．a B．b
C．c D．都有可能
【题型3 磁感线】
【例3】如图所示是通有恒定电流的环形线圈和螺线管的磁感线分布图。若通电螺线管是密绕的，下列说法正确的是( )
A．电流越大，内部的磁场越接近匀强磁场
B．螺线管越长，内部的磁场越接近匀强磁场
C．螺线管直径越大，内部的磁场越接近匀强磁场
D．磁感线画得越密，内部的磁场越接近匀强磁场
【变式3-1】中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也．”进一步研究表明，地球周围地磁场的磁感线分布示意如图结合上述材料，下列说法不正确的是( )
A．地理南、北极与地磁场的南、北极不重合
B．地球内部也存在磁场，地磁南极在地理北极附近
C．地球表面任意位置的地磁场方向都与地面平行
D．地磁场对射向地球赤道的带电宇宙射线粒子有力的作用
【变式3-2】（多选）关于磁感线，下列说法中正确的是（ ）
A．磁感线的疏密程度反映磁场的强弱
B．磁感线是磁场中实际存在的线
C．两条磁感线不可能相交
D．磁感线总是不闭合的
【变式3-3】磁场中某区域的磁感线如图所示，则（ ）
A．a处磁场比b处磁场强
B．b处磁场和a处磁场强度一样
C．小磁针N极在a处受力比b处受力大
D．小磁针N极在a处受力比b处受力小
【题型4 安培定则】
【例4】如图所示，直导线AB、螺线管E、电磁铁D三者相距较远，其磁场互不影响，当开关S闭合后，则小磁针北极N(灰色一端)指示磁场方向正确的是( )
A．a B．b C．c D．d
【变式4-1】如图，两根平行通电长直导线固定，左边导线中通有垂直纸面向外、大小为I1的恒定电流，两导线连线(水平)的中点处，一可自由转动的小磁针静止时N极指向平行于纸面向下。忽略地磁场的影响。关于右边导线中的电流I2，下列判断正确的是( )
A.I2＜I1，方向垂直纸面向外
B.I2＞I1，方向垂直纸面向外
C.I2＜I1，方向垂直纸面向里
D.I2＞I1，方向垂直纸面向里
【变式4-2】如图所示，甲、乙是直线电流的磁场，丙、丁是环形电流的磁场，戊、己是通电螺线管的磁场，试在各图中补画出电流方向或磁感线方向。
【变式4-3】如图所示，圆环上带有大量的负电荷，当圆环沿顺时针方向转动时，a、b、c三枚小磁针都要发生转动，以下说法正确的是( )
A．a、b、c的N极都向纸里转
B．b的N极向纸外转，而a、c的N极向纸里转
C．b、c的N极都向纸里转，而a的N极向纸外转
D．b的N极向纸里转，而a、c的N极向纸外转
【题型5 地磁场】
【例5】指南针是我国古代四大发明之一，东汉学者王充在《论衡》一书中描述的“司南”是人们公认的最早的磁性定向工具，关于指南针能指示南北方向是由于( )
A．指南针的两个磁极相互吸引
B．指南针的两个磁极相互排斥
C．指南针能吸引铁、铝、镍等物质
D．地磁场对指南针的作用
【变式5-1】如图所示，假如将一个小磁针放在地球的北极点上，那么小磁针的N极将( )
A．指北
B．指南
C．竖直向上
D．竖直向下
【变式5-2】物理实验都需要有一定的控制条件．奥斯特做电流磁效应实验时，应排除地磁场对实验的影响．关于奥斯特的实验，下列说法中正确的是( )
A．该实验必须在地球赤道上进行
B．通电直导线应该竖直放置
C．通电直导线应该水平东西方向放置
D．通电直导线应该水平南北方向放置
【变式5-3】指南针是我国古代的四大发明之一。当指南针静止时，其N极指向如图中虚线(南北向)所示，若某一条件下该指南针静止时N极指向如图实线(N极指向北偏东)所示。则以下判断正确的是( )
A．可能在指南针上面有一导线东西放置，通由东向西的电流
B．可能在指南针上面有一导线东西放置，通由西向东的电流
C．可能在指南针上面有一导线南北放置，通由北向南的电流
D．可能在指南针上面有一导线南北放置，通由南向北的电流
【题型6 联系实际问题】
【例6】磁性水雷是用一个可以绕轴转动的小磁针来控制起爆电路的，军舰被地磁场磁化后，就变成了一个浮动的磁体，当军舰接近磁性水雷时，就会引起水雷的爆炸，其依据是（ ）
A、磁体的吸铁性
B、磁极间相互作用的规律
C、电荷作用间的相互作用规律
D、磁场对电流的作用原理
【变式6-1】实验表明：磁体能吸引一元硬币，对这种现象解释正确的是( )
A．硬币一定是铁做的，因为磁体能吸引铁
B．硬币一定是铝做的，因为磁体能吸引铝
C．磁体的磁性越强，能吸引的物质种类越多
D．硬币中含有磁性材料，磁化后能被吸引
【变式6-2】一个地质工作者在野外进行地质考察时，发现在某一山脚附近随身携带的指南针指向发生异常，他经过改换位置，指南针仍然出现异常，由此他断定该山峰处存在铁矿藏．你认为他是根据什么下的结论？
【变式6-3】磁带、磁盘、存折、信用卡等都是利用磁性材料制成的生活用具，为了保护这些用具上的信息，你认为应该怎样做？
专题13.1 磁场 磁感线
【人教版】
TOC \ "1-3" \t "正文,1" \h
\l "_Tc1161" 【题型1 电和磁的联系】
\l "_Tc25206" 【题型2 磁场】
\l "_Tc9103" 【题型3 磁感线】
\l "_Tc6522" 【题型4 安培定则】
\l "_Tc10925" 【题型5 地磁场】
\l "_Tc2094" 【题型6 联系实际问题】
【题型1 电和磁的联系】
【例1】如图所示，把一条导线平行地放在磁针的上方附近，当导线中有电流通过时，磁针会发生偏转．发现这个实验现象的物理学家是( )
答案：C
解析：牛顿是经典力学的奠基人，爱因斯坦创立了狭义和广义相对论，居里夫人在天然放射性的研究领域有杰出的贡献，奥斯特首先发现了电流的磁效应，正确答案为C.
【变式1-1】以下说法中，正确的是（ ）
A、磁极与磁极间的相互作用是通过磁场产生的
B、电流与电流的相互作用是通过电场产生的
C、磁极与电流间的相互作用是通过电场与磁场而共同产生的
D、磁场和电场是同一种物质
答案：A
【变式1-2】首先发现通电导线周围存在磁场的物理学家是( )
A．安培 B．法拉第 C．奥斯特 D．特斯拉
答案：C
【变式1-3】在1731年，一名英国商人发现，雷电过后，他的一箱新刀叉竟显示出磁性．请应用奥斯特的实验结果，解释这种现象．
答案：闪电产生的强电流产生磁场会使刀叉磁化．
【题型2 磁场】
【例2】电工师傅能够用螺丝刀将狭小空间内的小螺丝吸引上来，关于该现象的解释正确的是( )
A．是因为螺丝刀带电把小螺丝吸引上来的
B．是因为螺丝带电和螺丝刀相互吸引发生的
C．是因为螺丝刀带有磁性，把小螺丝吸引上来的
D．是因为小螺丝带有磁性，去吸引螺丝刀的
答案：C
解析：电工师傅的螺丝刀有了磁性，当靠近小螺丝时会把它吸引过来，C对，A、B、D错．
【变式2-1】关于月球上的物理现象和规律，同学们提出了很多问题和猜想，有关月球有无磁场，同学们提出了自己的猜想和检验猜想的实验方案：
(1)取一小磁针用细线悬挂在月球表面附近，如果它静止时指向某一方向，则可表明月球周围存在磁场．
(2)小磁针静止时，它的N极指向就是“月磁”的北极．
你认为这个实验方案中有没有需要改进或改正的地方，如有请改进或改正．
答案：有需改进或改正的地方．(1)应做多次实验，观察小磁针是否总是指向某一个方向．(2)小磁针静止时，它的N极指向就是“月磁”的南极
【变式2-2】如果你看过中央电视台体育频道的围棋讲座就会发现，棋子在竖直放置的棋盘上可以移动，但不会掉下来．原来，棋盘和棋子都是由磁性材料制成的．棋子不会掉落是因为( )
A．质量小，重力可以忽略不计
B．受到棋盘对它向上的摩擦力
C．棋盘对它的吸引力与重力平衡
D．它一方面受到棋盘的吸引，另一方面受到空气的浮力
答案：B
解析：棋子受力如图所示，磁性棋子受到棋盘的吸引力而对棋盘产生压力，棋盘对棋子有向外的弹力．重力使得棋子有向下滑动的趋势，因此棋子受到棋盘向上的静摩擦力，此力和重力平衡，使得棋子不会滑下来，由于空气浮力远小于重力，故可以忽略不计．
【变式2-3】如图所示，a、b、c三根铁棒中有一根没有磁性，则这一根可能是( )
A．a B．b
C．c D．都有可能
答案：A
解析：b、c相互排斥，说明都是磁体．
【题型3 磁感线】
【例3】如图所示是通有恒定电流的环形线圈和螺线管的磁感线分布图。若通电螺线管是密绕的，下列说法正确的是( )
A．电流越大，内部的磁场越接近匀强磁场
B．螺线管越长，内部的磁场越接近匀强磁场
C．螺线管直径越大，内部的磁场越接近匀强磁场
D．磁感线画得越密，内部的磁场越接近匀强磁场
解析：选B 通电螺线管匝数越多，管道越长，其内部的磁场越接近匀强磁场，与电流大小无关，与如何画磁感线无关，螺线管直径越大，其中心磁场会比较弱，不能看作匀强磁场，因此选项A、C、D错误，B正确。
【变式3-1】中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也．”进一步研究表明，地球周围地磁场的磁感线分布示意如图结合上述材料，下列说法不正确的是( )
A．地理南、北极与地磁场的南、北极不重合
B．地球内部也存在磁场，地磁南极在地理北极附近
C．地球表面任意位置的地磁场方向都与地面平行
D．地磁场对射向地球赤道的带电宇宙射线粒子有力的作用
答案 C
解析 地球为一巨大的磁体，地磁场的南、北极在地理上的北极和南极附近，两极并不重合；且地球内部也存在磁场，只有赤道上空磁场的方向才与地面平行；射向地球赤道的带电宇宙射线粒子的速度方向与地磁场方向不会平行，一定受到地磁场力的作用，故只有C项说法不正确．
【变式3-2】（多选）关于磁感线，下列说法中正确的是（ ）
A．磁感线的疏密程度反映磁场的强弱
B．磁感线是磁场中实际存在的线
C．两条磁感线不可能相交
D．磁感线总是不闭合的
【答案】AC
【详解】A．磁感线的疏密程度反映磁场的强弱，磁感线越密的地方磁场越强，故A正确；
B．磁感线是磁场中不存在的线，是假设出来描述磁场的，故B错误；
C．如果两条磁感线相交，那么交点的磁场就有两个方向，不符合实际，所以两条磁感线不可能相交，故C正确；
D．磁感线总是闭合的，故D错误。
故选AC。
【变式3-3】磁场中某区域的磁感线如图所示，则（ ）
A．a处磁场比b处磁场强
B．b处磁场和a处磁场强度一样
C．小磁针N极在a处受力比b处受力大
D．小磁针N极在a处受力比b处受力小
【答案】D
【详解】AB．根据磁感线越密的地方，磁感应强度越大，所以a处的磁感应强度小于b处的磁感应强度，故A B错误；
CD．小磁针在磁感应强度大的地方受到的力大，所以小磁针N极在a处受力比b处受力小，故C错误，D正确。
故选D。
【题型4 安培定则】
【例4】如图所示，直导线AB、螺线管E、电磁铁D三者相距较远，其磁场互不影响，当开关S闭合后，则小磁针北极N(灰色一端)指示磁场方向正确的是( )
A．a B．b C．c D．d
解析：选C 根据安培定则可判断出电流的磁场方向，再根据小磁针静止时N极所指的方向为磁场的方向可知C正确。
【变式4-1】如图，两根平行通电长直导线固定，左边导线中通有垂直纸面向外、大小为I1的恒定电流，两导线连线(水平)的中点处，一可自由转动的小磁针静止时N极指向平行于纸面向下。忽略地磁场的影响。关于右边导线中的电流I2，下列判断正确的是( )
A.I2＜I1，方向垂直纸面向外
B.I2＞I1，方向垂直纸面向外
C.I2＜I1，方向垂直纸面向里
D.I2＞I1，方向垂直纸面向里
答案 B
解析 小磁针静止时N极指向平行于纸面向下，说明该处的磁场方向向下，因I1在该处产生的磁场方向向上，则I2在该处产生的磁场方向向下，且大于I1在该处产生的磁场，由安培定则可知I2方向垂直纸面向外，且I2＞I1。
【变式4-2】如图所示，甲、乙是直线电流的磁场，丙、丁是环形电流的磁场，戊、己是通电螺线管的磁场，试在各图中补画出电流方向或磁感线方向。
答案
【变式4-3】如图所示，圆环上带有大量的负电荷，当圆环沿顺时针方向转动时，a、b、c三枚小磁针都要发生转动，以下说法正确的是( )
A．a、b、c的N极都向纸里转
B．b的N极向纸外转，而a、c的N极向纸里转
C．b、c的N极都向纸里转，而a的N极向纸外转
D．b的N极向纸里转，而a、c的N极向纸外转
解析：选B 由于圆环带负电荷，故当圆环沿顺时针方向转动时，等效电流的方向为逆时针，由安培定则可判断环内磁场方向垂直纸面向外，环外磁场方向垂直纸面向内，磁场中某点的磁场方向即是放在该点的小磁针静止时N极的指向，所以b的N极向纸外转，a、c的N极向纸里转。
【题型5 地磁场】
【例5】指南针是我国古代四大发明之一，东汉学者王充在《论衡》一书中描述的“司南”是人们公认的最早的磁性定向工具，关于指南针能指示南北方向是由于( )
A．指南针的两个磁极相互吸引
B．指南针的两个磁极相互排斥
C．指南针能吸引铁、铝、镍等物质
D．地磁场对指南针的作用
答案：D
解析：用指南针指示方向，是由于地球本身是一个大磁体，地球的磁场对磁体产生力的作用，地球的南极是地磁的N极，地球的北极是地磁的S极，同名磁极相互排斥，异名磁极相互吸引，故指南针指示南北方向，因此选项D正确，A、B、C错误．
【变式5-1】如图所示，假如将一个小磁针放在地球的北极点上，那么小磁针的N极将( )
A．指北
B．指南
C．竖直向上
D．竖直向下
答案：D
【变式5-2】物理实验都需要有一定的控制条件．奥斯特做电流磁效应实验时，应排除地磁场对实验的影响．关于奥斯特的实验，下列说法中正确的是( )
A．该实验必须在地球赤道上进行
B．通电直导线应该竖直放置
C．通电直导线应该水平东西方向放置
D．通电直导线应该水平南北方向放置
答案：D
解析：小磁针静止时指向南北，说明地磁场的方向为南北方向，当导线南北方向放置时，能产生东西方向的磁场，把小磁针放置在该处时，可有明显的偏转，故选项D正确．
【变式5-3】指南针是我国古代的四大发明之一。当指南针静止时，其N极指向如图中虚线(南北向)所示，若某一条件下该指南针静止时N极指向如图实线(N极指向北偏东)所示。则以下判断正确的是( )
A．可能在指南针上面有一导线东西放置，通由东向西的电流
B．可能在指南针上面有一导线东西放置，通由西向东的电流
C．可能在指南针上面有一导线南北放置，通由北向南的电流
D．可能在指南针上面有一导线南北放置，通由南向北的电流
解析：选C 若指南针静止时N极指向北偏东方向，则有一指向东的磁场，由安培定则知，可能在指南针上面有一导线南北放置，通有由北向南的电流，故C正确。
【题型6 联系实际问题】
【例6】磁性水雷是用一个可以绕轴转动的小磁针来控制起爆电路的，军舰被地磁场磁化后，就变成了一个浮动的磁体，当军舰接近磁性水雷时，就会引起水雷的爆炸，其依据是（ ）
A、磁体的吸铁性
B、磁极间相互作用的规律
C、电荷作用间的相互作用规律
D、磁场对电流的作用原理
答案：B
【变式6-1】实验表明：磁体能吸引一元硬币，对这种现象解释正确的是( )
A．硬币一定是铁做的，因为磁体能吸引铁
B．硬币一定是铝做的，因为磁体能吸引铝
C．磁体的磁性越强，能吸引的物质种类越多
D．硬币中含有磁性材料，磁化后能被吸引
答案：D
解析：一元硬币为钢芯镀镍，钢和镍都是磁性材料，放在磁体的磁场中能够被磁化获得磁性，因而能够被磁体吸引．
【变式6-2】一个地质工作者在野外进行地质考察时，发现在某一山脚附近随身携带的指南针指向发生异常，他经过改换位置，指南针仍然出现异常，由此他断定该山峰处存在铁矿藏．你认为他是根据什么下的结论？
答案：铁矿石中的磁铁矿(主要成分Fe3O4)具有磁性，而该山附近指南针指向异常，说明磁场发生了异常，这一异常很可能是由磁铁矿引起的，由此可判定附近有铁矿藏．
【变式6-3】磁带、磁盘、存折、信用卡等都是利用磁性材料制成的生活用具，为了保护这些用具上的信息，你认为应该怎样做？
答案：磁带、磁卡等是利用对其上面的磁性材料磁化的强弱或方向的不同来记录信息的，如果将它们与磁性物体放在一起，则它上面的磁性材料会被重新磁化，使其原有信息消失，因此磁带、磁卡等应放在远离磁铁等磁性物体的地方．另外各种银行卡、交费卡、电话卡最好也不要长时间地放在一起，以免它们互相磁化而丢失信息．
