2022年中考物理电学计算微专题（一）

2022年中考物理电学计算微专题（一）

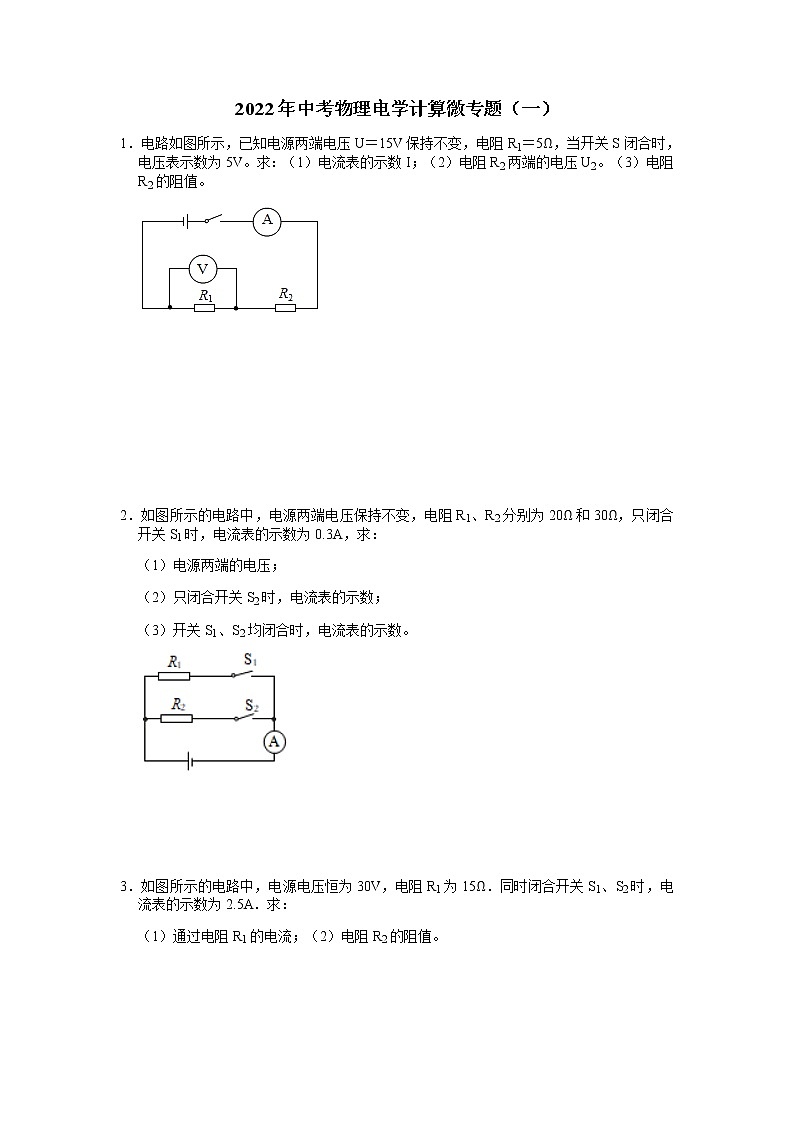

1．电路如图所示，已知电源两端电压U＝15V保持不变，电阻R1＝5Ω，当开关S闭合时，电压表示数为5V。求：（1）电流表的示数I；（2）电阻R2两端的电压U2。（3）电阻R2的阻值。

2．如图所示的电路中，电源两端电压保持不变，电阻R1、R2分别为20Ω和30Ω，只闭合开关S1时，电流表的示数为0.3A，求：

（1）电源两端的电压；

（2）只闭合开关S2时，电流表的示数；

（3）开关S1、S2均闭合时，电流表的示数。

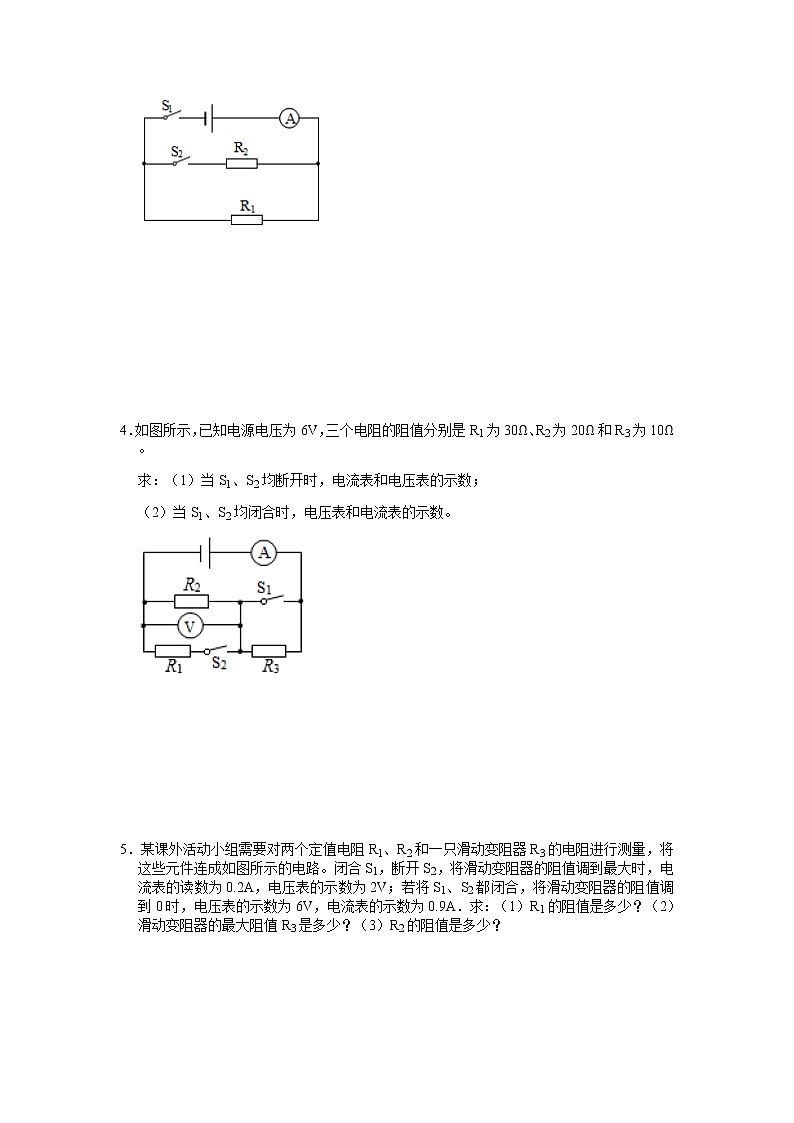

3．如图所示的电路中，电源电压恒为30V，电阻R1为15Ω．同时闭合开关S1、S2时，电流表的示数为2.5A．求：

（1）通过电阻R1的电流；（2）电阻R2的阻值。

4．如图所示，已知电源电压为6V，三个电阻的阻值分别是R1为30Ω、R2为20Ω和R3为10Ω。

求：（1）当S1、S2均断开时，电流表和电压表的示数；

（2）当S1、S2均闭合时，电压表和电流表的示数。

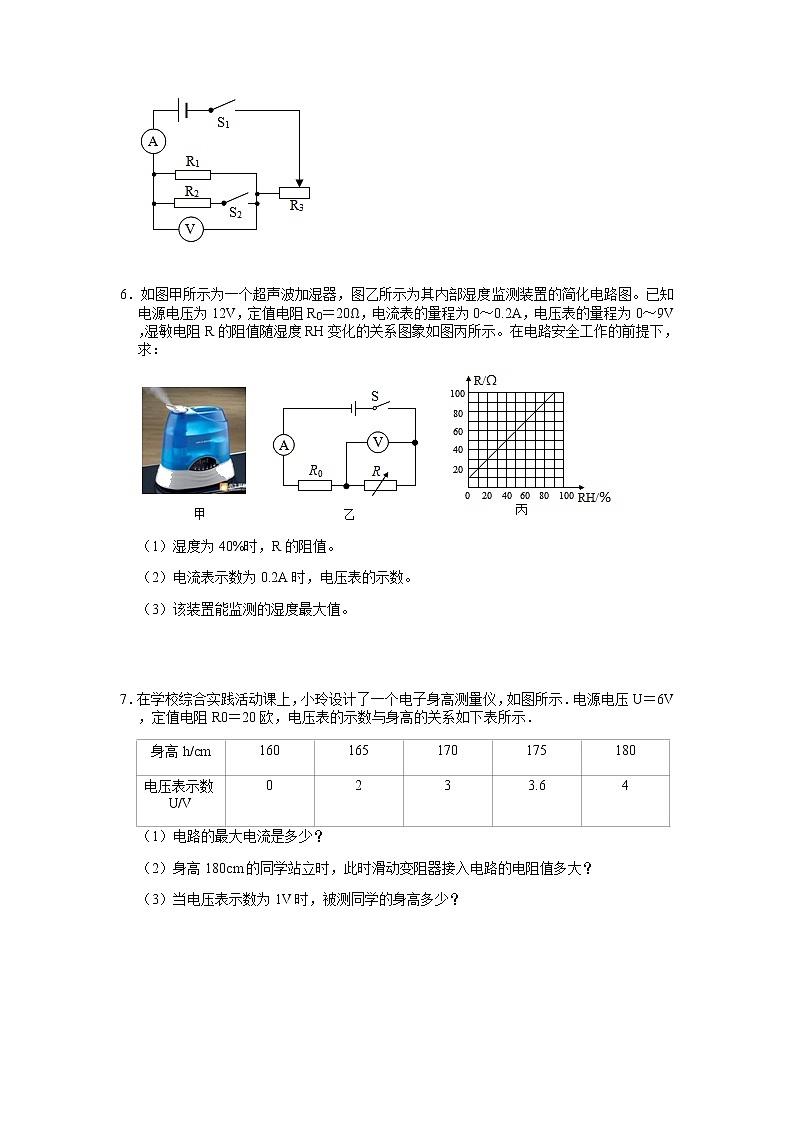

5．某课外活动小组需要对两个定值电阻R1、R2和一只滑动变阻器R3的电阻进行测量，将这些元件连成如图所示的电路。闭合S1，断开S2，将滑动变阻器的阻值调到最大时，电流表的读数为0.2A，电压表的示数为2V；若将S1、S2都闭合，将滑动变阻器的阻值调到0时，电压表的示数为6V，电流表的示数为0.9A．求：（1）R1的阻值是多少？（2）滑动变阻器的最大阻值R3是多少？（3）R2的阻值是多少？

6．如图甲所示为一个超声波加湿器，图乙所示为其内部湿度监测装置的简化电路图。已知电源电压为12V，定值电阻R0＝20Ω，电流表的量程为0～0.2A，电压表的量程为0～9V，湿敏电阻R的阻值随湿度RH变化的关系图象如图丙所示。在电路安全工作的前提下，求：

（1）湿度为40%时，R的阻值。

（2）电流表示数为0.2A时，电压表的示数。

（3）该装置能监测的湿度最大值。

7．在学校综合实践活动课上，小玲设计了一个电子身高测量仪，如图所示．电源电压U＝6V，定值电阻R0＝20欧，电压表的示数与身高的关系如下表所示．

（1）电路的最大电流是多少？

（2）身高180cm的同学站立时，此时滑动变阻器接入电路的电阻值多大？

（3）当电压表示数为1V时，被测同学的身高多少？

8．如图甲所示，电源电压保持不变，R1＝10Ω，当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙线段AB表示。求：

（1）电源电压（2）滑片P滑到ab中点时电压表的示数。

9．在图甲所示电路中，R0、R2为定值电阻，电流表、电压表都是理想电表。改变滑动变阻器R1的滑片位置，电压表V1、V2和电流表A的示数均要发生变化。两电压表示数随电流表示数的变化图线如图乙所示。求电阻R0为多大？电源电压为多大？

10．如图所示，电源电压可调，小灯泡上标有“6V 0.5A”的字样（不考虑温度对小灯泡电阻的影响），电流表量程0～0.6A，电压表量程0～3V，滑动变阻器规格为“20Ω 1A”。

（1）电源电压调至6V，闭合开关S1和S2，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数为0.6A，则电压表的示数是多少？R0的阻值是多少？

（2）电源电压调至8V，断开开关S1，闭合开关S2，为了保证电路安全，求滑动变阻器的阻值变化范围。

11．如图甲所示，灯L正常发光时的电压为12V，其I﹣U图像如图乙所示，定值电阻R0的阻值为10Ω，滑动变阻器上标有“100Ω 1A”。

（1）开关都闭合，灯L正常发光，求灯正常发光的电阻。

（2）开关都闭合，若电流表、电压表的量程分别为0～0.6A、0～15V，滑动变阻器连入电路的最小阻值。

（3）闭合S，断开S1、S2，电流表、电压表量程分别为0～0.6A、0～9V，在保证电路各元件安全的情况下，求滑动变阻器的取值范围。

12．如图甲所示，灯泡L标有“6V3W”字样，电源电压及灯丝电阻保持不变，电流表量程为0～0.6A，电压表量程为0～15V，变阻器R的最大阻值为100Ω．只闭合开关S、S1，移动滑片P的过程中，电流表示数与变阻器连入电路的阻值变化关系如图乙所示，当滑片P在a点时，电压表示数为10V，电流表示数为Ia；只闭合开关S、S2，滑片P置于b点时，变阻器连入电路的电阻为Rb，电流表的示数为Ib，已知Rb：R0＝7：3，Ia：Ib＝5：4．求：

（1）小灯泡正常工作时的电阻RL

（2）只闭合S、S2，滑片P在b点时，电流表的示数Ib；

（3）电源电压。
