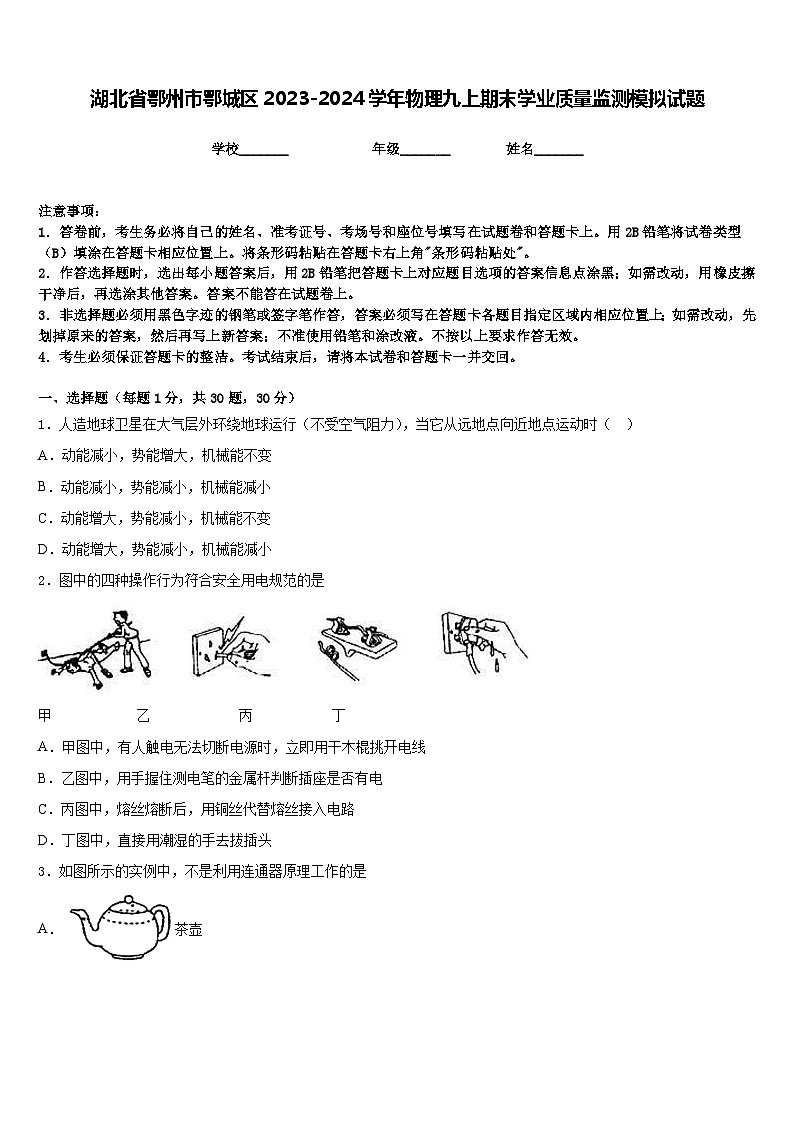

湖北省鄂州市鄂城区2023-2024学年物理九上期末学业质量监测模拟试题含答案
展开
这是一份湖北省鄂州市鄂城区2023-2024学年物理九上期末学业质量监测模拟试题含答案，共8页。试卷主要包含了考生必须保证答题卡的整洁，下列单位中，电功率的单位是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．人造地球卫星在大气层外环绕地球运行（不受空气阻力），当它从远地点向近地点运动时（ ）
A．动能减小，势能增大，机械能不变
B．动能减小，势能减小，机械能减小
C．动能增大，势能减小，机械能不变
D．动能增大，势能减小，机械能减小
2．图中的四种操作行为符合安全用电规范的是
甲 乙 丙 丁
A．甲图中，有人触电无法切断电源时，立即用干木棍挑开电线
B．乙图中，用手握住测电笔的金属杆判断插座是否有电
C．丙图中，熔丝熔断后，用铜丝代替熔丝接入电路
D．丁图中，直接用潮湿的手去拔插头
3．如图所示的实例中，不是利用连通器原理工作的是
A．茶壶
B．离心式水泵
C．船闸
D．锅炉水位计
4．已知铝的比热容比铜的比热容大，相同质量的铝和铜，吸收了相同的热量，下列说法中正确的是（ ）
A．铝上升的温度较高B．铜上升的温度较高
C．铝和铜上升的温度相同D．无法比较上升的温度
5．如图所示，滑动变阻器的四种接法中，滑片向b端移动时，变阻器阻值变大的是（ ）
A．B．C．D．
6．下列电路图中两灯属于串联的正确电路是（ ）
A．B．C．D．

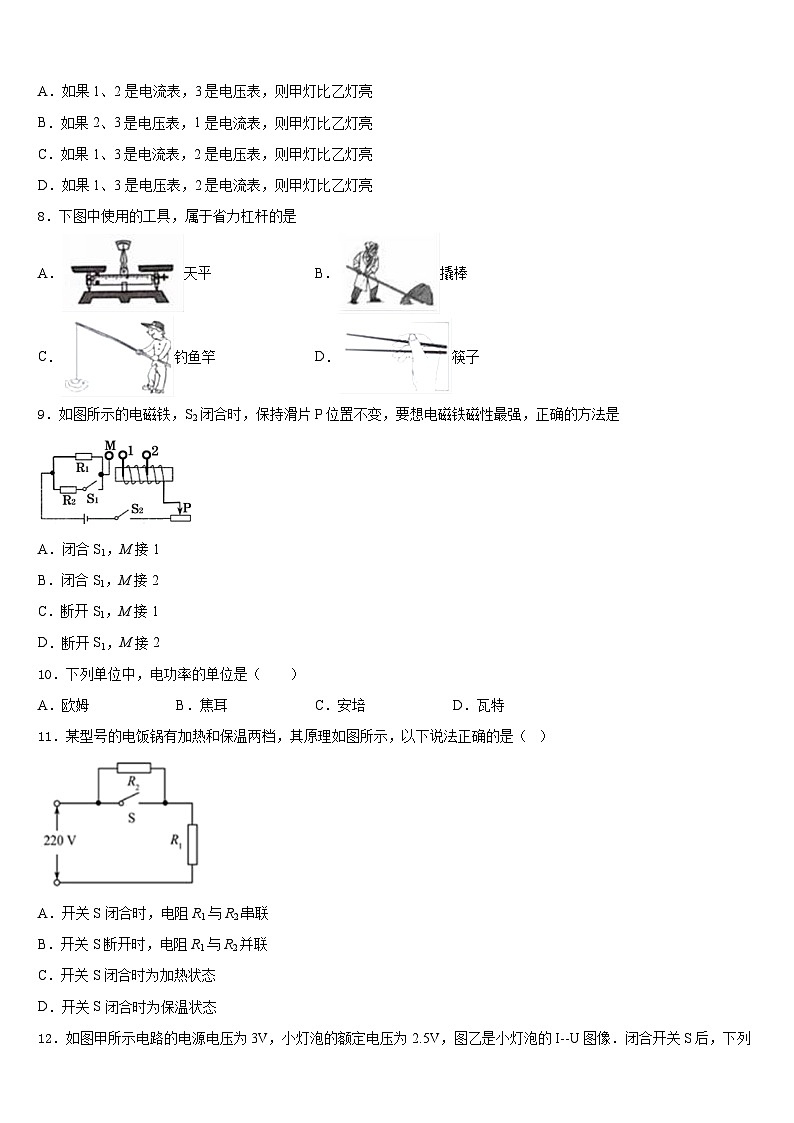

7．如图所示，甲、乙两个额定电压相同的小灯泡连接在电路中，（R甲>R乙），1、2、3可能是电流表或电压表，则（ ）
A．如果1、2是电流表，3是电压表，则甲灯比乙灯亮
B．如果2、3是电压表，1是电流表，则甲灯比乙灯亮
C．如果1、3是电流表，2是电压表，则甲灯比乙灯亮
D．如果1、3是电压表，2是电流表，则甲灯比乙灯亮
8．下图中使用的工具，属于省力杠杆的是
A．天平B．撬棒
C．钓鱼竿D．筷子
9．如图所示的电磁铁，S2闭合时，保持滑片P位置不变，要想电磁铁磁性最强，正确的方法是
A．闭合S1，M接1
B．闭合S1，M接2
C．断开S1，M接1
D．断开S1，M接2
10．下列单位中，电功率的单位是（ ）
A．欧姆B．焦耳C．安培D．瓦特
11．某型号的电饭锅有加热和保温两档，其原理如图所示，以下说法正确的是（ ）
A．开关S闭合时，电阻R1与R2串联
B．开关S断开时，电阻R1与R2并联
C．开关S闭合时为加热状态
D．开关S闭合时为保温状态
12．如图甲所示电路的电源电压为3V，小灯泡的额定电压为2.5V，图乙是小灯泡的I--U图像．闭合开关S后，下列判断正确的是
A．滑动变阻器的滑片P向左滑动时，灯泡变暗
B．电流表示数为0.4A时，灯泡的电阻是25Ω
C．电压表示数为2.5V时，小灯泡的功率是1.25W
D．小灯泡正常发光时，滑动变阻器的电功率是0.25W
二、填空题（每题5分，共4题，20分）
13．在如图所示的四幅图中，甲、乙是两个演示实验示意图；丙、丁是四冲程汽油机有关工作过程中的两个冲程示意图。与压缩冲程原理相同的是____图所示的演示实验；汽油机利用内能来做功的冲程是___图。
14．汽车发动机采用循环流动的水进行冷却，这是利用水的______较大的特性，1千克的干木柴烧掉一半后剩下木柴的热值将______。（选填“变大”“变小”或“不变”）
15．电能表是测量______的仪表。小明家的电能表如图所示，他家里能同时工作的用电器的总功率不能超过______W；小明想知道这个电能表是否准确，只将一只标有“220V 60W”的灯泡接入电路，此时灯泡正常发光，检测中发现2min电能表转盘转了7转。由此判断转盘转速______（填“偏快”、“偏慢”或“准确”）。
16．如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是______（选填“串联”或“并联”）的．工作时间长了，外壳发烫，是由于电能转化成了_____能．
三、实验题（共12分）
17．（4分）电流表的内阻很小，通常情况下可忽略不计，小明探究电流表的电阻值时，如图甲所示，他先将20Ω的定值电阻接入电源电压6V（电压保持不变）的电路中，电路中的电流为0.3A；他将电流表接入电路中，如图乙所示，测得电流却是0.29A．
（1）电流表的内阻为_________Ω．电流表接入电路后，R两端的电压变化了_________（保留小数点后二位数字）
（2）当电流通过电流表时，电流表的指针发生偏转，其工作原理是_________．
18．（4分）小石利用如图所示的装置进行实验。实验中将金属棒ab放在磁场中的两根平行的金属导轨上静止。闭合开关后金属棒ab没有运动。经检查，全部实验器材均无故障且连接无误。根据此现象，小石得出结论：通电的金属棒不受磁场的作用力。请你利用器材，设计一个实验证明：小石的结论是错误的。要求写出实验步骤和实验现象。
19．（4分）小明利用标有“6V 6W”的灯泡L1和“6V 3W”的灯泡L2进行实验．
（1）当L1正常发光时，通过L1的电流为_____A．
（2）如图甲所示：A、B分别为通过灯泡L1和L2中的电流随两端电压变化关系的曲线．现将两灯连入图乙所示电路中，使其中一个灯泡正常发光时，电路两端加的最大电压是_____V，电路消耗的总功率为_____W．
四、作图题（共16分）
20．（8分）两个固定电阻R1R2的伏安曲线如图所示，请你在图中画出它们串联和并联电阻的伏安曲线，并标注出来。__
21．（8分）如图所示，人利用滑轮组提升重物，请在图中画出最省力的绕线方法：
（____）
五、计算题（共22分）
22．（10分）如图所示电路中，灯泡L标有“6V 3W”字样，R为定值电阻，闭合开关S后，灯泡L恰好正常发光，电流表的示数为0.8A，通过计算回答：
（1）灯泡L正常发光的电流；
（2）定值电阻R的阻值；
（3）该电路工作10min，小灯泡消耗的电能。
23．（12分）如图所示电路中，R1=30，只闭合开关S1时，电流表的示数为0. 3A；同时闭合S1和S2时，电流表的示数为0. 9A，求：
(1)电源电压；
(2)通过R2的电流；
(3)R2的电阻。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、A
3、B
4、B
5、C
6、C
7、D
8、B
9、A
10、D
11、C
12、D
二、填空题（每题5分，共4题，20分）
13、甲 丁
14、比热容 不变
15、电功（或消耗电能多少） 4400 偏快
16、并联 内
三、实验题（共12分）
17、0.69 0.20 通电导体在磁场中受力而运动
18、步骤：调节滑动变阻器滑片的位置，使其连入电路阻值变小；现象：观察到棒AB运动起来，说明棒AB受到了磁场的作用力（换用质量更轻更光滑的金属棒重复以上实验，观察到金属棒AB发生运动）。
19、（1）1 （2）8 4
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.5A；（2）20Ω；（3）1800J。
23、 (1)9V；(2)0.6A；(3)15Ω
