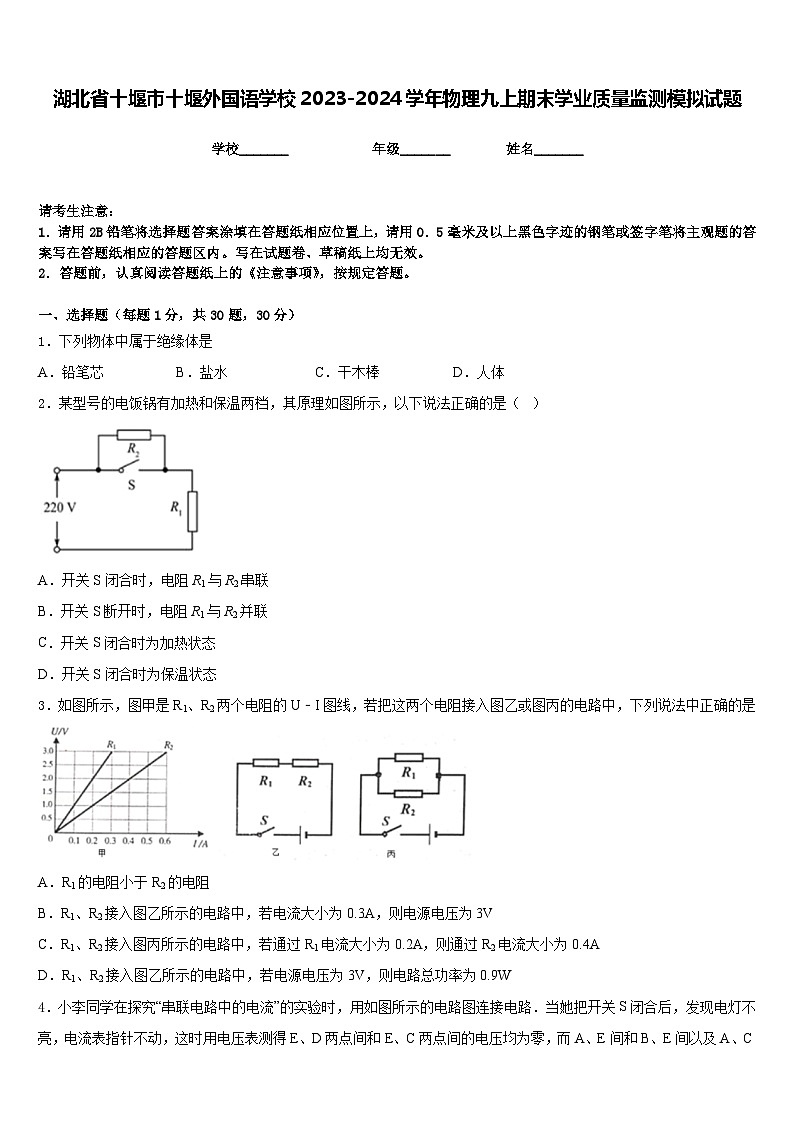

湖北省十堰市十堰外国语学校2023-2024学年物理九上期末学业质量监测模拟试题含答案

这是一份湖北省十堰市十堰外国语学校2023-2024学年物理九上期末学业质量监测模拟试题含答案，共8页。试卷主要包含了下列说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．下列物体中属于绝缘体是
A．铅笔芯B．盐水C．干木棒D．人体
2．某型号的电饭锅有加热和保温两档，其原理如图所示，以下说法正确的是（ ）
A．开关S闭合时，电阻R1与R2串联
B．开关S断开时，电阻R1与R2并联
C．开关S闭合时为加热状态
D．开关S闭合时为保温状态
3．如图所示，图甲是R1、R2两个电阻的U﹣I图线，若把这两个电阻接入图乙或图丙的电路中，下列说法中正确的是
A．R1的电阻小于R2的电阻
B．R1、R2接入图乙所示的电路中，若电流大小为0.3A，则电源电压为3V
C．R1、R2接入图丙所示的电路中，若通过R1电流大小为0.2A，则通过R2电流大小为0.4A
D．R1、R2接入图乙所示的电路中，若电源电压为3V，则电路总功率为0.9W

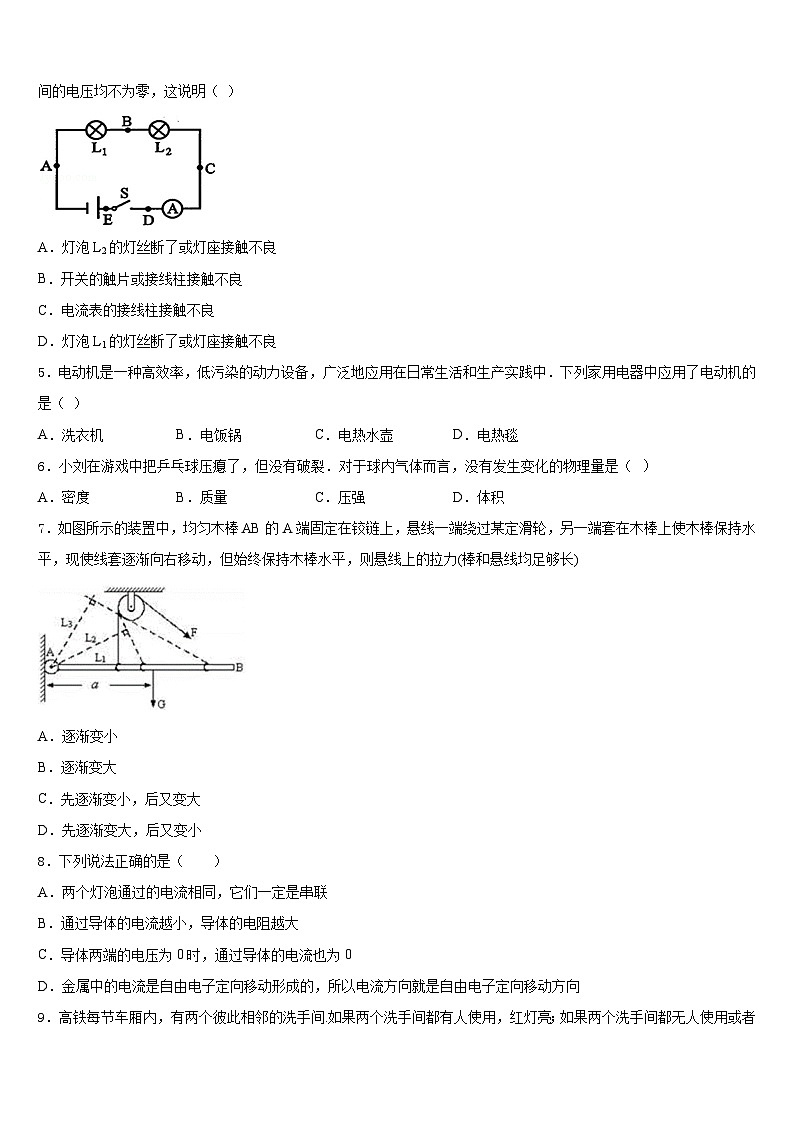

4．小李同学在探究“串联电路中的电流”的实验时，用如图所示的电路图连接电路．当她把开关S闭合后，发现电灯不亮，电流表指针不动，这时用电压表测得E、D两点间和E、C两点间的电压均为零，而A、E间和B、E间以及A、C间的电压均不为零，这说明（ ）
A．灯泡L2的灯丝断了或灯座接触不良
B．开关的触片或接线柱接触不良
C．电流表的接线柱接触不良
D．灯泡L1的灯丝断了或灯座接触不良
5．电动机是一种高效率，低污染的动力设备，广泛地应用在日常生活和生产实践中．下列家用电器中应用了电动机的是（ ）
A．洗衣机B．电饭锅C．电热水壶D．电热毯
6．小刘在游戏中把乒乓球压瘪了，但没有破裂．对于球内气体而言，没有发生变化的物理量是（ ）
A．密度B．质量C．压强D．体积
7．如图所示的装置中，均匀木棒AB的A端固定在铰链上，悬线一端绕过某定滑轮，另一端套在木棒上使木棒保持水平，现使线套逐渐向右移动，但始终保持木棒水平，则悬线上的拉力(棒和悬线均足够长)
A．逐渐变小
B．逐渐变大
C．先逐渐变小，后又变大
D．先逐渐变大，后又变小
8．下列说法正确的是（ ）
A．两个灯泡通过的电流相同，它们一定是串联
B．通过导体的电流越小，导体的电阻越大
C．导体两端的电压为0时，通过导体的电流也为0
D．金属中的电流是自由电子定向移动形成的，所以电流方向就是自由电子定向移动方向

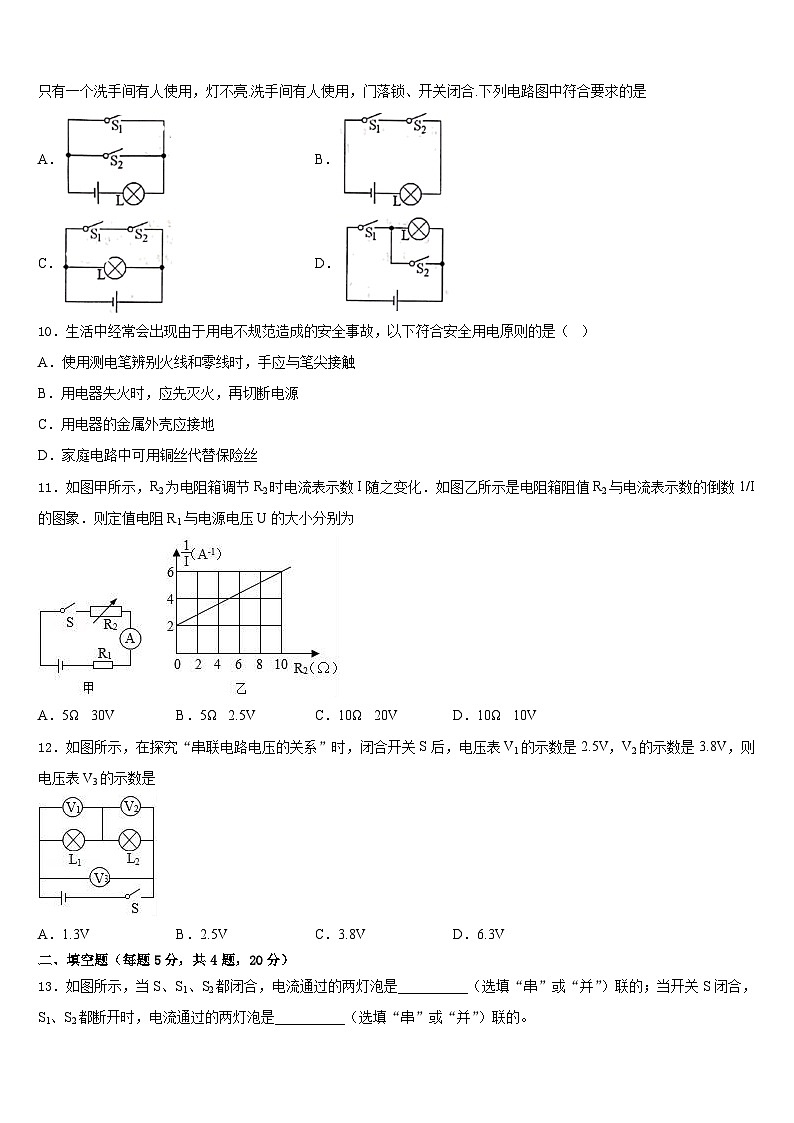

9．高铁每节车厢内，有两个彼此相邻的洗手间.如果两个洗手间都有人使用，红灯亮；如果两个洗手间都无人使用或者只有一个洗手间有人使用，灯不亮.洗手间有人使用，门落锁、开关闭合.下列电路图中符合要求的是
A．B．
C．D．
10．生活中经常会出现由于用电不规范造成的安全事故，以下符合安全用电原则的是（ ）
A．使用测电笔辨别火线和零线时，手应与笔尖接触
B．用电器失火时，应先灭火，再切断电源
C．用电器的金属外壳应接地
D．家庭电路中可用铜丝代替保险丝
11．如图甲所示，R2为电阻箱调节R2时电流表示数I随之变化．如图乙所示是电阻箱阻值R2与电流表示数的倒数1/I的图象．则定值电阻R1与电源电压U的大小分别为
A．5Ω 30VB．5Ω 2.5VC．10Ω 20VD．10Ω 10V
12．如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是
A．1.3VB．2.5VC．3.8VD．6.3V
二、填空题（每题5分，共4题，20分）
13．如图所示，当S、S1、S2都闭合，电流通过的两灯泡是__________（选填“串”或“并”）联的；当开关S闭合，S1、S2都断开时，电流通过的两灯泡是__________（选填“串”或“并”）联的。
14．小华妈妈冬天买了电暖设备，若将家里其他用电器均关闭只留该用电器工作，而家里标有2000r/(KW·h)字样的电能表转盘在20min内转了500转，消耗电能为_______ KW·h，若该用电器工作1小时应付电费________元(按每度电均价0.5元计算)。
15．如图所示电路中，要让L1、L2串联，需要闭合开关_____，断开开关_____；同时闭合开关_____会造成电源短路。
16．某电能表表盘上标有“3000r/kW•h”，小华同学用该电能表和手表来测算某电灯的电功率，发现转盘转15转用了3min，则这只电灯的电功率是___W．
三、实验题（共12分）
17．（4分）利用如图（甲）所示的实验装置探究“沙子和水的温度变化与吸热的关系”．操作如下：

（1）在两烧杯中分别装入初温度相同且__________相等的沙子和水．
（2）用相同的酒精灯火焰加热，并用玻璃棒不断搅拌，每隔相同的时间记录一次温度，根据实验数据绘制成温度与时间的关系图象，如图乙所示；
（3）实验中，是通过比较_____________来间接反映沙子和水吸收的热量；
（4）分析图象可知，对于质量相等的沙子和水，升温较快的是________；若使两者升高相同的温度，则_________吸收的热量较多，由此可见，______的比热容较大．
18．（4分）在研究“磁场对通电导体（电流）有力的作用”实验中。
（1）利用图甲所示的装置研究“磁场对电流的作用”时，应在“a”、“b”之间接入_____（选填“灵敏电流计““电源””灯泡“），根据该原理可制成_____机，在“a”、“b”之间接入_____（选填“灵敏电流计““电源””灯泡“）可研究“电磁感应现象”，根据该原理可制成_____机。
（2）如图乙、丙中，磁体间磁场的磁感线方向都是从磁体N极水平指向S极，且线圈所处的空间磁场强弱是恒定不变的（也称匀强磁场）。
（a）在乙图中，通电后cd段导线受磁场力的方向为竖直向下，此时，ab段导线所受磁场力的方向是竖直向上，这两个力_____（选填“是”或“不是”）不是一对平衡力。
（b）图丙中的线圈可以持续转动，是在外部加装了_____，该装置能使线圈平面刚处于_____（选填“平行磁感线““垂直磁感线”或“任一”）位置时，自动改变线圈中的电流方向。
（c）写出一种让图丙中线圈转动更快的措施：_____。
19．（4分）小亮利用如图所示装置进行实验“探究电流产生的热量与哪些因素有关”。
（1）在此实验中电流产生的热量不易观察，通过观察U形管中液面高度的变化，来比较电流通过电阻丝产生的热量多少。这种方法称为__________(选填“等效替代”或“转换”)法；
（2）开始实验前，用双手握住空气盒，很快发现U形管中液面出现高度差，说明空气盒气密性__________(选填“好”或“不好”)；
（3）在图1中的两个密闭容器中装有等量的空气，并放置阻值_______(选填“相等”或“不等”)的电阻丝，此装置可研究电流产生的热量与电阻的关系；
（4）在图2中两密闭容器中的电阻丝阻值一样，但在其中一容器外并联了一个阻值相同的电阻丝，此装置研究的是电流产生的热量与__________的关系。
四、作图题（共16分）
20．（8分）请将虚线框内带有保险丝的三孔插座正确接入家庭电路．
21．（8分）请在图中正确连接电路图．
五、计算题（共22分）
22．（10分）电饭锅是家中常用的用电器，下表是小宇家中一台电饭锅的铭牌，其内部结构简化如图所示，其中R1和R2都是电热丝（不考虑温度对电阻的影响）．
（1）电饭锅正常工作时，在加热状态下的总电流是多少？
（2）电阻R2的阻值是多少？
（3）一天，小宇断开家中其它用电器，只接通电饭锅且处于加热状态，发现家中标有“220V 10（20）A；3000r/kW•h”的电能表5min内转了200圈，求电饭锅此时的实际加热功率是多少？
23．（12分）如图是某饮水机的电路原理简图，电热丝R1、R0绕在出水管上，水经过出水管时被加热，通过改变“温、开水选择开关”的状态（“断开”或“闭合”），可以选择出温水或开水。该饮水机的额定电压是220V，开水加热电功率是2200W，温水加热电功率是1100W。已知R1、R0电阻值不随温度变化，水的比热容c＝4.2×103J/(kg·℃)，水的密度ρ＝1×103kg/m3。求：
(1)饮水机正常工作，出开水时电热丝中的电流I和电热丝R1的电阻值；
(2)现在需要100℃的开水500mL，已知水的初温是23℃，水需要吸收多少热量？如果电能转化为水的内能的效率是80%，饮水机正常工作时，烧开这些水需要多少时间？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、C
4、A
5、A
6、B
7、C
8、C
9、B
10、C
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、并 串
14、0.25 0.375
15、 、 、
16、100
三、实验题（共12分）
17、质量 加热时间 沙子 水 水
18、电源 电动 灵敏电流计 发电 不是 换向器 垂直磁感线 增大线圈中的电流（或增加线圈的匝数、换更强的磁场等）
19、转换 好 不等 电流
四、作图题（共16分）
20、如下图所示
21、
五、计算题（共22分）
22、（1）4A（2）1100Ω（3）800W
23、 (1)10A，22Ω；(2)1.617×105J，91.9s。
额定电压
220V
频率
50Hz
额定功率
加热
880W
保温
44W
