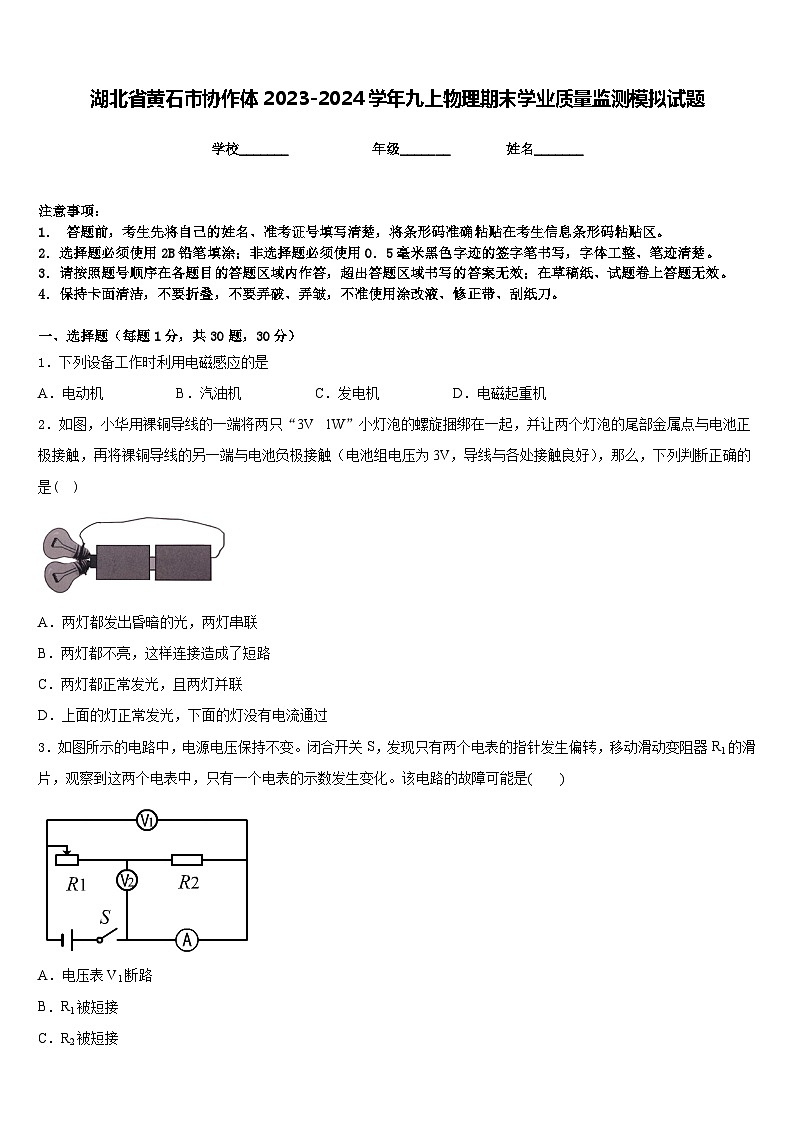

湖北省黄石市协作体2023-2024学年九上物理期末学业质量监测模拟试题含答案

这是一份湖北省黄石市协作体2023-2024学年九上物理期末学业质量监测模拟试题含答案，共9页。

学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．下列设备工作时利用电磁感应的是
A．电动机B．汽油机C．发电机D．电磁起重机
2．如图，小华用裸铜导线的一端将两只“3V 1W”小灯泡的螺旋捆绑在一起，并让两个灯泡的尾部金属点与电池正极接触，再将裸铜导线的另一端与电池负极接触（电池组电压为3V，导线与各处接触良好），那么，下列判断正确的是( )
A．两灯都发出昏暗的光，两灯串联
B．两灯都不亮，这样连接造成了短路
C．两灯都正常发光，且两灯并联
D．上面的灯正常发光，下面的灯没有电流通过
3．如图所示的电路中，电源电压保持不变。闭合开关S，发现只有两个电表的指针发生偏转，移动滑动变阻器R1的滑片，观察到这两个电表中，只有一个电表的示数发生变化。该电路的故障可能是( )
A．电压表V1断路
B．R1被短接
C．R2被短接
D．R2断路

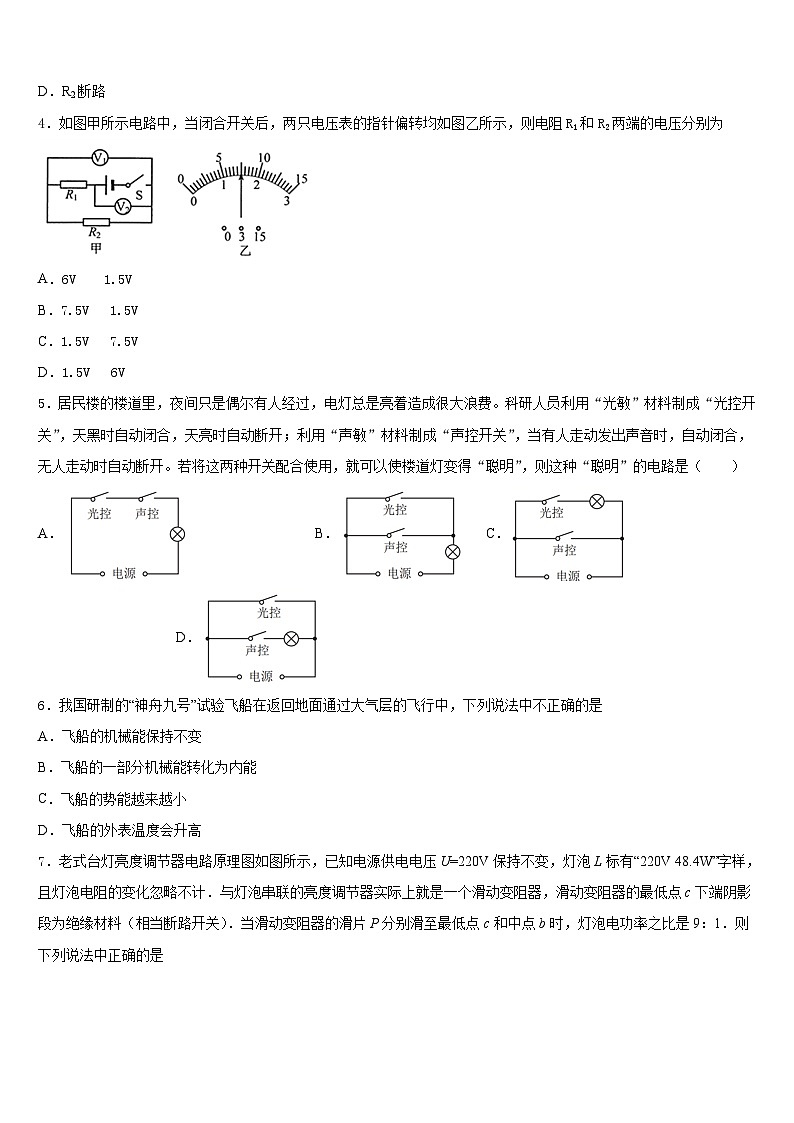

4．如图甲所示电路中，当闭合开关后，两只电压表的指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为
A．6V 1.5V
B．7.5V 1.5V
C．1.5V 7.5V
D．1.5V 6V
5．居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”，天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”，则这种“聪明”的电路是（ ）
A．B．C．D．
6．我国研制的“神舟九号”试验飞船在返回地面通过大气层的飞行中，下列说法中不正确的是
A．飞船的机械能保持不变
B．飞船的一部分机械能转化为内能
C．飞船的势能越来越小
D．飞船的外表温度会升高

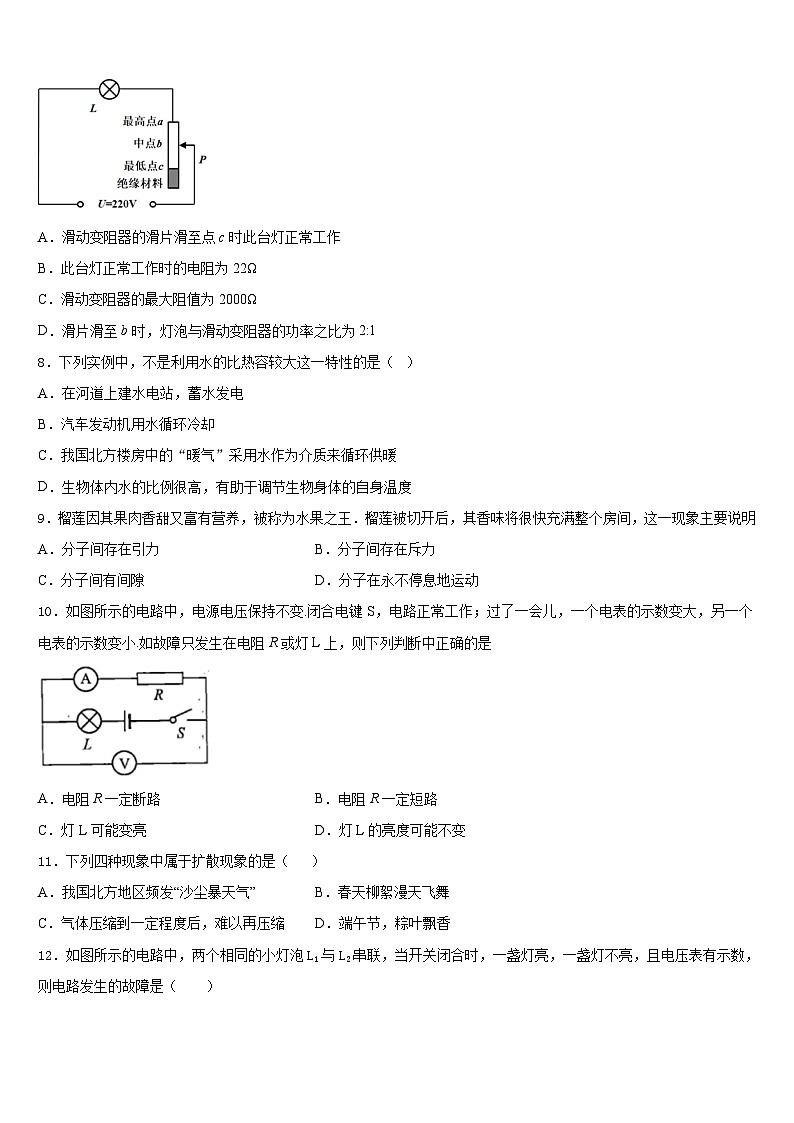

7．老式台灯亮度调节器电路原理图如图所示，已知电源供电电压U=220V保持不变，灯泡L标有“220V 48.4W”字样，且灯泡电阻的变化忽略不计．与灯泡串联的亮度调节器实际上就是一个滑动变阻器，滑动变阻器的最低点c下端阴影段为绝缘材料（相当断路开关）．当滑动变阻器的滑片P分别滑至最低点c和中点b时，灯泡电功率之比是9：1．则下列说法中正确的是
A．滑动变阻器的滑片滑至点c时此台灯正常工作
B．此台灯正常工作时的电阻为22Ω
C．滑动变阻器的最大阻值为2000Ω
D．滑片滑至b时，灯泡与滑动变阻器的功率之比为2:1
8．下列实例中，不是利用水的比热容较大这一特性的是（ ）
A．在河道上建水电站，蓄水发电
B．汽车发动机用水循环冷却
C．我国北方楼房中的“暖气”采用水作为介质来循环供暖
D．生物体内水的比例很高，有助于调节生物身体的自身温度
9．榴莲因其果肉香甜又富有营养，被称为水果之王．榴莲被切开后，其香味将很快充满整个房间，这一现象主要说明
A．分子间存在引力B．分子间存在斥力
C．分子间有间隙D．分子在永不停息地运动
10．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是
A．电阻R一定断路B．电阻R一定短路
C．灯L可能变亮D．灯L的亮度可能不变
11．下列四种现象中属于扩散现象的是（ ）
A．我国北方地区频发“沙尘暴天气”B．春天柳絮漫天飞舞
C．气体压缩到一定程度后，难以再压缩D．端午节，粽叶飘香
12．如图所示的电路中，两个相同的小灯泡L1与L2串联，当开关闭合时，一盏灯亮，一盏灯不亮，且电压表有示数，则电路发生的故障是（ ）
A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路
二、填空题（每题5分，共4题，20分）
13．将甲、乙两个定值电阻串联接入电路中，则甲、乙两电阻两端的电压之比为2:3，若将它们并联接入电路中，甲、乙两电阻的电功率之比为______
14．如图所示，根据通电螺线管右端小磁针静止时的指向，可判断通电螺线管的左端为______极（选填“N”或“S”）；接线柱a连接的是电源的_________（选填“正”或“负”）极。
15．如图所示，同种材料制成长度相等但横截面积不同的圆柱形导体a和b，将它们互相连接后接入电路，通过a、b的电流Ia_____Ib，a、b两端的电压Ua _____Ub。（均选填“>”“<”或“=”）
16．两个定值电阻上分别标有“15Ω，0.6A”和“20Ω，0.5A”字样，将两定值电阻串联起来接在某一电路中，则该电路两端所加的最大电压为_____________V；若将两定值电阻并联起来接在某一电路中，则该电路两端所加的最大电压为___________V。
三、实验题（共12分）
17．（4分）小明同学利用电压表和电流表测定待测电阻Rx的阻值，他按下面正确的步骤进行实验：
（设计实验）小明根据伏安法测电阻的原理设计了正确的电路图.
（实验器材）
电源（电压保持不变）、滑动变阻器（铭牌上标有“20Ω 2A” 字样）、电流表、电压表、待测电阻Rx、开关、导线若干.
（1）如图是他实验时的电路，但连接不完整，请你帮他完成电路的连接 (要求：滑片向右移,电压表示数变大).
（______）
（2）在连接实物电路时，闭合开关前应把滑动变阻器的滑片位置调到_________（选填“C”或“D”）端.
（3）闭合开关S，观察到电压表和电流表示数分别为1.7V和0.14A．继续实验又测得两组数据，记录表格中． 则该同学所用电源电压为_________V.
（4）实验中测出电阻Rx的阻值为_________Ω.（结果保留一位小数）
（5） 该同学设想进行第4次实验：调节滑动变阻器的滑片，使电压表的示数为1.5V，事实上实验没有做成功，其主要原因是_________.
18．（4分）如图是一个温度可调的育苗箱电路，电源电压为36 V，且保持不变。发热电阻R1的阻值为40Ω，R2为滑动变阻器其阻值变化范围为0~50Ω，允许通过的电流足够大。试求：
（1）R1的最大功率是多少？
（2）将滑片P移到某一位置，R2两端电压为6 V时，通电5 min，电流对整个电路做的功是多少？
（3）在调节滑片P的过程中，整个电路消耗的最小功率是多少？
19．（4分）将装有热奶的奶瓶放入水中冷却，如图甲所示：根据测得的数据，作出热奶和水的温度随时间的变化图象，如图乙所示(不计热量损失)。根据图象回答下列问题：
（1）表示热奶的温度随时间变化的曲线是图乙中的________。（填“A”或“B”）
（2）水的初温是________℃；末温是________℃。
（3）热奶和水会发生热传递，是因为它们具有不同的__________。
（4）若牛奶和水的质量相等，根据图乙中A、B图象__________（填“能”或“不能”）得出：水的比热容比牛奶的比热容大，原因是__________________。
四、作图题（共16分）
20．（8分）如图是冰箱内部简化的电路图，请在相应的虚线框内填上电动机和电灯符号．
（______）
21．（8分）如图所示，断开开关S，为使电阻R1、R2串联，请在“O”处填入电流表或电压表；
（______）
五、计算题（共22分）
22．（10分）常德的冬季不像北方有集中供暖，所以本地居民常选用一些小型电暖器越冬。如图甲电暖器有“高温、中温、低温”三挡，铭牌见下表（“中温”挡功率空出），其电路原理如图乙，S是自我保护开关，当电暖器倾倒时S自动断开，切断电源保证安全。当S、S1闭合，S2断开时电暖器为“低温”挡。（R1＞R2）求：
（1）R1的阻值；
（2）“中温”挡正常工作时电路中的电流；
（3）若室内空气质量为50kg，用该电暖器的“高温”挡正常工作10min，放出热量的 50%被室内空气吸收，那么可使室内气温升高多少？（空气的比热容为1.1×103J/（kg•℃））
23．（12分）小华家买了一个家用电吹风，其简化电路如图所示，主要技术参数如下表．请回答如下问题
（1）电吹风正常工作且吹热风时，通过该电吹风的电流是多大？（保留三位有效数字）
（2）当电吹风正常工作时，电热丝的电阻多大？
（3）该电吹风正常工作且吹热风时，5分钟内电流通过电热丝产生的热量是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、C
4、A
5、A
6、A
7、D
8、A
9、D
10、C
11、D
12、B
二、填空题（每题5分，共4题，20分）
13、3：2
14、N 负
15、＝ ＜
16、17.5 9
三、实验题（共12分）
17、见解析所示 C 4.5 12.3 滑动变阻器的最大阻值偏小
18、（1）32.4W（2）8100J（3）14.4W
19、A 20 40 温度 能 因为牛奶放出的热量与水吸收的热量相同，二者质量相同，水的温度变化量小于牛奶的温度变化量，所以水的比热容大。
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)110Ω；(2)5.5A；(3)9℃。
23、（1）4.55A；(2) 55Ω；(3) 2.64×105J
实验次数
电压/V
电流/A
电阻/Ω
1
1.7
0.14
12.1
2
2.2
0.18
12.2
3
2.5
0.20
12.5
XX牌电暖器
额定电压
220V
额定功率
低温挡
440W
中温挡
高温挡
1650W
频率
50Hz
