河北省保定市涞水县2023-2024学年物理九上期末经典模拟试题含答案

这是一份河北省保定市涞水县2023-2024学年物理九上期末经典模拟试题含答案，共9页。试卷主要包含了下列现象属于扩散现象的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．POS刷卡机的刷卡位置有一个绕有线圈的小铁环制成的检 测头，如图所示，使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，P0S机便可读出磁条上的信息。图中能反映POS刷卡机读出信息原理的是（ ）
A．B．
C．D．
2．下列现象中，不能用静电知识解释的是
A．晚上脱化纤毛衣时会有火花产生
B．油罐车尾部常拖一条铁链
C．擦黑板时粉笔灰四处飘落
D．电视机屏幕上会吸附灰尘

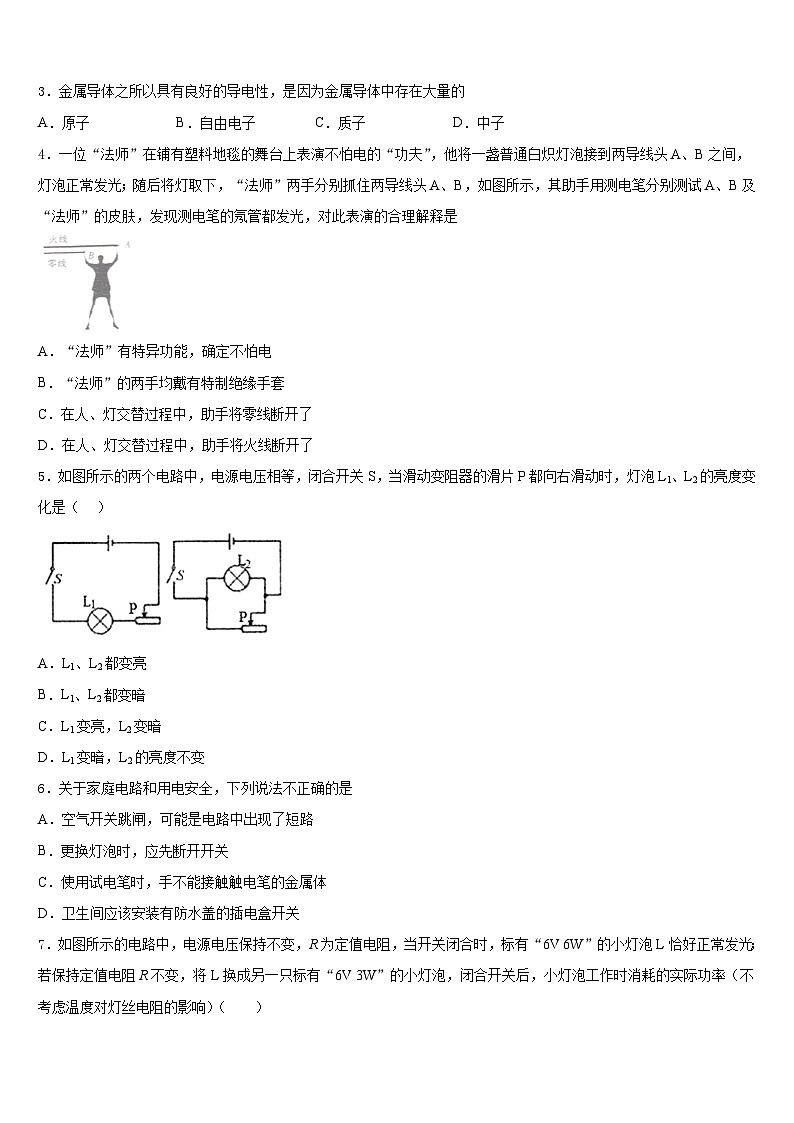

3．金属导体之所以具有良好的导电性，是因为金属导体中存在大量的
A．原子B．自由电子C．质子D．中子
4．一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”，他将一盏普通白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯取下，“法师”两手分别抓住两导线头A、B，如图所示，其助手用测电笔分别测试A、B及“法师”的皮肤，发现测电笔的氖管都发光，对此表演的合理解释是
A．“法师”有特异功能，确定不怕电
B．“法师”的两手均戴有特制绝缘手套
C．在人、灯交替过程中，助手将零线断开了
D．在人、灯交替过程中，助手将火线断开了
5．如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1、L2的亮度变化是（ ）
A．L1、L2都变亮
B．L1、L2都变暗
C．L1变亮，L2变暗
D．L1变暗，L2的亮度不变
6．关于家庭电路和用电安全，下列说法不正确的是
A．空气开关跳闸，可能是电路中出现了短路
B．更换灯泡时，应先断开开关
C．使用试电笔时，手不能接触触电笔的金属体
D．卫生间应该安装有防水盖的插电盒开关

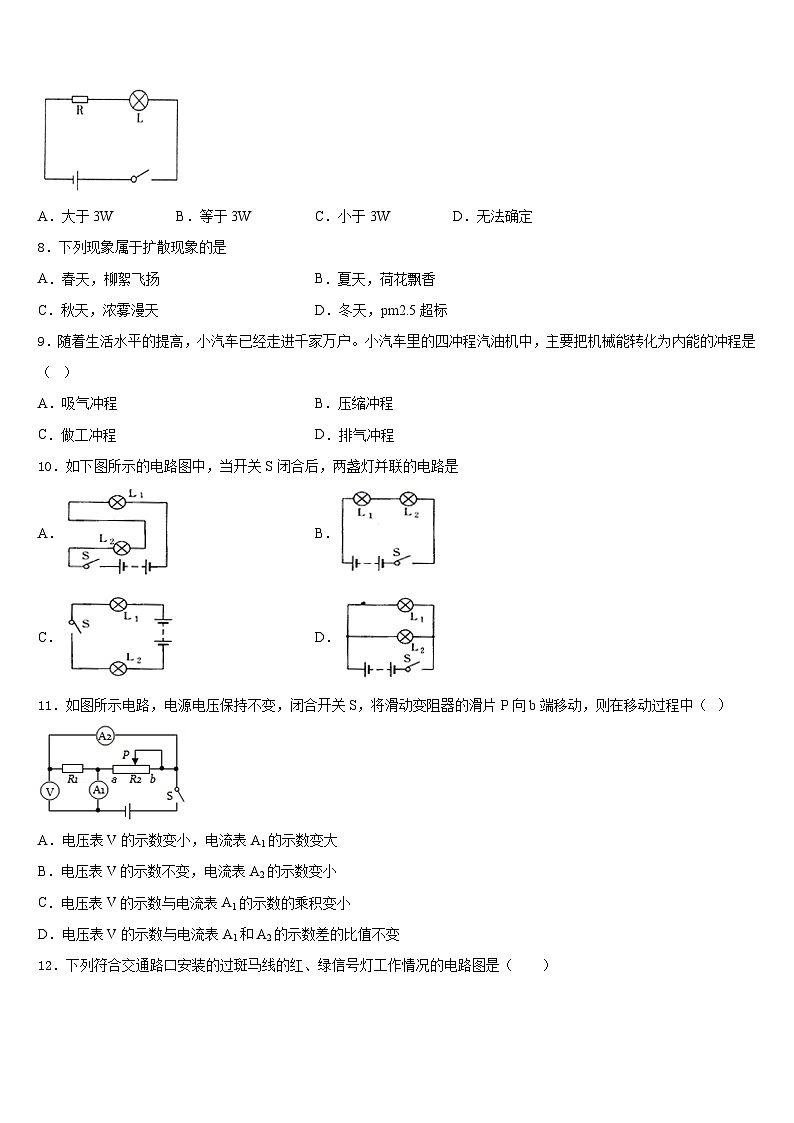

7．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“6V 6W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“6V 3W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率（不考虑温度对灯丝电阻的影响）（ ）
A．大于3WB．等于3WC．小于3WD．无法确定
8．下列现象属于扩散现象的是
A．春天，柳絮飞扬B．夏天，荷花飘香
C．秋天，浓雾漫天D．冬天，pm2.5超标
9．随着生活水平的提高，小汽车已经走进千家万户。小汽车里的四冲程汽油机中，主要把机械能转化为内能的冲程是（ ）
A．吸气冲程B．压缩冲程
C．做工冲程D．排气冲程
10．如下图所示的电路图中，当开关S闭合后，两盏灯并联的电路是
A．B．
C．D．
11．如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向b端移动，则在移动过程中（ ）
A．电压表V的示数变小，电流表A1的示数变大
B．电压表V的示数不变，电流表A2的示数变小
C．电压表V的示数与电流表A1的示数的乘积变小
D．电压表V的示数与电流表A1和A2的示数差的比值不变
12．下列符合交通路口安装的过斑马线的红、绿信号灯工作情况的电路图是（ ）
A．B．
C．D．
二、填空题（每题5分，共4题，20分）
13．用如图所示的器材来探究通电导体产生的热量与电阻的关系时，将A、B两烧瓶的锰铜合金丝和镍铬合金丝串联接入电路，其目的是控制________，随着时间增加，两瓶中煤油温度都逐渐上升，说明通电导体产生的热量与_____有关，已知镍铬合金丝比锰铜合金丝的电阻大，通电一段时间后，烧瓶_______中的煤油温度上升快（填A或B）。
14．家庭电路中的保险装置(熔丝)要_________联接在干路上，控制灯泡的开关要与灯泡_______联，各个用电器一般要_______联在电路中。
15．高速公路收费站对过往的货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（__________）
A．称重表相当于一个电压表
B．电路中的是没有作用的
C．当车辆越重时，称重表的示数越小
D．当车辆越重时，称重表的示数越大
理由：_____________________
16．冬天，人们习惯用“热水袋”捂手，这是利用_____的方式获取内能；在没有热水袋的情况下人们还习惯把双手反复摩擦让手感到温暖，这是通过_____的方式改变双手的内能，热机的_____冲程也实现了类似的能量转化。
三、实验题（共12分）
17．（4分）课堂上老师运用单摆演示动能与重力势能的相互转化,小雨看到单摆小角度不停往复摆动.
（提出问题）单摆小角度往复摆动一次的时间与哪些因素有关呢?
（猜想与假设）
猜想一:可能与摆球的质量有关;
猜想二:可能与摆动的幅度有关；
猜想三：可能与绳长有关；
（制定计划与设计实验）
为了验证猜想是否正确，他设计了如图所示的装置，用系有细线（线长L可调）的小球制作了一个单摆进行了如下探究（摆动角度均较小）：
（1）如图甲所示，用细线系住一个小球，保持细线的长度一定，使小球从A点由静止释放，改变OA（O固定悬点）的连线与竖直方向的夹角θ以改变小球摆动的幅度，测出小球在AB间往复运动一次所用的时间t与θ的关系如下表所示，由此可得出摆球小角度重庆复摆动一次的时间与摆动的幅度______（选填“有关”或“无关”）．
（2）用细线系住一铁球，改变细线的长度，使小球以较小的幅度在竖直面内CD之间摆动，用频闪相机（保持曝光时间间隔相等）拍摄小球由C运动至D的过程中的位置如图乙、丙所示（除C位置外，其余细线未画出），由此分析可知，单摆的摆长L越长，往复摆动一次的时间越______（选填“长”或“短”），由此可得出猜想_______是正确的．
（交流与应用）
（3）由表中实验记录可知，单摆来回摆动一次时间较短，直接测量摆动一次的时间误差较大，为减小误差，应_________．
（4）生活中若摆钟走慢了，应如何调整钟摆的长度？_________ ．
18．（4分）利用图甲所示的电路测量未知电阻Rx的阻值，阻值大约为5Ω．
（]）请你根据电路图用笔画线代导线，将图乙的实验电路连接完整．
（_______）
（2）闭合开关前，应将滑动变阻器的滑片置于______端（选填“A”或“B”）．
（3）闭合开关，发现电压表和电流表均无示数．小芳利用另一只完好的电压表进行检测，把电压表分别接在a、b之间和b、c之间，电压表均有示数；接在a、c之间，电压表无示数．如果电路连接完好，只有一个元件有故障，该故障是______．
（4）排除故障后，调节滑动变阻器，记录多组数据．画出了待测电阻Rx的I-U图象，如图丙所示．由图象可得Rx=______Ω．
（5）如图丁所示的实验电路图，不能够得出定值电阻Rx阻值的电路是______．
19．（4分）小明为研究动能大小与哪些因素有关设计了如图实验，让小球静止从斜面上滚下后与固定在右端的弹簧碰撞，斜面底端和平面平滑相接。
（1）实验中可以通过观察_____反映小球动能的大小；
（2）小球从斜面上自由下滑过程，速度越来越快，则小球的重力势能_____（选填“增大”或“减少” 或“不变”）
（3）小球整个运动过程中，接触面对小球的支持力_____
A．下滑过程对小球做了功，水平滚动过程没有对小球做功
B．下滑过程没有对小球做功，水平滚动过程对小球做了功
C．下滑过程和水平滚动过程都没有对小球做功
D．下滑过程和水平滚动过程都对小球做了功
（4）实验中让同一小球从斜面上不同高度滚下，当高度_____（选填“越大”或“越小”） 时，观察到弹簧被压缩得越短，说明小球动能大小与速度有关；
四、作图题（共16分）
20．（8分）学习了电路相关知识后，小明想给自家的养殖场设计一种呼叫装置，要求前后门来的客人均可呼叫，前门来的客人关闭开关，办公室的电铃响、红灯亮；后门来的客人关闭开关，办公室的电铃响、绿灯亮．请在图中帮助他画出符合要求的电路图（导线不得交叉）．
21．（8分）超人是很多同学喜欢的电影人物，某一超人模型的两只眼睛是用两个小灯泡安装而成电路在超人身体里面，这两只眼睛（小灯泡）可以同时发光，也可以让任意一个灯泡单独发光，图乙是小华连接的超人眼睛的模拟电路，班长说他连接有误，只要改变一根导线的连接就可以实现上述目的。小华想请你帮他改一改（仅改动一根导线，请在错误的导线上打“×”再用笔画线代替导线，将正确的电路连接），小华在此谢谢你了！
（_____）
五、计算题（共22分）
22．（10分）小刚同学家新买了一台电热水器，铭牌上的部分数据如下表所示
(1)热水器正常工作时的电流和电阻是多少？
(2)热水器里的水从20℃加热到40℃，吸收的热量是多少？
(3)若所消耗的电能全部转化成水的内能，要将质量和初温都相同的水加热到同样的温度需要多长时间？
23．（12分）如图甲所示的电路中，为定值电阻，R为滑动变阻器，电源电压不变。闭合开关S后，调节滑片P从a端移动到b端过程中，电流表示数I与电压表示数U的变化关系如图乙所示。求：
（1）电路中电流最小时，30s内电流通过电阻R做的功；
（2）电源电压和定值电阻；
（3）电路中电流最大时，电阻消耗的功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、B
4、C
5、D
6、C
7、A
8、B
9、B
10、D
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、电流相等 通电时间 B
14、串 串 并
15、D 见详解
16、热传递 做功 压缩
三、实验题（共12分）
17、无关 长 三 测摆动20次的时间，再算一次的 调短一些
18、见解析所示 B 滑动变阻器断路 4 B
19、弹簧的压缩量 减少 C 越大
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)40.3Ω；(2)3.36×106J；(3)
23、（1）120J；（2）24V、20Ω；（3）28.8W。
θ/度
4
6
8
10
t/秒
2.0
2.0
2.0
2.0
型号
PCD-H40II
容积
40L
额定最高温度
75℃
额定电压
220V
额定功率
1.2KW
额定内压
0.75MPa
