河北省2023-2024学年物理九上期末经典模拟试题

这是一份河北省2023-2024学年物理九上期末经典模拟试题，共24页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。

1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1.5分，共30题，45分）
1．如图所示的家用电器中，主要利用电流热效应工作的是（ ）
A．洗衣机
B．电热水器
C．电冰箱
D．笔记本电脑
2．下列说法正确的是
A．马路上尘土飞扬，表明分子在做无规则运动B．温度越高分子运动越剧烈
C．手相互摩擦发热，是靠热传递来改变内能的D．同一物体温度越高，物体内能越小
3．如图所示，几种用电器的额定功率最接近的是（ ）
A．电扇
B．电脑
C．台灯
D．电水壶

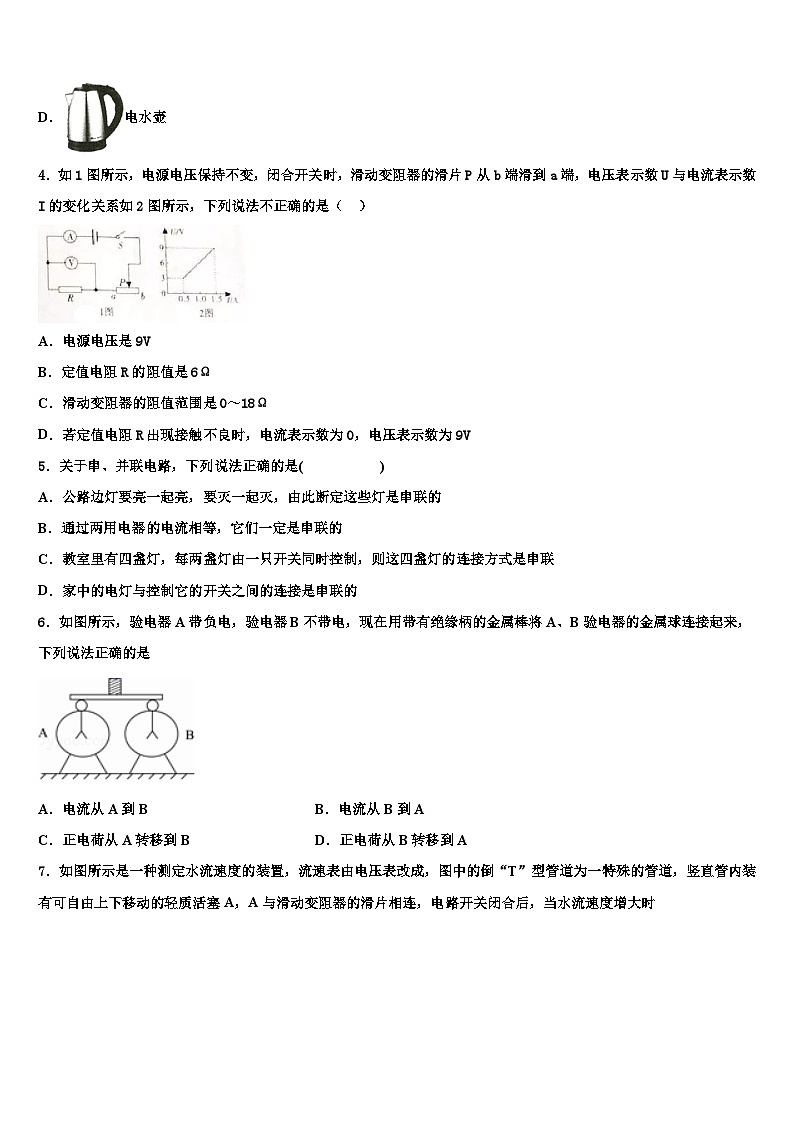

4．如1图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如2图所示，下列说法不正确的是（ ）
A．电源电压是9V
B．定值电阻R的阻值是6Ω
C．滑动变阻器的阻值范围是0～18Ω
D．若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V
5．关于串、并联电路，下列说法正确的是( )
A．公路边灯要亮一起亮，要灭一起灭，由此断定这些灯是串联的
B．通过两用电器的电流相等，它们一定是串联的
C．教室里有四盏灯，每两盏灯由一只开关同时控制，则这四盏灯的连接方式是串联
D．家中的电灯与控制它的开关之间的连接是串联的
6．如图所示，验电器A带负电，验电器B不带电，现在用带有绝缘柄的金属棒将A、B验电器的金属球连接起来，下列说法正确的是
A．电流从A到BB．电流从B到A
C．正电荷从A转移到BD．正电荷从B转移到A
7．如图所示是一种测定水流速度的装置，流速表由电压表改成，图中的倒“T”型管道为一特殊的管道，竖直管内装有可自由上下移动的轻质活塞A，A与滑动变阻器的滑片相连，电路开关闭合后，当水流速度增大时
A．活塞A下降，流速表示数变小B．活塞A下降，流速表示数变大
C．活塞A上升，流速表示数变小D．活塞A上升，流速表示数变大
8．将“12V，6W”的灯泡接入电路，若通过灯泡的电流为0.3A，则小灯泡的实际功率应
A．等于6WB．大于6WC．小于6WD．无法判断
9．小明按图甲所示的电路进行实验，当闭合开关后，两灯都正常工作，通过L2灯的电流为0.5A，电压表V1和V2的指针位置完全一样，如图乙所示，(不考虑温度对灯丝电阻的影响)则下面说法中不正确的是( )
A．L1灯的额定电压为8V，额定功率为4W
B．L1、L2两灯的电阻之比为4:1
C．L2在10min内产生的热量是3000J
D．若把两灯并联后接到某一电源上，在保证某一电灯正常发光的前提下，电路消耗的最大功率为1.25W
10．如图所示，电源电压不变，为了比较电阻R1和R2的大小，同学们分别设计了如下的电路，其中能比较出两电阻大小的电路是（ ）
A．①②B．③④C．①②③D．②③④
11．遥控器可以控制电视是利用了
A．紫外线B．可见光C．红外线D．超声波
12．下列家用电器利用电流热效应工作的是
A．电饭锅B．电视机C．电风扇D．收音机
13．如图所示为某品牌榨汁机，该榨汁机从安全的角度设置了电源开关和安全开关，当杯体扣在主机上时安全开关自动闭合，再闭合电源开关，电动机才能工作，下列电路图符合要求的是（ ）
A．B．
C．D．
14．水的比热容大于沙石的比热容．质量相等的水和沙石吸收相等的热量，若吸收的热量全部转化为内能，则沙石的
A．内能较小B．末温较高
C．内能增加的较多D．温度升高较多
15．如图所示的实验或机器均改变了物体的内能，其中与另外三个改变内能方法不同的是（ ）
A．观察水的沸腾B．空气推动塞子时，内能减少
C．空气被压缩时内能增大D．内燃机压缩冲程
16．图中能说明电动机工作原理的是（ ）
A． B． C． D．
17．如图所示，电源电压不变，当S闭合，滑动变阻器的滑片P向右移动过程中，下列说法正确的是（ ）
A．电流表示数变小B．小灯泡慢慢变暗
C．电压表示数变小D．电路总功率变小
18．如图所示是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，且由定位挡板限制只能在电阻上滑动．从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度h．已知电流增大时，电流表指针向右偏转，则
A．油面下降时，电流表指针向右偏转 B．油量表的零刻度线一定与电流表零刻度线相重合
C．油量表的刻度值从左往右是逐渐增大的 D．油箱内的油越少，流过电流表的电流越大
19．关于家庭电路下列说法正确的是
A．使用试电笔时，应接触笔尾金属体
B．空气开关自动断开，一定是某处出现了短路
C．手机充完电后可将充电器一直插在电源上
D．若遇到家用电器着火，应立即用水灭火
20．下列选项中符合安全用电要求的是
A．用湿手按已接电源的插座上的开关
B．及时更换家庭电路中绝缘皮老化、破损的导线
C．在未断开电源开关的情况下，用湿布擦拭电视机
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用
21．如图所示，对四幅图的分析正确的是
A．图甲所示的实验说明通电导线周围的磁感线是真实存在的
B．图乙所示的实验现象是电动机的工作原理
C．图丙所示的动圈式话筒是利用电磁感应原理工作的
D．图丁所示的动圈式扬声器的能量转化是将动能转化为电能
22．灯泡L与定值电阻R组成的电路如图甲,L和R的I-U图线分别为图乙中的A、B．闭合开关S,L正常发光，电路的总功率为8W,由乙图可知此时灯泡L的
A．电压为8VB．电流为0.8AC．电阻为5ΩD．功率为3W
23．在如图所示的电路中，闭合电键S，灯L不亮电压表V无示数。其电路中各处均接触良好，除灯L和电阻R中的某一个外，其余元件均完好，则下列判断中正确的是
A．一定是电阻R短路，电流表的示数变大
B．可能是电阻R断路，电流表的示数变小
C．一定是灯L断路，电流表的示数变小
D．可能是灯L短路，电流表的示数变大
24．我们日常生活中离不开电，下列有关安全用电的说法中正确的是
A．家庭电路的开关，接在零线或火线上都可以
B．放风筝时，应远离高压输电线
C．空气开关跳闸后，应立即合上
D．有人触电要先用手拉开
25．用如图所示电路研究电流跟电压的关系．为了改变定值电阻R两端电压，设计了三种方案．
甲：多节干电池串联接入MN；乙：电池与滑动变阻器串联接入MN；丙：电池先后与不同定值电阻R′串联接入MN．可行的方案是（ ）
A．仅有甲B．仅有乙
C．仅有甲、乙两种D．甲、乙、丙都可行
26．如图所示是某种灯泡的U—I关系图像，当该灯泡两端电压为8V时，通过灯泡的电流可能是（ ）
A．0.4 AB．0.6 AC．0.7 AD．1 A
27．如图所示，电源两端电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=60Ω．不考虑灯丝电阻随温度的变化，下列说法正确的是（ ）
A．S闭合后，使电压表的示数减少1V，小灯泡L两端的电压就增加1V
B．S闭合后，小灯泡L的最小实际电功率为0.5W
C．小灯泡L正常发光时，变阻器R消耗的电功率为6W
D．开关S断开时，电压表的示数为12V
28．榴莲因其果肉香甜又富有营养，被称为水果之王．榴莲被切开后，其香味将很快充满整个房间，这一现象主要说明
A．分子间存在引力B．分子间存在斥力
C．分子间有间隙D．分子在永不停息地运动
29．如图中，迅速向下压活塞硝化棉会燃烧．下图内燃机的工作过程中与该图能转化情况相同的是
A．B．C．D．
30．·如图所示的电路中．电源电压保持不变，R1为定值电阻，R2为滑动变阻器，当开关闭合后．滑动变阻器的滑片P由b端向a端滑动的过程中，下列说法正确的是：
A．电压表示数变小，电压表与电流表示数的乘积变小
B．电压表示数变大，电压表与电流表示效的比值不变
C．电流表示数变小，电压表与电流表示数的比值变大
D．电流表示数变大，电压表与电流表示数的乘积不变
二、填空题（每空1分，共10题，20分）
31．如图所示变阻器是靠改变接入电路中电阻线的______________来改变电路中的电阻，滑动变阻器上标有“50Ω 1.5A”的字样，其中1.5A 表示的意思是__________。
32．如图所示，闭合S1、S2、S3时，电压表示数为3V，电流表示数为0.5A，R1在10s内产生的热量是_____J；闭合S1、S3，断开S2时，电压表示数为2V，此时R1与R2的功率之比为_____。
33．干燥的秋天，脱下毛衣后，用手臂靠近小泡沫块，泡沫块就会粘满手臂，这是因为干燥的手臂与毛衣____后带电，而带电体具有_________的性质。
34．如图甲、乙所示，使用测电笔的方法中正确的是__________（选填“甲”或“乙”）；如图丙所示，验电器的金属箔张开，是因为___________种电荷相互排斥．
35．李丽家的电能表如图所示，则她家同时使用的用电器总功率不能超过_____W。如将某用电器单独接在该电能表上工作10min，电能表上的转盘转过了300转，那么该用电器在上述时间内消耗的电能为_________J，它的电功率是_____W。
36．汽车上的散热器用水作为冷却剂，这是利用了水的______较大的性质；在利用水冷却的过程中，水的内能会__________（选填“增大”、“减小”或“不变”）．
37．用毛皮摩擦过的橡胶棒靠近一个悬挂着的带电小球，发现橡胶棒和小球相互吸引，说明小球带_______电，电流的方向是______________________。
（选填：由橡胶棒到小球或由小球到橡胶棒）
38．某段导体两端加12V电压时，通过导体的电流为0.3A，导体的电阻是________Ω；当导体两端电压为4V时，通过导体的电流为________ A；当导体两端电压为0V时，导体的电阻是________Ω。
39．生活中有许多关于热现象的例子。烤熟的山芋香气扑鼻，该现象表明_____；两个底面平整、干净的铅柱压紧后会粘在一起，需要用一定的外力才能将它们拉开，该实验表明_______。
40．有“220V 100W”和“220V 60W”的甲、乙两盏白炽灯，灯丝较粗的是______灯，当它们串联在家庭电路中时，较亮的是______灯。当把它们并联在家庭电路中，较亮的是______灯。（选“甲”灯或“乙”灯）
三、实验题（每空1分，共2题，15分）
41．在“探究比较不同物质吸热能力”的实验中：
（1）设计实验时应运用控制变量法：
①用水和煤油做实验，应使水和煤油的___________相等；
②用电加热器加热，应用了相同的电加热器在相同时间内对外供热___________的特点；
（2）实验所需的器材有：电加热器、___________、搅拌器、天平 、电源、计时的秒表、水和煤油；
（3）实验中得到如下一组数据：
①比较分析1、3号烧杯的实验记录、可以得出的初步结论是：质量相等的不同物质，升高相同的温度，吸收的热量不同；
②比较分析1、2号烧杯的实验记录，可以得出的初步结论是：_________________；
③比较分析_________________号和_________________号烧杯的实验记录，可以得出的初步结论是：质量相等的同种物质，升高不同的温度，吸收的热量不同；
④实验说明物体吸收热量的多少不仅与物体的质量和升高的温度有关，还与_________________有关。
42．如图是研究“电流通过导体产生的热量与哪些因素有关”的实验，两个透明容器中密封着等量的空气，U形管中液面高度的变化反应密闭空气温度的变化，
（1）本次探究实验中用到了控制变量法和______法；
（2）为了探究电热与______的关系，应该选择图乙实验；
（3）图甲中10Ω和15Ω两电阻串联，是为了控制通电时间和______相同，探究电热与______的关系；
（4）通电相同的时间，甲装置中右边U型管的高度差更______（填“大”或“小”）．
四、计算题（每题10分，共2题，20分）
43．常德的冬季不像北方有集中供暖，所以本地居民常选用一些小型电暖器越冬。如图甲电暖器有“高温、中温、低温”三挡，铭牌见下表（“中温”挡功率空出），其电路原理如图乙，S是自我保护开关，当电暖器倾倒时S自动断开，切断电源保证安全。当S、S1闭合，S2断开时电暖器为“低温”挡。（R1＞R2）求：
（1）R1的阻值；
（2）“中温”挡正常工作时电路中的电流；
（3）若室内空气质量为50kg，用该电暖器的“高温”挡正常工作10min，放出热量的 50%被室内空气吸收，那么可使室内气温升高多少？（空气的比热容为1.1×103J/（kg•℃））
44．将一个标有“4V 4W”字样的小灯泡与一个“10Ω 1A”的滑动变阻器串联接入如图甲所示电路。已知电源电压为不小于2V的整数，且保持不变，灯丝电阻不变。闭合开关S，滑动变阻器的滑片P滑到距一端五分之二的位置时（可能左半部分接入电路，也可能右半部分接入电路），电流表A的示数如图乙所示。求：
(1)灯泡的电阻；
(2)电源电压；
(3)在保证电路安全的情况下，求该电路电功率的变化范围。（结果除不尽时，请保留1位小数）
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
【解析】A．洗衣机主要是把电能转化为机械能，不符合题意；
B．电热水器是把电能转化为内能，是利用电流的热效应，符合题意；
C．电冰箱主要是把电能转化为机械能，不符合题意；
D．笔记本电脑主要将电能转化为光能和声能，不符合题意。
2、B
【详解】A．的尘土飞扬，并不能够说明分子在做无规则的运动，因为尘土不是分子，而是由很多分子组成的小微粒，故A不正确；
B．温度越高，则分子运动越剧烈，故B正确；
C．手相互摩擦发热是通过做功改变内能的，C不正确；
D．同一物体温度越高，其内能应该越大，故D不正确．
3、D
【详解】A．电风扇的额定功率为左右，不符合题意；
B．笔记本电脑的额定功率为左右，不符合题意；
C．台灯的额定功率为左右，不符合题意；
D．电水壶的额定功率为左右，符合题意．
4、C
【详解】A. 如图当滑片到a端时，只有定值电阻接入电路工作，此时电压表的示数即为电源电压，图2知，最大示数为9V，即电源电压是9V，故A正确；
B. 图2知，当定值电阻两端为9V时，电流为1.5A，所以定值电阻R的阻值是：
，故B正确；
C. 根据图2，当电压表示数为3V时，电流为0.5A，根据串联电路的分压特点，得滑动变阻器两端的电压为：，所以滑动变阻器的最大阻值为：
，故滑动变阻器的阻值范围是0～12Ω，故C错误；
D. 若定值电阻R出现接触不良时，即电路断路时，电流表示数为0，此时电压表串联在电路中，能测出电源电压，所以电压表示数为9V，故D正确；
故C错误，符合题意．
5、D
【详解】A．公路边的路灯虽然串成一串，但不是串联电路，因为它们工作时互不影响，因此是并联的，此选项错误；
B．在并联电路中，用电器规格相同时，通过的电流是相同的，此选项错误；
C．教室中的日光灯，虽然每两盏灯由一只开关同时控制，但每盏灯都互不影响，所以一定是并联，此选项错误；
D．家庭电路中，某只灯泡受一个开关控制，所以这个灯泡与控制它的开关是串联的，此选项正确。
6、B
【解析】A验电器带负电荷，B不带电，拿一根绝缘柄的金属棒把A、B两个验电器连接起来，A上的部分电子经金属棒转移到B上，这时B将因多余电子带负电；故CD错误
由于电流方向跟自由电子的移动方向相反，所以电流方向是从B到A，故A错误，B正确。
7、B
【详解】电流表应串联接入电路中，电压表应并联接入电路中，故流速表应为电压表；
当水流变大时，活塞下方流速变大，压强变小变小，活塞向下移动，滑动变阻器接入电路的电阻变大，电路中的总电阻变小大，根据欧姆定律可知，电路中电流变小，根据U=IR可知定值电阻两端电压变小，根据串联电路的电压规律可知，电压示数变大，流速表示数变大。
故选B。
8、C
【解析】灯泡的额定电压：U额＝12V，灯泡的额定功率：P额＝6W；灯泡的额定电流：I额＝＝0.5A，由P＝I2R知灯泡的电流越小，电功率越小，∴当I实＜0.5A时，即：I实＜I额时P实＜P额．故选C．
用电器正常工作时的电压叫额定电压；用电器在额定电压下的功率叫额定功率．用电器实际工作时的电压叫实际电压；用电器在实际电压下的功率叫实际功率；由灯泡的额定电压和额定功率，利用I＝求出额定电流；比较额定电流与实际电流的关系，结合公式P＝I2R得出实际功率与额定功率的关系．
9、C
【详解】A．从题图中可以看出，两灯泡串联，V1测电源电压，V2测L2两端电压，而两表指针一样，说明V1选的是大量程，V2的是小量程，则V1的示数为10V；V2示数为2V；又因为串联电路两端电压等于各部分电压之和，则灯L2两端电压为2V；灯L1两端电压为：
灯L1额定功率：
故A项正确；A项不符合题意；
B．由欧姆定律得，L1、L2两灯的电阻之比为：
故B项正确；B项不符合题意；
C．由欧姆定律得，L1的电阻为：
又因为所以L2的电阻为：
L2在10min内产生的热量是：
故C项错误；C项符合题意；
D．把两灯并联后接到某一电源上，保证某一电灯正常发光，正常发光的灯只能是L2；电源电压为2V；电路消耗的最大总功率：
故D项正确；D项不符合题意；
10、D
【详解】①两电阻并联，电压表测电源的电压，电流表测量干路电流，只能测出电路的总电阻，不能求出或测出电阻R2、R1的阻值，因此无法比较两电阻阻值的大小，故①不符合题意。
②两个电阻串联，两个电压表分别测量两个电阻两端的电压，根据电压的大小就可以比较出电阻的大小，故②符合题意。
③开关闭合电路为R1的简单电路，开关断开时两电阻串联，电流表测电路中的电流，根据串联电路的特点和欧姆定律分别表示出电源的电压，利用电源的电压不变建立等式，通过比较电流之间的关系得出电阻的大小关系，故③符合题意。
④两个电阻串联，电压表V2测量电阻串联的总电压，电压表V1测量电阻R2两端的电压，根据串联电路电压的规律，电阻R1两端的电压等于电压表V2和V1的示数之差，这样就可以得到两个电阻两端的电压，根据电压的大小就可以比较电阻的大小，故④符合题意。
故选：D。
11、C
【解析】遥控器发射的是看不见的光，红光和紫光都是可见光．紫外线常用杀毒、验钞、合成V D 等等．红外线常用电视机遥控、夜视仪、热谱仪等等．
故选C．
12、A
【详解】电视机主要是把电能转化为声能和光能，电风扇主要是把电能转化为机械能，收音机主要是把电能转化为声能，只有电饭锅是把电能转化为内能，是利用电流的热效应。
故选A。
13、A
【分析】串联的各电路元件相互影响，不能独立工作；并联的各电路元件互不影响，能独立工作；根据题意确定两开关与电动机的连接方向，然后分析电路图答题。
【详解】A．由图可知，S1与S2串联，把杯体放在主机上时，S2闭合，但因电源开关S1还没闭合，电动机仍不能工作，只有S1与S2同时闭合时，电动机才能启动，故A项符合题意；
B．由图可知，两个开关是并联的，只要闭合任意一个开关电路都能接通，电动机就会启动，故B项不符合题意；
C．当把杯体放在主机上时，S2闭合，电路已经接通，电动机工作，再闭合S1时，会造成电源短路，故C项不符合题意；
D．当把杯体放在主机上时，S2闭合会造成电源短路，故D项不符合题意。
14、D
【解析】由吸热公式可知，质量相同的不同物质，吸收相同的热量，比热容大的温度升高少，比热容小的温度升高多．
【详解】A、由于水和砂石在吸收热量前其内能大小不确定，所以水和砂石吸收相等的热量后水和砂石的内能大小还是不确定，故A错误．
B、由水和砂石的初温不确定，所以水和砂石的末温也不确定，故B错误；
C、水和砂石吸收相等的热量，所以水和砂石的增加的内能是相同的，故C错误；
D、质量相同的水和砂石，因为水的比热容大于砂石的比热容，吸收相同的热量后，由可知，砂石的温度升高的多，水的温度升高较少，故D正确．
故选D．
15、A
【详解】改变内能的两种方法：做功和热传递．选项A是通过热传递的方式改变内能，改变了水的温度；选项B、C、D是通过做功的方式改变内能，A符合题意．
16、D
【详解】A．A图中，闭合开关，当导体做切割磁感线运动时，电流表的指针会发生偏转，即会产生感应电流，这是电磁感应现象，是发电机的原理，A不符合题意；
B．B图是奥斯特实验，验证的是电流的磁效应，揭示了电与磁之间的关系，B不符合题意；
C．C图是用来研究电磁铁磁性强弱因素的实验，C不符合题意；
D．D图中，当闭合开关后，磁场中的导体会受力而动，即通电导线在磁场中受到力的作用，电动机就是根据此原理制成的，D符合题意。
故选D。
17、C
【详解】由电路实物连接图可知，闭合开关后，灯泡和电阻串联，电压表测量滑动变阻器接入阻值部分的两端电压；滑动变阻器的滑片P向右移动过程中，变阻器接入阻值变小，电路电流变大，电流表示数变大，电灯泡慢慢变亮，根据可知电路总功率变大；根据串联分压特点，变阻器分压能力变弱，即电压表示数变小；故C正确，ABD错误。
故选C。
18、C
【解析】由图知道，当油面降低时，浮标下降，浮标推动指针上移，即滑动变阻器R连入电路的电阻变大，此时电流变小，电流表指针向左偏转，故A错误；当油箱内一点油也没有时，油量表的示数为0时，由图知道，此时整个电路中还有电流，即电流的示数不为0，所以，油量表的零刻度线一定不与电流表零刻度线相重合，故B错误；当油面越高时，电路电流变大，所以，油量表的示数越大；又因为电流增大时电流表指针向右偏转，即越往右示数越大，故C正确；油箱内的油越少时，浮标推动指针上移，滑动变阻器R连入电路的电阻变大，电路中的电流变小，故D错误，故选C。
19、A
【详解】A．使用试电笔时应接触笔尾金属体，使火线、试电笔、人体、大地形成通路。故A正确。
B．空气开关自动断开，说明电流过大。电流过大的原因可能是发生了短路，也可能是总功率过大。故B错误。
C．手机充完电后，充电器插在电源上仍然会消耗电能。故C错误。
D．由于水是导体，所以家用电器着火，不能用水灭火。故D错误。
20、B
【详解】A．不纯净的水容易导电，用湿手按已接电源的插座上的开关，容易发生触电事故，故A不符合安全用电要求．
B．电线的绝缘皮老化、破损时应及时更换，否则容易发生触电事故，故B符合安全用电要求．
C．湿布是导体，在未断开电源开关的情况下，用湿布擦拭电视机容易发生触电事故，故C不符合安全用电要求．
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，没有接地保护，容易引发触电事故，故D不符合安全用电要求．
21、C
【解析】A图演示的是奥斯特实验，即说明通电导线周围存在着磁场，而不是磁感线是真实存在的，故错误；B图中没有电源，当金属棒做切割磁感线运动时，会产生电流，即发生电磁感应现象，是发电机的原理，故错误；C图中，动圈式话筒中没有电源，是利用电磁感应原理工作的，故正确；D图中的动圈式扬声器工作时，消耗电能，产生机械，是电能转化为机械能，故错误，故选C。
22、D
【详解】图甲中灯泡和电阻串联，已知L—和R的I—U图线分别为图乙中A、B;
闭合开关S，要求总功率为8W，因串联电路各处电流都相等，根据图像可知，在电流为1.0A时，灯泡两端的电压为3V，定值电阻两端的电压为5V，此时电路两端的电压为8V，此时电路的总功率P=UI=8V0.1A=8W，满足题中的要求，通过灯泡的电流IL=1A．故AB错误；根据欧姆定律可得，此时灯的电阻为RL=3．故C错误；此时灯泡的功率为：PL=ULI=3V1A=3W．故D正确．
23、C
【详解】A．若电阻R短路，则电压表的示数将为零，此时灯L发光，电流表示数变大，与现象中灯L不亮不符，故A错误；
B． 如果电阻断路，电压表串联在了电路中，则电压表V有示数，会接近电源电压，故B错误；
C．如果灯泡灯L断路，电路中的其它元件都将无法工作，电路中的无电流，则电流表、电压表无示数；故C正确；
D．如果灯泡灯L短路，电压表测的是电源电压，应该有示数才对，故D错误。
24、B
【解析】A．电灯的开关接在了零线上时，即使断开，电灯或其他用电器仍带电，易发生触电事故，故A错误；
B．安全用电的原则：不接触低压带电体，不靠近高压带电体；在高压线附近放风筝，有可能会发生触电事故，所以应远离高压电线，故B正确；
C．因为电路有短路或用电器总功率过大，空气开关才跳闸，所以应先检修，检查没有问题后再使空气开关复位，故C错误；
D．人体是导体，所以有人触电不要先直接用手拉开，应先切断电源，故D错误。
25、D
【详解】研究电流跟电压的关系时，由控制变量法知道，需要控制电阻的阻值不变，改变电阻两端的电压，则
甲：多节干电池串联接入MN时，改变干电池串联的节数时电源的电压发生变化，R两端的电压发生变化，故方法可行；
乙：电池与滑动变阻器串联接入MN时，当移动滑动变阻器滑片P时，可以改变接入电路中的电阻，从而改变电路中的电流和R两端的电压，故方法可行；
丙：电池先后与不同定值电阻R′串联接入MN，定值电阻R′的阻值不同，分得的电压不同，定值电阻R两端的电压不同，故方法可行；
综上所述，甲、乙、丙三种方案均可行．
26、C
【详解】由灯泡的U—I关系图象可知，当该灯泡两端电压为5V时，通过的电流为0.5A，由R=得到此时灯丝电阻为10Ω；当该灯泡两端电压为10V时，通过的电流为0.8A，由R=得到此时灯丝电阻为12.5Ω；由图象可知，灯丝电阻随灯泡两端电压的增大而增大，当该灯泡两端电压为8V时，灯丝电阻在10Ω和12.5Ω之间。
A．当该灯泡两端电压为8V时，若通过的电流为0.4A，则灯丝电阻
R==20Ω，
故A不符合题意；
B．当该灯泡两端电压为8V时，若通过的电流为0.6A，则灯丝电阻
R=≈13.3Ω，
故B不符合题意；
C．当该灯泡两端电压为8V时，若通过的电流为0.7A，则灯丝电阻
R=≈11.4Ω，
故C符合题意；
D．当该灯泡两端电压为8V时，若通过的电流为1A，则灯丝电阻
R==8Ω，
故D不符合题意。
27、D
【详解】A．由图可知，小灯泡L与滑动变阻器串联，电压表测小灯泡L两端的电压．故A错；
B．由于小灯泡L上标有“6V 3W”，小灯泡L的电阻为RL=12Ω， S闭合后，电路中的最小电流为
I最小=
则由电功率P =I2R，把数据代入可得，小灯泡L的最小实际电功率为0.33W．故B错；
C．由串联分压U=U1+U2可知，小灯泡L正常发光时，变阻器R两端的电压为6V，小灯泡L与滑动变阻器串联，通过它们的电流相等，由电功率P=UI可知，它们消耗的电功率也相等，都是3W，故C错；
D．开关S断开时，电压表串联到电路中，测电源电压，示数为12V，故D正确。
28、D
【详解】由于其香味扩散到整个的房间，是扩散现象，扩散现象说明分子是在不停在运动的，D是正确的．
29、B
【解析】图中，迅速向下压活塞，活塞的机械能转化为筒内空气的内能；
A、进气门打开，排气门关闭，活塞向下运动，是吸气冲程，没有能量转化，故不符合题意；
B、两个气门都关闭，活塞向上运动，是压缩冲程，将机械能转化为内能，故符合题意；
C、两个气门都关闭，活塞向下运动，是做功冲程，将内能转化为机械能，故不符合题意；
D、排气门打开，进气门关闭，活塞向上运动，是排气冲程，没有能量转化，故不符合题意．
故选B.
30、B
【详解】电源电压保持不变，当开关闭合后．滑动变阻器的滑片P由b端向a端滑动的过程中，滑动变阻器的电阻变小，电路中的总电阻变小，根据欧姆定律知，电路中的总电流变大，电流表示数变大；定值电阻上的电压变大，但电压表与电流表的比值不变，为电阻电阻阻值，故正确为B。
二、填空题（每空1分，共10题，20分）
31、长度 允许通过的最大电流是1.5A
【详解】[1]滑动变阻器是靠改变接入电路中电阻线的长度来改变电路中的电阻，从而改变电路中的电流；
[2]滑动变阻器铭牌上标有“50Ω 1.5A”字样，表示了变阻器的最大阻值为50Ω，允许通过的最大电流是1.5A。
32、15 2：1
【解析】（1）由图知，闭合S1、S2、S3时，只有R1连入电路中，电压表测电源电压，电流表测电路中电流，由Q＝W＝UIt计算R1在10s内产生的热量；（2）闭合S1、S3，断开S2时，两电阻串联，电压表测R1两端电压，由串联电路特点可知R2两端电压，再由P＝UI可得两电阻的功率比。
【详解】由电路图可知：闭合，，时，只有接入电路，此时电压表示数为3V，电流表示数为0.5A，即：U＝，，10s内电流产生的热量Q＝U； 闭合，，断开时，、串联，电压表测两端电压，示数为2V，则两端电压为：,此时与的功率之比为.
33、摩擦 吸引轻小物体
【详解】[1][2]干燥的秋天脱毛衣时，手臂与毛衣因摩擦而带电，而带电体具有吸引轻小物体的性质，所以手臂靠近小泡沫块，泡沫块就会粘满手臂。
34、甲 同
【解析】使用测电笔的正确方法是必须接触笔尾的金属体，故甲正确， 验电器的金属箔张开，是因为同种电荷相互排拆.
35、2200 3.6×105 600
【详解】[1]由图知道，电能表的工作电压是220V，允许通过的最大电流为10A，所以，他家同时使用的用电器总功率最大是：
P=UI=220V×10A=2200W；
[2]“3000r/kW•h”表示每消耗1kW•h的电能，电能表的转盘转3000转，电能表的转盘转300转时，该用电器消耗的电能是：
；
[3]由知道，该用电器的电功率是：
。
36、比热容； 增大
【详解】汽车发动机工作过程中，会产生很多热量，这些热量若不及时带走会影响机器的正常工作；与其它液体比较，水的比热容大，在质量和升高的温度相同时，由公式Q=cm△t知道，水吸收的热量多，冷却效果最好；改变物体内能的方法有：做功和热传递；汽车发动机开始工作一段时间后，水的内能会增加，这是由于散热器中的水从发动机上吸取热量导致的，所以这是通过热传递方式来改变内能的．
37、正 由小球到橡胶棒
【详解】[1]用毛皮摩擦橡胶棒过程中电子由毛皮转移到橡胶棒，即橡胶棒带负电荷，轻质小球靠近橡胶棒，相互吸引，则小球带正电。
[2]橡胶棒与小球接触时，电子由橡胶棒到小球，物理学中将正电荷定向移动的方向规定为电流的方向，故瞬间电流方向是由小球到橡胶棒。
38、40 0.1 40
【详解】[1]由I=可得，导体的电阻：
R===40Ω；
[2][3]因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，所以，当导体两端电压为4V时或导体两端电压为0V时，导体的电阻仍为40Ω不变；
当导体两端电压为4V时，通过导体的电流：
I'== =0.1A。
39、分子在不停的做无规则运动 分子之间存在引力
【详解】[1]烤熟的山芋香气扑鼻，是因为山芋的香味分子扩散到空气中，这种现象说明了分子在不停的做无规则的运动；
[2]两个底面平整、干净的铅柱压紧后会粘在一起，需要用一定的外力才能将它们拉开，是因为当分子相互靠近时分子间存在着相互作用的引力，该实验表明：分子之间存在引力。
40、甲 乙 甲
【详解】[1]由知道，两个用电器的电压相同时，功率越大，电阻就越小，所以，标有“220V 100W”和“220V 60W”的甲、乙两盏白炽灯中，甲灯的电阻小于乙灯的电阻，又因为在灯丝的材料相同，长度相同时，灯丝的电阻与横截面积成反比，所以甲灯的灯丝电阻小，即灯丝就较粗。
[2]当把两盏灯串联220伏特的电路中时，由于串联电路电流相等，乙的电阻大于甲的电阻，由P=I2R知道，电阻越大，实际功率越大，故乙的实际功率大于甲的实际功率，即乙灯较亮。
[3]由公式当把它们并联在家庭电路中，电压相等，标有“220V 100W”和“220V 60W”的甲、乙两盏白炽灯中，甲灯的电阻小于乙灯的电阻，较亮的是甲灯。
三、实验题（每空1分，共2题，15分）
41、质量和初温 相同 温度计 质量不同的相同物质，升高相同的温度，吸收的热量不同 3 4 种类
【详解】(1)[1]要探究物质的比热容，需要控制物质的质量和加热时间相同，比较温度的变化情况，所以要使水和煤油质量和初温相同，并用相同的加热器加热相同的时间。
[2]根据转换法，相同的加热器在相同时间内供热是相同的。
(2)[3]实验中需要用天平测质量、温度计测温度。
(3)[4]1、2号烧杯的液体种类都是水，初温和末温即升高的温度相同，质量不同，加热时间即吸收的热量不同，所以可以得出质量不同的相同物质，升高相同的温度，吸收的热量不同。
[5][6]3、4号烧杯中的液体种类都是煤油，初温相同，末温不同，即升高的温度不同，而加热时间不同即吸收的热量不同。所以说明了质量相等的同种物质，升高不同的温度，吸收的热量不同。
[7]1、3号烧杯中的液体种类不同，初温、末温、液体的质量都相同，但加热时间即吸收的热量不同，说明了物体吸收热量的多少还与物体的种类有关。
42、转换法 电流 电流 电阻 大
【详解】（1）如图乙中，探究电流产生的热量跟电流关系，应控制电阻和通电时间不变；如图甲中，探究电流产生热量跟电阻关系时，控制通电时间和电流不变，故用到了控制变量法；而气体温度的变化是通过液面高度差的变化来反映的，用到了转换法；
（2）乙图中，两密闭容器中两个电阻相等，通电时间相等，所以乙图探究电流产生的热量与电流的关系；
（3）图甲中，两密闭容器中10Ω和15Ω两电阻串联，通电时间和通过的电流都相等，所以可以探究电流产生的热量和电阻的关系；
（4）图甲中，通电时间相同，电流相同，由可知，电阻越大，产生的热量越多，所以右侧透明容器产生的热量多，容器内气体的压强大，右侧U形管中液面的高度差比左侧的大．
四、计算题（每题10分，共2题，20分）
43、 (1)110Ω；(2)5.5A；(3)9℃。
【详解】(1)当S、S1闭合，S2断开时，R1单独接入电路，此时电路中电阻最大，功率最小，电暖器为“低温”挡，R1的阻值：
R1==110Ω；
(2)闭合S1为“低温”挡，R1单独接入电路；单独闭合S2为“中温”挡，S1、S2同时闭合，R1、R2并联，总电阻最小，根据P=可知电暖气处于高温，
P中温=P高温-P低温=1650W-440W=1210W；
“中温档”正常工作时的电流：
I2==5.5A；
(3)电暖器的“高温”挡正常工作10min，放出的热量：
W=P高温t=1650W×10×60s=9.9×105J；
空气吸收的热量：
Q吸=ηW=50%×9.9×105J=4.95×105J，
房间空气升高的温度：
Δt==9℃。
答：(1)R1的电阻是11Ω；
(2)电暖器“中温”挡正常工作时的电流是5.5A；
(3)可使此房间的空气温度升高9℃。
44、 (1)4Ω；(2)4V；(3)1.1W~2.4W。
【分析】(1)由可得灯泡的电阻；
(2)由电路图知，灯与变阻器串联，电流表测电路中电流，根据变阻器规格确定电流表量程，从而得到电路中电流；再根据串联电路特点和欧姆定律计算电源电压；
(3)在保证电路安全的情况下，根据串联电路特点和电功率公式计算电路电功率的变化范围。
【详解】(1)已知灯泡的额定电压和额定功率，由可得灯泡的电阻：
；
(2)由电路图知，灯与变阻器串联，电流表测电路中电流；串联电路中电流处处相等，若电流表使用0-3A量程，由图乙知电流表示数为2A，大于变阻器允许通过最大电流，所以电流表使用的是0-0.6A量程，电流中电流为0.4A，滑动变阻器的滑片P滑到距一端五分之二的位置，若距左端五分之二，接入阻值：
，
由欧姆定律可得电源电压：
，
若变阻器滑片距右端五分之二，此时接入电路的阻值：
，
由欧姆定律可得电源电压：
，
因为电源电压为不小于2V的整数，所以电源电压为4V；
(3)当滑片在右端时，变阻器连入阻值最大，电路中电流最小，由串联电路特点和欧姆定律可得电路中最小电流：
，
所以电路中最小功率：
，
由知灯泡正常发光电流：
，
而电流表使用的是0-0.6A量程，为保证电路安全所以电路中最大电流，则电路中最大功率：
，
即电路电功率的变化范围为1.1W~2.4W。
答：(1)灯泡的电阻为4Ω；(2)电源电压为4V；(3)在保证电路安全的情况下，该电路电功率的变化范围是1.1W~2.4W。
烧杯号
液体
质量m/g
初温t1/°C
末温t2/°C
加热时间t/min
1
水
300
20
30
12.3
2
水
120
20
30
6.2
3
煤油
300
20
30
6.1
4
煤油
300
20
25
3.1
XX牌电暖器
额定电压
220V
额定功率
低温挡
440W
中温挡
高温挡
1650W
频率
50Hz
