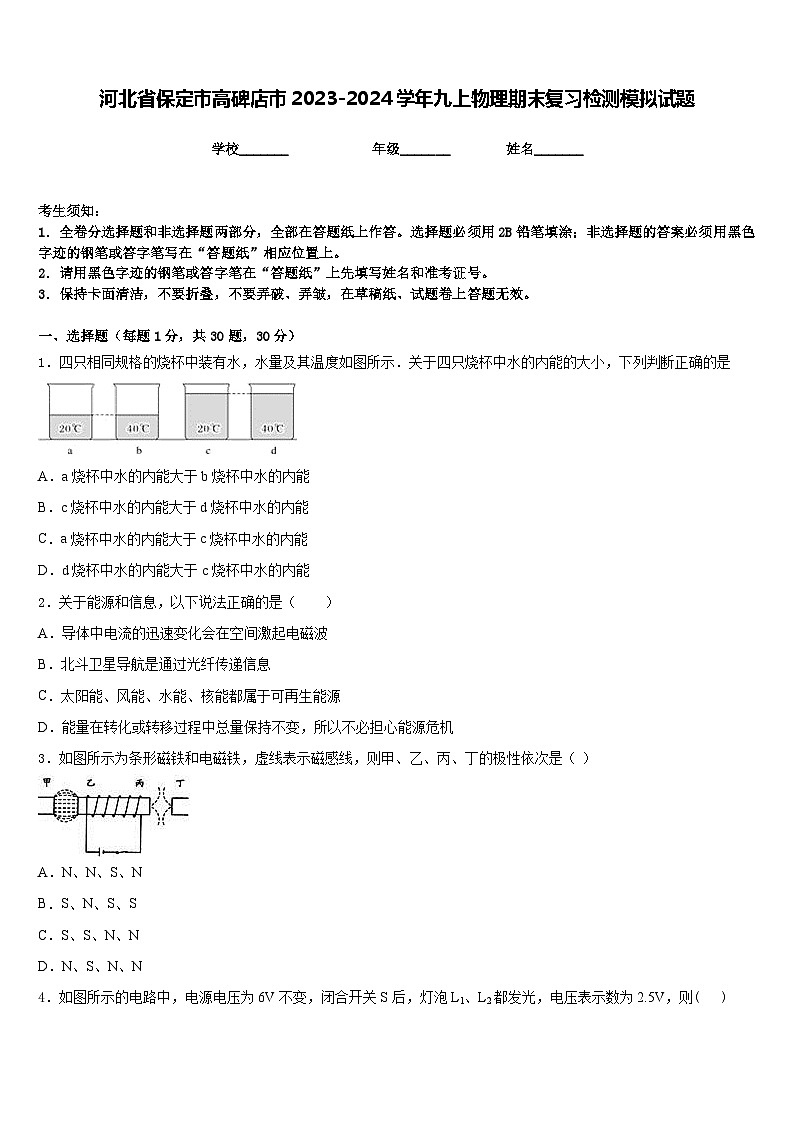

河北省保定市高碑店市2023-2024学年九上物理期末复习检测模拟试题含答案

这是一份河北省保定市高碑店市2023-2024学年九上物理期末复习检测模拟试题含答案，共8页。

学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．四只相同规格的烧杯中装有水，水量及其温度如图所示．关于四只烧杯中水的内能的大小，下列判断正确的是
A．a烧杯中水的内能大于b烧杯中水的内能
B．c烧杯中水的内能大于d烧杯中水的内能
C．a烧杯中水的内能大于c烧杯中水的内能
D．d烧杯中水的内能大于c烧杯中水的内能
2．关于能源和信息，以下说法正确的是（ ）
A．导体中电流的迅速变化会在空间激起电磁波
B．北斗卫星导航是通过光纤传递信息
C．太阳能、风能、水能、核能都属于可再生能源
D．能量在转化或转移过程中总量保持不变，所以不必担心能源危机
3．如图所示为条形磁铁和电磁铁，虚线表示磁感线，则甲、乙、丙、丁的极性依次是（ ）
A．N、N、S、N
B．S、N、S、S
C．S、S、N、N
D．N、S、N、N
4．如图所示的电路中，电源电压为6V不变，闭合开关S后，灯泡L1、L2都发光，电压表示数为2.5V，则( )
A．灯L1两端电压为2.5V
B．灯L2两端电压为2.5V
C．灯L1两端电压为3.5V
D．灯L2和电源两端电压之和为3.5V
5．如图所示为四冲程内燃机四个冲程的示意图，箭头表示活塞的运动方向．请你结合气门位置做出判断，其正确的工作顺序是
A．甲丁乙丙B．乙丙丁甲C．丙甲乙丁D．丁甲丙乙
6．下图是四冲程内燃机某个冲程的示意图．根出图中活塞和曲轴的位置、进气门和排气门的开闭情况，可以判断该冲程是
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
7．白炽灯长期使用后，钨丝会变细，变细后的钨丝与原来相比 ( )
A．熔点变低B．密度变小C．比热容变大D．电阻变大

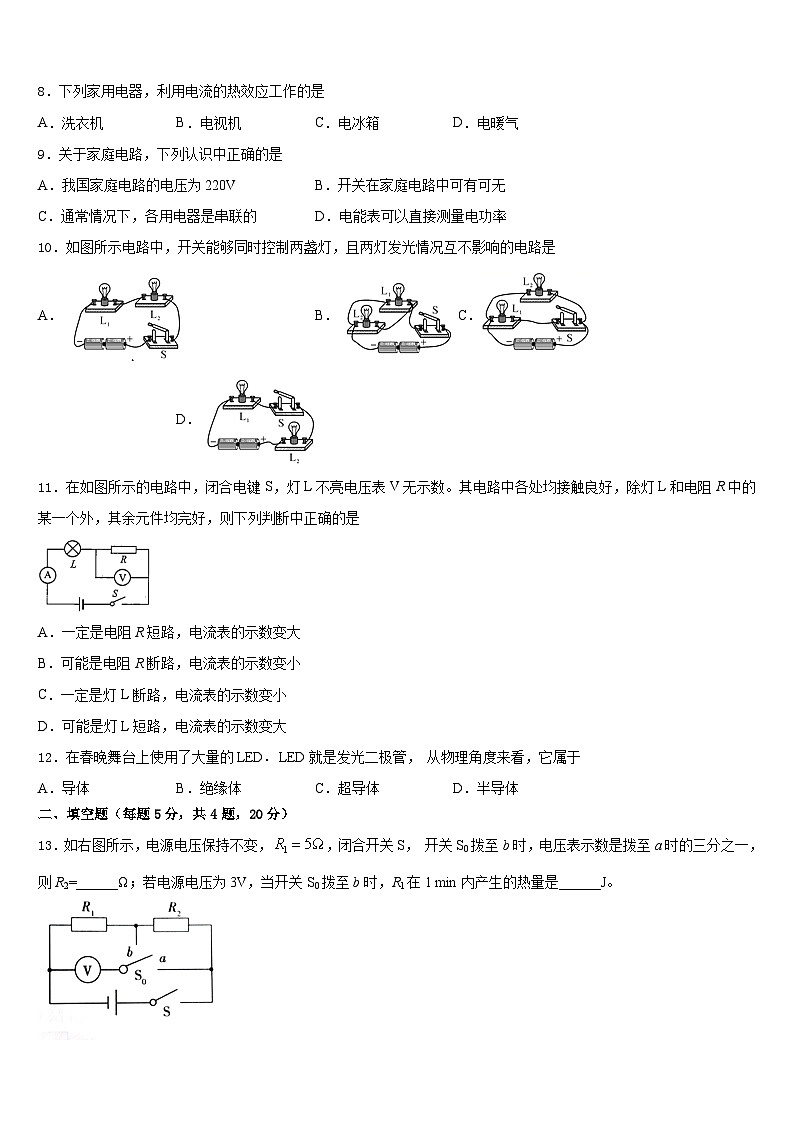

8．下列家用电器，利用电流的热效应工作的是
A．洗衣机B．电视机C．电冰箱D．电暖气
9．关于家庭电路，下列认识中正确的是
A．我国家庭电路的电压为220VB．开关在家庭电路中可有可无
C．通常情况下，各用电器是串联的D．电能表可以直接测量电功率
10．如图所示电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是
A．B．C．D．
11．在如图所示的电路中，闭合电键S，灯L不亮电压表V无示数。其电路中各处均接触良好，除灯L和电阻R中的某一个外，其余元件均完好，则下列判断中正确的是
A．一定是电阻R短路，电流表的示数变大
B．可能是电阻R断路，电流表的示数变小
C．一定是灯L断路，电流表的示数变小
D．可能是灯L短路，电流表的示数变大
12．在春晚舞台上使用了大量的LED．LED就是发光二极管， 从物理角度来看，它属于
A．导体B．绝缘体C．超导体D．半导体
二、填空题（每题5分，共4题，20分）
13．如右图所示，电源电压保持不变，，闭合开关S， 开关S0拨至b时，电压表示数是拨至a时的三分之一，则R2=______Ω；若电源电压为3V，当开关S0拨至b时，R1在1 min内产生的热量是______J。
14．如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1和R2两端得到电压分别为____V和_____V．
15．如题图所示，是某实验小组设计的低压可调亮度台灯的电路。电源电压U保持不变，滑动变阻器的最大阻值是10Ω，闭合开关，滑片P在a端时电流表示数为0.6A．当滑片P在b端时电流表示数为1.5A，小灯泡正常发光。则实验中电源电压是_____V，小灯泡的额定功率为_____W；滑片P在a端时电路每分钟消耗的电能为_____J。
16．刚做好了鱼，满屋子都是鱼的香味，这是_______现象，且这种香味比鱼凉的时候更容易被我们闻到，这说明___________越高，分子热运动越剧烈。
三、实验题（共12分）
17．（4分）如图所示，是“探究磁场对通电导线的作用”的实验装置。当闭合开关S时，导线ab中自由电子定向移动的方向是____(选填“从a到b”或“从b到a”)，导线ab受到磁场力的作用而向右运动；现在，如果只将磁场方向变为与原来方向相反，那么导线ab将向____运动；如果同时将电流方向和磁场方向变为与原来方向相反，那么导线ab将向____运动(选填“左”或“右”)。为了探究“磁场对通电导线作用力的大小与电流大小是否有关”，请你根据图所示的实验装置，设计实验进行研究，简述你的实验方案:____。
18．（4分）为了探究并联电路的电流规律，同学设计了如图所示的电路进行实验：
（1）刘扬小组实验试触时电流表的指针扫过有刻度的地方，偏转到右侧没有刻度的地方（如图所示），出现这种情况的原因是电流表的_________________________．
（2）纠正了实验操作的错误后，刘扬小组顺利进行了实验得出了并联电路的电流规律是干路电流等于各支路电流之和．张洪小组的实验中记录的数据见上表，也得出实验结论．请你分析张洪小组实验方案的不足_________________．
（3）为了验证结论的普遍性，张洪小组采用了更换不同规格的小灯泡的方法进行实验，他还可以采用的方法是_____________．
19．（4分）小岩利用“伏安法”测量定值电阻R的阻值。
（1）请你添加一条导线，将图甲的实物图补充完整；
（_____）
（2）实验前，应_____开关，把图甲中滑动变阻器的滑片P置于最_____（选填“左”或“右”）端；
（3）检查电路连接正确后，闭合开关S，滑动变阻器的滑片P滑动到某一位置时，电压表的示数如图乙，电流表的示数如图丙，则电压表的示数为_____V，电流表的示数为_____A，电阻R的阻值为_____Ω。
四、作图题（共16分）
20．（8分）用笔画线代替导线，把图中的三孔插座、电灯及控制电灯的开关接到电路上。
21．（8分）为使电路正常工作，请在图中恰当位置填入电流表或电压表．
（____）
五、计算题（共22分）
22．（10分）体积为的铝球浸没在水中．求铝球受到的浮力．
23．（12分）多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎。图是某品牌养生壶简化电路图，开关 S2 可以断开、接 A、接 B。[c 水= 4.2×103 J/（kg·℃）]
（1）开关 S1、S2 处于什么状态，养生壶处于低温档，说明判断依据。
（2）养生壶处于中温档工作时，求电路中的电流大小。
（3）求 R2 的阻值。
（4）在标准大气压下，使用高温档正常加热，将质量为1kg、初温是 12℃的一壶水烧开，用了 7min，求水吸收的热量和养生壶高温档的加热效率。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、A
3、B
4、A
5、D
6、A
7、D
8、D
9、A
10、B
11、C
12、D
二、填空题（每题5分，共4题，20分）
13、10 12
14、4.8 1.2
15、6 5.4 216
16、扩散 温度
三、实验题（共12分）
17、从a到b 左 右 保持磁铁的磁性强弱、导线ab在磁场中的位置不变，移动滑动变阻器的滑片P，改变电路中的电流大小，观察两次导线ab的运动快慢，如果快慢不同，说明与电流大小有关，如果快慢相同说明与电流大小无关
18、电流表的量程选小了 只进行一次实验，实验次数太少，不具有普遍性 更换电压不同的电源
19、 断开 左 2.6 0.26 10
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、9.8牛
23、（1）S1断开，S2接A时，为低温档；因为此时电阻R1、R2串联，电路中的总电阻最大，总功率最小； （2）2.5A （3）88Ω （4）3.696×105J 80%
电流I1/A
电流I2/A
电流I/A
第一次测量
0.16
0.24
0.40
项 目
参数
额定电压（V）
220
低温档功率（W）
275
中温档功率（W）
550
高温档功率（W）
1100
