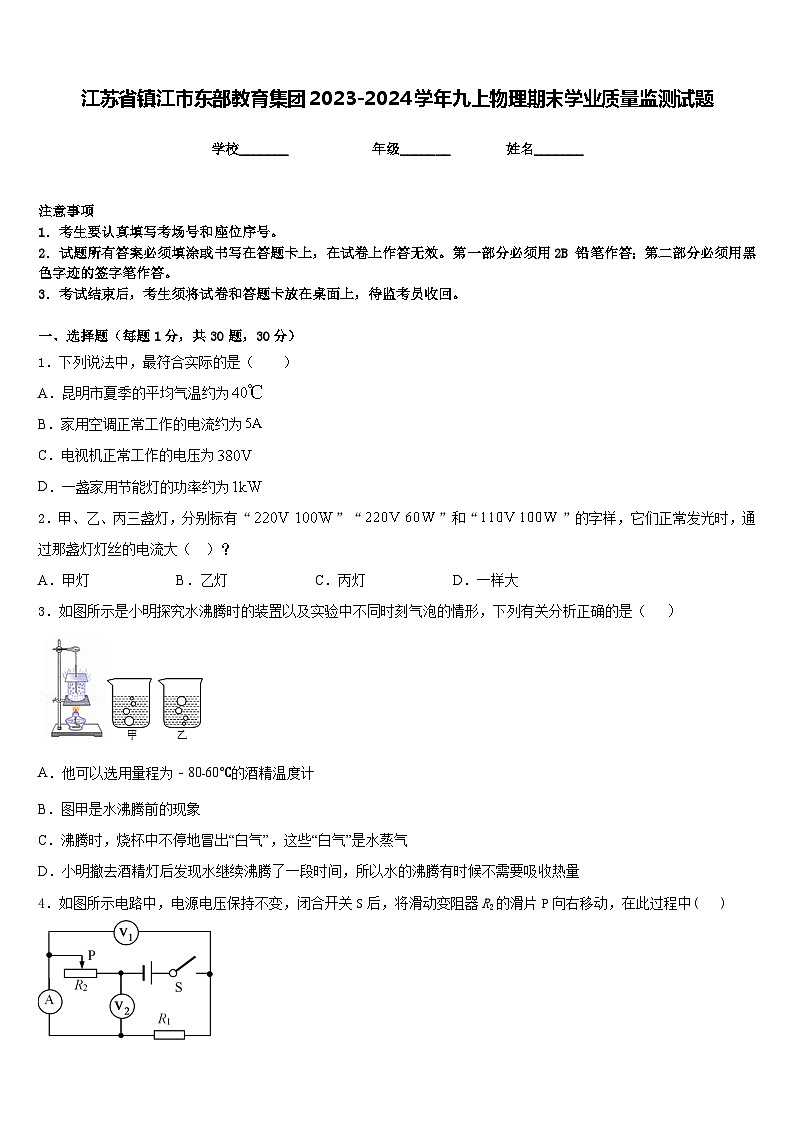

江苏省镇江市东部教育集团2023-2024学年九上物理期末学业质量监测试题含答案

这是一份江苏省镇江市东部教育集团2023-2024学年九上物理期末学业质量监测试题含答案，共8页。试卷主要包含了考生要认真填写考场号和座位序号，下列材料中，属于导体的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．下列说法中，最符合实际的是（ ）
A．昆明市夏季的平均气温约为
B．家用空调正常工作的电流约为
C．电视机正常工作的电压为
D．一盏家用节能灯的功率约为
2．甲、乙、丙三盏灯，分别标有“”“”和“”的字样，它们正常发光时，通过那盏灯灯丝的电流大（ ）？
A．甲灯B．乙灯C．丙灯D．一样大
3．如图所示是小明探究水沸腾时的装置以及实验中不同时刻气泡的情形，下列有关分析正确的是（ ）
A．他可以选用量程为﹣80﹣60℃的酒精温度计
B．图甲是水沸腾前的现象
C．沸腾时，烧杯中不停地冒出“白气”，这些“白气”是水蒸气
D．小明撤去酒精灯后发现水继续沸腾了一段时间，所以水的沸腾有时候不需要吸收热量
4．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中( )
A．电流表A示数变大，电压表V2示数变小
B．电流表A示数变大，电压表V1示数变小
C．电压表V1示数变小，电压表V2示数变大
D．电压表V1示数不变，电压表V2示数变小

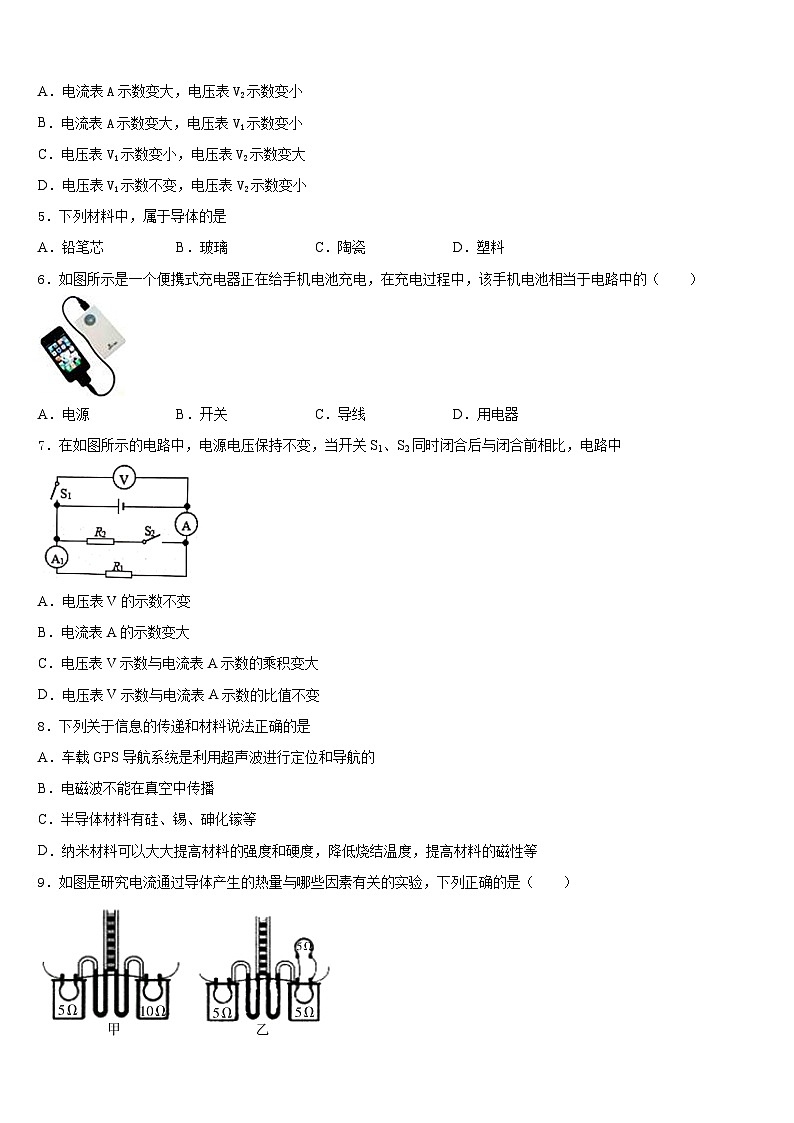

5．下列材料中，属于导体的是
A．铅笔芯B．玻璃C．陶瓷D．塑料
6．如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的（ ）
A．电源B．开关C．导线D．用电器
7．在如图所示的电路中，电源电压保持不变，当开关S1、S2同时闭合后与闭合前相比，电路中
A．电压表V的示数不变
B．电流表A的示数变大
C．电压表V示数与电流表A示数的乘积变大
D．电压表V示数与电流表A示数的比值不变
8．下列关于信息的传递和材料说法正确的是
A．车载GPS导航系统是利用超声波进行定位和导航的
B．电磁波不能在真空中传播
C．半导体材料有硅、锡、砷化镓等
D．纳米材料可以大大提高材料的强度和硬度，降低烧结温度，提高材料的磁性等
9．如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列正确的是（ ）

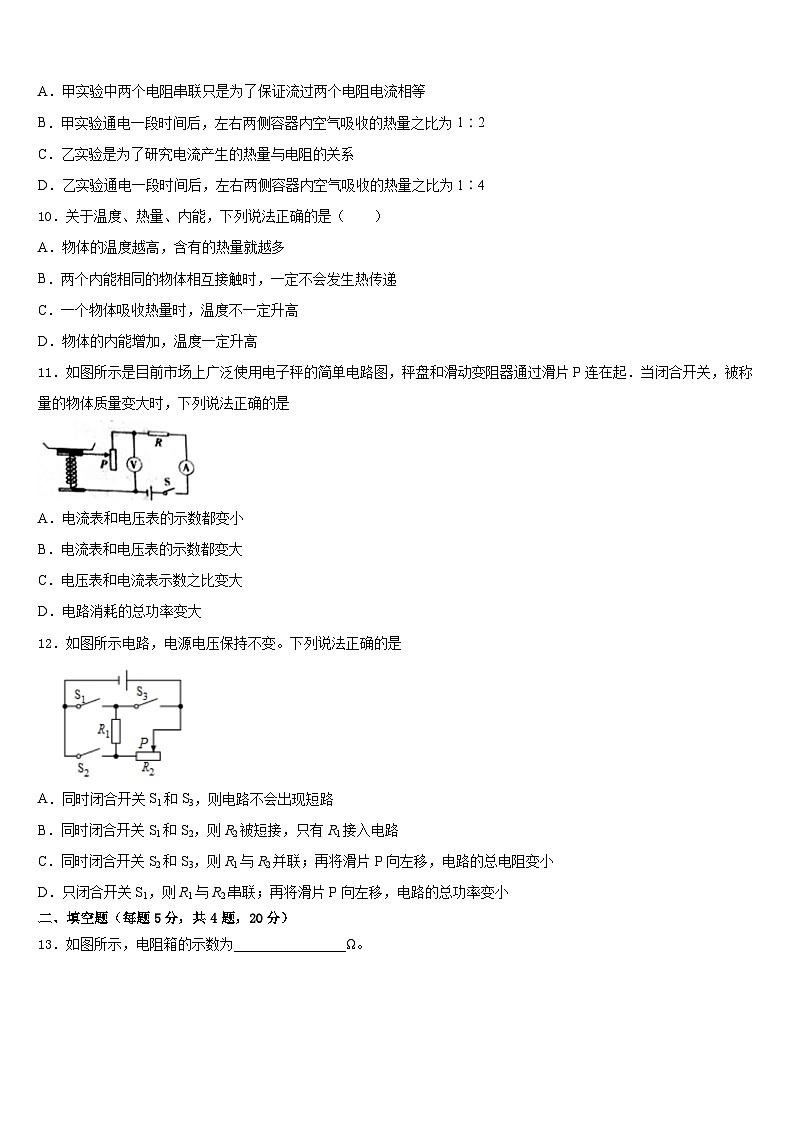

A．甲实验中两个电阻串联只是为了保证流过两个电阻电流相等
B．甲实验通电一段时间后，左右两侧容器内空气吸收的热量之比为1∶2
C．乙实验是为了研究电流产生的热量与电阻的关系
D．乙实验通电一段时间后，左右两侧容器内空气吸收的热量之比为1∶4
10．关于温度、热量、内能，下列说法正确的是（ ）
A．物体的温度越高，含有的热量就越多
B．两个内能相同的物体相互接触时，一定不会发生热传递
C．一个物体吸收热量时，温度不一定升高
D．物体的内能增加，温度一定升高
11．如图所示是目前市场上广泛使用电子秤的简单电路图，秤盘和滑动变阻器通过滑片P连在起．当闭合开关，被称量的物体质量变大时，下列说法正确的是
A．电流表和电压表的示数都变小
B．电流表和电压表的示数都变大
C．电压表和电流表示数之比变大
D．电路消耗的总功率变大
12．如图所示电路，电源电压保持不变。下列说法正确的是

A．同时闭合开关S1和S3，则电路不会出现短路
B．同时闭合开关S1和S2，则R2被短接，只有R1接入电路
C．同时闭合开关S2和S3，则R1与R2并联；再将滑片P向左移，电路的总电阻变小
D．只闭合开关S1，则R1与R2串联；再将滑片P向左移，电路的总功率变小
二、填空题（每题5分，共4题，20分）
13．如图所示，电阻箱的示数为________________Ω。
14．某同学运用所学电学知识设计了一个电子身高测量仪，如右图所示，其中定值电阻，电源电压恒为，的规格为“”，电压表量程为，电流表量程为。
当被测身高增加时，电压表的示数______填“变大”、“变小”或“不变”；
当变阻器接入电路的阻值是时，电流表的示数为______A；
15．如图所示，当S闭合，甲、乙两表为电压表时，两表示数比为U甲: U乙=5：3；当S断开，甲、乙两表为电流表时，两表示数比为I甲: I 乙= _________， 此时R1和R2消耗的功率之比P甲: P乙=____________。
16．1820年，丹麦物理学家_____发现：当导线通电时静止在旁边的小磁针会发生偏转，这说明通电导体周围存在_____。
三、实验题（共12分）
17．（4分）在“探究电流与电压的关系”的实验中，
（1）通过实验记录电流表、电压表的示数如下表所示：R＝10Ω
对表中数据进行分析，你认为错误的数据是实验序号_____，排除错误数据，可归纳得出的结论是_____．
（2）如果想用此电路继续探究“电流与电阻的关系”，每次更换电阻后，可以通过调节_____，使电阻两端的电压不变．实验得出的结论是_____．
18．（4分）在学习“电流与电压和电阻的关系”时，小阳设计了图所示的电路图，其中R是电阻箱是滑动变阻器。为了探究电流与电压的关系，他进行了下面的主要操作:
①按照电路图连接电路，将滑动变阻器阻值调到最大。
②将电阻箱调到适当阻值，闭合开关，移动滑动变阻器的滑片P到某位置，记录电压表示数U和电流表示数I。
③断开开关，保持滑动变阻器阻值不变，改变电阻箱的阻值，闭合开关，记录电压表和电流表的示数。
④仿照步骤③再做多次实验。
（1）老师指出该实验步骤③中存在问题，请你写出正确的实验操作:__________。
（2）通过正确的实验操作，他收集到了实验数据，并利用这些数据在图中绘制出电流与电压的关系图象。由图象可以得到的结论是:当电阻一定时，通过导体的电流与导体两端的电压__________。
（3）你可以通过图象推算，本次实验中电阻箱接入电路的阻值为__________Ω。
（4）在不拆改电路的条件下，利用图所设计的电路图__________(选填“可以”或“不能”)探究电流跟电阻的关系。
19．（4分）在“测量电阻“的实验中，设计了如图所示的电路图。
（1）按图所示电路连接器材时,开关要处于___（选填“断开”或“闭合”）状态,滑动变阻器的滑片P应该滑到最___（选填“左端”或“右端”）。
（2）闭合开关,将滑片P缓慢向右移动,电压表的示数将___（选填“增大”或“减小”）。
（3）某次测量时，电压表的示数为1.5V，电流表的示数如图所示，根据欧姆定律求出此时这个电阻R的阻值为___欧。
四、作图题（共16分）
20．（8分）将图中的电路元件连接完整。要求：电压表测电阻电压，电流表测通过电阻的电流，滑动变阻器调节电阻中的电流。
（______）
21．（8分）请你根据图甲电路图，在图乙中连接好实物电路
（____）
五、计算题（共22分）
22．（10分）如图的电路中，电阻R1的阻值为10Ω，闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.8A。求：
（1）电源电压是多少?
（2）电路消耗的总电功率？
23．（12分）如表为一台电烤箱的铭牌，低温档的功率模糊不清;其内部简化电路如图所示，R1和R2均为电热丝.(己知R2的阻值为66Ω)求:
(1)电烤箱在高温档正常工作10min所消耗的电能;_____
(2)电路中R1的阻值;______
(3)电烤箱在低温档正常工作时，电路中的电流__________和R1的功率.______
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、B
4、A
5、A
6、D
7、C
8、D
9、B
10、C
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、1931
14、变大
15、2:5 3:2
16、奥斯特 磁场
三、实验题（共12分）
17、5 导体电阻一定，导体中的电流与其两端电压成正比 滑动变阻器的滑片 导体电压一定，导体中的电流与其电阻成反比
18、断开开关，保持电阻箱的阻值不变，移动滑动变阻器的滑片，闭合开关，记录电压表和电流表的示数 成正比 10 可以
19、断开 左端 变大 5
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)3V；(2)3.3W。
23、6.6J 44 2A 176W
实验序号
1
2
3
4
5
6
电压U/V
2.0
2.2
2.4
2.6
2.8
3.0
电流I/A
0.20
0.22
0.24
0.26
1.40
0.30
