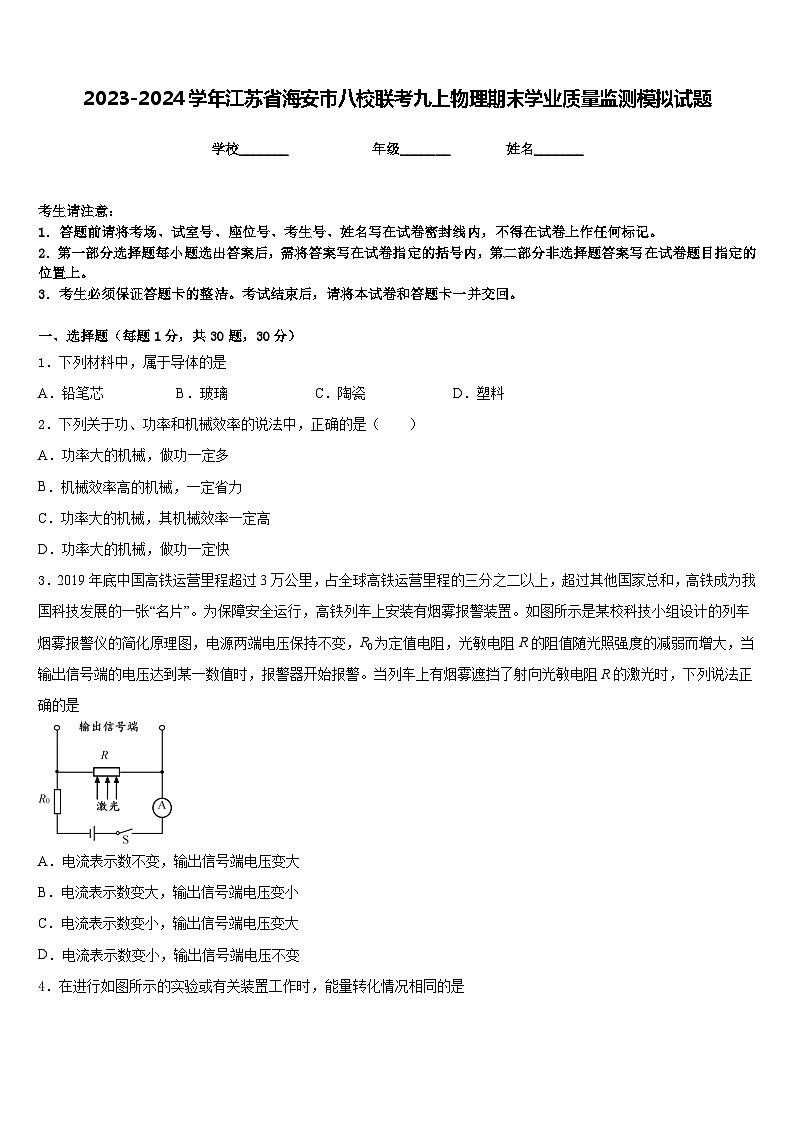

2023-2024学年江苏省海安市八校联考九上物理期末学业质量监测模拟试题含答案

这是一份2023-2024学年江苏省海安市八校联考九上物理期末学业质量监测模拟试题含答案，共10页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．下列材料中，属于导体的是
A．铅笔芯B．玻璃C．陶瓷D．塑料
2．下列关于功、功率和机械效率的说法中，正确的是（ ）
A．功率大的机械，做功一定多
B．机械效率高的机械，一定省力
C．功率大的机械，其机械效率一定高
D．功率大的机械，做功一定快
3．2019年底中国高铁运营里程超过3万公里，占全球高铁运营里程的三分之二以上，超过其他国家总和，高铁成为我国科技发展的一张“名片”。为保障安全运行，高铁列车上安装有烟雾报警装置。如图所示是某校科技小组设计的列车烟雾报警仪的简化原理图，电源两端电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当输出信号端的电压达到某一数值时，报警器开始报警。当列车上有烟雾遮挡了射向光敏电阻R的激光时，下列说法正确的是
A．电流表示数不变，输出信号端电压变大
B．电流表示数变大，输出信号端电压变小
C．电流表示数变小，输出信号端电压变大
D．电流表示数变小，输出信号端电压不变

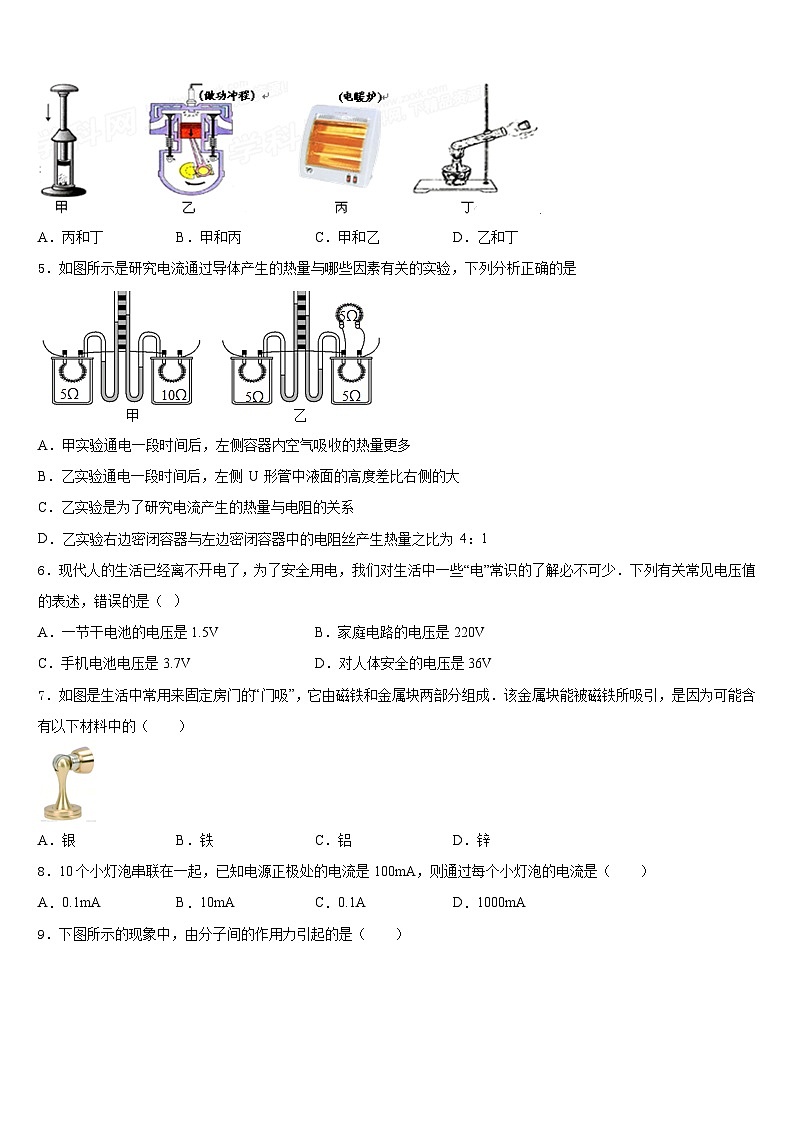

4．在进行如图所示的实验或有关装置工作时，能量转化情况相同的是
A．丙和丁B．甲和丙C．甲和乙D．乙和丁
5．如图所示是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是
A．甲实验通电一段时间后，左侧容器内空气吸收的热量更多
B．乙实验通电一段时间后，左侧 U 形管中液面的高度差比右侧的大
C．乙实验是为了研究电流产生的热量与电阻的关系
D．乙实验右边密闭容器与左边密闭容器中的电阻丝产生热量之比为 4：1
6．现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少．下列有关常见电压值的表述，错误的是（ ）
A．一节干电池的电压是1.5VB．家庭电路的电压是220V
C．手机电池电压是3.7VD．对人体安全的电压是36V
7．如图是生活中常用来固定房门的“门吸”，它由磁铁和金属块两部分组成．该金属块能被磁铁所吸引，是因为可能含有以下材料中的（ ）
A．银B．铁C．铝D．锌
8．10个小灯泡串联在一起，已知电源正极处的电流是100mA，则通过每个小灯泡的电流是（ ）
A．0.1mAB．10mAC．0.1AD．1000mA

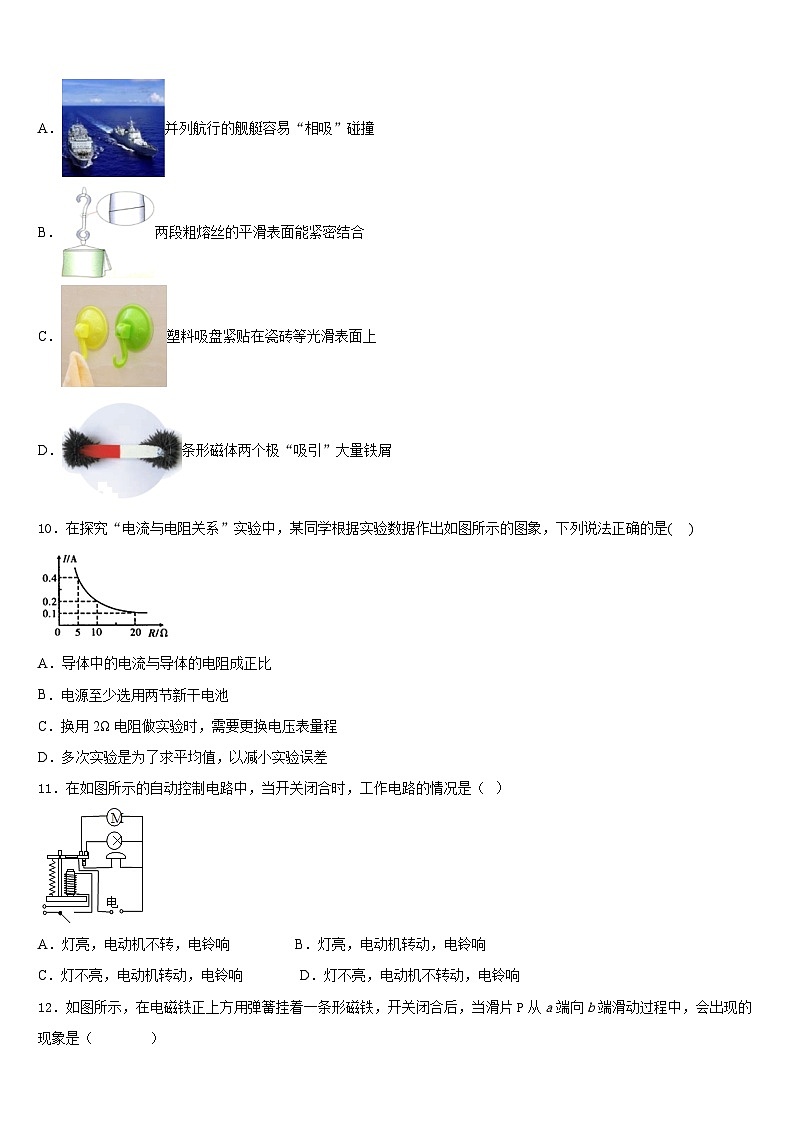

9．下图所示的现象中，由分子间的作用力引起的是（ ）
A．并列航行的舰艇容易“相吸”碰撞
B．两段粗熔丝的平滑表面能紧密结合
C．塑料吸盘紧贴在瓷砖等光滑表面上
D．条形磁体两个极“吸引”大量铁屑
10．在探究“电流与电阻关系”实验中，某同学根据实验数据作出如图所示的图象，下列说法正确的是( )
A．导体中的电流与导体的电阻成正比
B．电源至少选用两节新干电池
C．换用2Ω电阻做实验时，需要更换电压表量程
D．多次实验是为了求平均值，以减小实验误差
11．在如图所示的自动控制电路中，当开关闭合时，工作电路的情况是（ ）
A．灯亮，电动机不转，电铃响 B．灯亮，电动机转动，电铃响
C．灯不亮，电动机转动，电铃响 D．灯不亮，电动机不转动，电铃响
12．如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是（ ）
A．电流表示数变小，弹簧长度变短
B．电流表示数变小，弹簧长度变长
C．电流表示数变大，弹簧长度变长
D．电流表示数变大，弹簧长度变短
二、填空题（每题5分，共4题，20分）
13．如图所示是四冲程汽油机工作过程中的____冲程；此过程中____能转化为机械能。
14．如图所示，是一款消防应急照明灯，当外部电路有电时应急灯不亮，停电时应急灯正常发光。小明同学想知道应急灯的两个灯泡是怎么连接的，他将应急灯中的任一个灯泡断开，另一个灯泡仍然发光，则应急灯的两个灯泡是______联(填“串”或“并”)的，并联电路支路的通、断_________(填“影响”或“不影响”)其他支路工作。
15．如图所示，是部分不同物质的原子核对核外电子束缚能力强弱的排序图，毛皮与图中的______摩擦最容易起电，且它们摩擦后毛皮带_____电（选填“正”或“负”）．
16．小明利用如图所示的电路测量未知电阻 Rx的阻值．已知电源电压恒定，定值电阻 R0的阻值为10Ω，开关 S 断开时电压表的示数为1V，开关S闭合时电压表的示数为3V．则该电源的电压为 _______V，未知电阻 R x的阻值为 _______Ω．开关S断开时，流过电阻 R x 的电流为_______A．
三、实验题（共12分）
17．（4分）小明在“测量小灯泡的电功率”实验中，小灯泡标有“2.5V”字样，电源电压恒为6V。
（1）请用笔画线代替导线，将如图甲所示的电路连接完整_________；
（2）正确连接电路后，应将滑片移动到___________ （ 选填“”或“”）端，再闭合开关。小明
进行了4次测量，并将有关数据及现象记录在表格中。在第1次实验中小灯泡不亮的原因是__________；第2次实验时电流表示数如图乙所示，示数为______________________A；分析表中信息，小灯泡的额定功率为______________W，此实验中滑动变阻器的最大阻值至少是______________；
（3）完成上述实验后，小明发现另-只标有额定电流为的小灯泡。不用电压表。他设计了如图丙所示的电路测量小灯泡的额定功率，实验方案如下，请你将实验方案补充完整。（已知电源电压不变，滑动变阻器的最大阻值为）
①按电路图连接电路；
②只闭合开关S1，移动的滑片，使电流表的示数为 ，灯泡正常发光；
③只闭合开关S2 ，保持的滑片位置不动，移动的滑片，使电流表的示数为；
④只闭合开关S2，_____________________________，将的滑片移到最左端，电流表的示数为，再将的滑片移到最右端。电流表的示数为；
⑤小灯泡额定功率的表达式：_______________________（用表示）。
18．（4分）如图所示，甲、乙、丙三个实验装置完全相同，燃料的质量都为10g，烧杯内液体的质量都相同．
（1）比较不同燃料的热值应选择__两个装置，比较不同物质的比热容应选择__两个装置（选填装置序号甲、乙、丙）．
（2）在“比较不同燃料的热值”的实验中，通过观察温度计的__比较燃料燃烧放出热量的多少．已知酒精的热值为3.0×107J/kg，10g酒精完全燃烧放出的热量是__J．
（3）水的比热容是4.2×103J/（kg•℃），它的含义是__．
19．（4分）如图所示为小梦家里的电能表请你帮他利用生活中的物品测量家中某电暖器的电功率（电能表上的3000r/（kW•h）用N表示）
（1）其它测量器材：_____
（2）实验步骤与所需要测量的物理量：
①_____
②_____
（3）用所测的物理量写出电暖器电功率大小的表达式：P＝_____
四、作图题（共16分）
20．（8分） (1)1820年安培在科学院的例会上做了一次小实验，引起到会科学家的兴趣：如图所示，把螺线管悬挂起来，然后闭合开关S给导线通电，通电螺线管自由转动一段时间后，静止在如图所示的位置。请你在图中的括号内标明通电螺线管的N、S极，并在图中的括号内标明电源的正负极。
（___________________）
(2)如图所示是某油量表的部分电路，油量表是由跟电阻R1或R2连接的电压表改装而成，且当油量增加时，电压表读数增大，请在图中补画出电压表及其接线方式。
（_______________）
(3)根据所示的电路图，请用笔画线连接实物图(L1、L2均为“2.5V，0.8W”的小灯泡)。
（__________________）
21．（8分）学校有前、后两个门，在前、后门各装一个按钮开关，学校传达室有红、绿两盏灯和电池组。要求：前门来人按下开关时红灯亮，后门来人按下开关时绿灯亮。请在方框内画出符合上述要求的电路图。
五、计算题（共22分）
22．（10分）电饭煲是家庭常用电器，如图所示是小明家的一台电饭煲工作电路图。S为温控开关，加热电阻R1和R2的阻值不随温度变化，图乙是该电饭煲的铭牌。小明在用电高峰期，将该电饭煲装满初温为40 ℃的水，在蒸煮状态下将这些水加热至65℃，用时500s。电饭煲产生的热量84%被水吸收。求:[水的密度为1.0×103kg/m3，比热容为4.2×103 J/(kg.C)]
(1)水吸收的热量。
(2)电阻R1的阻值。
(3)此时电饭煲的实际蒸煮功率。
23．（12分）图甲为一种电饭锅的简化电路，其中R1和R2均为电热丝，S1是自动控制开关，通过开关的控制，可智能实现高温档或低温档，从而控制食物在不同时间段的温度。把电饭锅接入220V的家庭电路中，电饭锅完成一次煮饭过程高温档工作10min，低温档工作20min。煮饭中两档的功率如图乙所示。求：
（1）当S、S1都闭合时，电饭锅处于高温档还是低温档？
（2）当只闭合S时，通过电阻R1的电流I1；
（3）高温档工作10min，电流所做的总功W；
（4）电阻R2的阻值。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、D
3、C
4、D
5、B
6、D
7、B
8、C
9、B
10、B
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、做功 内
14、并 不影响
15、梳子 正．
16、3 20 0.1
三、实验题（共12分）
17、 B 灯泡的实际功率太小 0.22 0.7 55 保持的滑片位置不动
18、甲和乙 甲和丙 示数变化 3.0×105 见解析
19、手表或钟表 详见解析 详见解析
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)4.2×105J；(2)510Ω；(3) 1000W
23、（1）高温档（2）1A（3）660000J（4）55Ω
实验次数
电压
电流
小灯泡亮度
1
0.5
0.10
不亮
2
1.5
偏亮
3
2.5
0.28
正常
4
2.8
0.30
更亮
额定电压
220V
额定功率
蒸煮
1210W
保温
88W
频率
50Hz
容积
4L
