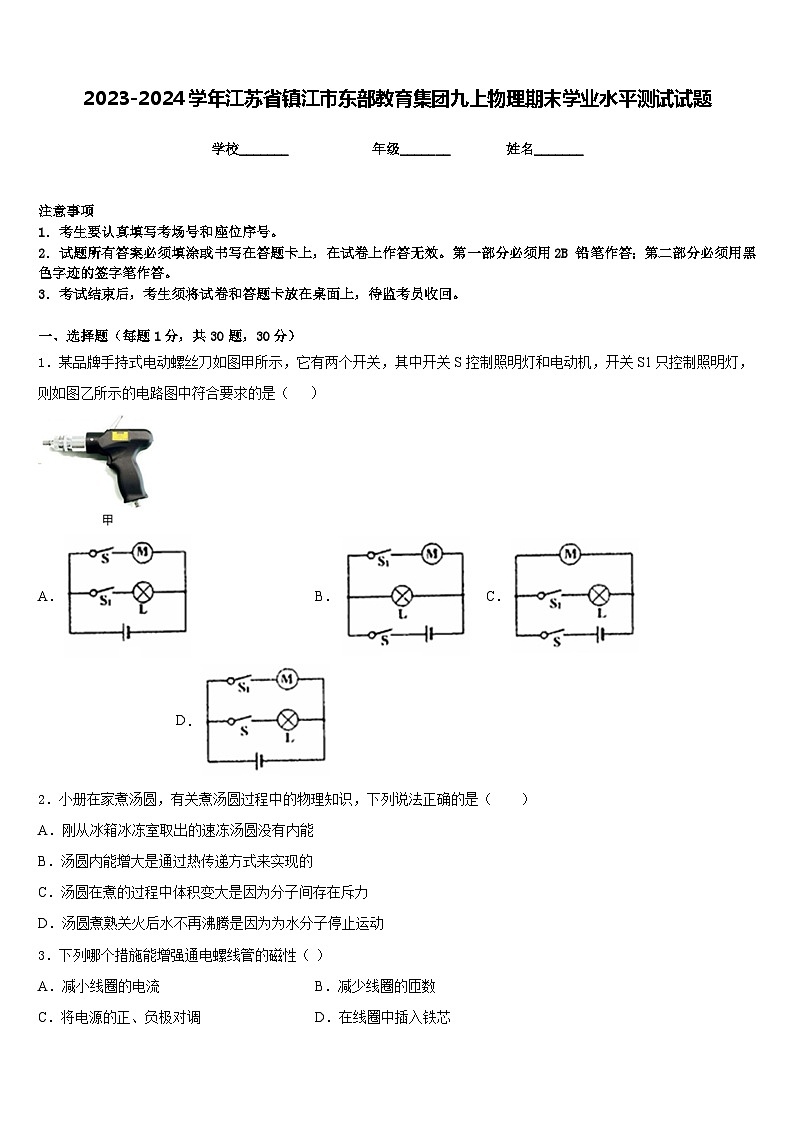

2023-2024学年江苏省镇江市东部教育集团九上物理期末学业水平测试试题含答案

这是一份2023-2024学年江苏省镇江市东部教育集团九上物理期末学业水平测试试题含答案，共10页。试卷主要包含了考生要认真填写考场号和座位序号，下列关于热现象的说法中正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．某品牌手持式电动螺丝刀如图甲所示，它有两个开关，其中开关S控制照明灯和电动机，开关S1只控制照明灯，则如图乙所示的电路图中符合要求的是（ ）
A．B．C．D．
2．小册在家煮汤圆，有关煮汤圆过程中的物理知识，下列说法正确的是（ ）
A．刚从冰箱冰冻室取出的速冻汤圆没有内能
B．汤圆内能增大是通过热传递方式来实现的
C．汤圆在煮的过程中体积变大是因为分子间存在斥力
D．汤圆煮熟关火后水不再沸腾是因为为水分子停止运动
3．下列哪个措施能增强通电螺线管的磁性（ ）
A．减小线圈的电流B．减少线圈的匝数
C．将电源的正、负极对调D．在线圈中插入铁芯

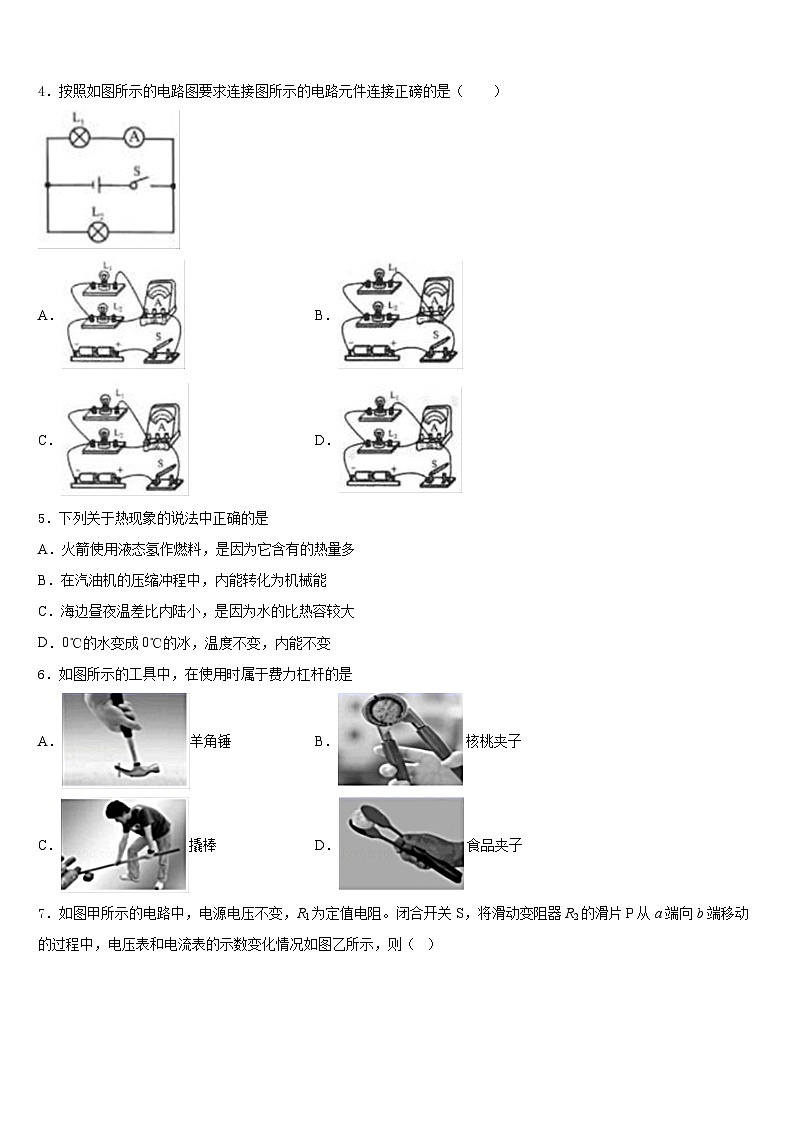

4．按照如图所示的电路图要求连接图所示的电路元件连接正磅的是（ ）
A．B．
C．D．
5．下列关于热现象的说法中正确的是
A．火箭使用液态氢作燃料，是因为它含有的热量多
B．在汽油机的压缩冲程中，内能转化为机械能
C．海边昼夜温差比内陆小，是因为水的比热容较大
D．0℃的水变成0℃的冰，温度不变，内能不变
6．如图所示的工具中，在使用时属于费力杠杆的是
A．羊角锤B．核桃夹子
C．撬棒D．食品夹子

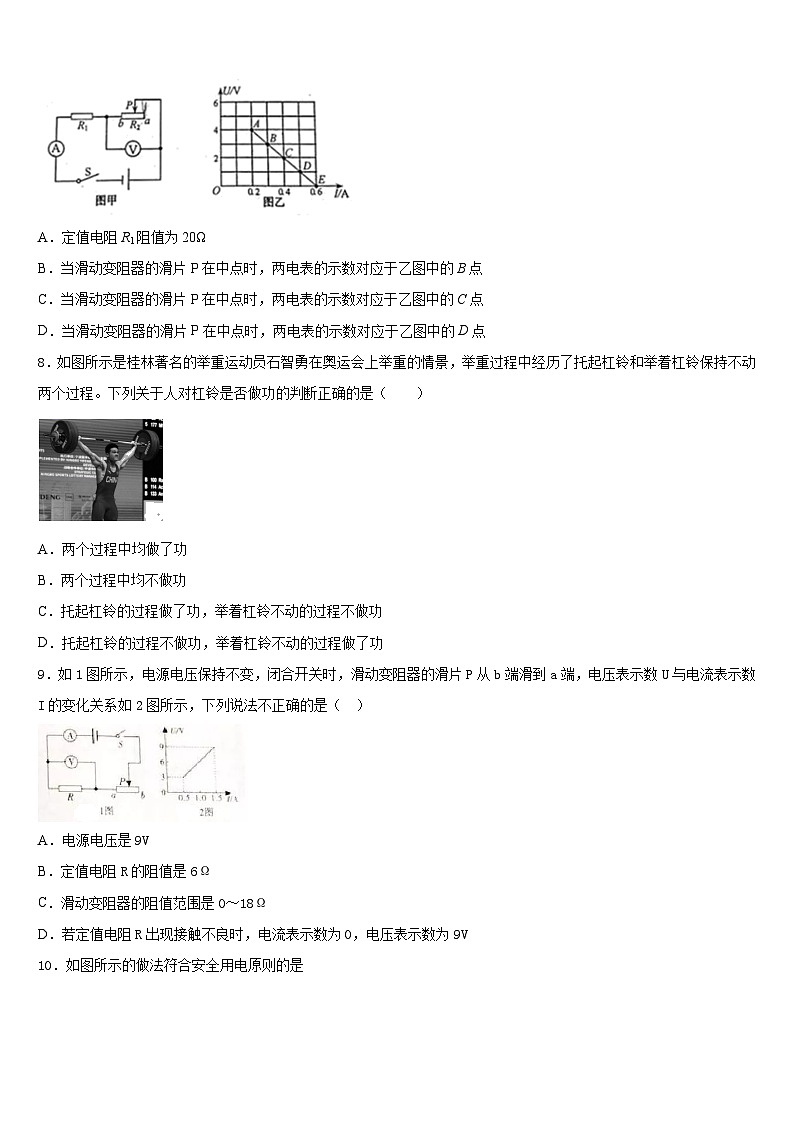

7．如图甲所示的电路中，电源电压不变，R1为定值电阻。闭合开关S，将滑动变阻器R2的滑片P从a端向b端移动的过程中，电压表和电流表的示数变化情况如图乙所示，则（ ）
A．定值电阻R1阻值为20Ω
B．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的B点
C．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的C点
D．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的D点
8．如图所示是桂林著名的举重运动员石智勇在奥运会上举重的情景，举重过程中经历了托起杠铃和举着杠铃保持不动两个过程。下列关于人对杠铃是否做功的判断正确的是（ ）
A．两个过程中均做了功
B．两个过程中均不做功
C．托起杠铃的过程做了功，举着杠铃不动的过程不做功
D．托起杠铃的过程不做功，举着杠铃不动的过程做了功
9．如1图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如2图所示，下列说法不正确的是（ ）
A．电源电压是9V
B．定值电阻R的阻值是6Ω
C．滑动变阻器的阻值范围是0～18Ω
D．若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V
10．如图所示的做法符合安全用电原则的是
A．多个大功率用电器使用一个插线板
B．高压线下钓鱼
C．金属外壳家用电器没有接地
D．使用测电笔时手要接触笔尾金属体
11．如图甲所示，额定电压为6V的灯泡L与滑动变阻器R串联接入电路，电源电压一定。滑动变阻器的滑片从最右端滑到最左端时，灯泡L的I﹣U图象如图乙所示，以下说法正确的是（ ）
A．灯泡正常发光时的电流为0.5A
B．灯泡两端的电压为3V时，它消耗的电功率为1.5 W
C．灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω
D．当滑动变阻器接入电路的阻值为2.5Ω时，灯泡消耗的电功率为3.2 W，此时灯丝的阻值为5Ω
12．地面上一定高度的雨滴，在其匀速下落过程中，下列说法正确的是
A．雨滴的机械能保持不变B．雨滴只受到重力的作用
C．雨滴的重力势能转化为动能D．雨滴的重力势能转化为内能
二、填空题（每题5分，共4题，20分）
13．如图所示的电阻箱的阻值为________欧姆，该电阻箱的变阻范围是________欧姆。
14．家庭电路中，导线相互连接处往往比别处更容易________，加速老化，甚至引起火灾。这是因为导线连接处的________较大。
15．如图所示，是电热驱蚊器，它是利用＿＿＿＿效应来工作的；当放入蚊香片的电热驱蚊器开始工作时，我们会闻到蚊香的气味，这是＿＿＿＿现象．
16．如图所示，要使R1与R2组成串联电路，应闭合开关_____；要使R1与R2组成并联电路，应闭合开关_____，若此时电流表A1和A2的示数之比为2：5，则R1与R2的电阻之比为_____，R1与R2消耗的电功率之比为_____。
三、实验题（共12分）
17．（4分）某实验小组的同学探究电流与电压、电流与电阻的关系时，设计的电路如图所示。
（1） 在连接电路时，开关S应_____，滑动变阻器的滑片P应置于最____端。（选填“左”或“右”）下面是他们获取的两组实验数据
表一
表二U=3V
（2）分析表1数据可得结论:_______________________
（3）在表2所做的实验中，先用5欧的定值电阻进行实验，使电压表的示数为3V，再换用10欧的定值电阻时，某同学没有改变滑动变阻器滑片的位置，合上开关后，电压表的示数将_____3V（选填“大于”、“小于”或“等于”）。根据电路图你认为此时应向______（选填“右”或“左”）调节滑片，使电压表的示数仍为_____V，此时滑动变阻器除了保护电路以外，还有一个作用是：__________
（4）如图是某实验小组在探究过程中，根据实验数据绘制的图像，其中表示电压不变时，电流随电阻变化的图像是______图；表示电阻不变时，电流随电压变化的图像是__________图。（选填“甲”或“乙”）
18．（4分）在“探究电流与电压、电阻的关系”的实验中，器材有：电源（电压恒为4.5V），电流表、电压表各一只，开关一个，三个定值电阻（5Ω、10Ω、15Ω），三只滑动变阻器：甲‐“10Ω 1.5A”；乙‐“20Ω 1.5A”；丙‐“50Ω 1A”），导线若干。
（1）在连接电路的过程中，开关应处于_________状态，如图，闭合开关前，还应把滑动变阻器的滑片滑到最_________端（选填“左”或“右”)。闭合开关后，发现电流表示数为0A，电压表指针偏转超过量程。你认为造成这一现象的原因是__________________。
（2）阳光小组的同学在探究时，先将5Ω的电阻连入电路中，闭合开关，移动滑片，使电压表的示数为1.5V，并记下电流值。接着断开开关，取下5Ω电阻，换接10Ω的电阻（滑动变阻器滑片位置未动），当他们接入10Ω电阻后，闭合开关，应将滑动变阻器滑片向_________端移动（选填“左”或“右”），直至电压表的示数为_________V，再次记下电流值。
（3）接着阳光小组的同学换用15Ω的电阻重复上述实验，得到了表中的实验数据，分析数据得出：导体两端的电压一定时，通过导体的电流与导体的电阻成_________。
（4）阳光小组的同学实验时所选择的滑动变阻器规格是_________（选填“甲”“乙”或“丙”）。
19．（4分）在“测量小灯泡的额定功率”实验中，灯泡上标有“3.8V”字样，电源电压恒定。
（1）请你用笔画线代替导线，将图1中的实物电路连接完整。
（______________）
（2）连接完电路后，开关试触时，发现灯泡不亮，电流表无示数，电压表的示数接近电源电压，其故障原因可能是________________________。
（3）故障排除后，开始实验，在移动滑片的过程中，眼睛应注视________的示数，直至灯泡正常发光，此时电流表的示数如图2所示，则灯泡的额定功率为 ________W。
（4）完成上述实验后，小聪向老师要了一个已知阻值为R0的电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图3所示的电路，也测出了灯泡的额定功率。请完成下列实验步骤：
①闭合开关S1，将S2拨到触点________（选填“1”或“2”），移动滑片，使电压表的示数为________V；
②再将开关S2拨到触点________（选填“1”或“2”），保持滑片的位置不动，读出电压表的示数U；
③灯泡额定功率的表达式为P额=________（用已知量和测量量表示）。
四、作图题（共16分）
20．（8分）某家庭进户线和各元件如图所示，请完成家庭电路的连接．
21．（8分）如图所示电路中的小磁针可自由转动，当开关S闭合后，通电螺线管的极性如图所示：
（______）
（1）标出小磁针稳定后的N、S极；
（2）标出通电螺线管的电流方向。
五、计算题（共22分）
22．（10分）利用如图所示的滑轮组，小明将重300N物体从一楼地面匀速提升至六楼地饭，在绳端施加的拉力为120N，物体匀速上升的速度为0.2m/s。已知每层楼高3m，问：
（1）绳端移动的速度？
（2）绳端拉力做功的功率？
（3）滑轮组的机械效率？
（4）小明吊起物体过程所用时间？
23．（12分）将一个挂在弹簧测力计下的物体完全浸入盛满水的容器中（未碰到容器底及侧壁），溢出了0.5千克的水，弹簧测力计的示数为3.1牛，取10 N/ kg。求：
（1）物体受到的浮力；
（2）物体受到的重力；
（3）物体的体积 。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、D
4、C
5、C
6、D
7、B
8、C
9、C
10、D
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、2000 0~9999
14、发热 电阻
15、电流的热 扩散
16、S2 S1、S3 3：2 2：3
三、实验题（共12分）
17、断开 右 电阻一定时，电流与电压成正比 大于 右 3 保持R两端电压不变 甲 乙
18、断开 左 定值电阻开路 左 1.5 反比 丙
19、 灯泡处断路 电压表 1.52 2 3.8 1
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) 0.6m/s；(2) 72W；(3) ；(4) 75s。
23、（1）5N；（2）8. 1N；（3）5×10-4m3；
电压U／V
1.5
3
4.5
电流I／A
0.1
0.2
0.3
电阻R／Ω
5
10
20
电流I／A
0.6
0.3
0.15
电阻R/Ω
5
10
15
电流I/A
0.30
0.15
0.10
