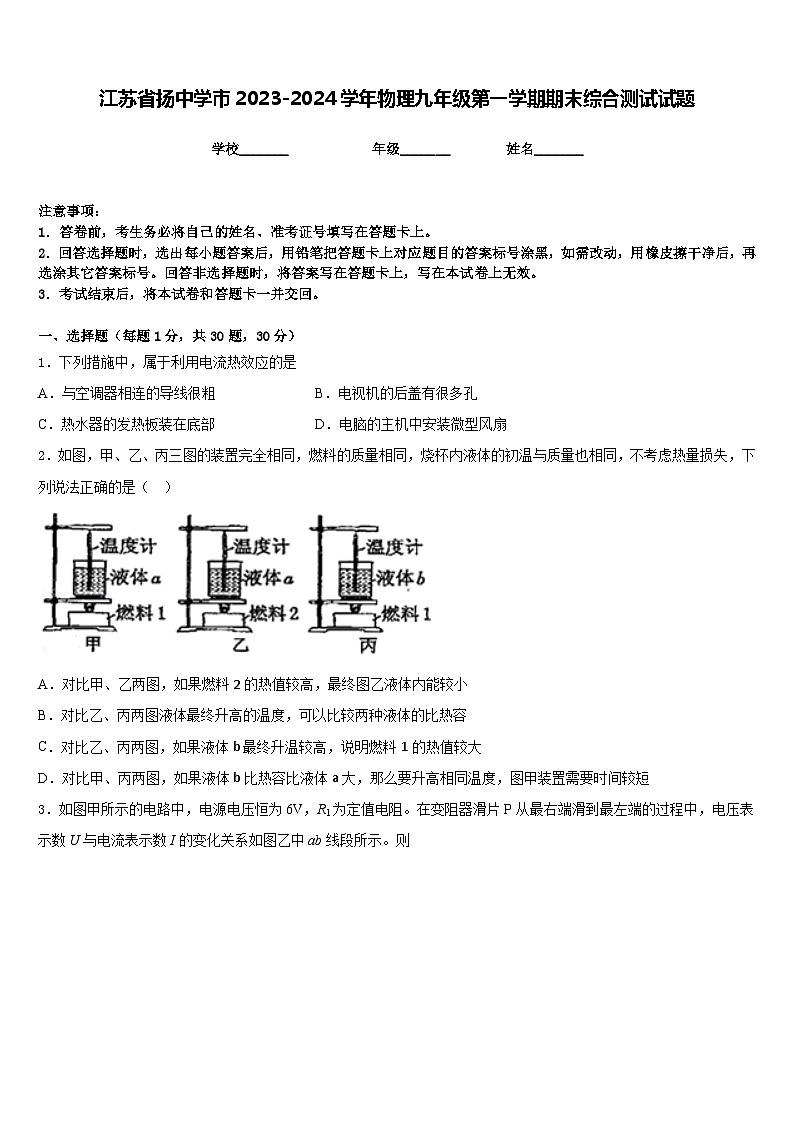

江苏省扬中学市2023-2024学年物理九年级第一学期期末综合测试试题含答案

这是一份江苏省扬中学市2023-2024学年物理九年级第一学期期末综合测试试题含答案，共9页。试卷主要包含了下列有关热现象，说法正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．下列措施中，属于利用电流热效应的是
A．与空调器相连的导线很粗B．电视机的后盖有很多孔
C．热水器的发热板装在底部D．电脑的主机中安装微型风扇
2．如图，甲、乙、丙三图的装置完全相同，燃料的质量相同，烧杯内液体的初温与质量也相同，不考虑热量损失，下列说法正确的是（ ）
A．对比甲、乙两图，如果燃料2的热值较高，最终图乙液体内能较小
B．对比乙、丙两图液体最终升高的温度，可以比较两种液体的比热容
C．对比乙、丙两图，如果液体b最终升温较高，说明燃料1的热值较大
D．对比甲、丙两图，如果液体b比热容比液体a大，那么要升高相同温度，图甲装置需要时间较短

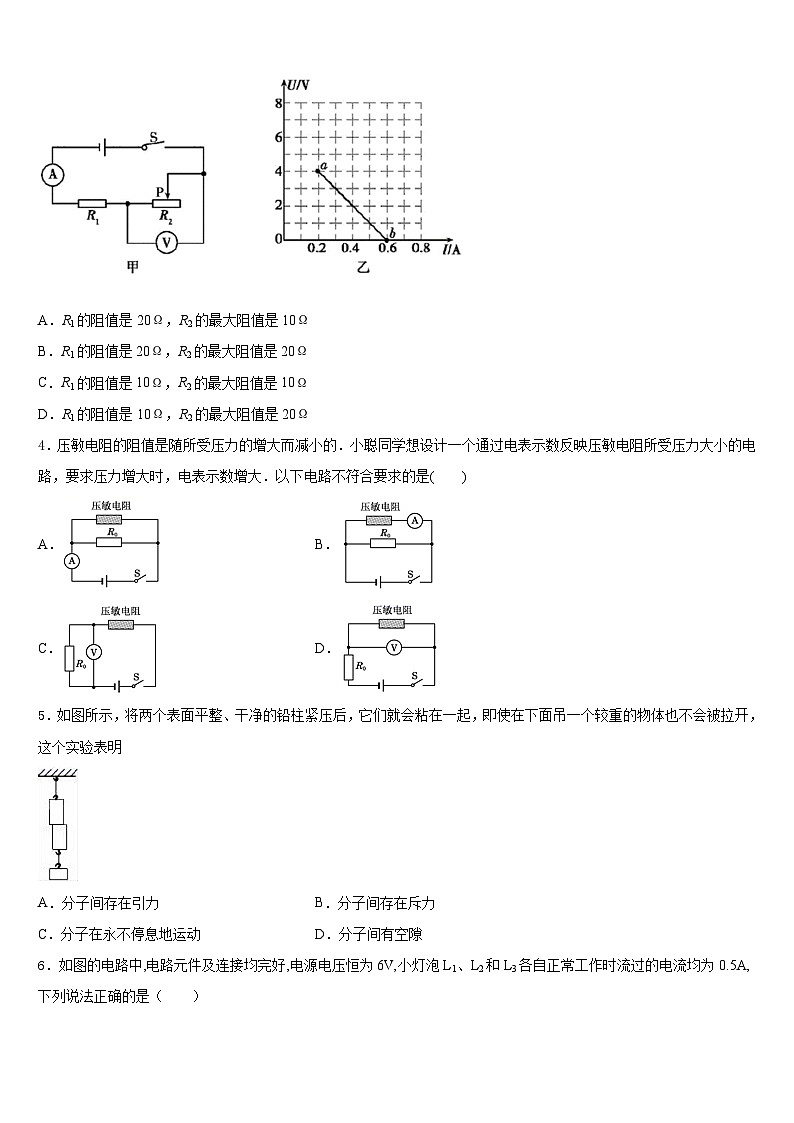

3．如图甲所示的电路中，电源电压恒为6V，R1为定值电阻。在变阻器滑片P从最右端滑到最左端的过程中，电压表示数U与电流表示数I的变化关系如图乙中ab线段所示。则
A．R1的阻值是20Ω，R2的最大阻值是10Ω
B．R1的阻值是20Ω，R2的最大阻值是20Ω
C．R1的阻值是10Ω，R2的最大阻值是10Ω
D．R1的阻值是10Ω，R2的最大阻值是20Ω
4．压敏电阻的阻值是随所受压力的增大而减小的．小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时，电表示数增大．以下电路不符合要求的是( )
A．B．
C．D．
5．如图所示，将两个表面平整、干净的铅柱紧压后，它们就会粘在一起，即使在下面吊一个较重的物体也不会被拉开，这个实验表明
A．分子间存在引力B．分子间存在斥力
C．分子在永不停息地运动D．分子间有空隙

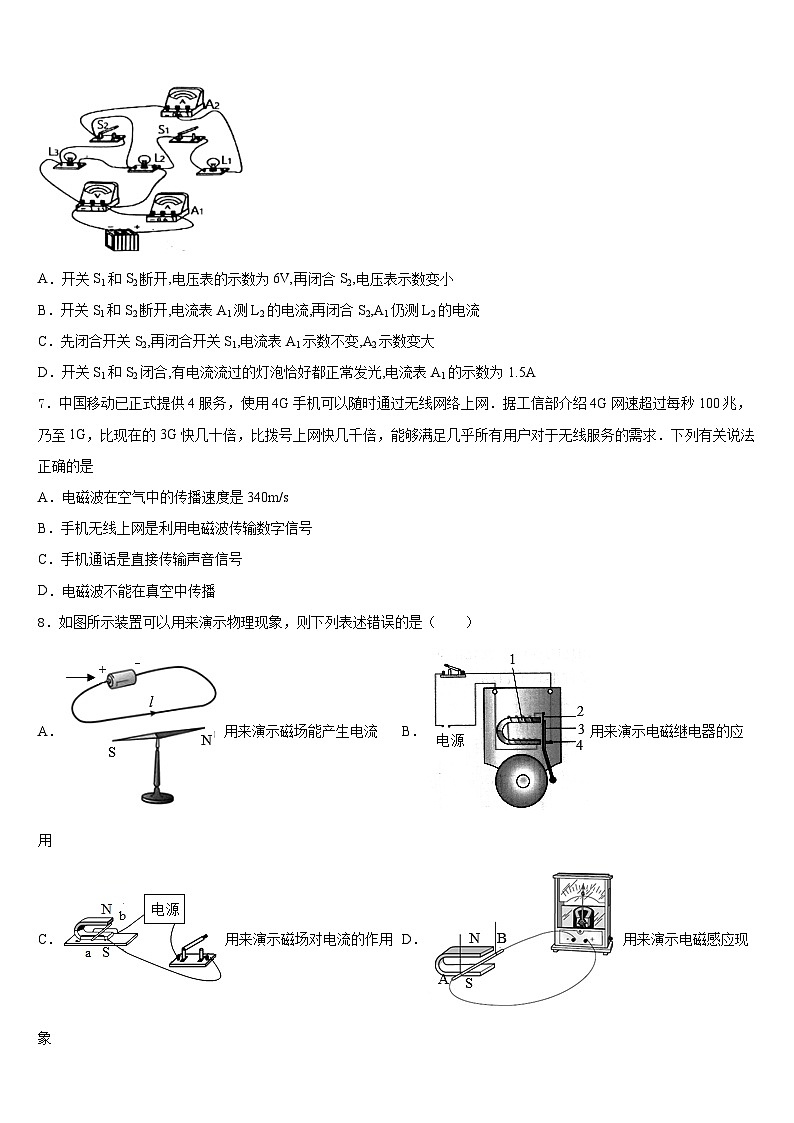

6．如图的电路中,电路元件及连接均完好,电源电压恒为6V,小灯泡L1、L2和L3各自正常工作时流过的电流均为0.5A,下列说法正确的是（ ）
A．开关S1和S2断开,电压表的示数为6V,再闭合S2,电压表示数变小
B．开关S1和S2断开,电流表A1测L2的电流,再闭合S2,A1仍测L2的电流
C．先闭合开关S2,再闭合开关S1,电流表A1示数不变,A2示数变大
D．开关S1和S2闭合,有电流流过的灯泡恰好都正常发光,电流表A1的示数为1.5A
7．中国移动已正式提供4服务，使用4G手机可以随时通过无线网络上网．据工信部介绍4G网速超过每秒100兆，乃至1G，比现在的3G快几十倍，比拨号上网快几千倍，能够满足几乎所有用户对于无线服务的需求．下列有关说法正确的是
A．电磁波在空气中的传播速度是340m/s
B．手机无线上网是利用电磁波传输数字信号
C．手机通话是直接传输声音信号
D．电磁波不能在真空中传播
8．如图所示装置可以用来演示物理现象，则下列表述错误的是（ ）
A．用来演示磁场能产生电流B．用来演示电磁继电器的应用
C．用来演示磁场对电流的作用D．用来演示电磁感应现象
9．下列有关热现象，说法正确的是（ ）
A．1kg酒精比1g酒精的热值大
B．用水作为汽车发动机散热器的冷却剂，其主要原因是水的比热容较小
C．用锯条锯木板，锯条的温度升高是由于锯条从木板中吸收了热量
D．夏日荷塘里荷花盛开，花香四溢说明分子在不停地做无规则运动
10．在如图所示的电路图中，能用电压表正确测出灯两端电压的是（ ）
A．B．C．D．
11．如图所示，电源电压保持不变，闭合开关S，电压表和电流表均有示数，再闭合开关S1，则下列说法正确的是（ ）
A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数不变
C．电流表示数不变，电路的总功率变小D．电压表示数与电流表示数比值不变
12．如图所示家用电器中，利用电流热效应工作的是
A．笔记本电脑B．电热水壶
C．电视机D．电风扇
二、填空题（每题5分，共4题，20分）
13．如图所示是四冲程汽油机的两个冲程，图甲所示的是汽油机的_____冲程，图乙所示的冲程是_____能转化为_____能．
14．在家庭电路中，用测电笔辨别输电线时，能使氖管发光的是____线；为确保安全用电，电饭锅、电冰箱等使用三孔插座，其中一个插孔能将用电器的金属外壳与________连接起来；长期不用的家电设备每隔一段时间后需要通电一次，这是________电热（选填“利用”或“防止”）．
15．如图所示，在直流电动机的工作过程中，“换向器”起了关键的作用，它能使线圈刚刚转过平衡位置时就自动改变线圈中电流的_______，从而实现通电线圈在磁场中连续转动．电动机工作时是把电能转化为________．
16．如图所示，是汽油机工作循环中的_____冲程，能量的转化是_____转化为机械能：其它_____个冲程都是靠飞轮的惯性来完成的．
三、实验题（共12分）
17．（4分）图甲为测定“小灯泡电功率”的实验电路，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。
（1）小宇连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表无示数，电流表有示数，则故障原因可能是_____。
（2）排除故障后闭合开关，移动滑片P到某位置，电压表示数（如图乙所示）为_____V，则此时小灯泡消耗的实际功率_____（选填“大于”，“小于”或“等于”）额定功率。
（3）小宁继续移动滑动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成I﹣U图像（图丙），根据图像，可计算出小灯泡的额定功率是_____W。
（4）进一步分析图像可知，随着小灯泡两端电压的增大，灯丝电阻逐渐增大，造成这一现象的原因可能是_____。
（5）小宇将原电路中的小灯泡先后换接阻值分别为5Ω、10Ω和20Ω的定值电阻，探究“电流与电阻的关系”。
①先将5Ω的电阻接入电路，移动变阻器滑片，使电压表示数为2V。此时，电流表的示数为_____A。
②当小字将10Ω的电阻替换5Ω的电阻时，在如图甲中应向_____移动滑片，才能使电压表的示数保持不变。
③实验中为了保证接入20Ω的定值电阻时，电压表示数不变，则滑动变阻器的最大阻值应不小于_____Ω。
18．（4分）用伏安法测量标有电压为2.5V某小灯泡额定电功率的实验中，如图甲所示为电路图。
(1)某同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。检查后发现连线正确，请你找出实验中两个操作不当之处：_____；_____。
(2)如图乙所示，小灯泡正常工作时电流表的读数为_____A，此时小灯泡的电功率为_____W。
(3)通过调节滑动变阻器的滑片，多次测量，画出了小灯泡中电流随其两端电压变化的I-U关系图象（如图丙），发现：当电压表的示数增大时，电压表与电流表的示数之比_____（选填“变大”、“变小”或“不变”）。说明_____。
(4)若将这样的小灯泡接在电压为0.5V的电源两端，则此时小灯泡的电阻为_____Ω。
19．（4分）小明和小丽想探究导体中的电流跟电阻的关系，他们所选的电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω、30Ω，滑动变阻器规格为“60Ω 1A"。实验中，多次改变电阻后得到如图所示的图像。
（1）上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是______________，将滑动变阻器调到最大阻值，然后将10 Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为________V时，读出电流表的示数。
（2）实验时，当电压表示数不变时，设接入15 Ω电阻与滑动变阻器的阻值之比为A，接入10 Ω电阻与对应滑动变阻器之比为B，则A_______B（选题“大于”“小于”“等于”）
（3）本实验要保持电阻两端电压相同，他们在学习了欧姆定律之后，才知道本实验中电压表控制不变的电压值应该在_______范围之内选择。
四、作图题（共16分）
20．（8分）根据图中标出的电流方向，从电流表、电压表和电源三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L1和L2串联，且都能发光．
（_____）
21．（8分）如图，在电路中的圆圈内填上电压表或电流表的符号，使R1、R2并联连接．
五、计算题（共22分）
22．（10分）如图所示电路，电源电压18V恒定不变，小灯泡L标有“12V6W”的字样，滑动变阻器的规格为“200Ω1A”，电流表量程“0～0.6A”电压表量程“0～15V”，闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），求：
（1）小灯泡L正常发光时的电流；
（2）滑动变阻器的电阻允许调节的范围；
（3）灯泡消耗的最小功率．
23．（12分）将标有“6V 3W”的灯泡接在3V的电路中时，灯泡消耗的功率是______ W．若要将其接入9V的电路中并使它正常发光则应串联一个阻值是______Ω的电阻．(灯丝电阻不变）
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、D
4、D
5、A
6、B
7、B
8、A
9、D
10、D
11、D
12、B
二、填空题（每题5分，共4题，20分）
13、做功 机械 内
14、火 大地 利用
15、方向 机械能
16、做功 内 三
三、实验题（共12分）
17、灯泡短路了 2.2 小于 0.5 灯丝的电阻随温度的升高而增大 0.4 右 25
18、连接电路时开关没有断开 没有将变阻器的滑片调到阻值最大位置 0.28 0.7 变大 灯丝温度升高 5
19、断开开关 3 等于 2V~5V
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.5A；（2）12～120Ω；（3）0.375W．
23、0.75 6
