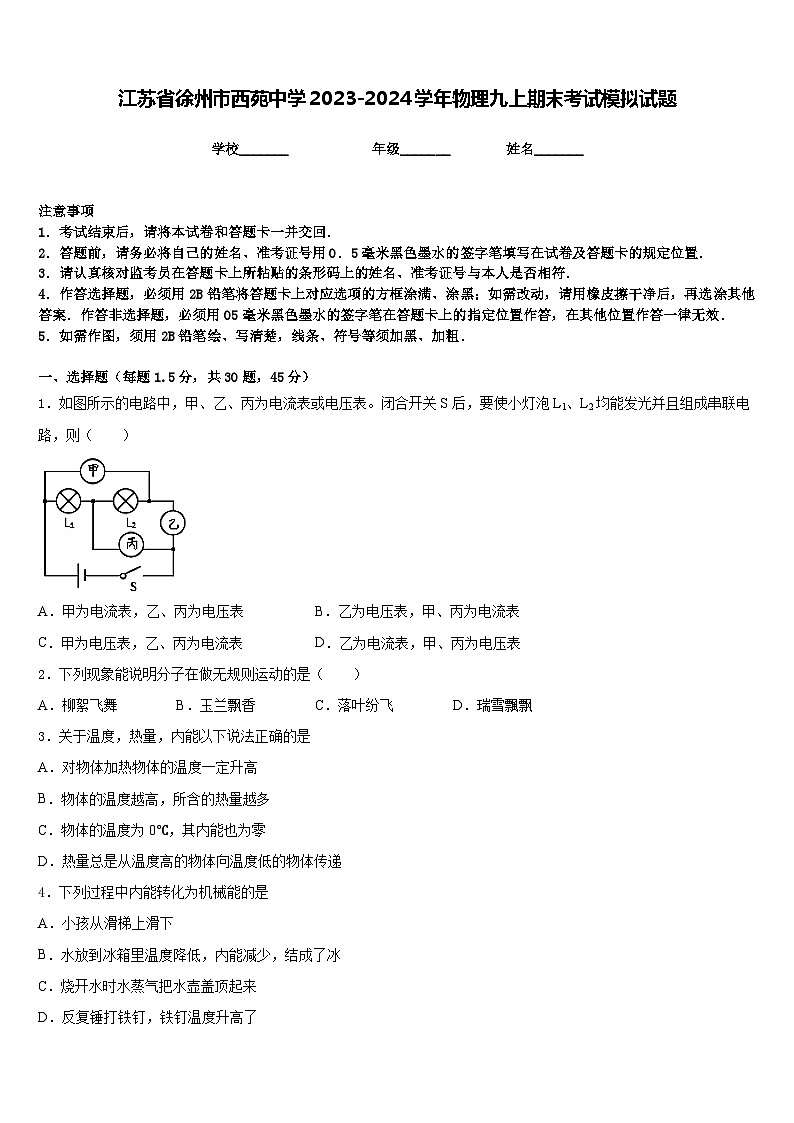

江苏省徐州市西苑中学2023-2024学年物理九上期末考试模拟试题含答案
展开
这是一份江苏省徐州市西苑中学2023-2024学年物理九上期末考试模拟试题含答案，共12页。试卷主要包含了下列数据不符合事实的是，甲乙两用电器电功率之比为1等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1.5分，共30题，45分）
1．如图所示的电路中，甲、乙、丙为电流表或电压表。闭合开关S后，要使小灯泡L1、L2均能发光并且组成串联电路，则（ ）
A．甲为电流表，乙、丙为电压表B．乙为电压表，甲、丙为电流表
C．甲为电压表，乙、丙为电流表D．乙为电流表，甲、丙为电压表
2．下列现象能说明分子在做无规则运动的是（ ）
A．柳絮飞舞B．玉兰飘香C．落叶纷飞D．瑞雪飄飘
3．关于温度，热量，内能以下说法正确的是
A．对物体加热物体的温度一定升高
B．物体的温度越高，所含的热量越多
C．物体的温度为0℃，其内能也为零
D．热量总是从温度高的物体向温度低的物体传递
4．下列过程中内能转化为机械能的是
A．小孩从滑梯上滑下
B．水放到冰箱里温度降低，内能减少，结成了冰
C．烧开水时水蒸气把水壶盖顶起来
D．反复锤打铁钉，铁钉温度升高了

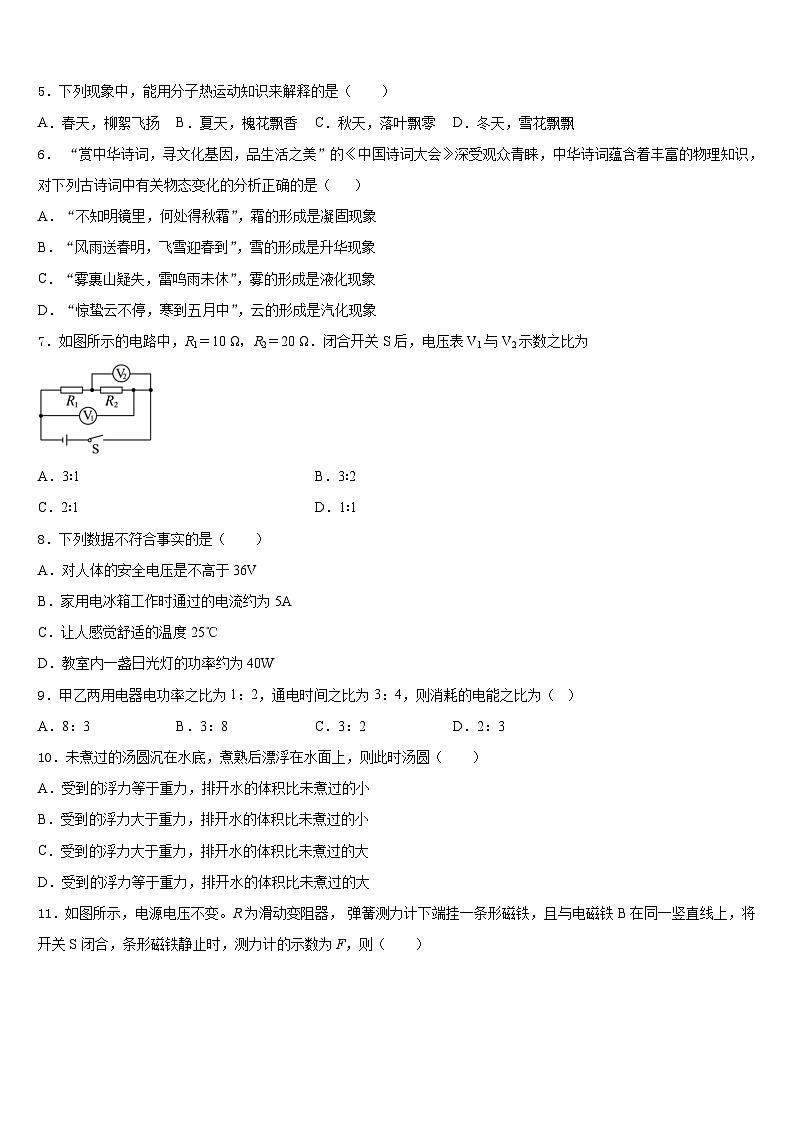

5．下列现象中，能用分子热运动知识来解释的是（ ）
A．春天，柳絮飞扬B．夏天，槐花飘香C．秋天，落叶飘零D．冬天，雪花飘飘
6． “赏中华诗词，寻文化基因，品生活之美”的《中国诗词大会》深受观众青睐，中华诗词蕴含着丰富的物理知识，对下列古诗词中有关物态变化的分析正确的是（ ）
A．“不知明镜里，何处得秋霜”，霜的形成是凝固现象
B．“风雨送春明，飞雪迎春到”，雪的形成是升华现象
C．“雾裹山疑失，雷鸣雨未休”，雾的形成是液化现象
D．“惊蛰云不停，寒到五月中”，云的形成是汽化现象
7．如图所示的电路中，R1＝10 Ω，R2＝20 Ω．闭合开关S后，电压表V1与V2示数之比为
A．3∶1B．3∶2
C．2∶1D．1∶1
8．下列数据不符合事实的是（ ）
A．对人体的安全电压是不高于36V
B．家用电冰箱工作时通过的电流约为5A
C．让人感觉舒适的温度25℃
D．教室内一盏日光灯的功率约为40W
9．甲乙两用电器电功率之比为1：2，通电时间之比为3：4，则消耗的电能之比为（ ）
A．8：3B．3：8C．3：2D．2：3
10．未煮过的汤圆沉在水底，煮熟后漂浮在水面上，则此时汤圆（ ）
A．受到的浮力等于重力，排开水的体积比未煮过的小
B．受到的浮力大于重力，排开水的体积比未煮过的小
C．受到的浮力大于重力，排开水的体积比未煮过的大
D．受到的浮力等于重力，排开水的体积比未煮过的大

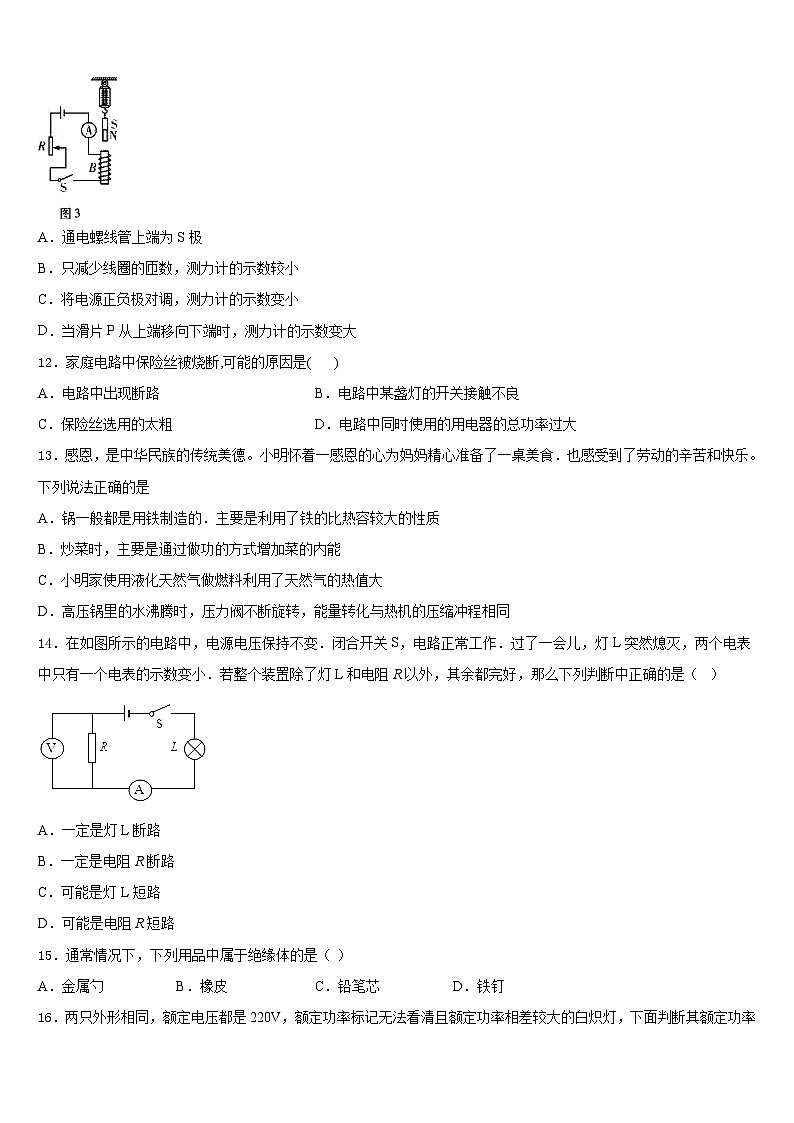

11．如图所示，电源电压不变。R为滑动变阻器， 弹簧测力计下端挂一条形磁铁，且与电磁铁B在同一竖直线上，将开关S闭合，条形磁铁静止时，测力计的示数为F，则（ ）
A．通电螺线管上端为S极
B．只减少线圈的匝数，测力计的示数较小
C．将电源正负极对调，测力计的示数变小
D．当滑片P从上端移向下端时，测力计的示数变大
12．家庭电路中保险丝被烧断,可能的原因是( )
A．电路中出现断路B．电路中某盏灯的开关接触不良
C．保险丝选用的太粗D．电路中同时使用的用电器的总功率过大
13．感恩，是中华民族的传统美德。小明怀着一感恩的心为妈妈精心准备了一桌美食．也感受到了劳动的辛苦和快乐。下列说法正确的是
A．锅一般都是用铁制造的．主要是利用了铁的比热容较大的性质
B．炒菜时，主要是通过做功的方式增加菜的内能
C．小明家使用液化天然气做燃料利用了天然气的热值大
D．高压锅里的水沸腾时，压力阀不断旋转，能量转化与热机的压缩冲程相同
14．在如图所示的电路中，电源电压保持不变．闭合开关S，电路正常工作．过了一会儿，灯L突然熄灭，两个电表中只有一个电表的示数变小．若整个装置除了灯L和电阻R以外，其余都完好，那么下列判断中正确的是（ ）
A．一定是灯L断路
B．一定是电阻R断路
C．可能是灯L短路
D．可能是电阻R短路
15．通常情况下，下列用品中属于绝缘体的是（ ）
A．金属勺B．橡皮C．铅笔芯D．铁钉
16．两只外形相同，额定电压都是220V，额定功率标记无法看清且额定功率相差较大的白炽灯，下面判断其额定功率大小的方法中，错误的是（ ）
A．将两灯泡串联接在220V电源上，亮度小的额定功率大
B．将两灯泡并联在220V的电源上，亮度小的额定功率小
C．看灯丝，灯丝较粗的额定功率小
D．测两灯泡的电阻，电阻小的额定功率大
17．下列四种方式都能让冰熔化，其中与其他三种方式不同的是（ ）
A．相互摩擦B．太阳照射
C．浸入热水D．炉火加热
18．具有防雾除露、化霜功能的汽车智能后视镜能保障行车安全，车主可通过旋钮开关实现功能切换．图是模拟加热原理图，其中测试电源的电压为10V，四段电热丝电阻均为10Ω，防雾、除露、化霜所需加热功率依次增大．下列说法正确的是
A．开关旋至“1”档，开启化霜功能
B．开启防雾功能，电路总电阻为5Ω
C．化霜与防雾电路的总功率之差为15W
D．从防雾到除露，电路总电流变化1A
19．如图所示的电路中，能用电压表正确测出灯L1两端电压的是
A．B．
C．D．
20．有阻值分别为10Ω、15Ω的两根电阻丝R1、R2，把它们按如图所示的连接方式连接成电路，先后接入同一电源，则在相等时间内放出热量最少的是
A．B．
C．D．
21．甲、乙、丙三个小球，在互相靠近时，甲排斥乙，乙吸引丙，若丙带负电，下列说法正确的是
A．乙可能带负电B．乙可能不带电
C．甲、乙一定都带正电D．甲一定带负电
22．举重比赛有甲、乙、丙三个裁判_其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己前面的按钮．要求主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（ ）
A．B．C．D．
23．下列电器设备中，主要利用电流热效应进行工作的是
A．话筒B．电话
C． 电视机的散热窗D．电饭锅
24．在如图中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S闭合后，在相同时间内，下列叙述正确的是
A．电流通过A、B所做的功是WA＜WB
B．电流通过A、B所做的功是WA＞WB
C．电流通过A、B所做的功是WA＝WB
D．无法比较电流通过A、B时做功的大小
25．下列说法正确的是（ ）
A．当水凝固成冰后，水分子的热运动也就停止了
B．物质是由分子或原子组成的，分子或原子之间只有引力
C．热量可以从内能少的物体传递到内能多的物体
D．冬天人们用热水袋取暖，内能从热水袋传递给人体
26．将一铁块投入到装有水的烧杯中，它们之间没有发生热传递，是因为它们具有相同( )
A．热量B．内能
C．温度D．比热容
27．下面对一台四冲程内燃机在一个循环中的能量转化表述不正确的是（ ）
A．压缩冲程末燃料燃烧化学能转化为内能B．做功冲程内能转化为机械能
C．压缩冲程机械能转化为内能D．压缩冲程化学能转化为内能
28．用丝绸摩擦过的玻璃棒靠近一个轻质小球，小球被吸引，则小球
A．可能不带电B．一定带负电
C．一定带正电D．一定不带电
29．灯泡L与定值电阻R组成的电路如图甲,L和R的I-U图线分别为图乙中的A、B．闭合开关S,L正常发光，电路的总功率为8W,由乙图可知此时灯泡L的
A．电压为8VB．电流为0.8AC．电阻为5ΩD．功率为3W
30．图中所示电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向左滑动时，下列说法中正确的是
A．电压表示数变大，电流表示数变小，灯泡变暗
B．电压表示数变小，电流表示数变大，灯泡变亮
C．电压表示数变大，电流表示数变大，灯泡变亮
D．电压表示数变小，电流表示数变小，灯泡变暗
二、填空题（每空1分，共10题，20分）
31．如图是电阻甲和乙的 U-I 图像，由图像可知：将甲和乙串联接在电压为 3V 的电源两端，乙的阻值是_______Ω；将甲和乙并联，若甲两端电压为 1V 时，干 路上的电流为_______ A．
32．在“怎样使两个灯泡都亮起来”的活动中，小明使用两节新干电池，按如图所示的方法连接，结果两个灯泡都亮了．这时，两灯的连接方式是___．灯泡的规格均为“2.5V 0.25A”，则每个灯泡的电阻是___Ω，每个灯泡的实际功率是______W．
33．在家庭电路中,电灯、插座、电视机的连接方式是______（选填“串联”或“并联”）使用的用电器越多,电路中的总电阻______选填“越大”或“越小”。
34．如图是“探究电流与电阻的关系”的电路图，将5Ω的定值电阻接入图中A、B两点间，正确操作后，电流表是示数为0.4A。接下来的操作是：断开开关，将5Ω的定值电阻更换成10Ω的定值电阻，然后闭合开关，向______（填“左”或“右”）移动滑片P，使电压表的示数为______ V时，读出电流表的示数。
35．在“探究导体的电阻跟哪些因素有关”的实验中。
（1）小明准备了五根电阻丝、电流表（有0～0.6A和0～3A两个量程）、电压恒为4V的电源，按图电路图进行连接，A、B间接入电阻丝。取得数据填入表：
（2）将2、3、4三根电阻丝分别接入A、B间，可以得出结论：同种材料、相同长度的导体，电阻与横截面积成_____比。这个实验采用的科学研究方法是_____法。
（3）如果将电阻丝1、2分别接入A、B间，可以探究电阻与_____的关系；为了探究“电阻与材料的关系”，应该选用两条电阻丝、_____（选填电阻丝的编号）分别接入A、B进行对比；
（4）将电阻丝5接入A、B间后，实验将无法进行下去，原因是_____；可见，在实验中，用开关进行_____（填操作名词）非常重要。
36．在汽油机的四个冲程中，机械能转化为内能的是__________冲程；如图所示汽油机正在进行的是__________冲程．
37．某电子式电能表表盘上标有“3200imp/kW•h”字样．小明将某家用电器单独接在该电能表上正常工作6min，电能表指示灯闪烁了320次．这段时间该家用电器耗电_____kW•h，其额定功率是_____W，这个家用电器可能_____（电热水壶/台灯/电视机）．
38．如下图所示是四冲程汽油机工作过程的一个冲程，该冲程中________能转化为________能。汽油机是汽车的“心脏”，气缸外面有“水套”，汽车行驶时水的温度会升高，水的内能会增大，这是通过________的方式改变水的内能。
39．在电阻两端加15V电压时,通过它的电流为3A,如果在它两端加6V的电压,通过它的电流是__________A．
40．LED 灯具有节能、环保等特点，如图所示是额定电压为 220 V、额定功率为 8.8W 的 LED 灯泡，该灯泡的额定电流是___________ A，正常工作时的电阻是___Ω .与普通白炽灯相比，在达到相同亮度的条件下，LED 灯大约可以节约 80%的电能，则这个 LED 灯与功率为_______ W 的白炽灯亮度相当.
三、实验题（每空1分，共2题，15分）
41．某同学学习了燃料的热值后，自己设计了一个实验来探究煤油和菜籽油的热值大小关系。他实验时组装了如图所示的两套规格完全相同的装置。
（1）为保证实验结论的可靠性，实验时应控制两装置中相同的量是煤油和菜籽油的_____（质量/体积）和水的质量。
（2）实验开始后他每隔1分钟记录了杯中水在3min内的温度（见上表），根据表中数据_____（能/不能）判定出煤油和菜籽油的热值大小关系，判断依据是_____。
（3）该同学实验前用天平测出了烧杯中水的质量及两油灯中燃料的质量，并记录的数据、利用公式计算出了水吸收的热量，他认为通过这些数据能准确地计算出煤油和菜籽油的热值。他的计算结果_____（大于/小于/等于）真实值。
42．如图所示，为小华设计的“探究电流与电阻关系”的实物电路图．（器材中有 3 个阻值不同的定值电阻）
（1）连接电路时开关应处于_______状态．
（2）开关闭合前，滑动变阻器的滑片P应移至_______（选填“A”或“B”）端．
（3）移动滑动变阻器滑片P，当电压表示数为 2V 时，记下电流表示数．当更换第 2 个定值电阻后，电压表示数如乙图所示．为完成探究，她将滑动变阻器的滑片P向_______（选填“左”或“右”）移动，直到完成第 2 次实验.
（4）探究完成后，可以得出的结论是_______________________．
四、计算题（每题10分，共2题，20分）
43．在图甲所示电路中，电源电压恒为9V，灯泡L的额定电压为6V，通过灯泡L的电流I与灯泡两端的电压U的关系如图乙所示，求：
（1）灯泡的额定功率；
（2）当电压表示数是5V时，灯泡L的实际功率。
44．如图所示，定值电阻R1=51Ω，只闭合S1， 将滑动变阻器滑片P移到中最左端时，电流表是的示数为1.24A；只闭合开关S3， 将滑动变阻器滑片P移到中点时，电流表示数为1.2A，小灯泡L的实际功率为1.8W：电流表的量程为1～1．6A，电压表的量程为1～3V．(不考虑温度对灯丝电阻的影响)。求：
（1）电源电压
（2）小灯泡的电阻
（3）只闭合开关S3 滑片P在中点时，电压表的示数是多少?
（4）在保证电路安全的条件下，电路消耗的最小功率是多少?
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
2、B
3、D
4、C
5、B
6、C
7、B
8、B
9、B
10、D
11、D
12、D
13、C
14、B
15、B
16、C
17、A
18、C
19、B
20、C
21、C
22、B
23、D
24、A
25、C
26、C
27、D
28、A
29、D
30、C
二、填空题（每空1分，共10题，20分）
31、2.5 0.6
32、串联；10；0.1．
33、并联 越小
34、右 2
35、反 控制变量 长度 2和5 电路中的电流超过了电流表的量程 试触
36、压缩 做功
37、0.1 1000 电热水壶
38、内 机械 热传递
39、1.2
40、0.04 5500 44
三、实验题（每空1分，共2题，15分）
41、质量 不能 未控制煤油和菜籽油燃烧的质量相等 小于
42、断开 A 左 导体两端电压一定时，通过导体的电流与导体的电阻成反比
四、计算题（每题10分，共2题，20分）
43、（1）3W；（2）1.6W。
44、（2）22V；（2）45Ω；（3）32Ω；（4）2.26W
序号
材料
长度
横截面积
电流（A）
1
镍铬合金丝
L
S
0.32
2
镍铬合金丝
2L
S
0.16
3
镍铬合金丝
2L
2S
0.32
4
镍铬合金丝
2L
3S
0.48
5
锰铜合金丝
2L
S
0.64
加热的时间/min
0
1
2
3
甲杯水温/℃
25
27
29
32
乙杯水温/℃
25
26
27
28
