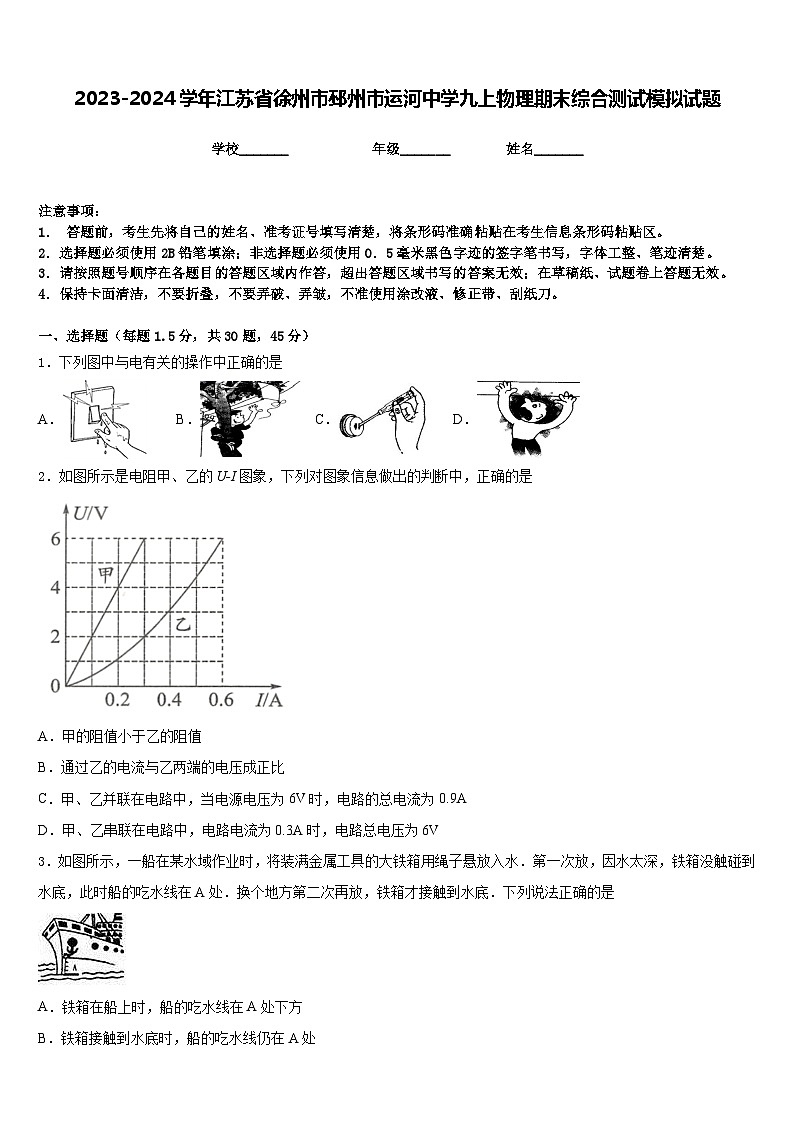

2023-2024学年江苏省徐州市邳州市运河中学九上物理期末综合测试模拟试题含答案

这是一份2023-2024学年江苏省徐州市邳州市运河中学九上物理期末综合测试模拟试题含答案，共13页。试卷主要包含了以下有关电阻的观点中，错误的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．下列图中与电有关的操作中正确的是
A．B．C．D．
2．如图所示是电阻甲、乙的U-I图象，下列对图象信息做出的判断中，正确的是
A．甲的阻值小于乙的阻值
B．通过乙的电流与乙两端的电压成正比
C．甲、乙并联在电路中，当电源电压为6V时，电路的总电流为0.9A
D．甲、乙串联在电路中，电路电流为0.3A时，电路总电压为6V
3．如图所示，一船在某水域作业时，将装满金属工具的大铁箱用绳子悬放入水．第一次放，因水太深，铁箱没触碰到水底，此时船的吃水线在A处．换个地方第二次再放，铁箱才接触到水底．下列说法正确的是
A．铁箱在船上时，船的吃水线在A处下方
B．铁箱接触到水底时，船的吃水线仍在A处
C．铁箱接触到水底时，船的吃水线在A处之下
D．铁箱接触到水底时，船的吃水线在A处之上

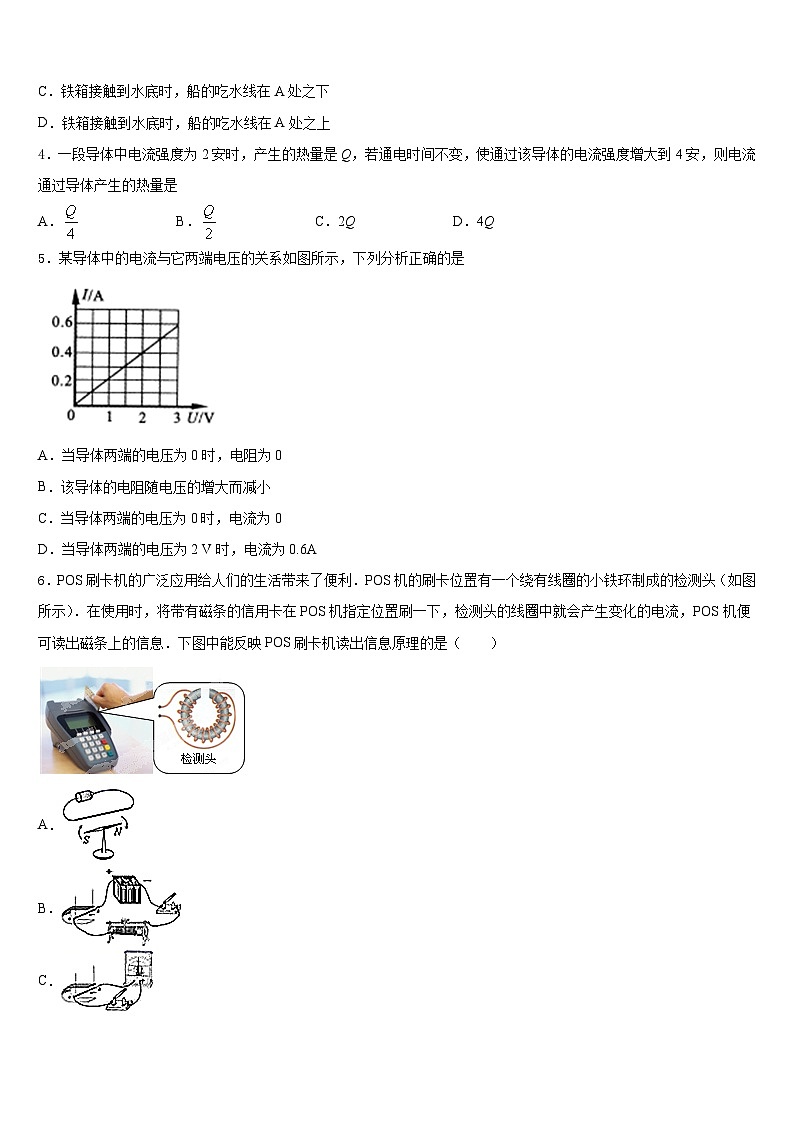

4．一段导体中电流强度为2安时，产生的热量是Q，若通电时间不变，使通过该导体的电流强度增大到4安，则电流通过导体产生的热量是
A．B．C．2QD．4Q
5．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是
A．当导体两端的电压为0时，电阻为0
B．该导体的电阻随电压的增大而减小
C．当导体两端的电压为0时，电流为0
D．当导体两端的电压为2 V时，电流为0.6A
6．POS刷卡机的广泛应用给人们的生活带来了便利．POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图所示）．在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息．下图中能反映POS刷卡机读出信息原理的是（ ）
A．
B．
C．
D．

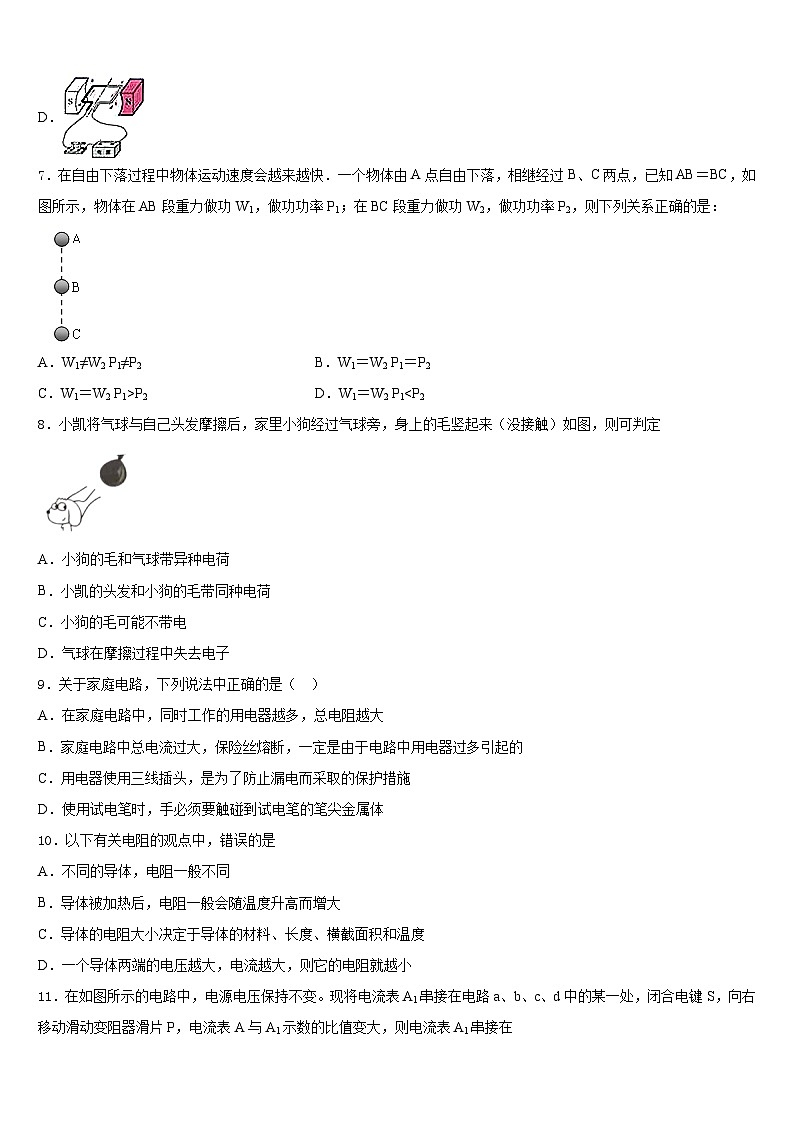

7．在自由下落过程中物体运动速度会越来越快．一个物体由A点自由下落，相继经过B、C两点，已知AB＝BC，如图所示，物体在AB段重力做功W1，做功功率P1；在BC段重力做功W2，做功功率P2，则下列关系正确的是：
A．W1≠W2 P1≠P2B．W1＝W2 P1＝P2
C．W1＝W2 P1>P2D．W1＝W2 P18．小凯将气球与自己头发摩擦后，家里小狗经过气球旁，身上的毛竖起来（没接触）如图，则可判定
A．小狗的毛和气球带异种电荷
B．小凯的头发和小狗的毛带同种电荷
C．小狗的毛可能不带电
D．气球在摩擦过程中失去电子
9．关于家庭电路，下列说法中正确的是（ ）
A．在家庭电路中，同时工作的用电器越多，总电阻越大
B．家庭电路中总电流过大，保险丝熔断，一定是由于电路中用电器过多引起的
C．用电器使用三线插头，是为了防止漏电而采取的保护措施
D．使用试电笔时，手必须要触碰到试电笔的笔尖金属体
10．以下有关电阻的观点中，错误的是
A．不同的导体，电阻一般不同
B．导体被加热后，电阻一般会随温度升高而增大
C．导体的电阻大小决定于导体的材料、长度、横截面积和温度
D．一个导体两端的电压越大，电流越大，则它的电阻就越小
11．在如图所示的电路中，电源电压保持不变。现将电流表A1串接在电路a、b、c、d中的某一处，闭合电键S，向右移动滑动变阻器滑片P，电流表A与A1示数的比值变大，则电流表A1串接在
A．a点B．b点C．c点D．d点
12．下列现象中，能说明分子在永不停息的运动的是
A．烟雾弥漫B．雪花飞舞C．香气扑鼻D．尘土飞扬
13．如图所示的做法中，符合安全用电原则的是（ ）
A．雷雨天站在大树下避雨B．用手指碰触插座的插孔
C．用湿抹布擦发光的灯泡D．将冰箱的金属外壳接地
14．标有“6V 1.5W”的灯泡，通过它的电流随其两端电压变化的图像如图所示，若把这只灯泡与一个 10Ω 的定值电阻串联接在电压为 6V 的电源两端.则下列说法中错误的是
A．该灯泡正常工作时的电阻为 24Ω
B．此时通过定值电阻的电流为 0.25A
C．此时灯泡的实际功率为 0.8W
D．此时电路的实际总功率为 1.2W
15．如图所示，物理课上李老师给电炉通电后，电炉丝热得发红，而用手触摸与之连接的导线却不觉得烫手。这是因为
A．电炉丝的电阻比导线的电阻小
B．电流通过导线时没有产生热效应
C．导线中的电流比电炉丝中的电流小
D．导线消耗的电功率比电炉丝消耗的电功率小
16．既能吹冷风又能吹热风的某品牌电吹风，小明设计的电吹风的简化电路图，其中最合理的是（ ）。
A．B．C．D．
17．下列措施中不属于节约用电的是 （ ）
A．电视机不用时切断电源B．离开教室随手关灯
C．夏天用空调时把温度调得很低D．用节能灯代替白炽灯
18．下列各图及其对应的说法中，错误的是
A．图甲所示的汽油机的冲程中，汽缸内混合物的内能增加，温度升高
B．图乙中当容器内的油面上升时，油量表的示数变大
C．图丙的动圈式话筒的工作原理是通电导体在磁场中受力的作用
D．图丁试电笔使用时手指要接触试电笔尾部的金属体
19．关于电压，以下说法错误的是（ ）
A．电压是使电路中形成电流的原因
B．电路两端有电压，则电路中一定有电流
C．把一节干电池接在电路中，即使电路没有闭合，干电池两端也会有电压
D．电路中有电流，则电路两端一定有电压
20．电炉通电一段时间后，电炉丝热得发红，而与电炉丝相连的导线却几乎不发热，这主要是因为（ ）
A．通过导线的电流大于通过电炉丝的电流
B．导线的电阻远大于电炉丝的电阻
C．通过导线的电流小于通过电炉丝的电流
D．导线的电阻远小于电炉丝的电阻
21．有两只分别标有“3V，3W”和“6V，3W”的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，现将两灯泡串联在电源电压为9V的电路中，当开关S闭合以后，下列说法中正确的是
A．L1和L2两灯均可以正常工作
B．L1和L2两灯一样亮
C．L1和L2两灯的实际功率之比为1:4
D．L1的实际功率超过了它的额定功率
22．LED灯是一种节能光源，核心元件是发光二极管，二极管的主要材料是（ ）
A．钨丝B．陶瓷C．半导体D．超导体
23．如图所示，为提升重物，现选用轻质杠杆，不考虑杠杆支点O点处的摩擦，每次利用杠杆把同一重物匀速提升相同高度，下列说法正确的是
A．当重物悬挂在A点，动力作用在C点时，该杠杆一定是省力杠杆
B．当重物悬挂在C点，动力作用在B点时一定比作用在A点时要省力
C．无论重物挂在A点还是B点时，利用该机械所做的有用功都相等
D．如果动力作用在C点且方向始终保持与杆保持垂直，则提升重物过程动力大小不变
24．小明设计了一种机动车闯红灯拍照装置，光控开关接收到红灯信号时闭合；压力开关受到机动车的压力时闭合；摄像系统电路接通时就会准确抓拍闯红灯的违法行为。下列判断正确的是（ ）
A．图中电磁继电器利用了电磁感应现象
B．设计不合理，这样可能会抓拍到非违法行为
C．光控开关和压力开关都闭合时就会抓拍违法行为
D．光控开关和压力开关并联也可以准确抓拍违法行为
25．如图是某家庭电路的一部分，下列说法正确的是( )
A．电冰箱接入三孔插座后电灯与电冰箱是串联
B．电冰箱接入三孔插座能使电冰箱金属外壳接地
C．若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关
D．断开开关S时，站在地上的人接触A点或B点都不会触电
26．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法错误的是（ ）
A．灯泡L1和L2并联
B．电流表A1一定连接“3A”接线柱
C．电流表A1的读数是1.5A
D．通过灯L1的电流为1.2A
27．已知：R1＜R2，将图中的四种不同接法接到同一电源的两极间，电路中的电流最小的是
A．B．C．D．
28．小明家的电能表的盘面标有“”，他要用这个电能表来测一台电冰箱的实际功率．为此他在其他用电器都关闭的条件下，测得电冰箱启动工作0.5h后自动停机的过程中，电能表转盘转300r，则该电冰箱在此时间工作时的实际功率为（ ）
A．0.12kWB．1. 2kwC．53kWD．350kW
29．下列家用电器中属于电热器的是（ ）
A．电动机B．电饭锅
C．电风扇D．洗衣机
30．下列关于信息的传递和材料说法正确的是
A．车载GPS导航系统是利用超声波进行定位和导航的
B．电磁波不能在真空中传播
C．半导体材料有硅、锡、砷化镓等
D．纳米材料可以大大提高材料的强度和硬度，降低烧结温度，提高材料的磁性等
二、填空题（每空1分，共10题，20分）
31．大量实验表明，导体的电阻是导体本身的一种性质，它的大小决定于导体的_____、_____和横截面积．
32．为了减小导线的电阻，增大用电的安全性，并考虑价格因素。电热水器等大功率用电器的电源线要___ （选填“粗而短”或“细而长”），并且最好选用___（选填“铜线”、“铝线”或“银线”）作材料。
33．摩擦起电实质上是电子在物体之间的转移；与A摩擦过的物体B带正电，则在摩擦过程中________（填“A”或“B”）得到电子。在空气干燥时，用塑料梳子梳头发，越梳头发变得越蓬松，这是由于头发带________（填“同种”或“异种”）电荷。
34．如图所示，电阻箱的示数为________________Ω。
35．在农网改造前，某同学家离变电站较远，当他将一个标有“220 V 25 W”的灯泡的开关闭合后，发现灯泡亮度不够，被戏称为“南瓜花”，形成“南瓜花”的主要原因是由于他家的灯泡工作时的实际电压 ____ 220 V，实际功率____25 W。（填“大于”或“小于”）
36．汽油机是热机的一种，其在做功冲程时的能量转化情况是___________；在设计制造时，汽缸外有一个水套，让汽缸被水包围着使其降温，这是利用了水的_______的特性。一台单缸四冲程汽油机，飞轮转速是1200r/min，该汽油机每秒钟对外做功________次，若每次对外做功90J，其功率是________W。
37．如图所示电路中，电源电压保持不变，电阻R1与R2的阻值之比为2：1．开关S断开时，R1与R2的电功率之比为_____：开关S闭合前后，电压表两次的示数之比为_____．
38．如图所示，相同的甲、乙容器中装有质量与初温都相同的水，已知电热丝的阻值R1>R2，两电路中电源相同，通电后，A图中_________容器内的水先沸腾（选填“甲”或“乙”）；相同时间内A、B图中，________图中的R1产生的热量较多（选填“A”或“B”）。
39．如图所示，小灯泡的在2V电压下的电阻_____Ω，小灯泡的电阻随电压的增大而_____，所以小灯泡的电阻与_____有关．
40．如图所示，当断开开关S1、S2，闭合S3时，能亮的灯是_____；要使灯L1、L2组成并联电路，则应断开的开关是_____；当开关S1、S2、S3都闭合时，电路处于_____状态（开路/短路/通路）。
三、实验题（每空1分，共2题，15分）
41．某同学按照如图甲所示的电路，测量额定电压为2.5Ｖ的小灯泡的电阻。
(1)请用笔画线代替导线将图甲所示的实物电路连接完整（要求：滑动变阻器的滑片向左移动时小灯变亮）；______
(2)闭合开关前，应将滑片P置于_______（选填“A”或“B”）端。正确连接电路后，闭合开关S，移动滑片P发现小灯泡始终不亮，电流表指针几乎未偏转，电压表有示数，则故障原因可能是________________________；
(3)故障排除后，闭合开关，移动滑片，当电压表示数为1.5Ｖ时，电流表示数如图乙所示，则此时通过小灯泡的电流是__________A，小灯泡电阻是__________Ω；
(4)利用实验测得数据绘制了如图丙所示的I-U图像，则小灯泡的额定功率为______W；
(5)完成测量后小东认为，还可以用上述器材探究“电流与电压关”,系小李认为用上述器材不能完成此探究，你认为小李判断的理由是什么？
答：____________________________________________________ 。
42．小明探究“电流与电压”的关系，设计的实验电路图如图甲所示，已知电源电压为3V，定值电阻R1的阻值为5，小明有三个规格分别为“10”、“20”和“50”的滑动变阻器，完成下列题目：
（1）小明准备测出0.5 V、1.0 V、1.5 V、2.0 V下的电流，得出结论。为了完成实验，应该选用规格为______的滑动变阻器；调节滑动变阻器时，眼睛要看着_____（填“电流表”或“电压表”）； 小明记录数据如下，由于粗心，忘记将第三组电压表示数填入表格，这里的电压值应该为______V。
（2）接下来，小明利用上述电路原理图来探究“电流与电阻”关系，闭合开关后移动滑动变阻器使得电压表的读数为2V，然后断开开关，将CD间的电阻从5换成10后，再闭合开关，此时电压表的示数______（填“大于”、“小于”或“等于”）2V，接下来小明应将滑动变阻器的滑片向______端填“a”或“b”移动。
（3）最后小明在桌子上发现一个小灯泡，为了测量小灯泡的阻值，小明用这个小灯泡换掉原电路中的R1，调节滑动变阻器，电路中两电表的示数如图乙所示，通过两表示数算出小灯泡的阻值为______。接下来小明觉得一次测量误差较大，于是改变了小灯泡两端的电压，多测了几组数据，求出小灯泡电阻的平均值。小明测小灯泡电阻的方法______（填“正确”或“不正确”）。
四、计算题（每题10分，共2题，20分）
43．某中学为学生供应开水，用锅炉将200升水从25℃加热到100℃，燃烧了6kg的无烟煤。[J/（kg·℃），q煤=3.4×107J/kg，]求：
(1)锅炉内的水吸收的热量；
(2)无烟煤完全燃烧放出的热量；
(3)此锅炉的效率。
44．某人设计了一种简易的电子拉力计，如图甲是其原理图，放在水平地面上的物体A通过硬质弹簧与拉环相连。弹簧上端和金属滑片P固定在一起（弹簧的电阻不计，P与R2接触良好且不计摩擦）。已知物体A的质量为100kg，定值电阻R1=6Ω，R2是一根长为6cm的均匀电阻线（阻值与其长度成正比），其最大阻值为24Ω，电源电压为6V，电流表的量程为0~0.6A。当不拉拉环时，金属滑片P刚好处于a端。已知该弹簧伸长的长度ΔL与所受竖直向上的拉力F间的关系如图乙所示，问：
（1）闭合开关，当电流表示数为0.3A时，R2接入电路中的电阻为多少？
（2）要把电流表的表盘改为拉力计的表盘，则拉力计表盘的零刻度（即金属滑片P刚好处于a端时）应标在电流表表盘的何处（即电流为多少）？
（3）在保证电路安全的条件下，物块A对地面的压力范围是多少？（取g=10N/kg）
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
2、C
3、C
4、D
5、C
6、C
7、D
8、C
9、C
10、D
11、A
12、C
13、D
14、B
15、D
16、D
17、C
18、C
19、B
20、D
21、C
22、C
23、C
24、C
25、B
26、D
27、D
28、B
29、B
30、D
二、填空题（每空1分，共10题，20分）
31、材料， 长度
32、粗而短 铜线
33、A 同种
34、1931
35、小于 小于
36、内能转化为机械能 比热容大 10 900
37、2：1 2：3
38、乙 A
39、5 增大 温度
40、L1、L2 S3 短路
三、实验题（每空1分，共2题，15分）
41、见解析 B 灯泡断路 0.2 7.5 0.625 灯泡的电阻随温度的变化而变化
42、50Ω 电压表 1.5 大于 b 4 不正确
四、计算题（每题10分，共2题，20分）
43、 (1)6.3×107J；(2)2.04×108J；(3)30.9%
44、 (1)14Ω；(2)0.2A处应标零刻度；(3)250N~1000N。
U/V
0.5
1.0
________
2.0
I/A
0.1
0.2
0.3
0.4
