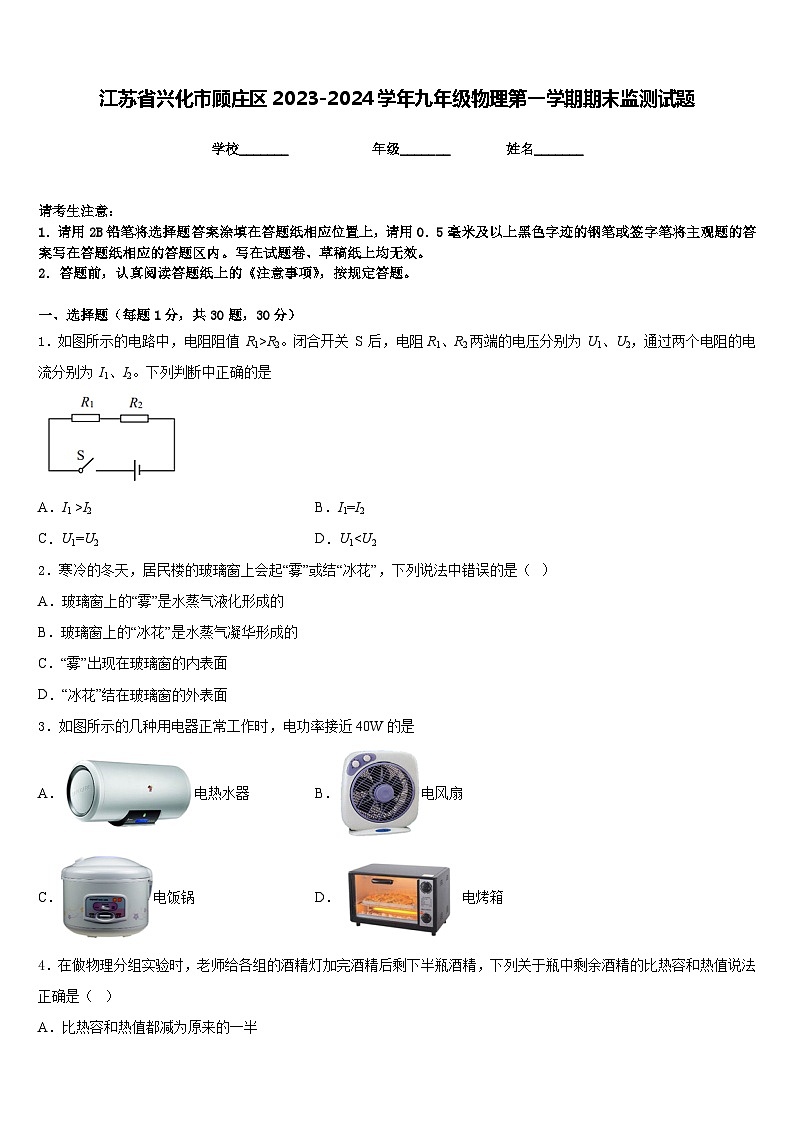

江苏省兴化市顾庄区2023-2024学年九年级物理第一学期期末监测试题含答案

这是一份江苏省兴化市顾庄区2023-2024学年九年级物理第一学期期末监测试题含答案，共9页。试卷主要包含了关于安全用电，下列说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．如图所示的电路中，电阻阻值 R1>R2。闭合开关 S 后，电阻R1、R2两端的电压分别为 U1、U2，通过两个电阻的电流分别为 I1、I2。下列判断中正确的是
A．I1 >I2B．I1=I2
C．U1=U2D．U12．寒冷的冬天，居民楼的玻璃窗上会起“雾”或结“冰花”，下列说法中错误的是（ ）
A．玻璃窗上的“雾”是水蒸气液化形成的
B．玻璃窗上的“冰花”是水蒸气凝华形成的
C．“雾”出现在玻璃窗的内表面
D．“冰花”结在玻璃窗的外表面
3．如图所示的几种用电器正常工作时，电功率接近40W的是
A．电热水器B．电风扇
C．电饭锅D．电烤箱

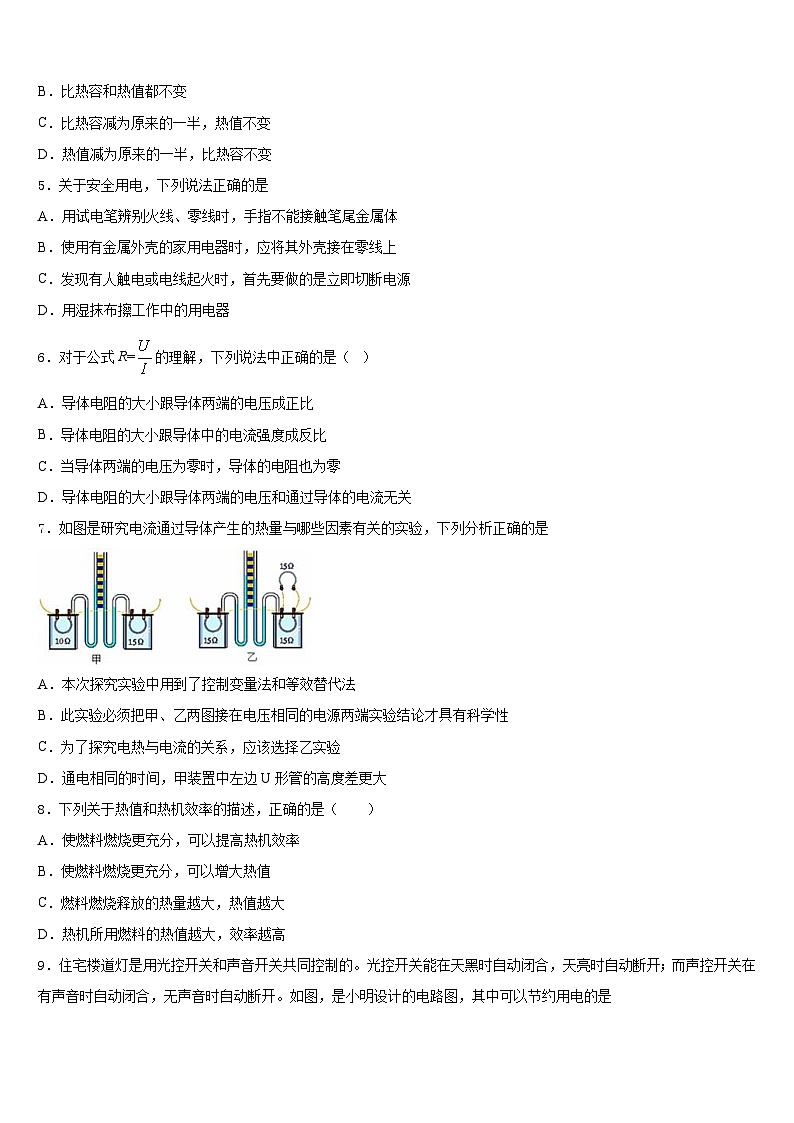

4．在做物理分组实验时，老师给各组的酒精灯加完酒精后剩下半瓶酒精，下列关于瓶中剩余酒精的比热容和热值说法正确是（ ）
A．比热容和热值都减为原来的一半
B．比热容和热值都不变
C．比热容减为原来的一半，热值不变
D．热值减为原来的一半，比热容不变
5．关于安全用电，下列说法正确的是
A．用试电笔辨别火线、零线时，手指不能接触笔尾金属体
B．使用有金属外壳的家用电器时，应将其外壳接在零线上
C．发现有人触电或电线起火时，首先要做的是立即切断电源
D．用湿抹布擦工作中的用电器
6．对于公式R=的理解，下列说法中正确的是（ ）
A．导体电阻的大小跟导体两端的电压成正比
B．导体电阻的大小跟导体中的电流强度成反比
C．当导体两端的电压为零时，导体的电阻也为零
D．导体电阻的大小跟导体两端的电压和通过导体的电流无关
7．如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是
A．本次探究实验中用到了控制变量法和等效替代法
B．此实验必须把甲、乙两图接在电压相同的电源两端实验结论才具有科学性
C．为了探究电热与电流的关系，应该选择乙实验
D．通电相同的时间，甲装置中左边U形管的高度差更大
8．下列关于热值和热机效率的描述，正确的是（ ）
A．使燃料燃烧更充分，可以提高热机效率
B．使燃料燃烧更充分，可以增大热值
C．燃料燃烧释放的热量越大，热值越大
D．热机所用燃料的热值越大，效率越高

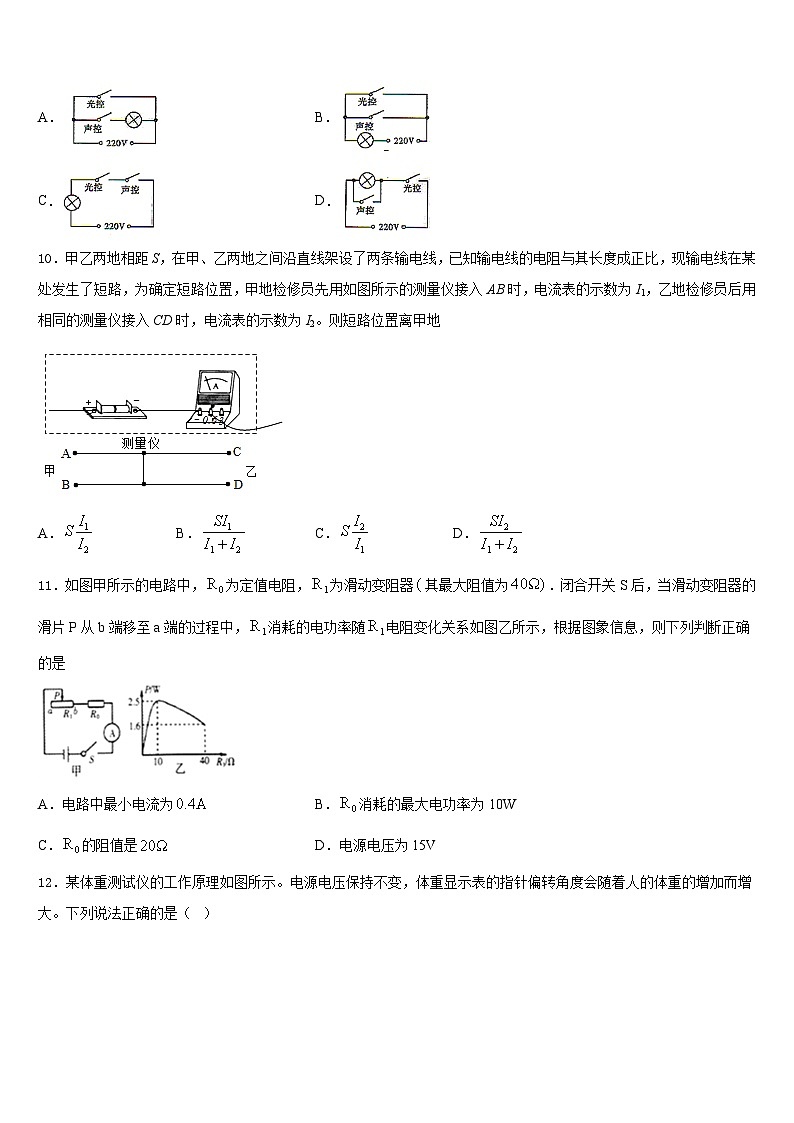

9．住宅楼道灯是用光控开关和声音开关共同控制的。光控开关能在天黑时自动闭合，天亮时自动断开；而声控开关在有声音时自动闭合，无声音时自动断开。如图，是小明设计的电路图，其中可以节约用电的是
A．B．
C．D．
10．甲乙两地相距S，在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲地检修员先用如图所示的测量仪接入AB时，电流表的示数为I1，乙地检修员后用相同的测量仪接入CD时，电流表的示数为I2。则短路位置离甲地
A．B．C．D．
11．如图甲所示的电路中，为定值电阻，为滑动变阻器其最大阻值为．闭合开关S后，当滑动变阻器的滑片P从b端移至a端的过程中，消耗的电功率随电阻变化关系如图乙所示，根据图象信息，则下列判断正确的是
A．电路中最小电流为B．消耗的最大电功率为10W
C．的阻值是D．电源电压为15V
12．某体重测试仪的工作原理如图所示。电源电压保持不变，体重显示表的指针偏转角度会随着人的体重的增加而增大。下列说法正确的是（ ）
A．体重显示表实质上是一只电压表改装
B．压力传感器的阻值随压力的增大而减小
C．人的体重越大，压力传感器两端的电压越大
D．如果以B点位置的作用力视为动力，则图中的ABO是一个省力杠杆
二、填空题（每题5分，共4题，20分）
13．把一个电阻为44Ω的电炉接入电压为220V的电路中，通电10min产生的热量为______________J．连接家庭电路时，要注意检查线路连接处接触情况．若接触不良，电流通过时产生的热量会更多．容易引起火灾．因为相比接触良好时连接处的电阻________（更大/更小）．
14．英国物理学_____发现了电流热效应的定律，生产生活中的_____（选填“电磁起重机”“节能台灯”或“电热毯”）主要是利用电流热效应工作的．
15．家用电水杯利用了电流的_______效应.某型号电水杯铭牌标有“220V 400W”字样，它正常工作时，发热元件的阻值为_______Ω。正常工作10min，电水杯消耗的电能为_______J。若把此电水杯接在110 V电路中时，它的实际功率为_______W（假设电阻丝不随温度变化）。
16．郑铁2019年12月1日正式通车，方便了人们的出行。列车用大功率的电动机提供动力，速度可达300km/h以上。进站前停止供电列车仍能继续前行是由于________，刹车过程是通过________的方式________（填“增大”或“减小”）了它的内能。
三、实验题（共12分）
17．（4分）用如图所示的装置做“探究电流相同时，通过导体产生的热量与电阻大小的关系”的实验．(甲、乙是两完全相同的密闭容器．闭合开关前，A、B两U形管内液面相平)
(1)由于电流产生的热量不易直接测量，因此在实验中是通过观察U形管中液面的________来显示甲、乙两容器内空气温度的变化，这里采用了________的探究方法。
(2)通过对比观察，________(选填“甲”或“乙”)容器中的电阻产生的热量较多。由此可知，在电流和通电时间相同时，电阻越________，导体产生的热量越多。
18．（4分）在研究“水果电池的电压与那些因素有关”的实验中（如图所示）
（1）小丽作出如下猜想：
猜想一：水果电池电压与水果种类有关
猜想二：水果电池电压与两电极间距离有关
猜想三：水果电池电压与两电极插入水果的深度有关
为了验证上述猜想是否正确，小丽设计了如下实验和记录的表格。
①为验证猜想一，应做编号为_____和____的实验；
②为验证猜想二，应做编号为_____和____的实验；
③为验证猜想三，应做编号为____和___的实验。
（2）小丽又提出猜想四：水果电池电压与水果大小有关。她将菠萝依次切去一部分来做实验，并将数据记录如下
该实验说明：_________
（3）以上探究方法在初中物理中经常用到，以下探究活动中不采用此方法的是（______）
A．探究电流与电压、电阻的关系 B．探究决定导体电阻大小的因素
C．探究串并联总电阻 D．探究动能大小与什么因素有关
19．（4分）小明要测量定值电阻Rx的阻值（约十几欧）。现有器材：电源（6V）、滑动变阻器、电流表、电压表、开关各一个，导线若干。
(1)如图甲所示电路，请用笔画线代替导线，将该电路连接完整；
（_________）
(2)在连接电路时，开关应处于_____状态，电路连好后，闭合开关前，应将滑动变阻器滑片移至最_______端。闭合开关，移动滑片到某一位置，电压表示数如图乙所示，则Rx两端的电压为______V，观察到电流表示数为0.1A，他记下数据并算出电阻Rx的阻值为_______Ω；
(3)本实验进行了多次测量的目的是________________。
四、作图题（共16分）
20．（8分）在图中，请你标出小磁针的N极和A点的磁感线方向．
（_______）
21．（8分）如图，O为轻质杠杆的支点，A点挂一重物，杠杆在图示位置平衡，作出阻力臂L2和最小动力F1的示意图．
（_____）
五、计算题（共22分）
22．（10分）如如图所示，R1＝10Ω，闭合开关后，电流表A的示数为0.6A，R2的电功率为2.4W．求：
（1）电压电压；
（2）通电100s，R2消耗的电能．
23．（12分）在家庭电路中接入标有“220V40W”字样的电灯泡正常工作时。求：
(1)通过该电灯的额定电流I。
(2)电灯泡此时的电阻R的值是多少？
(3)60s内电流通过电灯泡正常工作时所做的电功W是多少？
(4)当把两个完全相同的这样的电灯串联接入220V电压的电路中，两灯总的实际功率是多少？（设电阻不随温度而改变）
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、D
3、B
4、B
5、C
6、D
7、C
8、A
9、C
10、D
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、6.6×105 更大
14、焦耳 电热毯
15、热 121 2.4×105 100
16、列车具有惯性 做功 增大
三、实验题（共12分）
17、高度差 转换 乙 大
18、3 4 1 3 2 3 水果电池电压与水果大小无关 C
19、 断开 左 1.2 12 求平均值减少误差
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）6V．（2）240J．
23、 (1) 0.18A；(2) 1210Ω；(3) 2400J；(4) 20W。
实验编号
水果种类
深度（cm）
两极间距离(cm)
电压
1
菠萝
3
4
2
2
2
3
3
2
4
梨
3
2
5
3
1
菠萝的大小/个
1
3/4
1/2
1/4
测得的电压/V
0.27
0.28
0.26
0.28
