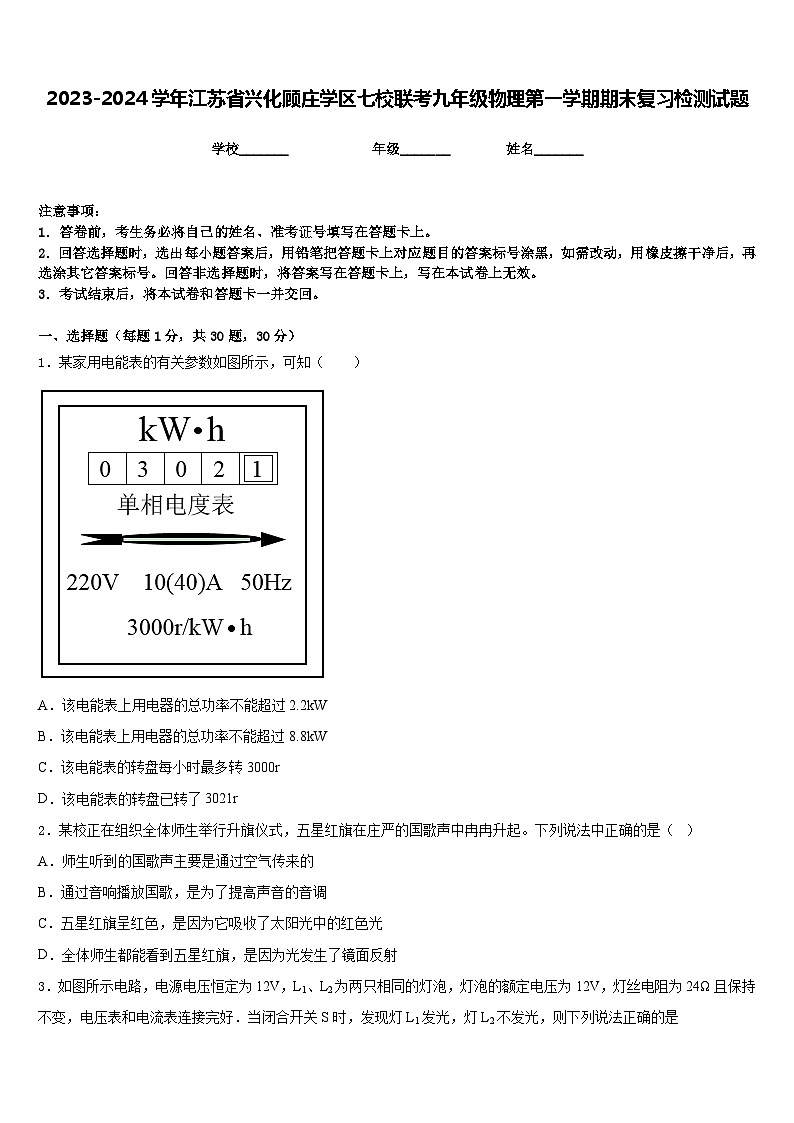

2023-2024学年江苏省兴化顾庄学区七校联考九年级物理第一学期期末复习检测试题含答案

这是一份2023-2024学年江苏省兴化顾庄学区七校联考九年级物理第一学期期末复习检测试题含答案，共8页。试卷主要包含了关于电阻，下列说法中正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．某家用电能表的有关参数如图所示，可知（ ）
A．该电能表上用电器的总功率不能超过2.2kW
B．该电能表上用电器的总功率不能超过8.8kW
C．该电能表的转盘每小时最多转3000r
D．该电能表的转盘已转了3021r
2．某校正在组织全体师生举行升旗仪式，五星红旗在庄严的国歌声中冉冉升起。下列说法中正确的是（ ）
A．师生听到的国歌声主要是通过空气传来的
B．通过音响播放国歌，是为了提高声音的音调
C．五星红旗呈红色，是因为它吸收了太阳光中的红色光
D．全体师生都能看到五星红旗，是因为光发生了镜面反射

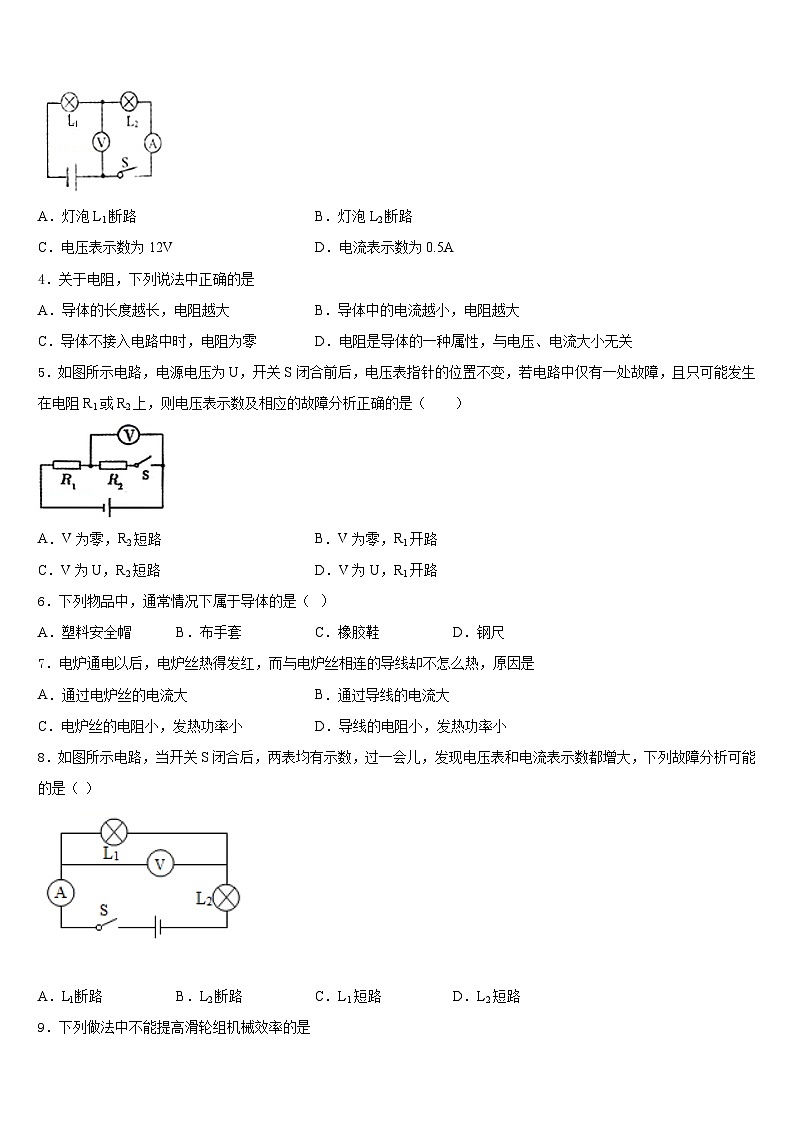

3．如图所示电路，电源电压恒定为12V，L1、L2为两只相同的灯泡，灯泡的额定电压为12V，灯丝电阻为24Ω且保持不变，电压表和电流表连接完好．当闭合开关S时，发现灯L1发光，灯L2不发光，则下列说法正确的是
A．灯泡L1断路B．灯泡L2断路
C．电压表示数为12VD．电流表示数为0.5A
4．关于电阻，下列说法中正确的是
A．导体的长度越长，电阻越大B．导体中的电流越小，电阻越大
C．导体不接入电路中时，电阻为零D．电阻是导体的一种属性，与电压、电流大小无关
5．如图所示电路，电源电压为U，开关S闭合前后，电压表指针的位置不变，若电路中仅有一处故障，且只可能发生在电阻R1或R2上，则电压表示数及相应的故障分析正确的是（ ）
A．V为零，R2短路B．V为零，R1开路
C．V为U，R2短路D．V为U，R1开路
6．下列物品中，通常情况下属于导体的是（ ）
A．塑料安全帽B．布手套C．橡胶鞋D．钢尺
7．电炉通电以后，电炉丝热得发红，而与电炉丝相连的导线却不怎么热，原因是
A．通过电炉丝的电流大B．通过导线的电流大
C．电炉丝的电阻小，发热功率小D．导线的电阻小，发热功率小
8．如图所示电路，当开关S闭合后，两表均有示数，过一会儿，发现电压表和电流表示数都增大，下列故障分析可能的是（ ）
A．Ll断路B．L2断路C．L1短路D．L2短路
9．下列做法中不能提高滑轮组机械效率的是
A．增加物体提升的高度B．使用轻质动滑轮
C．增加物体的质量D．在轴上加润滑油
10．小明对新型LED灯带很好奇，取一段剖开后发现，灯带中的LED灯是多只灯串联后通过电源适配器接入照明电路的，他取下其中一只LED灯接在电池两端没有亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热，以下推断符合上述实验事实的是
A．单只LED灯工作电压是220V
B．LED灯主要是将电能转化为内能
C．LED灯是单向导电的
D．灯带中一只LED灯断路后其他灯还亮
11．下列物品中，通常情况下都属于导体的是（ ）
A．不锈钢尺 石墨
B．橡胶手套 人体
C．塑料笔杆 大地
D．陶瓷碗 空气
12．下列四种用电器中，利用电流热效应工作的是（ ）
A．洗衣机B．收音机C．电视机D．电饭锅
二、填空题（每题5分，共4题，20分）
13．小刚用如图甲所示电路来探究电流与电压的关系，闭合开关S，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙所示，由图象可知定值电阻R1的阻值是____Ω．实验时，电源电压保持5 V不变，当滑片P位于a端时，由图象可得滑动变阻器消耗的电功率是_____W．此时，电阻R1在10 min内产生的热量为_____J．
14．如图所示，闭合开关，静止的导体棒ab在轨道上向右运动，说明了通电导体在磁场中受到_____的作用。若将电源的正、负极和磁体的N、S极都对调，则导体棒ab将向_____运动（选填“左”或“右”）。
15．如图，电阻箱的示数为________Ω。
16．我市在城市建设中，大量增加了水域面积，如南湖、雨山湖等，这是利用水的______大的特性，可以调节气温，营造舒适的居住环境。
三、实验题（共12分）
17．（4分）某实验小组的同学用图甲所示器材测量小灯泡电功率，待测小灯泡L的额定电压为3.8V，额定功率小于1W，电源电压恒为6V，滑动变阻器R的规格为“20Ω1A”，图甲所示是该实验小组没有连接完整的电路．
（1）请你用笔画线代替导线，在图甲中把电路连接完整；
（______）
（2）排除故障后，正确连接好电路，闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，请分析出现这种现象的原因是_____．为测量小灯泡的额定功率，接下来的操作应该是_____读出并记录电流表的示数．当灯泡正常发光时，电流表示数如图乙所示，其值为_____A，小灯泡的额定功率为_____W．
（3）测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，应将滑动变阻器的滑片向_____（选填“左”或“右”）端滑动．
（4）测量小灯泡的电功率_____（选填“需要”或“不需要”）多次测量求平均值，原因是_____．
18．（4分）图是王楠探究“串联电路中各点电流关系”的实验电路图。他连接好电路并检查无误后，合上开关，发现电流表A1的读数比A2的读数要大一些。于是他得出结论：串联电路中的电流不处处相等。
①你认为他的结论正确吗？__________。
②请你帮助分析造成他得出以上结论的原因。（写出1点可）___________。
19．（4分）如图，探究“两种电荷间的相互作用规律”．
（1）两根用丝绸摩擦过的玻璃棒相互靠近时，它们之间发生相互排斥的现象．两根用毛皮摩擦过的橡胶棒相互靠近时，它们之间发生相互排斥的现象．用丝绸摩擦过的玻璃棒和用毛皮摩擦过的橡胶棒相互靠近时，它们之间发生相互吸引的现象；由此实验可以得出_____．
（2）小明和小红在做此实验时，小明才做完一次实验后就得出结论，小红认为小明的实验结论不对．你认为小明不对的原因是：_____．
四、作图题（共16分）
20．（8分）在图中的〇里填上适当的电表符号，要求开关S闭合后两盏灯都能发光。
（____）
21．（8分）将图中的开关和三孔插座正确接入家庭电路，使开关能控制插座的通、断电．
（____）
五、计算题（共22分）
22．（10分）某人设计了一种简易的电子拉力计，如图甲是其原理图，放在水平地面上的物体A通过硬质弹簧与拉环相连。弹簧上端和金属滑片P固定在一起（弹簧的电阻不计，P与R2接触良好且不计摩擦）。已知物体A的质量为100kg，定值电阻R1=6Ω，R2是一根长为6cm的均匀电阻线（阻值与其长度成正比），其最大阻值为24Ω，电源电压为6V，电流表的量程为0~0.6A。当不拉拉环时，金属滑片P刚好处于a端。已知该弹簧伸长的长度ΔL与所受竖直向上的拉力F间的关系如图乙所示，问：
（1）闭合开关，当电流表示数为0.3A时，R2接入电路中的电阻为多少？
（2）要把电流表的表盘改为拉力计的表盘，则拉力计表盘的零刻度（即金属滑片P刚好处于a端时）应标在电流表表盘的何处（即电流为多少）？
（3）在保证电路安全的条件下，物块A对地面的压力范围是多少？（取g=10N/kg）
23．（12分）如图甲是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系如图乙所示。己知电源电压为6V保持不变。
（1）当托盘为空时，R2电阻_______Ω。（填空即可）
（2）若托盘为空时，电流表示数为I1=0.01A，求定值电阻R1的阻值_____。
（3）若放入某物体后，R1的电功率为0.04W，求该物体的质量大小_____。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、A
3、D
4、D
5、B
6、D
7、D
8、D
9、A
10、C
11、A
12、D
二、填空题（每题5分，共4题，20分）
13、10 0.4 60
14、力 右
15、2868
16、比热容
三、实验题（共12分）
17、 灯泡实际功率太小（灯泡两端电压较小） 减小滑动变阻器的阻值至小灯泡正常发光 0.2 0.76W 右 不需要 不同电压下的功率不同
18、错 其中一个电流表没校零（读数有误差或电流表本身有误差等）
19、同种电荷相互排斥；异种电荷相互吸引 没有多次实验找普遍规律
四、作图题（共16分）
20、
21、见解析
五、计算题（共22分）
22、 (1)14Ω；(2)0.2A处应标零刻度；(3)250N~1000N。
23、500 100Ω 400g
