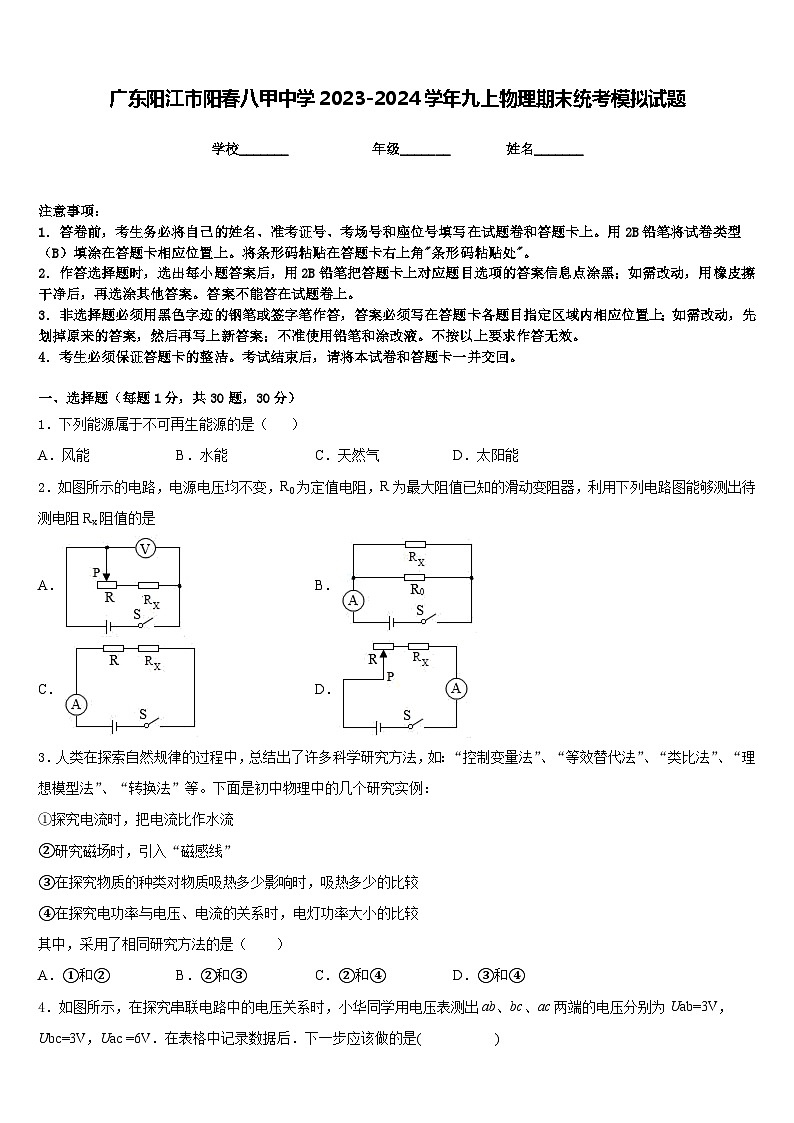

广东阳江市阳春八甲中学2023-2024学年九上物理期末统考模拟试题含答案

这是一份广东阳江市阳春八甲中学2023-2024学年九上物理期末统考模拟试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．下列能源属于不可再生能源的是（ ）
A．风能B．水能C．天然气D．太阳能
2．如图所示的电路，电源电压均不变，R0为定值电阻，R为最大阻值已知的滑动变阻器，利用下列电路图能够测出待测电阻Rx阻值的是
A．B．
C．D．
3．人类在探索自然规律的过程中，总结出了许多科学研究方法，如：“控制变量法”、“等效替代法”、“类比法”、“理想模型法”、“转换法”等。下面是初中物理中的几个研究实例：
①探究电流时，把电流比作水流
②研究磁场时，引入“磁感线”
③在探究物质的种类对物质吸热多少影响时，吸热多少的比较
④在探究电功率与电压、电流的关系时，电灯功率大小的比较
其中，采用了相同研究方法的是（ ）
A．①和②B．②和③C．②和④D．③和④

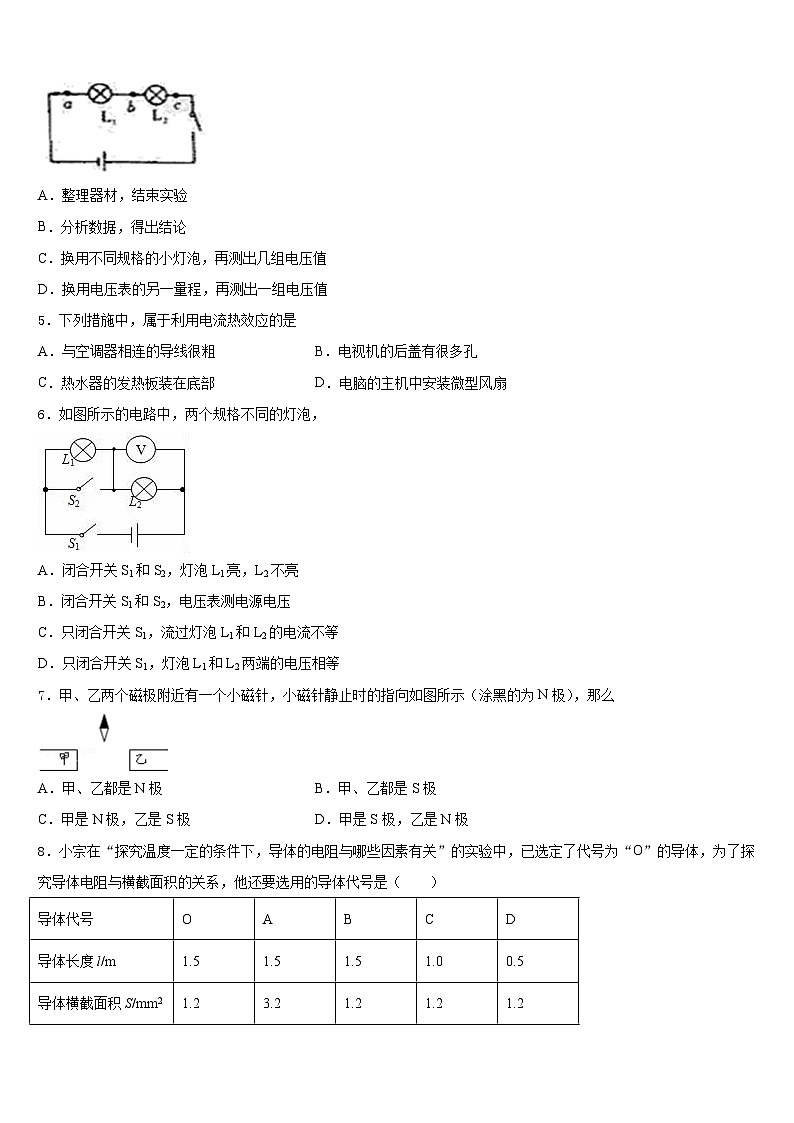

4．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab=3V，Ubc=3V，Uac =6V．在表格中记录数据后．下一步应该做的是( )
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
5．下列措施中，属于利用电流热效应的是
A．与空调器相连的导线很粗B．电视机的后盖有很多孔
C．热水器的发热板装在底部D．电脑的主机中安装微型风扇
6．如图所示的电路中，两个规格不同的灯泡，
A．闭合开关S1和S2，灯泡L1亮，L2不亮
B．闭合开关S1和S2，电压表测电源电压
C．只闭合开关S1，流过灯泡L1和L2的电流不等
D．只闭合开关S1，灯泡L1和L2两端的电压相等
7．甲、乙两个磁极附近有一个小磁针，小磁针静止时的指向如图所示（涂黑的为N极），那么
A．甲、乙都是N极B．甲、乙都是S极
C．甲是N极，乙是S极D．甲是S极，乙是N极

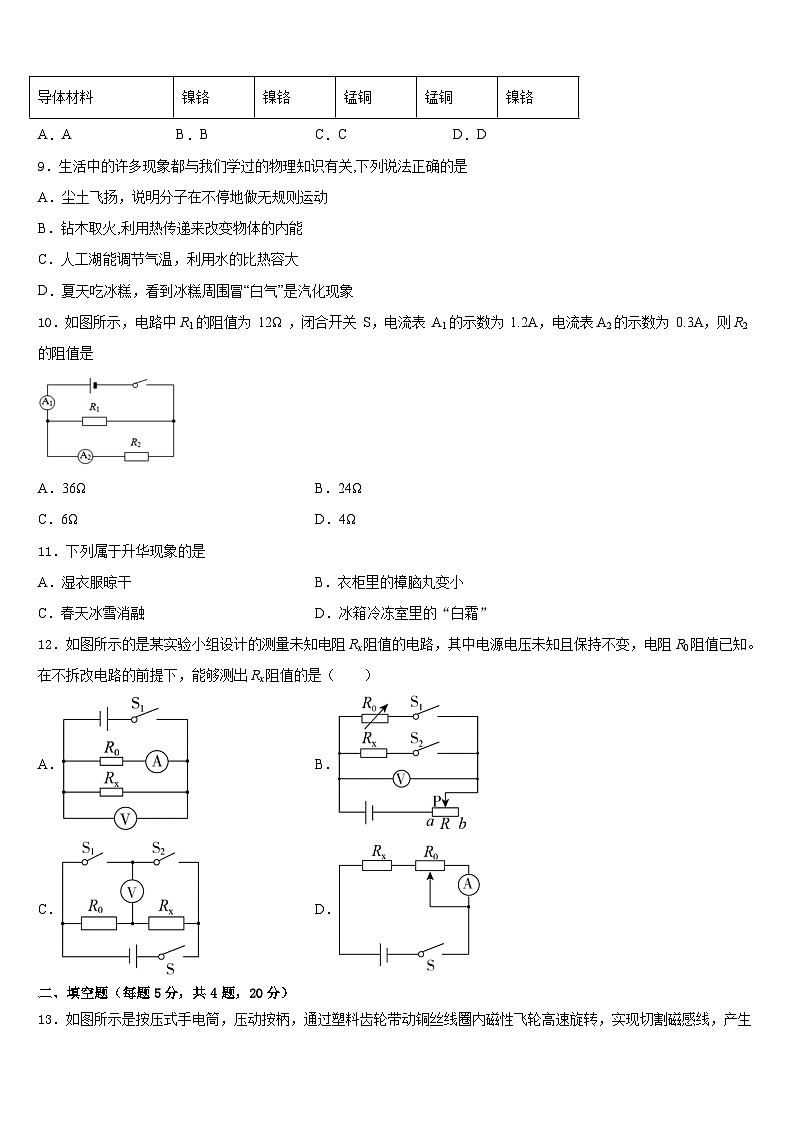

8．小宗在“探究温度一定的条件下，导体的电阻与哪些因素有关”的实验中，已选定了代号为“O”的导体，为了探究导体电阻与横截面积的关系，他还要选用的导体代号是（ ）
A．AB．BC．CD．D
9．生活中的许多现象都与我们学过的物理知识有关,下列说法正确的是
A．尘土飞扬，说明分子在不停地做无规则运动
B．钻木取火,利用热传递来改变物体的内能
C．人工湖能调节气温，利用水的比热容大
D．夏天吃冰糕，看到冰糕周围冒“白气”是汽化现象
10．如图所示，电路中R1的阻值为 12Ω ，闭合开关 S，电流表 A1的示数为 1.2A，电流表A2的示数为 0.3A，则R2的阻值是
A．36ΩB．24Ω
C．6ΩD．4Ω
11．下列属于升华现象的是
A．湿衣服晾干B．衣柜里的樟脑丸变小
C．春天冰雪消融D．冰箱冷冻室里的“白霜”
12．如图所示的是某实验小组设计的测量未知电阻Rx阻值的电路，其中电源电压未知且保持不变，电阻R0阻值已知。在不拆改电路的前提下，能够测出Rx阻值的是（ ）
A．B．
C．D．
二、填空题（每题5分，共4题，20分）
13．如图所示是按压式手电筒，压动按柄，通过塑料齿轮带动铜丝线圈内磁性飞轮高速旋转，实现切割磁感线，产生感应电流。它在工作时将机械能转化为____________能，进而转化为光能。它的工作原理是________________。
14．电炉中的电热丝通电一段时间后变得很烫，而连接电炉的导线却不怎么热，主要是因为导线与电热丝的______（选填“电流”或“电阻”）不同。
15．如图所示，定值电阻R1＝10Ω，只闭合开关S时，电流表示数为0.3A，则电源电压为_____V；再闭合开关S1时，电流表示数为0.5A，则定值电阻R2=______Ω。
16．王瑞测试妈妈新买的挂烫机的功率。王瑞发现，当家里只有挂烫机单独使用时，30min后电能表示数由变成了，挂烫机的实际功率为_____W。
三、实验题（共12分）
17．（4分）探究“比较同种物质不同状态的吸热能力”时，同学们用酒精灯开始均匀加吸热一定质量的冰块直到完全熔化成水,加热过程中用玻璃棒不断搅拌.每隔相同的时间记录一次温度，根据实验数据绘制成温度与时间的关系图像,如图乙所示；
(1)实验中,是通过比较_________来间接反映物体吸收的热量．
(2)分析图像乙可知，对于质量相等的冰和水;若使两者升高相同的温度,则________吸收的热量较多.由此可见____________的比热容较大，
18．（4分）如图所示是演示内能做功的实验装置。在试管内装适量水，用软木塞塞住，加热使水沸腾，水蒸气会把木塞冲开，在此实验中：
（1）酒精燃烧，水的温度升高，水汽化产生高温高压的水蒸气；水蒸气冲开木塞，水蒸气对木塞做功，水蒸气的内能________（选填“增大”“减小”或“不变”），水蒸气温度降低并________成小水滴，因此试管口看见“白气”。
（2）该实验与热机的________冲程的原理相同。
19．（4分）在做“伏安法”测量小灯泡电阻的实验时，已知待测小灯泡的额定电压为。
（1）请用笔画线代替导线将图甲的电路补充完整，要求：滑片向右移动时，电流表示数变小；连线不能交叉__________-。
（2）电路连接完成后，当闭合开关时，发现电流表指针偏转如图乙所示，其原因可能是______。
A．电流表选择的量程过小 B．电流表“+”、“-”接线柱接反了
（3）电路更正，确认无误后，闭合开关，调节滑动变阻器的滑片到某一位置时，电压表示数如图丙所示，要测量小灯泡正常发光时的电阻，滑动变阻器的滑片应向______（选填“左”或“右”）移动。
（4）在某一次测量过程中，灯丝突然烧断，则电压表的示数______（选填“变大”、“不变”或“变小”）。换用相同规格的灯泡后，闭合开关，再进行实验，记录的实验数据如下表：
根据实验数据，小张求出小灯泡电阻的平均值作为小灯泡的电阻，你认为他的做法合理吗？你的理由是____________（作出判断并说出理由）。
（5）另一小组在实验时，发现电流表烧坏了，为了测出该小灯泡的额定功率，在实验室找来定值电阻和单刀双掷开关各一个，设计了如图丁所示的电路（电源电压不变）。
请你帮他们完成下列实验步骤：
①闭合开关，接，调节滑动变阻器的滑片，使电压表示数为，此时小灯泡正常发光；
②闭合开关，滑动变阻器的滑片位置保持不变，______，此时电压表示数为；则小灯泡的额定功率为 ______（用、、表示）。
四、作图题（共16分）
20．（8分）如图甲所示，一轻质杠杆OA在力F1、F2的作用下处于静止状态。l2是力F2的力臂，请在图中画出F1的力臂l1和力F2的示意图。___
在图乙中，补上适当的导线，使L1和L2并联，开关控制L1和L2，电流表测量L2中的电流。___
图丙是某油量表的部分电路，若油量表由电压表改装而成，且油量增加时电压表读数增大，请在图丙中补画出电压表在电路中接线情况，并标注电压表的正、负接线柱。_____
21．（8分）下图是常用手电筒的剖面图，在虚线框中，画出它的电路图．
（________）
五、计算题（共22分）
22．（10分）如图所示电路，电源两端电压为2V且保持不变，电阻R1=4，R2=8．
求：（1）开关S闭合、S1断开时，电流表的示数I1___；
（2）开关S、S1都闭合时，电路的总功率P____．
23．（12分）如图甲是某款“即热式”电热水龙头，图乙是它的原理电路，R1、R2为电热丝，（不考虑温度对电阻丝的影响），A、B、C、D是四个触点。旋转手柄带动开关S接通对应电路，实现冷水、温水、热水之间切换，有关参数如下表。试求：
（1）当水龙头放热水时，正常工作60s，消耗的电能是多少？
（2）当开关置于B、C之间时，电路中的电流是多少？
（3）电热丝R2的电阻是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、D
4、C
5、C
6、B
7、A
8、A
9、C
10、A
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、电 电磁感应
14、电阻
15、3； 15。
16、1200
三、实验题（共12分）
17、加热时间 水 水
18、减小 液化 做功
19、 B 左 变大 不合理，因为灯丝的电阻受温度影响 接
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、0.5A 1.5W
23、 (1) 1.8×105 J；(2) 10A；(3) 60.5Ω
导体代号
O
A
B
C
D
导体长度l/m
1.5
1.5
1.5
1.0
0.5
导体横截面积S/mm2
1.2
3.2
1.2
1.2
1.2
导体材料
镍铬
镍铬
锰铜
锰铜
镍铬
电压/
0.5
1.0
1.5
2.0
2.5
3.0
电流/
0.10
0.16
0.20
0.23
0.25
0.27
电阻/
5.0
6.3
7.5
8.7
10.0
11.1
平均电阻/
8.1
额定电压
220V
额定功率
温水
2200W
热水
3000W
