广东深圳市莲花中学2023-2024学年九上物理期末统考模拟试题含答案
展开学校_______ 年级_______ 姓名_______
注意事项:
1.答题前,考生先将自己的姓名、准考证号码填写清楚,将条形码准确粘贴在条形码区域内。
2.答题时请按要求用笔。
3.请按照题号顺序在答题卡各题目的答题区域内作答,超出答题区域书写的答案无效;在草稿纸、试卷上答题无效。
4.作图可先使用铅笔画出,确定后必须用黑色字迹的签字笔描黑。
5.保持卡面清洁,不要折暴、不要弄破、弄皱,不准使用涂改液、修正带、刮纸刀。
一、选择题(每题1分,共30题,30分)

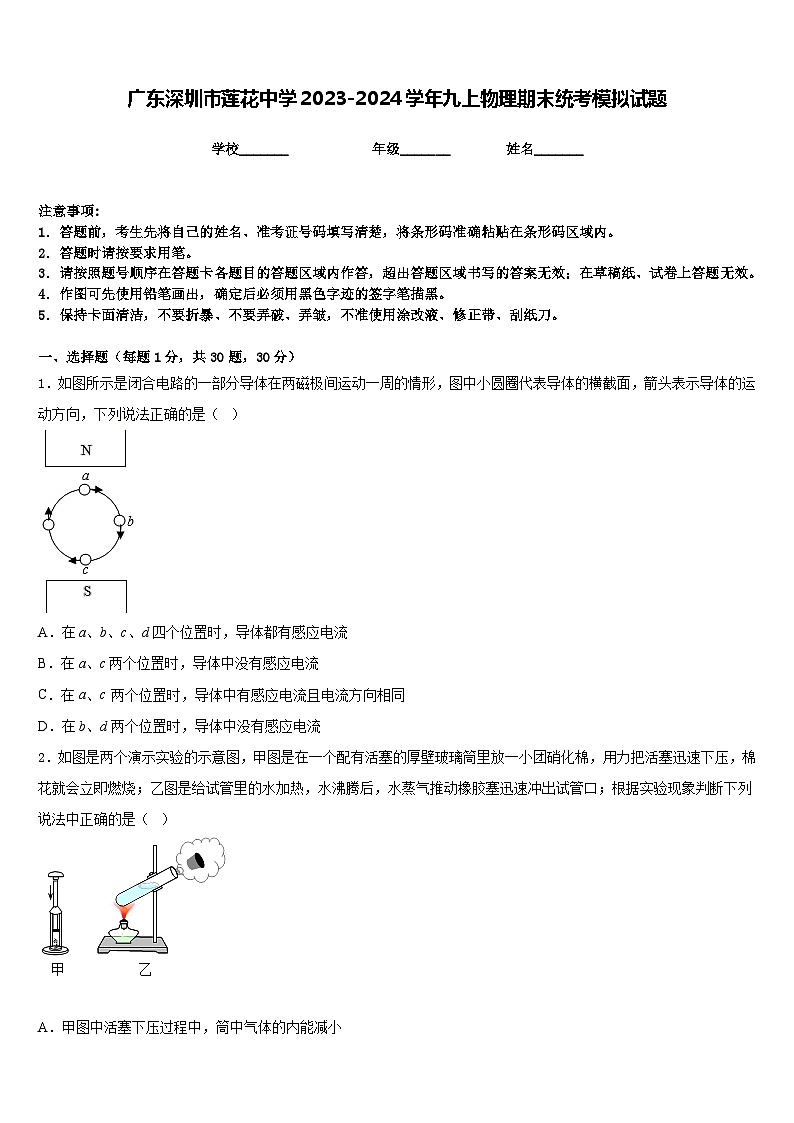

1.如图所示是闭合电路的一部分导体在两磁极间运动一周的情形,图中小圆圈代表导体的横截面,箭头表示导体的运动方向,下列说法正确的是( )
A.在a、b、c、d四个位置时,导体都有感应电流
B.在a、c两个位置时,导体中没有感应电流
C.在a、c 两个位置时,导体中有感应电流且电流方向相同
D.在b、d两个位置时,导体中没有感应电流
2.如图是两个演示实验的示意图,甲图是在一个配有活塞的厚壁玻璃筒里放一小团硝化棉,用力把活塞迅速下压,棉花就会立即燃烧;乙图是给试管里的水加热,水沸腾后,水蒸气推动橡胶塞迅速冲出试管口;根据实验现象判断下列说法中正确的是( )
A.甲图中活塞下压过程中,筒中气体的内能减小
B.甲图中活塞下压过程的能量转化与热机压缩冲程能量转化相同
C.乙图中水蒸气推动橡胶塞迅速冲出试管口的过程中,水蒸气的内能增加
D.乙图中水蒸气推动橡胶塞过程的能量转化是机械能转化为内能

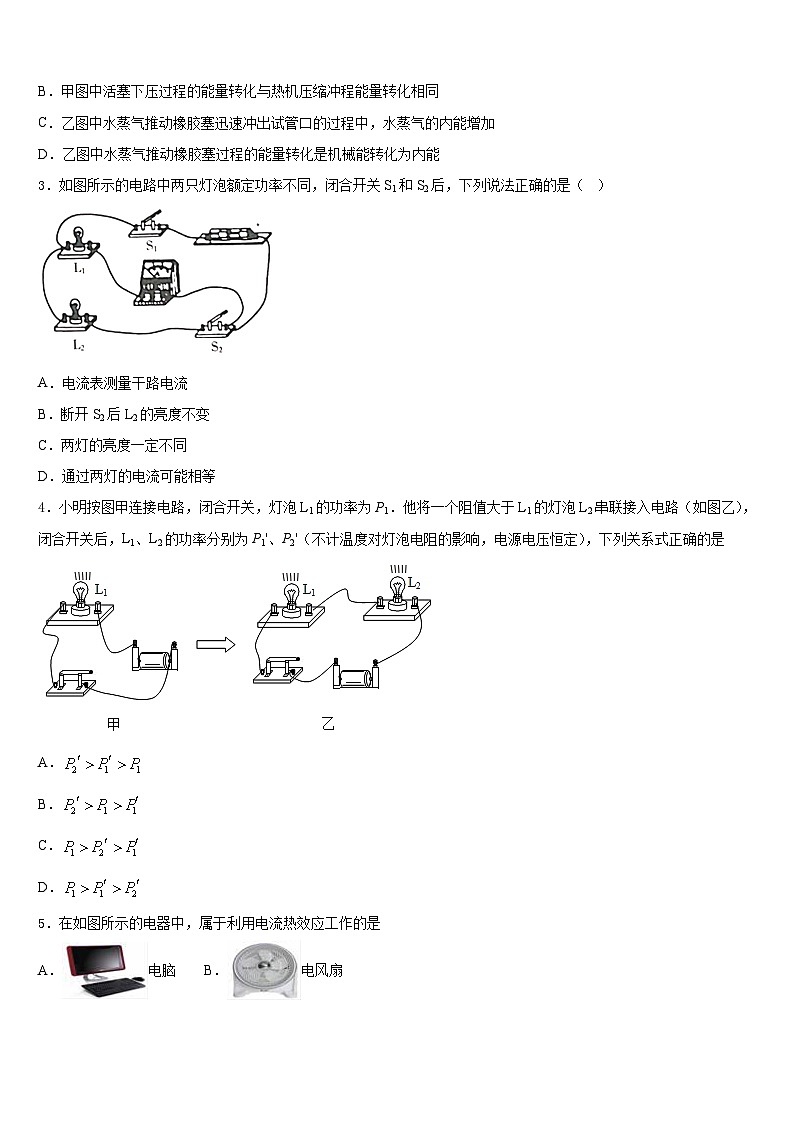

3.如图所示的电路中两只灯泡额定功率不同,闭合开关S1和S2后,下列说法正确的是( )
A.电流表测量干路电流
B.断开S2后L2的亮度不变
C.两灯的亮度一定不同
D.通过两灯的电流可能相等
4.小明按图甲连接电路,闭合开关,灯泡L1的功率为P1.他将一个阻值大于L1的灯泡L2串联接入电路(如图乙),闭合开关后,L1、L2的功率分别为P1'、P2'(不计温度对灯泡电阻的影响,电源电压恒定),下列关系式正确的是
A.
B.
C.
D.

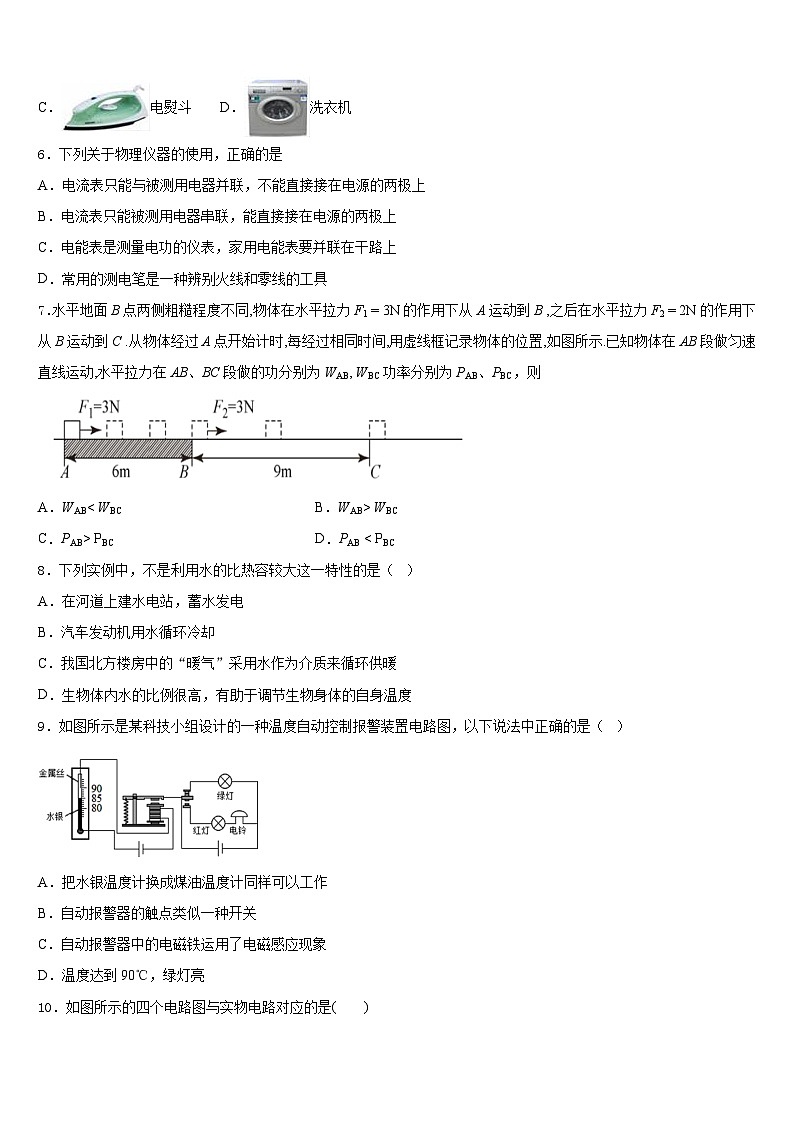

5.在如图所示的电器中,属于利用电流热效应工作的是
A.电脑 B.电风扇
C.电熨斗 D.洗衣机
6.下列关于物理仪器的使用,正确的是
A.电流表只能与被测用电器并联,不能直接接在电源的两极上
B.电流表只能被测用电器串联,能直接接在电源的两极上
C.电能表是测量电功的仪表,家用电能表要并联在干路上
D.常用的测电笔是一种辨别火线和零线的工具
7.水平地面B点两侧粗糙程度不同,物体在水平拉力F1 = 3N的作用下从A运动到B ,之后在水平拉力F2 = 2N的作用下从B运动到C .从物体经过A点开始计时,每经过相同时间,用虚线框记录物体的位置,如图所示.已知物体在AB段做匀速直线运动,水平拉力在AB、BC段做的功分别为WAB, WBC功率分别为PAB、PBC,则
A.WAB< WBCB.WAB> WBC
C.PAB> PBCD.PAB < PBC
8.下列实例中,不是利用水的比热容较大这一特性的是( )
A.在河道上建水电站,蓄水发电
B.汽车发动机用水循环冷却
C.我国北方楼房中的“暖气”采用水作为介质来循环供暖
D.生物体内水的比例很高,有助于调节生物身体的自身温度
9.如图所示是某科技小组设计的一种温度自动控制报警装置电路图,以下说法中正确的是( )
A.把水银温度计换成煤油温度计同样可以工作
B.自动报警器的触点类似一种开关
C.自动报警器中的电磁铁运用了电磁感应现象
D.温度达到90℃,绿灯亮
10.如图所示的四个电路图与实物电路对应的是( )
A.B.C.D.
11.在探究电路的电流规律实验时用了图中的某个电路,已知R1=R2<R3,电流表的读数分别是:A1为0.3A、A2为0.15A、A3为0.45A.测量时的电路图应是( )
A.
B.
C.
D.
12.如图甲所示,小球从某高度处静止下落到竖直放置的轻弹簧上并压缩弹簧.从小球刚接触到弹簧到将弹簧压缩最短的过程中,得到小球的速度v和弹簧被压缩的长度△l之间的关系,如图乙所示,其中b为曲线最高点.不计空气阻力,弹簧在整个过程中始终发生弹性形变,则小球
A.受到的弹力始终不变B.运动过程动能一直增大
C.运动过程机械能不变D.在b点时重力等于弹力
二、填空题(每题5分,共4题,20分)
13.火箭发射升空时,燃料通过燃烧将化学能转化为燃气的______能,再转化为火箭的______能;火箭的燃料使用液态氢,主要是因为它的密度小且_______大.
14.大型载重汽车下坡时间较长时,为防止刹车片过热造成刹车失灵,要向刹车片和轮胎喷水降温。用水来降温是利用了水具有较大的___________性质。
15.如图所示,是某种电热保暖鞋的工作原理示意图.供电电压6V,R1、R2的阻值分别为3Ω、6Ω,通过旋转扇形开关S,接触不同触点,实现高、中、低三个挡位的转换.保暖鞋在低温挡工作时的电功率是_____W,它的高温挡工作1min产生的热量是_____J。
16.教室里的电灯是_______连接的(选填“串联”或“并联”);标有“220V 100W”字样的电灯正常工作8小时,耗电_______度。
三、实验题(共12分)
17.(4分) “在探究动能大小与质量关系”的两次实验中,小球从同一高度由静止开始释放时的场景如图所示,木板固定在水平面上,该实验是通过比较________来比较小球动能大小的,图中错误的操作是________.改正后进行实验,发现木块会从木板右侧滑出,则可以通过________(选填“增大”或“减小”)木块的质量来加以改进.
18.(4分)在探究影响导体电阻大小的因素时,小明作出了如下猜想:
导体的电阻可能与①导体的长度、②导体的横截面积、③导体的材料有关。实验室提供了4根电阻丝,其规格、材料如下表所示。
(1)按照如图所示的实验电路,在M、N之间分别接上不同的导体,则通过观察______来比较导体电阻的大小。
(2)为了验证上述猜想①,应该选用编号_______两根电阻丝分别接入电路进行实验。
(3)分别将A和D两电阻丝接入电路中M、N两点间,电流表示数不相同,由此,初步得到的结论是:当长度和横截面积相同时,导体电阻跟_______有关。
19.(4分)初三某班同学到实验室做“测量小灯泡功率”的分组实验.待测小灯泡的额定电压为2.5V,电阻约为10Ω.实验室有如下器材:
A.电源E(电压为6V) B.电流表A(0~0.6A,0~3A)
C.电压表(0~3V,0~15V) D.滑动变阻器R1(5Ω,0.3A)
E.滑动变阻器R2(50Ω,0.5A) F.滑动变阻器R3(500Ω,1A)
G.开关S,导线若干
(1)在图甲的虚线框内画出本实验应该采用的实验电路图;(______)
(2)实验应该选用的最合适的滑动变阻器是____(填器材代号);
(3)经检查无误后,闭合开关,调节滑动变阻器的滑片到某一位置,电流表和电压表的示数如图乙所示,则小灯泡两端电压为_____V,流过小灯泡的电流是____A,此时小灯泡的电阻是____Ω(结果保留二位小数);
(4)改变滑动变阻器的阻值,多次测量通过小灯泡的电流和它两端的电压,根据记录的数据,小明画出小灯泡中电流随其两端电压变化的关系图像如图丙,根据图像提供的信息,小灯泡的额定功率为____W.
四、作图题(共16分)
20.(8分)居民楼的楼道里,夜间楼道灯一直亮着会造成浪费.科研人员用“光敏”材料制成“光控开关”,它能在天黑时自动闭合,天亮时自动断开;利用“声敏”材料制成“声控开关”.它能在有人走动发出声音时闭合,无人走动时自动断开.请将图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路,设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路,同时安装一个不受开关控制的三孔插座.
(________)
21.(8分)如图所示,根据闭合开关后小磁针静止时N极的指向,在图中括号内标出电源的“+”“-”极和螺线管磁感线的方向。
(________)
五、计算题(共22分)
22.(10分)如下图所示是某电水壶的电路图,其铭牌如下表。R为加热器,温控器S是一个双金属片温控开关,当温度较低时,其处于闭合状态,加热器加热。当水沸腾后,会自动断开进入保温状态,从而实现了自动温度开关控制。若加热器电阻阻值随温度改变而发生的变化可忽略不计,则:
(1)电水壶正常工作时,其加热电阻的阻值是多大?
(2)若正常工作时,对加热电阻通电5分钟产生的热量是多少?
(3)若电水壶产生的热量全部被水吸收,现将一满壶的水在标准大气压下烧开需要多长时间?[水的比热容,]。
(4)当电水壶处于保温状态时,通过加热器的电流是0.2A,此时电阻R0的电功率是多少?
23.(12分)在如图所示电路中,R1=5Ω,R2=10Ω,闭合开关后,电流表的示数为0.3A。求:
(1)电阻R1 两端的电压;
(2)通过R2 的电流。
参考答案
一、选择题(每题1分,共30题,30分)
1、D
2、B
3、D
4、C
5、C
6、D
7、D
8、A
9、B
10、A
11、B
12、D
二、填空题(每题5分,共4题,20分)
13、内 机械 热值
14、比热容
15、6 1080
16、并联 0.8
三、实验题(共12分)
17、木块在木板上滑行的距离 两次实验中未保持木块初始位置相同 增大
18、电流表示数 A和B 材料
19、 E 1.8 0.22 0.18 0.625
四、作图题(共16分)
20、
21、
五、计算题(共22分)
22、 (1);(2);(3) ;(4)
23、1.5V;0.15A。
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
