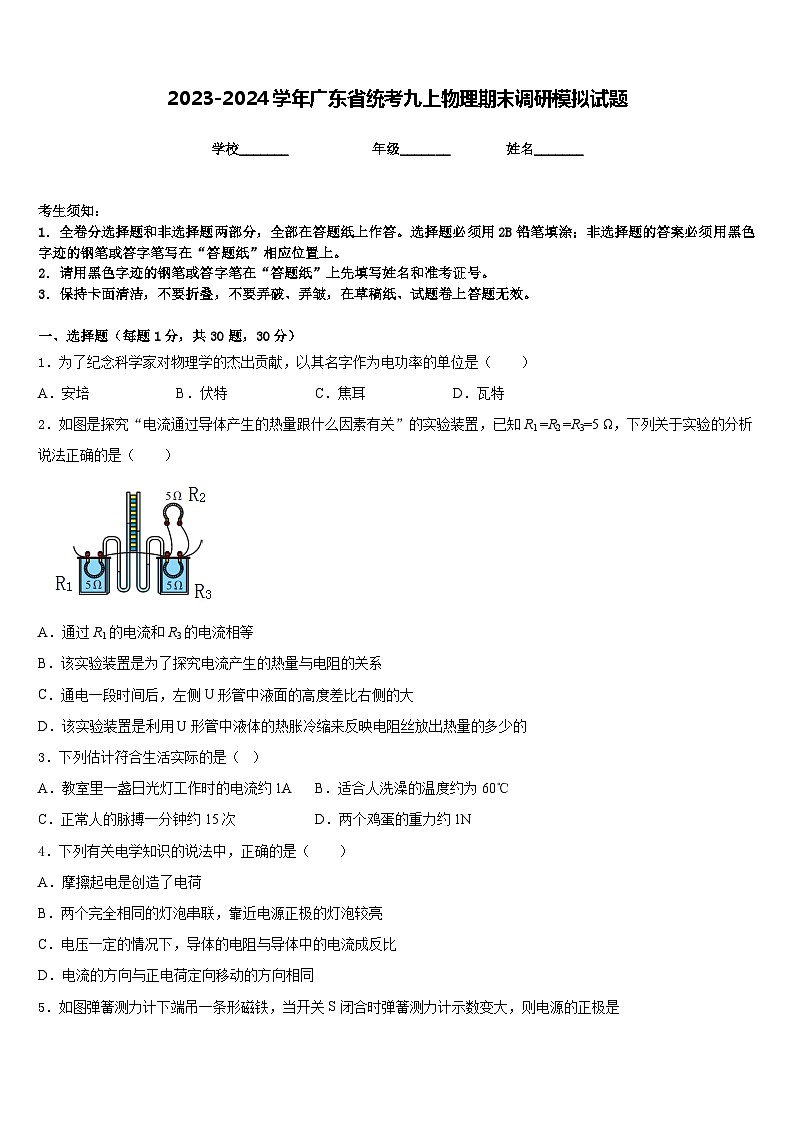

2023-2024学年广东省统考九上物理期末调研模拟试题含答案

这是一份2023-2024学年广东省统考九上物理期末调研模拟试题含答案，共8页。

学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．为了纪念科学家对物理学的杰出贡献，以其名字作为电功率的单位是（ ）
A．安培B．伏特C．焦耳D．瓦特
2．如图是探究“电流通过导体产生的热量跟什么因素有关”的实验装置，已知R1 =R2 =R3=5 Ω，下列关于实验的分析说法正确的是（ ）
A．通过R1的电流和R3的电流相等
B．该实验装置是为了探究电流产生的热量与电阻的关系
C．通电一段时间后，左侧U形管中液面的高度差比右侧的大
D．该实验装置是利用U形管中液体的热胀冷缩来反映电阻丝放出热量的多少的
3．下列估计符合生活实际的是（ ）
A．教室里一盏日光灯工作时的电流约1AB．适合人洗澡的温度约为60℃
C．正常人的脉搏一分钟约15次D．两个鸡蛋的重力约1N
4．下列有关电学知识的说法中，正确的是（ ）
A．摩擦起电是创造了电荷
B．两个完全相同的灯泡串联，靠近电源正极的灯泡较亮
C．电压一定的情况下，导体的电阻与导体中的电流成反比
D．电流的方向与正电荷定向移动的方向相同
5．如图弹簧测力计下端吊一条形磁铁，当开关S闭合时弹簧测力计示数变大，则电源的正极是
A．左端B．右端
C．不变D．无法判断
6．如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向b端滑动时，下列判断正确的是（ ）
A．电压表示数变大，电流表示数变大
B．电压表示数变小，电流表示数变小
C．电压表示数变小，电流表示数变大
D．电压表示数变大，电流表示数变小
7．防范触电事故最重要的是要有安全用电意识．下列有关安全用电的说法正确的是（ ）
A．发现有人触电后，应立即用手把他拉开
B．家用电器或电线着火时，应迅速用水来灭火
C．更换灯泡、搬动用电器前，应断开电源开关
D．在照明电路中，电灯的开关应接在零线和灯泡之间
8．关于能的概念，下列说法中正确的是（ ）
A．一个物体如果能对外做功，那它一定具有了能
B．一个物体如果具有了能，那它一定正在对外做功
C．静止躺在床上的人，由于没有对外做功，所以不具有能
D．甲对外做了的功，乙对外做了的功，则甲原来具有的能较少

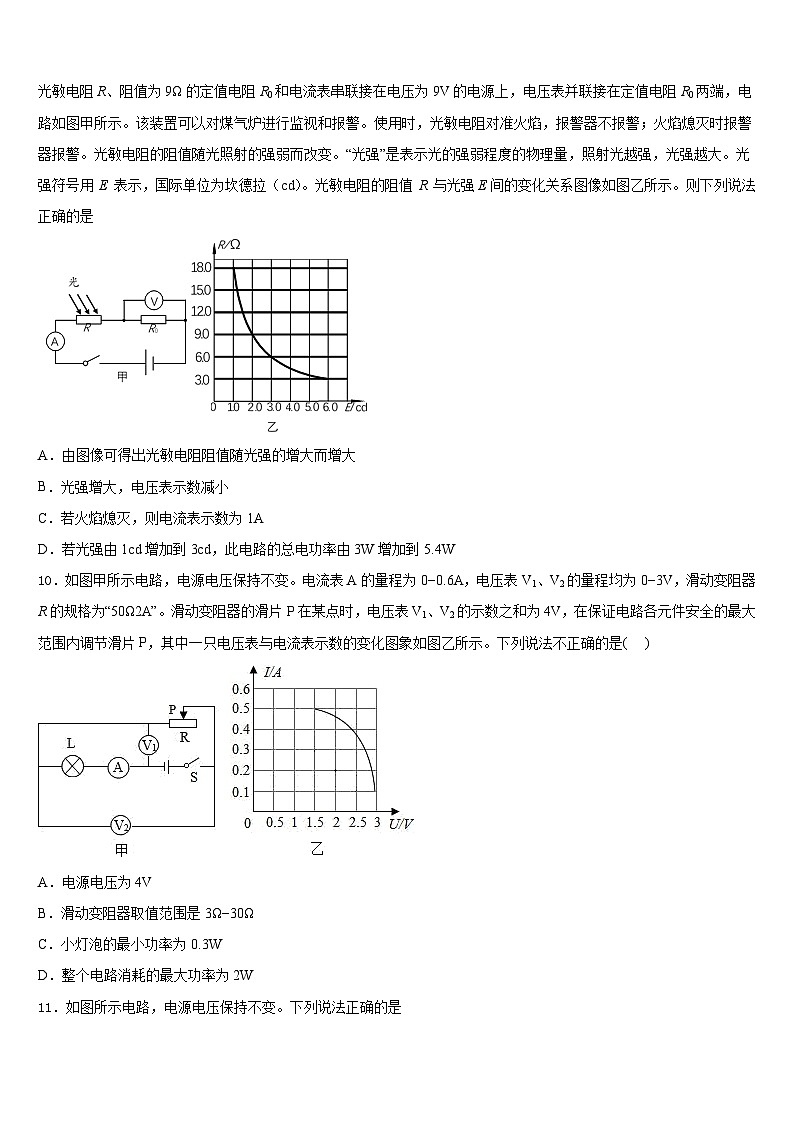

9．煤气炉一旦因故熄火而又没有被及时发现，将是十分危险的。某科技小组同学设计了煤气炉熄火报警装置，他们将光敏电阻R、阻值为9Ω的定值电阻R0和电流表串联接在电压为9V的电源上，电压表并联接在定值电阻R0两端，电路如图甲所示。该装置可以对煤气炉进行监视和报警。使用时，光敏电阻对准火焰，报警器不报警；火焰熄灭时报警器报警。光敏电阻的阻值随光照射的强弱而改变。“光强”是表示光的强弱程度的物理量，照射光越强，光强越大。光强符号用 E 表示，国际单位为坎德拉（cd）。光敏电阻的阻值 R 与光强E间的变化关系图像如图乙所示。则下列说法正确的是
A．由图像可得出光敏电阻阻值随光强的增大而增大
B．光强增大，电压表示数减小
C．若火焰熄灭，则电流表示数为1A
D．若光强由1cd增加到3cd，此电路的总电功率由3W增加到5.4W
10．如图甲所示电路，电源电压保持不变。电流表A的量程为0−0.6A，电压表V1、V2的量程均为0−3V，滑动变阻器R的规格为“50Ω2A”。滑动变阻器的滑片P在某点时，电压表V1、V2的示数之和为4V，在保证电路各元件安全的最大范围内调节滑片P，其中一只电压表与电流表示数的变化图象如图乙所示。下列说法不正确的是( )
A．电源电压为4V
B．滑动变阻器取值范围是3Ω−30Ω
C．小灯泡的最小功率为0.3W
D．整个电路消耗的最大功率为2W
11．如图所示电路，电源电压保持不变。下列说法正确的是

A．同时闭合开关S1和S3，则电路不会出现短路
B．同时闭合开关S1和S2，则R2被短接，只有R1接入电路
C．同时闭合开关S2和S3，则R1与R2并联；再将滑片P向左移，电路的总电阻变小
D．只闭合开关S1，则R1与R2串联；再将滑片P向左移，电路的总功率变小
12．如所示，一密度均匀的实心物块放在地面上，对地面的压强为p，若沿虚线将该物块切去一部分，留下部分对地面的压强为p'，则（ ）
A．p < p'B．p > p'C．p= p'D．无法判断
二、填空题（每题5分，共4题，20分）
13．小明同学用一种加热器将质量为500g的冰持续加热熔化直至沸腾,记录并绘制出温度−时间图象如图所示,根据图象可以看出AB段的比热容______CD段的比热容(选填“大于”、“等于”或“小于”),AB段所吸收的热量为______J，BC段所吸收的热量为________J(水的比热容为4.2×103J/(kg⋅℃)).
14．有两个电阻R1＝2Ω，R2＝3Ω，若把它们串联接在电路中，总电阻是_____Ω，R1和R2两端电压之比U1：U2＝_____．并联在电路中时，总电阻是_____Ω，经过R1和R2的电流之比I1：I2＝_____．
15．脚是人的第二心脏，泡脚对人有很多好处，将中药倒入脚盆里的热水中，一会儿整盆水变成“药水”，这是______现象，放入药水中的双脚觉得暖和，是通过______方式改变了脚的内能．
16．教室里的日光灯正常工作的电流约为150_____，正常工作的电压是_____V．
三、实验题（共12分）
17．（4分）在探究影响导体电阻大小的因素时，小明作出了如下猜想：
导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关。
实验室提供了4根电阻丝，其规格、材料如下表所示。
(1)按照图1所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察_____来比较导体电阻的大小。
(2)为了验证上述猜想①，应该选用编号_____两根电阻丝分别接入电路进行实验。
(3)分别将A和D两电阻丝接入图1电路中M、N两点间，电流表示数不相同，由此，初步得到的结论是：当长度和横截面积相同时，导体电阻跟_____有关。
(4)要进一步研究导体材料的导电性能，就需要测量导体的电阻，小明的实验方案和操作过程均正确，两表的连接和示数如图2所示。但通过观察发现电流表指针偏转过小，这样会导致实验误差_____。
18．（4分）如图所示是探究通电直导线周围磁场的实验装置。
（1）小磁放置在桌面上静止时，将直导线沿___________（东西/南北/任意）方向放置在小磁针正上方，实验时效果更明显。
（2）当开关闭合时，导线下方的小磁针会发生偏转，说明___________。此时若移去小磁针，上述结论是否成立？________（是/否）。实验中小磁针的作用是______________。
（3）仅将电源正负极对调，小磁针偏转方向发生改变，这表明通电直导线周围磁场的方向与______有关。
19．（4分）小鸣学习了电路的知识后，利用如图所示电路进行实验。
(1)他发现当开关闭合时两个灯都发光，当开关断开时两个灯都不发光。若把开关从A的位置分别换到B、C的位置，仍都能控制两个灯的亮灭，说明在串联电路中开关的作用和它的_____无关，总是控制着_____。
(2)他又将电流表分别接在A、B、C的位置，测出一组数据：
指出上述表格所记录的数据中，明显错误的数据是_____A，造成错误的原因是_____。
(3)小鸣将L1和L2更换为如图2所示的两个“自制灯泡”改良装置R1和R2，想要探究“电流热效应与电阻的关系”。将R1和R2串联的目的是_____，为了使实验现象区分明显一些，在选择R1和R2时的要求是_____。
四、作图题（共16分）
20．（8分）在如图所示电路的〇里填上适当的电表符号，使开关闭合后L1、L2都能发光。
（_______）
21．（8分）请在如图所示的虚线方框内，画上适当的电器元件，使之与框外的通电螺线管和开关组成一个闭合电路。此电路在开关S闭合后能够满足：
①改变电流的强弱；
②使小磁针静止时的方向如图中所示。
五、计算题（共22分）
22．（10分）如图所示，灯泡L标有“6V，3W”字样，滑动变阻器的最大值为12Ω，当开关S1、S2闭合，滑动变阻器的滑片P滑到最右端时，小灯泡恰好正常发光。求：
（1）电源电压；
（2）当开关S1闭合、S2断开时，滑片移到变阻器的最左端，求灯泡的功率。
23．（12分）先阅读下面材料，然后回答问题：
地热资源是目前全球倡导的绿色安全资源，它不受昼夜和季节变化的限制，不仅可为人们生活供热，还可以用于旅游、温泉保健、养殖热带鱼等。
（1）李强同学家每天用的热水若全部按50℃的热水计算，若将40kg的水从20℃加热到50℃需要吸收多少热量？（已知水的比热容是4.2103J/（kg·℃））
（2）若李强家用额定功率为1200W的电热水器烧水，在正常工作状态下烧热（1）问中的这些水至少需要多长时间？
（3）若用效率为60%的煤气炉烧水，烧热（1）问中的这些水需要多少m3煤气？（煤气的热值是4×107J/m3）
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、D
4、D
5、B
6、D
7、C
8、A
9、D
10、C
11、C
12、B
二、填空题（每题5分，共4题，20分）
13、小于 5.25×104 1.575×105
14、5 2：3 1.2 3：2
15、扩散 热传递
16、mA 220
三、实验题（共12分）
17、电流表示数大小或灯泡亮度 A和B 材料 较大，将A表接0.6A档
18、南北 通电导线周围存在磁场 是 显示电磁场的存在 电流方向
19、位置 连入电路里的全部用电器 1.5 接小量程却按大量程读的数 控制电流相同、通电时间相同 R1和R2的阻值相差大一些
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）6 V；（2）0.75W。
23、 (1) 5.04×106J（2）70min（3）0.21m3
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
电流表的位置
A
B
C
电流I/A
0.3
0.3
1.5
