广东省2023-2024学年九年级物理第一学期期末综合测试模拟试题含答案
展开
这是一份广东省2023-2024学年九年级物理第一学期期末综合测试模拟试题含答案，共10页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）

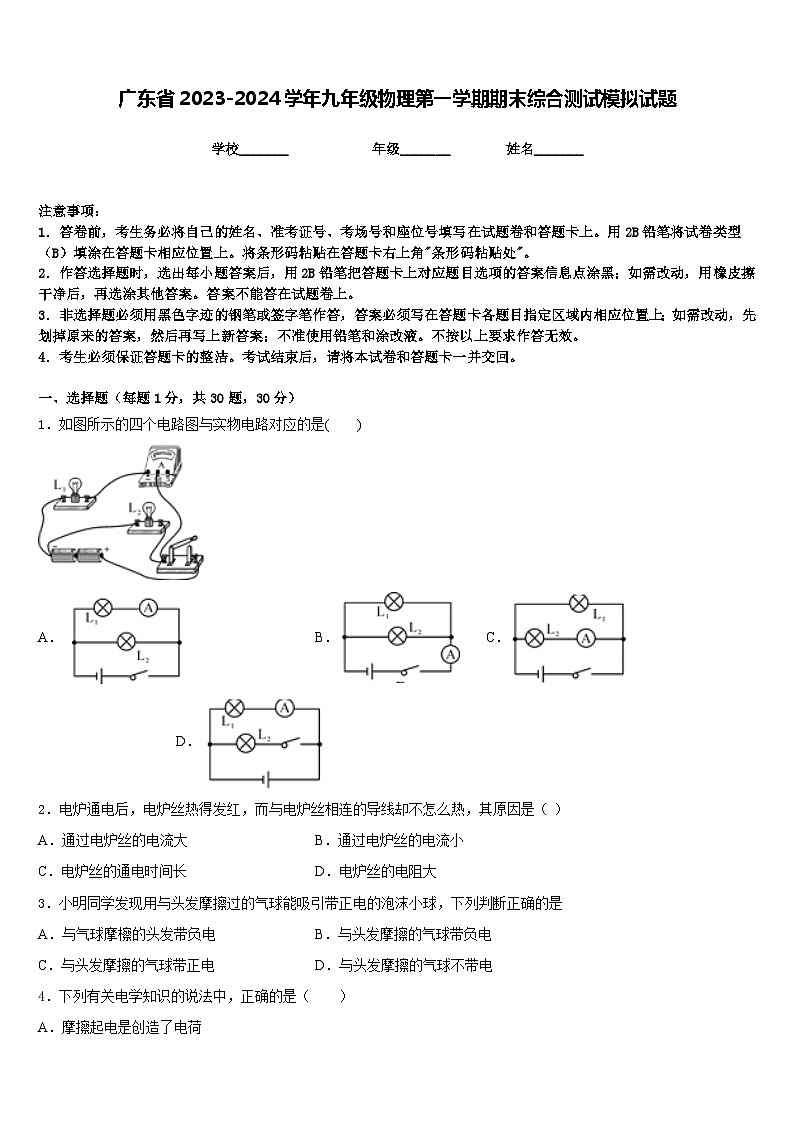

1．如图所示的四个电路图与实物电路对应的是( )
A．B．C．D．
2．电炉通电后，电炉丝热得发红，而与电炉丝相连的导线却不怎么热，其原因是（ ）
A．通过电炉丝的电流大B．通过电炉丝的电流小
C．电炉丝的通电时间长D．电炉丝的电阻大
3．小明同学发现用与头发摩擦过的气球能吸引带正电的泡沫小球，下列判断正确的是
A．与气球摩檫的头发带负电B．与头发摩擦的气球带负电
C．与头发摩擦的气球带正电D．与头发摩擦的气球不带电
4．下列有关电学知识的说法中，正确的是（ ）
A．摩擦起电是创造了电荷
B．两个完全相同的灯泡串联，靠近电源正极的灯泡较亮
C．电压一定的情况下，导体的电阻与导体中的电流成反比
D．电流的方向与正电荷定向移动的方向相同

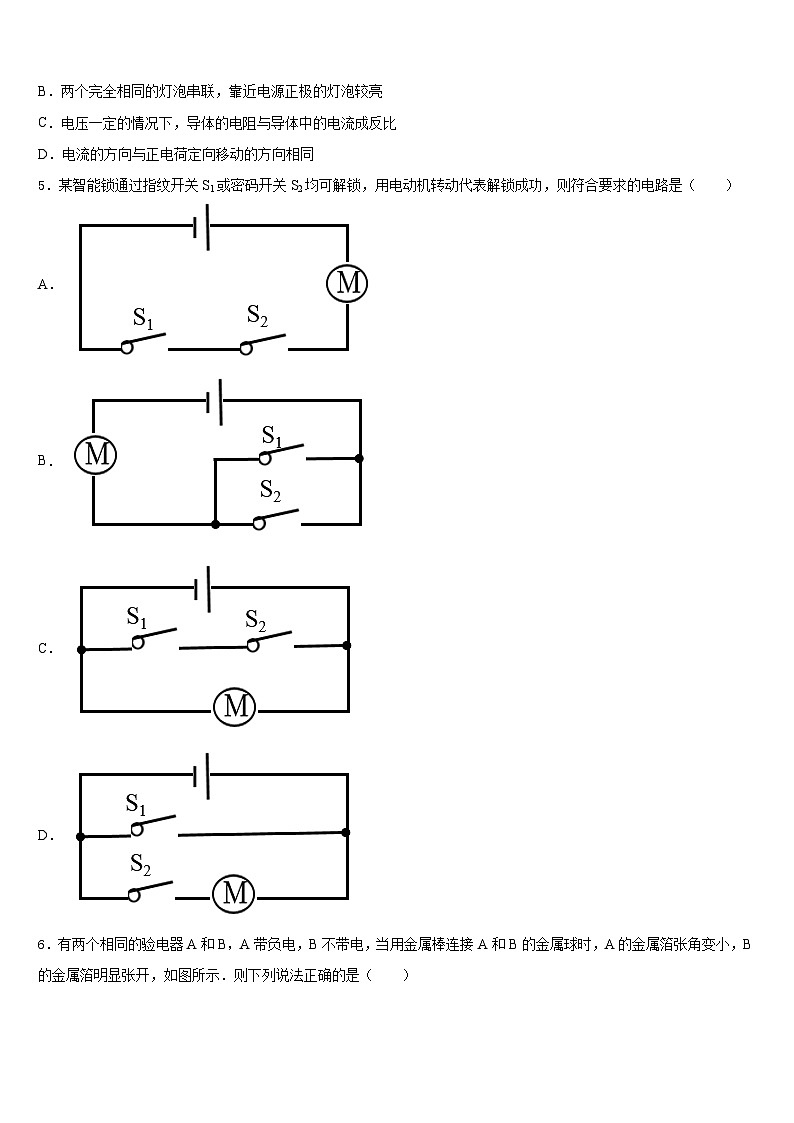

5．某智能锁通过指纹开关S1或密码开关S2均可解锁，用电动机转动代表解锁成功，则符合要求的电路是（ ）
A．
B．
C．
D．

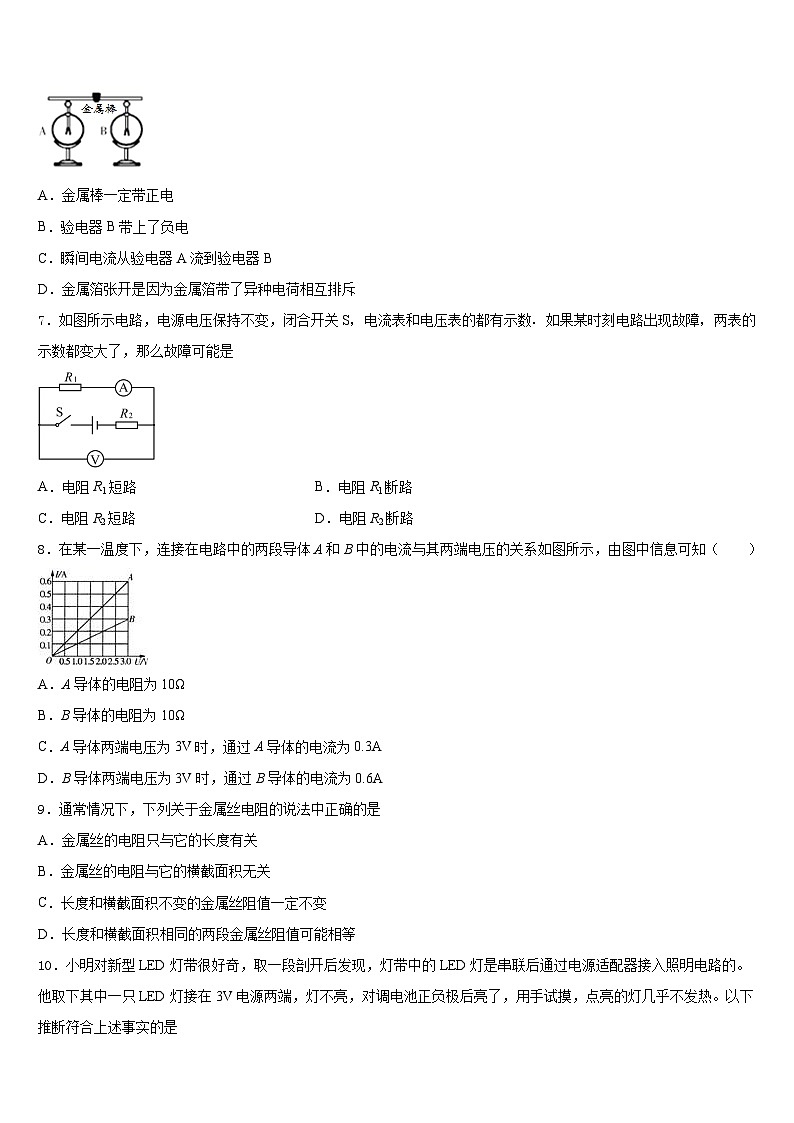

6．有两个相同的验电器A和B，A带负电，B不带电，当用金属棒连接A和B的金属球时，A的金属箔张角变小，B的金属箔明显张开，如图所示．则下列说法正确的是（ ）
A．金属棒一定带正电
B．验电器B带上了负电
C．瞬间电流从验电器A流到验电器B
D．金属箔张开是因为金属箔带了异种电荷相互排斥
7．如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表的都有示数．如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是
A．电阻R1短路B．电阻R1断路
C．电阻R2短路D．电阻R2断路
8．在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示，由图中信息可知（ ）
A．A导体的电阻为10Ω
B．B导体的电阻为10Ω
C．A导体两端电压为3V时，通过A导体的电流为0.3A
D．B导体两端电压为3V时，通过B导体的电流为0.6A
9．通常情况下，下列关于金属丝电阻的说法中正确的是
A．金属丝的电阻只与它的长度有关
B．金属丝的电阻与它的横截面积无关
C．长度和横截面积不变的金属丝阻值一定不变
D．长度和横截面积相同的两段金属丝阻值可能相等
10．小明对新型LED灯带很好奇，取一段剖开后发现，灯带中的LED灯是串联后通过电源适配器接入照明电路的。他取下其中一只LED灯接在3V电源两端，灯不亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热。以下推断符合上述事实的是
A．单只LED灯的工作电压是220V
B．LED灯主要是将电能转化为内能
C．LED灯应用了半导体材料
D．灯带中一只灯断路后其他灯还能亮
11．物理知识无处不在，生活中的许多现象都与物理知识息息相关，以下所描述的物理量中，符合生活实际的是（ ）
A．一节新干电池的电压为2V
B．家庭节能灯的电流大约是5A
C．液晶电视机的电功率约为100W
D．汽油机的效率约为80%-90%
12．我们生活在电磁波的海洋中，下列关于电磁波的说法中正确的是（ ）
A．在房间内不开收音机、电视机时房间内不存在电磁波
B．电磁波不能在真空中传播
C．电磁波在空气中的传播速度是340m/s
D．电磁波不仅能传递声音信号，也能传递图像信号
二、填空题（每题5分，共4题，20分）
13．如图所示的电路图中，闭合开关，电流表A1的示数为0.6A，电流表A2的示数为0.2A，则通过灯泡L1的电流为__________A，通过灯泡L2的电流为__________A。
14．如图所示是一种自动测定油箱内油量多少的装置．R1是滑动变阻器，它的金属滑片是杠杆的一端，油量表是由_____表改装而成的，通过油量表指针所指的刻度，就能知道油箱内油量的多少．油量増加时，油量表读数_____．
15．如图为小红家的一个带开关、指示灯和多个插座的接线板．接线板上的指示灯和插座之间是________联；小红把接线板的插头插入家庭电路中的插座时，闭合接线板上的开关，出现“跳闸”现象，其原因可能是接线板中的电路发生了________（选填“开路”或“短路”）．
16．墨水在温水中比在冷水中扩散快，说明分子运动的快慢与_____有关．冬天烤火取暖是通过________的方式增加人体的内能．
三、实验题（共12分）
17．（4分）小虎做了“探究电流与电压的关系”实验｡
(1)如图是小虎连接好的实验电路，闭合开关后，向右端移动滑动变阻器的滑片，则电流表的示数______，电压表的示数______；（两空均选填“变大”､“变小”或“不变”）
(2)老师指出小虎没有正确连接电路，请你在连接错误的一根导线上打“×”，并补画一根线代替导线使电路连接正确；
（______）
(3)问题解决后，小虎接入10Ω的电阻进行实验，并得出下表中的数据，对数据进行分析后可初步得出的结论是：____________；
(4)做完第三次实验后，保持滑片位置不变，断开开关，将10Ω的电阻换成5Ω的电阻，再闭合开关，此时电压表的示数______（选填“大于”或“小于”）2V。调节滑片位置，使电压表的示数仍为2V，读出电流表的示数，再将5Ω的电阻替换成20Ω的电阻重复上述实验，分析下面表格中的数据得出结论是_________｡
18．（4分）小红、小亮同学做“测量小灯泡电功率”的实验（小灯泡标有“”字样）。
（1）如图甲所示，是小红所连接的不完整实验电路，请你用笔画线代替导线，将缺少的一根导线接好。
（________）
（2）小红电路接好后，闭合开关，发现小灯泡特别亮，电压表与电流表的示数较大，接下来应进行的操作是______。
A．更换电池或小灯泡 B．检查电路是否短路
C．移动滑动变阻器滑片至最大值位置 D．断开电路开关
（3）小亮电路连接正确后，闭合开关，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是______。
A．更换小灯泡 B．检查电路是否短路
C．移动滑动变阻器滑片，观察小灯泡是否发光
（4）小亮换了实验器材又做了一次实验，实验过程中，小灯泡正常发光时，此时电流表的示数如图乙所示，填写表格空白处，该小灯泡额定功率为______W。
（5）分析表中实验数据可知，小亮所用电源电压约为______V。
（6）若小亮手边有“”和“”两种规格的变阻器，“”、“”两个量程的电压表，上面实验中他选用的变阻器规格为______，选用电压表量程为______。
19．（4分）小明利用如图所示的实验装置观察水的沸腾．
（1）安装好实验器材后，为缩短实验时间，小明在烧杯中倒入热水，加热一段时间后，温度计示数如图所示，此时温度计的示数为________℃．在水温升高到90℃后，小明每隔1min观察1次温度计的示数，记录在表中，直至水沸腾，沸腾持续一段时间后停止读数．
第7min小明忘记记录数据，此时的水温应为________℃．
（2）水在沸腾过程中需要________热量，水的温度________(选填“升高"、“不变”或“降低”)．
（3）用两个相同的烧杯，分别装入质量、初温相同的不同液体，用相同的酒精灯加热，观察到两种液体开始沸腾的时间先后不同．分析其原因，可能是：两种液体的________不同．
四、作图题（共16分）
20．（8分）某地下通道有东西两个入口，入口处各装有一个声控延时开关S1、S2。无论行人从哪一侧进入通道，发出的声音会使其入口处的开关自动闭合一段时间，通道内的灯泡即会提供照明，方便行人顺利通行。请在图中用笔画线代替导线完成其电路连接。
（____）
21．（8分）如图，是家庭室内电路图，请用笔画线把该电路连接完整。
（________）
五、计算题（共22分）
22．（10分）如图所示电路中，电源电压保持 6V 不变，R1是定值电阻，R2是最大阻值为 30Ω 的滑动变阻器．闭合开关，当R2的滑片位于最左端时，电路中的电流为 0.6A．试求：
（1）电阻R1的阻值；
（2）当滑动变阻器R2的功率为 0.9W 时，R2的有效阻值
23．（12分）如图甲所示，电源电压保持不变，a、b分别为滑动变阻器的最左端和最右端，闭合开关时，当滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，求：
(1)定值电阻R0的阻值；
(2)电源电压；
(3)滑动变阻器的最大阻值。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、D
3、B
4、D
5、B
6、B
7、C
8、B
9、D
10、C
11、C
12、D
二、填空题（每题5分，共4题，20分）
13、0.4 0.2
14、电流 变大
15、并 短路
16、温度 热传递
三、实验题（共12分）
17、不变 不变 电阻一定时，通过导体的电流与导体两端的电压成正比 小于 导体两端电压一定时，通过导体的电流与导体的电阻成反比
18、 C C 0.75 6 “” 0-15V
19、7699吸收不变比热容
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）10 Ω；（2） 10Ω。
23、 (1)6Ω；(2)9V；(3)12Ω
实验次数
1
2
3
电压U/V
1.0
1.5
2.0
电流I/A
0.1
0.15
0.2
实验次数
1
2
3
电阻R/Ω
10
5
20
电流I/A
0.2
0.4
0.1
实验次数
电压表示数/V
电流表示数/A
灯泡亮度
1
1
0.2
较暗
2
2.5
正常发光
3
6
0
不发光
时间/min
0
1
2
3
4
5
6
7
8
温度/℃
90
92
94
96
98
99
99
99
