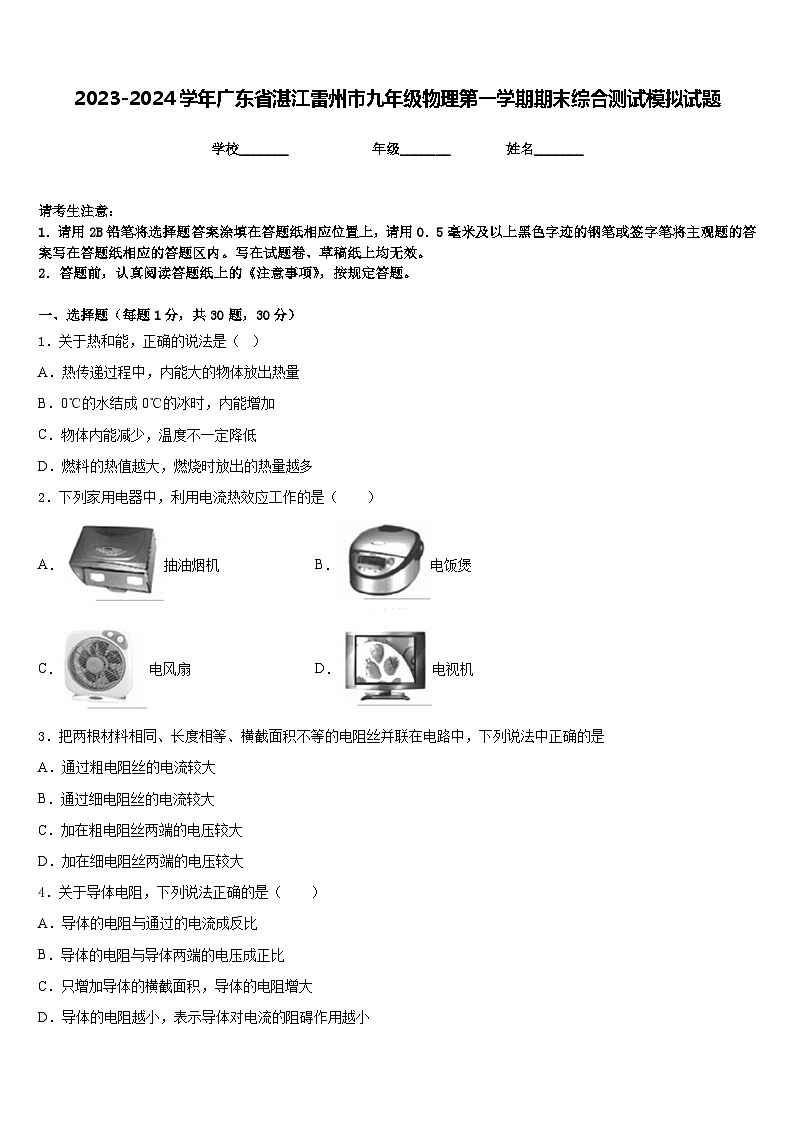

2023-2024学年广东省湛江雷州市九年级物理第一学期期末综合测试模拟试题含答案

这是一份2023-2024学年广东省湛江雷州市九年级物理第一学期期末综合测试模拟试题含答案，共9页。试卷主要包含了关于导体电阻，下列说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．关于热和能，正确的说法是（ ）
A．热传递过程中，内能大的物体放出热量
B．0℃的水结成0℃的冰时，内能增加
C．物体内能减少，温度不一定降低
D．燃料的热值越大，燃烧时放出的热量越多
2．下列家用电器中，利用电流热效应工作的是（ ）
A．抽油烟机B．电饭煲
C．电风扇D．电视机
3．把两根材料相同、长度相等、横截面积不等的电阻丝并联在电路中，下列说法中正确的是
A．通过粗电阻丝的电流较大
B．通过细电阻丝的电流较大
C．加在粗电阻丝两端的电压较大
D．加在细电阻丝两端的电压较大
4．关于导体电阻，下列说法正确的是（ ）
A．导体的电阻与通过的电流成反比
B．导体的电阻与导体两端的电压成正比
C．只增加导体的横截面积，导体的电阻增大
D．导体的电阻越小，表示导体对电流的阻碍作用越小

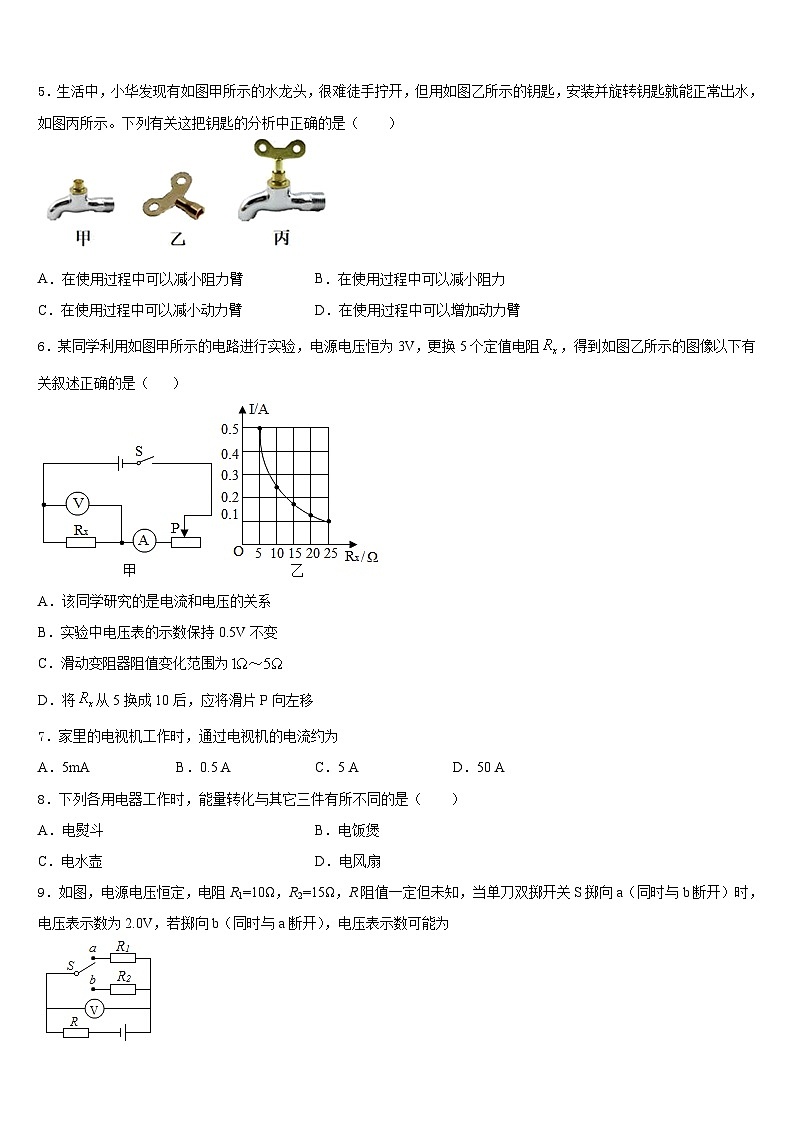

5．生活中，小华发现有如图甲所示的水龙头，很难徒手拧开，但用如图乙所示的钥匙，安装并旋转钥匙就能正常出水，如图丙所示。下列有关这把钥匙的分析中正确的是（ ）
A．在使用过程中可以减小阻力臂B．在使用过程中可以减小阻力
C．在使用过程中可以减小动力臂D．在使用过程中可以增加动力臂
6．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻，得到如图乙所示的图像以下有关叙述正确的是（ ）
A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持0.5V不变
C．滑动变阻器阻值变化范围为
D．将从5换成10后，应将滑片P向左移
7．家里的电视机工作时，通过电视机的电流约为
A．5mAB．0.5 AC．5 AD．50 A
8．下列各用电器工作时，能量转化与其它三件有所不同的是（ ）
A．电熨斗B．电饭煲
C．电水壶D．电风扇

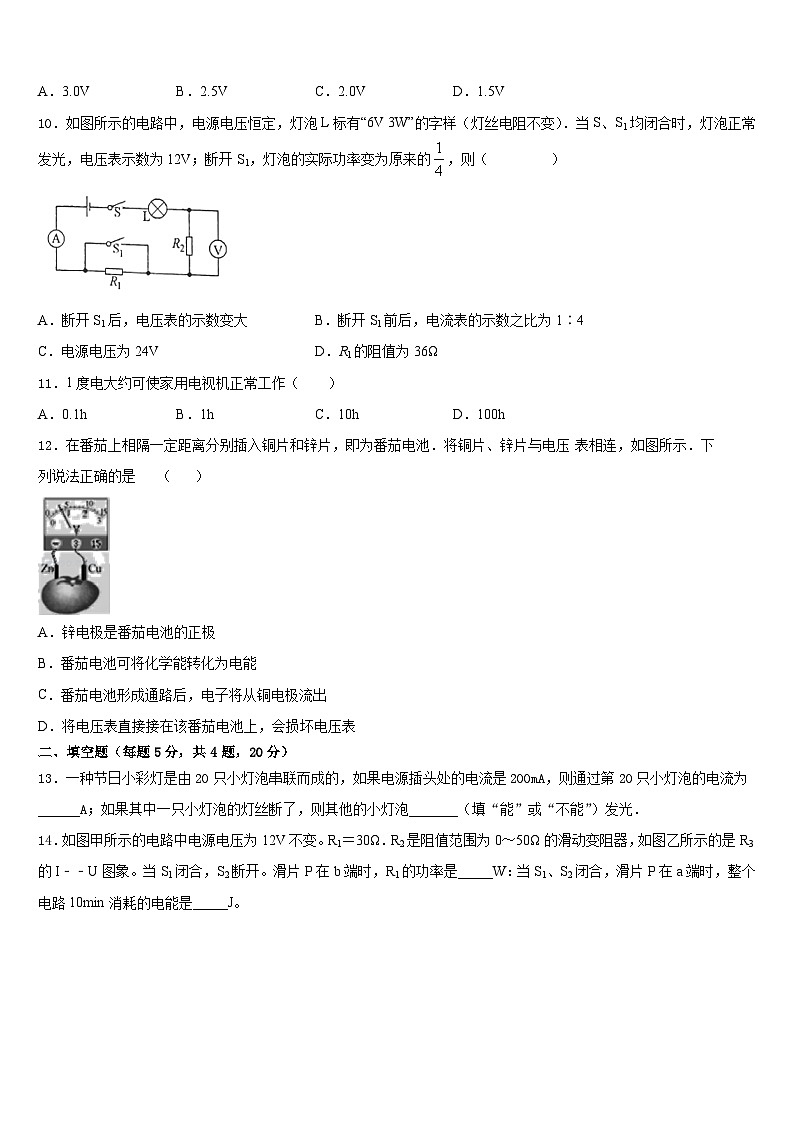

9．如图，电源电压恒定，电阻R1=10Ω，R2=15Ω，R阻值一定但未知，当单刀双掷开关S掷向a（同时与b断开）时，电压表示数为2.0V，若掷向b（同时与a断开），电压表示数可能为
A．3.0V B．2.5V C．2.0V D．1.5V
10．如图所示的电路中，电源电压恒定，灯泡L标有“6V 3W”的字样（灯丝电阻不变）．当S、S1均闭合时，灯泡正常发光，电压表示数为12V；断开S1，灯泡的实际功率变为原来的，则（ ）
A．断开S1后，电压表的示数变大B．断开S1前后，电流表的示数之比为1∶4
C．电源电压为24VD．R1的阻值为36Ω
11．1度电大约可使家用电视机正常工作（ ）
A．0.1hB．1hC．10hD．100h
12．在番茄上相隔一定距离分别插入铜片和锌片，即为番茄电池．将铜片、锌片与电压 表相连，如图所示．下列说法正确的是 （ ）
A．锌电极是番茄电池的正极
B．番茄电池可将化学能转化为电能
C．番茄电池形成通路后，电子将从铜电极流出
D．将电压表直接接在该番茄电池上，会损坏电压表
二、填空题（每题5分，共4题，20分）
13．一种节日小彩灯是由20只小灯泡串联而成的，如果电源插头处的电流是200mA，则通过第20只小灯泡的电流为______A；如果其中一只小灯泡的灯丝断了，则其他的小灯泡_______（填“能”或“不能”）发光．
14．如图甲所示的电路中电源电压为12V不变。R1＝30Ω．R2是阻值范围为0～50Ω的滑动变阻器，如图乙所示的是R3的I﹣﹣U图象。当S1闭合，S2断开。滑片P在b端时，R1的功率是_____W：当S1、S2闭合，滑片P在a端时，整个电路10min消耗的电能是_____J。
15．小红家新购买了一台标有“220V 1500W”字样的电热器，他想借助家中的电能表测一测该电热器的实际功率，他关闭了其它用电器，让电热器单独工作了2min，电能表转盘转过100圈，电能表名牌如图所示，电热器在2min内消耗的电能为________ kW•h，实际功率为________ W．

16．如图，电能表的示数为______度电；在6min内转盘转过3000转，表示此段时间内用了________kW.h， 功率是_________W。
三、实验题（共12分）
17．（4分）在“测量小灯泡电功率”实验中，已知小灯泡的额定电压为；
（1）实验使用的电路图如图甲，该实验依据的原理是________；
（2）连接好电路后，闭合开关，移动滑片P到某一位置时，电压表示数如上图乙所示，记下对应的电压表和电流表读数后，若接下来要测量额定功率，则应该将滑动变阻器的电阻调_________（选填“大”或“小”）．
（3）获得多组电压电流值之后，画出了上图丙所示的小灯泡的I-U图象，由图丙可知小灯泡的额定功率为_________W。
（4）小丽设计了如图丁所示的电路来测上述小灯泡的额定功率，请完成下列填空（电源电压不变，和为滑动变阻器，最大电阻为）．
①只闭合开关S和_________，调节滑动变阻器，使电压表的示数为2.5V；
②只闭合开关S和_________，调节滑动变阻器_________的滑片，使电压表的示数仍为2.5V。
③接着将的滑片P调至最左瑞，记下电压表的示数为；再将的滑片P调至最右端，记下电压表的示数为。则小灯泡额定功率的表达式=________（用、、、表示）
18．（4分）小勇利用如图所示的实验装置“探究导体在磁场中运动时产生感应电流的条件”，他将实验中观察到的现象记录在下表中。
（1）分析得出：________电路中的部分导体在磁场里做切割磁感线运动时，导体中就会产生感应电流。
（2）比较实验2和3（或6和7）可知：在磁场方向一定时，感应电流的方向与______有关。
（3）比较实验_______可知：在导体切割磁感线运动方向不变时，感应电流的方向与磁场方向有关。
（4）这个现象在生产和生活中的重要应用是_______。
（5）针对这个实验，小勇进行了进一步的探究，他提出了“感应电流的大小可能与导体切割磁感线的运动速度有关”的猜想，于是他设计了如下的实验方案：
①保持磁场强弱不变，让导体AB以______(填“相同”或“不同”)的速度沿相同方向做切割磁感线运动，观察电流表指针偏转幅度大小。
②如果电流表指针偏转幅度不同，说明感应电流的大小与导体切割磁感线运动速度_______（填“有关”或“无关”）。
19．（4分）如图甲是探究“冰熔化过程中温度的变化规律”的实验装置。
（1）将装有碎冰的试管放入水中加热，而不是用酒精灯直接对试管加热，这样做的目的是使冰块_____；某时刻温度计的示数如图乙所示，此时冰的温度是_____℃。
（2）根据实验数据，小勇画出了其温度随时间变化的图像如图丙所示，分析图像可知：冰熔化过程中，温度_____。
（3）若将试管中的水倒掉，装入另一种液体，按图甲所示的装置进行实验。用酒精灯不断给烧杯加热时，最终发现烧杯中的水和试管中的液体都沸腾了，这说明水的沸点_____（选填“高于”、“低于”或“等于”）试管中液体的沸点。
四、作图题（共16分）
20．（8分）用笔画线表示导线，将图所示的实物图补充完整。要求：开关全部闭合时灯泡L和电动机M组成并联电路，且开关S1能同时控制灯泡和电动机、开关S2单独控制灯泡。
（_____）
21．（8分）请用笔画线表示导线，将图中的插座正确接入家庭电路中；
（_____）
五、计算题（共22分）
22．（10分） “尊老爱幼是中华民族的优良传统！”冬天，小明用爸爸买的足浴桶（如图所示）盛好热水给爷爷泡脚，通过泡脚刺激足部的穴位、反射区和经络，从而达到养生的目的。小明查阅说明书知道，家中的足浴桶由加热系统和按摩系统两部分组成.其部分参数如表。小明在给爷爷泡脚的同时，估测足浴桶的加热效率。在足浴桶中加入的自来水，足浴桶正常加热后水温升高到。求：。
（1）足浴桶只启动按摩系统时，通过足浴桶的电流；
（2）足浴桶中的水吸收的热量；
（3）足浴桶的加热效率。
23．（12分）小明在学习了电功率之后，对电路很有兴趣，他看到家里的电吹风，既能吹热风又能吹凉风，于是设计了如下电路图，小刚看了他画的电路图认为不符合实际而且具有一定的危险性，小刚认为只要把其中一个开关移到干路上，就符合实际了，请分析回答下列问题
(1)如果你是小刚应该把哪个开关移到干路上，才能符合安全要求，画出正确的电路图；
(2)请根据电吹风铭牌上提供的有关数据，计算当电吹风正常工作并且吹热风时，5分钟消耗多少电能？通过电热丝R的电流为多大？电热丝R产生的热量是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、A
4、D
5、D
6、C
7、B
8、D
9、B
10、D
11、C
12、B
二、填空题（每题5分，共4题，20分）
13、0.2 不能
14、0.675 7200
15、0.04 1200
16、1362.5 1 10000
三、实验题（共12分）
17、 小 0.625 S1 S2
18、（1）闭合 （2）导体切割磁感线运动方向（3）2、6或3、7（4）发电机（5）① 不同 ② 有关
19、受热均匀 ﹣2 不变 高于
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.1A；（2）；（3）70%
23、 (1)；(2)1.5×105J；；1.32×105J。
次数
开关
磁场方向
导体AB的
运动方向
电流表指针的偏转方向
1
断开
上N下S
向右运动
不偏转
2
闭合
上N下S
向右运动
向左偏转
3
闭合
上N下S
向左运动
向右偏转
4
闭合
上N下S
向上运动
不偏转
5
闭合
上S下N
向下运动
不偏转
6
闭合
上S下N
向右运动
向右偏转
7
闭合
上S下N
向左运动
向左偏转
型号
额定电压
220V
加热功率
1000W
电动机功率
22W
