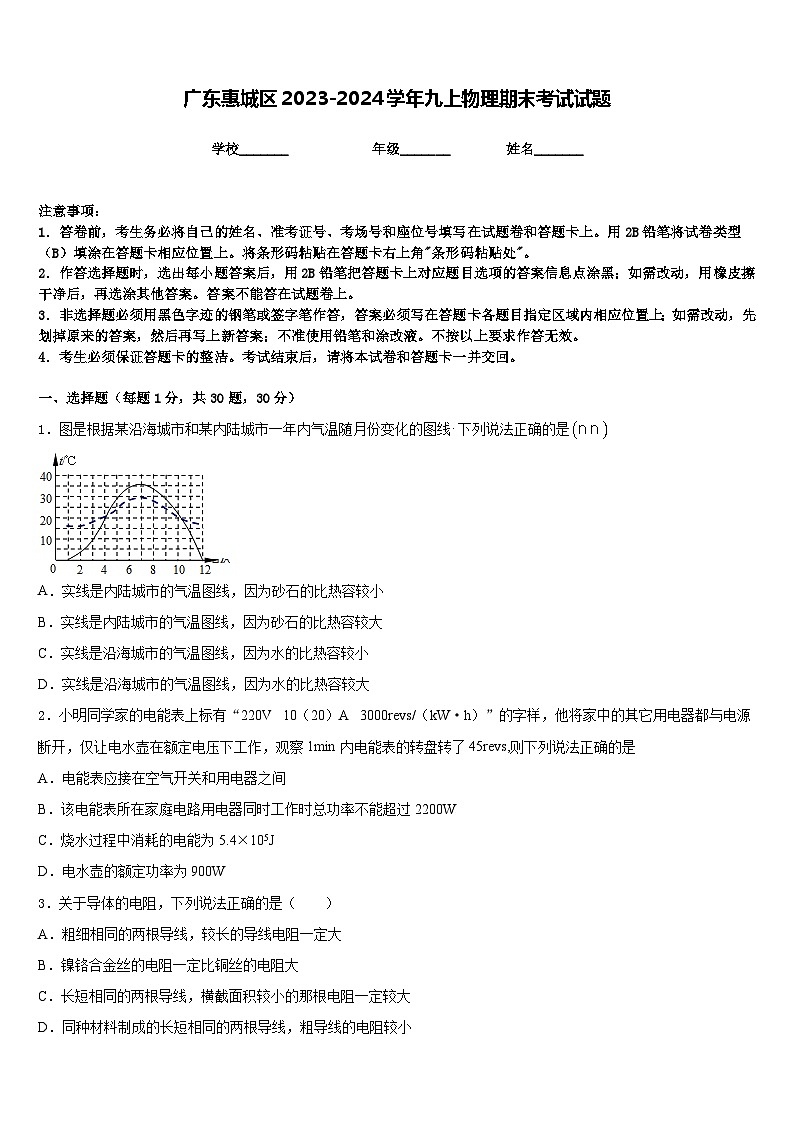

广东惠城区2023-2024学年九上物理期末考试试题含答案

这是一份广东惠城区2023-2024学年九上物理期末考试试题含答案，共10页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．图是根据某沿海城市和某内陆城市一年内气温随月份变化的图线下列说法正确的是
A．实线是内陆城市的气温图线，因为砂石的比热容较小
B．实线是内陆城市的气温图线，因为砂石的比热容较大
C．实线是沿海城市的气温图线，因为水的比热容较小
D．实线是沿海城市的气温图线，因为水的比热容较大
2．小明同学家的电能表上标有“220V 10（20）A 3000revs/（kW·h）”的字样，他将家中的其它用电器都与电源断开，仅让电水壶在额定电压下工作，观察1min内电能表的转盘转了45revs,则下列说法正确的是
A．电能表应接在空气开关和用电器之间
B．该电能表所在家庭电路用电器同时工作时总功率不能超过2200W
C．烧水过程中消耗的电能为5.4×105J
D．电水壶的额定功率为900W
3．关于导体的电阻，下列说法正确的是（ ）
A．粗细相同的两根导线，较长的导线电阻一定大
B．镍铬合金丝的电阻一定比铜丝的电阻大
C．长短相同的两根导线，横截面积较小的那根电阻一定较大
D．同种材料制成的长短相同的两根导线，粗导线的电阻较小
4．首先发现电流周围存在磁场的物理学家是（ ）
A．奥斯特B．焦耳C．沈括D．安培
5．如图中两灯规格不同，能测出通过灯L1电流的电路是（ ）
A．B．C．D．
6．家庭厨房抽油烟机主要是由排气扇和照明灯泡组成，它们既能同时工作，又能分别独立工作．小明设计了抽油烟机的简化电路图，其中合理的是
A．
B．
C．
D．
7．下列有关生活用电的说法，正确的是（ ）
A．只要人体接触火线就一定会发生触电事故
B．消耗电能的多少用电能表来计量
C．家庭电路中，空气开关“跳闸”，一定是发生了短路故障
D．使用试电笔时，为了安全手指不能接触笔尾的金属体
8．火箭从地面向上发射的过程中，火箭外壳和大气摩擦后温度越来越高，下列说法正确的是
A．现代火箭用液态氢作燃料，是因为它具有较大的热值
B．火箭从地面向上加速运动的过程，重力势能转化为动能，总的机械能增大
C．火箭外壳温度升高，内能增大，火箭的机械能全部转化为内能
D．火箭加速运动的过程中，机械能增大，是氢气的内能转化学能再转化为火箭的机械能

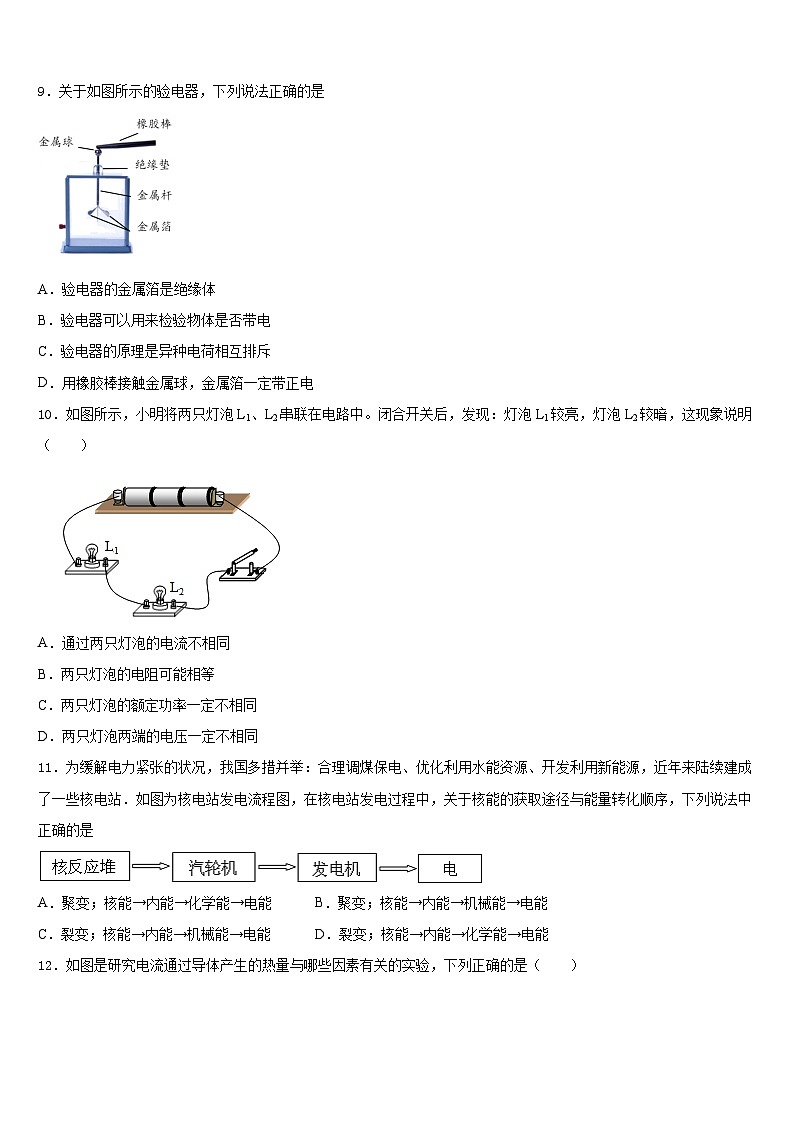

9．关于如图所示的验电器，下列说法正确的是
A．验电器的金属箔是绝缘体
B．验电器可以用来检验物体是否带电
C．验电器的原理是异种电荷相互排斥
D．用橡胶棒接触金属球，金属箔一定带正电
10．如图所示，小明将两只灯泡L1、L2串联在电路中。闭合开关后，发现：灯泡L1较亮，灯泡L2较暗，这现象说明（ ）
A．通过两只灯泡的电流不相同
B．两只灯泡的电阻可能相等
C．两只灯泡的额定功率一定不相同
D．两只灯泡两端的电压一定不相同
11．为缓解电力紧张的状况，我国多措并举：合理调煤保电、优化利用水能资源、开发利用新能源，近年来陆续建成了一些核电站．如图为核电站发电流程图，在核电站发电过程中，关于核能的获取途径与能量转化顺序，下列说法中正确的是
A．聚变；核能→内能→化学能→电能 B．聚变；核能→内能→机械能→电能
C．裂变；核能→内能→机械能→电能 D．裂变；核能→内能→化学能→电能
12．如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列正确的是（ ）
A．甲实验中两个电阻串联只是为了保证流过两个电阻电流相等
B．甲实验通电一段时间后，左右两侧容器内空气吸收的热量之比为1∶2
C．乙实验是为了研究电流产生的热量与电阻的关系
D．乙实验通电一段时间后，左右两侧容器内空气吸收的热量之比为1∶4
二、填空题（每题5分，共4题，20分）
13．图所示，通电螺线管左边是_______极。（填“N”或“S”）
14．电磁波在真空中传播速度为________m/s，波长越长的电磁波频率越_________，下列用到电磁波的有___________：
①用手机打电话；
②晒太阳；
③在月球上的宇航员相互交流。
15．如图所示，电源保持6V的电压不变，开关S闭合后，电流表的示数是0.4A，电压表的示数为2V，则电阻R1的阻值是________ Ω；将滑动变阻器R2的滑片由a向b移动的过程中，电流表的示数将________ ，电压表的示数将________ （两空均选填 “变大”、“变小”或“不变”）．
16．如图所示，甲、乙、丙三图中的装置完全和同，燃料的质量都是10 g，烧杯内的液体质量也相同，若比较不同燃料的热值，应选择______两图进行实验；若比较不同物质的吸热能力，应选择___ 两图进行实验。
三、实验题（共12分）
17．（4分）如图1所示是“探究不同物质吸热升温现象”的实验装置，小华将初温相等的液体A和液体B分别装在相同的烧杯中，用相同的电加热器加热并不断搅拌，每隔0.5min测量一次温度，数据记录在下表中。
（1）实验中应选用________相同（选填“质量”、“体积”）的液体A和液体B；使用相同的电加热器，是为了保证相同时间内液体A和液体B________相同；
（2）液体A的温度随时间变化的图像如图2所示，开始部分并不是直线，导致此现象的原因可能为________（只要答出一种原因即可）；
（3）从表中的第2min后的数据可以得到：
①选用的液体A和液体B，它们吸收相同的热量后升高的温度是________（选填“相同”或“不同”）的；
②进一步分析可得，两种液体的比热容之比cA∶cB=________；
（4）若北方供暖需要选择热媒介，在两种液体中________（选填“A”或“B”）更合适。
18．（4分）A．“强凌”实验小组在做探究“电流与电阻的关系”的实验中，请你帮忙他们在方框内画一个本实验需要的实验表格；
（1）请你帮忙他们在方框内画一个改实验需要的实验表格_______；他们用如图所示的电路连接好实物，使定值电阻R=10Ω，将电路连接正确后，团合开关前，滑动变阻器的滑片放在最大处，然后，闭合开关，移动滑动变阻器滑片，使定值电阻两端电压为2V，读出对应的电流值；
（2）小强同学完成实验（1）后，将定值电阻换上15Ω：闭合开关读出对应的电流值，分析数据发现“电流与电阻不成反比”，其原因是________；
（3）小凌同学完成实验（1）后，将定值电阻换上5Ω的电阻后，闭合开关，此时应将滑片P向_______（选填“左”或“右”端移动），使定值电阻两端电压为2V，再读出对应的电流值；
B．“芳华”实验小组在做“测量小灯泡正常工作的电阻”的实验中，已知小灯泡的额定电压为U额，定值电阻阻值为R；
（1）他们设计出如图所示的电路，连接好实物；
（2）小芳的操作是：①开关S拨到位置1，移动滑片P至任一位置，读出电流表示数I1；②开关S拨到位置2，滑片P位置不动，读出电流表示数I2。她算出了灯泡的电阻RL=_______请你用上述已知字母表示）；
（3）小华发现按小芳的步骤，测出的结果不一定是实验要求的值，原因是：_______；
（4）交流后，他们认为要准确测出小灯泡正常工作的电阻：只需将小芳的步骤①改为“开关S拨到位置1，移动滑片P，使_______”即可。
19．（4分）在探究“影响电流热效应的因素”实验中：
（1）为了探究电流通过电阻产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，该实验通过比较__________，来判断相同时间内不同电流产生的热量多少．下面的探究实例中，也是采用这种研究方法的是______．
A．力是看不见的，可以通过力的作用效果认识它
B．探究电流与电压、电阻的关系．
C．用总电阻表示同一段电路中串联的两个电阻．
实验中烧瓶内液体小明选择了煤油而不是水，这样选择的理由是_________________．
（2）小明先测量烧瓶内液体的温度后，闭合开关，通电30s再测量烧瓶内液体的温度，得到温度的升高量填入表中；然后移动滑动变阻器滑片改变电流大小，重复上述操作，获得第二组数据（见表）．
由此得出：同一导体，在通电时间相等时，电流___，其产生的热量 _______．
（3）若要探究电流通过电阻产生热量与电阻的关系，可选择乙图中 ____（选填“A”或“B”）烧瓶中的电阻与甲图中的烧瓶电阻_______（选填“串联”或“并联”）．
（4）小明提议利用上述实验装置该做“比较水和煤油比热容的大小”的实验，则他应选择乙图中_____（选填“A”或“B”）烧瓶与甲图中的烧瓶并联，并将其中一烧瓶中的液体换成___________．水和煤油吸热的多少是通过________________ 来反映的（选填“温度计示数”或“加热时间”）．
四、作图题（共16分）
20．（8分）如图所示电路中有两个小灯泡，请在图中○内，分别填入或的符号，要求开关闭合时两灯均能发光，且两电表的示数均不为零，并标记电表的正接线柱．
（_____）
21．（8分）如图所示，根据实物图画电路图。
五、计算题（共22分）
22．（10分）如图是家庭、宾馆常用的电热水壶，下表中列出了这只电热水壶部分技术参数．求：
（1）电热水壶正常工作的电流（计算结果请保留一位小数）；
（2）若电热水壶正常工作6min能烧开一壶水，则电热水壶烧开一壶水所消耗的电能；
（3）电热水壶烧开一壶水的过程中，若水所吸收热量为3.24×105J，则该电热水壶烧水的效率．
23．（12分）如图所示的电路中，电源电压恒定不变，灯泡L标有“8V 4W”，定值电阻R1的阻值为4Ω，滑动变阻器R2的最大阻值为100Ω，电压表的量程为0~15V，当电压表的示数为10V时，灯泡恰好正常发光，忽略温度变化对灯泡电阻的影响，求：
（1）电源的电压U；
（2）滑动变阻器连入电路的电阻值为30Ω时，灯泡消耗的实际功率；
（3）在不超过灯泡额定电压和电压表量程的情况下，滑动变阻器接入电路的电阻值的变化范围。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、D
3、D
4、A
5、C
6、D
7、B
8、A
9、B
10、D
11、C
12、B
二、填空题（每题5分，共4题，20分）
13、N
14、3×108 低 ①②③
15、10 变小 变大
16、甲、乙 甲、丙
三、实验题（共12分）
17、质量 吸收的热量 烧杯会吸收热量 不同的 B
18、
没有控制定值电阻的电压不变 左 见详解 电流表示数为
19、（1）温度计示数变化；A；煤油的比热小；
（2）越大；越多；
（3）B；串联；
（4）A；水；加热时间．
四、作图题（共16分）
20、答案见解析
21、
五、计算题（共22分）
22、（1）4.5A （2）3.6×105J （3）90%
23、（1）20V；（2）2.56W；（3）
加热时间/min
0
0.5
1.0
1.5
2.0
2.5
3.0
3.5
4.0
温度/℃
液体A
20.0
20.3
20.7
21.5
23.0
25.0
27.0
29.0
31.0
液体B
20.0
20.2
20.5
21.0
22.0
23.0
24.0
25.0
26.0
实验次数
电流/A
通电时间/s
电阻/Ω
温度升高量/℃
1
0.3
30
10
1.5
2
0.6
30
10
6.0
实验次数
1
2
3
