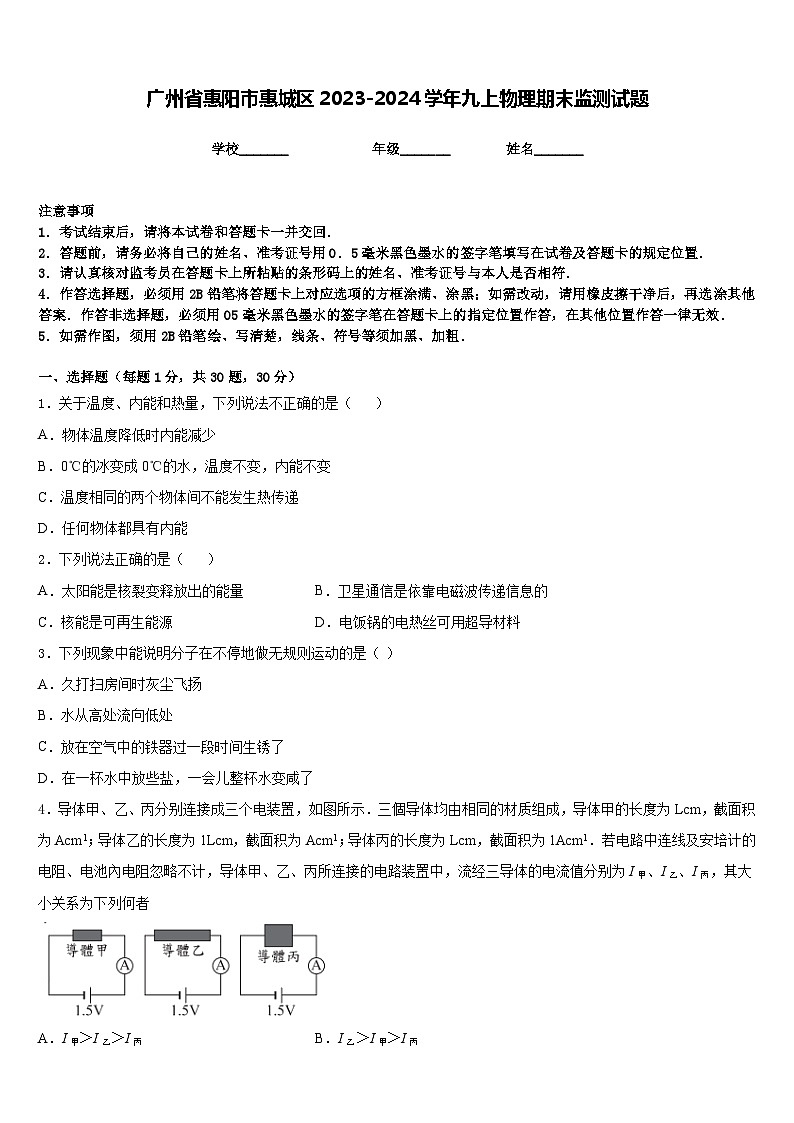

广州省惠阳市惠城区2023-2024学年九上物理期末监测试题含答案

这是一份广州省惠阳市惠城区2023-2024学年九上物理期末监测试题含答案，共8页。试卷主要包含了图中能说明电动机工作原理的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．关于温度、内能和热量，下列说法不正确的是（ ）
A．物体温度降低时内能减少
B．0℃的冰变成0℃的水，温度不变，内能不变
C．温度相同的两个物体间不能发生热传递
D．任何物体都具有内能
2．下列说法正确的是（ ）
A．太阳能是核裂变释放出的能量B．卫星通信是依靠电磁波传递信息的
C．核能是可再生能源D．电饭锅的电热丝可用超导材料
3．下列现象中能说明分子在不停地做无规则运动的是（ ）
A．久打扫房间时灰尘飞扬
B．水从高处流向低处
C．放在空气中的铁器过一段时间生锈了
D．在一杯水中放些盐，一会儿整杯水变咸了
4．导体甲、乙、丙分别连接成三个电装置，如图所示．三個导体均由相同的材质组成，导体甲的长度为Lcm，截面积为Acm1；导体乙的长度为1Lcm，截面积为Acm1；导体丙的长度为Lcm，截面积为1Acm1．若电路中连线及安培计的电阻、电池內电阻忽略不计，导体甲、乙、丙所连接的电路装置中，流经三导体的电流值分别为I甲、I乙、I丙，其大小关系为下列何者
A．I甲＞I乙＞I丙B．I乙＞I甲＞I丙
C．I丙＞I甲＞I乙D．I丙＞I乙＞I甲

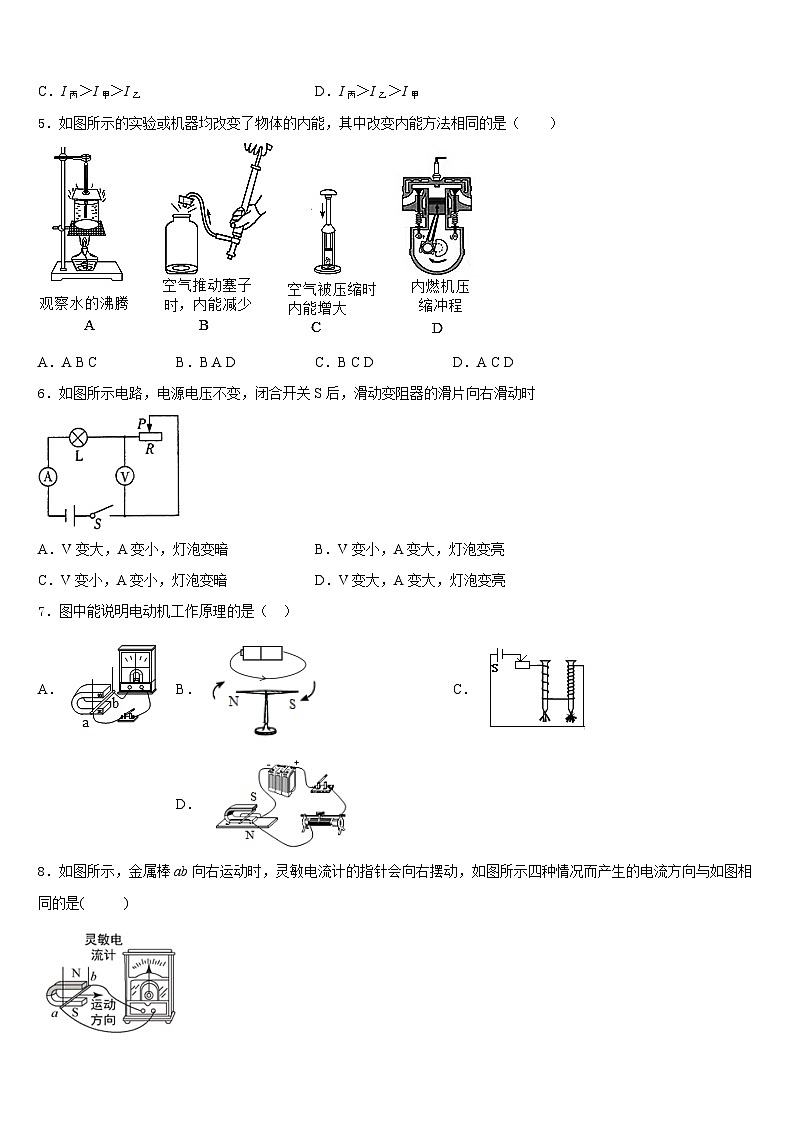

5．如图所示的实验或机器均改变了物体的内能，其中改变内能方法相同的是（ ）
A．A B CB．B A DC．B C DD．A C D
6．如图所示电路，电源电压不变，闭合开关S后，滑动变阻器的滑片向右滑动时
A．V变大，A变小，灯泡变暗B．V变小，A变大，灯泡变亮
C．V变小，A变小，灯泡变暗D．V变大，A变大，灯泡变亮
7．图中能说明电动机工作原理的是（ ）
A． B． C． D．

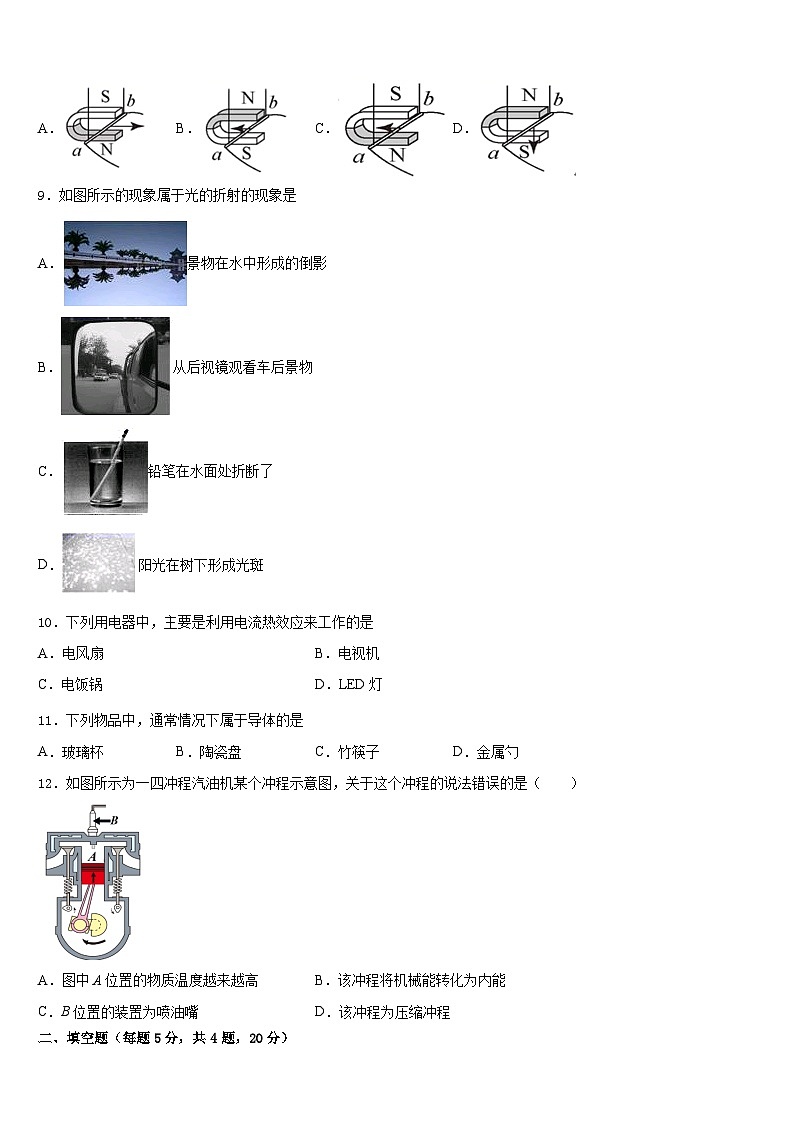

8．如图所示，金属棒ab向右运动时，灵敏电流计的指针会向右摆动，如图所示四种情况而产生的电流方向与如图相同的是( )
A．B．C．D．
9．如图所示的现象属于光的折射的现象是
A．景物在水中形成的倒影
B．从后视镜观看车后景物
C．铅笔在水面处折断了
D．阳光在树下形成光斑
10．下列用电器中，主要是利用电流热效应来工作的是
A．电风扇B．电视机
C．电饭锅D．LED灯
11．下列物品中，通常情况下属于导体的是
A．玻璃杯B．陶瓷盘C．竹筷子D．金属勺
12．如图所示为一四冲程汽油机某个冲程示意图，关于这个冲程的说法错误的是（ ）
A．图中A位置的物质温度越来越高B．该冲程将机械能转化为内能
C．B位置的装置为喷油嘴D．该冲程为压缩冲程
二、填空题（每题5分，共4题，20分）
13．如图所示，新能源汽车在充电时，其车载蓄电池相当于基本电路的__________，充电过程是将电能转化为__________能。
14．如图甲所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由最右端移到最左端过程中，测得两电压表示数U与电流表示数I的变化关系如图乙所示.则电源电压为________V，滑动变阻器R2的最大阻值是________。
15．如图所示的电路，若要使灯和电铃组成串联电路，只需闭合开关_____；闭合开关_____，则会造成电源短路．
16．把标有“1A 6W”的L1和“2A 6W”的L2两个灯泡并联接入电路中，如图，让其中一个灯泡正常发光，另一个灯泡的实际功率不超过额定功率，则该电路中干路电流是___A，两灯消耗的实际总功率为______W．
三、实验题（共12分）
17．（4分）在“探究感应电流产生条件”的实验中，小明将导体ab、开关、小量程电流表和蹄形磁体按如图所示的方式进行安装。
（1）小明闭合开关后进行了如下操作：
A．只让导体ab在水平方向左右运动
B．只让导体ab在竖直方向上下运动
C．只让蹄形磁体在水平方向左右运动
D．只让蹄形磁体在竖直方向上下运动
其中一定能产生感应电流的是_______（填写字母）。
（2）如果将小量程电流表换成_______，可以观察磁场对通电导体的作用。
（3）实验中发现电流表指针偏转不明显，为了使指针偏转明显，请你从实验装置或操作上提一条改进建议_______________。
18．（4分）在测量标有电压为 2.5 V的某小灯泡电阻的实验中，第一次测量时的电压等于2.5 V，小灯泡正常发光，以后调节滑动变阻器，让电压逐次下调，使灯丝温度不断降低，灯泡变暗直至完全不发光，测量的数据如下表所示。
(1)请你根据表中电压和电流的数据计算每次的电阻，填在表格中_____；
(2)对比不同电压下小灯泡的电阻值，你有什么发现？把你的发现写成一句具有概括性的结论。答：_____。
19．（4分）如图是探究“电流通过导体时产生热量与哪些因素有关”的实验装置。
（1）两个透明的容器中密闭了_________(选填“相等”或“不相等”)的空气，实验中通过观察________比较电流通过电阻产生热量的多少。
（2）通电后透明容器中电阻丝的内能增大是通过________ (选填“做功”或“热传递”)方式改变的。
（3）甲图所示的装是用来研究电流通过电阻丝产生的热量与_________ 关系，乙装置中，通电一段时间后，_________ (选填 “左”或“右”)侧容器中的电阻丝产生的热量多。
四、作图题（共16分）
20．（8分）请用笔画线代替导线，将如图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中．
（____）
21．（8分）在如图所示的家庭电路中，以笔画线代替导线，将一个带按钮开关的节能灯接入电路。
（_____）
五、计算题（共22分）
22．（10分）如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变．当S1、S2断开，S3闭合时，电流表的示数为0.45A；S1断开，S2、S3闭合时，电流表的示数为0.75A．求：
（1）电源电压为多少？
（2）R2的阻值为多少？
（3）S2、S3断开，S1闭合时，加在电阻R1两端的电压为多少？
23．（12分）有一个小灯泡，铭牌上标有“6V、3W”。求：
（1）小灯泡正常工作10分钟将消耗多少电能？
（2）将这个小灯泡和一个电阻串联后，接在9V的电源两端，小灯泡恰好正常发光。这个电阻的阻值是多少？
（3）若将两个小灯泡并联接入3V的电源，两个小灯泡1min消耗电能是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、D
4、C
5、C
6、A
7、D
8、C
9、C
10、C
11、D
12、C
二、填空题（每题5分，共4题，20分）
13、用电器 化学能
14、8； 60。
15、S2 S1和S2和S3
16、2.5 7.5
三、实验题（共12分）
17、A、C 电源 换强磁铁（或绕制线圈）；快速移动导体（或磁铁）
18、8.1；3.1；2 灯泡的电阻随两端的电压减小而减小
19、等量 管内液面高度差的变化 做功 电阻 左
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）9V；（2）30Ω；（3）3.6V；
23、（1）1.8×103J；（2）6Ω；（3）90J
数据序号
1
2
3
4
5
6
7
发光情况
明亮
不很亮
不亮
较暗
微光
熄灭
熄灭
电压U/V
2.5
2.1
1.7
1.3
0.9
0.5
0.1
电流 I/A
0.28
0.26
0.24
0.21
0.19
0.16
0.05
算出的电阻R/Ω
8.9
7.1
6.2
4.7
