广东省湛江地区六校联考2023-2024学年九上物理期末考试试题含答案

这是一份广东省湛江地区六校联考2023-2024学年九上物理期末考试试题含答案，共8页。试卷主要包含了在如图所示的电路图中，正确的是，下列提供的数据符合实际情况的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是（ ）
A．B．C．D．
2．在实际电路中，当导线的长度足够长时，导线的电阻及其消耗的电功率就无法忽略．如图所示，电源的输出电压恒定不变．现将一个灯泡L接在离电源很近的AB两点时，灯泡L消耗的功率为25W，若将灯泡L接在离电源较远的CD两点时，灯泡L消耗的功率为16W，则输电导线AC、BD上消耗的功率之和为
A．1 WB．2 WC．4 WD．9 W
3．如图所示的各电路图中，电流表和电压表的连接都正确的是（ ）
A．B．
C．D．
4．关于内能、温度和热量，下列说法正确的是
A．物体的内能跟物体的运动速度、物体的温度和物质状态都有关系
B．不同燃料燃烧时，放出热量越多的热值越大
C．质量和初温相同的水和煤油，放出相同热量时煤油温度降低的多
D．内能总是从内能多的物体向内能少的物体转移
5．下列电器设备中，将机械能转化为电能的是
A．发电机B．电动机C．电铃D．电热水器
6．在如图所示的电路图中，正确的是( )
A．B．C．D．
7．下列提供的数据符合实际情况的是( )
A．手托两个鸡蛋匀速向上抬高1m约做功10J
B．人体所能承受的安全电压为220V
C．人正常骑自行车时的功率为600W~800W
D．家用节能灯正常发光时的电流约为100mA
8．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。用试电笔测试灯头的两端C、D处，发现这两处都能使试电笔的氖管发光；再用试电笔测试B处，氖管不发光。若电路处只有一处故障，则应为（ ）
A．电灯L断路
B．电灯L短路
C．AC段某处断路
D．BD段某处断路
9．一只10Ω的电阻与一只0.1Ω的电阻并联，并联后的总电阻
A．等于1ΩB．小于0.1Ω
C．等于10.1ΩD．大于0.1Ω小于10Ω

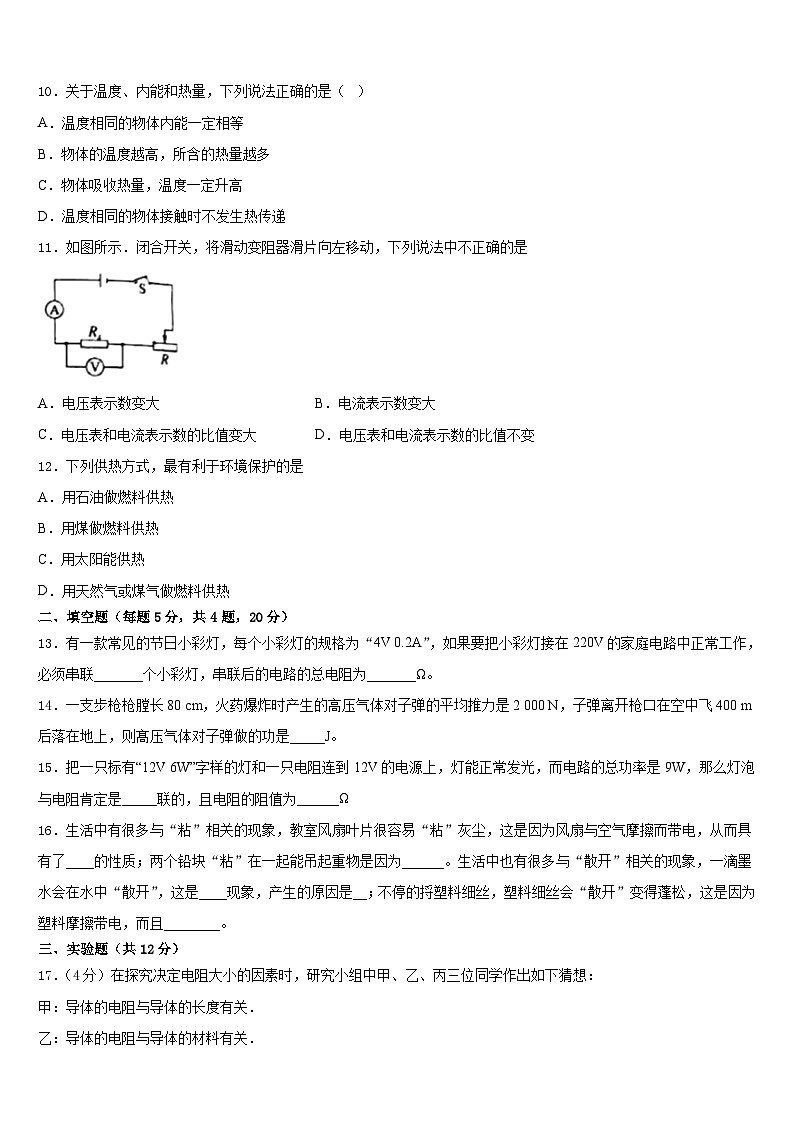

10．关于温度、内能和热量，下列说法正确的是（ ）
A．温度相同的物体内能一定相等
B．物体的温度越高，所含的热量越多
C．物体吸收热量，温度一定升高
D．温度相同的物体接触时不发生热传递
11．如图所示．闭合开关，将滑动变阻器滑片向左移动，下列说法中不正确的是
A．电压表示数变大B．电流表示数变大
C．电压表和电流表示数的比值变大D．电压表和电流表示数的比值不变
12．下列供热方式，最有利于环境保护的是
A．用石油做燃料供热
B．用煤做燃料供热
C．用太阳能供热
D．用天然气或煤气做燃料供热
二、填空题（每题5分，共4题，20分）
13．有一款常见的节日小彩灯，每个小彩灯的规格为“4V 0.2A”，如果要把小彩灯接在220V的家庭电路中正常工作，必须串联_______个小彩灯，串联后的电路的总电阻为_______Ω。
14．一支步枪枪膛长80 cm，火药爆炸时产生的高压气体对子弹的平均推力是2 000 N，子弹离开枪口在空中飞400 m后落在地上，则髙压气体对子弹做的功是_____J。
15．把一只标有“12V 6W”字样的灯和一只电阻连到12V的电源上，灯能正常发光，而电路的总功率是9W，那么灯泡与电阻肯定是_____联的，且电阻的阻值为______Ω
16．生活中有很多与“粘”相关的现象，教室风扇叶片很容易“粘”灰尘，这是因为风扇与空气摩擦而带电，从而具有了____的性质；两个铅块“粘”在一起能吊起重物是因为______。生活中也有很多与“散开”相关的现象，一滴墨水会在水中“散开”，这是____现象，产生的原因是__；不停的捋塑料细丝，塑料细丝会“散开”变得蓬松，这是因为塑料摩擦带电，而且________。
三、实验题（共12分）
17．（4分）在探究决定电阻大小的因素时，研究小组中甲、乙、丙三位同学作出如下猜想：
甲：导体的电阻与导体的长度有关．
乙：导体的电阻与导体的材料有关．
丙：导体的电阻与导体的横截面积有关．
实验室备有几种电阻丝，参数如下表．
如图所示，是为完成探究连接的实验电路．
（1）实验中应通过比较___的大小，来比较电阻丝电阻的大小，达到验证猜想的目的．
（2）若要验证乙同学的猜想，则应该选用___两根电阻丝(填编号)进行对比实验．
（3）选用b、c两根电阻丝进行对比实验，是为了验证___同学的猜想．
18．（4分）下图甲是小明在标准大气压下“探究固体熔化时温度的变化规律”的实验装置。
(1)实验前按_____________(选填“自上而下”或“自下而上”)的顺序组装器材。
(2)实验中，某时刻温度计的示数如图乙所示，该物质此时的温度是________℃。
(3)图丙是小明根据记录的数据绘制的温度随时间变化规律的图像，由图像可知该物质在熔化过程中吸收热量，温度______。
(4)由图丙可知，该物质在AB段的吸热能力_________CD段的吸热能力(选填“大于”、“等于”或“小于”)。
(5)试管中的固体冰完全熔化后，若持续加热，烧杯中的水沸腾过程中，试管中的液体________(选填“会”或“不会”)沸腾，原因是：________
19．（4分）为探究电磁铁的磁性跟哪些因素有关，小丽同学作出以下猜想：
猜想A：电磁铁通电时有磁性，断电时没有磁性
猜想B：通过电磁铁的电流越大，它的磁性越强
猜想C：外形相同的螺线管，线圈的匝数越多，它的磁性越强
为了检验上述猜想是否正确，小丽所在实验小组通过交流与合作设计了以下实验方案用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕制若干圈，制成简单的电磁铁．如图所示的从左到右a、b、c、d为实验中观察到的四种情况．
根据小丽的猜想和实验，完成下面填空：
（1）通过观察电磁铁吸引大头针数目多少的不同，来判断它______的不同；
（2）通过比较______两种情况，可以验证猜想A是正确的；
（3）通过比较______两种情况，可以验证猜想B是正确的；
（4）通过比较d中两电磁铁，发现猜想C不全面，应补充的条件是______．
四、作图题（共16分）
20．（8分）请根据图中所示的实物图，在虚线框画出对应的电路图．
（______）
21．（8分）用甲图中的专用插线板给电动环保车充电，请在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：
①插线板上的开关可同时控制两插座的通、断；
②开关接通时两插座都能提供220 V电压.
五、计算题（共22分）
22．（10分）如图所示电路中，电源电压一定，R1、R2为定值电阻，R为滑动员变阻器，已知R2=7Ω。当S、S2闭合，S1断开，滑动变阻器滑片P在b端时，电流表示数为0.4A；当S、S1闭合，S2断开，滑片P在b端时，电流表示数为0.6A；当S、S1闭合，S2断开，滑片P在中点时，电流表示数为1.0A。
（1）当S、S2闭合，S1断开，滑动变阻器滑片P在b端时，求电阻R2通电1min产生的热量；
（2）求电源电压；
（3）在S1、S2不同时闭合的前提下，开关分别处于何种状态、滑动变阻器接入电路的阻值多大时，滑动变阻器消耗的功率最大？此时滑动变阻器消耗的功率是多少？
23．（12分）如图甲为一个超声波加湿器，图乙为其内部温度监测装置的简化电路图，利用湿敏电阻R可实验对环境温度（RH）精确测量。已知电源电压为24V，定值电阻R0的阻值为120Ω，电流表的量程为0~100mA，电压表的量程为0~15V，湿敏电阻R的阻值随温度RH变化的关系图像如图丙所示。则在电路安全工作的前提下。求：
（1）加湿器单独工作时，标有3000r/kW·h的电能表转盘转了750转，此过程中加湿器消耗的电能；
（2）环境温度RH为70%时通过电流表的电流；
（3）该装置能够测量的温度（RH）范围。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、C
3、B
4、C
5、A
6、C
7、D
8、D
9、B
10、D
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、55 1100
14、1600
15、并联 48
16、吸引轻小物体 分子间有引力 扩散 分子在不停地做无规则运动 同种电荷相互排斥
三、实验题（共12分）
17、电流 c、d 甲
18、自下而上 -2 保持不变（或不变） 小于 不会 温度达到沸点后不能继续吸热
19、磁场强弱 ab bc 电流相同
四、作图题（共16分）
20、．
21、
五、计算题（共22分）
22、（1）67.2J（2）6V（3）2Ω；4.5W
23、 (1) 0.25kW·h；(2) 0.08A；(3) 40%~80%。
编号
材料
长度/m
横截面积/mm2
a
镍铬合金丝
1.0
0.2
b
镍铬合金丝
1.0
0.1
c
镍铬合金丝
0.5
0.1
d
锰铜合金丝
0.5
0.1
