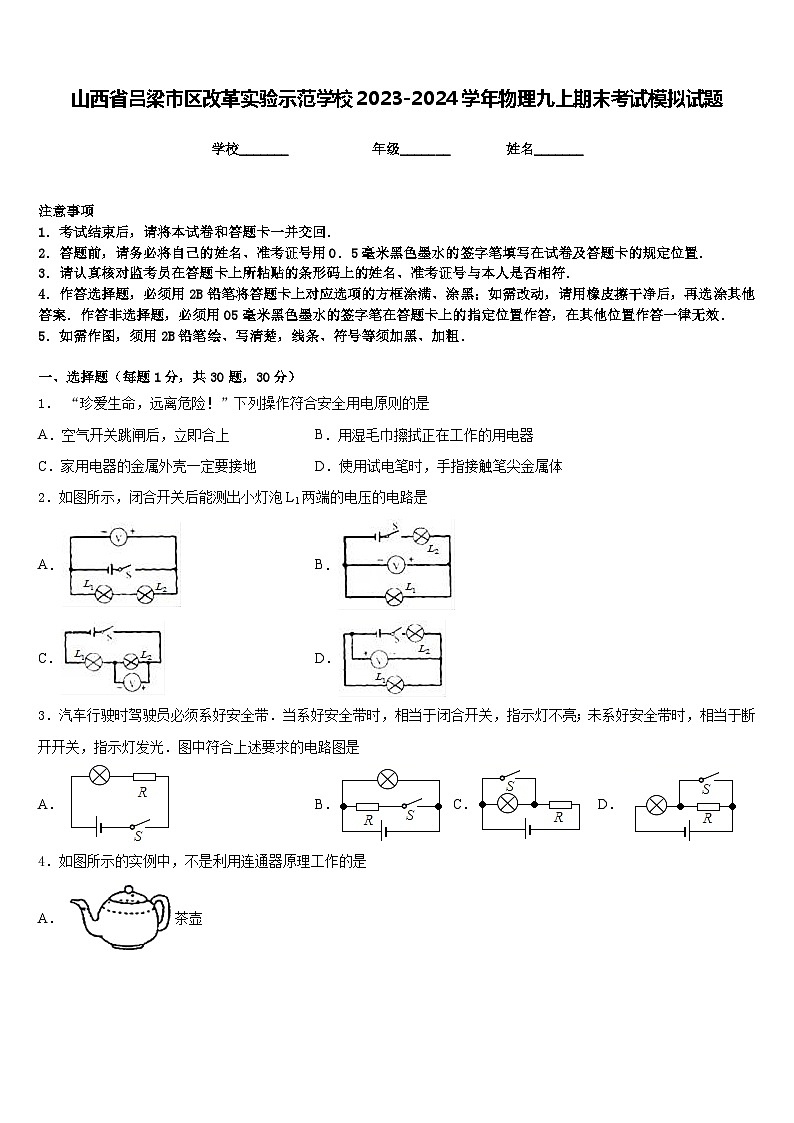

山西省吕梁市区改革实验示范学校2023-2024学年物理九上期末考试模拟试题含答案

这是一份山西省吕梁市区改革实验示范学校2023-2024学年物理九上期末考试模拟试题含答案，共9页。

学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1． “珍爱生命，远离危险！”下列操作符合安全用电原则的是
A．空气开关跳闸后，立即合上B．用湿毛巾擦拭正在工作的用电器
C．家用电器的金属外壳一定要接地D．使用试电笔时，手指接触笔尖金属体
2．如图所示，闭合开关后能测出小灯泡L1两端的电压的电路是
A．B．
C．D．
3．汽车行驶时驾驶员必须系好安全带．当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是
A．B．C．D．
4．如图所示的实例中，不是利用连通器原理工作的是
A．茶壶
B．离心式水泵
C．船闸
D．锅炉水位计
5．如图所示是探究“电流与电阻的关系”实验电路图，电源电压保持3 V不变，滑动变阻器的规格是“10 Ω 1 A”。实验中，先在a、b两点间接入5 Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2 V，读出并记录下此时电流表的示数。接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻( )
A．10 Ω和40 ΩB．20 Ω和30 ΩC．10 Ω和20 ΩD．30 Ω和40 Ω
6．如图所示的四个电路中，将每个电路的开关都闭合后，灯泡L1、L2为串联关系的是
A． B．
C． D．
7．下列用电器正常工作时，电流接近的是（ ）
A．家用空调B．家用电冰箱C．手电筒D．半导体收音机
8．生物体内水的比例很高，有助于调节生物体自身的温度，以免温度变化太快对生物体造成损害．这主要是因为水的
A．密度较小B．凝固点较低C．沸点较高D．比热容较大
9．如图所示，电源电压U为10V并保持不变，滑动变阻器规格为“20Ω 1A”．闭合开关S，当滑片P移至最左端时，灯泡正常发光，电流表示数为0.5A；当滑片P移至中点时，电流表示数为0.4A．则（ ）
A．电路消耗的最小功率为2.5W
B．滑片P在中点时，灯泡消耗的功率为2.4W
C．滑片P在中点时，灯泡消耗的功率为3.2W
D．滑片P在最左端时，2min内电流通过灯泡所做的功为10J
10．小明利用电能表测量某一家用电器的电功率.当电路中只有这一个用电器连续工作时，测得在1h内消耗的电能为0.8kW·h，那么这一个用电器可能是
A．家庭风扇
B．笔记本电脑
C．台灯
D．电饭锅
11．如图所示，将滑动变阻器连入电路，当滑片P向A端滑动时，电路中的电阻变大，则应连接的接线柱是
A．C和A
B．D和A
C．A和B
D．C和B
12．小王家的空气开关发生了“跳闸”，则电路中（ ）
A．一定是发生了短路B．一定是用电器总功率过大
C．一定是电压大于220VD．一定是电路总电流过大
二、填空题（每题5分，共4题，20分）
13．如图所示，电源电压为3V．闭合开关后，小灯泡L1、L2都不亮．小鹭同学用电压表检测后，得出L1断路的结论．其测量结果应该是：Uab=____V，Ubc=____V，Uac=3V．
14．如图所示的电路中，电源电压恒定。闭合开关，将滑动变阻器的滑片P向右移动时，电流表的示数_____，电压表的示数_____。
15．严寒冬季，我国北方哨兵脚上穿有电热靴。一只靴内加热电路如图所示，电源电压恒定，为三档旋钮开关（金属片M可分别拨至a、b、c处），电阻丝全部连入时与规格相同且阻值不变，b为电阻丝的中点。当拨至________处为低温档（选填“a”、“b”、“c”），这只电热靴的低温挡电功率为6 W，则中温挡的电功率为________W。
16．质量和初温相同的甲乙两种液体，经同一加热器加热相同的时间后甲的温度大于乙的温度，则甲液体的比热容__________乙液体的比热容（填“大于”、“等于”或“小于”）．如果液体乙的质量为1 kg，初温为20 ℃，加热一段时间后，温度升高30 ℃，吸收了1.26×105 J的热量，则乙液体的比热容为__________ J/（kg·℃）．
三、实验题（共12分）
17．（4分）光敏电阻的阻值随光照射的强弱而改变。“光强”表示光的强弱程度的物理量，照射光越强，光强越大，光强符号用E表示，国际单位为坎德拉（cd）。实验测得光敏电阻的阻值R与光强E间的关系如图甲所示，根据图象解答下列问题：
(1)光敏电阻随光强的增大而_____；
(2)当光强为E1时，光敏电阻的阻值为R1；当光强为E2时，光敏电阻的阻值为R2，那么它们之间的关系式为R2：R1=_____（用E1、E2表示）；
(3)将光敏电阻R、定值电阻R0、电流表、开关和电源连接成图乙所示电路。闭合开关，逐渐减小光敏电阻的光照强度，那么_____；（填正确答案的序号）
①电流表的读数增大，光敏电阻两端的电压也增大
②电流表的读数增大，但光敏电阻两端的电压减小
③电流表的读数减小，但光敏电阻两端的电压增大
④电流表的读数减小，光敏电阻两端的电压也减小
(4)在图乙电路所示电路中，电源电压为6V，当光照强度为2cd时，电流表的读数为0.5A。试求定值电阻R0的阻值_____。
18．（4分）晓彤和小雪利用图甲所示的实验装置探究甲、乙两种液体的吸热能力。
(1)在图甲中除了所给的实验器材外，还需要的测量工具有____________。实验要求给甲、乙两种液体加热的装置相同，其目的是____________。
(2)实验中晓彤和小雪记录的实验数据如下表所示。
①通过分析实验数据，能够得出的结论是∶____________。
②图乙是晓彤和小雪绘制的“吸收热量一时间”图像，能正确描述该实验真实情况的图像是__________（选填序号）。
(3)为了研究两种液体的吸热能力，晓彤和小雪还可以设计如下实验方案：用相同酒精灯加热上述两种液体，使之升高相同的温度，通过比较____________判断两种液体的吸热能力。
19．（4分）如图甲，在探究“不同物质吸热能力”的实验中：
(1)在两个相同的烧杯中加入初温相同、__________相同的水和煤油（ρ水﹥ρ煤油）。选用相同电加热器的目的是：使水和煤油在相同时间内__________；
(2)水和煤油温度随时间变化的图像如图乙所示，根据图像可判断出b物质是__________；__________吸热能力强；
(3)本实验采用的物理研究方法是__________ 法。
四、作图题（共16分）
20．（8分）图中表示可以遥控的LED夜灯，其内部设置与遥控器匹配的无线接收模块，无线接收模块是控制LED夜灯亮灭的开关．请按正常使用情况将B图中元件连接完整．
________
21．（8分）如图所示，杠杆保持静止，O为支点，请画出动力F1的力臂l1和阻力F2的示意图。
（______）
五、计算题（共22分）
22．（10分）小波的妈妈为了改善早餐的营养，买了一台全自动豆浆机。下表是这个豆浆机的主要技术参数。如图甲所示是豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，用来对液体加热煮沸。图乙是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作时的“P－t”图象。
请解答下列问题：
(1) 豆浆机正常加热时的电流是多少？
(2) 豆浆机正常加热时电热管的电阻是多少？
(3) 豆浆机正常工作做一次豆浆，总共消耗的电能是多少？
23．（12分）如图所示，电源电压为4.5V，小灯泡的额定电压为3.8V，额定电流为0.2A，求：
（1）小灯泡的额定功率。
（2）小灯泡正常发光时，滑动变阻器接入电路中的阻值。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、C
4、B
5、C
6、B
7、A
8、D
9、B
10、D
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、3 0
14、变小 不变
15、a 8
16、小于 4.2×103
三、实验题（共12分）
17、减小 ③ 3Ω
18、天平和停表 使两种液体相同时间吸收热量相同 乙液体的吸热能力比甲液体强 D 加热时间长短
19、质量 吸收相同的热量 煤油 水 控制变量法
四、作图题（共16分）
20、见解析所示
21、
五、计算题（共22分）
22、 (1)5.5A；(2)40Ω；(3)6.678×105J
23、（1）0.76W（2）3. 5Ω
加热时间t/min
0
1
2
3
4
甲液体温度/℃
20
30
40
50
60
乙液体温度/℃
56
62
68
74
80
型 号
SYL-624
额定电压
220V
频 率
50Hz
电动机功率
120W
加热功率
1210W
容 量
1000mL
